Рассчитать ленточный фундамент своими руками

Что нужно учесть при расчете фундамента

Особенности грунта и какого типа делать фундамент

Фундамент бывает нескольких типов: плитный, ленточный, свайный, на столбах. Иногда применяются и несколько измененные конструкции, являющиеся «модификациями» основных типов. Однако зачастую принимаются меры для изменения грунта. Например, если местность болотистая, то делается частичная выемка грунта и засыпается более прочный материал. Часто используется граншлак, который постепенно превращается в бетон;

 Глубина закладки фундамента

Этот параметр зависит от двух факторов. Нужно определить, насколько глубоко залегают в этом месте грунтовые (подземные) воды. Также учитывается и то, на какую глубину промерзает почва в зимний период;

Какую нагрузку должен выдерживать фундамент

Нужно понимать, что на фундаменте (основании) держится все сооружение, которое имеет определенный вес. Вес имеют стены, крыша, потолок, пол. Плюс к этому вес имеют и двери, оконные рамы и т. п. Как этот вес посчитать? Известен материал, известны площади, известен удельный вес каждого вида материала (в интернете много справочных таблиц на эту тему). Поэтому общий вес всего сооружения можно высчитать. Не нужно забывать, что в здании что-то будет: мебель, бытовые приборы и т.д. Все это также будет добавляться к общему весу, даже включая людей, находящихся в помещениях дома.

 Траншея под фундамент

Естественно, что перед тем, как делать фундамент, следует подготовить траншею. Ориентировочно можно указать ее максимальную глубину для некоторых грунтов:

• песчаный или гравелистый 1 м
• супесь 1,25 м
• глина, суглинок 1,5 м

Но имеется и определенный минимум закладки:

• сухой грунт 0,7 м
• влажный грунт 1,2 м

Если в здании предусмотрен подвал, то минимальная глубина – 0,4 м (от уровня пола подвала) В индивидуальном строительстве чаще всего применяется фундамент ленточного типа. Он имеет такое преимущество, как жесткая связка всех элементов в любом направлении (продольном, поперечном).

кликните для увеличения

Предельные нагрузки

Понятно, что «общий» вес сооружения не должен превышать той нагрузки, которую может выдержать грунт. Приведем некоторые данные максимальной нагрузки в зависимости от вида грунта (в кг/см²).

•  крупный песок, гравелистый 3,5 – 4,5
• мелкий влажный песок 2 — 3
• твердая глина 3 — 6
• гравий, щебень 5 — 6

При этом следует учитывать и вес самого фундамента. В любом случае нужно понимать, что такие расчеты делаются индивидуально для каждого строения.

https://youtube.com/watch?v=S33UTty4_Z0

Пример самостоятельного расчёта ширины ленточного фундамента

Чтобы лучше понять, как рассчитать ширину монолитной ленты, нужно рассмотреть это на примере. Первоначально нужно систематизировать исходные данные необходимые для расчёта.

• размер дома в плане – 10 м х 10 м. Площадь застройки – 100 м 2 ;
• внутри дома посередине расположена несущая стена;
• стены кирпичные, толщиной в 1 кирпич – 250 мм и высотой 2,7 м. Удельный вес кирпичной кладки – 1600 кг/м 3 ;
• кровля из шифера – 40 кг/м 2 ;
• перекрытие из железобетонных плит – 500 кг/м 2 ;
• глубина промерзания почвы – 700 мм;
• уровень грунтовых вод – 2,2 м;
• грунтовое основание – сухой суглинок средней плотности с расчётным сопротивлением 2 кг/см 2 ;
• снеговая нагрузка – 50 кг/м 2;
• полезная нагрузка – 20 кг/м 2 .

Определение суммарной нагрузки от дома на ленточный монолитный фундамент

На основе имеющихся исходных данных делают расчёт суммарной нагрузки на фундамент. Также определяют габариты монолитной ленты. Необходимо, чтобы застройщики сделали расчёт в следующем порядке:

Кровля

Крыша из шифера двускатная. С учётом уклона кровли и её свесов применяют коэффициент 1,1. Нагрузка от кровли составит: 100 м 2 х1,1х40 кг/м 2 = 4000 кг.

Кирпичные стены

Чтобы определить нагрузку от стен, зная их толщину, нужно подсчитать их длину. Длина стен по периметру составит: (10 х 4) – (0,25 х 4) = 39 м. Вычет удвоенной толщины кирпичной кладки сделан потому, что оси плана дома проведены посередине толщины стен. Длина внутренней несущей стены составит 10 – 0,25 = 9,75 м. Общая длина несущих стен будет равна 48,75 п.м.

Объём кирпичной кладки составит: 48,75 х 0,25 х 2,7 = 32,9 м 3 . Полная нагрузка от кирпичных стен равна: 32,9 х 1600 = 52 670 кг.

Перекрытие из железобетонных плит

Одноэтажный дом имеет перекрытия в двух уровнях. Это перекрытие цоколя и потолок в доме. Площадь перекрытий равняется: 100 х 2 = 200 м 2 . Соответственно нагрузка от плит перекрытий будет равна: 200 м 2 х 500 кг/м 2 = 100000 кг.

Снеговая нагрузка

Для расчёта снеговой нагрузки берут общую площадь кровли дома – 100 х 1,1 = 110 м 2 . Снеговая нагрузка составит: 110 м 2 х 50 кг/м 2 = 5 500 кг.

Полезная нагрузка

Норма этой нагрузки рассчитана на основе усреднённых величин веса технического оборудования, внутренних коммуникаций, отделки помещений, мебели и прочего. Удельный вес полезной нагрузки колеблется в пределах 18 – 22 кг/м 2 .

Расчёт полезной нагрузки производят на основе среднего показателя – 20 кг/м 2 . Вес составит: 100 м 2 х 20 кг/м 2 = 2000 кг.

Итого суммарная нагрузка на фундамент будет равна: 4 000 + 52670 + 100 000 +2 000 = 159 000кг.

Расчёт ширины монолитной ленты

Согласно вышеуказанной формуле определяют минимальную площадь подошвы фундамента:

(1,2 х 159 000 кг) : 2 кг/см 2 = 95 400 см 2 . То есть минимальная допустимая площадь подошвы основания дома будет равняться 10 м 2 .

Общая опорная площадь кирпичных стен определяется произведением длины в плане несущих стен на их толщину: 48,75 м х 0,25 м= 12,18 м 2 .

В результате видно, что расчётная опорная площадь меньше минимальной опорной площади стен. Следовательно, ширина ленточного фундамента должна быть равна 250 мм + 100 мм = 350 мм.

Потребность в материалах для устройства монолитной ленты

Учитывая толщину промерзания грунта (0,7 м) и глубину уровня грунтовых вод (2,2 м), монолитную ленту делают мелко заглублённой – 1 м.

Для заливки опалубки используют бетон М 300. Объём потребности в бетонном растворе равен: 0,35 м х 1 м х 48,75 м= 17 м 3. . С учётом непредвиденных потерь потребность в бетоне составит 17,3 м 3 .

Арматурный каркас состоит из 4-х продольных арматурных стержней периодического профиля диаметром 12 мм. Так как поперечные стержни каркаса делают из тех же стержней, то общая потребность в арматуре составит: 50 м х 4 = 200 м.

Из всего вышесказанного можно сделать вывод о том, что высчитать ширину, высоту и длину ленточного фундамента для своего дома вполне под силу мало-мальски сведущим в строительном деле людям.

Количество блоков

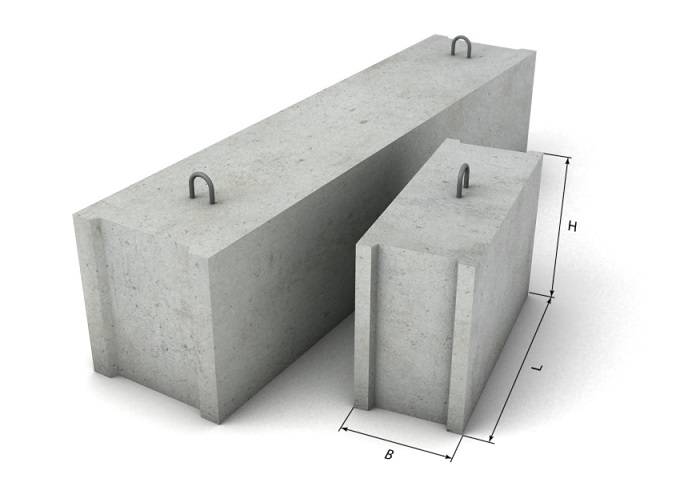

Расход фундаментных блоков зависит от их размеров.

Итак, план утвержден и можно приступать к расчетам. Чтобы узнать, сколько нужно , необходимо знать разновидности блоков. ФБС изготавливаются из песчано-цементного бетона марок М100 и М200, и ассортимент их достаточно велик, чтобы удовлетворить любые потребности. Их габариты, в зависимости от вида ФБС, указаны в таблице ниже. То, сколько уйдет блоков на постройку, зависит от габаритов отдельно взятого блока.

Наименование ФБС	Длина, мм	Ширина, мм	Высота, мм	Масса, т	Объем, м3
ФБС 24-3-6	2380	300	580	0,97	0,41
ФБС 12-3-6	1180	300	580	0,49	0,21
ФБС 9-3-6	880	300	580	0,35	0,15
ФБС 24-4-6	2380	400	580	1,30	0,54
ФБС 12-4-6	1180	400	580	0,64	0,27
ФБС9-4-6	880	400	580	0,47	0,20
ФБС 24-5-6	2380	500	580	1,63	0,68
ФБС 12-5-6	1180	500	580	0,79	0,23
ФБС 9-5-6	880	500	580	0,59	0,23
ФБС 24-6-6	2380	600	580	1,96	0,82
ФБС 12-6-6	1180	600	580	0,96	0,41
ФБС 9-6-6	880	600	580	0,70	0,31

Чтобы расчитать, сколько блоков будет в фундаменте, нужно узнать его объем. Чтобы рассчитать объем кладки, достаточно длину всего фундамента умножить на его толщину и высоту. Итоговую цифру делят на объем одного блока, в результате чего получается количество блоков ФБС, необходимых для кладки. Если строительство предусматривает различную толщину кладки в разных ее отрезках, то необходимо произвести расчеты для каждого участка по предложенной формуле.

Расчет бетона

Для чего необходим этот расчет? Во — первых, определяется не масса бетона, а его объем. Это делается для того, чтобы знать, сколько готового товарного бетона надо будет заказать или, какое количество цемента, песка и щебня привезти на стройплощадку. Давайте рассмотрим пример расчета ленточного фундамента в плане именно объема.

Здесь все просто. Надо перемножить между собой размерные параметры фундаментной ленты, то есть, длину, ширину и высоту. Это и есть объем необходимого бетона. Для уверенности можно немного полученное значение увеличить на 5%.

С товарным бетоном понятно, здесь ошибиться сложно. Но что делать, если раствор замешивается на месте, как определить, сколько каждого ингредиента надо заложить в барабан бетономешалки? Во — первых, надо определиться с рецептурой бетонной смеси, а соответственно и с количеством каждого компонента. Все это уже давно определено и внесено в таблицы. Одна из них внизу.

Для ленточного фундамента лучше использовать бетон марки М 300 или 400. При этом надо понимать, что пропорции не определяются единицами измерения. Поэтому можно использовать как весовой критерий, так и объемный. С первым параметром сложно, потому что взвешивать каждый материал на строительной площадке проблематично.

И если с цементом проще, потому что он продается в мешках по 50 кг, то со щебнем и песком одни проблемы. Поэтому для простоты проведения работ используют объемный вариант, а точнее эти два сыпучих материала измеряют 10 — литровыми ведрами. Еще раз обратимся к таблицам, где показаны рецептуры с компонентами, взвешенными ведрами.

Корректировка подсчетов

Есть два способа, как можно произвести расчет ленточного фундамента своими руками, не пользуясь онлайн калькулятором:

• первый, по сопротивлению, или несущей способности, грунтов;
• второй, по деформации почв.

Проще и эффективнее в применении первый вариант. Рассмотрим его более детально.

Каждому известно, что строительство начинается с основания – фундамента, однако его проект создается в последнюю очередь. Назначение фундамента – перенести нагрузки от здания, однако сами нагрузки становятся известны только после того, как будут выбраны все строительные и декоративные материалы для возведения здания, а также подсчитаны их объемы. Поэтому прежде, чем производить расчеты основания из ленточного фундамента, требуется:

1. Сделать подробный чертеж всего строения в плане.
2. Определиться с наличием и габаритами подвального помещения.
3. Подобрать высоту и материал изготовления цоколя.
4. Решить, какой тип внешней отделки и внутренней, а также вид термо-, ветро- и гидроизоляции будут применяться, какими размерными характеристиками будут обладать эти материалы.

Нужно найти значения удельного веса всех материалов, использующихся в строительстве; для удобства можно составить таблицу. И только после этого переходить к расчету.

Расчет фундамента можно условно разделить на следующие этапы:

1. Вычисление нагрузок, действующих на фундамент.
2. Подбор характеристик фундаментной ленты.
3. Корректировка расчета сообразно условиям.

Далее поговорим о каждом из этапов более подробно.

Если нагрузка, которая передается через фундамент, превышает сопротивление грунта, можно действовать двумя способами:

• Первый –  заменить материалы для возведения дома на более легкие. Это нерациональный путь: требуется много времени на переделку проекта и всех расчетов.
• Второй вариант – уменьшить удельную нагрузку за счет увеличения толщины фундаментной ленты.

Какие воздействия испытывает фундамент и как их определить

В процессе эксплуатации сооружение испытывает следующие усилия:

Виды нагрузок, действующих на фундаменты

• Статические (постоянные).
• Динамические (переменные).

Статические усилия оказываются весом элементов. Они не изменяются с течением времени. Подобное воздействие оказывают перекрытия и стены. Статические усилия используются в качестве определяющих при проведении вычислений.

При расчете фундамента используют вес крыши, внутренних и наружных стен дома, плит (балок) перекрытий, лестничных маршей, опорной части.

Динамические усилия являются переменной величиной. Включают в себя влияние людей, мебели и оборудования, атмосферных явлений и осадков.

Внимание! Воздействие ветра для условий малоэтажного строительства не учитывается. Действие атмосферных осадков в виде снега является самой значительной разновидностью динамических усилий

Воздействие снега учитывают при подсчете усилий на основание

Действие атмосферных осадков в виде снега является самой значительной разновидностью динамических усилий. Воздействие снега учитывают при подсчете усилий на основание.

Ленточный фундамент и грунты: почему это так важно

При выборе типа фундамента важно точно знать две характеристики подлежащих грунтов: их несущую способность и пучинистость. Несущая способность выше всего у скальных грунтов; за ними следуют хрящеватые – смесь песка и глины с мелким камнем и щебнем. Песчаные грунты склонны к просадке, свойства песчано-глинистых (супесей и суглинков) зависят от соотношения глины и песка

Самая низкая несущая способность – у грунтов органического происхождения: торфа, сапропеля, ила

Песчаные грунты склонны к просадке, свойства песчано-глинистых (супесей и суглинков) зависят от соотношения глины и песка. Самая низкая несущая способность – у грунтов органического происхождения: торфа, сапропеля, ила

Несущая способность выше всего у скальных грунтов; за ними следуют хрящеватые – смесь песка и глины с мелким камнем и щебнем. Песчаные грунты склонны к просадке, свойства песчано-глинистых (супесей и суглинков) зависят от соотношения глины и песка. Самая низкая несущая способность – у грунтов органического происхождения: торфа, сапропеля, ила.

Строительные нормы запрещают опирать фундамент непосредственно на органические грунты со слабой несущей способностью.

Также сложными считаются грунты водонасыщенные и имеющие переменную структуру слоев. Проблема слабых грунтов типична, например, для участков, находящихся на месте осушенных болот. Строительство дома на малозаглубленном ленточном фундаменте на таких грунтах теоретически возможно, но требует довольно затратных работ. Так, если глубина слабонесущего слоя не более 1 м, а под ним находится более «выносливый», то при строительстве слой слабого грунта вынимается и в траншее устраивается подложка из песка либо бетонная подготовка. Также плохой грунт иногда уплотняют механическим способом, заменяют подушкой из гравия либо армируют специальными сетками. Специалисты, однако, рекомендуют в таких ситуациях отказаться от ленточного фундамента в пользу свайного.

Пучинистость грунта прямо связана с его способностью удерживать воду, а морозным пучением называется увеличение объема грунта из-за расширения воды при ее замерзании.

Непучинистые грунты: твердые глины, малоувлажненные гравелистые, песчаные грунты при глубоком залегании грунтовых вод.

Слабопучинистые: полутвердые глинистые; незначительно водонасыщенные пылеватые и мелкие пески, крупнооблмочные грунты с содержанием глин и песка 10-30%.

Среднепучинистые грунты: тугопластичные глинистые, влажные пылеватые и мелкие пески, крупнообломочные грунты с содержанием глин и песка более 30%.

Сильнопучинистые и чрезмернопучинистые: мягкопластичные глинистые, пылеватые и мелкие пески с сильным водонасыщением.

На сильнопучинистых грунтах возможно строительство небольших (1-2 этажа) деревянных домов на малозаглубленном ленточном фундаменте из монолитного железобетона. Для более тяжелых домов будет необходим комплекс работ по понижению уровня грунтовых вод, организации дренажа и водоотведения.

Чем выше стоят грунтовые воды, тем более пучинистыми будут грунты независимо от их состава. Критический для строительства фундамента уровень грунтовых вод различается для разных почв и высчитывается по формуле: нижняя граница промерзания грунта (в метрах) плюс следующее число:

• пески – 0,8-1 м
• супеси 1 – 1,5 м
• суглинки 2 – 2,5 м
• глины 2,5 – 3,5 м.

При залегании грунтовых вод ниже указанных значений они не влияют на степень пучинистости грунтов.

Вообще же сооружение ленточного фундамента на сильнопучинистых грунтах с высоким уровнем грунтовых вод считается нецелесообразным: в таких условиях лучше всего себя показывает свайно-ростверковый фундамент.

Планируя строительство, лучше всего не экономить на профессиональном обследовании грунта на вашем участке: это поможет избежать больших проблем в будущем. Услуги специалиста стоят денег, однако это вложение себя оправдывает. Спасать дом, фундамент которого деформировался из-за ошибок в оценке свойств подлежащих грунтов, обойдется гораздо дороже.

Какие факторы влияют на состояние грунта и основания?

На несущую способность влияет огромное количество различных факторов, среди которых стоит отметить:

• вид и характер нагрузок − вертикальная, наклонная, горизонтальная или, непосредственно, нагрузка под подошвой;
• распределение центра тяжести площади фундамента относительно эксцентричной нагрузки;
• размеры, характеристики, габариты и материал выполнения подошвы;
• структура грунта;
• форма подошвы;
• глубина погружения основания в грунт, а также наличие под подошвой мягких осадочных пород с малой сопротивляемостью;
• насколько ровно расположена подошва относительно горизонтали;
• степень однородности почвы;
• наличие внешних факторов, которые могут нанести вред подошве, такие как вибрация, сейсмические сдвиги, сезонный подъем грунтовых вод.

Все расчеты несущей способности оснований нужно делать по СНиП Поэтому, обеспеченная несущая способность вычисляется по формуле: F ≤ YcFu/Yn, где:

• F – это равнодействующая сила, она должна быть разнонаправлена к основной нагрузке;
• γс – коэффициент условий работы;
• Fu— это максимальное сопротивление основания всем нагрузкам;
• γn— коэффициент надежности по назначению сооружения, принимается равным 1,2; 1,15; 1,10 для сооружений I, II и III классов соответственно.

Используемые при устройстве подошвы материалы

При обустройстве фундаментальной подошвы потребуются следующие материалы и инструменты:

• совковые и штыковые лопаты, необходимы для выполнения земляных работ ручным методом;
• вязальная проволока и арматурные стержни, с помощью которых осуществляется армирование подошвы фундамента дома;
• гвозди и молоток;
• крючок, которым выполняется вязка металлического каркаса;
• шнур для разметки;
• доски для монтажа опалубки;
• скобы монтажные;
• материалы для подошвы: песок, гравий, бетонный раствор.

Для проведения съемки местности потребуется также нивелир, который поможет с точностью установить уровень подошвы фундамента.

Метод и последовательность расчета

Рассчитать данные можно, используя ленточный фундамент калькулятор онлайн, или произвести всё своими руками. Существуют два основных способа: по деформации грунта и по их несущей способности. Для самостоятельного расчета фундамента больше всего подходит второй вариант.

Здесь возникает довольно интересная ситуация. Каждый знает, что основание возводится в самом начале. Однако мало кто знает точную последовательность, как рассчитать ленточный фундамент.

Для начала расчета ленточного фундамента нужна следующая информация:

• план будущего дома со всеми несущими внутренними перегородками;
• будет ли подвал и какой глубины;
• определиться с высотой цокольного этажа и из какого материала он будет сделан;
• тип и толщина наружного и внутреннего гидроизоляционного и утеплительного материала.

Для удобства расчета все данные лучше свести в таблицу и использовать онлайн калькулятор. После того, как вся предварительная информация будет обработана, можно осуществлять непосредственно расчет фундамента. Облегчить задачу в этом плане может ленточный фундамент калькулятор онлайн.

Для понимания всего процесса, полный пример расчета фундамента можно разбить на последовательные этапы:

• определение действующих нагрузок;
• выбор типа основания;
• доработка и корректировка полученных данных, в зависимости от природных условий.

Пример расчета при строительстве ленточного основания

В процессе расчета фундамента необходимо учесть все факторы, которые будут нагружать его и сам дом. Сам расчет лучше всего производить, используя онлайн калькулятор.

Далее мы разберём пример расчета ленточного фундамента. Он будет возводиться на «подушке» из щебня. Предварительные размеры основания:

• 12 метров в длину и 6 метров в ширину;
• внутренних перегородок нет;
• форма в разрезе – трапеция (ширина в нижней части – 0,5 м, в верхней – 0,4 м.).

Характеристики дома выглядят следующим образом:

• материал несущих стен – газоблок;
• толщина стен – 0,4 м;
• этажность – 2;
• материал перекрытия – железобетонная плита;
• покрытие первого этажа наливается прямо по грунту;
• подвала нет;
• крыша – скатная, лаги изготовлены из дерева, наружный материал – черепица;
• почва – глина средней влажности;
• участок находится на территории в средней полосе России.

Очень часто, чтобы несколько упростить весь процесс, используют калькулятор для расчета ленточного фундамента. Для этого своими силами осуществляют расчет участка основания, на который приходятся самые максимальные нагрузки. В большинстве случаев, им оказывается боковая стена. В указанном примере, на неё будут воздействовать плиты перекрытия и крышные лаги. Исходя из этого, для определения максимального воздействия на 1 метр нижней поверхности основания, определяют сумму следующих параметров:

• весовые характеристики стен;
• весовые характеристики крыши;
• весовые характеристики перекрытий;
• нагрузка от снега и осадков;
• материал основания.

После сложения всех этих параметров, мы получим максимальное давление, которое будет оказывать конструкция дома на самую нижнюю точку фундамента.

Вес многих параметров фундамента рассчитывается своими руками, некоторые из них определяются из справочных данных. Рассматривая наш пример, давление снега находится из СНиП, где указаны усреднённые показатели для каждого региона.

Для того, чтобы своими руками рассчитать нагрузку от кровли, которая приходится на 1 метр основания, следует поделить всю площадь крыши на протяжённость фундамента. В конкретном случае, в расчет мы не включаем торцевые части. Это связано с тем, что фундамент устанавливается по периметру здания, а крышные балки опираются исключительно на боковые стены. Поэтому рассматривая указанный пример: общая протяжённость основания 24 метра (12+12). Расчет ленточного фундамента онлайн калькулятор может значительно упростить задачу.

Столбчатое основание

Для примера используется одноэтажное строение с параметрами в плане 6×6 м, а также со стенами из бруса 15×15 см (объёмная масса составляет 789 кг/м³), отделанными с внешней стороны вагонкой по рулонной изоляции. Цоколь зданиявыполнен из бетона: высота – 800 мм и ширина – 200 мм (объёмная масса бетонных материалов – 2099 кг/м³).

Он основан на железобетонной балкесечением 20×15 (объёмные показатели ж/б – 2399). Стены имеют высоту 300 см, а шиферная кровляотличается двумя скатами. Цоколь и чердак выполнены из досок, расположенных на балках сечением 15×5, а также теплоизолированы минеральной ватой (объёмная масса изоляции составляет 299 кг).

Результаты расчетов

На результатах расчетов основан весь процесс постройки фундамента

По результатам расчета фундамента делают вывод о допустимости применения тех или иных материалов. В случае необходимости вносят изменения в размеры и конструкцию элементов сооружения. По измененным величинам проводят повторные вычисления.

Вычислительный процесс осуществляют с особым вниманием ко всем деталям. Используемые характеристики берут из достоверных источников информации, нормативной литературы, технических справочников

Процедуру принятия решений повторяют несколько раз для исключения ошибок. Каждый результат подлежит многократной разносторонней проверке. Правильность вычислений гарантирует высокое качество, надежность и долговечность конструкций.

Расчет ленточного фундамента: определяем ширину подошвы

При расчете ленточного фундамента необходимо будет определить два его параметра:

• глубина заложения + высота цоколя = высота;
• ширина ленты;

Третий — длина — известен. Это сумма длин всех стен, под которыми будет закладываться фундамент.

Глубина заложения во многом определяется в зависимости от типа находящихся под подошвой грунтов. Общие рекомендации можно найти в таблице, а описание определения глубины заложения читайте в статье «Какой глубины должен быть фундамент».

Таблица с рекомендуемой глубиной заложения фундамента в зависимости от типа грунта и уровня подземных вод (для увеличения размеров картинки щелкните по ней правой клавишей мыши)

Пусть мы примем, что глубина залегания фундамента для наших условий — ниже уровня промерзания грунта, высота цоколя — 20 см. Грунт промерзает в нашем регионе на 1,4 м. По рекомендациям фундамент должен находится на 15 см ниже уровня промерзания. Получаем общую высоту: 1,4 м + 0,2 м + 0,15 м = 1,75 м.

Теперь нужно рассчитать ширину ленточного фундамента. Она зависит от расстояния, на котором находятся стены и материала, из которого будем его строить. Рекомендованные значения приведены в таблице.

Выбираете ширину фундамента в зависимости от материала и расстояния между стенами (для увеличения размеров картинки щелкните по ней правой клавишей мыши)

Расчет нагрузки на фундамент

Теперь нужно найти, с какой силой будет давить дом на фундамент. Для этого общую массу дома (масса всех элементов + полезная нагрузка + снеговая) делим на площадь фундамента.

Площадь ленточного фундамента находим умножив ее длину на выбранную в предыдущем пункте ширину. Потом общую нагрузку от дома делим на площадь фундамента в квадратных сантиметрах. Получаем удельную нагрузку на каждый квадратный сантиметр ленточного фундамента.

Пример. Пусть нагрузка от дома 408000 кг, площадь ленточного фундамента (длинна 4400 см, ширина 30 см) — 132000 см². Разделив эти значения, получаем: на каждый сантиметр давит 3,09 кг.

Теперь необходимо узнать, выдержат ли грунты под подошвой фундамента это значение. Любой грунт в состоянии выдержать какое-то давление. Эти значения просчитаны и занесены в таблицу. Находим тип грунта под подошвой фундамента (определяется геологическими исследованиями) и смотрим его удельную несущую способность.

Несущая способность грунтов — сравниваем найденную нагрузку от дома с нормативной для вашего грунта

Если несущая способность грунта больше чем нагрузка от дома, все выбрано правильно. Если нет, необходимо вносить корректировки.

Зачем нужны вычисления

Расчет нагрузки на фундамент необходим для решения следующих задач:

Рекомендуемые пропорции фундаментов

• выявления положительных и отрицательных качеств условий строительства;
• определение геометрических размеров и площади опирания;
• подбор оптимального количества строительных материалов;
• предотвращение деформаций основания в процессе эксплуатации сооружения;
• обеспечение прочности, надежности и долговечности конструкций;
• рациональное использование людских и технических ресурсов.

Целью подсчетов является определение усилий от здания на 1 м2 грунтового основания. Полученный результат сравнивают с допустимыми значениями.

Если расчетные данные меньше предельных значений, тогда проектирование объекта переходит в дальнейшую стадию. Превышение полученных значений над предельными цифрами требует принятия альтернативных решений.

Проектирование фундаментов

Как рассчитать фундамент под дом с помощью простых формул

В большинстве случаев, заливая фундамент под дом, застройщик не задумывается о расчете глубины его залегания, площади опоры и так далее. Как правило, мы закладываем фундамент как все, а весь расчет сводится к советам соседей по участку и фразам: «Мол, выдержит. Куда он денется?».

Такой подход не всегда бывает правильным, потому что даже на соседних участках бывают отклонения в характеристиках грунта. Ну а что бы не получилось так, что у соседа дом стоит целый, а у вас по всем стена пошли трещины, необходимо сделать хотя бы приблизительные расчеты.

Как правильно рассчитать стоимость фундамента под дом, я уж е рассказывал на конкретных примерах в одной из предыдущих статей. В этой статье поговорим о расчете размеров и свойств самого фундамента.

Расчет столбчатого фундамента с ростверком

Если необходимо построить столбчатый фундамент с ростверком своими руками, в первую очередь следует подсчитать, сколько потребуется сделать опор, чтобы он долго использовался.

Как и в предыдущем случае, работы начинаются с геологических изысканий, для того, чтобы выяснить несущие способности грунта. Этот показатель и сможет помочь посчитать площадь опоры, информацию о которой можно легко найти в интернете или специализированной литературе.

Затем надо рассчитать вес всей постройки. Он зависит от веса используемых материалов плюс ветровая и снеговая нагрузки. Полученное число надо разделить на вес, который сможет выдержать 1 см2 почвы. Это и будет показатель площади фундамента. Для окончательного результата необходимо к полученной цифре добавить 30% в запас прочности.

Для того, чтобы произвести расчет необходимого количества столбов для столбчатого основания с ростверком, опорная площадь делится на площадь основания опоры.

Данный вид фундамента необычайно популярен именно из-за простоты, прочности и возможности выполнить все работы своими руками в кратчайшие сроки даже без большого строительного опыта. А сравнив цены на материал, можно подсчитать, что он обойдется в 1,5-2 раза дешевле любого другого вида.

Но он имеет и недостаток, который необходимо учесть еще на стадии проектирования. Возводить его крайне не рекомендуется на подвижном грунте, а также на территории, где проходят грунтовые воды или наблюдаются большие перепады высоты.

Основные этапы расчета

Карта глубины промерзания грунта

При проектировании подразумевается, что нагрузка от веса строения распределяется равномерно по площади опоры. Во влажных суглинистых и глинистых почвах жидкость замерзает быстро, грунт вспучивается. Такая особенность этих типов негативно сказывается на несущей способности.

Аналогично действует высокая отметка почвенных вод, если глубина замерзания находится значительно ниже. Неравномерность такого процесса ведет к перекосу фундамента и появлению трещин, в результате дом требует ремонта уже через 2 – 3 года.

Расчет ленточного фундамента предполагает проведение этапов:

• нахождение массы строения путем сбора полезных и вредных нагрузок на конструктивные элементы дома;
• выбор размеров опоры;
• корректировка габаритов после окончательного расчета и проверки параметров.

Ошибки проектирования заключаются в том, что глубина примыкающего основания делается больше, чем подошва существующей опоры строения. Прочность фундамента страдает, если он делается на мелкой глубине (50 см) от уровня пола из газобетона, что часто встречается в гараже или подобных строениях. Нельзя допускать, чтобы на основание дома перераспределялись усилия, которые больше, чем несущая характеристика опорной части.

Определение веса конструкций дома

Нагрузка стен и перекрытий на фундамент

Для начала определяется вид грунта и высота стояния почвенных вод для региона строительства. Учитываются материалы, которые применяются для конструкции каркаса здания, кровли, наружной и внутренней отделки. Планировка строения, его этажность и вид крыши берется из архитектурных и строительных чертежей.

Приблизительная масса дома складывается из постоянной и временной нагрузки. К постоянной относится собственный вес стен, кровли, перекрытий. Учитывается давление земли и почвенных вод на боковые стенки основания.

Временная нагрузка бывает:

• длительная;
• кратковременная;
• особый вид.

К длительному давлению относится усилие, передаваемое от оборудования, воздействие веса материалов, хранящихся на складе, мебели. Кратковременное усилие возникает при нахождении людей, нагрузка включает вес подъемных механизмов в производственных цехах, действие снега и ветра на крышу.

Определение размеров фундамента

Площадь основания определяется так, чтобы в процессе эксплуатации не наблюдалась осадка грунта. Нагрузка на почву уменьшается, если квадратура и периметр подошвы увеличивается. Для ленточного типа делают больше ширину по всей протяженности, а для столбчатого повышают число опор, увеличивая их габариты (до 500 мм по ширине и длине).

Размер фундамента принимается стандартный (500 мм) для двухэтажных или одноэтажных дачных строений, т.к. нагрузка от здания небольшая и грунт не осаживается со временем. Специалисты рекомендуют столбчатые опоры без существенного увеличения горизонтальных размеров. Если требуется увеличить несущую способность, расширяется нижняя часть опоры и столб приобретает вид перевернутого стакана.

В остальных случаях габариты основания зависят от толщины стен дома и глубины замерзания почвы в зимний период. Под тяжелое здание из кирпичных стен (500 мм) и железобетонного перекрытия делают ленточный монолитный фундамент с армированием или применяют сборные блоки. В строении с подвалом также делается ленточный тип, но основание заглубляется ниже подполья. Толщина ленты делается аналогично размеру стены.

Корректировка размеров фундамента

Исправление и подгонка размеров делается для выбора наиболее выгодного варианта, чтобы правильно рассчитать бетон на фундамент по выбранным габаритам основания. Если полученная несущая способность превышает расчетную нагрузку от строения на 15 – 20%, в целях экономии габариты опоры можно уменьшить.

Откорректированные размеры по ширине и длине проверяются новым расчетом. Учитывается обстоятельство, что при сборе нагрузок следует брать изменившуюся кубатуру фундамента и его уменьшенный вес.

Окончательный подсчет ведется по формуле Н > к · Р / (d · R), где:

• Н — несущая способность, зависит от размеров основания;
• к — коэффициент расчета надежности, постоянно равен 1,2;
• Р — нагрузка дома, посчитанная сбором усилий;
• d — табличный коэффициент, зависит от вида почвы и типа строения;
• R — сопротивление грунта, принимается по таблице.

Виды нагрузок на кирпичную стену

Нагруженность элементов конструкции подразделяют на 2 вида:

временная;

К постоянным относят удельную массу перегородок, перестенок, стен и других элементов, а также постоянное влияние подземных вод, горных пород и их гидростатика. Временные, как становится ясно из названия, это сбор нагрузок характерного типа, которые могут изменяться. К ним относят:

На данный показатель может влиять наличие снега.

• вес временно привезенного оборудования либо стационарных объектов;
• разность перепадов давления в проложенных трубах здания;
• нагрузки климатического характера влияния окружающей среды (снег, дождь, ветер).
