Типы стальных радиаторов отопления и характеристики

Расчет теплоотдачи

Существует два вида расчетов, которые можно провести своими руками.

• В основе первого лежит теплоотдача одной секции и необходимое количество тепловой энергии, чтобы обогреть определенную площадь помещения. В данном случае берется соотношение: 1 кВт на 10 м².
• Во втором случае используется соотношение, где за основу взят объем помещения. Так вот, на 1 м³ требуется 41 Вт тепловой энергии.

По сути, оба варианта не являются сложными, так что можно использовать тот или другой

Единственный момент, который необходимо принять во внимание, что эти расчеты будут более или менее точны, если высота потолка в доме не превышает 2,8 м. Для точности проведения расчета мощности стальных радиаторов отопления, необходимо добавить несколько коэффициентов (понижающих или повышающих)

Они зависят от некоторых показателей конструкции самого здания. Например, количество окон и дверей, толщина стен, расположенность по отношению к сторонам света и так далее.

Давайте рассмотрим пример расчета стальных радиаторов отопления комнаты с размерами 3×5 м при высоте потолка 2,8 м. Это стандартная комната, которая очень часто встречается в городе. Исчисление будем проводить по второй схеме, то есть, через объем помещения.

Итак, для этого будет использована формула: Р =(Vх41)х1,1×1,1

Где, Р – это мощность радиатора;

V – это объем комнаты;

И два коэффициента, они понижающие, то есть наличие окон и дверей. Подставляем численное значение, в итоге: Р = 3×5х2,8×41х1,1×1,1= 1894 Вт.

Этой тепловой энергии будет достаточно, чтобы обогреть комнату такого объема. Чтобы быть уверенным на все сто процентов, рекомендуем прибавить к данному значению 15-20%. Получается в пределах 2200 Вт.

А вот теперь чтобы рассчитать количество радиаторов, необходимо знать теплоотдачу каждой секции трубчатого варианта или полностью всей конструкции панельного. На это будет влиять размеры прибора. Чем он больше, тем больше теплоотдача. Поэтому в паспорте изделия обязательно указывается этот показатель. Зная его, можно точно посчитать, сколько радиаторов и, каких размеров надо установить в комнате. Ниже прилагается (фото) таблица мощности стальных радиаторов отопления панельного типа.

Из нее становится видно, что разброс мощности настолько огромен и зависит не только от типа изделия, от его размеров, но и от схемы подключения. Чтобы все это учесть, надо обладать определенными знаниями в области теплотехники.

Основные типы радиаторов отопления

В продаже представлено немало различных типов радиаторов, и поэтому целесообразно, в ознакомительных целях, несколько слов об основных разновидностях:

• Чугунные батареи. Этот тип теплообменных приборов может иметь различный внешний вид — усовершенствованные, с гладкими внешними и внутренними поверхностями, с ретро или современным дизайном, а также батареи со знакомыми для всех формами и характеристиками, МС-140. Несмотря на то что появилось немало новинок из других материалов, чугунные радиаторы не теряют своей популярности, так как славятся своей надежностью и долговечностью, а также высокой теплоотдачей.
• Алюминиевые радиаторы имеют современный внешний дизайн. Они легки по весу, несложны в установке и экономны в использовании теплоносителя, а значит, и в расходе энергоресурсов для их нагрева. Тонкие стенки этих батарей быстро прогреваются и отдают тепло в помещения. Есть у этих приборов и свои характерные особенности, поэтому о них можно сказать, что подходят они в большей мере для установки в автономную отопительную систему, где нет резких перепадов температур, гидроударов и даже незначительных скачков давления в контуре.
• Биметаллические радиаторы изготавливаются из двух видов металла — это сталь и алюминий. Конструкторы при разработке максимально использовали положительные качества этих материалов, поэтому внутренние каналы изготовлены из стального сплава, стойкого к барическим нагрузкам, а алюминий – это отличный проводник тепла. Комбинация этих материалов дает высокие результаты, поэтому биметаллические батареи отопления пользуются спросом владельцев, как квартир в многоэтажках, так и частных домов. Но полностью раскрывают свои потенциальные возможности биметаллические радиаторы именно при высоких показателях нагрева, что больше свойственно центральным системам отопления.
• И, наконец, стальные радиаторы. Подробная информация о характеристиках и типах этих приборов отопления будет рассмотрена ниже.

Популярные производители

Стальной панельный радиатор Buderus Logatrend K-Profil 33/500/700

Стальные радиаторы присутствуют в каталоге всех известных производителей теплотехники.

• Kermi — немецкий промышленный гигант. Отличительная особенность линейки панельных теплообменников — небольшая устойчивость к перепадам давления. Максимальный показатель — 9 Атм при температуре антифриза 110 оС. Таким образом kermi устанавливают исключительно в частных домах.
• Rommer — китайский бренд, в линейке только 4 модели панельных стальных радиаторов, которые отличаются высотой. Rommer Ventil 300 (500), Rommer Compact 300 (500). Ventil оборудован нижними штуцерами, Compact — боковым. Цифры в обозначении говорят о высоте прибора. Длина варьируется от 40 до 200 см. Производитель заявляет для всех моделей максимальное давление 13,5 Атм, что достаточно для монтажа в квартирах. Покрытие многослойное, с использованием технологии фосфатирования. Изделия прошли сертификацию по Европейским стандартам, поэтому не доверять качеству оснований нет.
• Будерус, Германия. Известный бренд, стальные радиаторы которого выдерживают до 10 Атм и температуру до 120 градусов.
• Лемакс — российский производитель отопительного оборудования. В ассортименте любая продукция от котлов до батарей. Основу ассортимента теплообменных устройств составляют стальные панельные радиаторы Valve Compact и Compact. Первый вариант предназначен для нижнего подключения, второй для бокового. Отдельно представлена линейка гигиенических радиаторов. В конструкции отсутствуют детали для улучшения конвекции и декоративные решетки, что облегчает уборку, меньше способствует скапливанию пыли.

Кроме указанных заслуживают доверия бренды: Лидея (Белоруссия), Конрад и Прадо (оба Россия).

Как выбрать радиатор отопления: советы специалистов

Даже зная качественные характеристики каждого вида радиаторов отопления, нужно знать еще один момент – как выбрать лучший радиатор отопления? Дело в том, что на рынке имеются радиаторы с разным количеством секций, разной мощностью. Но специалисты утверждают, что разобраться во всех этих нюансах достаточно легко – главное, обладать минимальными знаниями.

Количество секций радиатора отопления будет зависеть от следующих факторов:

• из какого материала был построен дом – панели или кирпичи;
• количество окон в каждом помещении и их расположение;
• площадь помещения;
• какие окна установлены – деревянные или пластиковые;
• сколько стен в каждом помещении выходят на улицу.

Стоит обратить внимание при выборе радиаторов отопления и на стоимость рассматриваемого изделия – например, самыми дорогими будут панельные радиаторы, а самыми дешевыми – алюминиевые. Выбор радиаторов отопления достаточно большой – каждая торговая точка может привести к затруднению даже самого скептически настроенного человека

Эта статья поможет сделать хотя бы предварительный вывод, а окончательное решение можно принимать только после консультации со специалистами

Выбор радиаторов отопления достаточно большой – каждая торговая точка может привести к затруднению даже самого скептически настроенного человека. Эта статья поможет сделать хотя бы предварительный вывод, а окончательное решение можно принимать только после консультации со специалистами.

(77 голос., средний: 4,88 из 5)

Немного истории

История создания радиаторов уходит далеко в прошлое, на несколько тысяч лет назад, когда люди начали задумываться о том, как сделать своё жилище тёплым и комфортным для проживания в холодное время года. Тогда обогревались с помощью открытого огня, дым от которого уходил через специальное отверстие. Первая отопительная батарея появилась уже в Древнем Риме в виде печи с трубой. Интересно, что в некоторых современных домах по сей день используют данный вид отопительной системы.

В 1855 году немецкий предприниматель Франц Сан-Гали создал первый чугунный радиатор и назвал это устройство «горячая коробка». Чугунный радиатор получил широкое распространение во всем мире, его использовали в паровой системе отопления. Это стало серьёзным началом для новых изобретений в сфере отопления. Первый трубчатый радиатор из стали, изобретённый Рубертом Цендером, появился в 1930 году. Это открытие стало триумфом. Батарея получила название Zehnder и продемонстрировала отличные технические характеристики: меньший вес, чем у чугунных агрегатов и высокую теплоотдачу.

Немного позже появляются совмещающие в себе и сталь и алюминий биметаллические радиаторы, воплотившие в себе все преимущества стальных и алюминиевых батарей. Впоследствии данную технологию освоили многие компании, и она до сих пор успешно применяется в современном мире для производства радиаторов. В России чугунные батареи пришли в 20-х годах, а уже в 40-х во всех советских квартирах стояли обогреватели из чугуна. Алюминиевые и биметаллические радиаторы в России стали популярными намного позже, чем в Европе.

Особенности монтажа радиаторов

Размеры биметаллических радиаторов отопления, как и чугунных или алюминиевых, таким образом, следует подбирать как можно тщательнее. Какие бы габариты, однако, ни имела батарея, устанавливать ее, конечно же, нужно правильно. К стене радиаторы отопления обычно крепятся на кронштейны. Перед их установкой в обязательном порядке делается разметка. Монтируют радиаторы или строго горизонтально, или с небольшим уклоном по направлению тока теплоносителя. В последнем случае из секций проще удалять воздушные пробки. Подключаться к магистралям батареи могут тремя способами: снизу, по диагонали и сбоку. В любом случае на каждый радиатор следует ставить индивидуальный вентиль. Это позволяет ремонтировать батарею без необходимости отключения всей системы отопления в целом. Также на каждый радиатор в обязательном порядке устанавливается и кран Маевского (или какой-нибудь его современный аналог).

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Какими бывают размеры стальных радиаторов отопления

Конструктивно такие батареи отличаются и от чугунных, и от биметаллических. Представляют собой стальные радиаторы единую панель прямоугольной формы. Внутри нее имеются каналы, предназначенные для теплоносителя. В продаже существуют также стальные радиаторы трубчатые. По внешнему виду они напоминают чугунные модели. В свою очередь, трубчатые батареи могут быть секционными или цельными.

Стальные радиаторы отопления размеры по высоте и ширине могут иметь самые разные

При выборе таких радиаторов в первую очередь обращают внимание на толщину. Чем больше этот показатель, тем мощнее батарея

Зависит толщина стальных радиаторов от количества панелей и рядов оребрения. Последний показатель может колебаться от 0 до 3. Таким образом, толщина радиатора из стали чаще всего составляет 61-170 мм.

Ширина трубчатых радиаторов отопления зависит от количества использованных в них секций. Модели этого типа из-за особого дизайна устанавливаются обычно только в офисах или административных помещениях.

Свойство теплоотдачи

Мощность стальных радиаторов отопления, так же как и всех остальных видов обогревателей основана на принципе их работы:

1. Теплоноситель, попадая в батарею, циркулирует по резервуару (у стальных панельных моделей – это каналы), при этом в горячем состоянии он направлен вверх, тогда как при остывании идет вниз. В автономной или централизованной отопительной системе нагревом носителя занимается котел.
2. За время, что горячая вода соприкасается с радиатором, она отдает ему свое тепло, нагревая его стенки. Этот момент очень важен, так как от размера обогревателя зависит, какой длины будет ее путь, и чем он дольше, тем горячее радиатор.
3. Нагретые стенки конструкции отдают свою температуру воздуху, который распространяется по помещению под воздействием потоков тепла.
4. Чтобы увеличить уровень теплоотдачи, производители «снабжают» отопительный прибор теплообменниками, как это видно по стальным радиаторам типа 11, 22 и 33.

Наличие теплообменников значительно увеличивает мощность стальных радиаторов, работая по двум нагревательным принципам: радиаторному, при котором используется тепло стенок устройства, и конвекторному, который образует движение разогретого воздуха.

Как правило, показатели мощности изготовитель указывает в техпаспорте, поэтому можно ориентироваться по нему, но еще лучше самостоятельно произвести расчеты с учетом площади помещения, температуре воздуха и количеству теплопотерь.

Последствиями неправильно подобранного обогревателя являются:

1. Так называемое перетапливание, когда в помещении настолько жарко, что приходится держать форточку открытой. Это создает вредный для организма микроклимат, вынуждает платить больше за энергозатраты или устанавливать термостаты, чтобы снижать нагрузку на систему.
2. Если мощность панельных стальных радиаторов отопления ниже необходимого уровня, то в комнате холодно даже при их максимальной нагрузке.
3. Сильные перепады давления в отопительной системе, оснащенной слабыми батареями, приведет к аварии, так как они не выдержат подобных «стрессов».

Всех перечисленных проблем можно избежать, если знать, что именно влияет на теплоотдачу батарей отопления, и как поднять их эффективность.

Пересчет мощности панельных радиаторов в зависимости от температурного режима

Но значения в данной таблице справедливы для системы с параметрами 75/65/20 (температура подачи 70 о С, обратки 65 о С, в помещении поддерживается 20 о С). По этим значениям рассчитывается дельта температур: (75+65)/2-20=50 о С.

Если параметры вашей системы другие, необходим перерасчет. Для подобных случаев в «Керми» составили таблицу с корректирующими коэффициентами.

Таблица пересчета в зависимости от температур системы отопления (кликните для увеличения размера)

Пусть предполагается низкотемпературная система с параметрами 60/50/22 (температура подачи 60 о С, обратки 50 о С, в помещении поддерживается 22 о С). Считаем дельту температур: (60+50)/2-22=33 о С. Находим в таблице строку с температурой проводимой воды, потом с температурой отводимой воды и доходим до значения температуры в помещении (22 о С в нашем случае). В этой клетке стоит коэффициент 1,73 (отмечен зеленым цветом).

На него умножаем рассчитанное количество теплопотерь для нашего помещения: 2150Вт*1,73=3719,5Вт. Теперь ищем подходящие варианты в таблице мощностей для этого случая (отмечены зеленым). Выбор скромнее, но и радиаторы требуются гораздо мощнее.

Вот вся методика определения мощности панельных радиаторов. По ней вы сможете подобрать стальные панельные батареи для любой комнаты и любой системы.

Для расчета мощности панельных радиаторов необходимо знать теплопотери помещения, фирму, изделия которой вы хотите купить, и параметры вашей системы отопления (температуру подачи, обратки и температуру в комнате). По этим данным по таблицам мощностей можно определить модели, которые удовлетворяют вашим условиям. Потом из этих вариантов выбрать тот, который больше подходит по параметрам (высота/длина/глубина). Вот и вся методика.

Характеристики секционных типов батарей отопления и их сравнение

1. Чугунные секционные радиаторы. Рассматривая типы батарей отопления, следует отметить, что именно приборы из чугуна известны потребителям давно, со времен Советского Союза. Их в те годы устанавливали повсеместно – в жилых, производственных и общественных помещениях.

Конструкционное решение чугунных секционных радиаторов позволяет прогревать их до высоких температур. За счет особенностей чугуна как материала изготовления батарей, они продолжительное время отдают тепло и поэтому им в те годы отводились лидирующие позиции среди отопительных приборов, теплоотдача чугунных радиаторов достаточно хорошая.

Правда, чугунные радиаторы необходимо прогревать до нужной температуры более долго, а для этого требуется большее количество топлива или энергоносителя. В целях экономии денег не все потребители выбирают для установки чугунные изделия.

Внешний вид современных радиаторов из чугуна претерпел незначительные изменения при тех же технических характеристиках. Одна секция способна обогреть около двух «квадратов» площади. В продаже даже можно встретить дизайнерские модели, которые могут стать украшением комнаты.

Поскольку для нагрева чугунных приборов необходимо большое количество топлива, их не устанавливают, если планируют использовать дорогостоящие источники энергии, например, электричество. Выбирают более экономичные отопительные радиаторы, среди которых батареи из алюминия.

Алюминиевые секционные радиаторы. Данные приборы считаются современной альтернативой чугунным приборам, поскольку они меньше весят и менее теплоемкие. Алюминиевые секционные изделия тепло отдают не хуже чугуна и быстро прогреваются до нужной температуры (подробнее: «Как выбрать алюминиевые радиаторы отопления: технические характеристики «). Благодаря эстетичному и аккуратному внешнему виду отлично вписываются в современный интерьер.
Одна алюминиевая секция обогревает один «квадрат» помещения. Если установить такие батареи самостоятельно, с монтажом без особых проблем можно справиться своими силами, поскольку они намного легче изделий из чугуна. По мнению специалистов, если сделать сравнение батарей отопления для частного дома, то явными лидерами сейчас стали алюминиевые секционные радиаторы.

Биметаллические радиаторы. Внешне такие отопительные батареи похожи на алюминиевые приборы. Биметаллические радиаторы отопления в разрезе можно посмотреть на фото. В них соединены элементы из стали и алюминиями. По причине изготовления из двух сплавов данные приборы получили название биметаллические.

Когда смотришь на биметаллический радиатор отопления в разрезе, то внутри его виден теплопроводный канал из нержавеющей стали. Благодаря такой конструкции, прочность приборов значительно возросла. А теплопроводность биметаллических радиаторов больше чем алюминиевых. Эти обогревательные изделия можно устанавливать с теплоносителем класса эконом. Одна секция такого радиатора снабжает теплом 1,4 «квадрата» площади. Биметаллические радиаторы имеют незначительный вес, а их монтаж аналогичен установке алюминиевых батарей.

У разных типов современных отопительных приборов секции могут отличаться размерами. Поэтому, выбирая радиаторы, следует уточнять мощность секции. Исходя из данного параметра, можно сделать расчет количества секций, учитывая площадь помещения.

Конструктивные особенности стальных радиаторов

Стальные радиаторы отопления значительно дешевле по стоимости, чем алюминиевые и биметаллические Постройка жилого дома — затратное мероприятие, требующее тщательного изучения и подбора комплектующих.

Выбирают составные части отопительной системы, исходя из параметров:

• стоимости;
• надёжности;
• технических характеристик;
• внешнего вида.

Стальные батареи отопления — вариант для обустройства жилых домов.

Сталь — относительно дешёвый и технологичный материал. Разница в стоимости железных радиаторов по сравнению с алюминиевыми или биметаллическими становится ощутима при монтаже отопления в загородном доме, когда надо приобрести 10 – 15 приборов.

Штамповка и контактная сварка, используемые при изготовлении, удешевляют конструкцию и стоимость конечного продукта.

Технические характеристики большинства моделей допускают использование металлических батарей отопления в системах с давлением пароводяной смеси до 10 Атм. Такой показатель с большим запасом перекрывает допустимые нагрузки в частной отопительной сети (до 4 Атм).

Внешний вид современных стальных батарей подходит для любых интерьеров. Выделяются изделия, окрашенные в различные цвета, но и цена их выше.

О стальных радиаторах отопления

Логично, что радиаторы для отопления дома и квартиры, сделанные из стали называют в классификации радиаторов – стальные радиаторы отопления.

Самый простой стальной радиатор отопления представляет собой изогнутую металлическую трубу, включенную в систему отопления. Примером такого радиатора, является классический полотенцесушитель в ванной комнате.

старый полотенцесушитель

Для увеличения теплоотдачи вдоль стальной трубы приваривают металлические пластины или листовой металл в виде «гармошки». Так изготавливают стальные радиаторы трубчатого конвекционного типа.

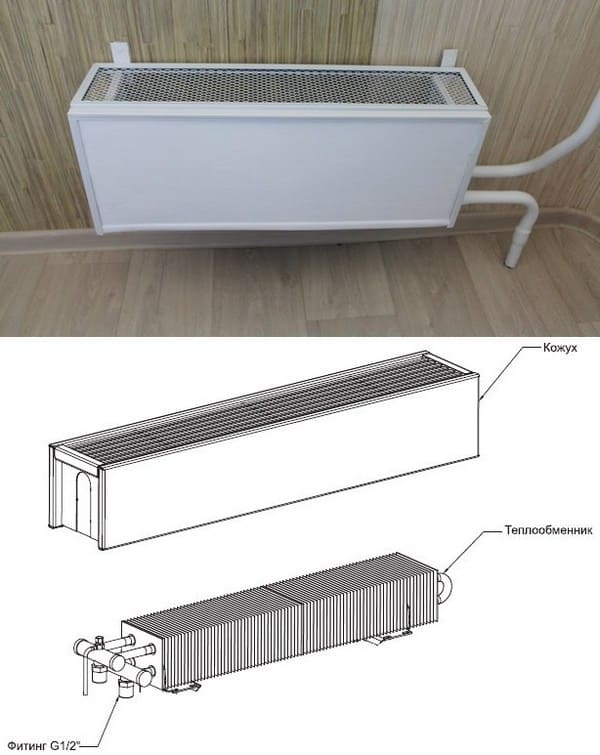

конвектор

Повторюсь, основной тепловой элемент такого радиатора это стальная труба, для усиления конвекции и теплоотдачи, окружённая стальными «рёбрами» различной формы.

Трубчатые радиаторы выдерживают давление от 8 до 15 атм.

современный трубчатый радиатор

Второй тип стальных радиаторов, называют пластинчатый. Его конструкцию проще всего понять, если представить, что в систему отопления установили прямоугольную ёмкость с водой.

В пластинчатом радиаторе, такая «ёмкость» делается из двух фигурно штампованных пластин сваренных по периметру и называется секцией.

В зависимости от количества секций, пластинчатые радиаторы маркируются, как типы 10, 20, 21, 22, 30, 31, 32,33. В этих обозначениях:

• Первая цифра – количество рядов;
• Вторая цифра – количество конвекторов оребрения.

Например, тип конверторного радиатора 33, означает, что это 3-х рядный радиатор с 3-мя конвекторами и закрытым кожухом сверху.

Пластинчатые радиаторы выдерживают давление от 6 до 10 атм.

Технические характеристики

Роберт Зендер стал разработчиком данной системы отопления, это устройство изначально готовилось как охлаждающая основа под моторные составляющие мототехники, но с развитием технологий и течением времени это оборудование стало отопительным. Спустя десятилетия эти продукты стали применяться в промышленности и в этой сфере человеческой деятельности.

Нужно выявить определенные уникальные критерии и технические характеристики стальных батарей отопления .

• для производства такого обогрева применяется высококачественный металл, и твердые металлы, что может дать устойчивость к различным ударам и нагрузкам. Такое оборудование наиболее удачно подойдет для частных строительных планов, срок службы в таком случае увеличивается, так как в индивидуальных застройках меньшие упоры и нагрузка, нежели в многоэтажных зданиях;
• применяются простые технологии и методики, благодаря этому цена на такие изделия оптимальная, что позволяет приобретать любой вид на свое усмотрение, который подойдет для разнообразных типов зданий;
• обладание стабильности к различным атакам, ведь сварка происходит открыто, без различных химических средств, поэтому не страшны гидравлические нагрузки; внешняя оболочка основной отличительный признак таких батарей, так как железо может быть покрашено в различную цветовую гамму, которая продается в магазинах, может быть уплотнена секциями, благодаря стали может обогревать здание различных масштабов;
• универсальное средство, можно монтировать на любые крепления, однако в комплекте они присутствуют, поэтому данное оборудование можно самостоятельно быстро и четко вмонтировать.

Расчет радиаторов Kermi

Перед определением мощности нужно определиться с маркой стальных панельных батарей. Естественно, доверять можно лидерам. Практически вне конкуренции сегодня немецкие стальные радиаторы Kermi. Вот и рассчитаем мощность по таблицам этого производителя.

Пусть решили установить одну из новых моделей Kermi Therm X2 Plan. По таблице, в которой указаны мощности всех имеющихся моделей, находим подходящие значения. Точного совпадения искать не стоит, ищите значение, которое чуть больше, чем рассчитанное (в теплотехнике лучше иметь хоть небольшой запас «на всякий случай»). В таблице подходящие для нашего случая варианты отмечены красными квадратиками. Пусть для нас более приемлема высота 505мм (указана вверху таблицы). Больше других привлекают менее длинные (1005мм) панельные радиаторы 33 типа

Если нужны еще более короткие, можно обратить внимание на модели с высотой 605мм

Таблица расчета тепловой мощности стальных радиаторов Kermi (кликните для увеличения размера)

Алюминиевые модели

Существуют алюминиевые радиаторы отопления, размеры по высоте и длине имеющие значительные или небольшие. Но наиболее распространенным вариантом являются такие батареи с межосевым расстоянием 350 и 500 мм. Примерно 80% всех имеющихся на рынке алюминиевых моделей имеют именно такую высоту. Но иногда в продаже встречаются и радиаторы с межосевым расстоянием 20-80 см.

В последнее время производители начали выпускать и очень интересные плинтусные модели алюминиевых батарей. Визуально размеры радиаторов отопления этой разновидности очень небольшие. Все дело в их незначительной высоте. Однако длина у таких моделей может быть довольно-таки большой. При желании на рынке сегодня можно найти и очень интересные вертикальные алюминиевые радиаторы. У таких моделей высота может достигать 2-2,5 м, а ширина — быть незначительной.

Глубина радиаторов этой разновидности, как и биметаллических, может быть равна 8 или 10 см. Ширина секции алюминиевой батареи в большинстве случаев 8 см.
