Проекты домов с мансардой

Определение мансарды

Под мансардой понимается жилое пространство под крышей. Кровля для обустройства жилого чердака должна иметь двойной скат, такой, чтобы высота чердачного пространства была не менее человеческого роста в самой высокой точке.

Оптимальной считается высота в два метра двадцать сантиметров

Наружная стена жилого чердака состоит из двух плоскостей: наклонной и вертикальной. Вертикальная часть строится из основного материала дома, наклонная – состоит из стропил крови и внутренней обшивки.

Соотношение вертикальной и наклонной части зависит от проекта

При строительстве частного дома многие владельцы задумываются над вопросом: отдать предпочтение полноценному этажу или мансарде?

Как нюансы строительства влияют на планировку

Проект дома с мансардой 8х8 с отличной планировкой из пеноблоков характеризуется стильным внешним видом и функциональностью. Специфика строительного материала и мансардного этажа учитывается в процессе проектирования и возведения загородного дома. Чтобы превратить мансарду в полноценное жилое помещение, используются следующие приемы:

  • Утепление и гидроизоляция крыши. Играют главную роль в сохранении комфорта не только в самой мансарде, но и на нижнем этаже. Качественный кровельный пирог состоит из нескольких слоев и обеспечивает надежную теплоизоляцию в любое время года.
  • Ограничения материалов. Для отделки мансардного этажа и кровли в доме из пеноблоков не рекомендуется использовать тяжелые материалы (а впоследствии обставлять комнату громоздкой мебелью). Эти работы проводятся с учетом веса кровли и разрешенной нагрузки на стены и фундамент. Если в мансарде планируется несколько помещений, их разделяют с помощью легких гипсокартонных перегородок.

Каркас для гипсокартонной перегородки Источник sl.aviarydecor.com

Расположение оконных проемов. Оно может быть произвольным, если этаж оформляется единым пространством. Место для мансардных окон нередко выбирается, исходя из внешней эстетики коттеджа.

Лестница. Конструкция может быть любой — маршевой, подвесной или винтовой

Критерии для любой лестницы одинаковы; красота, удобство и безопасность (если в доме будут жить дети и старшие члены семьи)
Если дом небольшой, важно обращать внимание и на размер, поскольку широкая маршевая лестница отберет значительную часть площади и сузит возможности планировки.

Стропильная система полумансардной кровли

При проектировании каркасной конструкции необходимо учесть будущий наклон кровли. Архитектурные особенности данного строения позволяют сделать высокую крышу, чтобы гармонировать с общим видом всего задания

Также проектируя крышу важно учесть все нагрузки. Она должна выдержать снег, дождь, ветер

При проектировании крыши очень тщательно разрабатывают будущую стропильную систему.

Данная система будет безраспорной, важно, чтобы стропильная нога производила работу на изгиб, не передавая нагрузку на стены. Одна из опор будет закрепленной, но с возможностью вращения, а вторая опора будет подвижной и свободно вращающейся

Важно помнить об устройстве мауэрлата и монтировке конькового прогона, опирающегося на стойки.

Общий вид стропильной системы полумансарды с изгибом кровли

Монтировать безраспорную конструкцию можно по-разному. Опорным брусом подшивается нижняя часть стропила, в этом брусе делается специальный паз для упора в мауэрлат. А в горизонтальной части стропильной ноги делают запил со скосом для опирания на брус.

Этот скос позволит избежать распора, что даст возможность работать стропилу на изгиб. Закрепление происходит при помощи гвоздей, уголков или скоб. На коньковый прогон укладывают верхние концы стропильных ног, и крепят по принципу скользящей опоры. Этот принцип позволяет конструкции при деформациях и изменениях двигаться в определенных, заданных границах.

Также можно использовать более распространенный вариант. Стропила укладывают друг в друга либо в прогон, связывая их между собой зубчатыми пластинами из металла. Верхние части стропил закрепляют болтом. В боковую часть вбивают по гвоздю под определенным углом.

Более подробная схема полумансардной стропильной системы

Также укрепление делают при помощи металлических пластин или уголков из стали, которые фиксируют стропильную ногу с двух сторон. Не стоит жестко крепить всю конструкцию, иначе вы лишите ее необходимого движения, и из-за этого распорная нагрузка перестанет передаваться на мауэрлат.

Отличие мансарды от второго этажа – сравнительные характеристики

Если попытаться сравнить что лучше, мансарда или второй этаж, то получится примерно следующая картина.

ПараметрМансардаВторой этаж
СтоимостьНиже. Величина экономии зависит от вида мансардыВыше
Длительность работНиже по сравнению со строительством этажаВысокая
Высота вертикальных стенДо 1,5 м.п.Свыше 1,5 м.п.
Нагрузка на фундамент и несущие стеныНижеВыше
Объем воздухаНиже за счет скошенных стенВыше
ПлощадьПолезная площадь меньше за счет «глухих» зон в месте примыкания кровли к стенеВыше
Планировка помещенияПланировка мансардного этажа осуществляется с учетом наличия глухих зонСвободная
Площадь участкаНе изменяетсяНе изменяется
ОсвещенностьЛучше, за счет наклонных окон света проникает большеЗависит от количества и места расположения окон. Кроме того, глубокий откос окна задерживает 2/3 солнечного света
Площадь остекленияНа 25% меньше, нежели при использовании вертикальных оконМинимум 1:8 к площади поверхностей стен (зависит от месторасположения)
ОкнаНаклонные мансардныеВертикальные
Температурный режимПри правильном выполнении всех этапов работ практически одинаковыйПри правильном выполнении всех этапов работ практически одинаковый
Потери теплаВышеНиже
Потребность в теплоизоляционном материалеНижеВыше. Перекрытие над этажом нужно утеплять
Эстетичность строенияДом с мансардным этажом смотрится более элегантно и необычноТиповая конструкция

Однако стоит отметить, что есть случаи, когда нельзя строить мансардный этаж. Например:

несущие стены и фундамент могут не выдержать дополнительной нагрузки;

стены построены из пористых материалов, которые могут разрушиться.

малые габариты дома. При обязательной высоте в 2,3 м. (по санитарным нормам, СНиП ограничивается 1,5 м) трудно обустроить полноценное жилое помещение при незначительной площади поверхности. Если ширина дома менее 5 м.п. возводить мансарду нет смысла. Полученная площадь будет незначительна, а затраты на нее велики.

Что такое мансарда?

Обычно мансарда представляет собой большое открытое пространство, которое может использоваться для различных целей: в качестве жилого помещения или чердака. Основное отличие этих двух помещений заключается в том, что чердак – это неотапливаемое складское помещения для хранения старых и ненужных вещей. А мансарда – это полноценная комната для отдыха.

Хотя согласно документам БТИ высота потолков на мансарде должна составлять от 1,5 до 2,5 метров. Если стены ниже – то это чердак, а если выше – то это полноценный жилой этаж. Но при оформлении документов на дом учтите, что функционал подкрышного пространства облагается отдельными налогами. Так, чердак не входит в общую жилую площадь, а дом с мансардой на крыше расценивается как двухэтажный коттедж.

От конструктивных особенностей дома и крыши зависит внутренняя полезная площадь мансардного этажа. Здесь можно обустроить гостевую спальню, детскую зону, рабочий кабинет с библиотекой или зимний сад.

Перед тем как приступать к строительству или благоустройству мансарды, необходимо определиться с видом крыши:

  • Односкатная – потолок такой мансарды имеет наклонную форму, а само помещение остается небольшим и тесным. И такие мансарды обустраиваются очень редко.
  • Двускатная или щипцовая – пожалуй, самый популярный вариант при строительстве загородных домов. Скаты крыши соединяются под углом коньком.
  • Ломаная – своеобразная разновидность двускатной крыши. Свободное пространство в данном случае увеличивается за счет усложненной конструкции крыши.
  • Четырехскатная – позволяет разместить 4 окна на каждом скате крыши.
  • Одноуровневая с выносными консолями – сложный тип крыши, который не удастся сделать самостоятельно, если вы не обладаете специальными навыками и знаниями. Подобные несимметричные крыши встречаются сравнительно реже, чем все остальные. На такой мансарде можно разместить две-три просторные комнаты.

При этом до пересечения скатов высота потолка должна достигать 1,5 метров, иначе находиться в таком небольшом помещении будет некомфортно. Самым оптимальным считается показатель 2,5 метра.

Любое подкрышное пространство можно переоборудовать и переделать в мансарду. При выборе типа крыши учитывайте нагрузки на опорные конструкции дома из сруба и фундамент. Без этого невозможно составить проект мансардного этажа. При этом учитывается также высота и ширина крыши. И независимо от того, какое назначение вы выберете для мансарды: жилое или нежилое – необходимо соблюдать отдельные правила и нормы строительства. Но все же рекомендуется еще на этапе разработки плана будущего дома проработать вариант обустройства мансарды, это позволит использовать дополнительное пространство по максимуму.

Основные требования, которые выдвигаются к мансарде:

  • утеплитель – дополнительное помещение должно быть теплым;
  • качественная гидроизоляция – без слоя гидроизоляционного материала никак не обойтись, при обустройстве мансарды вы должны быть уверены, что внутрь помещения не попадет дождевая вода;
  • пароизоляция – не позволяет образовываться конденсаты из-за разницы температур в помещении и на улице;
  • освещение – это залог уюта и комфорта;
  • шумоизоляция – капли дождя, ударяющие по крыше, или сход снега ранней весной могут стать серьезной проблемой для комфортного и спокойного отдыха;
  • планировка и разделение пространства на отдельные зоны должно быть грамотно спланировано.

Преимущества мансарды

Мансарда добавляет жилых метров дому, за счет использования дополнительного уровня. Помещение может стать отличным местом для мастерской или комнаты для курения, которые не всегда уместны в основной части дома. При соблюдении всех необходимых технических правил, мансарда уменьшает теплопотери строения через крышу. Помещение можно оформить в интересном, индивидуальном стиле, отличительном от основной композиции дома.

Но есть и сложности. Мансардные окна стоят недешево, а угол наклона и балки перекрытий требуют опытного дизайнерского взгляда, иначе получится не очень удобная комната. Кроме того, при скоплении снеговых заносов будет не так-то просто очистить окна, если они вмонтированы в скатную крышу. Однако плюсов все же больше, а технологические моменты всегда можно решить.

Схема планировки и конструкция мансардного этажа

Стены, в которых находится жилая площадь, должны быть несущими для крыши. Мансардный этаж предусмотрен теплым, сухим и не должен продуваться ветром. От того, какой планировкой будет обладать дом, зависит ваш комфорт

Для этого в проекте стоит учитывать все до мелочей, даже рациональное расположение оконных проемов и дверей, большое внимание стоит обратить на форму простенков и местонахождение коммуникаций. Грамотно нужно определить места для стояков отопления, разводки электрической сети, а также размещение лестницы

при планировке мансарды обращайте внимание на то, каким образом на нее будет вести лестница с первого этажа

Чтобы максимально использовать помещение под кровлей, мансардная переборка должна послужить задней стенкой для встроенного шкафа и полок. В противном случае стоит ее разместить на уровне, где скаты будут достигать высоты, это как минимум 1.4 метра, туда можно будет поставить и стул, и кушетку.

Несмотря на то, каким количеством комнат обладает мансардная часть, в каждой из них должно быть окно, размеры которого будут составлять 10% от всего пространства помещения. Однако, если вас устраивает и полумрак, то можно сделать его немного меньше.

План борьбы за каждый свободный метр

Идеальный вариант, особенно при разработке планировки одноэтажного дома с мансардой, – врезание балкона либо целой галереи в кровлю.

Есть и другой вариант – установить перила, идущие по краю перекрытия, практически над свесом кровли. С боковой стороны они будут выглядеть как равнобедренный треугольник в перевернутом виде. В данном варианте верхняя часть будет подниматься, становясь навесом, а нижняя – откидываться вперед, примыкая к фронтальной части перил. Это позволит выйти на улицу, чтобы подышать воздухом на балконе.

Двухэтажные

Для тех, кто желает распланировать и обустроить мансарду в двухэтажном доме 6х8, необходимо принимать во внимание ряд факторов. Среди них особое значение имеет планировка комнат, их расположение и размеры

В таком доме можно будет проживать на постоянной основе. Если при проектировании дома грамотно расположить комнаты и конструктивные детали, то это позволит решить целый ряд пунктов и сэкономить полезную площадь.


Планировка двухэтажного дома 6 на 8 с мансардой

Двухэтажный дом 6х8 можно построить с балконом. Он может стать уютным местом для чаепития или отдыха. Достаточно неплохим станет планирование дома с несколькими комнатами. Среди них гардероб, просторный холл и веранда. Кухня может быть очень многофункциональной и связана с просторной столовой

При любом строительстве важно понимать, как правильно рассчитать фундамент под дом

Проект №1

Этот проект станет отличным решением для дома 6х8. Кухня здесь довольно большая и просторная. Сразу выйдя из нее, вы будете стоять напротив лестницы, а сама кухня расположена около гостиной.


Двухэтажный дом с мансардой

А вот санузел находится сразу около входа. Также санузел имеется и на крайнем этаже. На мансарде сосредоточены 3 спальни. Таким образом, дом подойдет для проживания большой семьи. А вот как выглядят типовые проекты домов из пеноблоков, и как правильно подобрать нужный, очень подробно изложено в данной статье.

Проект № 2

Для возведения компактного двухэтажного дома 6х8 можно воспользоваться этим проектом. Он предполагает наличие 4-5 комнат и санузел. Причем последний располагается только на первом этаже. Там же находится просторная кухня, совмещенная со столовой. При выходе из нее вы сразу попадаете в гостиную. Но при составлении проекта была предусмотрена закрытая веранда.

Так что по желанию хозяина можно переоборудовать ее под комнату для гостей, а из гостиной сделать рабочий кабинет. На верхнем этаже находятся две спальни. Они довольно просторные и вместительные.

На видео – двухэтажный дома 6 на 8 с мансардой и 5 комнат:

https://youtube.com/watch?v=rOYH5oeFDA0

Проект № 3

При проектировании двухэтажного дома 6х8 с мансардой открывают широкие возможности для творчества. Этот проект предполагает на первом этаже санузел, кухню и гостиную. А вот на мансарде сосредоточены 2-3 спальни.

Одна из них просторная, так что идеально подойдет для родителей, а вот 2 оставшиеся поменьше. Такой вариант отлично подойдет для семьи, у которых детки погодки. Зала довольно просторная и залитая солнечным светом. Достигается это за счет больших окон, которые выполняют не только свои прямые функции, но и служат отличным декором для фасада. А вот как можно построить пристройку к дому из пеноблоков, и как это сделать своими руками, очень подробно изложено в данной статье.

На видео – двухэтажный дома 6 на 8 с мансардой 3 комнатами:

Проект №4

Этот проект позволяет возвести двухэтажный дом с мансардой для комфортного проживания большой семьи. Верхний этаж отведен под 3 спальни. Все они достаточно вместительные и просторные. Также там есть санузел. Как только вы поднялись по лестнице, то попадаете в небольшой холл. Именно он и является неким узлом, который объединяет все комнаты.

А вот на нижнем этаже можно увидеть кухню-столовую, там же установлена барная стойка. Двигаясь прямо, расположена большая гостиная. А повернув на право, обнаружите санузле и небольшой кабинет.

Дом 6х8 с мансардой – это популярный вариант среди заказчиков проекта. И такой выбор не случайный, ведь в доме можно все так грамотно организовать, если поделить его на несколько зон. Таким образом, можно получить дом с кабинетом, спальнями и функциональной кухней. Все проектировочные работы лучше доверить профессионалам, но если вы обладаете достаточными знаниями, то сможете лучше всего отобразить на листе бумаги все свои задумки и пожелания. Также читайте материал про дом 6 на 6 и про планировку дома 8 на 8.

Варианты планировки домов

Практически все проекты домов на 50 кв. м площади возводятся по каркасно-щитовой или модульной технологии, реже — из клееного бруса. Дачные варианты имеют толщину стен от 90 мм, утепленные зимние мини-коттеджи — 190 мм. План, адаптированный для этих видов конструкции, позволит разместить на одном этаже все необходимые помещения. Из бревна срубы для дачи сегодня делают редко — такие объекты обходятся дороже модульных и каркасных, требуют выделения времени на усадку.

Деревянный дом с мансардой вполне может стать неплохой альтернативой квартире-студии. Здесь дополнительные площади отводятся под помещение просторной спальни, а первый этаж служит для приема гостей и приготовления пищи. Для тех, кто предпочитает панорамный обзор, больший интерес представляют дома из газобетона или кирпичные, с капитальными стенами, способные нести нагрузку массивных стеклопакетов. План здания площадью 50 квадратных метров в этом случае может включать веранду или террасу.

Одноэтажные

Планировка небольших домов на 50 м2 в 1 этаж не отличается особым разнообразием. На этой площади для комфортного проживания придется разместить:

  • кухню;
  • гостиную;
  • спальню;
  • санузел;
  • прихожую или гардеробную.

При разработке проекта приходится отказываться от включения в план помещений, не имеющих важной функциональной нагрузки. К примеру, исключают столовую, вместо которой используют объединенное пространство кухни и гостиной. Деление на зоны может осуществляться при помощи барной стойки, арочного проема, подиума

Деление на зоны может осуществляться при помощи барной стойки, арочного проема, подиума.

Раздельный санузел в небольшом одноэтажном доме тоже необязателен. Его вполне успешно заменяет совмещенный блок, в котором полноценная ванна заменяется душевой кабиной. Здесь же можно разместить стиральную машину, раковину для гигиенических процедур, сушилку для рук.

Двухэтажные

В эту категорию относят как полноценные объекты в 2 этажа, так и дома с мансардами. Увеличение высотности заметно облегчает зонирование пространства, но не стоит забывать, что лестница «съест» дополнительные квадратные метры. Выбирать проект на 2 этажа стоит только в том случае, если нужно обязательно отделить в доме помещение для сна и отдыха или обустроить рабочий кабинет. В этом случае разделение функциональных зон действительно окажется полезным.

Особенности планировки двухэтажных домов до 50 м2 подразумевают соблюдение следующих требований:

  • разделение жилых и функциональных зон;
  • отказ от громоздких систем хранения;
  • небольшой тамбур у входа для сохранения тепла;
  • минимизация количества перегородок.

Кровля в домах с мансардами может быть двухскатной или односкатной, в некоторых случаях предусматривается сооружение балкона или эркера. В мансарде или на 2 этаже спальню можно совместить с гардеробной, обустроить рабочий кабинет, но перегородки делать тоже не принято.

Стоит отметить, что готовые модульные домокомплекты чаще всего предлагаются именно в двухэтажном исполнении. В этом случае варианты планировки будут типовыми. Зато собираться дом может всего за несколько недель. Степень теплоизоляции в этом случае также определяется выбранным конструктивным решением.

Преимущества и недостатки мансардного этажа

  • дома с таким дополнительным ярусом снаружи выглядят привлекательнее;
  • стены с наклоном или сложной формы изнутри смотрятся необычно.

Его часто выбирают под детскую, спальню или спортивный зал. Ощущение свежести способствует занятиям спортом, а детям нравится все нестандартное. В спальне с окнами на потолке или скошенной стене в хорошую погоду выйдет любоваться видом звездного неба.

Недостатки использования чердака в качестве жилого помещения:

  • цена за м2 по сравнению с полноценным ярусом ниже и чем больше отношение площади наклонной части к вертикальной, тем существеннее разница, но требования к тепло- и гидроизоляции намного выше, чем для обычного чердака, сам процесс выполнения этих работ сложнее, что удорожает строительство и сводит экономию к нулю;
  • ограниченный доступ к элементам кровельной системы, что осложняет их замену или ремонт;
  • крыша прослужит меньше;
  • хуже освещенность из-за сложностей с установкой окон;
  • если высота комнаты небольшая, то могут возникать проблемы при монтаже, а также открывании внутренней двери;
  • у многих людей в помещении с невысоким наклонным потолком возникает неприятное давящее ощущение, что неблагоприятно сказывается на нервной системе.

Если посмотреть проекты домов с наличием мансардных этажей, а затем сравнить их с аналогами, имеющими обычный чердак под крышей, то можно убедиться в том, что второй тип будет стоит несколько дешевле, а полезная площадь у него больше.

Варианты отделки фасадов мансарды

1. Декоративный камень. Использовать тяжелый натуральный камень нельзя, подойдет лишь более легкий искусственный: гипсовый, гибкий.

2. Натуральное дерево. Фасады жилого дома с древесиной хорошо выглядят и на всей поверхности стен, в том числе на чердаке, и в сочетании почти с любыми отделками. Брус, бревно или блок-хаус располагают чаще горизонтально, но допустим и вертикальный вариант — если дом одноэтажный, то такой способ оформления визуально сделает его выше. Для дополнительного яруса предпочтительнее деревянный брус или блок-хаус.

3. Сайдинг. Если им полностью облицовывать все поверхности, то можно выделить этаж, расположив панели в поперечном направлении.

4. Штукатурка. Любая фасадная смесь пригодна для оформления данной части дома. Цветом оштукатуренные стены выделяют редко.

5. Кирпич. Чаще всего кирпичный дом, имеющий мансардное помещение, полностью отделывают одним материалом.

6. Стекло. Стену с видом на лес или водоем хорошо сделать полностью стеклянной. Это не только позволит любоваться пейзажем, но и решит проблему освещения. При необходимости такую стену закрывают плотными занавесками.

7. Вьющиеся растения. Если есть опыт в садоводстве, то они подойдут для украшения чердака и всего дома. Этот вариант декорирования сочетается не со всеми стилями, требует особого ухода.

8. Карнизы из пенопласта или лепнина.

9. Балкон или веранда. Большая открытая площадка заменит в летнее время столовую, а с помощью выступающих за пределы стен дома элементов фактически увеличивается пространство. Балкон или веранду делают над крыльцом и выделяют на фоне основного фасада. Например: стены и чердак оштукатуривают, а балкон отделывают блок-хаусом.

Одноэтажный дом с небольшой мансардой обычно оформляют в едином стиле и цвете, одним и тем же изделием.

Несколько советов по комбинированию:

  1. Самый простой вариант — выделить цветом. Удачно выглядят даже контрастные сочетания одного и того же изделия в разных оттенках.
  2. Обязательное условие — тяжелые материалы используют для нижних этажей дома, фасады верхнего покрывают более легкими. Например: внизу блок-хаус, на мансарде штукатурка; низ кирпичный, на чердаке сайдинг.
  3. Чердачный этаж кирпичного дома можно оштукатурить, облицевать блок-хаусом, брусом или сайдингом под дерево.
  4. Проверенные сочетания: дерево (или блок-хаус) на мансарде и камень на основных стенах, однотонная штукатурка по всей поверхности и декоративный камень или кирпичная отделка на углах и стыках.

Как все рассчитать?

Расчёт крыши под мансарду имеет свои особенности, она значительно выше обычной, а значит, требует более детальных и особенных расчетов. Вместе с высотой подъема крыши увеличивается угол ската и высота конька. Избежать ошибок поможет детальный план – чертеж конструкции крыши, а вот расчёты лучше доверить профессионалам или же воспользоваться специальным онлайн калькулятором, который призван помочь произвести правильные расчёты.

Расчеты необходимо начинать с определения общей площади мансарды. Данный показатель напрямую будет зависеть от общей площади дома, а также от конструктивных особенностей крыши.

Площадь мансарды будет складываться из двух основных показателей. К ним относятся полезная зона и так называемая глухая зона. Логично, что полезная зона – это попросту место, где можно боле менее удобно передвигаться, а значит это, как правило, середина помещения, также можно назвать полезной зоной все места, где высота стены будет превышать 90 сантиметров. К глухой зоне, соответственно, можно отнести более низкие показатели.

Поэтому на стадии планировки скат крыши необходимо распределить так, чтобы глухих зон в результате получилось как можно меньше, здесь также может помочь специалист-архитектор или же онлайн-калькулятор.

Для получения максимально точного расчета при помощи программы необходимо ввести в представленные поля уклон крыши, количество скатов, а также выбранную форму крыши.

На сегодняшний день определяют следующие варианты форм крыши:

Односкатная кровля. Самая простая конструкция, она создается при помощи настила крыши на стены, которые находятся на различной высоте. Однако, несмотря на то, что это одна из наиболее дешевых моделей, использовать ее для мансарды – не самое лучшее решение, поскольку при таком размещении получается слишком большая глухая зона.

  • Двускатная. Не менее простой и экономичный вариант, однако гораздо более подходящий для типовой мансарды, поскольку такая крыша образует достаточно высокую среднюю часть.
  • Крыша вальмового типа формы. Такой вариант максимально подходит для домов большой площади. Кроме того, она хорошо противостоит ветрам и прочим стихийным влияниям, что превращает вальмовый вариант в наиболее предпочтительный и безопасный.

Кроме этих стандартных конструкций используются и их некоторые разновидности, их выбор будет зависеть от назначения здания, а также от его формы и размеров. Так для ангаров используются полукруглые крыши, для больших квадратных домов шатровые крыши.

Итак, определившись с типом крыши, можно приступать к основным расчетам.

В них будут участвовать следующие показатели:

Высота конька крыши. Это наивысшая точка крыши, которая используется в конструкции, так например, для двускатной крыши высотой конька будет являться измерение высоты до наивысшей серединной точки. А комната в проекте дома с односкатной крышей, будет иметь наивысшую точку со стороны боле высокой стены.

  • Вес кровли. Это второй показатель, который также стоит учитывать при расчетах. Данный пункт рассчитывается при помощи суммы удельного веса 1 квадратного веса кровли, утеплителя, элементов стропильной системы, а также внутренней отделки. По правилам вес не должен превышать показатель в 50 килограмм на 1 квадратный метр.
  • Суммарная площадь скатов крыши. Здесь для определения показателя необходимо умножить длину на ширину поверхности крыши. Если же крыша состоит из нескольких скатов и элементов, необходимо просчитать периметр каждого элемента крыши, а после сложить полученный результат.

Полученные измерения необходимо ввести в аналогичные ячейки онлайн-калькулятора и получить расчеты, необходимые для постройки. Однако не стоит безоговорочно доверять онлайн помощнику, чаще всего данный расчет является приблизительным, и по нему можно разве что закупить необходимое количество материалов, лучше профессионального архитектора выполнить точный расчет не сможет никто.

Что должно быть отражено на чертеже

Безусловно, каждая переделка планировки требует точного отражения в чертежах. Если проект имеет подробный чертеж, с отражением всех нюансов, становится намного легче составить смету необходимых затрат на строительство. Чтобы строительство мансарды было сделано правильно, необходимо сначала рассчитать конструкцию стропил. Как сделать такой расчет, можно посмотреть бесплатно в справочной литературе, представленной на страницах специализированных сайтов.

Специально разработанные строительные нормы предписывают конкретные габариты бруса в зависимости от двух параметров:

Больше всего для проектирования и чертежа мансарды дома подходит ломаная крыша с двумя скатами. Для нее делается необходимое количество стропил из бруса, которые устанавливают внутри с опорой на несущие внутренние стены дома. В противном случае крыша может быть не очень надежной.

Чертеж двускатной мансарды

Для мансарды, особенно когда дом очень старый, требуется сооружение мауэрлата. Его делают у основания крыши, проходя весь периметр дома. Такая замкнутая конструкция, позволит снизить давление на стены. Это имеет большое значение, если применяются висячие стропила. При этом стропила должны образовывать своеобразный треугольник, опираясь одним концом в поперечную балку, а другим в мауэрлат.

На отдельном чертеже показывается устройство вентиляционной системы. Обычный чердак с утеплением имеет вентиляцию, которая не годится для мансардного этажа. Мансардная вентиляция должна обеспечивать циркуляцию воздуха таким образом, чтобы в комнате никогда не было душно, чтобы она не продувалась сильными ветрами.

Характеристики пеноблока

Сегодня дифирамбы в пользу этого пористого стройматериала слышны на каждом углу. Его удобно использовать с целью минимизирования временных затрат на строительство дома с мансардой. Поскольку типовые блоки из пенобетона имеют крупные размеры (по сравнению с тем же кирпичом), укладка их происходит значительно быстрее.

Еще одной удобной характеристикой является использование специального клея для сцепления блоков между собой в единую монолитную конструкцию. Это обеспечивает снижение теплопотерь за счет полного отсутствия холодных мостиков между блоками.

Швы имеют толщину не более 3-5 мм, что позволяет скрепить материал между собой легко, качественно и быстро, требуя минимальный расход клеящего раствора. Энергосбергающие характеристики пеноблоков обеспечивают их универсальность в том плане, что утеплитель этим стенам не понадобится. Достаточно лишь прикрыть серую поверхность выбранным сайдингом.

Пожаро- и влагоустойчивость у пеноблоков на высшем уровне. Этот материал не подвержен гниению, появлению, распространению плесени и микроорганизмов. Сюда же можно отнести и спокойное отношение строительного материала к перепаду температуры. Дом, построенный из этих пористых блоков, будет дышать. Зимой не получится быть закупоренным до плесени на стенах внутри помещения, даже если в ванной у вас будет океан.

Идеально ровная поверхность всех граней блоков из пенобетона (максимальная погрешность – 3 мм у самого бракованного кирпичика) дает идеально ровные стены без дополнительной штукатурки.

Для постройки даже небольшого дома мансардного типа из пеноблоков максимально быстро, комфортно и качественно следует придерживаться основных технологических правил.

Сооружение каркаса. Здесь больше речь идет о крыше

Именно этому элементу необходимо уделить особо пристальное внимание. Упустив одну малейшую деталь, можно испортить весь проект и прийти к дополнительным тратам в виде полной переделки кровли дома с мансардой

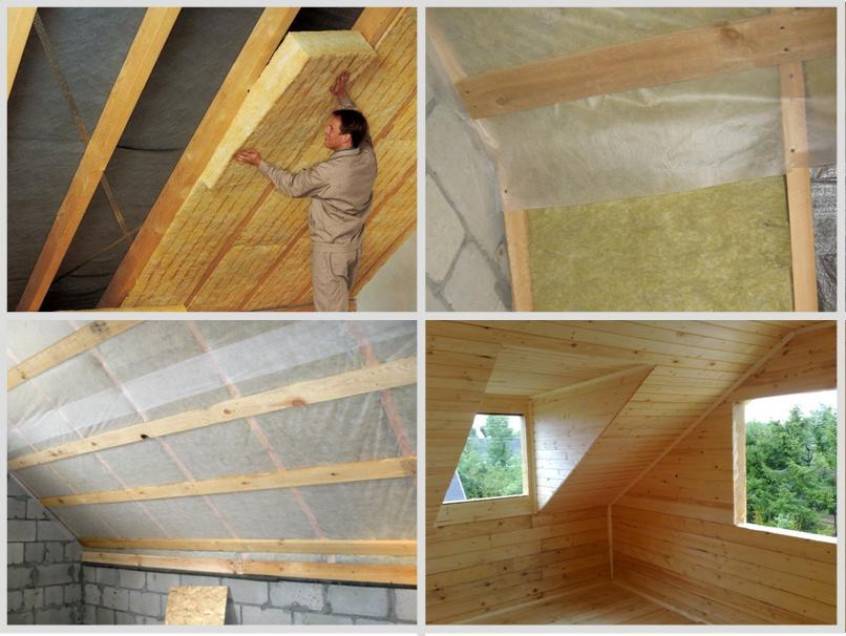

Выбор лучшего утеплителя и гидроизолятора для крыши

Самыми оптимальными на сегодняшний день считаются минвата и базальтовый утеплитель.

Обшивка внутренней части кровли также играет немаловажную роль. Зачастую это листы фанеры, реже – гипсокартон.

Непосредственно покрытие. Поскольку пеноблоки сами по себе являются довольно легкими, то и мансардная крыша должна иметь невысокий показатель в этом смысле.

Конечно, лучше всего доверить сооружение кровли для домика с мансардой из блоков пенобетона профессионалам. Чтобы избежать неприятных последствий, вызванных элементарным незнанием нюансов этого процесса. Архитектурное поприще сегодня предлагает большое количество проектов домов такого типа.

О том, какие возможны варианты домов с мансардой из пенобетона, речь пойдет далее.

Преимущества и недостатки

Дачный домик с мансардой обладает главным преимуществом – недорогим обустройством. Это определяется использованием конструкции самой кровли. Чем она шире, тем больше получается каркас для отделки.

Чердак занимает намного меньше полезной площади, чем построенный полноценный этаж. Чтобы мансарда была пригодной для жилья, необходимо сделать первый этаж здания достаточно просторным.

Для обустройства чердака нужно выполнить более сложную конфигурацию кровли. Сделать чердачные окна.

Необходимо установить систему вентиляции для создания нормального микроклимата. Это также повлечёт за собой определённые затраты.

Преимущества:

  • существенная экономия на строительстве;
  • увеличение функциональности дома;
  • правильное использование чердака;
  • снижение потери тепла;
  • простота в проведении коммуникаций;
  • возможность обустройства любого помещения;
  • реализация дизайнерских идей.

Дом с мансардой выглядит особенно привлекательно, позволяет выполнить интересные дизайнерские решения. Огромные окна можно сделать прямо на крыше, чтобы любоваться на звёзды не вставая с постели.

На небольшом участке маленький домик с мансардой подойдет как нельзя лучшеИсточник stroitelstvo-domov-pod-klyuch.ru

Не стоит устраивать на чердаке свалку различных вещей.

На нём можно обустроить:

  • уютную спальню;
  • мастерскую для работы;
  • личный кабинет;
  • игровую детскую комнату.

Минусы жилого помещения на чердаке:

  • ограничения в планировке;
  • сложности ремонта кровли;
  • проблемное обустройство окон;
  • обязательная установка вентиляции;
  • сложное устройство кровли;
  • сильное нагревание помещения в жаркие дни.

Дом с мансардой и террасой несмотря ни на что, пользуется огромной популярностью. Это отличная возможность построить жильё и сэкономить территорию участка. Выполнить планировку чердака в соответствии со своими предпочтениями. Создать дополнительное уютное гнёздышко прямо под крышей.

Пошаговая инструкция по утеплению мансарды

Чаще всего при устройстве мансардной крыши частного дома предполагается ее утепление. При этом гидроизоляционную мембрану удобнее прибивать снаружи крыши. Однако, если Вы не сделали этого, то всегда можно смонтировать ее изнутри. Для этого рулоны мембраны раскатываются вдоль крыши и пристреливаются к лагам строительным степлером. При этом нужно оставить прогибы для утеплителя. Стыки проклеиваются специальной двусторонней лентой.

Далее между балками закладывают маты утеплителя. Упругость материала позволяет ему держаться между стропилами без крепежа. Изнутри подшивается пароизоляция, благодаря ей в утеплитель не проникнет влага.

В качестве пароизоляции можно использовать полиэтиленовую пленку

Стыки здесь также важно герметизировать. После этого есть два варианта: либо начинать монтаж внутренней облицовки (например, ГКЛ), либо набить сперва обрешетку поперек лаг (так удобно крепить вагонку, пластиковые панели и другие материалы)

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
