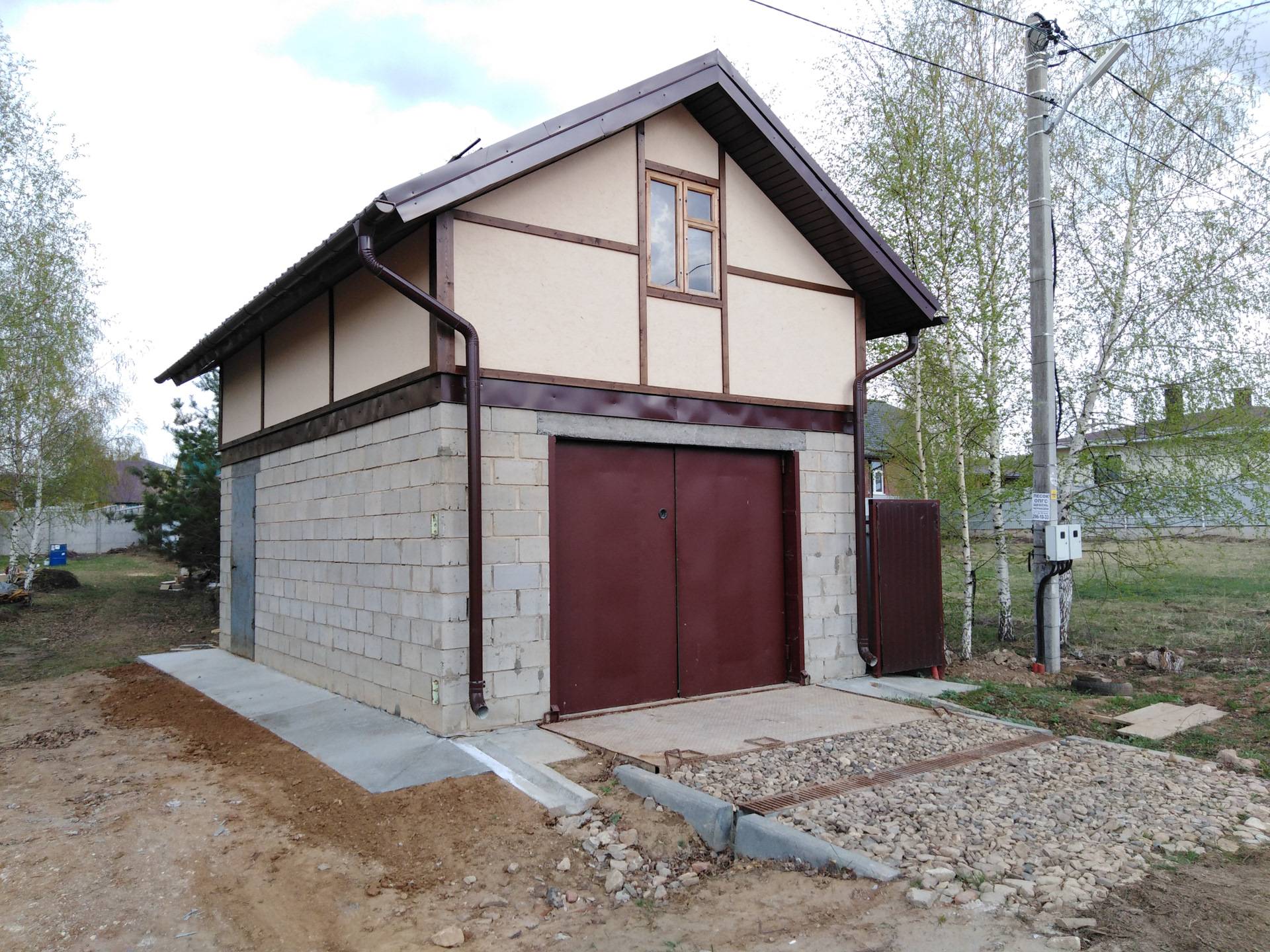

Проекты гаража с мансардой из пеноблоков

Решение простых важных вопросов

С последним пунктом проще всего, санузел ставят на том этаже, где больше проводишь времени. Проще всего поставить на нижнем этаже, меньше проблем с разводкой канализации и больше свободного пространства на мансарде. Обойтись без туалета не получится, если внутри помещения гаража вы проводите подряд больше 10-12 часов, если в проекте свободное место, сделайте две точки, на первом этаже и мансарде.

С удобствами неразрывно связана главная головная боль проектов с мансардой, а именно — обустройство лестницы на второй этаж. Если мансарда для вас — всего лишь склад, то правильным будет сделать откидную лестницу пожарного типа, как на фото.

Для гаражей, у которых площадь мансарды достигает 30 и более метров, нужно делать лестницу винтом или в виде двух маршей змейкой. Такой проект лестницы можно использовать в любых вариантах гаражей, даже самых малогабаритных.

Если мансарда по проекту будет использоваться в качестве полноценного жилья, то есть смысл сделать наружную лестницу. Возможно, это не украшает постройку, но такое решение намного удобнее и практичнее внутренних переходов. Это безопаснее, с точки зрения пожарных, и не нужно вдыхать выхлопные газы.

Помещение бокса для автомобилей и пространство мансарды должны соединяться герметично закрываемой дверью, кроме того, на каждом этаже по проекту должна быть своя система принудительной вентиляции.

Интересные проекты гаража с мансардой

Для обустройства полноценного жилого варианта мансарды лучше всего подойдет проект гаража на два автомобиля с полезной площадью второго этажа 70 м2. Здание высотой почти в 8 м строится из пенобетона на ленточном фундаменте. Кровля из металлочерепицы настилается на наслонные стропила из бруса. Для утепления используется минволокно, перекрытия изготавливаются из пустотелых бетонных плит.

Особенностью проекта является наличие внешней лестницы для второго этажа мансарды. Вход в жилое помещение расположен на втором этаже, за счет использования ломаной крыши входная дверь находится на одном уровне с мансардой. В проекте есть крыльцо с навесом, опирающимся на стойки из бруса. По признанию специалистов, подобное оформление входа в мансарду является одним из самых удачных, как с точки зрения дизайна, так и технологии строительства.

Площадь мансарды разбивается на две спальни, гостиную, санузел, ванную и кухню. По сути, на втором этаже гаража по проекту хватает места, как для полноценного одноэтажного дома.

Наличие отдельного входа позволяет использовать первый этаж не только в роли гаража, но и для ремонта или обслуживания автомобилей на коммерческой основе.

Если предыдущий проект показался вам чересчур затратным, можно построить гараж меньших размеров в стиле деревенского дома. Такое решение больше подходит для гаража на загородном участке или даче.

По проекту коробка гаража строится из газобетона или пеноблоков на свайном или ленточном фундаменте. Перекрытие изготавливается из армированного бетона, что позволяет усилить верхний пояс коробки из пеноблоков. Благодаря использованию двух полувальм в конструкции крыши, здание смотрится более выразительно. Кроме того, такое решение позволяет снизить нагрузку на верхнюю часть фронтонов крыши. Используемый для стропил брус 100х100 мм, мощная обрешетка и большой угол наклона скатов в 38о дает возможность использовать керамическую либо цементно-песчаную черепицу.

По проекту размеры первого этажа 7х7м, общей площадью в 40 квадратов, позволяют поставить две легковые машины и прицеп. Жилое помещение мансарды занимает 19м2, что в принципе достаточно для дачного или загородного варианта гаража. Этажи соединяются полувинтовой лестницей из бруса и сосновой рейки. По проекту здание не отапливается, поэтому внутри помещения нет санузла или котельной.

Разумеется, конструкции гаражей с мансардой не ограничиваются только огромными постройками, размером в полноценный жилой дом. При желании можно найти проект и перестроить уже имеющийся гараж 5х6 м в постройку с мансардным этажом.

В этом случае размеры мансарды уменьшатся до 12 м2, при высоте потолков 180 см. Из-за этого скаты крыши приходится делать относительно покатыми, с углом наклона до 27о. Здание получилось очень компактным и удобным, но небольшие размеры мансардного помещения вряд ли позволят использовать его в качестве жилого. Скорее это будет склад или место хранения ненужных вещей.

Если коробка гаража первоначально возведена из кирпича, то мансарду можно достроить каркасно-щитовым способом или дополнительными рядами пеноблоков, стянутыми арматурой. Нижний этаж утепляют ЭППС, и всю постройку зашивают сайдинговыми панелями. Крышу и потолочное перекрытие изготавливают из бруса и плит ОСБ.

Выбор места под строение

Как и любое строение, кирпичный, брусовый или каркасный гараж с мансардой нуждается в подходящем месте для возведения. Компактное размещение функциональных зон внутри постройки позволяет сократить площадь основания по сравнению с другими вариантами постройки гаража, бани, мастерской и жилого помещения. Прежде чем выбрать место для сооружения с мансардным этажом, следует учесть такие моменты:

Наличие удобного подъезда. Возведение гаража в неподходящем месте приведет к постоянным проблемам с выездом и заездом.


Не на последнем месте в обустройстве любого гаража – удобный подъезд Источник rolistes.org

  • Комфортное расстояние до ворот

    . Постройка должна располагаться на расстоянии от 4-5 м до ворот, чтобы в случае необходимости можно было припарковать машину, не заезжая в гараж.

  • Подходящие ландшафтные условия

    . Для строительства нужно необходима ровная площадка, без холмов, возвышений и прочих неровностей рельефа.

  • Расположение инженерных сетей

    . При выборе участка под строительство следует убедиться в отсутствии коммуникаций под будущим объектом.

Если проект гаража на 2 машины с жилой мансардой предполагает возведение постройки рядом с домом, оптимальное расстояние между двумя объектами составит 5-7 метров. Во время непогоды вы сможете легко добраться до гаража, выйдя из дома. Навес над дорожкой от дома защитит от дождя или снега.

Недостатки совмещенной постройки

При большом количестве плюсов, проекты домов с баней и гаражом имеют очевидные недостатки:

Высокий уровень пожарной опасности. Первый и самый весомый недостаток, пугающий владельцев – опасность возникновения пожара при размещении бани в такой концепции дома. Баня – объект повышенной пожарной опасности. Если загорится баня, риск потерять весь дом огромен. Именно по этой причине постройку бани всегда относили как можно дальше от жилых помещений. Современные материалы позволяют безопасно совмещать различные помещения

Тщательно придется проработать системы гидроизоляции, пароизоляции, систему вентиляции и защиту от шума и запахов. Гидроизоляция, пароизоляция, вентиляция и защита от пожаров важны в месте совмещения бани с жилыми комнатами. Иначе повышенная влажность воздуха в парной и душевой нанесет весомый ущерб жилым комнатам. Сырость – это грибковые инфекции, плесень и легочные заболевания. Не говоря уже об эстетических последствиях, в виде отвалившихся обоев и гниющих отделочных материалов.Система вентиляции и изоляция от шума и запаха должны быть досконально продуманы в месте соединения жилого дома с гаражом

В противном случае, звуки работающего двигателя, запахи бензина и масла будут мешать обитателям дома

Если выбран двухуровневый проект, особое внимание необходимо уделить созданию поддерживающих перегородок и перекрытий. В подобном проекте категорически не рекомендуются монтаж деревянных перекрытий

Расположение гаража и бани в цокольном этаже несет за собой дополнительные расходы на возведение глубокого основания и гидроизоляцию фундамента

Выбирая проект, включающий в себя цокольный этаж, необходимо точно знать тип грунтов участка, глубину промерзания почвы и высоту залегания грунтовых вод. Неправильные расчеты могут привести к тому, что изготовление фундамента обойдется в несколько раз дороже постройки всего дома. Гараж в доме – это всегда теплопотери. Каждое открытие ворот впускает в дом потоки холодного воздуха. Конденсат на отделочных материалах сокращает срок их службы. Вход в дом из гаража должен быть хорошо утеплен.

Ограниченный выбор материалов. Выбрав проект дома, совмещенного с гаражом и баней, владелец дома практически лишает себя возможности возводить конструкцию дома из дерева. Одно из главных достоинств деревянного домостроения – его экономичность, сведется на нет. Придется потратить немало средств для обеспечения условий, которые позволят пользоваться домом с гаражом и баней, объединенных под одной крышей, на законных основаниях. К совмещенной постройке службами, дающими разрешение на ввод здания в эксплуатацию, предъявляются чрезвычайно жесткие требования.

Выгоднее сразу строить жилой комплекс из более уместных материалов. Лучше всего для постройки совмещенного жилого дома подойдут:

  • кирпичный дом, как наиболее надежный и безопасный материал, имеющий прекрасные теплоизоляционные свойства и не требующий особого ухода;
  • блочные материалы: в зависимости от состава блоков можно выиграть на гидроизоляции и утеплении помещений.

Строительство гаража с мансардой своими руками

Вне зависимости от типа и особенностей сооружения, построить гараж со вторым этажом, который выдержит многолетнюю эксплуатацию, можно, если здание возводится точно по плану

Важно до начала работ определиться с местом, где будет поставлена конструкция, учитывая при этом ряд особенностей

Выбор и закупка материалов

До начала строительства нужно определиться, из каких материалов возводится сооружение. Исходя из этого делаются расчеты расхода утеплителей, распределяются зоны для прокладки коммуникаций и выполняются иные действия.

Хорошими эксплуатационными качествами обладают строения из пеноблока. Этот материал:

  • не требует дополнительного усиления;
  • устойчив к воздействию влаги и перепадам температур;
  • прост в монтаже.

Сравнительно недорогим окажется гараж, возведенный по каркасной технологии. Монтаж подобных конструкций относительно прост, а на строительство уходит не более одного месяца.

Выбор места под строительство

При выборе зоны для возведения гаража с мансардой рекомендуется учесть следующие нюансы:

  • наличие свободного подъезда;
  • расстояние от гаража до ворот должно составлять 5-7 метров;
  • площадка под строительство предварительно выравнивается;
  • оптимальное расстояние от гаража до дома — 7 метров.

Гараж рекомендуют располагать на возвышенности, благодаря чему исключается подтопление внутренних помещений. При выборе места также следует учитывать наличие возможности для подведения коммуникаций к строению, в том числе и канализации с водопроводом.

Фундамент

Тип фундамента подбирается с учетом финансовых возможностей и материалов, из которых возводятся стены. Для гаража с мансардой подойдет основание из бетонной плиты. После заливки материала отпадает необходимость в монтаже пола.

Монтаж стен

Монтаж стен, как и остальной части здания, проводится согласно разработанному проекту. Технология возведения конструкции отличается в зависимости от типа выбранного материала. А проект определяет расположение стен.

На этапе возведения конструкции рекомендуется очертить зоны, через которые будут в дальнейшем подводиться коммуникации (сделать в соответствующих местах отверстия под трубы). Сразу после монтажа стен следует приступать к установке стропил и укладке кровельного материала. На этом же этапе монтируется вентиляционная система, необходимая для отвода выхлопных газов.

Устройство мансарды

После завершения строительства наступает этап обустройства внутреннего пространства. Стен, пол и потолок мансарды утепляют посредством минеральной ваты или иного подходящего материала. После этого конструкции обшиваются листами USB или фанеры.

По окончании работ можно приступать к зонированию внутреннего помещения. Этот этап необходим, если мансарда используется как баня. Подобные конструкции требуют выделения отдельных комнат под парилку и место для отдыха.

Недостатки отдельного гаража:

  • более высокая стоимость гаража — в основном за счет отдельной крыши;
  • необходимость выходить на улицу, чтобы попасть в гараж;
  • большая потеря площади участка.

Как мы видим, проект гаража с мансардой может быть реализован как для пристроенного к дому так и для отдельно стоящего гаража. Мансардный этаж можно использовать в соответствии со своими потребностями. Здесь вы можете создать спортивную комнату, домашнюю сауну, гостевой домик, мастерскую, музыкальную студию — вообщем, управлять этим пространством так, как считаете нужным.

Какие габариты должны быть у гаража, чтобы сделать его функциональным?

Проект №8. Гараж на три автомобиля с мансардой

Ещё одно решение, которое сложно назвать просто гаражом. По сути, перед нами полноценный дом, только все жилые помещения в нем расположены на мансардном этаже, а не на первом, что более свойственно для обычных домов.

Особенности проекта:

  • место для стоянки трёх автомобилей, а чтобы каждому водителю было удобно заезжать, предусмотрено трое ворот;
  • в гараже есть пространство для оборудования зоны хранения — все инструменты, необходимые для ремонта авто, должны поместиться. Благодаря наличию трёх окон днём в гараже будет светло;
  • на мансардный этаж ведёт наружная лестница — необычное, но достаточно удобное решение, позволяющее полностью изолировать жилую зону от гаража;
  • на мансарде размещаются две спальни площадью 25 и 28 м², между ними расположен санузел, гостиная со столовой зоной и кухонный уголок;
  • одна из спален имеет выход на балкон.

Общая площадь — 178 м².

Стоит ли связываться с мансардной надстройкой?

Гаражи с мансардой в настоящее время считаются классикой строительства подобного типа конструкций.

Такая популярность среди автовладельцев обусловлена целым рядом преимуществ:

  1. Одной из главных проблем обслуживания гаража является полноценное его отопление и обогрев в холодное время года. С мансардным этажом обогреть гараж будет дешевле и проще: тепло от жилого помещения автоматически проникает в находящийся снизу гараж.
  2. Для застройки гаража с мансардой на 2-м этаже потребуется сравнительно небольшой участок земли, нежели в случае возведения 2-х отдельно стоящих сооружений. Следовательно, это позволит сэкономить на приобретении места под застройку.

Обычно, гаражный бокс возводится из бетонных блоков, плит и прочих материалов, обладающих высокими показателями устойчивости к температурным перепадам и прочностными характеристиками, за счет чего такое сооружение способно выдерживать и надстройки в виде мансард.

На этапе планирования проекта в первую очередь следует определиться с габаритными размерами будущего сооружения. Традиционно, размеры гаража подобной конструкции составляют 6х4 м. Если удачно спланировать и устроить крышку на мансарде, то под личное использование будет порядка 15-17.

В случае, если этого места не достаточно, то имеет смысл проектирования и возведения гаража на 2-е машины: это одновременно расширит «жилую» площадь и место для размещения транспортных средств.

https://youtube.com/watch?v=ja4D41dGk-g

Как создать проект гаража с мансардой

После того, как хозяева определились с местом, можно приступать к выбору или созданию проекта. Сделать это можно следующими путями:

Разработать самостоятельно.Если пойти по этому пути, то нужно четко усвоить, что производится строительство серьезного сооружения, поэтому разработать нужно все очень скрупулезно. В любом случае, консультация со специалистом лишней не будет.

Самостоятельная разработка дизайн проекта должна выполняться последовательно с учетом таких этапов:

Определение количества мест в гараже в соответствии с количеством автомобилей, для которых он будет использоваться.Решение функциональных возможностей мансарды: жилая она будет или нет.Определение размеров строения в соответствии с размером автомобиля, так как мансарду можно сделать и выступающей. Если предполагается производить мелкий ремонт автомобиля внутри, то нужно дополнительно увеличить площадь для размещения инструмента и возможности проводить ремонтные работы.Рисование плана на миллиметровой бумаге. С каждой стороны от автомобиля нужно оставить около метра для маневров, а также дополнить гараж местом для шкафчиков и проходами.Обязательно нужно учитывать место расположения лестницы на второй этаж. В некоторых проектах встречаются также лестницы, расположенные снаружи. Это делается из-за нехватки достаточного места внутри помещения.

Важно! При нанесении плана на бумагу нужно использовать только точные инструменты, чтобы впоследствии не получился неверный проект. После того, как план первого этажа закончен, нужно заняться вторым этажом

Для жилой мансарды обязательно стоит предусмотреть спальню, санузел и кухню. Если гараж по размерам большой, то на втором этаже может располагаться и больше помещений

После того, как план первого этажа закончен, нужно заняться вторым этажом. Для жилой мансарды обязательно стоит предусмотреть спальню, санузел и кухню. Если гараж по размерам большой, то на втором этаже может располагаться и больше помещений.

Вот еще несколько условий, которые нужно учитывать при разработке плана гаража с мансардой:

Кровля для строения должна быть выполнена по всем правилам, как для жилого дома.Для того, чтобы иметь возможность пропылесосить машину и включить какой-либо инструмент, стоит позаботиться об электричестве на первом этаже здания. Проводка также должна быть включена в проект гаража изначально.При создании проекта обязательно нужно определить материал, из которого будет выполнено здание. Он влияет на стоимость и время стройки, а также на прочность и время эксплуатации конструкции. Самым быстрым способом построить гараж, является каркасный метод, а использование современных теплоизоляционных материалов поможет сохранить тепло и препятствовать проникновению влаги внутрь. Очень распространены здания из бруса. Обязательно после подготовки проекта, его нужно нанести на бумагу, чтобы впоследствии не забыть ни один момент, даже поначалу казавшийся не слишком важным. Ведь в строительстве все нюансы в обязательном порядке должны быть соблюдены. Обязательно должны быть отображены на бумаге элементы, включающие два этажа.

Гараж с мансардой, проект которого изображен на фото, является более распространенным:

Выбор и расчет пеноблоков на гараж

Для начала надо определиться, какой пеноблок выбрать. Здесь надо брать золотую средину. Принцип выбора таков: чем легче и хрупче материал, тем меньше у него теплопроводность и теплее будет в помещении. Но несущая сила стен будет намного хуже в таком случае. Мы рекомендуем выбирать пеноблок для гаража средней прочности, в районе марок D600 – D900. У него средние показатели морозостойкости (F50-F75) и теплопроводность 0.18-0.21. К тому же, несущая сила будет вполне приемлемой для полноценного рабочего гаража. Главное – сделать все правильно.

Теперь рассчитываем сколько пеноблоков на гараж нам нужно. Стандартный размер блока: 600х300х200 мм, где 600 – длина, 300 – высота, 200 – ширина. Укладывать их можно как боком, так и плясом. Мы делали гараж таким образом, чтобы стена была шириной 20 сантиметров. Сам же блок имеет однородную плотность и не слоистый. Это значит, что со всех сторон он имеет одинаковую прочность на вертикальную нагрузку.

Рассчитаем теперь сколько нужно пеноблоков на гараж 11 метров длиной и 4.2 в высоту:

  1. 11000:600 = 18 блоков в длину.
  2. 4200:600 = 7 блоков в высоту.
  3. 18х7 = 126 блоков на 1 боковую стену и 252 блока на 2 стены.
  4. Дополнительно надо рассчитать тыл (если он не примыкает к дому) и торец, за исключением площади ворот.

Вроде определились, какие пеноблоки для гаража надо брать и как рассчитать их количество для постройки. Теперь рассмотрим процесс кладки материала. Использовать будем клей, поскольку с ним работать удобнее, расход гораздо меньше, а прочность – выше. К тому же, он по определению рекомендуется при работе с такими материалами.

Что нужно учесть перед началом строительных работ

Нужно получить разрешительные документы для стройки Перестроенный гараж подпадает под статус объектов жилой недвижимости, а это уже совсем другие критерии.

В плане безопасности строение обязано отвечать таким требованиям:

  • Прочность. Несущие конструкции должны с запасом выдержать дополнительный вес или их нужно усиливать. Высокую крышу нужно сделать устойчивой к ветровым и снеговым нагрузкам.
  • Пожарная безопасность. Необходимо использовать негорючие материалы или обрабатывать конструкции из дерева специальными пропитками и защитными экранами. Проводку следует прокладывать в стальных гофрированных каналах.

Заключение

Мансарда над гаражом – один из вариантов удачного распределения пространства и разделения постройки на функциональные зоны. Тщательно продумав планировку, получите ряд преимуществ и дополнительных возможностей. При выборе строительной компании, которая претворит вашу задумку в жизнь, следует учитывать опыт работы при выполнении подобных проектов.

Прочитать позже

Отправим материал на почту

Распечатать

Длина гаража:

Практичный минимум должен составлять 6 м, при этом оставшееся пространство используется для полок для хранения инструмента или как мастерская.

Как бы вы не использовали мансардный этаж — одно из его главных преимуществ, что шумы не достигают главного дома — самое место для мастерской или музыкальной студии.

Автономный гараж на две машины не должен быть слишком большим, чтобы не доминировать над домом.

Гараж может быть местом не только для автомобиля. Дополнительная площадь позволит вам хранить садовое оборудование и инструменты или предметы домашнего обихода , которых негде «втиснуть».

Практичный вариант гаража для семьи с частыми визитами гостей — дополнительная стоянка под навесом рядом с гаражом и гостевая комната в мансарде.

Задняя часть гаража, обращенная в сад используется как зона отдыха с мангалом.

  • гараж 31,88 м²,
  • места для хранения 6,69 м²,
  • туалет 3,18 м²

Планировка мансардного этажа:

  • прихожая 4,47 м²,
  • кухня 9,86 м²,
  • комната 8,45 м²,
  • ванная 3,03 м²,
  • балкон 8,17 м².

Если вы ищите проект гаража, которые включает в себя приятные бонусы, то обратите внимание на это решение —  гараж с беседкой с мангалом

Полезная площадь гаража 17,5 м², общая площадь мансарды  38,3 м², полезная 7,3 м²

Двухэтажный гараж, отдельно стоящий, из кирпича с двускатной крышей.

В задней части постройки есть кухня и ванная комната, внешняя лестница ведет на мансардный этаж.

Планировка гаража:

  • 1.1 — ванная 4,35  м²
  • 1.2 — мастерская 5,71  м²
  • 1.3 — кухня 14,52  м²
  • 1.4- гараж 34,51  м²
  • 1.5 -терраса 32,15  м²

Площадь второго этажа почти 40 м2 была разделена на 2 комнаты плюс дополнительная ванная комната и холл. Эта часть здания может быть выделена в студию, помещение под аренду или квартиру для ваших гостей.

Планировка мансарды над гаражом:

  • 2.1 — лестница 4,11 м²
  • 2.2 — балкон 9,81 м²
  • 2.3 — холл 12,63 м²
  • 2.4 — ванная 4,90 м²
  • 2.5 — комната 7,79 м²
  • 2.6 — комната 14,40 м²

Чтобы лучше использовать полезное пространство гаража можно совместить постройку с небольшой террасой с видом на сад.

Планировка гаража и мансарды:

  1. гараж 29,90 м²
  2. кладовка 5,20 м²
  3. коридор 5,40 м²
  4. терраса 20.00 м²
  5. лестница 5,00 м²
  6. прихожая 13.00 m²
  7. ванная 4,60 м²
  8. спальня 9,70 м²
  9. гостиная 11,30 м²
  10. кухня 4,40 м²

Если вы планируете построить двухэтажный гараж с квартирой на чердаке, этот проект может оказаться настоящим хитом. Гараж представляет собой классическое кирпичное здание в форме, увенчанное крутой двускатной крышей.  Традиционная архитектура гаража позволяет легко вписывать в любую среду.

Двое ворот, 260 х 224 см, ведут к гаражной части, запланированной на первом этаже. Внутри можно легко припарковать три машины, есть также место для велосипедов, косилок, мотоциклов или другого оборудования. Дополнительные функции  хранения или небольшой мастерской будет выполнять небольшое подсобное помещение, размещенное в углу гаража.

Планировка мансарды над гаражом:

  • 2.1 — холл 14,16 м²
  • 2.2 — кухня 4,17 м²
  • 2.3 — ванная 3,59 м²
  • 2.4 — комната 18,76 м²
  • 2.5 — комната 15,29 м²
  • 2.6 — балкон 4,86 м²

При планировании постройки гаража стоит задуматься об использовании пространства возле него , так этот проект гаража расширяет свою функциональность с помощью небольшого навеса, который служит дополнительным местом для парковки, а с другой стороны — является балконом для второго этажа.

Любое дополнительное пространство в гараже , такие как, полки , рабочие столы и шкафы , позволит более широко использовать эту площадь для различных целей. Чем больше места в гараже, тем удобнее будет им пользоваться.

Мечта многих водителей — хорошо оборудованная небольшая домашняя мастерская, которую, в идеале, хотелось бы использовать как свое личное пространство, и ваш гараж идеально подходит для этой цели.

Давайте подумаем о гараже в более далекой перспективе — ведь, жаль не использовать его для других целей. Из захламленного редко используемого помещения вы можете создать просторный, практичный и функциональный интерьер, который будет использоваться каждым членом семьи.

Что вы думаете о мансарде над гаражом? Мы что-то забыли или вы с чем-то не согласны? Пишите свои : все предложения приветствуются.
