Прицепы для мотоблоков своими руками

Соединение прицепа с автомобилем

Если используются и другие прицепы, то сцепной шар лучше выбрать такого же размера, как и у них.

При выполнении этого элемента прицепа нужно помнить, что чем меньше длина соединительной части, тем быстрее автоприцеп будет реагировать на движение автомобиля. Имеется ввиду, что даже при незначительном боковом перемещении ведущих колёс, прицеп тут же резко переместится за ними. Это может привести к повреждению груза в прицепе, его падению. Оптимальной считается длина 1,5-2,5 м в зависимости от назначения прицепа. В качестве материала лучше выбрать, как и для рамы, стальные трубы квадратного поперечного сечения в количестве трёх штук.

Соединение труб с рамой выполняется сварным, для большей прочности рекомендуется усилить его уголками. Перед сваркой выполняется примерка, чтобы сцепка выполнялась точно по оси прицепа.

Здесь же монтируется страховочный трос или цепь. При движении он не должен волочиться по земле. При желании возможно в месте сцепки установить небольшое раскладывающееся колесо для удобства транспортировки прицепа без автомобиля.

Сцепное устройство для мотоблока своими руками

Большое преимущество самодельного устройства в том, что владелец учитывает свои запросы и изготавливает его исходя из необходимых ему вводных: модели мотоблока, нагрузки, параметров навесного оборудования.

Но первое, что необходимо учитывать — на этот узел в любом случае будет приходиться повышенная нагрузка, поэтому важно со всем вниманием подойти к размерам, конструкции и уровню прочности всех частей этой детали. Правильно заданные параметры приспособления обеспечат максимально надежную агрегацию с мотоблоком, необходимую подвижность узла и долговечность его использования

Определяясь с конструкцией, обратите внимание на размеры фаркопа своего мотоблока и особенности навесного оборудования (уже имеющегося и того, которое планируется приобрести). Первоочередная задача заключается в обеспечении максимальной совместимости агрегата со всеми необходимыми навесными и прицепными устройствами

Немаловажной является и простота в использовании и возможность агрегации с оборудованием, имеющим различные параметры. Основная рабочая деталь, как правило, имеет П-образную форму и служит кронштейном, который посредством имеющихся в нем отверстий закрепляется на мотоблоке

К другой его стороне крепится стойка навесного приспособления

Основная рабочая деталь, как правило, имеет П-образную форму и служит кронштейном, который посредством имеющихся в нем отверстий закрепляется на мотоблоке. К другой его стороне крепится стойка навесного приспособления.

Перед сборкой сцепки внимательно читаем инструкцию

Основные детали телеги

Типовая конструкция тележки для мотокультиватора состоит из определённого набора элементов, но её несложно переделать под свои потребности. Например, владелец мотоблока может решить, что нужны дополнительные компоненты. Основные детали будут такими:

Подвеска. Она может быть осевого или портального типа. Допускается установка амортизатором, но с ними снизится грузоподъёмность, а вся конструкция будет более сложной. Упругие элементы не требуются, если владелец планирует ездить на невысокой скорости, при этом шины колёс имеют довольно высокий профиль.
Рама. Её сваривают из отрезка профилированной трубы.
Кузов. Варианты: с откидными или неподвижными бортами. Материалы: стальной лист, древесина или фанера. Металл соединяют сваркой, дерево — металлическим уголком. Стальная телега выглядит основательно, она более надёжна. Недостаток — большой вес.
Дышло. Этот компонент соединяет мотоблок и прицепное устройство. Длину следует подбирать так, чтобы было удобно поворачивать.
Сиденье. Его фиксируют к тележке или сцепному устройству.
Руль

Самое важное при разработке этого механизма — добиться, чтобы на неровной местности не возникал риск деформации, а также не было повышенных нагрузок на скручивание. Задача рулевого механизма — обеспечить горизонтальное сочленение шарнирного типа с двумя степенями свободы.

Тележка опирается на два или четыре колеса. Соответственно, она получается двухосной или четырёхосной. Что выбрать, владелец мотоблока решает сам. Вариант с четырьмя колёсами устойчивее, но он сложнее в изготовлении. Кроме того, двухосная телега весит больше, чем двухколёсная. Рекомендуется ориентироваться на мощность мотоблока.

Культиватор как тяговый агрегат для плуга

Основное условие подобного сочетания механизмов – создание достаточного тягового усилия для работы лемеха плуга.

Лёгкие садовые культиваторы с мощностью двигателя до 3 л. с. и весом 15-40 кг легко справятся с рыхлением огорода площадью до 60 соток, но не обеспечат эффективную работу прицепных орудий.
Средние и тяжёлые культиваторы с весовыми параметрами от 40 кг и силовой установкой от 4,5 л. с. мощности успешно обработает до 2 га плотной почвы земельного участка.

На подобных машинах целесообразно устанавливать дополнительное прицепное оборудование для расширения их функциональных возможностей.

Изготовление самодельного прицепа для мотоблока своими руками

Для изготовления самодельного прицепа для мотоблока своими руками стоит придерживаться определённой последовательности действий. Предлагаем с ней познакомиться.

ФОТО: a.d-cd.netРама корпуса

Для изготовления рамы берется металлопрокат с подходящей формой и размером поперечного сечения. Работы выполняют в следующей последовательности:

Иллюстрация
Порядок действий

Прокат отрезается в размер. Количество элементов и их параметры зависят от габаритов и грузоподъёмности будущего кузова

Подготовленные отрезки свариваются между собой, формируя каркас с поперечинами. Их пространственное положение тщательно контролируется

Особое внимание уделяется углам, под которыми располагаются соседние элементы

Собранный каркас дополнительно проваривают по периметру, что обеспечивает достаточную прочность готовой конструкции

Ходовая часть

Сборочные работы по изготовлению ходовой части самодельного прицепа выполняются в следующей последовательности:

Иллюстрация	Порядок действий
	При изготовлении своими руками оси для прицепа, в трубу ввариваются полуоси от «Жигулей». По краям и по центру трубы привариваются швеллеры, к которым будет крепиться рама
	Рама приваривается к балке. Для этого конструкцию переворачивают и формируют сварочный шов с обратной стороны
	Конструкцию переворачивают. В местах соприкосновения рамы с осью элементы сваривают между собой, предварительно установив уголки
	Для дополнительного усиления рамы приваривают поперечины. Их располагают в соответствии с чертежом
	Устанавливают колёса. Проверяют их параллельность. Его конструкцию сварена правильно, колёса встанут верно
	Приваривается дышло, если это не было сделано ранее

Кузов, обшивка каркаса

Формирование кузова выполняется в следующей последовательности:

Иллюстрация	Порядок действий
	К раме привариваются вертикальные стойки. Их высота зависит от объёма изготавливаемого прицепа для мотоблока. В среднем их высота 42 см
	Вертикальные стойки соединяются между собой горизонтальными элементами. Пространственное положение каждого тщательно контролируется. При необходимости, приваривается сидение. Конструкция устанавливается в сборе
	Для крепления обшивки к раме привариваются дополнительные элементы. Предусматриваются горизонтальные и вертикальные детали
	Крепится поддон. Может использоваться листовой металл толщиной до 2 мм. Сначала поддон прихватывают, а затем аккуратно приваривают по всему периметру
	Устанавливаются борта. Для их изготовления используется листовой металл либо металлопрофиль
	К раме привариваются петли для откидного борта. Ответная часть приваривается к самому откидному борту. Элемент устанавливается на место
	Приваривается конструкция, позволяющая зафиксировать откидной борт во время движения

Тормоза на прицеп к мотоблоку своими руками: порядок изготовления

Чтобы прицеп к мотоблоку случайно не покатился, стоит вовремя задуматься, как сделать тормоза. При их наличии существенно повысится безопасность эксплуатации прицепной конструкции. Для изготовления тормозов на прицеп к мотоблоку своими руками надо иметь в наличии тягу, трос и барабан. Работы выполняются в следующей последовательности:

крепим барабан на ступице одного из колёс;
к тормозному диску привариваем отрезок трубы;
надеваем механизм на ось;
на оси закрепляем тормозные колодки с тросом. Последний протягиваем к рычагу, который устанавливаем рядом с сиденьем водителя.

Предлагаем посмотреть видео, в котором рассказывается, как изготовить тормоза на прицеп для мотоблока своими руками:

Watch this video on YouTube

Прочие детали

Кроме перечисленных элементов возможна установка дополнительных деталей, которые расширят функциональные возможности прицепа для мотоблока. При изготовлении прицепного устройства своими руками можно предусмотреть установку:

откидной лавки. Её крепят к переднему бортику кузова, используя в качестве опоры боковые части;
запасного колеса, которое может потребоваться при выполнении работ за пределами дома. Чаще всего для его размещения выбирают боковой борт либо нижнюю часть поддона. Для исключения его смещения используется специальный крепёж;
небольших ящичков либо специальных сумок, располагающихся вблизи сиденья водителя. Их используют для хранения мелкого инструмента, который может потребоваться при выполнении ремонтных работ.

ФОТО: a.d-cd.netФиксация запасного колеса может производиться по-разному

Самостоятельный монтаж мотоблочного прицепа ‒ проще не бывает

Как сделать прицеп к мотоблоку своими руками? Главное, что вам необходимо для экономии затрачиваемых сил и избегания нежелательных ошибок ‒ это правильные чертежи прицепа для мотоблока и схемы.

Подобрав точные чертежи своими руками и размеры планируемого прицепа, нужно просчитать все нюансы при изготовлении.

Продумать, для перевозки чего изготавливается телега: будет ли это некрупногабаритный, легкий груз или, скорее всего, тяжелый. Исходя из этого, выбирать материал по прочности для каркаса и обшивки прицепа.
Если прицеп будет самосвальным, двухосным, с большой грузоподъемностью, то есть необходимость оснащения его гидравлическим приводом. Это нужно для легкого опрокидывания.
Для модели с одной осью (одноосный) вполне хватит устройства ручного типа.
Для безопасности телегу, у которой грузоподъемность будет больше 350 кг, необходимо оборудовать механическим самодельным тормозом. Когда мотоблок с тележкой будет достаточно загружен, то при спуске с горки его остановить будет невозможно. Но так как сделать тормоза на прицеп к мотоблоку самостоятельно достаточно сложно, поэтому лучшим вариантом будет помощь квалифицированного человека.

Легковой прицеп своими руками самосвального типа

Нередко АП необходим для перевозки сыпучих грузов – речного песка, гравия или щебня. Разгружать строительные материалы из обычного кузова неудобно – время на разгрузку уходит много. Облегчить задачу можно, установив на прицеп кузов самосвального типа, с механизмом опрокидывания назад.

Рама с осью в такой конструкции имеют подвижное соединение, а спереди устанавливается ручной механизм подъема кузова.

Можно механизм и не устанавливать, но тогда необходимо спереди приварить подпорку. В этом варианте кузов назад будет опрокидываться под собственным весом при снятии стопорного устройства.

Для самодельного прицепа самосвала важно, чтобы борта у него опрокидывались

Самостоятельное изготовление тормозов

Изготовить самодельные тормоза на прицеп мотоблока будет очень просто, если мастер заблаговременно убедится в наличии всех необходимых материалов, а также инструментов. Необходимо учитывать, что для эффективного торможения настоятельно рекомендуется устанавливать тормоза на каждое колесо. Это позволит быстро остановиться даже при движении на большой скорости, а также избежать разворота прицепа.

Необходимые инструменты и материалы

Планируя изготовить самодельные тормоза для тележки мотоблока, необходимо подготовить материалы и инструменты. В качестве основы для будущих тормозов лучше всего использовать следующие детали мотоцикла:

тормозной барабан;
колодки;
колесные спицы.

В процессе сборки мастеру потребуется использовать стандартный набор инструментов, а также сварочный аппарат, что позволит сделать все соединения конструкции прочными и надежными.

Для корректной работы тормозов потребуется выполнить проточку дисков. Подобные манипуляции лучше всего доверить профессионалам, поскольку у них есть необходимая квалификация и оборудование для таких работ.

Для успешного выполнения работ настоятельно рекомендуется использовать чертежи тормозной системы выбранной модели, которая используется в качестве основы для самодельной конструкции. Поскольку система включает в себя множество деталей, следует быть предельно внимательным и устанавливать узел в полном соответствии со схемой, иначе велика вероятность их некорректной работы или быстрой поломки.

Тормоза необходимо устанавливать на каждое колесо

Порядок сборки тормозов

После того, как все детали были соответствующим образом подготовлены, целесообразно приступать непосредственно к сборке самодельных тормозов. Для этого потребуется демонтировать тяги и тросы с дисков, проточить их и придерживаться следующего алгоритма действий:

Надеть проточенные барабаны на ступицы, закрепить их.
Образовавшийся зазор между дисками необходимо закрыть, используя проволоку из прочного металла.
Установить диск на ось, закрепив его при помощи втулки. Следует убедиться в надежном креплении диска и отсутствии вероятности его смещения при работе устройства.
Приварить к оси уголок или кусок трубы для более качественной фиксации диска.
Прикрепить к барабанам тросы, после чего протянуть их к системе управления.

Обязательно почитайте: Купить японский мотоблок

Управление тормозами осуществляется посредством специального механизма, который можно взять из автомобильного ручного тормоза. Можно изготовить его самостоятельно из подручных материалов.

Необходимо отметить, что по мере эксплуатации некоторые элементы конструкции подобных тормозов могут существенно изнашиваться и потребовать замены. К примеру, это могут быть тросики, в связи с чем рекомендуется использовать при сборке элементы с минимальной степенью износа.

Разобравшись, как сделать тормоза на тележку для мотоблока своими руками, можно доработать конструкцию для большего удобства в использовании. Самым очевидным улучшением является установка пружины, которая возвращает рычаг в обратное состояние, что позволит переключать тормоза без существенных усилий. Подобный элемент может размещаться не только на тормозном механизме, но и на тросике, а также других узлах конструкции, что позволяет каждому подобрать оптимальный вариант.

Если для сборки используются автомобильные тормоза, следует учитывать наличие в их конструкции элемента, выключающего контрольную лампу

Несмотря на то, что в машине он имеет важное значение, для прицепа он абсолютно бесполезен, поэтому рекомендуется демонтировать его для упрощения конструкции

Какие инструменты и материалы нам понадобятся

Стальной профиль (квадратная труба), 20-40мм или 30-50мм, для изготовления рамы и рулевого механизма;
Стальной уголок толщиной 3 мм, со стороной 30-40мм;
Листовое железо 1,2-2мм, или профнастил с мелким шагом для изготовления кузова. Этот элемент можно изготовить из досок или фанеры;
Труба стальная для изготовления оси (в зависимости от конструкции колес);
Колеса с пневматическими шинами, соответствующие расчетной нагрузке
Болты, гайки, и прочий крепежный инструмент;
Заклепочник с набором заклепок разного размера;
Угловая шлифовальная машина (болгарка) с отрезными и обдирочными дисками;
Сварочный аппарат;
Сверлильный станок или дрель.

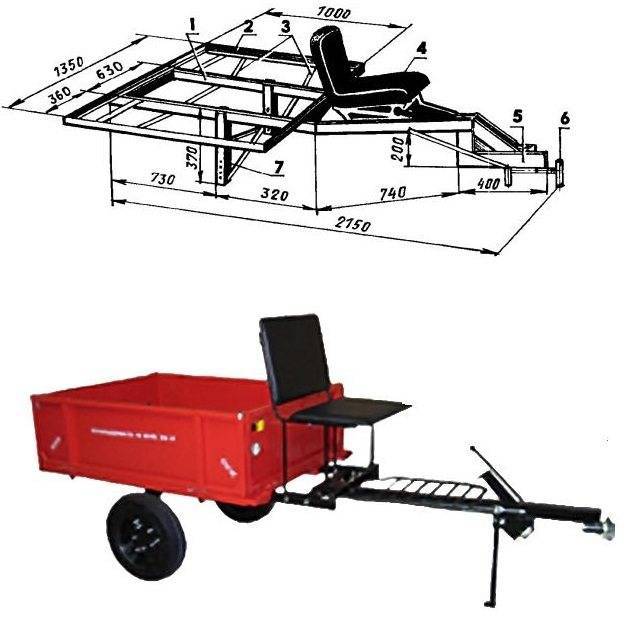

Чертежи для тележки лучше разработать самостоятельно, исходя из характеристик вашего мотоблока. Мы предлагаем для ознакомления типовую конструкцию.

Иллюстрация дает общее представление об изделии. При разработке собственного проекта вы сами определите, какие элементы конструкции в каком сочетании должны присутствовать в тележке.

Формирование кузова

Затем к готовой раме советуют приварить вертикальные стойки нужной высоты, которые между собой тоже соединяются горизонтальными полосками. На каждом этапе тщательно вымеряются углы и пространственное расположение элементов.

Обратите внимание!

Дачный умывальник своими руками — обзор простых и сложных конструкций (97 фото лучших идей)
Как сделать садовую (строительную) тачку своими руками: подробная инструкция с описанием + 85 фото свежих идей
Как сделать скамейку своими руками — 90 фото лучших идей от мастера. Обзор готовых чертежей, схем и размеров скамейки

Для поддона может быть использован металлический лист, имеющий толщину до 2 мм. На первом этапе его только слегка «прихватывают» сваркой, потом уже идет приварка по всему периметру прицепа.

Чертежи прицепа для мотоблока

Условно, прицеп можно разделить на несколько основных узлов: водило, рама, кузов, колеса.

Водило, включает в себя несколько деталей, соединенных сваркой. Основную нагрузку здесь, на себя берет стык дышла с корпусом поворотного узла, поэтому это место усиленно 4-мя ребрами жесткости.

Водило

1 — корпус поворотного узла, 2 — дышло (труба 49×3, L1850), 3 — рамка подножки (уголок 25x25x4), 4 — упор (труба 58×4), 5 — ребро жесткости (s4), 6 — накладка (полоса 25×4).

Рама изготовлена из стальных элементов: труб, прямоугольного и круглого сечения, уголков и прутка. Они сварены между собой, и образуют конструкцию (раму), конструктивные особенности рамы обусловлены сельской местностью, где при езде дорога изобилует неровностями, ямами и т.д.

Для колесной оси, используется стальной стержень диаметром 30мм, который соединен при помощи сварки, косынками с лонжеронами и корпусом продольного шарнира, и угловыми опорами. Длина стержня 1070мм, длина выбрана такой, чтобы колеса не выступали за обводы кузова.

Рама прицепа

1 — раскос (уголок 21 х21 хЗ), 2 — рамка сиденья (уголок 21x21x3), 3 — стояк (труба 50x25x4), 4 — стойки сиденья (уголок 40x40x4), 5,14 — подкосы передние (труба 50×25), 6, 15 — лонжероны продольные (уголок 40x40x4), 7, 8 — опоры колесной оси правые (уголок 32x32x4), 9,16 — подкосы задние (труба 50×25), 10 — поперечина усиливающая (уголок 40x40x4), 11 — корпус продольного шарнира (труба 58×4), 12 — ось колесная (пруток 0 30), 13,17 — лонжероны поперечные (уголок 40x40x4), 18 — косынки (s4).

Кузов прицепа – выбираем материал изготовления

Кузов прицепа, сделан из досок, толщиной 20мм, для большей прочности, на углах он усилен металлическими накладками. К раме, кузов крепится при помощи трех опорных рамок из бруса 50*50мм и болтов.

Данная телега, в основном предназначена для перевозки грузов в мешках, поэтому её борта не откидываются.

Также, кузов прицепа можно сделать из разных подручным материалов, листового металла, толщиной не менее 1-1,2 мм, профнастила, досок и даже пластика. Для кузова подойдет любой материал, если он отвечает вашим задачам и требованиям. Здесь надо рассчитать нагрузку, тип перевозимых грузов и т.д.

– Наиболее универсальным вариантом, будет изготовление кузова и листа металла, а чтобы продлить срок службы прицепа, металл следует загрунтовать и покрасить.

– Для кузова из дерева, на углы устанавливают металлические накладки, это придает жесткости и прочности самодельному прицепу. Крепление к раме выполняют болтами и трех опорными рамками.

– При изготовлении кузова из профнастила, не лишним будет установка дополнительных ребер жесткости.

Ось и колеса для прицепа мотоблока

Колеса в данном прицепе позаимствованы от мотоколяски СЗД, колеса идут со ступицами в сборе, а ось обточена под посадочный диаметр.

Для изготовления колесной оси, понадобится стальной стержень длиной 1-1,05 метра. Такая длина стержня обусловлена размера нашего самодельного кузова прицепа. Сделайте уголки и косынки стальными опорами. Использую сварочный аппарат приварите продольный шарнир и лонжероны к стальном стержню используя косынки и уголки. Ось кронштейна и серьги одеваются на лонжероны.

Колеса для самодельного прицепа, подойдут от любой техники, лишь бы они подходили по размеру. Так, довольно просто приладить колеса от Жигулей или мотоколяски, в последнем варианте уже имеются ступицы с нужным нам диаметром оси.

Те, кто силен в технике, утверждают, что можно использовать колеса от садовой тележки, радиус которых составляет 16-18 дюймов, и замечательно подходит под прицеп.

Прицеп, соединяется с мотоблоком при помощи консоли, консоль, сделана таким образом, чтобы подходить под штатную сцепку мотоблока, для навесного оборудования. Верхняя часть консоли представляет из себя ось, вокруг которой вращается поворотный узел водила, в двух подшипниках. Подшипники прикрыты пыльниками, а пространство между ними, заполнено смазкой. Возможно, будет полезна тема “Тележка для мотоблока своими руками”.

Водило соединено с рамой прицепа, шарнирно, т.е. дышло вставлено в трубчатый корпус продольного шарнира, все это зафиксировано болтом М8 и упорным кольцом. На не ровной дороге, это позволяет колесам прицепа, быть независимыми от положения колес мотоблока.

Поворотный узел водила

1 – консоль, 2 — пыльники, 3,6 — подшипники 36206, 4 — корпус, 5 — втулка распорная, 7 — втулка дистанционная, 8 — шайба, 9 — гайка М20х2,5, 10 — масленка, 11 — дышло.

Самый простой прицеп

Для модели понадобятся трубы, параметры которых 60 на 30 мм

Они привариваются друг к другу, образуя при этом главный элемент- раму.
Далее к ним приваривается перекладина, сделанная из прочной стали.
После чего также при помощи сварки добавляются стойки, которые выполняются из прикрепленных поперечно труб.
Окончанием сварки является прикрепление опор углов.
Сам кузов можно сделать не только из металла, но из дерева
В этом случае срок его эксплуатации будет немного короче, но при правильной обработке материала, он будет достаточно прочным и надежным.
Но при применении любого материала необходимо уделить внимание дну, желательно, чтобы оно было двойным.
Так как именно на дно будет основная нагрузка, поэтому важно, чтобы оно было прочным и не подвело во время работы. Не стоит сильно утяжелять прицеп, так как такой подход будет создавать дополнительную нагрузку на мотоблок.

Необходимые инструменты и материалы

Существует определенный набор инструментов, которые необходимы для изготовления сцепки, однако в их число не входит ничего экзотического. Обычно всё, что требуется для сборки подобных деталей, есть в хозяйстве любого владельца, возделывающего свой земельный участок. Потребуются следующие инструменты:

аппарат для сварки;
болгарка;
дрель или сверлильный станок,сверла по металлу;
инструменты для измерений (рулетка, линейка, угольник);
ключи;
крепежные элементы (болты, шпильки).

Надо подчеркнуть, что в данном случае очень важно, чтобы отверстия, которые вы будете сверлить в детали, в точности совпадали с болтами и шпильками — люфт в диаметре нежелателен, поскольку сократит срок службы используемых навесок и прицепов. При этом в процессе изготовления имеет смысл сначала делать в детали отверстия меньшего диаметра (от 5 мм), а потом расширять более широкими сверлами (до 12-16 мм, в зависимости от диаметра болтов) — такой подход ускорит и облегчит эту часть работы, одновременно позволяя выверить отверстия максимально точно

Для изготовления корпуса можно использовать швеллер подходящего размера, а если такого нет, можно выкроить деталь из металлического листа.

Очень удобен вариант регулируемой сцепки — такая конструкция позволит присоединять навесные устройства разных классов, поколений и брендов. Даже если на данный момент эта конструкция не актуальна, не стоит забывать, что в хозяйстве могут со временем появляться разные устройства, и возможность удобной агрегации любого из них существенно расширит выбор, позволяя исходить только из желаемых рабочих характеристик оборудования.

Изготовление самодельного прицепа для мотоблока своими руками

Технология создания любой машины примерно одинакова. Сначала изготавливаются все детали, затем начинается сборка.

Рама корпуса

Начинать надо с изготовления рамы, к которой, в процессе изготовления других деталей, их следует примерять и смотреть, как компонуется всё изделие. Как правило, это прямоугольное изделие, имеющее размеры около 1500?1000 мм.
