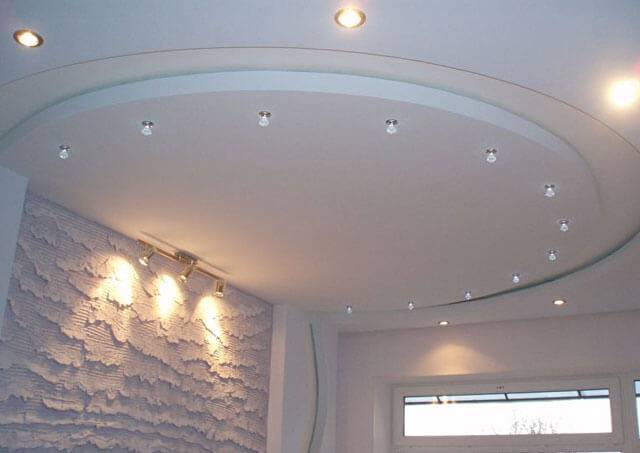

Потолок из гипсокартона — преимущества и недостатки конструкции

Крепление подвесов

Перед тем как крепить профили для гипсокартона, основание необходимо разметить и установить по разметке подвесы.

Они бывают двух видов: прямые и со спицей.

Прямой подвес представляет собой перфорированную металлическую полоску, в которой есть отверстия для крепления к основанию и отверстия для крепления профиля к самому подвесу.

Прямой подвес и способ фиксации в нем профиля

Подвес со спицей применяется для устройства гипсокартонных подвесных потолков. Состоит из фигурной металлической пластины, к которой крепится профиль, разжимного элемента и тяги (спицы). На конце спицы имеется крюк, через который подвес крепится к основанию. С помощью разжимного элемента тяга выпускается на нужную длину.

Подвес с тягой

Выбор крепежа зависит не от вида подвеса, а от материала несущего основания. Если это дерево, можно использовать обычные саморезы по дереву или гвозди.

Для крепления в кирпичное или бетонное основание применяют дюбель-гвозди, под которые необходимо высверлить отверстия диаметром, равным диаметру дюбеля для гипсокартона.

Для пустотелого кирпича или газобетона лучше выбирать дюбели с поперечными насечками и распорными усами.

Дюбели для пустотелого кирпича

От того, как зафиксированы подвесы, зависит прочность всей конструкции.

Но здесь важна не только надежность крепления, но и правильное определение их положения, так как крепить профиля для гипсокартона нужно на определенном расстоянии друг от друга.

  1. Ширина листа ГКЛ 120 см, поэтому профили должны располагаться параллельно друг другу на расстоянии 40 или 60 см между осями. Это позволит крепить на один крайний профиль два смежных листа.
  2. Подвесы фиксируются строго на одной линии, которая размечается заранее. Отклонение от нее не позволит вам установить профиль.

Если установить профиль в направляющие, можно обойтись без предварительной разметки

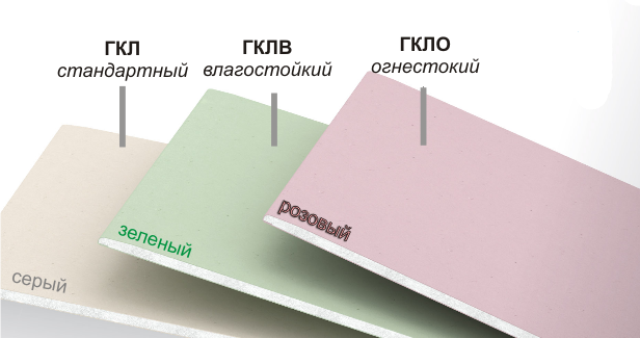

Какой бывает ГКЛ

Гипсовые листы представляют собой плиту из гипса, заключенную в «обложку» из бумаги с двух сторон. Различные добавки в гипсовую смесь при их производстве, придают разным типам таких листов разные свойства. Чаще всего, применяются только два вида таких листов – влагостойкие и обычные.

Однако, есть еще несколько типов этого универсального материала. Некоторые типы ГКЛ выдерживают большие температуры и называются «огнестойкими», хотя это не означает, что они могут выдерживать открытый огонь долгое время.

Наиболее важным параметром, не считая влагостойкости, при выборе ГКЛ будет его толщина. Листы могут быть от 6 до 16 миллиметров, из которых, наиболее популярными стали детали, толщиной 6,9 и 12 миллиметров. У разных производителей эти цифры могут отличаться на полмиллиметра и тогда, значения будут больше. Длина одной детали, обычно, составляет 250 сантиметров, при ширине в 120.

Комплектующие и инструменты

Перед тем как делать навесной потолок из гипсокартона, стоит позаботиться о закупке комплектующих для работы и подготовке перечня инструментов. В первую очередь понадобится, собственно, гипсокартон (ГКЛ) и стальные профили. В зависимости от области применения данные материалы могут отличаться.

В частности, гипсокартон бывает таких видов:

  • Стандартный. Материал применяется для обшивки потолка во всех жилых помещениях, которые не подвергаются специфическому воздействию.
  • Водостойкий. Используется для помещений с повышенным уровнем влажности – кухни, ванные комнаты или санузлы. Желательно покрыть такой гипсокартон дополнительным слоем влагостойкого покрытия.
  • Гипсоволокнистые плиты – это материал повышенной прочности с добавлением целлюлозных волокон в поверхностных слоях.

Размеры листов гипсокартона также могут отличаться. Если ширина их стандартна и составляет 120 см, то длина может колебаться в пределах 200-300 см. Варьируется и толщина материала от 6,5 мм до 12,5 мм.

Кроме того, выпускаемые гипсокартонные листы могут иметь кромки разной формы – прямой, полукруглой, закругленной, утонченной.

Что касается металлопрофилей, то для сборки каркаса под навесной потолок из гипсокартона применяется два их типа, а также несколько разновидностей крепежных элементов.

Для сборки каркаса понадобятся:

  • Профили UD (направляющие). Они монтируются по периметру комнаты с отступом от чернового потолка.
  • Профили CD (основные). Из таких элементов собирается основной каркас подвесного потолка.
  • Прямые подвесы позволяют прикрепить основные профили к потолку.
  • Соединители «крабы» служат для стыковки поперечных и продольных профилей в единую конструкцию.

Кроме того, в процессе работы нужны будут следующие инструменты и дополнительные материалы:

  • перфоратор;
  • шуруповерт;
  • строительный нож;
  • уровень – водяной или лазерный;
  • уплотнительная лента;

  • дюбели;
  • саморезы с прессшайбами;
  • отбивочный шнур;
  • шпатель;
  • шпаклевка.

Плюсы и минусы

Такой материал, как гипсокартон, отличает целый перечень достоинств:

  1. На основу из гипсокартона можно наносить финишную отделку в самых разнообразных стилях.
  2. Материал обеспечивает качественную тепло- и звукоизоляцию, которую можно дополнительно усилить, если соорудить пристройки или ниши.
  3. Процесс установки встроенных осветительных приборов не составляет труда.
  4. В гипсокартонном коробе потолка можно замаскировать провода электроэнергии, связи или прочих телекоммуникационных линий.

Если говорить об отрицательных сторонах работы с гипсокартоном, то можно выделить следующие моменты:

После монтажа листов необходимо качественно затереть все швы на стыках.
Для качественной укладки потолка из гипсокартона необходимо, по меньшей мере, два человека.
Монтаж материала на потолок снижает высоту помещения.
Важно тщательно провести расчеты, поскольку ошибки в нарезке материала могут стать причиной появления трещин и других повреждений.

Проектирование и выполнение расчета

Начальный этап создания потолка из металлопрофиля заключается в его проектировании и проведении соответствующих расчетов. Для этого нужно приготовить несколько листов бумаги, угольник, линейку, карандаш и ручку.

Чтобы выполнить замеры в помещении, потребуются линейка и лазерный или гидравлический уровень. Для деления потолочной поверхности на участки и ее разметки необходимы маркер и специальная отбивочная нить.

Работу выполняют в определенной последовательности:

Замеряют длину каждой стены помещения. Даже в прямоугольных комнатах противоположные стороны имеют разные размеры

Зрительно это может быть незаметно, но для разметки подвесной потолочной конструкции это обстоятельство имеет немаловажное значение.
Расстояния измеряют от пола до потолка в каждом из углов, в середине каждой стены и в центре комнаты.
Находят угол с наименьшей высотой на основании данных, которые были получены раньше. В этом месте затем измеряют расстояние от перекрытия до плоскости подвесной гипсокартонной конструкции

При расчете данного параметра нужно учитывать два важных нюанса – высоту комнаты и вид коммуникаций и объектов, которые планируется разместить в промежутке между ГКЛ и черновой основой. Оптимальным принято считать расстояние, равное 50 – 65 миллиметров. Его будет достаточно для электропроводки и крепления точечных осветительных приборов.
Рисуют линии подвесного потолка. Пользуясь уровнем, карандашом и специальной нитью по периметру помещения наносят разметку будущей потолочной конструкции, согласно которой предстоит смонтировать каркас с применением деревянного бруса или профилей из металла.
На бумажном листе рисуют план комнаты в масштабе с указанием всех размеров и схему каркаса для потолка из гипсокартона.
Наносят на бумагу разметку мест монтажа направляющего профиля и крепежных элементов, которые располагают с интервалом, равным от 25 до 40 сантиметров.
На схеме отмечают линии нахождения потолочных профилей. Для ячеистой конструкции расстояние между ними делают равным 60 сантиметрам – эта величина составляет половину длины листа гипсокартона. При поперечной установке этот промежуток должен не превышать 30 – 40 сантиметров. Следует не забывать, что края двух смежных плит нужно будет крепить к одному и тому же профилю, а на плане линии проводят посередине ПП.
Схему дополняют отметками мест размещения подвесов через 40 – 60 сантиметров и точками монтажа осветительных приборов и элементов электропроводки.
Чертеж переносят с бумажного листа на заранее подготовленное потолочное перекрытие с использованием рулетки и специальной нити. Горизонтальность плоскости проверяют при помощи уровня.
Основываясь на схеме монтажа каркаса на потолок из профиля, рассчитывают количество всех комплектующих изделий, включая крепежи и соединители.

ГКЛ и подвесную конструкцию для их крепления располагают перпендикулярно оконным рамам и плоскости стекол длинной стороной.

Как проверить лазерный уровень на точность?

В процессе работы прибор переносят, перевозят. Измерительная техника, эксплуатируемая на стройке не застрахована от толчков и падений. Время от времени прибор проверяют на точность.

Для проверки горизонтальных линий понадобится:

  • штатив или ровное прочное основание для установки инструмента;
  • помещение с расстоянием между двумя стенами напротив около 5 метров.

Начиная поверку, прибор устанавливают у первой стены (А), отмечая центр луча на ее поверхности. Затем уровень поворачивают на 180 градусов, фиксируя центр луча на противоположной стене (В).

Инструмент переносят к стене В, не поворачивая и регулируют штативом или основанием так, чтобы центр луча совпал с отмеченной ранее на стене В точкой. После этого снова поворачивают уровень на 180 градусов.

Отмечают центр луча на стене А. Разница между получившимися точками и будет погрешностью измерения прибора. На расстояние между стенами 5 метров погрешность не должна превышать величину 2 мм.

Способы нанесения разметки

Их несколько, и для каждого применяется водяной, строительный или лазерный уровень. Давайте рассмотрим каждый вариант подробнее.

Водяной уровень

Инструмент для нанесения метки – водяной уровень

Водяной уровень – недорогой прибор, который прост в применении, но при его использовании потребуется помощник. Принцип работы инструмента для разметки каркаса под натяжной или подвесной потолок из гипсокартона прост. Уровень нужно заполнить водой, чтобы она находилась на нулевой метке в двух колбах. Контроль осуществляется путем приближения одного сосуда ко второму.

После того как все выставлено, одному человеку нужно приложить конец к поставленной метке на стене таким образом, чтобы нулевая точка прибора и нужный уровень воды совпали с меткой. Далее, второй человек направляется во второй угол помещения и осуществляет попытку поиска положения, при котором в его колбе уровня будет достигнута нулевая точка, здесь и наносится метка. Та же процедура выполняется по всему периметру помещения.

После того как все метки проставлены, с помощью малярного шнура или профиля полученные точки соединяют между собой. Разметка потолка по меткам при помощи инструмента завершена.

Строительный уровень

Инструмент для нанесения метки – строительный уровень

Применение строительного уровня – наименее точный способ нанесения меток под подвесной потолок из гипсокартона. При его использовании возникает много рисков допуска погрешности, и подойдет этот инструмент лишь для маленького помещения.

Уровень прикладывают к стене так, чтобы один его конец был на нужной метке. Далее находят положение, при котором воздушная точка будет четко по центру, и выставить еще одну метку на стене. После этого можно выбрать наиболее приемлемый вариант из двух:

  • применяя уровень, выполнять расстановку меток по стене по нужной высоте. Контроль осуществляется путем прикладывания уровня к стене;
  • используя малярную нить, проложить линию по всей стене на нужной высоте. Один конец нити расположить на ориентировочной метке. Нужно натянуть ее так, чтобы она ровно проходила через нанесенную метку. Протягивать нить нужно до самого угла комнаты и следить, чтобы она проходила четко через две нанесенные точки.

Разметка на остальных стенах помещения выполняется аналогично. Если нет нити, применяется рулетка. Она проводится через точки, а далее при помощи карандаша и линейки чертится ровная линия.

Для больших помещений этот вариант не подойдет, так как линия может получиться кривой.

Лазерный уровень

Инструмент для разметки – лазерный уровень

Его стоимость выше, чем первых двух приборов, но качество разметки ее оправдывает. Лазерный уровень предназначен для разметки как на стене по периметру помещения, так и на поверхности потолка при креплении профилей каркаса.

Принцип работы прибора не вызовет сложностей. Он устанавливается на нужной высоте. Далее есть два варианта:

  • монтаж несущих профилей сразу же по линии от лазера. Современные модели приборов данного типа дают проекцию одновременно на все четыре стены;
  • проведение разметки по лучу с помощью карандаша сначала на одной стене, а после – на остальных. После этого нужно закрепить профили под потолок из гипсокартона.

Натяжной потолок на основе из гипсокартона

Выполнение разметки займет немало времени, но выполнить ее своими руками реально. Нужно просто следовать советам и рекомендациям, тогда качество потолка из гипсокартона будет гарантировано.

Видео-совет:

Как пользоваться?

Лазерные уровни различают по следующим параметрам:

  • тип питания, аккумуляторный или от сменных батареек;
  • наличие пульта дистанционного управления, переключающего режимы издалека;
  • механизм самовыравнивания;
  • угол рассеивания луча, возможность проецировать отметки вкруговую.

Сравнивая характеристики, выбирают наиболее подходящий вариант.

Для пола

Лазерный уровень пригодится для устройства пола, начиная от установки маячных реек при заливке стяжки или при устройстве наливного пола. Проецируемые линии помогут выровнять первый ряд ламината или половой доски, проверить плоскости стен.

Скрещенными под прямым углом линиями проверяют положение и качество швов напольной керамической плитки.

Для стен

Горизонтальные линии прокладывают для облицовки керамической плиткой, монтажа подвесного потолка, навешивания карнизов. Если по каким-то причинам высоко прибор разместить невозможно, выше спроецированной линии с помощью рулетки и отвеса вручную проводят параллельную линию.

Вертикальные линии удобны при наклейке обоев, креплении каркаса из металлических профилей для гипсокартона, установки оконных и дверных блоков. Круговой режим поможет при разметке межкомнатных перегородок, а также для выравнивания и штукатурки стен.

Скрещенные под прямым углом линии достигают совмещением двух режимов работы – горизонтального и вертикального. Таким способом контролируют правильность укладки керамической или ПВХ плитки.

Для получения наклонных линий, как, например, при разметке лестничного марша на стене, изменяют угол наклона прибора регулировочными винтами. Режим самовыравнивания при этом отключают.

Для потолка

Разметка одноуровневых и многоуровневых потолков не обходится без лазерного нивелира.

Встроенные светильники размечают следующим образом:

  • производят разметку точек установки светильников по полу;
  • переносят точки на потолок, направляя луч вверх из точки разметки.

Используя прибор как электронный отвес размечают отдельно стоящие колонны, отверстия под трубы инженерных коммуникаций в перекрытии.

Нивелирование поверхности


Лазерный уровень способен производить нивелирование поверхности.

Нивелирование определяет положение высоты поверхности в разных точках помещения.

Прибор крепят к стене или полу с помощью кронштейна, направляя луч вдоль плоскости конструкции.

С помощью линейки или строительного угольника производят замер перепадов и неровностей, выявляя погрешности плоскости или выставляя маяки штукатурных работ или стяжки.

Подготовка и расчет проекта по установке потолка из гипсокартона

Если вы правильно спланируете и рассчитаете проект, то не только сэкономите деньги на закупке материалов, но и с легкостью потом ответите на вопросы друзей и родственников, как монтировать гипсокартон на потолок. Для создания дизайн-проекта вам потребуется перенести на бумагу точную копию помещения в уменьшенном масштабе. Отметьте места прохождения коммуникаций, если таковые имеются. Это позволит Вам рассчитать необходимое количество материалов и изобразить схему расположения ГКЛ.

Для простоты расчетов Вы можете воспользоваться нашей таблицей. Она показывает средний расход материалов на 1 кв. м. потолка.

НаименованиеРасход
Профиль ПП 60х272,9 пог. м.
Профиль ПН 28х27Соответствует периметру комнаты
Лента уплотнительная (30 мм)Соответствует периметру комнаты
Соединитель одноуровневый для профилей ПП («краб»)1,7 шт
Удлинитель профилей ПП 60х270,2 шт
Подвес вертикальный0,7 шт
Дюбель анкерный0,7 шт
Дюбель для крепления профилей ПН 28х273 шт
Шуруп TN 2523 шт
Лента армирующая1,2 пог м

Проработка проекта потолка позволит точно оценить необходимое количество стройматериалов, а также избежать ошибок при сооружении каркаса. Ведь от его качества зависит простота укладки гипсокартона на потолок.

Правила разметки основания

Первым делом на стены наносится разметка, по которой в будущем будет проходить направляющий профиль. Ставится точка, от которой при помощи гидроуровня проводят горизонтальную прямую. Если все было выполнено верно, то конец линии замкнется в ее начале. Для разметки мест крепления подвесов необходимо сделать предварительные расчеты. Они позволят понять, как оптимально прикрепить гипсокартон к потолку.

Разметка основания гидроуровнем

Для разметки необходимо провести ряд параллельных линий на расстоянии 60 см друг от друга. Расстояние от крайних линий до стен должно быть приблизительно равным. По ним будут крепиться несущие профили. Места крепления подвесов для них определяются путем проведения перпендикулярных линий на расстоянии 50 см друг от друга. В результате у Вас получится сетка с ячейками 50х60 см. В местах их пересечений и крепятся подвесы. Для лучшего понимания можете взглянуть на видео монтажа гипсокартона на потолок.

Установка подвесов для монтажа гипсокартона

Места креплений вертикальных подвесов у нас уже обозначены, поэтому остается лишь выбрать подходящие материалы и правильной их закрепить. Как мы уже говорили, если высота каркаса будет больше 12 см, то необходимо использовать анкерный подвес. Но в нашем случае рассмотрим крепление более распространенных вертикальных подвесов. Именно их использование чаще всего подразумевает технология гипсокартонных потолков.

Каркас потолка с анкерными подвесами

Подвес представляет собой пластину, которая крепится к основанию при помощи трех дюбелей, которые ввинчиваются строго под прямым углом. После чего вниз отгибаются специальные «крылья». Они служат для закрепления несущего профиля. Длина «крыльев» составляет 12 см. Если профиль будет закреплен на уровне 7-10 см, то после монтажа концы «крыльев» либо отгибают вверх, чтобы они не мешали работе, либо вовсе срезают ножницами по металлу.

Теперь рассмотрим, как установить каркас и гипсокартон на потолок.

Монтаж профиля

Первым монтируют направляющий профиль (UD). Для этого его прикладывают к линии на стене нижним к раме и при помощи дрели делают отверстия в стене. Крепление дюбелей осуществляют на расстоянии 50 см друг от друга. Необходимо выполнять еще одно условие: технология монтажа гипсокартона на потолок подразумевает под собой использование как минимум трех дюбелей на один профиль.

Затем идет этап крепления каркаса. Для этого обязательно используйте уровень, чтобы каждый несущий потолочный профиль (CD) был зафиксирован идеально ровно. Для крепления ПП к подвесам используют 4 самореза по металлу, по два с каждой стороны. Для крепления перемычек используют соединители «крабы». Если все профили были выставлены горизонтально, то прикрутить гипсокартон к потолку будет легко.

Использование различных инструментов и приборов для разметки подвесного потолка

Теперь рассмотрим, как разметить потолок под гипсокартон, используя для этого различные инструменты и приборы.

Разметка подвесного потолка двухметровым строительным уровнем

Особенности применения строительного уровня при разметке потолка под гипсокартон:

  • Простой строительный уровень может быть задействован, если габариты помещения небольшие и составляют до 30 м2.

  • При выполнении разметки уровень прикладывают к стене под потолком на определенной ранее высоте и выравнивают его таким образом, чтобы воздушный пузырек оказался строго между метками, после чего маркером (карандашом) проводят вдоль инструмента линию.
  • Затем уровень переставляют дальше по длине стены и продолжают нанесенную горизонталь, контролируя расположение пузырька воздуха в инструменте.
    Подобным образом линию продолжают до тех пор, пока она не будет нанесена по всему периметру помещения и не сомкнется в начальной точке.

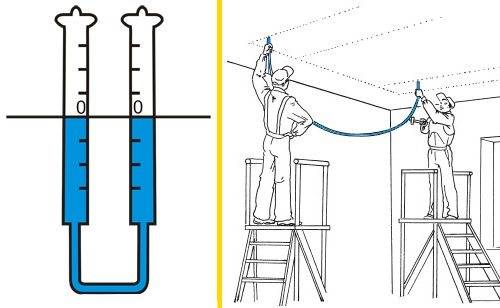

Разметка потолка под гипсокартон водяным уровнем

Водяной уровень является наиболее доступным, а главное, надежным средством определения горизонтали. При отсутствии такого типа прибора, его легко можно изготовить своими руками, взяв два шприца и гибкий тонкий длинный шланг.

Особенности разметки гипсокартонного потолка водным уровнем:

  • Разметку обычно выполняют силами двух человек, один из которых держит первый сосуд у одного угла помещения, другой удерживает второй сосуд у другого угла.
  • Если каждый из замерщиков занял свою позицию, сосуды открываются, чтобы вода могла прийти в движение, один из сосудов приставляют к стене на необходимой высоте так, чтобы метка прибора была напротив нужной точки, и фиксируют в таком положении.

Использование водяного уровня для разметки потолка

  • Второй сосуд регулируют по высоте, пока уровень воды в сообщающихся сосудах не достигнет нужной отметки на шкале прибора, после чего на стену маркером наносят отметку напротив требуемого деления.
  • После этого замерщики перемещаются и таким же образом производят дальнейшую разметку, ориентируясь на ранее нанесенные метки.
  • Когда отметки будут нанесены на все стены, их соединяют посредством малярного шнура либо одного из металлических потолочных профилей для гипсокартона, используя его в качестве длиной ровной линейки.

Разметка под каждый уровень двухуровневого гипсокартонного потолка

Таким образом, можно сделать вывод, что выполнение разметки для дальнейшего монтажа подвесного гипсокартонного потолка в бытовых помещениях довольно просто и быстро осуществимо при помощи доступных каждому измерительных приборов. А то, как обращаться с данными инструментами, мы подробно рассмотрели в нашей статье.

Необходимые материалы и инструменты

Для монтажа потолка из ГКЛ с точечными светильниками требуется такой набор материалов:

  • листы гипсокартонные потолочные — обычные или влагостойкие;
  • профиль ПС и ПН (CD и UD);
  • подвес прямой;
  • крепление типа «краб»;
  • шурупы типа «клоп», дюбели, саморезы;
  • грунтовка для гипсокартонных поверхностей;
  • шпаклёвка гипсовая финишная;
  • армирующая «серпянка»;
  • лента демпферная;
  • краска водоэмульсионная (подробно о побелке потолка водоэмульсионной краской, читайте тут);
  • точечные светильники, проводка для них.

Внимание
Необходимо отличать подвес от крепежа «краб», что не всегда корректно указывается в магазинах. Необходимо тщательно проверять приобретаемые крепежи, материалы.

Для выполнения всех монтажных и отделочных работ потребуется следующий инструмент:

  • Дрель-перфоратор, свёрла, насадки, включая миксерную для замешивания шпаклёвки.
  • Шуруповёрт или отвёртка со сменными битами для разных крепежей. Поскольку потребуется вкрутить много шурупов, саморезов, дюбелей, потребуется производительный инструмент, что существенно сократит время и усилия.
  • Угловая шлифмашина с диском для резки металлических элементов каркаса.
  • Уровень лазерный и гидравлический, отвес с нитью длиной не менее 4 м.
  • Рулетка от 5 м.
  • Нивелир.
  • Нож строительный с широким лезвием или ножовка по гипсокартону.
  • Шнур отбивочный.
  • Ворсистый валик с искусственной шубкой.
  • Емкость для краски, грунтовки.
  • Узкий и широкий шпатели, а лучше — набор для более удобной работы в местах с разными габаритами.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
