Встраиваемый потолочный кондиционер

МОНТАЖ И УСТАНОВКА

Особенности монтажа потолочных кондиционеров зависят от типа конкретной модели. Установка кассетных образцов ведется исключительно в подвесной потолок. Для монтажа встраиваемых потолочных кондиционеров требуется сооружение фальшпотолка.

Напольно-потолочные устройства фиксируются на кронштейнах на стену, либо ставятся на полу вертикально вверх.

Поскольку большинство моделей климатической техники этой категории устанавливается высоко над уровнем пола, то предотвратить попадание холодного потока на людей, более равномерно распределить холод по помещению, помогает экран для потолочного кондиционера.

Он представляет собой плоский пластиковый лист с гладкой поверхностью, который отражает воздушные массы вертикально вверх, отсекая прямую подачу холода на находящихся внизу людей.

Установка сплит-систем требует от монтажников технических знаний, практических умений, наличия специализированного инструмента. Процесс включает в себя сложные операции по сквозному просверливанию и штроблению несущих стен.

Мастер должен знать, как правильно соединить фреоновые трубы, аккуратно проложить соединительные кабели между блоками. Доверить монтажные работы лучше профессионалам, обратившись в специализированную инженерную фирму.

Стоимость услуг по монтажу сплит-систем может составлять от 30 до 100% от цены на кондиционирующее устройство.

Бесперебойная работа климатической техники во многом зависит от правильности ее установки.

Известные бренды.

Все производители систем климат-контроля предлагают большой выбор потолочных моделей. Известностью пользуются на рынке изделия западных фирм:

  • напольно-потолочные варианты – Daikin, Fujitsu, Mitsubishi Electric, Haier, Ballu;
  • кассетные – Mitsubishi Electric, Midea, Neoclima, Hisense;
  • настенно-потолочные – LG, Samsung, IGC, Daikin.

Приобретение и установка потолочного кондиционера позволит создать в доме здоровый микроклимат, комфортный температурный режим. Это аккуратные, незаметные для глаза модели, которые не создают направленных прямо на человека холодных потоков, поэтому безопасны и удобны в пользовании.

  *  *  *

2014-2020 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Как выбрать напольно-потолочный кондиционер

Формат внутреннего блока годится для монтажа горизонтально или вертикально: на потолок или впритык к стене на полу. Достаточно универсальный тип кондиционеров распределяет сильную воздушную струю равномерно по той поверхности, где установлен, создавая климатический уровень по заданным параметрам.

Распределение воздушных масс вдоль стены или потолка более комфортно для присутствующих в помещении людей, в сравнении с традиционными кондиционерами, которые холодный поток направляют внутрь комнаты.

Потолочная конструкция крепится прямо к плитам перекрытия. Ее можно расположить в любой точке потолка. Напольную установку располагают внизу стены, близко к полу или непосредственно на полу. Фиксацию производят к стене. Есть модели с опорой на пол, без необходимости фиксации к стене. Они оптимальны для офисов с стеклянными стенами.

При выборе оборудования ориентируйтесь на производительность и мощность внешнего блока. Все характеристики можно посмотреть в техническом паспорте. Для эффективной работы также важны:

  • Габариты и вес блока;
  • Уровень шума;
  • Тип компрессора;
  • Расход воздуха;
  • Гарантийные обязательства производителя.

Для внутреннего блока важны:

  • Диапазон настройки температуры;
  • Расход воздуха;
  • Вес и габариты;
  • Расположение выпускных жалюзи;
  • Функциональная составляющая (ионизатор, увлажнитель, фильтры очистки).

К общим параметрам системы относятся мощности охлаждения и обогрева, диапазон внешних температур. Комплекс характеристик позволяет определиться с модельным рядом и выбирать уже из производителей, предлагающих подобные сплит-системы.

Многие производители позволяют выбирать и компоновать по собственному вкусу не только тип внешнего и внутреннего блока, но также и тип хладагента. В этом случае ориентируются на одинаковую производительность.

Недостаток наполно-потолочных установок — невысокая эффективность в режиме нагрева. Необходимо соблюдать минимальную высоту потолков 2,5 м при монтаже конструкции потолочного типа.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Кондиционеры потолочного типа универсальны, они широко используются для охлаждения воздуха в домашних, офисных, торговых и производственных помещениях площадью 30–150 м2. В малогабаритных комнатах установки этого типа, как правило, не используются.

Данная кондиционирующая техника монтируется в следующих случаях:

  • больших по площади помещениях – частных гостиных, кафе, библиотеках, спортклубах, ресторанах;
  • помещениях с нестандартной планировкой – слишком длинных коридорах, холлах, галереях, конференц-залах;
  • если потолки в здании слишком высокие (от 3,5 до 4 м) – в мастерских, заведениях общепита.

Подпотолочные системы климат-контроля могут использоваться и при низких потолках. Специально для этих целей корпус некоторых моделей сконструирован с небольшой глубиной – 16,5–25 см.

Достоинства и недостатки.

Потолочные кондиционеры обладают рядом достоинств:

  1. Высокая мощность и хорошая производительность.
  2. Небольшие габариты, лаконичный дизайн.
  3. Удобное для человека расположение.
  4. Рациональное распределение воздушного потока.
  5. Конструктивное разнообразие моделей.

Среди недостатков подпотолочных конструкций можно назвать высокую стоимость изделий этой категории, техническую сложность их монтажа.

Разновидности кондиционерных блоков

В состав кондиционера входят внутренний и наружный модуль, последний размещается вне здания. Это вызвано шумной работой вентилятора и компрессора, а также независимым отводом теплого воздуха в атмосферу.

Несмотря на разнообразие кондиционеров, их внешний модуль всегда имеет одинаковые составные части:

  1. Компрессор. Он способен сжимать фреон и придавать определенное движение по контуру.
  2. Конденсатор, находящийся в наружном блоке. Он превращает хладагент в жидкое состояние.
  3. Испаритель. Радиатор расположен внутри аппарата – служит для преобразования фреона из водянистой фазы в газообразное положение.
  4. Терморегулирующий вентиль (ТРВ). Посредством прибора понижается напор хладагента.
  5. Вентиляторы. Задача этих устройств заключается в обдуве испарителя и конденсатора, чтобы создать более интенсивный теплообмен с атмосферой.
  6. Фильтры. Эти части кондиционера предохраняют контур от попадания посторонних частиц (грязи, пыли)

Работа кондиционера в режиме обогрева

Он представляет собой переплетение трубок с пластинками, которые увеличивают плоскость теплообмена. По капиллярным сосудам движется хладагент с определенной скоростью и температурой.

Предлагаем ознакомиться Как почистить фильтр кондиционера

Вентилятор (крыльчатка, вал). Для быстрого охлаждения помещения, необходимо воздушный поток принудительно прогнать через охлажденный радиатор. В этом и помогает данная крыльчатка.

У многих моделей испаритель как бы очерчивает конфигурацию вентилятора, тем самым делая компактной установку внутреннего модуля. При этом создается эффективная циркуляция воздушных масс.

Мотор вентилятора. Он крепится специальным кронштейном к коробке модуля и служит для вращения крыльчатки.

Дренажная ванночка. Во время работы кондиционера на радиаторе образуется конденсат. И вот для его сбора существует данный лоток. В нем, кроме влаги, собирается пыль, грязь и прочие посторонние частицы. Поэтому, для лучшего ухода за ним, данное приспособление съемное.

Командный блок. Данная микросхема представляет собой плату, к которой через провода подходят все значимые пусковые элементы двигателей и датчиков.

Фильтр грубой очистки. Он выглядит как сетка из пластмассы, к которой прилипают мелкие частицы пыли, грязи, шерсти. Очищать такой фильтр нужно один раз в две недели во избежание перегрузки двигателя.

Устройство внутренних и уличных модулей всех «сплитов» одинаковое, за исключением некоторых мелочей. Агрегаты делятся на виды по способу размещения комнатного блока:

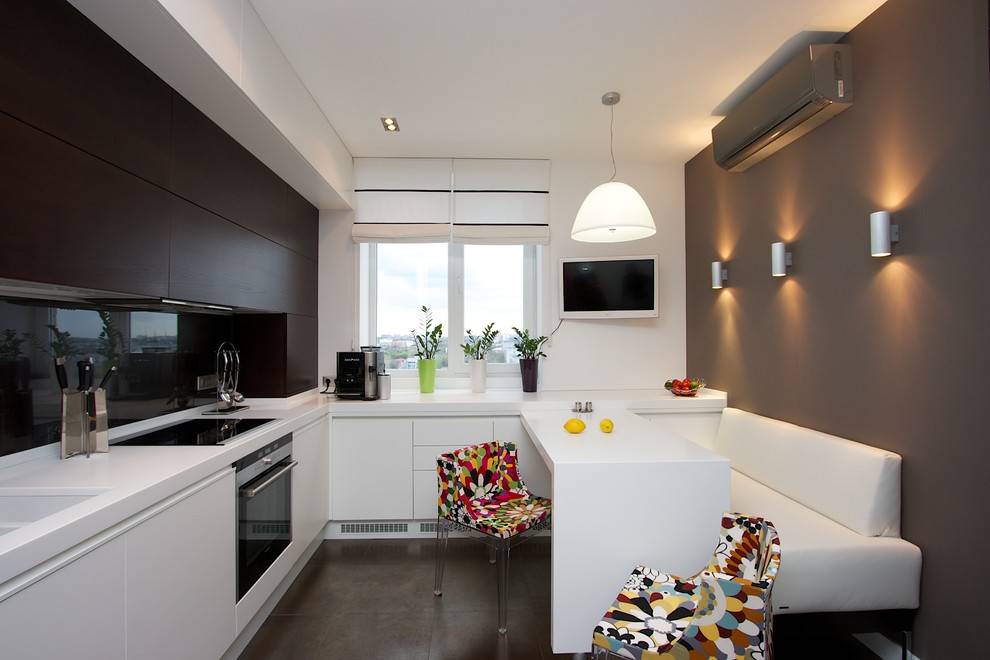

  1. Самые распространенные – настенного типа. Из названия ясно, что модуль подвешивается на стену внутри помещения.
  2. Канальные (бескорпусные) модели встраиваются в прямоугольные воздуховоды системы кондиционирования частного дома.

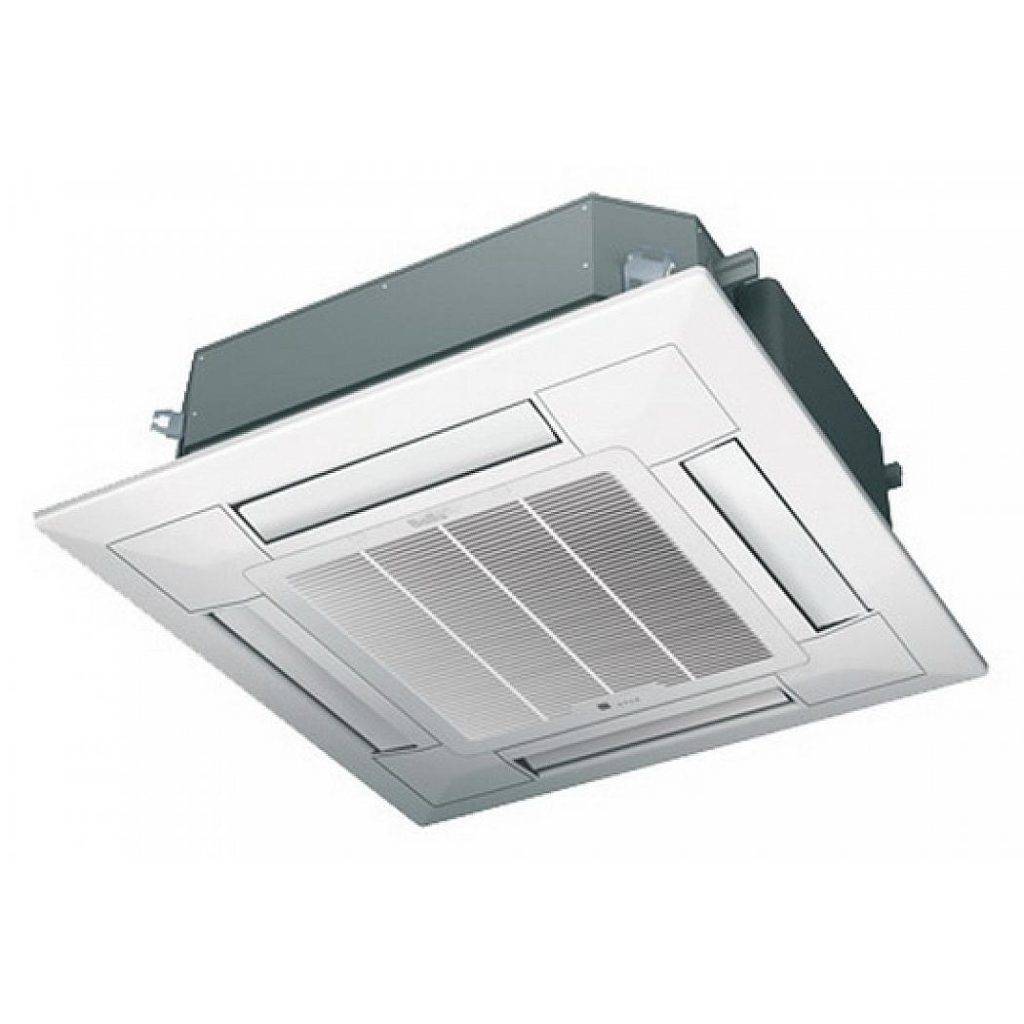

  3. Кассетные блоки крепятся к перекрытию, охлажденный воздух подается в 4 направлениях сверху вниз. Корпус агрегата прячется за подвесным/натяжным потолком, на виду остается нижняя панель.

    Слева направо: колонный, кассетный и потолочный модуль

  4. Модуль колонного типа ставится на пол в удобном месте. Название произошло от формы агрегата – узкий высокий корпус напоминает колонну (изображена выше на фото).
  5. Потолочные блоки приплюснутой формы монтируются к перекрытию. Не нуждаются в дополнительной облицовке подвесными потолками.
  6. Напольные версии крепятся к стене на высоте 10…30 см от пола согласно инструкции производителя.

Отдельного упоминания заслуживают мульти-сплит-системы, состоящие из одного наружного мощного блока и 2—4 внутренних. Такая СКВ способна поддерживать разную температуру в нескольких комнатах и применяется в исключительных ситуациях, когда нельзя разместить на фасаде здания 2—3 отдельных модуля.

  • более высокая цена оборудования при одинаковой стоимости монтажа;
  • внешний мультиблок не позволяет одновременно охлаждать и нагревать два соседних помещения, допускается работа только в одном режиме;
  • наружный агрегат отличается габаритами и приличным весом;
  • стоимость сервисного обслуживания возрастает из-за увеличенного объема фреона и сложного устройства блока, в котором может стоять 2—3 компрессора.

В больших торговых центрах и производственных зданиях используются промышленные сплит-системы – центральные и крышные roof-top кондиционеры. В них блоки тоже разделены – внутри помещений стоят фанкойлы, приточные агрегаты, снаружи – модули очистки, нагрева и охлаждения (чиллеры).

Что потребуется для самостоятельного монтажа

Основное, что потребуется для самостоятельного монтажа сплит-системы – это инструменты и материалы. Специалисты не просто так устанавливают большую стоимость за установку кондиционера, ведь оборудование стоит дорого. Не стоит забывать и о необходимости его армотизации.

Инструменты для установки

  • Перфоратор (инструмент для создания отверстия в стене, через которое прокладываются коммуникацию и соединяются блоки сплит-системы);
  • Дрель и сверла разного диаметра, которые понадобятся для установки основы (крепежа) для кондиционера;
  • Развальцовщик медных труб, с помощью которого производится деформация трубы под необходимый диаметр;
  • Труборез, с помощью которого осуществляется резка медных труб;
  • Риммер или обычный напильник, которые нужны для зачистки труб и удаления заусенец.

Материалы

Список материалов для установки сплита своими руками больше и включает в себя следующие  объекты:

  1. Медные бесшовные трубы исключительно для кондиционеров. Есть разница между такими и водопроводными трубами. Для сплит-систем используются мягкие трубы, которые удачно позволяют создать хорошую герметизацию. По диаметру этот материал делится на большой и средний размер. Необходимая длина должна быть на 20 см больше, чем длина коммуникации;
  2. Кабель для соединения блоков сплит-системы. Зачастую используют 4-жильный провод с толщиной сечения 2-2,5 квадратных миллиметра. Длина кабеля должна соответствовать длине коммуникации или быть немного больше;
  3. Дренажная трубка – спиралеобразный пластиковый шланг;
  4. Утеплитель для труб из каучука;
  5. Кронштейны для крепления наружного блока. Размеры зависят от габаритов блока и несущей способности стены;
  6. Крепеж (дюбеля, анкера, болты, шурупы и т.д.);
  7. Пластиковый короб для того, чтобы спрятать коммуникации в конце установки сплит-системы.

Кондиционеры канального типа

Встраиваемый кондиционер канального типа устанавливается таким образом, что его внутренний блок полностью скрыт в пространстве подвесной потолочной конструкции. Циркуляция охлаждаемого воздуха в системе осуществляется посредством каналов воздуховода, расположенных между подвесным и базовым потолком.

Канальные кондиционеры обладают достаточно большой мощностью (от 3,5 до 25 кВт), что позволяет осуществлять кондиционирование большого дома или крупного офиса. Однако если в различных комнатах, объединенных системой воздуховодов, необходима установка разных температурных режимов, то для этих целей потребуется установка дополнительных воздушных клапанов с электрическим приводом и термостатов с централизованным блоком управления.

Сплит система – что это такое

Системы кондиционирования разделяются на две основные категории: непосредственно кондиционеры и сплит-системы. Разница между ними достаточно простая: у первого все агрегаты располагаются в одном корпусе. У второго компрессор, вентилятор и испаритель располагаются в одном блоке, который называют внешним, потому что он устанавливается на улице. А фен, подающий воздух в помещения, а соответственно и второй испаритель, через который проходит хладагент, располагаются в отдельном блоке. Его устанавливают внутри помещения, поэтому и носит он название внутренний.

Между собой блоки соединены трубками, по которым проходит хладагент, и проводами, соединяющие между собой блок управления во внутреннем блоке и остальным оборудованием во внешнем. Именно такое блочное разделение называется системой. А слово сплит или с английского «split» означает разделять. Поэтому когда говорят о сплит системах кондиционирования, понимают два блока, разделенных стеной.

Принцип работы

В основе принципа работы сплит-системы лежит свойство некоторых жидкостей выделять тепло, когда они начинают конденсировать из парообразного состояния в жидкое, и поглощать его, если все происходит наоборот. Поэтому в первую очередь надо разобраться с комплектацией самого оборудования, то есть, определить, какие приборы и агрегаты входят в состав сплит-системы, и для чего каждый из них предназначается.

Необходимо понимать, что движение хладагента будет проводиться по приточным каналам и отточным, соединяющих два блока между собой. При этом в одном блоке будет происходить испарение, в другом конденсация. Не забываем, что все процессы проходят под бдительным контролем блока управления, где собраны функции управления вентилятором, компрессоров и феном.

Устройство

Как уже было сказано, во внешнем блоке располагаются все основные агрегаты:

  • вентилятор, с помощью которого происходит обдув конденсатора во внешнем блоке;
  • компрессор, который сжимает фреон, чтобы тот двигался по системе;
  • испаритель (он же конденсатор в виде радиатора), внутри него происходит испарение, то есть, переход фреона из жидкого состояния в парообразное;
  • терморегулирующий вентиль (ТРВ), который снижает давление хладагента перед тем, как он должен перейти во внутренний блок.

Во внутреннем блоке сплит системы располагается испаритель, где фреон обратно превращается в жидкость, и фен, который и обдувает испаритель. Сегодня многие производители снабжают внутренний блок фильтром тонкой очистки, который очищает воздух от пыли, табачного дыма, некоторых разновидностей бактерий и вирусов. В его состав могут входить три разных фильтрующих элемента: электростатически заряженный фильтр, угольно-волоконный и дезинфицирующий. Именно в таком порядке они и устанавливаются. Данная система фильтрации гарантирует, что в помещении всегда будет чистый воздух, потому что установленные фильтры могут через себя пропустить частицы размером не больше 0,001 мкм.

Надо понимать, что сама система кондиционирования – это схема последовательного соединения некоторых агрегатов в единую цепь. То есть, вся сеть собирается в своеобразный холодильный контур. В него входит четыре основных прибора: компрессор, ТРВ, конденсатор и испаритель из внутреннего блока.

Работает система так:

  1. Из испарителя в компрессор движется газообразный хладагент. Его давление 3-5 атм., температура в пределах 10-20С. Здесь происходит сжатие фреона до 20-25 атм., а значит, у него тут же поднимается температура до +90С.
  2. В таком состоянии он поступает в конденсатор, который обдувается вентилятором. А так как температура на улице всегда ниже температуры хладагента, то последний начинает превращаться в жидкость, то есть, конденсировать с выделением тепла. Температура падает до +10-20С, а давление остается прежним.
  3. Теперь надо понизить давление до 3-5 атм., для чего используется ТРВ. Здесь не только падает давление, но еще раз снижается температура, а часть фреона испаряется.
  4. После чего хладагент с пониженной температурой и давление переходит в испаритель во внутреннем блоке, который обдувается феном. И процесс повторяется.

Какие бывают кондиционеры

Магазины бытовой техники предлагают широкий ассортимент кондиционеров, разобраться в котором на первый взгляд не так просто. Для того чтобы выбрать оптимальный вариант лучше всего обратиться к специалистам, которые смогут выполнить все необходимые расчеты и оценить эффективность того или иного устройства.

Все виды кондиционеров можно разделить на две группы. Наибольшую популярность получили сплит системы, то есть устройства, состоящие из двух блоков — внутреннего и наружного. К ним относятся:

  • Настенные кондиционеры. Предназначены для охлаждения небольших помещений.
  • Напольно-потолочные кондиционеры. Отличаются от настенных повышенной мощностью и местом установки внутреннего блока.
  • Кассетные кондиционеры. Устанавливаются в конструкции подвесного потолка и обеспечивают подачу воздуха в четырех направлениях.
  • Канальные кондиционеры. Также имеют потолочный тип установки, но в отличие от кассетных используют для охлаждения систему воздуховодов.
  • Колонные кондиционеры. Отличаются большими габаритами, и предназначены для кондиционирования огромных помещений.
  • Мульти-сплит системы. Их конструкция позволяет подключать к одному внешнему блоку несколько внутренних, связанных между собой.

Группа моноблочных кондиционеров отличается типом конструкции, а также меньшей мощностью и ценой, по сравнению со сплит системами. Они имеют компактные размеры и предназначены для охлаждения небольших помещений. К этой группе относятся:

  • Оконные кондиционеры;
  • Мобильные кондиционеры.

МОНТАЖ И УСТАНОВКА

Особенности монтажа потолочных кондиционеров зависят от типа конкретной модели. Установка кассетных образцов ведется исключительно в подвесной потолок. Для монтажа встраиваемых потолочных кондиционеров требуется сооружение фальшпотолка.

Напольно-потолочные устройства фиксируются на кронштейнах на стену, либо ставятся на полу вертикально вверх.

Поскольку большинство моделей климатической техники этой категории устанавливается высоко над уровнем пола, то предотвратить попадание холодного потока на людей, более равномерно распределить холод по помещению, помогает экран для потолочного кондиционера.

Он представляет собой плоский пластиковый лист с гладкой поверхностью, который отражает воздушные массы вертикально вверх, отсекая прямую подачу холода на находящихся внизу людей.

Установка сплит-систем требует от монтажников технических знаний, практических умений, наличия специализированного инструмента. Процесс включает в себя сложные операции по сквозному просверливанию и штроблению несущих стен.

Мастер должен знать, как правильно соединить фреоновые трубы, аккуратно проложить соединительные кабели между блоками. Доверить монтажные работы лучше профессионалам, обратившись в специализированную инженерную фирму.

Стоимость услуг по монтажу сплит-систем может составлять от 30 до 100% от цены на кондиционирующее устройство.

Бесперебойная работа климатической техники во многом зависит от правильности ее установки.

Известные бренды.

Все производители систем климат-контроля предлагают большой выбор потолочных моделей. Известностью пользуются на рынке изделия западных фирм:

  • напольно-потолочные варианты – Daikin, Fujitsu, Mitsubishi Electric, Haier, Ballu;
  • кассетные – Mitsubishi Electric, Midea, Neoclima, Hisense;
  • настенно-потолочные – LG, Samsung, IGC, Daikin.

Приобретение и установка потолочного кондиционера позволит создать в доме здоровый микроклимат, комфортный температурный режим. Это аккуратные, незаметные для глаза модели, которые не создают направленных прямо на человека холодных потоков, поэтому безопасны и удобны в пользовании.

  *  *  *

2014-2022 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Алгоритм монтажа

Монтаж потолочных сплит систем напрямую зависит от их разновидности. В статье про кассетные кондиционеры мы уже рассказывали о монтаже, поэтому не будем повторяться.

Мы расскажем о ключевых этапах монтажа, с которыми вы столкнетесь вне зависимости от типа используемого кондиционера:

  1. Установка внутреннего блока (-ков)

Монтаж начинается с установки внутреннего блок кондиционера. Если их несколько, то все внутренние блоки устанавливаются одновременно. Установка производится строго по уровню;

  1. Установка трубопроводов

Трубопровод монтируется согласно выбранной разновидности кондиционера. Так, например, при установке кассетных систем трубопровод монтируется в межпотолочном пространстве между черновым и подвесным потолком. После монтажа труб их нельзя сразу подключать к внешнему блоку, эту процедуру следует провести только после установки наружного блока;

  1. Установка наружного блока

Наружный блок устанавливается на фасаде здания, реже на крыше или в других местах. Рекомендуется защита наружного блока от прямых осадков и солнечных лучей с помощью навеса. Блок монтируется на специальную раму, которую предварительно прикручивают к месту монтажа;

  1. Электромонтажные работы

Используйте монтажную схему, предложенную производителем купленного кондиционера. Не забудьте о предохранителях и выключателях. Заранее предусмотрите наличие системы централизованного и/или дистанционного управления кондиционером.

После проведения этих работ можно осуществить первый запуск и наладку.

Преимущества и недостатки

Чтобы выбрать подходящую модель настенного кондиционера, надо иметь в виду многие нюансы, учесть все плюсы и минусы этого климатического устройства. Настенные кондиционеры являются наиболее большой группой изделий среди ряда климатического оборудования. Репутация этих приборов складывается из практичности, удобства во время эксплуатации, многообразии модификаций и цен.

Преимущества настенных кондиционеров

В современных настенных сплит системах существует целый ряд достоинств кондиционирования по сравнению с другими приборами:

  1. Мощность. Бытовая климатическая техника такого типа прекрасно охлаждает помещения с площадью до 35 кв. м. при сравнительно маленьких потерях электроэнергии.
  2. Регулирование влажности в комнате. Многие настенные приборы оснащены режимом «влажности», а некоторые сплит системы и «сухим» контролем, которые имеют возможность увеличить или уменьшить присутствие влаги в воздухе.
  3. Бесшумность. На режиме охлаждение климатическое устройство работает практически бесшумно в сравнении с вентиляторами.
  4. Ионизация воздуха. Хорошее решение производителей для создания комфортного микроклимата в квартире, где находятся дети, члены семьи, страдающие астмой или аллергией. Кондиционер эффективно очистит воздух от пыли, грязи, шерсти и в то же время может его ароматизировать.

А также управляется кондиционер с помощью пульта управления, что очень удобно для пользователя. Ведь у него появилась возможность регулировать температуру воздуха и некоторые другие режимы в комнате, не вставая с места.

Недостатки настенных кондиционеров

Наравне с преимуществами настенные климатические приборы не лишены недостатков:

1).В таких сплит системах не предусмотрен подмес свежего воздуха из-за его небольшой производительности. Отсюда следует увеличение в воздухе вредных веществ. Помещение по инструкции положено регулярно вентилировать. С обратной стороны, этот режим наиболее экономичный, так как прибор не выносит прохладу на улицу.

2).Наружный модуль устанавливается на внешней стене дома, для удобного проведения магистрали, обычно рядом с окном, и это портит общий вид здания.

3).Сложность монтажа. Главное затруднение вызывает его установка на стене и проведение коммуникаций. На некоторых моделях эта услуга даже включена в стоимость изделия.

Функциональные особенности

Встраиваемая модель

Напольно-потолочный кондиционер имеет основные функциональные части в виде:

  • холодного контура — он соединен с контуром внутреннего блока посредством трубопровода, в результате чего получается цельная замкнутая система;
  • защитных элементов;
  • вентилятора;
  • автоматики.

На фото можно увидеть подробную конструкцию данного агрегата климатической системы. Напольно-потолочные кондиционеры характеризуются множеством достоинств. Однако, как и всякая техника, существует несколько ограничений на их установку.

Комплексные настенно-потолочные кондиционеры объединили в себе достоинства потолочных и напольных сплит-систем, что свело к минимуму присутствие недостатков и ограничений. Такие устройства дают возможность создать поистине благоприятный микроклимат с регулировкой комфортной температуры и чистоты воздуха, а также его влажности.
