Виды диффузоров
В магазине или компании, занимающейся продажей вентиляционного оборудования, вам предложат на выбор большое количество диффузоров разного внешнего вида и материалов. С материалами определиться более-менее просто – выбирайте то, что вам больше нравится, или то, что лучше всего подходит для условий эксплуатации. Если вентиляционные каналы металлические, логично (хотя и не обязательно) использовать металлические решетки. Они оцинкованы, изготовлены из нержавеющей стали или из простой стали, но окрашены порошковой краской.
Если вентиляционные каналы изготовлены из пластиковых труб, они лучше подойдут к пластиковым диффузорам. Здесь вроде бы все ясно. Остальные параметры немного сложнее, попробуем разобраться.
Это все спикеры
Место использования
По своему назначению колонки делятся на:
- комбинированный.
- я разгружаю;
- приточный воздух;
- универсальный (приточно-вытяжной);
Названия говорят сами за себя – они используются в разных частях системы вентиляции. Приточные и вытяжные воздухозаборники различаются направлением и положением ламелей и перегородок. Особой разницы нет, только одни лучше подходят для выхода воздуха, другие – для входа. В принципе, можно подавать приточный воздух в вытяжку или наоборот. Катастрофы не произойдет, но производительность системы вентиляции может немного снизиться. В частных домах и квартирах разницу из-за низкой производительности заметить невозможно. Заметные изменения могут быть только при высокоэффективной вентиляции.
Универсальные диффузоры позволяют воздуху одинаково проходить в обоих направлениях. Так что вы можете надеть их, не задумываясь. Но, как обычно, «универсалы» работают несколько хуже, чем специально разработанные модели.

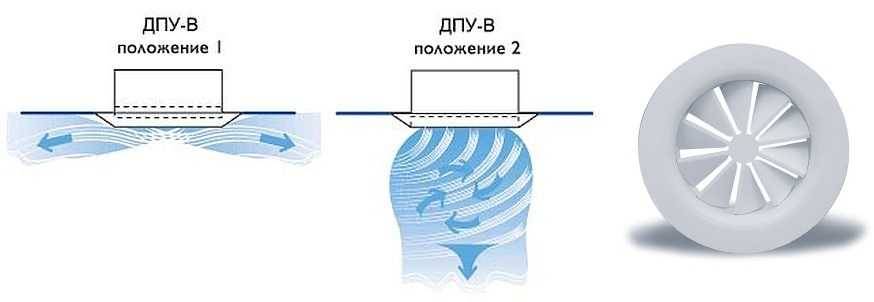

Так работает регулируемый приточный диффузор: он меняет направление и форму воздушного потока
Пояснения нужны только, пожалуй, для комбинированных моделей. Они отличаются тем, что часть устройства работает на приток, часть – на отток. В результате они подключаются к разным частям вентиляционной системы. То есть на потолок можно установить только универсальный диффузор, и его придется подключать к двум ответвлениям – приточному и вытяжному. Способ подключения описан в каждой конкретной модели, в общем нет смысла об этом говорить.
Материалы
Диффузоры состоят из:
- сталь (обычная или нержавеющая).
- пластик;
- алюминий;
В частных домах и квартирах часто используется пластик. Для данной ситуации это лучший вариант. При относительно невысокой цене они обладают отличными эксплуатационными характеристиками, длительным сроком службы, просты в обслуживании и не подвержены коррозии. Они отлично вписываются в пластиковые воздуховоды, которые все чаще используются в частных домах.

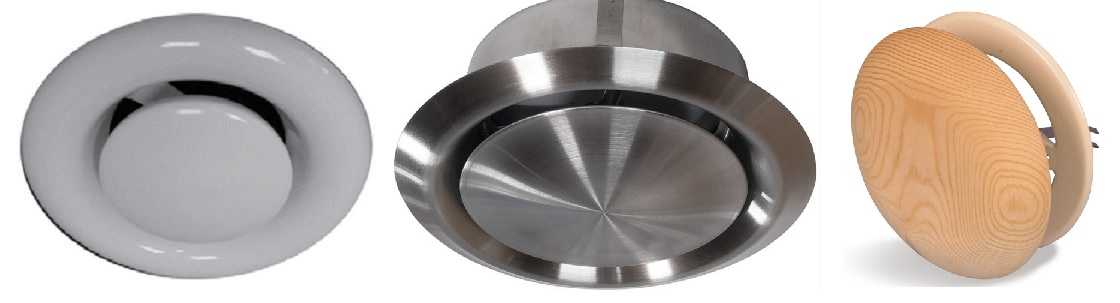

Потолочный диффузор может быть выполнен из пластика, металла, деревянных элементов
Металлические диффузоры используются в производственных помещениях, где можно использовать только негорючие материалы. Стоят они намного дороже, больше весят, что усложняет установку.
Также существуют диффузоры, внешняя часть которых (решетка) выполнена из дерева. Такие устройства идеально впишутся в интерьер деревянного дома.
Расположение
По месту размещения динамики бывают:
- на полу.
- потолок;
- настенное крепление;

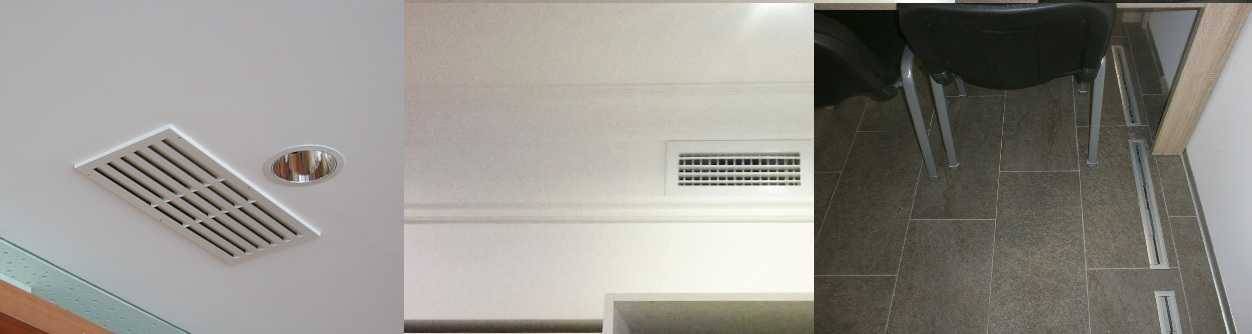

По способу установки колонки бывают потолочные (большинство), настенные и напольные
Наиболее часто встречающийся потолочный динамик. Они используются в 95% систем вентиляции, как приточных, так и вытяжных. В основном потому, что воздух перемешивается в верхней части комнаты, не доставляя человеку особого дискомфорта. А еще потому, что с устройством натяжных потолков легче сделать вентиляционную систему, если раньше ее просто не было. Чаще всего устройства крепят к основному потолку и в натяжном потолке проделывают отверстие, которое закрывают сеткой.
Иногда принудительную вентиляцию проводят через подвал. Потом ставят напольные колонки. Это явление очень редкое.
Настенные колонки встречаются еще реже. Ситуаций немного. Например, в квартирах после замены окон на пластиковые. В этом случае требуется приток свежего воздуха, который может быть обеспечен только просверливанием отверстия в стене и установкой диффузора. Или в случае нехватки свежего воздуха и нежелания строить / восстанавливать систему подачи.
Далее я расскажу о потолочных колонках, их больше всего, а всех остальных еще предстоит поискать – обычно они доставляются на заказ.
Общие сведения об анемостатах
Анемостат (он же воздухораспределитель) – это специальное устройство, которое позволяет добиться уверенного и эффективного распределения поступающего в помещение воздуха. Подобные приборы успешно противостоят возникновению сквозняков и устанавливаются как в приточно-вытяжных установках, так и в системах кондиционирования. Также, анемостаты отлично проявили себя в системах отопления посредством воздушных потоков, из-за чего их стали повсеместно применять в помещениях различного назначения – от производственных до общественных. Главная цель прибора – предотвратить аэроконвекцию, т. е. процесс, при котором воздушные струи вызывают усиленные завихрения, посредством чего понижается уровень комфорта для человека, присутствующего в помещении.
Сама форма анемостата предназначается для того, чтобы погашать воздушные вихревые потоки, ведь проходящий через них воздух вынужденно обтекает покрышку устройства, благодаря чему и равномерно рассеивается. Кроме коррекции направления воздушных струй, анемостаты могут еще и подрегулировать объем поступающего в помещение нового воздуха или же вообще прекращать его поступление. Но не одним практическим применением ограничиваются функции данного вентиляционного прибора – оно может играть и небольшую эстетическую роль – будучи грамотно замаскированным внутри канала вентиляции, оно сможет гармонично вписаться в интерьер помещения и удачно дополнять его современный дизайн.
По своей конструкции приборы достаточно просты. Корпус их представляет собой укороченный отрезок трубы, с установленной внутри распоркой, которая поддерживает регулировочный винт. Монтажный фланец размещается до винта и имеет форму сплющенного круга (немного похож на столовую тарелку). Сам фланец закрепляется на винте и способен передвигаться вдоль корпуса устройства, а также проворачиваться вокруг собственной оси.
Посредством поворота по часовой стрелке «тарелки», эта часть выдвигается вперед, тем самым увеличивая зазор для поступления воздуха. Если же вращать ее в противоположную сторону, то зазор будет уменьшаться и уровень поступающих потоков сократится. Именно способность регулировки объемов поступающего воздуха отличает анемостат от диффузора – данные виды воздухораспределителей часто путают друг с дружкой. К тому же, диффузоры могут быть как круглой, так и квадратной формы, тогда как анемостатичные приборы изготавливаются только в круглой форме.
Существуют модели для приточных систем вентиляции, которые оснащаются не одной, а сразу парой «тарелок», где одна отличается от другой более вогнутой формой и увеличенными размерами. Устройство подобной конструкции предназначено для более равномерного распределения воздушных потоков внутри помещения и монтируется на воздухоотводах усиленных вентиляционных аппаратов. Помимо классической комплектации, анемостатические устройства могут оснащаться системами фильтрации, которые будут отвечать за удержание пыли и мелкого механического мусора, поступающего вместе с уличным воздухом. Цвет внешнего вида у рассматриваемых приборов может быть разный – от простой цветовой вариации до имитации какого-либо материала (например, дерева). Поэтому, подобрать соответствующую модель под определенный интерьер не составит труда.
Стандартный диаметр у данных устройств может составлять от 8 до 20 см, а максимальная величина хода «тарелки» внутри корпуса определяется величиной самой модели и может приближаться к 23 миллиметрам. Для производства всех деталей используют легкие материалы: пластик или алюминий, дерево или оцинкованную сталь. Большой популярностью пользуются как раз образцы из пластика, ибо они отличаются повышенной влагостойкостью, весят крайне мало, абсолютно не подвержены коррозийным процессам. Еще один их отличительный плюс заключается в том, что они легко могут быть окрашены в любой цвет или задекорированы под нужный материал. Монтаж пластиковых устройств достаточно легок, в дальнейшем они не требуют какого-либо специального ухода, а сгнить они попросту не могут. Также, потребителя привлекает их экономичная цена и широкая покупательская доступность. Однако, их главный недостаток – невысокая прочность корпуса и вероятность его расплавления при попытке отвода сверхгорячих потоков воздуха, отчего их невозможно применять в некоторых промышленных помещениях (к примеру, плавильных цехах).
Для чего применяется и принцип работы
Достаточно много требований предъявляется к системе вентиляции, устанавливаемой в дом или квартиру. Одним из тех приспособлений, которые делают атмосферу в помещении комфортной, является диффузор вентиляционный. В таблице указаны все характерные функции для такого приспособления.
| Устранение сквозняков | Когда воздушный поток при поступлении в комнату образует единую струю, то это сулит появлением сильных сквозняков, которые не очень хорошо сказываются на здоровье, особенно тех, кто не обладает сильной иммунной системой. Такое явление может устранить вентиляционный дефлектор, который обеспечивает расхождение воздуха и поток рассеивается. |
| Распределение воздушных потоков | Проветривание также становится более эффективным благодаря диффузору вентиляционному. Минусом проветривания в помещениях, не оснащенных диффузором, является то, что проветрить можно только определенную часть помещения, по которой проходят воздушные потоки, потому как поступление воздуха струйное. При помощи диффузора можно сделать так, чтобы струя рассеивалась, и воздух распределялся равномерно по всему объему воздушного пространства в комнате. Происходить это может несколькими способами, в основном популярны модели, имеющие рассеивающий тип принцип работы или же работающие по принципу завихрения. Такое устройство как вентиляционный дефлектор способны снизить скорость, с которой воздушные массы проходят по гибкому воздуховоду, либо усиливать скорость после попадания в вытяжку. |
| Модернизация вытяжки | Помогает рассеять воздушные потоки вентиляционный диффузор и в случае встраивания его в систему вентиляции, характерной вытяжным типом. Без диффузора такая конструкция, несмотря на то, что создает разряжение воздушных масс, все равно образует струи из воздуха, которые неблагоприятны для атмосферы в помещении. При чем, от того, насколько сильно изменилась направленность потока воздуха, зависит количество, которое может поступить в вытяжное отверстие. Чем больше изменение потока, тем меньшее количество воздушных масс будет проходить в вентиляцию. Диффузор справляется и с этой задачей. |
| Контроль над процессом | Установка диффузора предполагает возможность осуществлять контроль над потоками воздуха, которые поступают в помещение или выходят из него, настроив при помощи специального пульта работу диффузора. Такая функция обеспечивает дополнительный комфорт и предотвращает появления сквозняков или некачественного проветривания. Плюс ко всему устройство устраняет шумы, которые могут издаваться из-за сильных воздушных масс, которые «гуляют» по помещению. |
Такое устройство в основном представлено конструкцию, которая имеет различную форму (такую можно выбрать в зависимости от желаний и необходимости), материал также может варьировать, и в дополнение оснащено специальным прокладочным материалом из резины, которая обеспечивает герметичность. В случае если диффузор вентиляционный приобретается приточного типа, то его конструкция оснащена воздухонаправляющим кольцом и крыльчаткой. Некоторые элементы конструкции и функционал зависят от разновидности диффузора вентиляционного.
Нюансы монтажа
Монтаж осуществляется после завершения отделочных работ. Изделие может монтироваться следующими способами:
- В металлорукав (гофру).
- В стеновое отверстие (бесканальную вентиляцию).
- В жесткий рукав (короб).
Установка в металлорукав (гофру)
- Конец гофры вытаскивается из канала.
- К гофре крепится диффузор.
- Гофра вместе с прикрепленным диффузором аккуратно вводится в канал.
- Когда изделие дойдет до упора — нужно аккуратно надавить на него до щелчка, чтобы фиксаторы встали на место.
Установка в стеновое отверстие (бесканальную вентиляцию)
- В стене сверлится (или вырезается) отверстие под размер диффузора с запасом в 5-10 мм.
- Устанавливается гнездо: берется труба такого же размера, как и отверстие диффузора. Трубу необходимо обрезать — до толщины стены.
- Обрезок вставляется в отверстие в стене и закрепляется с помощью монтажной пены.
- В установленное гнездо вставляется диффузор.
- Диффузор выбирается по форме и размеру канала.
- Изделие вставляется в гнездо (короб) до щелчка.
Расчет диффузора
Расчет количества диффузоров выполняется по следующей формуле:
N = L / (2820 * V * d²), где:
- N – количество диффузоров;
- L – требуемый расход воздуха (кубометров в час);
- V – скорость воздушного потока, м/с;
- d – диаметр воздуховода, в метрах (если диффузор не круглый — умножается ширина на длину).
Если результат получается не целым, он всегда округляется в большую сторону (например: 5.1 — округляется до 6).
Выполним расчет для примера. Для расчета предположим, что нам нужно рассчитать количество диффузоров, через которые может проходить 250 м³/ч воздуха при скорости потока 2 м/с. Предположим, что использоваться будут круглые воздуховоды с диаметром 100 мм.
Считаем:
N = 250 / (2820 * 2 * 0.1²) = 250 / 56.4 = 4.43. Округляем до 5: именно столько изделий понадобится использовать.
Диффузоры для натяжных потолков
Этот потолочный прибор эффективен при вентиляции воздуха в помещениях с высотой потолка от 2,5 до 4 метров. Допустим монтаж сразу нескольких диффузоров, их можно установить в один ряд. Потолочный крепеж производится за счет штифтов, которые идут в комплекте с основным прибором. Процесс герметизации производится при помощи торцевых уплотнителей заранее установленных на конструкции.
Способ обеспечения вентиляции разных диффузоров практически одинаков. После монтажа вы увидите лишь декоративную решетку, за которой будет установлена специальная камера, регулирующая потоки воздуха. Она пригодится и для вытяжного диффузора. При этом она обеспечит очистку от пыли и другой грязи.
Устройства для натяжного потолка имеет разнообразные формы, размеры и компоненты, используемые при производстве. Цена конкретной модели зависит именно от вышеперечисленных критериев. С помощью видео и фотографий в интернете, вы без труда сможете подобрать нужный тип диффузора. Инструкция для монтажа элемента идет в комплекте поставки. Учитывайте, что метод установки диффузора может отличаться в зависимости от плана здания и типа натяжного потолка. Произвести монтаж достаточно просто, так что с этой работой способен справиться даже новичок. Давайте рассмотрим процедуру установки круглого или квадратного диффузора более детально.
потолок
Классификация
На сегодняшний день диффузоры для вентиляции представлены в широком ассортименте. Они отличаются по нескольким параметрам.
По материалу корпуса
Пластиковые. Простые и легкие устройства. Они не гниют и не ржавеют, Выпускаются разной формы и цвета. Отличаются невысокой стоимостью, при этом ни в чем не проигрывают металлическим изделиям.
Металлические. Считаются более надежными, они долговечные и прочные. Но их большой вес может привести к проблемам при монтаже.
Цена изделий выше, чем у пластиковых аналогов. При остывании корпуса на металле появляется конденсат, поэтому стальные модели нежелательно применять в системах кондиционирования.
Деревянные. Изготавливаются индивидуально для таких помещений, как баня, сауна, подходят для интерьера из дерева.
По форме
По форме изделия делятся на круглые, квадратные и прямоугольные.
Несмотря на такое разнообразие выбора, круглая форма имеет наибольшую популярность. Эти устройства похожи на лампы и гармонично вписываются в любой интерьер.
По назначению
Приточные. Устанавливаются в системе приточной вентиляции, предназначены для подачи чистого воздуха, распределения его по всему помещению.
Вытяжные. Используются для отведения загрязненного воздуха. Такие устройства помогают быстро проветрить помещение, собирая воздушные массы со всей площади.
Приточно-вытяжные. Эти универсальные модели используют для более продуктивной подачи и удаления воздушных масс. Они улучшают циркуляцию по всей системе вентиляции.
Сопловые. Эта разновидность воздухораспределителей создает узкий поток воздуха. Применяются тогда, когда необходимо направить струю в одном направлении на большое расстояние.
По месту установки
Потолочные — самые часто используемые вентиляционные диффузоры, крепятся к потолку.
Напольные — применяются достаточно редко и только там, где приток осуществляется через подвальное помещение.
Настенные — устанавливаются на стене, например, в помещениях с герметичными стеклопакетами, где нарушена циркуляция воздуха.
Конструктивные особенности
Вихревой. Внутри установлены лопасти, создающие завихрения воздушного потока. Такая конструкция обеспечивает интенсивное перемещение воздушных масс. Устанавливаются там, где нужно быстро и качественно удалить отработанный воздух, например, в ванных комнатах. Могут создавать сквозняки, но это исправляется с помощью установки камеры статического давления.
Приточный оборудован осью с лопастями, которые могут крутиться или быть неподвижными. Бывают регулируемые и нерегулируемые.
Струйные. Устройства пропускают воздушный поток, формируя при этом струю. Благодаря этому повышается интенсивность движения воздушного потока и увеличивается расстояние перемещения.
Щелевые. По своей форме такие устройства напоминают щели, через которые проходит воздух. Количество и размер щелей зависит от условий эксплуатации. Могут работать и на подачу, и на отведение воздуха.
Линейные. Имеют вид вытянутого прямоугольника с несколькими прорезями, почти незаметны в интерьере.
Перфорированные. Имеют большое количество пропускных отверстий для рассеивания воздуха.
Чтобы избежать появления сквозняков, дополнительно устанавливают адаптеры (камеры статического давления). Они необходимы для равномерного перераспределения воздушной струи, подающейся к выходным отверстиям диффузора.
Но при их установке необходимо учитывать тот факт, что из-за своих габаритов они требуют дополните место для установки.
Адаптеры бывают:
- со съемным фильтром — дополнительно очищают воздух
- с поворотным клапаном — регулируют воздушный поток
- с рассекателем воздуха — обеспечивает равномерность распределения особо мощных потоков.
Материал изготовления — пластик или сталь. Возможно изготовление в соответствии с требованиями заказчика.
Назначение вентиляционного диффузора
Вытяжные диффузоры используются и для бытовых вентиляционных систем, и для промышленных.
Они служат и декоративным элементом в интерьере, и защитой вытяжного отверстия от попадания мусора.
Кроме того, устанавливая воздухораспределительное устройство, можно добиться ряда положительных эффектов.
Избавиться от сквозняков
Известно, что сквозняки в помещении негативно сказываются на здоровье присутствующих людей.
Сквозняк получается, когда воздух проходит от приточного отверстия до вытяжки одной струей. Устранить это негативное явление может диффузор.
Он поможет воздуху рассеиваться по всей поверхности комнаты, а не проходить потоком.
Обеспечить качественное проветривание
В помещениях без воздухораспределителей, кроме сквозняков, возможен и застой воздуха. Это происходит в тех зонах помещения, куда не доходит воздушная струя.
Распределение воздуха в месте использования устройства поможет потоку рассеяться по всему помещению.
Его установка снизит интенсивность потока воздуха в канале или ускорит его продвижение по вытяжной системе, тем самым улучшив эффективность работы всей вентиляции.
Усовершенствовать вентиляционную систему
Вытяжные модели устанавливают для модернизации вытяжной системы. Уже известно, что при помощи воздухораспределителей удается избежать сквозняков и застоя воздуха.
Объем воздуха, поступающего в вытяжное отверстие, зависит от направленности его потока.
При большем изменении меньше производительность. С установкой прибора пропускная способность повышается.
Осуществлять контроль притока и оттока воздуха
При помощи воздухораспределителя с пультом управления можно регулировать движение воздушных масс по помещению.
Таким образом предотвращается излишняя интенсивность или, наоборот, неэффективность проветривания.
Кроме того, устройство позволит уменьшить шум от работы вентиляционной сети.
Конструктивные особенности
Потолочный диффузоры есть разных конструкций. Есть вихревые и щелевые. Эти виды могут быть выполнены из любого материала, для любого способа монтажа. Но, как договорились, говорим о потолочных моделях.

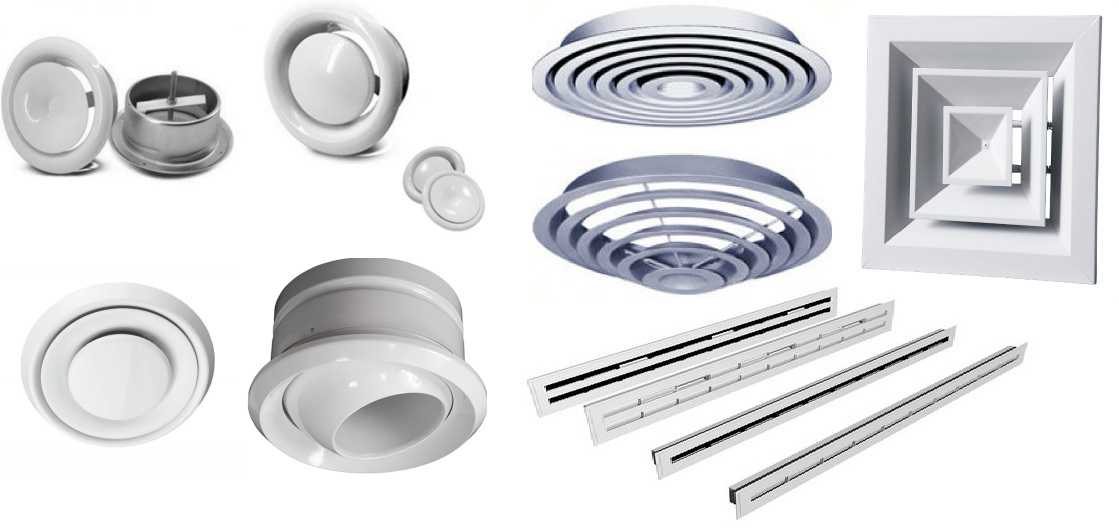

Потолочные диффузоры бывают разных конструкций
Вихревые
В них перегородки решетки расположены таким образом, чтобы создавать завихрения воздушных масс. Это в разы увеличивает скорость перемешивания воздуха, повышает производительность системы. Узнать их легко — по характерному радиальному расположению перемычек. Используется вихревой потолочный диффузор там, где необходима быстрая смена воздуха. Имеет смысл ставить их в ванных и туалетах — для быстрого восстановления нормальной атмосферы, хотя обычно применяются они в помещениях с большой площадью и высотой потолков.
Вихревой потолочный диффузор легко опознать по характерному расположению перегородок
Внутренняя часть вихревого потолочного диффузора выполнена обычно в виде цилиндра, а решетка может быть любой — круглой или квадратной, но отверстия в ней располагаются строго по окружности.
Вихревой потолочный диффузор для приточной вентиляции может иметь дополнительную крыльчатку, которая расположена за решеткой в корпусе. Крыльчатка может быть подвижной или неподвижной. Подвижная крыльчатка может быть управляемой — иметь несколько скоростей вращения.
Еще одна разновидность — с камерой статического давления. Она исключает слишком активное движение воздушных масс. В случае использования вентиляционных диффузоров с камерой статического давления, даже при большом расходе, в помещении не будет сквозняков.
Щелевые
Щелевой потолочный диффузор называется так из-за характерной формы отверстий — в виде щелей. Расположение щелей, форма и размеры перегородок специально разрабатываются и просчитываются. От их положения и направления зависит распределение воздушных потоков.
Применяются в помещениях с малой или средней производительностью системы вентиляции. Ставятся в жилых комнатах, технических помещениях с нормальными условиями эксплуатации (гардеробные, кладовые, встроенные шкафы).
Щелевые потолочные диффузоры и направление распространения воздуха
Имеют одну важную особенность — есть регулируемые щелевые диффузоры, которые могут менять направление подачи воздуха (по типу жалюзи на кондиционерах). Если говорить о типах, то могут быть с камерой статического давления или без нее.

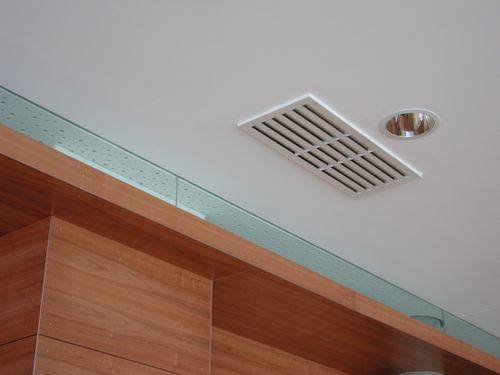

Это тоже разновидность щелевого диффузора
По форме могут быть любыми — с круглой, прямоугольной или квадратно наружной решеткой. Есть длинные и узкие модели. Такой линейный щелевой потолочный диффузор мало бросаются в глаза. В помещениях определенного дизайна (лофт, модерн) они могут служить своеобразным украшением.
Регулируемые
Для создания комфортной атмосферы в любой ситуации и в любое время года есть регулируемые диффузоры. В их конструкцию добавлены раздвижные пластины, поворотом которых изменяется пропускная способность.
Одна из конструкций регулируемого круглого диффузора
Для регулируемых диффузоров есть специальное название — анемостаты. Регулируются они поворотом центральной части по часовой или против часовой стрелки. Все ламели в анемостатах закреплены подвижно, меняя свое положение они открывают/закрывают просвет для прохождения воздуха.
Еще один регулируемый потолочный диффузор с другим принципом регулировки
Есть также модели со встроенными датчиками присутствия и анализаторами состава воздуха. Они подключены к системе управления микроклиматом, которая в автоматическом режиме поддерживает заданные кондиции атмосферы. Но это — часть целой дорогостоящей системы.
