В завершение — тезисно о главных моментах
- Преимуществом однофазных счетчиков является простота их конструкции и монтажа, а также удобство пользования (снятия фазы и показаний)
- Но трехфазные обладают высшей точностью показаний, хоть и сложнее устроены, имеют большие габариты и требуют трехфазного ввода.
- Позволяют сэкономить. благодаря тарифам, таким как дневной и ночной, с 11 вечера до 7 утра можно израсходовать на до 50% меньше энергии, чем при аналогичной нагрузке, но в дневное время.
- Возможность выбора класса точности. Зависимо от того, покупаемая модель предназначена для эксплуатации в жилом помещении или на предприятии, имеются наименования с погрешностью от 0,2 до 2,5%
- Журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр
- Наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети.
Однофазный и трехфазный счетчик в чем разница
Определиться с выбором счётчика учета потреблённой электроэнергии, для установки в квартире, иногда бывает не так просто, как кажется сначала.
Поэтому даже в случае потребности в замене счётчика и обратившись к продавцу, желательно знать заранее, что лучше подходит вам, какие характеристики должны быть у товара.
- по току, проходящему в сети;
- по наличию фаз, питающих его;
- по рабочему напряжению;
- по классу показателя точности;
- по применяемым тарифам.
Первым делом необходимо узнать, что за проводка находится в доме. С одной фазой и нулём или с тремя фазами и нулём и на основании этого приобретать прибор учёта.
Класс точности изделия – не маловажный показатель для его установки. Для квартир и домов допускаемой погрешность является 2% и не выше. Счётчики, имеющие погрешность ниже, устанавливают на промышленных предприятиях.
Выбор многотарифного прибора позволит производить оплату, за потребляемую электроэнергию, ночью и днём раздельно, по двум тарифам, что способствует экономии семейного бюджета.
Однофазный и трёхфазный счётчик, в чём разница, задают этот вопрос многие, кто столкнулся с выбором прибора учёта.
Запитка однофазного прибора учета осуществляется кабелем, состоящим из двух жил, фазы и ноля. Максимальное напряжение для такого счётчика 220 В, о чём написано на его панели.
Запитка трёхфазного счётчика осуществляется кабелем, состоящим из четырёх жил, трёх фаз и ноля. Напряжение, на которое он, составляет 380 В.
Сфера их использования также имеет определённое отличие. Счётчики с одной фазой, в основном, устанавливаются в дачных и жилых постройках. Большинство небольших офисов и торговых предприятий также устанавливают их. Отличает их несложное устройство. Они удобные в эксплуатации. Снять показания с них не составит труда.
Все приборы проходят госповерку с обязательной опломбировкой их корпуса. На новых трёхфазных счётчиках, при их установке, пломбы госповерителя должны быть с датой, которая не превышает 12 месяцев со времени их опломбирования, а для однофазных не превышать 24 месяца.
Виды трёхфазных приборов
Счетчики условно можно поделить на два типа — однотарифные и многотарифные. В некоторых моделях есть разделение по дневным и вечерним тарифам.
За расположение тарифов и сохранение информации в памяти устройства, отвечает небольшой микропроцессор. Проще говоря, можно посмотреть данные по счетчику за любые удобные числа.
Аналоговые индукционные приборы учета энергии
Принцип работы таких счетчиков схож однофазной модели устройства.
Схема подключения 3 фазного счетчика
Электрическая энергия, проходя через индукционную катушку, образует электромагнитное поле, которое действует на железный диск. Поэтому он начинает движение.
Вам это будет интересно Особенности осциллографа С1-67
Универсальная схема подключения проводов к однофазному электросчетчику
Делается это для удобства обслуживания и снятия показаний, а также и для электробезопасности. Понятно, что принципиально схема подключения электросчетчика в квартире для обоих напряжений одинаков, различаются лишь детали исполнения.
Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.
Выводы и полезное видео по теме Комплектование щитка счетчиком, автоматами, розеткой и шинами: Сборка квартирного щита своими руками: Самостоятельно заменить или установить однофазный электросчетчик достаточно просто.
Какие дополнительные функции еще стоит использовать. По типу механизма можно выделить такие: электронные, гибридные, механические. По закону необходимо, чтобы электрические счетчики, которыми ведется учет потребления энергии в частных домах, были установлены вне жилого помещения. Самым простым вариантом является однофазное подключение, которое производится при помощи шести проводов.
В индукционных электросчетчиках находятся три алюминиевых диска на одной оси, а в электронных — общая плата. В современных счетчиках клемма содержит 2 винта, которые следует затягивать.
Если автоматы или УЗО между счетчиком и потребителями отсутствуют, то в случае короткого замыкания или значительной перегрузки произойдет поломка прибора учета. Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов. С выхода последнего идет уже кабель ВВГнг на счетчик. Схема подключения с УЗО Замена электросчетчика в квартире Из этого рисунка следует, что подключение однофазного прибора учёта осуществляется в следующем порядке: Сначала на счётчик однофазный точнее на его первую и третью входные клеммы по проводам с вводного автомата подводятся фаза и ноль, соответственно; Затем к его выходным клеммам вторая и четвёртая подсоединяются провода, идущие на сборку автоматов или к УЗО если оно предусмотрено схемой.
Устройство и принцип действия электросчетчика

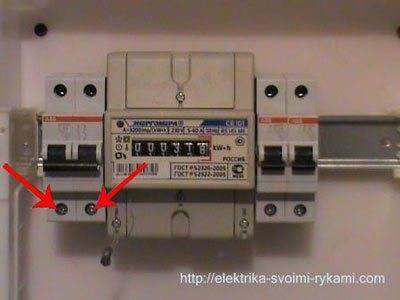

Очищенные концы вставляют в зажимы и закручивают их при помощи отвертки, причем нужно качественно протянуть оба винта. Что нужно для монтажа счетчика в распределительном щите: Приготовить необходимые инструменты: кусачки, плоскогубцы, клещи для снятия изоляции, отвертки, изоленту и прочее.
Защита электросети квартиры осуществляется автоматом защиты на данной схеме — одной группа, один автомат квартиры. Поэтому крепление таких аппаратов пломбировалось инспекторами Энергонадзора. Перегрев самого оборудования, который в кратчайшие сроки выведет его из строя. У них есть большой недостаток — они просто обманываются.
Самостоятельная сборка распределительного щита.
https://youtube.com/watch?v=GxdYELo_fus
Чем трёхфазный счётчик электроэнергии отличается от однофазного
Однофазные счетчики осуществляют учет электроэнергии в двухпроводных сетях переменного тока с напряжением 220В. А трехфазные — в сетях переменного трехфазного тока (3-х и 4-проводных) номинальной частотой 50 гц.
Однофазное питание чаще всего используют для электрификации частного сектора, спальных районов городов, офисных и административных помещений, в которых потребляемая мощность составляет около 10 кВт. Соответственно, в этом случае и учет электричества осуществляется с помощью однофазных счетчиков, большим преимуществом которых является простота их конструкции и монтажа, а также удобство пользования (снятия фазы и показаний).
Но современные реалии таковы, что за последние пару десятилетий существенно возросло количество электроприборов и их мощность. По этой причине не только предприятия, но и жилые помещения — особенно в частном секторе — подключают к трехфазному питанию. Но позволяет ли это потреблять больше мощности на самом деле? Согласно техусловиям на подключение, получается, что питание от трехфазной и однофазной сети практически равны — 15 кВт и 10-15кВт соответственно.
Главное же преимущество заключается в возможности напрямую подключать трехфазные электроприборы, такие как обогреватели, электрокотлы, асинхронные двигатели, мощные электроплиты. Точнее — преимущества сразу два. Первое — при трехфазном электропитании данные приборы работают с более высокими качественными параметрами, а второе — не возникает «перекоса фаз» при одновременном использовании нескольких мощных электроприемников, поскольку всегда есть возможность подключить электроприборы к фазе, свободной от просадки через «перекос».
Увеличение потребности в трехфазном питании обусловило учащение случаев установки трехфазных счетчиков. По сравнению с однофазными, они обладают высшей точностью показаний, но также имеют большие габариты и сложнее устроены, требуют трехфазного ввода.
Наличие или отсутствие нулевого провода определяет, какой счетчик потребуется установить: трехпроводной при отсутствии «ноля», а при его наличии — четырехпроводной. Для этого есть соответствующие специальные обозначения в его маркировке — 3 или 4. Также выделяют счетчики прямого и трансформаторного включения (при токах, имеющих 100А и более на фазу).
Чтобы получить более четкое представление о преимуществах однофазного и трехфазного счетчиков друг перед другом, следует провести сравнение их плюсов и минусов.
Начнем с того, в чем проигрывает трехфазный однофазному:
- множество хлопот в связи с обязательным получением разрешения на установление счетчика и вероятность получения отказа
- Габариты. Если до этого использовалось однофазное питание с одноименным счетчиком, следует позаботиться о месте для установления вводного щита, как и самого трехфазного счетчика.
Устройство защитного отключения (УЗО)
Название УЗО, которое создала фирма Schutzapparategesellschaft Paris & Co в 1937 году, с моей точки зрения не точно отражает назначение устройства. Правильнее было бы назвать УЗЧ – устройство защиты человека от поражения электрическим током, для чего оно и предназначено. В необходимости установки УЗО я сомневался и перед принятием решения провел анализ.
Принцип работы УЗО
Внешне УЗО похоже на двухполюсный модульный автомат защиты от короткого замыкания, внутри которого установлен расцепной механизм и дифференциальный трансформатор. По внешнему виду УЗО от автомата отличается только наличием дополнительной кнопки «Тест», служащей для проверки исправности УЗО. Если ее нажать, то УЗО сработает.
Согласно Закону Ома ток на любом участке замкнутой цепи течет одинаковый. Поэтому при подключении любого электроприбора к бытовой электросети величина тока, протекающего по нулевому и фазному проводу кабеля на входе в квартиру равна. Это равенство и контролирует УЗО.
Если человек, случайно, коснется рукой за фазный провод, а другой частью открытого участка тела прикоснется к заземленному токопроводящему предмету, то ток в фазном проводе станет больше, чем в нулевом, на величину тока, протекающего через тело человека. Дифференциальный трансформатор зафиксирует эту разницу и УЗО отключит подачу электроэнергии.
В современных квартирах, в которых все коммуникационные трубы выполнены из пластика, а полы сделаны из непроводящих ток материалов, случайное прикосновение к фазному проводу и заземленной поверхности человека практически исключено. А вот от более реального случая, когда человек прикасаются к нулевому и фазному проводам одновременно, УЗО не защищает.
Как выбрать УЗО
Модельный ряд УЗО для бытовой электропроводки невелик, и практически сводится к четырем типам, отличающимся чувствительностью, а точнее током утечки, при котором срабатывает защита. Выпускаются УЗО на ток утечки 10, 30, 100 и 300 мА. Ток величиной менее 30 мА не является смертельно опасным для человека, и при протекании по его телу вызывает только болевые ощущения. Поэтому УЗО для квартиры и выбирают на ток утечки 30 мА.
УЗО еще отличаются допустимым током нагрузки, при выборе, нужно брать УЗО рассчитанный на ток нагрузки равным или большим, чем у автомата. При токе защиты автомата равном 16-32 А подойдет УЗО на рабочий ток 32 А.
Таким образом, практически для любой квартирной электропроводки подойдет УЗО, рассчитанное на рабочий ток 32 А и ток утечки 30 мА. Как раз УЗО с такими параметрами изображено на фотографии выше.
Что такое устройство защитного отключения (УЗО) и его назначение. Таблица основных технических характеристик и рекомендации для выбора. Достоинства и недостатки электромеханических и электронных УЗО. Электрическая схема электромеханических и электронных УЗО, установка в электрическом щитке. Подробнее…
Необходимость установки УЗО
При установке УЗО в электропроводке появляется дополнительно четыре механических соединения, которые, как показывает практика, нарушают ее работу чаще всего.
В старых электропроводках из-за токов утечек велика вероятность ложных срабатываний УЗО. Ложное срабатывание могут вызвать и некоторые электроприборы из-за особенностей их устройства. В современной электропроводке через контакт в электрической вилке металлическая часть корпуса любого электроприбора автоматически заземляется и в случае попадания фазы на корпус из-за пробоя изоляции, сработает автомат защиты. В дополнение стоит заметить, что все переносные бытовые электроприборы имеют двойную изоляцию.
Таки образом, существующие меры защиты и без УЗО при соблюдении элементарных требований техники безопасности надежно защищают человека от поражения электрическим током.
Проведенный анализ показал, что установка УЗО, это скорее дань моде, чем жизненная необходимость, приводящая к снижению надежности электропроводки в целом и неоправданным затратам.
Виды трёхфазных приборов
Счетчики условно можно поделить на два типа — однотарифные и многотарифные. В некоторых моделях есть разделение по дневным и вечерним тарифам.
За расположение тарифов и сохранение информации в памяти устройства, отвечает небольшой микропроцессор. Проще говоря, можно посмотреть данные по счетчику за любые удобные числа.
Аналоговые индукционные приборы учета энергии
Принцип работы таких счетчиков схож однофазной модели устройства.
Схема подключения 3 фазного счетчика
Электрическая энергия, проходя через индукционную катушку, образует электромагнитное поле, которое действует на железный диск. Поэтому он начинает движение.
Вам это будет интересно ДИФ или УЗО
Устройства прямого, или непосредственного включения
Схема подключения этого счетчика во многом (особенно по простоте выполнения) схожа со схемой установки однофазного счетчика. Она указана в техническом паспорте, а также на обратной стороне крышки. Главным условием подключения является строгое соблюдение порядка подсоединения проводов по цвету, указанному в схеме и соответствия нечетных номеров проводов вводу, а четных — нагрузке.
Порядок подсоединения проводов (указано слева направо):
- провод 1: желтый — вход, фаза А
- провод 2: желтый — выход, фаза А
- провод 3: зеленый — вход, фаза В
- провод 4: зеленый — вход, фаза В
- провод 5: красный — вход, фаза С
- провод 6: красный — выход, фаза С
- провод 7: синий — ноль, ввод
- провод 8: синий — ноль, выход
Высоковольтные счетчики на 6(10)кВ
Счетчики электрической энергии на 6-10КВ
Интеллектуальные приборы учета электроэнергии (ИПУЭ), трехфазные статические Рим 384.0Х — многотарифные счетчики прямого включения с номинальным напряжением 6/10КВ.
Счетчики являются многофункциональными приборами и предназначены для измерения активной, реактивной и полной электрической энергии, а так же активной ,реактивной и полной мощности, фазного тока и линейного напряжения в трехфазных трехпроводных электрических сетях переменного тока промышленной частоты.
Счетчики электрической энергии состоят из двух однофазных 4-х квадратных датчиков измерения активной и реактивной энергии, включенных по схеме Арона.
Датчики счетчика устанавливаются на проводах около оконечных или промежуточных опор ЛЭП, без реконструкции опор ЛЭП и без рассоединения магистральных проводов фаз А.В.С.
Счетчики электроэнергии измеряют мгновенные значения физических величин и могут быть использованы как измерители параметров: напряжения сети, тока, частоты сети, активной и реактивной мощности.
Счетчики электроэнергии имеют многотарифное меню, рассчитанное на 8 тарифов, 256 тарифных зон перенос праздничны и рабочих дней
Счетчики оснащены гальванически развязанными интерфейсами RF1 (радиоканал на частоте 433,92 МГц для обмена с мобильным терминалом), RF2 (радиоканал на частоте 2,4ГГц для обмена между датчиками счетчика) и GSM/GPRS модемом для подключения к информационным сетям автоматизированных систем контроля и учета энергопотребления (далее — АС). Интерфейсы позволяют эксплуатировать счетчик, как автономно, так в составе АС.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
- Измерение активной/реактивной энергии
- Фиксация показаний на заданный произвольный момент времени (режим Стоп-кадр)
- Контроль качества электрической энергии по установившемуся отклонению напряжения и частоты, длительность провала напряжения, глубина провала напряжения, длительность перенапряжения по ГОСТ Р 54149-2010, ГОСТ Р 51317,1,30-2008
- Ведение журнала «Событий» глубиной не менее 4096 записей а т.ч:
— журнал коррекций, т.е., перепрограммирование служебных параметров, изменение времени/даты, факт связи счетчиком и т.д. (1024 записи)
— отклонения показателей качества э/энергии (1024 записи)
— перерыва питания (откл/вкл напряжения сети (1024 записи)
— результатов самодиагностики (1024 записи)
- Ведение месячного (36месяцев) , суточного (186суток) журналов
- Ведение журнала профилей нагрузки (6 месяцев при 30 мин интервале)
- Ведение журнала профилей напряжения (6месяцев при 30мин интервале)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Клас точности при измерении актив./реактив.
| ХАРАКТАРИСТИКА | ЗНАЧ-Е | ХАРАКТЕРИСТИКА | ЗНАЧ-Е |
| 0,5S | Максимальная дальность обмена по интерфейсу RF | 100м | |
| Стартовый ток (чувствительность) | См. в табл. | Время хранения данных | 40 лет |
| Номинальное напряжение | 6/10КВ | Время хранения эфемерид спутников при отсутствии напряжения сети | 72ч |
| Раб. диапазоны напряжения: установленный (расширенный) | от 0,9 до 1,1Uном | Предельный диапазон температур | -40. 60С |
| Мощность потреб. в цепи напряжения счетчика: полная (активная) | 40,0 ВА/4,0 Вт | Межповерочный интервал | 10 лет |
| Полная мощность, потребл. вцепи тока | 0,1 ВА | Средняя наработка на отказ | 180000ч |
| Номинальная частота | 50Гц | Срок службы | 30 лет |
| Точность хода встроенных часов реального времени | 0,01с/сут | Гарантийный срок эксплуатации | 5лет |
МОДИФИКАЦИЯ СЧЕТЧИКОВ СЕРИИ РИМ 384.ХХ
| Условное обозначение | Номинальное напряжение, кВ | Номинальный/ максимальный ток, А | Класс точности при измерении активной/реактивной энергии | Стартовый ток (чувствительность) мА | Постоянная счетчика имп./кВт.ч имп./кварт.ч | Единица ст./мп разряда счетного устройства МВт*ч |
| РиМ 384.01/2* | 6 | 20/100 | 05S | 20/80 | 500 | |
| РиМ 384.02/2* | 10 | 20/100 | 05S | 20/80 | 500 | 10 5 / 0.01 |
- В стандартную комплектацию РиМ 384.ХХ входит устройство защиты от перенапряжения УЗПНш(ол)
- Дополнительно в комплектацию счетчика может входить тарминал мобильный РиМ 099.01 — 09.
Источник
Самостоятельное подключение счетчика
Правильно подключить электрический счетчик самостоятельно довольно сложно и опасно. Для этих работ необходимо иметь лицензию и группу допуска не ниже третьей.
Требования закона
Подключение электросчетчика необходимо производить согласно правилам устройства электроустановок (ПУЭ) в следующем порядке:
- Монтаж и подключение приборов учета электрической энергии производить только сертифицированным инструментом.
- Счетчики должны устанавливаться в ящиках, на шкафах распределительных устройств, имеющие жесткие основания.
- Питание к розетке следует подключать через автомат.
- Размеры шкафов и ящиков должны обеспечивать комфортный доступ к приборам учета.
- Выбор сечения подключаемых проводников производится согласно проектной документации.
Набор инструментов и материалов для монтажа
Для производства монтажа и подключения счетчиков необходимо иметь простой набор инструмента:
- плоскогубцы;
- отвертку;
- индикатор;
- мегомметр;
- уровень строительный;
- лестницу;
- монтажный пояс.
Материалы выбираются согласно спецификации в проектной документации.
К материалам относятся:
- защитные автоматические выключатели;
- проводники и кабели;
- тросовая продукция.
Схема подключения счетчика
Схемы подключения счетчиков имеют два вида:
- прямого действия (ток нагрузки до 100 ампер);
- косвенного действия (через измерительные трансформаторы тока и напряжения).
Однофазного
Однотарифный счетчик двухпроводной сети подключаются по схеме прямого действия, приведенной ниже.
Принципиальная схема подключения однофазного счетчика
На схеме видно, что питание приходит на клеммы счетчика 1 и 3. Потребитель включается через автоматический выключатель или пробки на клеммы 2 и 4. Фазный и нулевой проводник необходимо соблюдать, т. к. счетчик будет работать некорректно.
На видео показано правильное подключение однофазного счетчика энергомера. Снято каналом energomera.
Трехфазного
Трехфазные счетчики могут подключаться как по схеме прямого действия, так и косвенного. Подключение прибора по схеме прямого действия похоже на схему подключения однофазного счетчика. Этот способ предназначен при потреблении тока до 100 ампер. Ниже представлена схема подключения счетчика прямого действия по четырехпроводному принципу.
Принципиальная схема прямого действия для трехфазного счетчика
Питание подключается к следующим клеммам:
- фаза А-1;
- фаза В-3;
- фаза С-5;
- нуль-8.
Потребительская нагрузка подключается на четные клеммы соответственно 2, 4, 6 и 8. Необходимо строго соблюдать порядок подключения и произвести фазировку напряжения.
На промышленных предприятиях применяется схема подключения косвенного действия, т. е. через измерительные трансформаторы тока и напряжения. Трансформаторы тока имеют вторичный ток при максимальной нагрузке 1 или 5 ампер. На вторичной обмотке напряжения значение составляет 100 вольт. Датчики тока и напряжения должны соответствовать классу точности и полярности подключения.
Ниже представлена схема косвенного подключения прибора учета электрической энергии.
Косвенное подключение трехфазного счетчика
Установка счетчика: основные правила
Установить счетчик следует согласно правилам устройства электроустановок (ПУЭ):
- Согласно проектной документации монтируется влагозащищенный шкаф для прибора учета электрической энергии на высоте 0,8-1,7 м от напольной поверхности. Но рекомендовано чтобы счетчик стоял на уровне глаз.
- Проводники необходимо использовать медные с сечением от 2,5 мм до 6 мм.
- Нельзя допускать скрутки и ответвление проводов.
- Установку счетчика своими руками производится с уровнем, чтобы угол наклона не превышал один градус.
- При подключении счетчика необходимо промаркировать провода. А также необходимо подключить защитные автоматические выключатели и произвести пломбировку прибора учета.
В случае отсутствия пломбы владелец может быть обвинен в хищении электрической энергии.
- Отключается вводной пакетник или автоматический выключатель для безопасного проведения работ.
- Выбирается щитовая и проводниковая продукция согласно проекту.
- Щит учета устанавливается на место монтажа.
- Производится монтаж счетчика на площадку шкафа. На DIN рейку монтируются счетчик, защитные автоматы и система УЗО.
- Подключение электросчетчика производится СИП проводниками согласно схеме. Фазировка должна быть соблюдена при монтаже.
- Опробование системы учета. Перед включением к сети необходимо произвести замер целостности изоляции с помощью мегомметра
- Опломбирование счетчика энергоснабжающей компанией.
Изучаем схему подключения счетчика
Схема подключения электросчетчика (однофазного и трехфазного)
Рассматривать сложные варианты подключения мы не будем – оставим их профессионалам, т.к. без соответствующих навыков самостоятельно справиться с такой работой вряд ли получится.
Схема подключения электросчетчика прямого включения
Самый простой вариант – однофазное подключение. Оно выполняется с использованием максимум 6 кабелей и нагрузки. Провода заземления, фазы и нуля подключаются на вход учетного прибора. Аналогичные провода подсоединяются к его выходу.
Перед счетчиком устанавливается автоматический выключатель. Это делается для большей безопасности и удобства эксплуатации. Небольшой прибор будет самостоятельно отключать дом или квартиру от электроснабжения при возникновении любого рода опасных ситуаций.
Чтобы избежать проблем со службой энергосбыта, обязательно пломбируем выключатель. Для этого используем элементарный комплект, состоящий из крепежной DIN-рейки, пломбы и коробочки из пластика.
Конструкция типичного электросчетчика включает в себя шину. Это изделие выполнено в виде медной планки. Для ее крепления используются диэлектрические зажимы. По длине шины сделан ряд отверстий для подвода электрических кабелей и их последующего крепления. Данный метод подключения актуален при необходимости объединения нескольких отдельных проводов в один кабель.
Принцип работы счетчика
Однофазные и трехфазные счетчики устроены по одному принципу. Разница только в том, что в сети 380 вольт учет ведется отдельно по каждой из фаз, а затем суммируется. Давайте разберемся, как работает счетчик для одной фазы, после чего понять устройство з-х фазного несложно. Ниже изображена блок-схема современного прибора с прямым подключением.

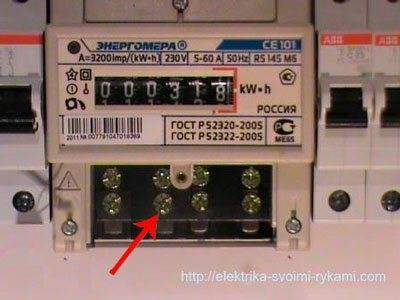

Клеммы для подключения проводов обычно располагаются в указанном на рисунке порядке, но лучше проверить по паспорту конкретного счетчика
Электронные модели
Электронные счетчики электроэнергии могут работать как в сетях переменного, так и в сетях постоянного тока
Постоянное напряжения обычно используется на предприятиях, так что для квартир и частных домов оно не слишком важно. Если сравнивать с электромеханическими моделями, по размерам электронные намного меньше, так как в них мало крупногабаритных элементов
Кроме того, они надежнее, так как нет подвижных деталей. Есть у электронных еще один плюс — они учитывают как активную, так и реактивную нагрузку (сумма индуктивной и емкостной составляющей).
Трансформатор напряжения подключен между фазой и нулем, трансформатор тока — в разрыв фазного проводника. Данные с трансформаторов передаются на преобразователь, где трансформируются в частотные сигналы и поступают в микроконтроллер. В нем расшифровываются показания и записываются в ОЗУ (оперативное запоминающее устройство). Параллельно микропроцессор руководит электронным реле и дисплеем.
Блок-схема электронного счетчика электроэнергии
Данные в ОЗУ сохраняются продолжительный период времени, записи делаются по типу дневника. В нем фиксируется расход электроэнергии по датам и времени, что позволяет провести анализ расхода. В некоторых модификациях, электронные трехфазные счетчики могут передавать информацию о расходе по специальному каналу. Этот канал может быть подключен к домашнему компьютеру, системе умный дом. При определенных настройках может автоматически передавать данные в абонентскую службу для проведения расчетов.
Еще одна функция электронных приборов учета — многотарифный учет. При наличии нескольких тарифных сеток, зависящих от времени, величина потребленной в разное время энергии, записывается в разные ячейки. При снятии показаний, данные списываются, умножаются на свой тариф. Использование многотарифного учета позволяет экономить на счетах за электричество.
Электромеханические или индукционные
Учет энергии в индукционных счетчиках построен на отслеживании параметров переменного магнитного поля, поэтому работать такие устройства могут только с переменным током.
Устройство индукционного электромеханического счетчика
Основной элемент индукционного 3-х фазного счетчика — специально сконструированный магнитопровод с прорезью. В прорезь вставляется край диска, закрепленного на оси. Через одну из катушек магнитопровода проходит ток, вторая подключена параллельно. К плоскости диска при помощи шестеренок подключен механический счетчик, отсчитывающий повороты диска.
Ток, проходя по магнитопроводу, создает магнитное поле, а оно вихревые потоки в алюминиевом диске. Взаимодействие магнитного поля и вихревых потоков создает крутящий момент, который заставляет диск крутиться вокруг своей оси. Чем больше сила тока, тем более мощное генерируется поле, тем быстрее вращается диск, тем быстрее сменяются показания на счетчике.
Контакты модульного электрооборудования
Для того, что бы правильно произвести подключение, следует детально пояснить назначение каждого из контактов.
Контакты счетчика электроэнергии
На каждом, из четырех контактов счетчика, имеется по два прижимных винта, за счет этого, контакт имеет равномерный и надежный прижим контактной пластины к проводу. Необходимость такого прижима, обусловлена тем, что в дальнейшем счетчик будет опломбирован и свободного доступа к контактной группе уже не будет.
Первый контакт, предназначен для подключения подходящей, питающей фазы.
Второй, для подключения отходящей фазы.
Третий, для подключения подходящего, питающего нулевого провода.
Четвертый, для отходящего нулевого провода.
Контакты автоматических выключателей
Начнем, с вводного автомата. Верхний ряд контактов, предназначен для подключения проводов питающих квартиру .
Нижний ряд, для подключения отходящих проводов, в нашем случае, они будут отходить на счетчик.
Теперь, переходим к отходящим однополюсным автоматам. На их верхние контакты, подается фаза со счетчика.
Нижние контакты, предназначены для подключения отходящих по направлениям, фазных жил проводов.
С контактами разобрались. Теоретические знания, как подключить счетчик электроэнергии, получены. Теперь, применим их на практике.
