Критерии выбора
Приобретая саморезы в строительном магазине (во избежание покупки некачественного товара), детали необходимо протестировать по нескольким показателям.
- Тест на качество защитного покрытия. Для этого необходимо сильно сжать пресс-шайбу с помощью плоскогубец. Товар, имеющий некачественное покрытие, обязательно даст трещины. В большинстве случаев в качестве покрытия используют цинк, нанесенный гальваническим методом. Это помогает обеспечить максимальную адгезию материалов.
- Следует проверить силу прилегания прокладки к основанию и качество резиновой шайбы, которая располагается непосредственно под шляпкой. Уплотнительное кольцо обеспечивает герметичность прилегания шляпки самореза к листу металлочерепицы, от него зависит долговечность кровельного покрытия. Прокладки плохого качества со временем разрушаются под негативным воздействием атмосферы, начинают пропускать влагу, что приводит к коррозии покрытия.
- Необходимо проверить наличие соответствующей маркировки на шляпке. Отсутствие таковой может быть показателем несоответствия качеству.
Крепления для кровельных покрытий изготавливаются из высокоуглеродистой стали и обязательно тестируются перед поступлением в продажу. Производители качественного товара гарантируют длительный период эксплуатации, который составляет порядка 50 лет.
Во время испытаний саморезы подвергаются сильным деформациям:
- порядка 20000 изгибов на 5 градусов;
- 2000 изгибов на 10 градусов;
- 100 изгибов на 15 градусов.
Особенности крепления саморезами профлиста на крышу, стену или каркас забора

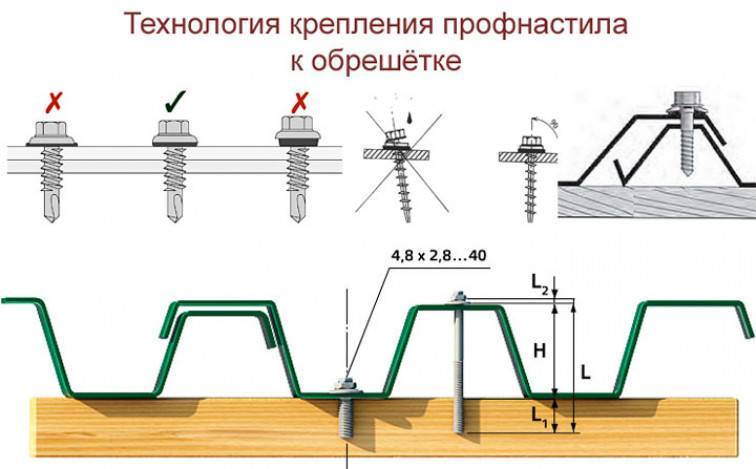

Схема крепления профнастила к кровле.
Монтаж профлистов осуществляется с помощью оцинкованных или цветных саморезов с полипропиленовыми шайбами, с диаметром от 0,48 до 0,63 см и длиной от 1,9 до 25 см.
Подбирая саморез для крепления профнастила, необходимо учитывать, что его резьбовая часть должна быть как минимум на 3 мм длиннее ширины соединяемых им кровельных материалов. Расход саморезов на 1 кв.м покрытия обычно составляет 5-8 шт.
Для того чтобы надежно закрепить один профлист на прямом участке кровельного ската, нужно 6-8 шурупов с шагом крепления не менее 500 мм. При этом ближе к торцам их количество увеличивают, обеспечивая этим более надежное противостояние кровельной конструкции ветровым нагрузкам.
При выполнении забора каждый профлист крепят к его каркасу 5-6 саморезами. Если необходимо установить забор повышенной прочности, расход необходимого количества саморезов увеличивают, вкручивая их в каждую волну профильного листа.
Осуществляя монтаж профлистов на стену, их крепят через одну волну в гофры нижних краев. На вертикальных стыках материал скрепляют специальными заклепками.
Этап Монтаж черепицы. Основные правила
- Монтаж может выполняться одним из двух способов. Если укладка листов начинается справа, то каждый новый накладывается на предыдущий. Если наоборот, то накладываются предыдущие листы.
- В целях корректности монтажа четыре листа черепицы, расположенные внахлест относительно друг друга, сначала прихватываются, выравниваются, а уже потом окончательно соединяются одним саморезом.
- Саморезы должны быть качественными, ведь от них во многом зависит срок службы кровельного покрытия. Это обязательно должны быть оцинкованные шурупы с уплотнительными головками из пропиленового каучука, герметично заполняющими отверстие при закручивании.
- В месте соединения четырех листов появляется утолщение. Его нужно удалить, для чего часть угла срезается или выпрямляется капиллярная канава, находящаяся под штамповочной чертой.
Преимущества и недостатки саморезов по дереву
Для постройки прочной, надёжной конструкции важно подобрать качественный материал и подходящие крепёжные элементы. Почти все постройки и материалы из дерева собираются с помощью саморезов
Существуют различные виды крепежей, которые различаются в зависимости от места их применения. Саморезы по дереву имеют неполную резьбу, что даёт свои преимущества при их использовании:
- Саморез формирует отверстие с помощью резьбы, в котором он надёжно фиксируется (в отличие от гвоздей).
- Благодаря неполной резьбе осуществляется надёжное крепление верхнего элемента.
- Многопрофильное использование внутри помещений.
- Существуют различные формы резьбы: канавка, специальные режущие грани, пилообразные витки у острия. Сочетание нескольких элементов позволяет смонтировать детали, избежав растрескивания. Даже при закручивании близко к краю.
- Наличие специальных шлицов под шляпкой, нужных, чтобы утопить саморез, не проколов древесину.
- Предусмотрена специальная фреза при окончании отверстия, которая готовит и рассверливает его.

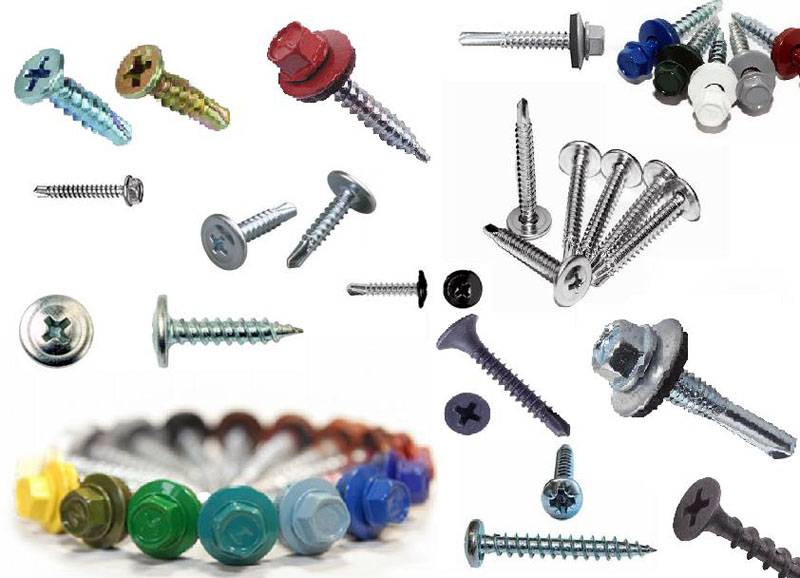

Видовое многообразие крепежей
К минусам можно отнести то, что саморезы не универсальны, а именно:
- Некоторые применяются для монтажа только небольших конструкций. Например, фосфатированный крепёж подходит лишь для фиксации лёгких конструкций (саморезами крепят гипсокартонные листы к деревянной обрешётке или металлическому профилю). Собирать с его помощью тяжёлые конструкции небезопасно. Также данный вид подвержен коррозии.
- Саморез с пресс-шайбой и универсальные саморезы колют древесину. Притянуть детали с помощью них плотно сложно, из-за чего остаются зазоры. Может иметь место растрескивание материала.
- Саморез с шестигранной головкой (глухарь). Требует подготовки отверстия для монтажа. Применяется для крепления деревянных брусков тяжёлых конструкций. Некоторые из них снабжены пресс-шайбой, если такой нет, то желательно подложить. Покрыт белым цинком в качестве коррозийного покрытия.
- Конфирматы. Также требуют подготовки отверстий. Применяются в производстве мебели.
При грамотном подборе крепежей и умелом их использовании недостатки не то что сглаживаются, они вовсе исчезают.
Как правильно крепить профнастил на крышу саморезами
Грамотно закрученный саморез не деформирует прижимную шайбу в обратную сторону, но в то же время плотно прижимает прокладку к металлу, не оставляя зазоров и щелей. Ось вращения самореза должна быть строго перпендикулярна поверхности металла. Итак, давайте подробно рассмотрим, как крепить профнастил на крыше саморезами:
- Как крепить профнастил на обрешетку крыши? Крепление первого листа профнастила на обрешетку начинают с левой стороны нижнего ряда. Его делают с нависанием в 4 см над краем крыши и припуском 15 см под следующий ряд. Крепление в нижней части листа должно производиться «через волну» – в каждой нижней полке (подошве) профиля, соприкасающейся с обрешеткой – от этого зависит прочность всей конструкции кровли. Чтобы не произошел перекос листы следует тщательно выравнивать относительно карниза.
- Следующий лист укладывают с боковым нахлестом в одну волну (у низкопрофильных листов – в две волны) на предыдущий лист, таким образом, чтобы край проходил и крепился короткими саморезами с шагом 300 мм по гребню волны (это предупреждает затекание воды). Также рекомендуется для плотной стыковки листов в нижнюю полку верхнего листа закручивать крепеж с отклонением в 50 мм в сторону нахлеста.
- Средняя часть листа закрепляется в шахматном порядке с шагом через две волны что соответствует 500 мм.
- Второй и последующие ряды укладывают с нахлестом в 10-20 см на предыдущий. Саморезы в зоне нахлеста так же закручиваются через одну волну. При определении ширины зоны нахлеста следует учитывать, что чем выше конек крыши и больше угол наклона ската, тем меньше делается нахлест.
- Верхний край последнего ряда листов, примыкающий к коньку крыши закрепляется через волну.
- На втором этапе закрепляются доборные элементы крыши – торцовые и ветровые планки, дымоходные фартуки, снегозадержатели. При этом производят крепление саморезами длиной 50-90 мм и шагом крепления до 300 мм. Если торцевая планка состоит из нескольких доборных элементов (что крайне нежелательно), то необходимо соблюдать нахлест в 100 мм.
- Завершающий этап – монтаж конька крыши. Конек представляет собой профиль специальной формы, имеющий два плеча шириной 100-300 мм. Его назначение – защищать крышу от попадания влаги в подкровельное пространство и придание дополнительной жесткости конструкции.
- Необходимо убедиться что сопряженные края скатов крыши имеют расхождение по высоте не более чем 2%. Большее значение приводит к деформации под действием ветра и тяжести снега и образованию щелей.
Укладку конька начинают с торца, противоположного господствующему ветру. Нахлест доборных элементов делают таким же как у торцевых планок. Дождевая и талая вода попадает под конек через зазоры нижних полок профнастила.
Поэтому под плечи конька укладывают специальные уплотнительные прокладки, повторяющие форму профиля. Саморезы длиной до 80 мм закручивают по нижнему краю плеча конька с отступом в 3-4 см через верхние полки (гребни) волны профнастила в обрешетку.
Его накладывают сверху на завершающие ряды листов и методом «через волну» крепят коньковыми саморезами длиной до 80 мм к обрешетке через верхние полки (гребни) профнастила.
Использование специальных саморезов в качестве крепежа является единственно верным решением. Правильно произведенный монтаж не деформирует металл и не повреждает защитное покрытие чем предотвращает коррозию и проникновение влаги. При этом значительно увеличивается срок службы кровли.
Расход кровельных саморезов на 1 м2 профнастила
Обычно крепление производят с шагом 0,5 м. При размерах листа 8
Края листов, выходящие на фронтоны крыши, рекомендуют крепить с интервалом 200-300 мм. Боковые нахлесты, торцевые и коньковые планки тоже увеличивают количество необходимого крепежа.
В среднем на 1 м² кровельного профнастила расходуется 8 саморезов всех размеров. Приблизительно четыре из них – длиной 35 мм, два – 20 мм, еще два – 50 мм и более. Не стоит использовать эти значения как окончательные, так как много саморезов отбраковывается в процессе монтажа.
Более точный расчет зависит от габаритных размеров листа, шага обрешетки, угла наклона крыши, толщины металла, а также количества скатов крыши.
Недостатки, недоработки и прочие досадные факты
При всех своих достоинствах, сэндвич-панели обладают и некоторыми недостатками. Вот занимательный видео-урок по преимуществам и недостаткам кровельных сэндвич-панелей:
Российский климат достаточно агрессивный, особенно на севере. И поэтому пока многие кровельщики опасаются использовать кровельные сэндвич-панели из-за сезонных колебаний температур, которые вызывают значительные напряжения в процессе эксплуатации.
Второй момент, находясь на кровле под прямыми солнечными лучами, «сэндвичи» меняют свои размеры. Это естественный процесс для металлических поверхностей, но его крайне необходимо учитывать при подгонке углов стыков и швов, чтобы всю систему в итоге не повело. Кстати, сэндвич-панели поэлементной сборки лишены этих минусов. Ведь у них нагрузку на себя берет не минеральная вата, а сам стальной каркас, благодаря чему теплоизоляцию можно использовать более легкую и недорогую.
Еще один минус в том, что в процессе циклических температурных переходов через так называемую «точку замерзания воды» постепенно блок утеплителя из минеральной ваты разрушается, а волокна – выдуваются. В итоге происходит потеря несущей способности самой конструкции.
Также и сама минеральная вата подвержена физическому старению, а ведь на нее приходится вся эксплуатационная нагрузка. При этом ремонтопригодность таких панелей вызывает вопросы. Если обычную трехслойную сэндвич-панель еще можно заменить, то с панелями поэлементной сборки кровлю придется разбирать целиком, поэтому затраты на ремонт будут значительными.
Точность крепления и герметичность будущий кровли обеспечивают замки и технология монтажа. И главная проблема в этом случае – получился удачный или неудачный стык.
Вот почему производители постоянно работают над улучшением таких замков. Ведь конкретно от этого зависит и прочность соединения панелей на кровле, и отсутствие зазоров, и герметичность.
Для кровли – это критические показатели
И любой неудачный стык способен стать проводником для дождевой влаги и мостиком холода, тогда как для тех же стен все это не так важно:
В условиях непогоды и часто меняющихся влажности и температуры воздуха у некачественно уложенной кровли из сэндвич-панелей возникают мостики холода и протечки. Также отслаивается обшивка от утеплителя, если используются сэндвич из пенопласта и повышается горючесть среднего слоя, а если утеплитель из минеральной ваты – отмечают разрушение связи между вертикально ориентированными волокнами из-за влаги.
Далее, чтобы особенно грозит проблемами – это неправильные локальные нагрузки (неудачно наступили, упала тяжелая ветка дерева, непродуманно установили антенну).
Они способны привести к разгерметизации продольного стыка и дальнейшего повреждения всего покрытия. Причем подобное повреждение не так-то легко обнаружить на глаз, а исправить еще сложнее.
Хотя на самом деле в работе с сэндвич-панелями вполне реально избежать всех перечисленных моментов и недостатков, если точно следовать всем правилам монтажа.
Кровельные сэндвич-панели обладают таким минусом, как легкая повреждаемость в процессе транспортировки и монтажа, поэтому с ними нужно обращаться аккуратно. Вот почему фирмы-производители зачастую сами предоставляют услуги по полной комплектации кровли, начиная с ее проектирования и заканчивая монтажом.
И мы советуем прибегать к таким услугам, так как профессиональная бригада уже знает все тонкости работы с этим кровельным материалом. Существует масса рекомендаций даже по поводу хранения самих панелей.
К слову, больше всего производителей переживают о том, что в нашей стране довольно часто пренебрегают правилами монтажа и кровельные панели иногда намокают еще до того, как окажутся на крыше. В этом случае волокнистый утеплитель быстро теряет свои свойства и разрушается в течение последующих сезонных процессов заморозки и оттаивания.
Вот благодаря таким сомнениям владельцы своих домов пока еще повсеместно отдают предпочтение более классическому и проверенному кровельному пирогу, где утеплителю отведено свое конкретное место и к нему всегда есть доступ. По крайней мере, если намокнет вата, несущая способность кровли от этого не уменьшится – просто проблемы будут другими.
Устройство изоляции
Необходимо знать не только о том, как крепить профнастил на крыше саморезами, но и о правильном устройстве изоляции — очень важном этапе монтажа кровельного материала. Дело в том, что под кровлей образуется влага
Конденсат постепенно разрушает покрытие, в результате потребуется его замена. Изоляция позволяет защитить кровлю от образования влаги. Сама задача включает в себя устройство тепло- и пароизоляции, а также наладку вентиляции.
Повысить срок службы кровли получится, если под профлисты разместить прокладку, защищающую от образования влаги. Предпочтительнее всего выбирать паро-гидроизоляционную мембрану. Монтируется она на большие гвозди с шагом около 20 сантиметров. Начинать укладку стоит с карниза, идти в направлении конька крыши.
Защитная пленка укладывается с небольшим нахлестом (от 10 до 15 сантиметров). Еще нужно сохранять провис около 2 см между стропилами. Листы в местах нахлеста фиксируются на двухсторонний скотч.
Вентиляционные отверстия размещаются ближе к коньку крыши. Они предназначены для свободного движения воздуха под кровлей, препятствующего возникновению конденсата. Понадобится наладка вентиляционных каналов, небольшой зазор под кровлей, а также наличие вентиляционных решеток, которые размещаются на торцах здания.
Где используют дополнительные крепежи
Дополнительные крепежи устанавливают в местах стыка листов между собой. В местах примыкания кровли к дымовым трубам и слуховым окнам шаг метизов уменьшают до 20—25 см.
Схема крепления листов металочерепицы и размещения саморезов
Для ввинчивания кровельных саморезов используют шуруповерт. При использовании инструмента следят за величиной крутящего момента.
Для сведения. Наибольшую эффективность металлочерепица имеет на скатных крышах с наклоном 12° и более. Волнообразная поверхность и ребра жесткости листов задерживают снеговой покров толщиной до 1,5 метров.
При недостаточном усилии нарушается герметизация отверстий. Чрезмерное усилие приводит к проворачиванию винта в древесине и ослаблению крепления. Происходит разрушение уплотнительной прокладки и повреждение покрытия.
Как выбрать действительно качественный крепёж
Качество изготовления самореза можно легко проверить при помощи обычных пассатижей. На качественном крепеже при сжимании шайбы краска не лопается, а герметизирующая прокладка из резины остаётся плотно сидящей на своём месте.
На строительном рынке присутствует широкое разнообразие крепёжных деталей, но выбирать следует только те саморезы, на шляпке которых изготовителем нанесена специальная маркировка (клеймо). На товаре хорошего качества обязательно имеется прокладка из вулканизированной резины, плотно прилегающая к поверхности элемента.
Саморезы недорогого сегмента обычно оснащены резиной невысокого качества, которые при колебаниях температуры быстро теряют эластичность и растрескиваются уже за пару сезонов. Потеря прокладкой эластичности ведёт к образованию протечек и появлению следов ржавчины около мест прикрепления кровельного материала.
Сейчас ведущими производителями металлочерепицы, в качестве комплектующих материалов, включены и элементы для её крепления. По этой причине, гарантия на кровельный материал действительна лишь при использовании комплектных саморезов при монтаже.
Расход саморезов на лист
Расход саморезов на металлочерепицу, в общем, и сколько нужно саморезов на один лист металлочерепицы.
Для того чтобы понять сколько саморезов вам понадобиться затратить на один лист металлочерепицы вам нужно воспользоваться специальной формулой расчета.
К примеру, ваша крыша равняется 150 м², а обрешетка состоит из досок, сечение которых — 30Х150 мм. Ширина ската 10,2 метра, а длина – 7,75 метра.
На фотографии — один из наиболее востребованных видов кровельной металлочерепицы
Общее количество листов, которое вам нужно прикрепить – 40 штук. В данном случае вам нужно использовать саморезы, имеющие размеры 4,8х20, 4,8х35 и 4,8х50.
Рассчитаем, сколько саморезов нам понадобится на каждый элемент и всего вообще:
- Для того чтобы закрепить стыки между рядами вам понадобиться на каждый стык около 6-ти крепежных элементов, а это в общем составляет 120 саморезов.
- Для всей длины боковых стыков между листами кровли требуется потратить по 21 саморезу на каждый стык, что в результате составляет 378 штук, размер которых равняется 4,8х20.
- Чтобы прикрепить листы кровли по линии карниза и линии конька из расчета по 3 самореза на один лист металлочерепицы, понадобится 120 штук.
- 88 штук в сумме для того чтобы скрепить торцевые линии, где обычно используют по 22 самореза на одну торцевую линию.
Кроме того, производители рекомендуют крепить кровлю еще и по центру каждого листа, как минимум пятью саморезами, а в общем получается 200 штук. Таким образом, для крыши, размер которой 150 м², понадобится 528 саморезов форматом 4,8х35.
Для того чтобы закрепить коньки, карнизные и торцевые планки, и другие элементы понадобиться 360 крепежных болтов, это учитывая надежность крепления и длину волны кровли. Итак, для того чтобы покрыть крышу указанного размера вам понадобиться 1266 саморезов.
Как правильно крепить листы металлочерепицы к обрешётке
Сама обрешётка – конструкция из деревянных досок одинакового размера, которая монтируется на одинаковом расстоянии друг от друга (оно должно совпадать с шагом используемой металлочерепицы). Доски, расположенные под коньком и у карниза чаще всего имеют большую толщину без поддержания обязательного расстояния между досками на скате.
В процессе выполнения крепления листов материала на скате крыши необходимо закручивать саморезы по линии, расположенной ниже на 10-15 мм от линии штамповки между гребнями. В том случае, когда обрешётка была выполнена правильно, в полном соответствии со всеми схемами и инструкциями, саморезы можно закручивать в любое штатное место, так как там обязательно должна быть доска. Для большей уверенности в том, что всё выполняется правильно, стоит посмотреть видео по теме (даже если работа не будет выполняться своими силами).
Металл на досках укладывается всегда без технологического зазора, поэтому листы металлочерепицы будут гарантированно с высокой надёжностью прижаты к обрешётке без деформации материала. Стоит заметить, что крепления при этом не будут заметны, так как всегда будут находиться в тени такой «ступеньки».
Выбор длины саморезов
Для выбора длины самореза существует несколько правил, которые применяют в разных ситуациях. При сплочении/соединении двух не очень массивных деталей, работают следующие правила подбора:
Чтобы вы не соединяли, острый конец самореза не должен торчать с другой стороны соединяемых деталей. То есть, в любом случае он должен быть короче соединяемых деталей. Причем, считается, что максимальная прочность будет, если до края нижней детали останется не менее 5-6 мм. Вот и считайте.
Длину самореза подбирают в зависимости от скрепляемых деталей
- С другой стороны, минимально саморез должен входит в нижнюю деталь не менее чем на 1/3 от толщины прикрепляемой детали. То есть, если крепите, скажем брус 100*100 мм, то минимальная длина самореза должна быть на 1/3 длиннее. Для этого бруса минимальная длина самореза 100 + 100/3 = 133 мм. Берут ближайшее большее. Если крепите доску 28 мм толщиной, то минимальная длина самореза 28 +28/3 = 37 мм (обычно выбирают 42 мм).
Если какую-то тонкую деталь крепят к массивному основанию, работает другое правило. Тогда длина крепежа должна быть в 2-2,5 раза длиннее прикрепляемой детали. Так надо подбирать длину самореза, если крепите что-то к стене, скажем, или к бетонному полу. В таком случае, чтобы закрепить ту же доску 28 мм к стене, длина крепежа — 56-70 мм. Вот такая вот разница.
Размеры саморезов: наиболее применимые варианты
Как выбрать длину саморезов, вроде должно быть понятно. Теперь о том, какими они вообще бывают. Здесь ситуация запутанная. Ни винты, ни саморезы не имеют общего стандарта. Есть несколько нормативов «затертых» годов выпуска, в которых прописаны размеры самонарезных винтов некоторых типов.
- ГОСТ 1145-80. Самонарезные винты с потайной головкой.
- ГОСТ 1144-80. Шурупы с полукруглой головкой.
- ГОСТ 1146-80. Шурупы с полупотайной головкой.
Дело сегодня обстоит так, что каждый производитель выпускает собственные «линейки». Ориентируются они, понятное дело, на спрос. Ну, а параметры головок обычно делают в соответствии с тем или иным ГОСТом. Это хоть как-то стабилизирует ситуацию. Иногда и сортамент — диаметры и длины тоже делают по стандарту. В таком случае в описании саморезов указывают диаметры, в которых они вообще выпускаются, а потом идет приписка: соответствует такому-то ГОСТу. Это значит, что головки соответствуют указанному нормативу, а также, что соответствует сортамент.
Как же тогда выбирают саморезы по длине и диаметру? Высчитывают/определяют длину, которая нужна, определяются с типом головки. Потом смотрят диаметры и делают окончательный выбор. Сразу скажем, что для древесины принцип «толще — значит лучше» не работает. Это можно применить для металла. Для древесины лучше более тонкие, но с хорошей резьбой и из хорошего металла. Вот это идеальный вариант.
Если параметры саморезов у производителя «свои», они указываются в описании
Но этого недостаточно. В магазине обычно предлагают до десятка вариантов одного размера, но разных производителей. И если с металлом и типом обработки определиться более-менее просто, то выбрать какой марки брать сложно. Есть, конечно, проверенные, но они стоят дорого. Хотя, если взять дешевые, в брак может уходить 30-50%. Какой брак? То гнутся, то шляпки отлетают. Это не всегда, но часто. Если вам «повезет» нарваться на такой крепеж, то получится, что купить «дорогие» было бы не дороже. Ну, или не намного дороже.
Теперь сравните две таблицы. Они составлены по разным ГОСТам. Как видите, диаметры и длины совпадают. Вот это и облегчает жизнь. Если при производстве крепежа придерживались стандарта и по соотношению диаметра/длины, то все просто. Если же нет, то производитель в описании саморезов прикладывает таблицу с размерами (как на рисунке выше).
