Как правильно выбрать и установить пластиковый кессон для скважины

4 ЭКОБАТ тип 1

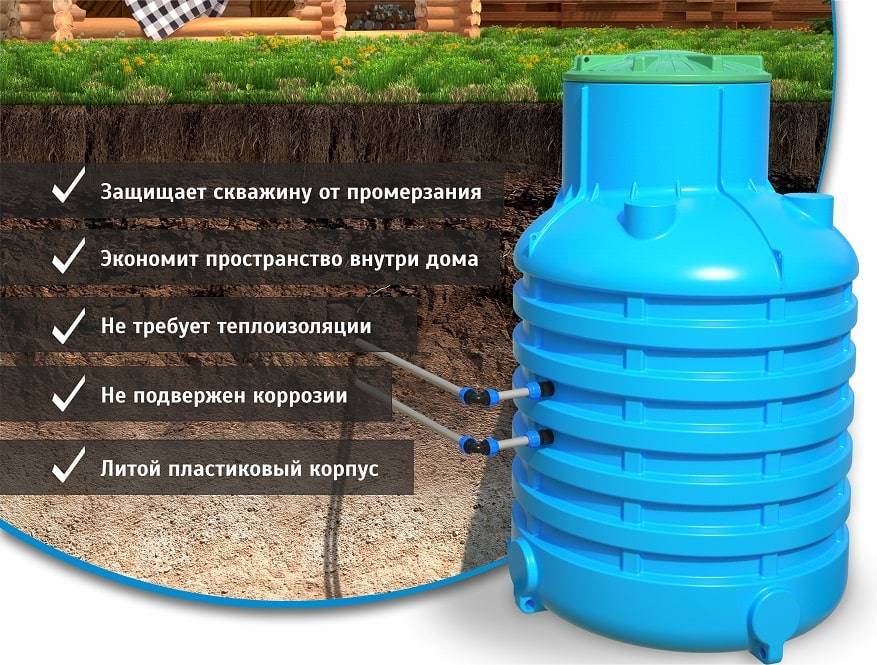

Пластиковый кессон – удовольствие не из дешевых, особенно если у вас большая скважина и требуется конструкция немалого размера. Но есть на рынке и бюджетные модели, одна из которых сейчас перед нами. Это самый дешевый кессон высотой 1,5 и диаметром 1,1 метра. Встать внутри в полный рост не получится, но ЭКОБАТ не погреб, поэтому необходимости в этом не будет.

Бак полностью пластиковый, без металлических вставок и армирования. Нагрузка на стенки ограничена, поэтому перед покупкой обязательно проконсультируйтесь со специалистами, чтобы характеристики модели не оказались недостаточными. Что касается оснащения, то конструкция максимально продуманная. Внутри есть лестница, а по бокам – много модулей для установки бака в грунт. Проблем с монтажом такого кессона определенно не возникнет.

Монтаж кессона из бетонных колец

Установка железобетонного кессона очень похожа на сборку колец колодца, только глубина будет значительно меньше. Кольца фиксируются между собой металлическими пластинами, что служит защитой при смещении грунта.

Все стыки тщательно обрабатываются бетонным раствором. Так как бетон со временем может пропускать влагу, то необходимо заранее обеспечить гидроизоляцию стен. Часто применяют в этих целях полиэтилен или рубероид. Их наклеивают с использованием битумной мастики.

Поверхности из бетона достаточно устойчивы к промерзанию, но не будет лишним утеплить их. При этом стоит учесть, что теплоизоляционный материал должен иметь устойчивость к давлению грунта и не впитывать влагу. Надлежит применять только прочные разновидности утеплителя. Зачастую используют пеностекло или экструдированный пенополистирол, но этого дорогие материалы.

Недорогим можно считать пенопласт. С данным материалом просто работать. Он обладает свойством поддерживать горение, но это не существенно, находясь в земле. Пенопласт имеет не очень большой срок эксплуатации — 5-7 лет. После окончания этого периода потребуется замена материала. Следует утеплять как перекрытия, так и стены.

Еще одна важная деталь в том, что рекомендуют устанавливать кессоны из железобетона без дна. Изделие помещается только на подушку из гравийно-песчаной смеси. Это объясняют тем, что влага станет уходить в землю при образовании конденсата. Существует еще один вариант: не использовать бетонный состав для заделывания стыков между фундаментом и нижним элементом. Это требуется, чтобы дать впитаться конденсату в грунт. Но подобное размещение защитного короба возможно на высоком и сухом участке. В иных случаях такое углубление чревато затоплением конструкции. Решить проблему с конденсатом возможно лишь при качественном утеплении. В крайнем случае можно сделать вентиляцию.

Монтаж кессона из бетонных колец

Обязательно следует предусмотреть под кольцами бетонного основания, так как площадь опоры незначительна. Существует повышенный риск усадки, что может вызвать деформацию труб.

Кессон из железобетона прослужит продолжительное время без дополнительных вмешательств. Ведь тем лучше для изделия, чем меньше будет сделано различных корректировок.

Предназначение

Люди, живущие в загородном доме, эксплуатируют скважину на протяжении всего времени. Однако это трудно полноценно реализовать в условиях резких перепадов температур, так зимой бывает слишком холодно, а летом жарко. Это сказывается на работе автономного водопровода.

Чтобы при очередном сильном заморозке, поступающая вода не испортила электрический насос, рекомендуется использовать кессон. Он защитит оборудование от отрицательного воздействия температур. Потому что устройство поддерживает приемлемую температуру на протяжении всего периода эксплуатации, что минимизирует риск выхода из строя электрического оборудования. Также оборудование не пропускает внутрь сточные воды, насекомых и мелких грызунов, которые могут причинить вред чувствительной аппаратуре

Поэтому его установке уделяется особое внимание, иначе кессон не раскроет свой потенциал

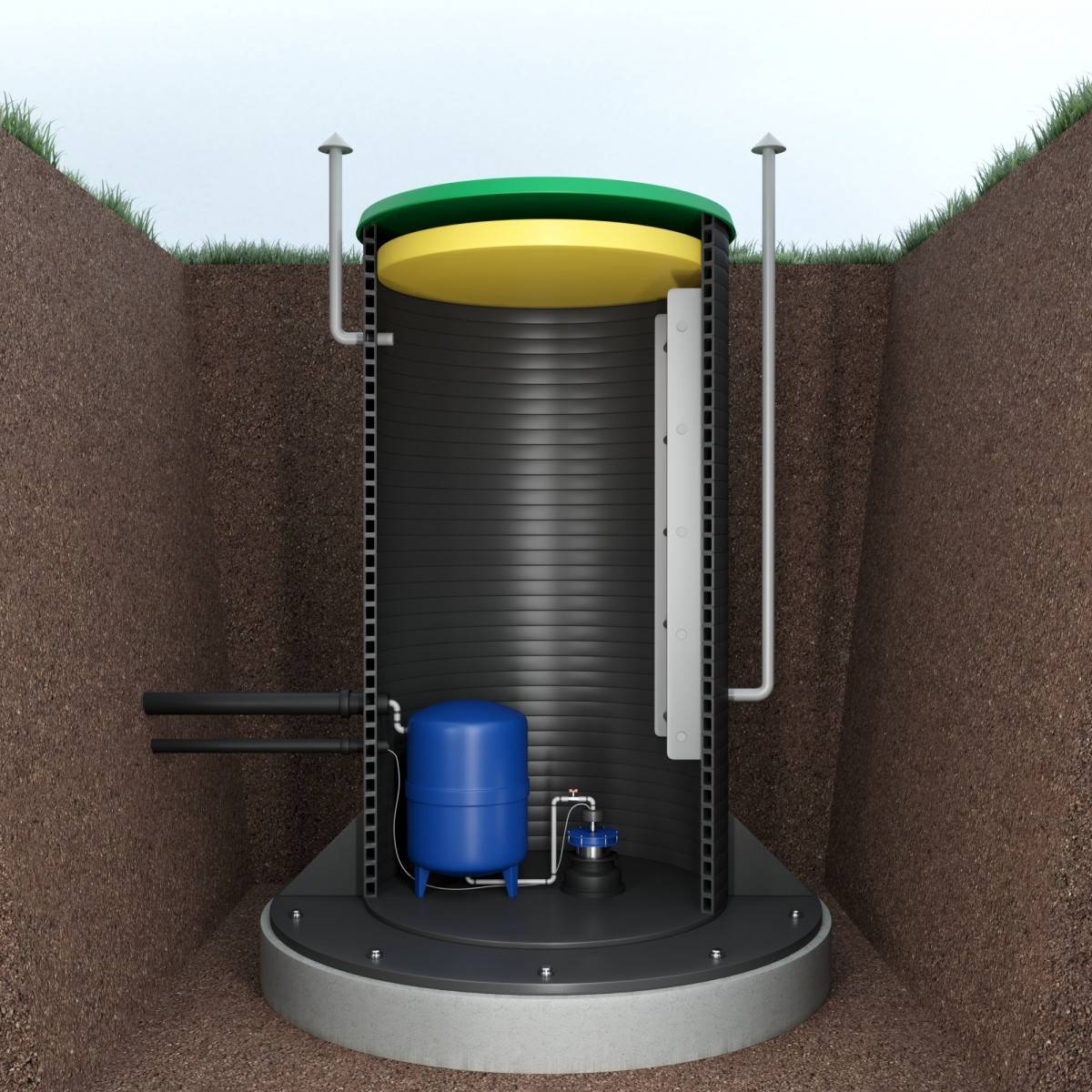

Внутри прибора размещается практически все важное оборудование, которое требуется для работы скважины:

• Водоочистители;
• Электрический насос;
• Трубы для передачи воды в дом;
• Электрические приборы, отвечающие за автоматику водопроводной системы.

Чаще всего высота герметичной емкости не менее 2 метров, сверху присутствует закрывающийся люк. Также кессоны различаются по конструктивным особенностям, на рынке встречаются круглые модели и прямоугольные. При выборе главное — помнить, чем больше диаметр входного отверстия, тем легче человеку будет войти внутрь. Покупать изделия с маленькой горловиной не рекомендуется. Потому что протиснуться туда будет нелегко, соответственно и размещение оборудования станет трудно решаемой задачей, а ремонт и обслуживание некоторых приборов отнимет несколько часов.

Выбор кессонов для скважин: цены и модели

Важно узнать стоимость, перед тем как выполнить установку кессона на скважину. Цена зависит от конкретных производителей и свойств изделий

Вид	Производители	Модели	Размеры, см	Вес, кг	Цена, руб.

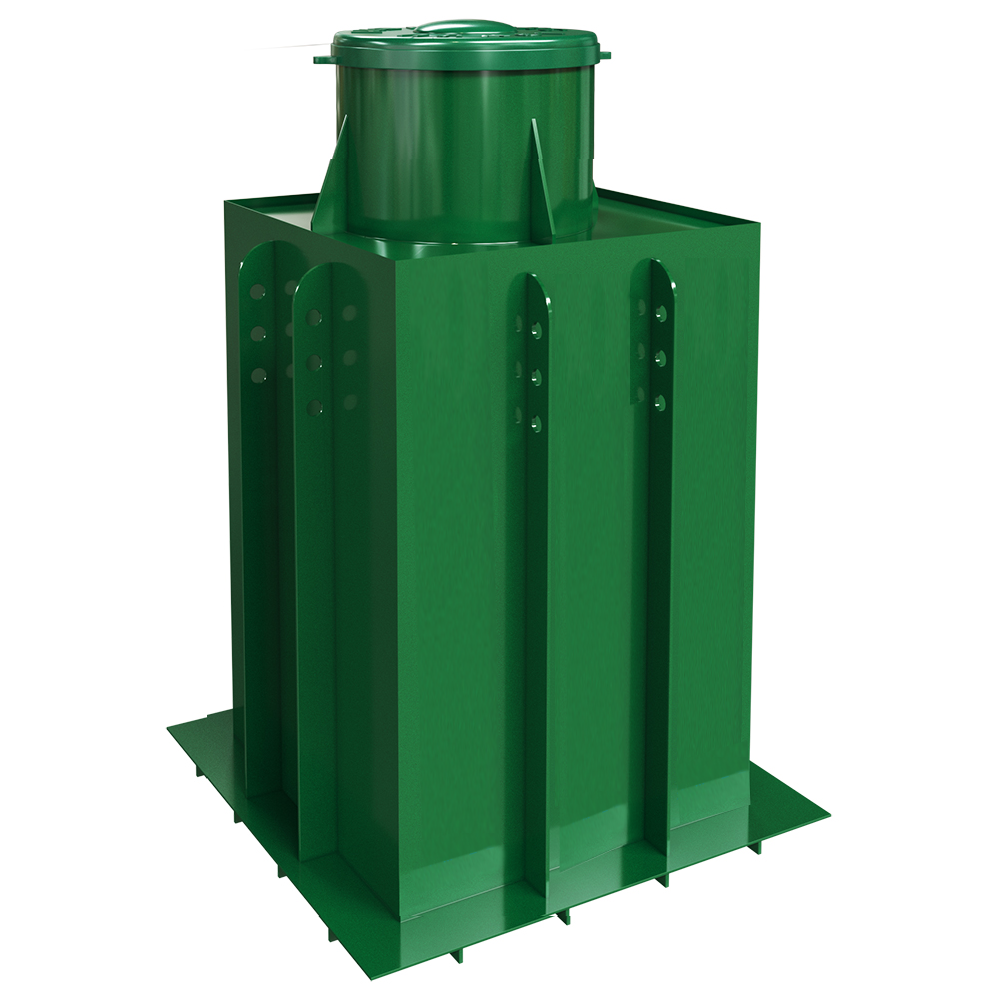

	Металлопрокатный завод	Кессон из металла в форме прямоугольника. В комплекте идет встроенная лестница и крышка с утеплением.	200*100*100	280	2 300
	Металлопрокатный завод	Модель округлой формы из металла. Характеризуется утепленной крышкой и лестницей.	200*100*100	250	19 250
	Термит 2000	Устройство из пластика помогает создать отверстия для труб.	144*210	85	31 600
	Альта Групп	Модель из пластика оборудуется специальным утеплением и лестницей.	10*100*163	144	25 200

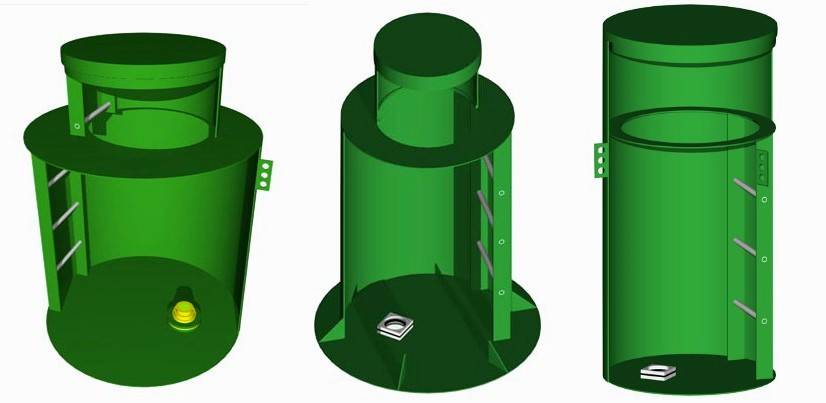

Модели разных производителей отличаются неповторимым дизайном и свойствами

3 КС-1-4М с теплоизоляционной крышкой

В условиях суровой русской зимы важно не допустить замерзания воды. Поэтому конструкторы Металлопрокатного завода разработали металлический кессон с теплоизоляционной крышкой

Такой подход позволил нормализовать температуру внутри емкости, предотвратить образование конденсата и промерзания. Модель сделана из стали толщиной 4 мм, для защиты от коррозии производитель применил проверенный десятилетиями кузбасслак (БТ-577). Габаритные размеры кессона (2х1х1 м) позволяют вставить в него накопительный бак емкостью 100 л, а также лестницу для обслуживания оборудования. Для облегчения операции установки и фиксации стального резервуара имеются специальные монтажные скобы.

Пользователи отмечают надежную теплоизоляцию кессона, которую обеспечивает крышка с пенопластом. Из недостатков стоит выделить отсутствие гильзы под обсадную трубу, также нет петель для замыкания крышки.

Чтобы правильно выбрать кессон, следует знать плюсы и минусы металлических и пластиковых моделей.

Тип кессона	Плюсы	Минусы
Металлический	+ полная герметичность + высокая прочность + широкий выбор моделей + доступная цена	– подверженность коррозии – необходимо использовать сварку – большой вес
Пластиковый	+ легкость + долговечность использования + отличные теплоизоляционные качества + надежная гидроизоляция	– высокая цена – недостаточная жесткость – небогатый ассортимент

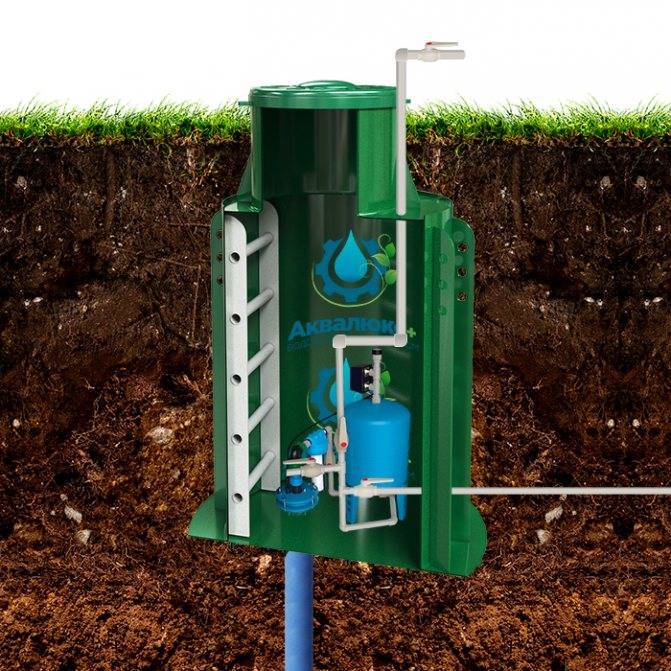

Гидроаккумулятор и система управления

На следующем этапе после монтажа насосного оборудования в кессоне или в помещении устанавливают накопительную емкость. Гидроаккумулятор представляет собой напорный бак, работающий по следующему принципу:

• насосом в емкость нагнетает вода до заполнения;
• из бака вода поступает потребителю;
• как только уровень воды в гидроаккумуляторе достигнет критической точки, насос снова включается.

Объем резервуара может достигать 1 м3, минимальная емкость – 10 литров. Все зависит от количества воды, расходуемого потребителем.

Установка системы управления, регулирующей работу насосного оборудования, производится в конце обустройства скважины.

Система управления в автоматическом режиме регулирует включение-выключение насоса. Она также снабжена защитными механизмами от перепадов подачи электроэнергии и резкого падения уровня воды в скважине. Последнее устройство называют датчиком «сухого» хода, который спасает двигатель от работы в холостом режиме и, соответственно, от перегрева. Автоматика также регулирует давление в системе.

От правильной работы автоматической системы зависит состояние насосного оборудования и качество подачи воды потребителю, поэтому если вы хоть немного сомневаетесь в том, что можете установить и настроить оборудование, то пригласите профессионалов. В идеале, пусконаладочные и установочные работы должны производить сотрудники фирмы, у которой вы приобрели оборудование.

Преимущества и недостатки кессонов для скважины из пластика

Прежде, чем остановить свой выбор на пластиковой камере, необходимо ознакомится со всеми достоинствами этого оборудования:

• долговечность. Производители гарантируют функционирование пластикового резервуара не менее полувека;
• теплоизоляция оборудования. Для умеренного климата не требуется дополнительного утепления;
• невысокая стоимость;
• не подвергается воздействию внешней среды;
• не требуется выполнение гидроизоляции при монтаже;
• небольшой вес, установить емкость под силу 2-3 людям без привлечения специальной техники.

Основная особенность пластикового кессона – риск деформации при близком залегании грунтовых потоков. Избежать этого можно, если во время установки залить вокруг емкости слой раствора цемента или бетона толщиной 10 сантиметров. Производители предусмотрели такую вероятность, и некоторые модели выпускают со специальным полем для бетонирования.

Преимущества пластиковой камеры

Как построить кессон своими руками

Процесс строительства кессона является достаточно простым и доступен людям с минимальными технологическими навыками. Алгоритм строительства кессона различается от материала изготовления.

Самостоятельное строительство кессона из бетона

Опалубка в котловане

Вывод водопровода в бетонном кессоне

1. Заливаем в опалубку бетонный раствор. При заливке бетона, его необходимо штыковать или обрабатывать вибробуром для предотвращения возникновения воздушных полостей.

Бетон залит в опалубку

1. Бетон созревает в течение нескольких недель. В это время опалубку лучше закрыть пленкой для предотвращения пересыхания.
2. Сооружаем крышу кессона. В принципе, роль крыши может играть прочный деревянный щит, утепленный изнутри слоем теплоизоляции, устойчивой к воздействию влаги.

Также крышей кессона может служить готовая бетонная плита с отверстием под люк. На плиту снизу затем приклеивается слой утепляющего полипропилена.

Бетонную плиту для крыши можно залить самостоятельно, непосредственно на кессоне. Для этого на стенки укладывается прочный деревянный щит, сколоченный из толстых досок (не менее 40 мм) скрепленных брусками.

Деревянное перекрытие бетонного кессона

Шахта люка бетонного кессона

1. Произведите гидроизоляцию внутренней и внешней поверхности бетонного кессона. Для этого можно использовать жидкую битумную мастику.
2. Подведите отводные трубопроводы водоснабжающей системы и, при необходимости, силовой кабель. Пространство между трубами, кабелем и стенками кессонной емкости заизолируйте монтажной пеной.
3. При необходимости произведите обратную засыпку котлована с бетонной конструкцией кессона.

Вариантом строительства кессона может стать его возведение из готовых железобетонных колец. Они используются для формирования стенок, в остальном процесс строительства совпадает с описанным выше.

Металлический кессон

Самостоятельно кессон сваривается из металлического листа толщиной 4-5 миллиметров. Геометрическая форма кессонной емкости из металла может быть любой: параллелепипед, цилиндр или куб.

При самостоятельной сварке кессонной емкости из металлического листа необходимо сформировать отверстия под трубы водоснабжения и под оголовок обсадной трубы скважины. Верхний люк металлического кессона можно сделать на петлях для облегчения доступа.

Чертеж металлического кессона

Очень важно обработать металлический кессон антикоррозийным составом. Эту работу необходимо проводить еще до опускания кессона в предназначенный для него котлован

Как сделать кессон самостоятельно

Если нет возможности приобрести уже готовую к установке камеру, можно создать защитную конструкцию своими силами. Обычно для этого используют бетон, кирпичи или же металл толщиной от 3 мм. Как сделать кессон для скважины своими руками? Общим этапом будет копка котлована вокруг устья шахты. Его размеры должны быть больше нужной ширины и высоты планируемой камеры на 20-30 см. Дальнейшая последовательность действий будет зависеть от выбора материала.

Кессон из бетона

Выполнение работ начинают с обустройства подушки из щебня и песка. Вначале на утрамбованное дно насыпают щебень (не менее 10 см), а сверху засыпают такой же слой песка и проливают его водой. При необходимости гидроизоляции на дно укладывают толстую полиэтиленовую пленку, края которой расправляют вдоль стен. Далее на дне устанавливают деревянные бруски в качестве подставок и выкладывают на них армирующую сетку. Толщина нижней плиты должна быть не менее 10 см.

После заливки дна можно переходить к постройке стен. Для этого по периметру котлована устанавливают опалубку. При высокой плотности грунта можно делать ее односторонней, на мягких и сыпучих грунтах устанавливают двойную опалубку. Перед заливкой на требуемой высоте размещают патрубки для прокладывания коммуникаций, устанавливают арматуру. Залитый раствор хорошо трамбуют для предотвращения образования воздушных камер.

Бетонный колодец должен выстояться в течение 3-4 недель. При этом рекомендуется следить за влажностью раствора, не допуская его слишком быстрого высыхания. В качестве люка можно использовать утепленный деревянный или металлический щит.

Кессон из кирпича

При использовании кирпича изготовление камеры начинают с заливки дна. Проводят ее так же, как и в предыдущем случае. Далее на плите выполняют кладку силикатным кирпичом. Вместо кирпича можно использовать газобетонные блоки. Для повышения герметичности стен используют специальную гидрофобную строительную смесь. С внешней стороны к стенам прикладывают гидроизолирующий материал и выполняют обратную засыпку смесью песка и цемента в соотношении 5:1. Сделанные таким образом стены будут максимально защищены от проникновения влаги.

Верх заливают бетоном на созданную предварительно опалубку. Перед заливкой определяют размеры и расположение люка, укладывают армирующую сетку.

Кессон из металла

Для создания камеры используют листы толщиной от 3 до 5 мм. Вначале листы режут и варят на поверхности, а затем готовую емкость устанавливают в котлован. Следует помнить, что чем меньше швов будет на конструкции, тем меньшей будет вероятность нарушения герметичности. Перед тем, как выполнять монтаж кессона для скважины, металл тщательно обрабатывают антикоррозийным составом.

Установка пластикового кессона под ключ – цены на работы

Можно обратиться в специализированные компании для установки оборудования. Многие фирмы при покупке гарантируют бесплатный монтаж камеры на участке. Зачастую стоимость монтажа уже заложена в цену товара.

Редакция Seti.guru провела анализ цен на услуги по установке камеры на участке:

• рытье котлована обойдется по стоимости от 12 000 рублей;
• установка и монтаж камеры – от 9 000 рулей;
• установка и монтаж насосного оборудования – от 8 000 рублей:
• подготовка траншеи для монтажа труб и прокладки кабеля – от 1 600 рублей за погонный метр.

При самых скромных подсчетах цена установки складывается выше, чем стоимость самого недорогого кессона. Кроме этого, понадобится еще приобретение поливочного оборудования, расходные элементы. Можно сделать вывод о нецелесообразном приобретении недорогого кессона для скважины. Согласитесь, что это неоправданные затраты на монтаж? Возможно, стоит задуматься о покупке более качественной, а значит и надежной камеры.

Установка контейнера

Можно ли обойтись без кессона?

Новоиспеченному владельцу скважины всегда интересно, обязательно ли обустройство кессона, ведь это довольно дорогостоящее мероприятие? Да, обойтись без кессона можно. Но все не так просто.

Во-первых, в этом случае нужно, чтобы выход скважины приходился на отапливаемое помещение, например, подвал дома. Это необходимо для защиты оборудования от промерзания. При этом надо понимать, что уровень шума от постоянно работающих приборов будет высоким.

Во-вторых, придется использовать скважинный адаптер. Это устройство представляет собой компактный сантехнический переходник, который монтируется в обсадную трубу. Он состоит из двух частей. Первая устанавливается на обсаду ниже уровня ГПГ, вторая закрепляется на водозаборную трубу. После чего монтируется скользящее соединение в «ласточкин хвост» при помощи которого обе части адаптера соединяются уже внутри скважины.

Устройство предельно просто в установки и использовании. Кроме того, для многих владельцев скважин кажется весьма привлекательной и его стоимость, которая намного ниже, чем у кессона. Но надо понимать, что монтаж адаптера существенно затрудняет последующий профилактический ремонт и осмотр скважины. Кроме того, все оборудование придется располагать внутри здания.

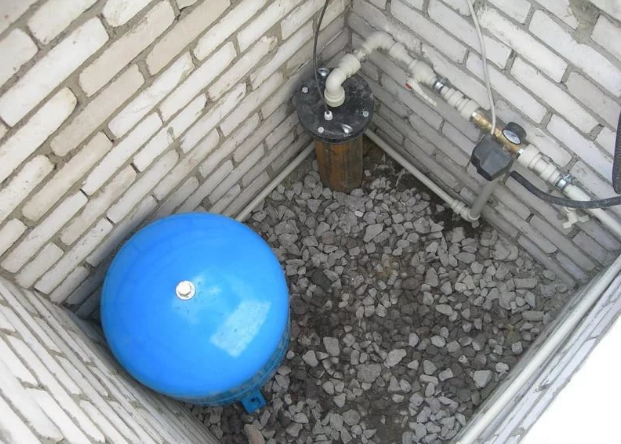

Инструкция по изготовлению кессона из кирпича

Кессон для скважины из кирпича, сделанный своими руками – отличная альтернатива продающимся готовым конструкциям.  Такой вариант является менее затратным.

Сооружение такого вида не требует специальных знаний и большого строительного опыта. Но перед тем как приступить к его конструкции, стоит убедиться, что уровень воды в паводковый период не поднимется на уровень выше трех метров. В противном случае затопления вряд ли получится избежать в виду невысокого уровня герметичности материала.

Этапы сооружения кессона:

1. Согласно проведенным расчетам, роется котлован на полметра шире размеров самой камеры;
2. Подготовка основания. По периметру будущего кессона копается траншея, глубиной 30-40 см, в которую позже засыпают и утрамбовывают песок слоем в 10 см. Дальнейшие действия зависят от того, какой вид фундамента предусмотрен. Траншею можно укрыть слоем гидроизоляции и залить бетонным раствором, получая при этом монолитное основание, толщина которого не должна быть менее 10 см. Вторым способом является заполнение траншеи щебнем крупного размера, сверху которого заливается песчано-цементный раствор. Использование щебня позволяет избавляться от избытков конденсата. Для дальнейшего этапа необходимо дождаться полного высыхания основания.
3. Обрезка обсадной трубы производится на уровне полметра от основания;
4. Кладка стен. Для данной цели может использоваться не только новый, но и уже бывший в употреблении кирпич, что никак не сказывается на качестве сооружения. Укладку, как правило, начинают с угла. Во время процесса необходимо контролировать, чтобы все швы были тщательно обработаны раствором, а уровень кладки оставался ровным. Для того уместно использовать специальные приспособления.
5. В местах, где будут проходить трубы и кабеля, между кирпичами необходимо установить металлические или пластиковые гильзы;
6. Готовые кирпичные стены будущего кессона тщательно отштукатуриваются и обрабатываются раствором, обеспечивающей гидроизоляцию;
7. Конструируется крыша кессона. На верхнем уровне кирпичных стенок создается опалубка из досок или балок. Предусматриваются выводы для вентиляции, различных коммуникаций и люк. Сооружение укрывается металлическими листами, на высоте 5 см от нее на сетку выкладывается арматура и заливается бетонным раствором.
8. После полного высыхания бетона, крышу засыпают землей до уровня участка.

Готовый кессон оборудуют лестницей, а для создания благоприятной температуры его можно утеплить изнутри пенопластом.

Кессоны из бетонных колец или кирпича

Еще относительно недавно камера из бетонных колец, была наиболее распространенным вариантом. Создать такую конструкцию несложно, а, кроме этого, она получается прочной и достаточно долговечной.

Иногда дополнительным удобством является то, что кессон можно собрать на месте из типовых колец, изготавливаемых из бетона. Их установка производится проще и быстрее по сравнению с пластиковым или металлическим вариантом, поскольку тогда необходимо будет вырыть котлован.

Но у кессона из бетонных колец имеются и недостатки:

1. Ему требуется гидроизоляция, поскольку через материал изготовления проникает капиллярная влага.
2. Конструкция обладает большой массой, поэтому при установке может дать усадку, правда, при этом она отличается большей устойчивостью и лучшим сопротивлением пучинистым грунтам. Но при нарушении технологии установки, такая почва способна сдвинуть с места кольца камеры.

Аналогичными достоинствами и недостатками обладает кессон, построенный из кирпича. Правда, процесс его сооружения занимает больше времени, зато для обустройства можно задействовать ранее использованный или битый материал. На сегодняшний день железобетонные и кирпичные конструкции во многом уступают первенство пластиковым или металлическим аналогам.

Как сделать металлический кессон своими руками

Металлический кессон, сделанный своими руками, встречается довольно часто. Особенностью такой конструкции является то, что сначала производится ее изготовление, а затем уже установка в необходимой зоне.

Этапы создания конструкции:

• На основе заранее подготовленных расчетов, осуществляется резка заготовок из листового металла. Расчет должен быть такой, чтобы все крупные элементы выполнялись из цельного листа, ведь чем меньше будет сварочных швов, тем ниже вероятность образования коррозии;
• В днище вырезается отверстие для обсадной трубы, а в верхней части – место для люка, вентиляции и дополнительных коммуникаций при желании;
• В боковых деталях будущего кессона подготавливают отверстия, куда будут установлены гильзы для труб и кабелей;
• Сварка всей конструкции. Сначала соединяют боковину с основанием, и только после устанавливают верхнюю часть с заранее приваренной горловиной;
• К конструкции приваривают стальные петли, которые в последующем будут использованы в ходе работ по установке;
• Готовый кессон обрабатывают раствором для гидроизоляции, а на внутренние стенки наносятся антикоррозионные средства.

Для установки металлического кессона необходимо задействовать подъемную технику. Стоит быть готовым, что такой вид обойдется в немаленькую сумму.

Как видно, в настоящее время обилие полезных советов в сети о том, как сделать кессон для скважины своими руками, позволяет не только создать по-настоящему качественную конструкцию, но и сэкономить денежные средства.

Кессон из кирпичей

Осуществить монтаж из новых или бывших в употреблении кирпичей можно самостоятельно, не привлекая для проведения работ других людей. Монтаж осуществляется в следующем порядке:

• Первый этап работ – это подготовка основания. Дно котлована бетонируют. Осадную трубу заглубляют (попросту обрезают). Ширина и длина забетонированной площадки должны быть не меньше 900 × 900 миллиметров. Это обусловлено тем, что сам кессон должен иметь габариты не меньше 700 × 700 мм. В противном случае проводить в нем какие-либо работы будет неудобно.
• Суть второго этапа проведения работ заключается в возведении стен. Конструкция может быть как круглой, так и прямоугольной. Гораздо проще воплотить в жизнь второй вариант. С возведением подобных стен справится любой человек. Стоит отметить, что высота стен должна быть примерно на 50–70 сантиметров выше уровня земли. Это защитит его от попадания дождевых и талых вод. Надо помнить, что в процессе возведения вкладки нужно оставлять отверстия для подвода труб и кабеля для насоса.
• Заключительный этап монтажа – это установка крышки. Она может быть изготовлена из любых материалов, например обычных досок. Но при этом не стоит забывать, что крышка будет являться самым не защищенным от морозов местом, поэтому ее нужно как следует утеплять.

На этом монтажные работы завершены. Можно подводить электропитание и подключать насос.

Цена монтажа пластикового кессона на скважину

Цена с установкой пластикового кессона для скважины устанавливается в индивидуальном порядке и зависит от нескольких факторов: количества применяемого оборудования, необходимости земляных работ (копания траншей, обратная засыпка и др.), наличия сварочных работ. В среднем, стоимость пластикового ксенона варьируется в пределах 25-40 тысяч рублей. Пластиковую защиту на скважину возможно установить самостоятельно, но обращение в специализированные компании даст возможность смонтировать конструкцию под ключ в течение одного рабочего дня, заказать полный спектр работ от профессиональных мастеров, получить гарантию на работу и сервисное обслуживание оборудования.
