Пластиковые трубы для канализации: размеры и цены

Монтаж ПВХ канализации, замена чугунных труб на трубы ПВХ

Первый этап замены чугунной канализации — демонтаж старых труб.

С помощью болгарки необходимо сверху обрезать трубу на расстоянии 10 см от потолка, а внизу — на расстоянии 80 см от тройника.
Распил производится только до половины диаметра.
Далее в прорезь вставляется стамеска, по которой необходимо сильно ударить молотком, чтобы старая труба раскололась.
Если чугунная крепко вмурована в стену, придется воспользоваться ломом или даже перфоратором, чтобы очистить трубопровод от цемента на необходимую длину.
После удаления лишнего цемента болгаркой отрезается тройник на расстоянии 3-5 см от раструба.
Остатки стационарной трубы тщательно очищаются от грязи и шлифуются до максимально гладкого состояния.

Перед работами с канализацией в многоквартирном доме необходимо оповестить всех соседей сверху по стояку о предстоящем ремонте, чтобы они в определенное время не включали воду и не пользовались уборной. В противном случае произойдет затопление водой или нечистотами.

Если есть возможность, лучше вообще отключить в доме воду на несколько часов, а замену труб произвести максимально быстро.

Далее следует этап монтажа пластиковых труб. Чаще всего практикуется раструбное соединение, когда в трубу большего диаметра (в нашем случае, чугунную) вставляется меньшего размера (пластиковая).

Сначала монтируется новый тройник, а затем основная труба. Особенность монтажа последней заключается в том, что первым делом ее вводят одним концом в потолочный обрезок трубы до максимального упора (обозначить границу маркером). Потом в тройник заводят нижний конец пластиковой трубы, после чего ее смещают на 1 см вниз.

Если пластиковая труба слишком свободно ходит в соединении, ее необходимо уплотнить резиновым кольцом либо задуть силиконовым герметиком. Сами соединения, а при высоких потолках, и промежуточные участки стояка рекомендуется закрепить хомутами.

После замены металлической канализации на пластиковую существенно снизится шум и вибрация труб. Но при желании можно положить дополнительный звукоизоляционный слой.

С этой целью лучше всего использовать изделия, специально изготовленные для подавления шумов в канализации. Обычно они изготавливаются из смеси пластика и минерального порошка и могут прослужить до 20 лет.

Канализационные пластиковые трубы диаметры, цены

Каждому хозяину хочется, чтобы в его хозяйстве все работало, ничего не ломалось, было легким в обслуживании и монтаже. И канализация — не исключение. Надо чтобы она как можно меньше требовала внимания — очень неудобно, если она забивается, но не менее неприятно ее чистить

Если вы хотите иметь безотказную систему отведения стоков, обратите внимание на пластиковые трубы для канализации. Они постепенно вытесняют чугунные, а все потому, что стоят меньше, монтируются проще, имеют большой ассортимент — разные диаметры и длины, на их гладких стенках почти не образуются отложения, да еще и срок эксплуатации — порядка 50 лет

Весь этот букет свойств и определяет их популярность

Весь этот букет свойств и определяет их популярность.

Пластиковые канализационные трубы делают из различных полимеров и их композиций

Виды пластиковых канализационных труб

Под общим названием «пластик» продаются изделия из разных видов полимеров:

полиэтилен (ПЭ):
- высокого давления (ПВД) — для внутренней разводки канализации,
- низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность),
поливинилхлорид (ПВХ),
полипропилен (ПП)

И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.

Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70°C, кратковременно — до 95°C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40°C, кратковременное повышение до 60°C).

Пример внутридомовой разводки канализации из пластиковых труб

Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.

Размеры и диаметры

Канализационные пластиковые трубы, в отличие от водопроводных и газовых, выпускаются в виде отрезков, длиной 50 см, 100 см, 200 см и т.д. — до 600 см. Максимальная длина — 12 метров, но некоторые производители по заказу могут сделать и более длинные отрезки. При прокладке длинных трасс это удобно — меньше соединений, меньше возможных мест появления проблем (протечки или засора).

Еще важные характеристики пластиковых труб — диаметр и толщина стенки. В маркировке они идут обычно рядом: стоят цифры 160 * 4,2. Что расшифровывается: наружный диаметр трубы 160 мм, толщина стенки 4,2 мм. Тут стоит помнить, что производители указывают наружный диаметр пластиковых труб, а при многих расчетах и планировании требуется знать внутренний. Его несложно высчитать: от наружного отнимаем удвоенную толщину стенки: 160 мм — 4,2 мм * 2 = 151,6 мм. В расчетах и таблицах обычно фигурирует округленный результат — в данном случае — 150 мм.

Параметры канализационных пластиковых труб

Вообще, промышленность выпускает пластиковые трубы для канализации диаметром от 25 мм. Максимальное сечение зависит от типа трубы (гладкая или гофрированная) и материала, из которого она изготовлена. Например, гладкие канализационные ПВХ трубы могут быть диаметром до 630 мм, а профилированные двухслойные — до 1200 мм. Но эти размеры для домовладельцев или обитателей квартир ни к чему. В частном домостроении используются в основном диаметры до 100-110 мм, редко — до 160 мм. Иногда, для большого коттеджа с большим количеством сантехнических приборов, может понадобиться труба 200-250 мм в диаметре.

Как выбирать диаметр для подключения сантехнических приборов

По правилам надо делать расчет, полностью он прописан в СНиПом 2.04.01085. Дело это сложное, требуется много данных, так что мало кто действительно считает так как надо. Годами наработанная практика позволила вывести усредненные диаметры полиэтиленовых канализационных труб для каждого из сантехнических приборов. Можно смело пользоваться этими наработками — все расчеты обычно сводятся именно к этим размерам.

Достоинства металлических деталей сточной системы

Долговечность. Эксплуатационный срок чугуна составляет не
менее 60 лет.
Прочность. Такими элементами можно соорудить стояк любого
размера.
Простой монтаж за счёт наличия раструбов.

Трубы для стоков из металла не могут похвастать такой линейкой
выбора материала для производства. Такие детали изготавливаются исключительно
из чугуна. Однако этот металл может похвастать определёнными достоинствами:

Безусловно, металлические детали гораздо тяжелее своих
пластиковых аналогов. Однако такой недостаток с лихвой компенсируется
надёжностью и запасом прочности.

Так как элементы из пластика могут быть трёх видов, то при
монтаже таких изделий следует понимать их технические, а также базовые отличия.
Единственным неизменным параметром у каждого типа пластика остаётся диаметр.

Кстати, указанное обстоятельство позволяет воспользоваться при обустройстве стока сразу несколькими видами материала.

Всё полезное о канализации — gidkanal.ru

Как выбрать

При выборе фитингов следует брать в расчет несколько факторов. Если после установки он будет находиться в бетоне, то токи блуждающего характера станут причиной разрушения соединения из металла где-то через 18-20 лет. Именно по этой причине для соединений, которые будут иметь контакт с бетоном, лучше выбирать фитинги под пайку. Если же вы решили осуществлять монтаж водопровода самостоятельно, то также будет отличным решением использовать подобные фитинги. Паяльник и фитинги имеют малую цену, поэтому не будет лишним приобрести немного больше элементов, чем нужно, чтобы сначала просто потренироваться сваривать их.

Если вы ищете фитинги различных категорий – например, компрессионной и обжимной, то следует обращать пристальное внимание на размеры стенок и их толщину. В некоторых моделях пишут аббревиатуру SDR, которая означает соотношение толщину стен и диаметра трубки. Если этот показатель у указанных элементов различается, то сделать что-то у вас не получится

Либо фитинговая трубка будет больше, чем диаметр трубы изнутри, и просто не будет возможности установить ее так, чтобы не повредить уплотнители из резины, либо же просто не будет возможности сделать так, чтобы она была плотно прижата к трубе и различным уплотнителям

Если этот показатель у указанных элементов различается, то сделать что-то у вас не получится. Либо фитинговая трубка будет больше, чем диаметр трубы изнутри, и просто не будет возможности установить ее так, чтобы не повредить уплотнители из резины, либо же просто не будет возможности сделать так, чтобы она была плотно прижата к трубе и различным уплотнителям.

Прежде чем выбрать различные модели, следует спросить в точке продажи документ соответствия. Все, что производится или легально поставляется в Россию, обязательно должно иметь документацию и полностью соответствовать ГОСТу. Кроме того, это будет знаком того, что перед вами – не подделка. А вот материалы, у которых документов нет, скорее всего ввезены незаконно либо же и созданы незаконно, а значит, проверить их характеристики не представляется возможным.

Полипропиленовые элементы стока

Для регламентирования качества производства, на котором
изготавливаются трубы
пластиковые канализационные с различными размерами, используется таблица
ТУ 4926-002-88742502-00. Согласно условиям, прописанным в документе, диаметр
готовой продукции может быть 50, 100 и 150 мм. Параметр толщины стенки
варьируется от 3 до 5 мм и зависит от значения окружности. Применять такую
продукцию можно при монтаже стояков, либо для организации отводящей линии от
прибора сантехники.

Можно упомянуть, что известные мировые компании производители используют полипропилен в процессе изготовления промышленных труб. Окружность таких изделий может достигать 1,2 метра.

Размеры внутренних ПВХ труб

Для обустройства внутренней канализации используют трубы серого цвета. Стандартные размеры диаметра бывают 32, 40, 50, 75, 110 и 160 мм. Толщина стенок не рассчитана на высокую нагрузку, варьируется от 1 до 3,2 мм. Длина может быть 0,3, 0,5, 1, 1,5, 2 и 3 метра.

Рекомендуемые размеры для внутренней канализации:

Сантехнический прибор	Внутренний диаметр (мм)
Унитаз	110
Ванна, душевая кабинка, мойка	40 — 50
Раковина, биде	40 — 50
Стиральная и посудомоечная машинка	25
Комбинированный слив	50
Канализационная разводка	50
Стояк	110
Отводы	65 — 75

Назначение ПВХ трубы и основные характеристики

Сфера применения данного материала зависит от его физических свойств. Не помешает узнать, что поливинилхлорид является одним из представителей группы термопластов, которые после термической обработки и даже при механических воздействиях сохраняют свою форму и целостность.

В процессе производства труб используется также этилен, стабилизированный хлор и присадки для улучшения свойств. Основным предназначением ПВХ труб является использование их в системе канализации. В зависимости от того, какая их толщина, определяется сфера использования и соответственно вид.

Это может быть:

внутренняя канализация:
наружная;
напорная система;
самотечный слив.

Данная классификация относится к тем моделям, которые прошли соответствующую обработку. Лучшими техническими характеристиками обладает не пластифицированный поливинилхлорид PVC-U. Эксплуатационные свойства напрямую зависят от технических характеристик.

Что касается труб из ПВХ, то они характерны такими показателями:

высокий уровень механической прочности, более того трехслойная технология изготовления и наружное гофрирование позволяет устанавливать ее глубоко;
устойчивость к негативному влиянию агрессивной среды;
идеально гладкая стенка изнутри, что предотвращает задержку твердых элементов;
большое значение внутреннего давления, минимум 6 бар, а максимум 16;
самая высокая температура стоков, которая допускается, равна +65 градусов Цельсия, а минимальная -10 градусов. Есть модели, выдерживающие +90 градусов, но если это кратковременно бывает;
удельный вес 2 кг на погонный метр (показатель меняется в зависимости от толщины и диаметра);
предел прочности равен 50 Мпа, а срок службы около 50 лет.

Размеры труб для внутренних и наружных систем

Размеры ПВХ труб определяются несколькими параметрами: диаметр, толщина стенки и длина. Для каждого типа канализации есть свои рекомендуемые нормы.

Так как трубы из поливинилхлорида изготавливаются по ГОСТу, они имеют строго определенные размерные характеристики.

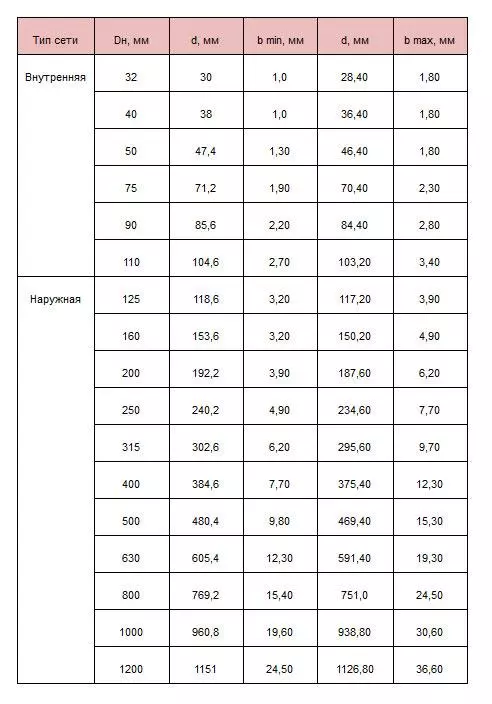

В таблице приведены стандартные размеры ПВХ труб для внутренней и внешней канализации:

Dн — внешний диаметр трубы,
d — внутренний диаметр,
Dy — усредненный показатель просвета,
b — толщина стенки.

По строительным нормам каждый элемент водопроводной системы имеет собственные требования к диаметру труб (согласно внутреннего диаметра):

25 мм — стиральные машины, посудомойки,
30-47 мм — раковина в ванной, биде,
38-50 мм — кухонная кабинка, ванна или душ,
50 мм — разводка канализационной системы внутри здания,
70-86 мм — различные отводы от центрального стояка,
100-118 мм — унитаз, центральный стояк,
150-190 мм — участок от центрального стояка до городских канализационной системы,
200 мм — отвод стоков от бань (саун),
240-300 мм — отвод стоков из бассейнов,
300-1100 мм — городские канализационные магистрали.

Видео:

Преимущества ПВХ материала

Важно понимать, что ПВХ, водопроводные, для проводки и канализационные, обладают массой значимых конкурентных преимуществ, основными из которых считаются:

Внушительный срок службы, продолжительность которого обычно составляет не менее полувека;
Отсутствие необходимости обслуживать объект, смонтированный из ПВХ;
Минимальная масса значительно облегчает не только хранение и транспортировку, но и монтажные работы;
Низкая, в сравнении с аналогами, изготовленными из другого сырья, стоимость;
Невозможность засорения конструкции, обусловленная гладкой внутренней структурой детали;
Простота и возможность быстрого выполнения монтажных работ.

Технические особенности рассматриваемых товаров таковы, что для их сборки не требуется применение сложного инструментария и дорогостоящей рабочей силы: все действия, выполнение которых предполагает ситуация (в некоторых случаях – даже рытье траншей для наружной канализации), могут быть выполнены собственноручно, соединение труб посредством раструба не является сложным процессом и особых навыков не требует.

Виды канализационных ПВХ труб и переходников

В зависимости от того, на каком отрезке магистрали будет использоваться изделие, выделяют:

Облегченные трубы SN-2, используются на участках с наименьшими нагрузками: при прокладке бытовой канализации в помещении, а также в жилых зонах, где отсутствует транспортная нагрузка.
Более плотные трубы SN-4 применяются для прокладки канализации под автодорогами с умеренным транспортным движением.
Промышленные трубы SN-8 предназначены для использования в квартальных и городских магистралях канализации, на производстве, а также на участках с интенсивной транспортной нагрузкой.

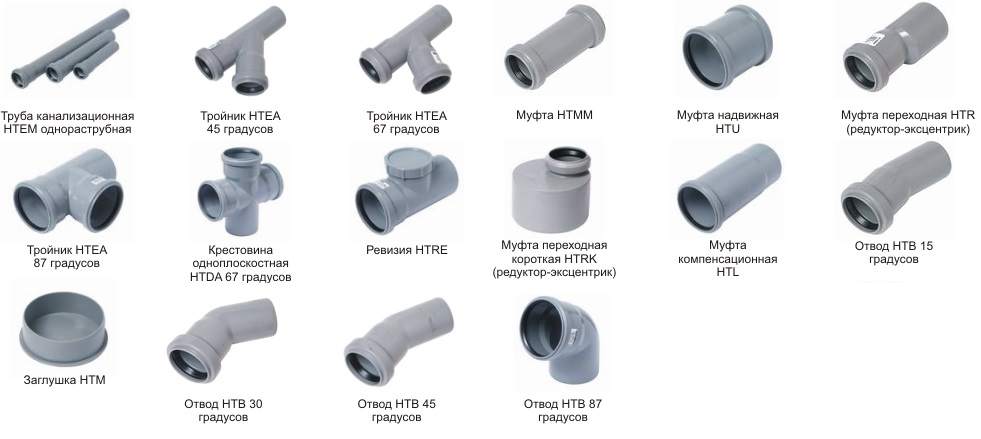

При монтаже ПВХ канализации применяются не только трубы, но и различные фасонные изделия:

повороты, позволяющие менять направление трубопровода,
тройники и крестовины для разводки,
редукторы, позволяющие соединять между собой изделия разного диаметра,
компенсаторные патрубки для уменьшения влияния линейного расширения на трубопровод,
всевозможные муфты, хомуты и так далее.

Желательно, чтобы трубопровод имел как можно меньше изгибов и разветвлений. С одной стороны, это существенно снизит затраты, а с другой, обеспечит большую стабильность всей конструкции.

Размеры труб для внутренних и наружных систем

В таблице приведены стандартные размеры ПВХ труб для внутренней и внешней канализации:

Dн — внешний диаметр трубы,
d — внутренний диаметр,
Dy — усредненный показатель просвета,
b — толщина стенки.

25 мм — стиральные машины, посудомойки,
30-47 мм — раковина в ванной, биде,
38-50 мм — кухонная кабинка, ванна или душ,
50 мм — разводка канализационной системы внутри здания,
70-86 мм — различные отводы от центрального стояка,
100-118 мм — унитаз, центральный стояк,
150-190 мм — участок от центрального стояка до городских канализационной системы,
200 мм — отвод стоков от бань (саун),
240-300 мм — отвод стоков из бассейнов,
300-1100 мм — городские канализационные магистрали.

При проведении расчетов диаметра канализационных ПВХ труб необходимо учитывать их пропускную способность изделий различного диаметра.

Также пропускная способность зависит и от длины стояка канализации.

Достоинства труб ПВХ для канализации

Поливинилхлорид — это современный материал, который отлично зарекомендовал себя на рынке трубных и фитинговых изделий.

Обычно трубы ПВХ применяют при прокладке канализации (как внутренней, так и внешней), в напорных системах и скважинах, дренажных конструкциях и самотечном сливе.

ПВХ изделия отличаются:

антикоррозийными свойствами;
невосприимчивостью к поражению микроорганизмами;
гладкостью внутренней поверхности, что препятствует оседанию и нарастанию осадка;
диэлектрическими свойствами (поливинилхлорид не проводит электрический ток);
экологической безопасностью, отсутствие вредных выделений;
инертностью (ПВХ трубы не вступают в химический контакт с транспортируемой средой);
устойчивостью к перепадам температур;
устойчивостью к барометрическим нагрузкам;
длительным сроком эксплуатации;
простотой монтажа;
легким весом изделий;
большим ассортиментом труб различных назначений и фасонных изделий;
привлекательной стоимостью, которая значительно ниже, чем цена металлических.

Проходящие внутри помещения ПВХ трубы в большинстве случаев не нуждаются в изоляции. Если же такая потребность возникает (например, при монтаже подземных коммуникаций или установке под открытым небом), трубопровод рационально дополнительно изолировать и утеплить.

Что влияет на выбор диаметра?

Чтобы правильно рассчитать калибр изделия, необходимо пользоваться 2-мя критериями:

допустимой скоростью потока воды;
допустимыми потерями давления на отрезке длиной 1 м.

Допустимая потеря давления – сугубо экономический критерий. Его сущность: определение баланса между эксплуатационными и капитальными затратами. Например, рост стоимости трубы прямо пропорционален увеличению её калибра. А чтобы прокачать воду через стояк меньшего сечения необходимо больше энергетических затрат на работу насосной конструкции. Капитальные и эксплуатационные затраты можно изобразить в виде графиков. Точка их пересечения покажет величину оптимального сечения детали. Но этим могут заниматься только специалисты.

Скорость влияет на допустимые гигиенические нормы, характеризующие эквивалентный уровень шума в дБ (зафиксировано в СНИП). Она зависит от сечения и может находиться в пределах от 0,83 до 1,52 м/с. В водопроводных магистралях предельная величина скорости равна 3,0 м/с.
