Пескоструйный аппарат (пескоструй): компоненты, безопасность и эксплуатация, как изготовить

Виды оборудования для пескоструйной обработки

Производители предлагают два вида оборудования для пескоструйной обработки металла:

  1. Мобильный аппарат. Компактные размеры позволяют перемещать установку одному человеку. Объем работ ограничен только запасами расходных материалов. Для работы необходимо защитное оборудование. В радиусе действия аппарата запыленный воздух может представлять опасность для людей.
  2. Автоматическая пескоструйная камера. Отличается безопасностью для оператора установки. Замкнутое пространство позволяет собирать абразив после работ. Требует качественной системы вентиляции. Размеры обрабатываемых деталей ограничены.

Как изготовить самодельную пескоструйку своими руками

Чтобы самостоятельно собрать пескоструйную камеру необходимо знать его конструкцию и принцип работы.

Рабочая зона

Закрытая часть камеры, в которой обрабатывается деталь, называется рабочей зоной. На её полу находится сетчатая поверхность, которая необходима своевременного удаления отработанного абразива. Отходы проваливаются сквозь дно камеры. Обязательным условием для нормального функционирования агрегата является наличие смотрового окна. Лампы, которые установлены в камере, должны быть защищены от абразива и пыли.

Вытяжка

Без вытяжки невозможно полностью избавиться от пыли. В процессе обработки частицы абразива с большой скоростью ударяются об обрабатываемые поверхности. При этом происходит разрушение материала, который превращается в пыль. Желательно организовать автоматическую рекуперацию абразива. Такая технология позволяет повторно использовать материал.

Пескоструйный аппарат

Различают 2 разновидности пескоструйных аппаратов:

  • эжекторные;
  • напорные.

Устройства отличаются принципами работы. В эжекторных агрегатах сжатый воздух подаётся непосредственно в пескоструйный пистолет. При этом абразив поступает самотеком из резервуара по отдельному шлангу. Частицы абразива разгоняются не так сильно, как в напорных агрегатах. Продолжительность обработки эжекторного пескоструя составляет 2–4 часа. Для быстрой очистки изделий используется аппараты напорного типа. Благодаря такой схеме можно увеличить скорость вылета частиц. Это позволяет более интенсивно производить очистку поверхности

Общий корпус

В общем корпусе находятся навесные детали, электрика и устройство для пневмоуправления. При самостоятельной сборке необходимо учитывать, что отверстия не должны быть слишком узкими. Оптимальный диаметр составляет 16-20 мм. В верхней части оборудования присутствует воздушная заслонка.

Освещение

Чтобы в камере не было слишком темно, необходимо правильно организовать освещение. Для защиты ламп от пыли используются пластиковые кожухи. С их помощью можно предотвратить повреждение электрических контактов. В качестве дополнительной меры защиты используется сетка с мелкой ячейкой. Ее накладывают сверху на кожух. Конструкция увеличивает срок службы смотрового окна.

Как сделать своими руками

Как сделать самодельный автомобиль

При наличии всех исходных комплектующих и выборе правильной схемы сборки самостоятельно изготовленный пескоструйный аппарат практически не будет уступать фабричным образцам по своим возможностям.

Для изготовления пескоструйного аппарата своими руками потребуются следующие детали и материалы:

  • газовый или фреоновый баллон (в качестве емкости для песка);
  • компрессор;
  • шаровые краны;
  • отрезок водопроводной трубы (диаметром 2 дюйма) с резьбовой заглушкой на одном конце;
  • 15-миллиметровые стальные тройники;
  • армированный шланг;
  • форсунка;
  • резиновые шланги для подачи воздуха;
  • штуцера;
  • средство герметизации резьбовых соединений (например, фум-лента).

В первую очередь нужно освободить баллон от остатков газа, после чего выкрутить из него вентиль.

Совет! Чтобы исключить возможность пожара или взрыва, нужно выкачать из баллона воздух с остатками газа с помощью компрессора.

В подготовленном баллоне высверливаются два отверстия: 12-миллиметровое в донной части – для подачи абразивной смеси из баллона, второе, двухдюймовое – на месте снятого вентиля. К верхнему отверстию приваривается отрезок водопроводной трубы для загрузки абразивного вещества в пескоструйный аппарат. В середине трубы сверлится отверстие, к нему приваривается труба в 15 мм, на свободном конце которой нарезается резьба и монтируется шаровой кран и тройник. К нижнему отверстию приваривается тройник для соединения баллона с компрессором и распылителем.

Баллон оснащается ножками или упорами, которые обеспечат устойчивость в процессе работы, также возможен вариант изготовления единой рамы с колесами для баллона и компрессора, чтобы обеспечить мобильность готового устройства.

Компрессор для пескоструйного аппарата может быть как покупным, так и изготовленным кустарно из подходящих комплектующих, например, из пневматического привода грузового автомобиля, электродвигателя и ресивера. Главное, чтобы нагнетатель имел мощность не менее 3 КВт и подавал воздух с производительностью около 500 литров в минуту.

Еще одним узлом будущего пескоструйного аппарата, к которому предъявляются высокие требования, является распылитель. Форсунка отвечает за конфигурацию абразивной струи, которая обеспечит наилучшее удаление посторонних веществ с поверхности очищаемой детали. Серийно изготавливаемые инжекторы выполнены из стали, покрытой слоем карбида вольфрама или бора, что гарантирует высокую износостойкость. Если возможность приобрести готовую форсунку для пескоструйного аппарата отсутствует, можно выточить ее на токарном станке или сделать самостоятельно из автомобильной свечи зажигания.

Примечание! Под воздействием абразивного потока самодельные пескоструйные форсунки быстро приходят в негодность, поэтому при интенсивном использовании аппарата заранее обеспечьте запас сменных форсунок.

Далее, основные части пескоструйного аппарата соединяются между собой: резиновый шланг от компрессора прикручивается к свободному концу верхнего тройника. Верхний тройник соединяется воздушной магистралью с нижним. К последнему свободному отверстию нижнего тройника прикручивается один конец металлизированного рукава, с другого конца рукава устанавливается форсунка для распыления абразивной смеси. В процессе сборки резьбовые соединения уплотняются фум-лентой.

Подробную информацию об устройстве самодельной пескоструйной установки из газового баллона можно посмотреть на следующем видео:

После пробного запуска для проверки надежности конструкции и герметичности соединений самодельный пескоструйный аппарат готов к использованию.

  • Яндекс Навигатор для Андроида: где скачать, как установить и пользоваться
  • Как подобрать песок для пескоструйного аппарата
  • Цены на оборудование для шиномонтажа
  • Сколько нужно вложить, чтобы открыть шиномонтаж

Как выбрать подходящий компрессор

Для использования пескоструйки в домашних условиях достаточно компрессора от сети 220 В

Следует обратить внимание на технические параметры, производительность должна превышать 300 литров в минуту, а давление воздуха на выходе не менее 7 атмосфер

Компрессор для пескоструйного пистолета

Наличие ресивера в компрессоре будет значительным плюсом. Устройство поможет избежать перепадов давления при смене режимов компрессора, кроме этого, он помогает очистить воздух от влаги и масла. При выборе компрессора стоит разобрать технические характеристики. Представлены два основных типа работы с пескоструйным оборудованием.

  1. Напорный тип используется путем подачи абразивного состава собственной массой. Оборудование используется на крупных производствах при массовых работах. Оснащается данный тип занятий компрессорами мощностью не менее 5 тыс. литров. Передвижное оборудование позволяет обработать крупные узлы сооружений, для домашнего использование изготовка данного устройства не всегда выгодна.
  2. В бытовых условиях зачастую применяется оборудование инжекторного типа. Технология подразумевает забор абразива только за счет разряжения.

Как сделать аппарат из мойки высокого давления

В качестве компрессора для пескоструя также можно использовать мойку Керхер либо аналогичную установку другой марки. Аппарат, изначальным предназначением которого является помывка автомобилей, способен создавать высокое давление воды при ее низком расходе. Задача сводится к модернизации эффективно работающего беспылевого оборудования. Для Керхера нужно сделать только специальную насадку под выходную трубу.

Потребуются следующие материалы:

  • керамическое сопло, купленное в магазине либо сделанное своими руками;
  • армированный шланг;
  • смесительный узел (тройник с подходящей по диаметру насадкой);
  • цилиндрический дозатор, блок регулирования подачи;
  • трубка для забора абразива с каналом подачи воздуха в герметичный бак.

Пескоструйная установка из мойки высокого давления функционирует по эжекторной схеме. Нагнетаемая жидкость, проходя по смесительному блоку на высокой скорости, образует вакуум в канале подачи песка. Он под высоким давлением попадает в зону очистки вместе с водой.

Области применения пескоструев

Наиболее часто пескоструйное оборудование используют в автомастерских при обработке металлических поверхностей, очистке их от остатков старой краски или грунтовки, следов ржавчины. Подготовленная с помощью пескоструя поверхность становится гладкой, чистой, на ней дольше держится краска.

Ни один инструмент не может очистить поверхность так качественно, как пескоструй, после пескоструйной обработки очищаются самые мелкие поры и трещины. Преимуществом этого вида обработки является отсутствие после чистки царапин, которые могут оставаться после применения щеток и наждачной бумаги. С металлической поверхностью, обработанной пескоструем, намного лучше сцепляется грунтовка, что улучшает качество окрашивания.

А также пескоструйные установки имеют широкое применение в других сферах, кроме кузовного ремонта: это и очистка металлических деталей на кораблестроительных заводах, других производствах с использованием металлических изделий; это может быть очистка деревянных или бетонных поверхностей во время проведения строительных или ремонтных работ.

Еще одна область применения пескоструйных машин — художественная обработка стекла и дерева. При помощи обработки пескоструем можно получать на поверхности всевозможные узоры, которые невозможно воспроизвести другими способами.

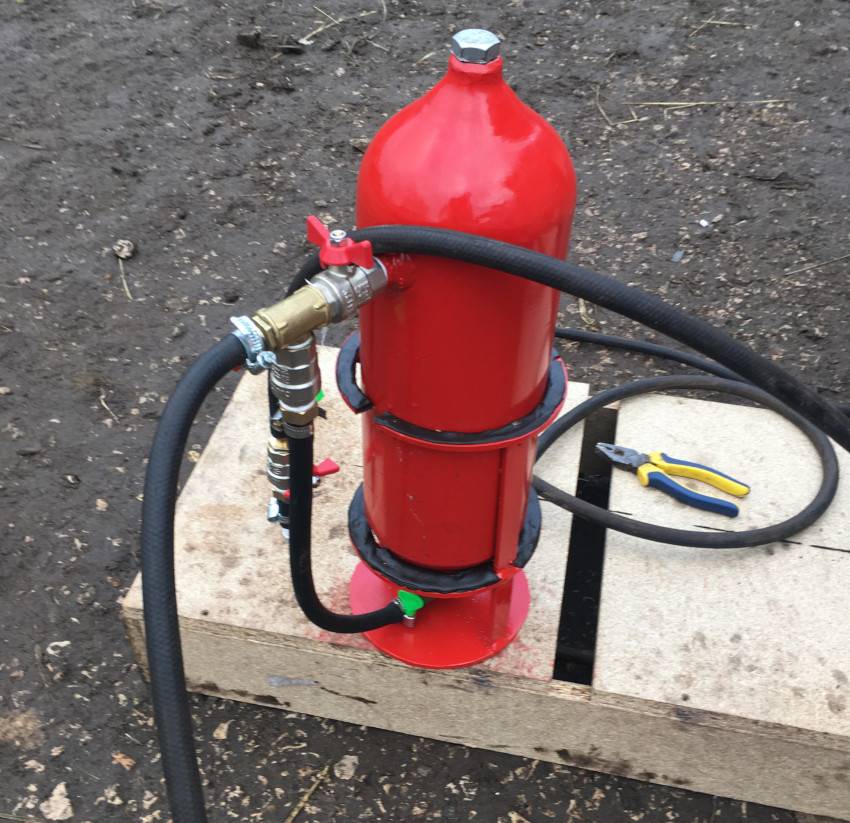

Пескоструй своими руками из огнетушителя: краткая инструкция

При использовании баллона для огнетушителя получается практически такой же прибор, как в случае с газовым баллоном, только более компактного размера. Минусом подобной конструкции является небольшая емкость для песка, которую потребуется постоянно наполнять. Значительными преимуществами считаются компактные размеры и удобная транспортировка приспособления.

Факт! Сделать пескоструй из огнетушителя намного проще ввиду того, что вентиль выкручивается гораздо легче, чем в случае применения газового баллона.

Как и в конструкции из газового баллона, потребуется в днище огнетушителя проделать отверстие для засыпки песка. Потом к выполненному отверстию прикрепляется резьбовой фитинг. Для придания устойчивости конструкции рекомендуют приварить к баллону металлические ножки. Этот прием также поможет обеспечить подключение шланга снизу.

Для создания полноценной конструкции потребуется приобрести комплект фитингов и кран. В целом готовая установка будет выглядеть таким образом:

  • на выходе из баллона от огнетушителя устанавливается кран;
  • с левой стороны выполняется выход, куда будет подключаться компрессор;
  • справа подготавливается выход для рукава пескоструя.

Также для создания пескоструйки из огнетушителя потребуется приобрести комплект фитингов и кран

Затем необходимо подключить к аппарату компрессор, а также установить купленный или изготовленный своими руками пистолет для пескоструя. Полученный небольшой прибор считается идеальным вариантом для выполнения мелких работ.

Сущность пескоструйной обработки

Пескоструйная обработка предполагает воздействие на различные поверхности абразивным материалом. В качестве последнего используются песок, дробь, карбид кремния, мелкие шарики из стекла и т.д.

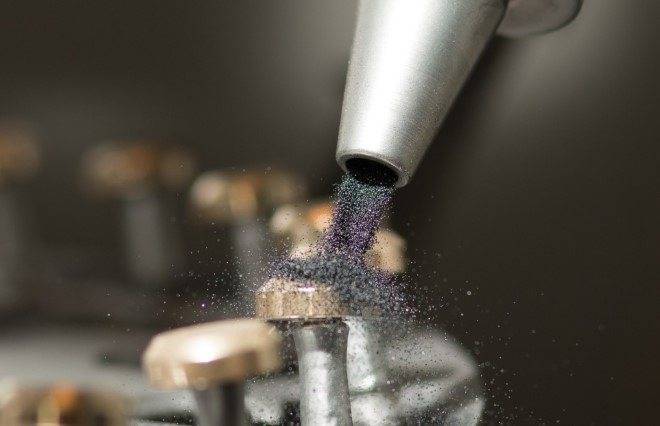

Пескоструйная обработка – это механическое воздействие на поверхность мелких твердых частиц

Перед началом обработки абразив помещают в герметичный бункер. По основному шлангу аппарата под большим давлением подается воздух, поступающий от отдельного компрессора. Проходя мимо отверстия заборного рукава, поток воздуха создает в нем вакуум, что и способствует всасыванию в основной шланг абразива. Уже смешанный с абразивом воздух поступает к пистолету, основным элементом которого является сопло пескоструйное, через которое абразивная смесь подается на обрабатываемую поверхность.

Схема участка пескоструйной обработки

Как уже говорилось выше, для выполнения пескоструйной обработки могут использоваться различные типы абразивных материалов. Выбор здесь зависит от типа поверхности, которую необходимо очистить. Так, обработка с использованием песка эффективна в тех случаях, когда необходимо удалить слой старой краски с бетонной поверхности, очистить кирпичные стены от остатков цемента, подготовить металлические детали к дальнейшей покраске. Такие абразивы, как пластик или пшеничный крахмал, успешно применяют в судостроительной, автомобильной и авиастроительной отраслях, с их помощью эффективно удаляют старые покрытия с композиционных материалов.

Из чего сделать сопло и пистолет

Самодельный пистолет для пескоструя также не представляет сложности. Его можно изготовить, используя насадку на шаровый водяной кран, установленный на конце шланга подачи воздушно-абразивной смеси. Данный выходной элемент представляет собой зажимную гайку, фиксирующую сопло для выброса абразива.

Последний элемент конструкции – сопло — можно выполнить из металла, выточив деталь на токарном станке. Однако более разумно сделать сопло из свечи зажигания. Для этого старую деталь режут болгаркой, отделяя прочный керамический столб от металлических элементов конструкции и формируя подходящую длину.

Стоит особо отметить: самодельные конструкции зачастую показывают лучшие результаты, чем готовый пистолет из пескоструя, множество моделей которого представлены в розничной продаже. Поэтому разумно потратить время на создание собственного решения, для которого не потребуется заметных финансовых вложений.

Какие понадобятся комплектующие: как выбрать компрессор для пескоструйного пистолета

Компрессор – наиболее важная деталь, потому как работать пескоструйный аппарат без данного элемента не будет. Поэтому к выбору следует подходить обдуманно, хотя бы по той причине, что стоит устройство довольно дорого.

Следует помнить, что именно от этого комплектующего будет зависеть производительность прибора. Многие не советуют изготавливать своими руками компрессор для пескоструя, мощность которого составляет 500 л/мин. Оптимально, когда показатель находится на уровне 700 литров. Необходимо также учесть, что эта мощность должна сохраняться и при давлении 8 бар. Основными элементами, влияющими на соотношение уровня давления и объема, являются:

Самой важной деталью в работе пескоструйки является компрессор

  • диаметр абразивного и воздушного шланга;
  • материал, используемый для изготовления сопла;
  • длина магистрали;
  • тип и вид абразивного материала.

Важный критерий, от которого зависит выбор и работа компрессора, – диаметр сопла. Чем показатель больше, тем выше давление; тем быстрее, соответственно, получится очистить поверхность

Следует также обращать внимание и на показатели давления – здесь все зависит от типа обрабатываемого материала

В таблице показано, какого давления будет достаточно для обработки различных поверхностей:

Тип поверхностиНеобходимое давление, бар
Бетон, искусственный камень3-5
Металлические поверхности8
Поверхности, устойчивые к механическим воздействиям12

Лучше брать аппарат с определенным запасом мощности, потому как не всегда получается предварительно продумать, где придется использовать пескоструй, тем более что можно сделать прибор любой мощности.

Основные компоненты пескоструйного аппарата

Самодельный пескоструй собирается на базе типовых схем, различающихся способом подачи песка на загрязненную деталь. Несмотря на имеющиеся конструктивные различия, узлы для обоих вариантов одни и те же:

  • компрессор – устройство для нагнетания воздушной массы;
  • ресивер, необходимый для создания необходимого запаса воздуха;
  • бак для абразива;
  • пистолет – основное приспособление, предназначенное для подачи абразивной смеси на очищаемую поверхность;
  • шланги.

Аппарат независимо от схемы сборки формирует совместный выходящий поток воздуха и абразива. При сборке по напорной схеме песок под воздействием давления поступает в выходной патрубок, в котором осуществляется его смешивание с поданным от компрессора воздухом. Для образования вакуума в канале поступления абразива в эжекторных аппаратах используется эффект Бернулли. Песок подается в зону смешения под действием только атмосферного давления.

Читать также: Галогеновые лампы преимущества и недостатки

Существование множества вариантов схем изготовления пескоструя объясняется возможностью его создания из находящихся под рукой материалов, часто кажущихся ненужными. Для понимания сути процесса достаточно рассмотреть общие принципы сборки.

Алгоритм изготовления пескоструя из газового баллона или огнетушителя

Наиболее простая конструкция пескоструя, которую можно сделать самому, представляет собой установку напорного типа. Для ее изготовления понадобятся (принципы выбора и назначение компонентов описаны выше):

  • краны шаровые, 2 шт;
  • баллон из-под фреона, газовый или огнетушитель;
  • отрезок трубы для создания воронки засыпа абразива в камеру;
  • тройники, 2 шт;
  • шланги с внутренними диаметрами 10 и 14 мм для выпуска абразива и подачи воздуха от компрессора соответственно;
  • фитинги и хомуты для крепления шлангов;
  • сантехническая фум-лента для соединения элементов конструкции.

Изготовление пескоструя происходит по следующему алгоритму.

Подготавливается камера. Для этого из огнетушителя выпускается газ или высыпается порошок, из любых баллонов под давлением удаляется содержимое.

В баллоне делают отверстия. Сверху — для засыпания абразива (соответствующие диаметру выбранной трубки), снизу — для приваривания крана.

В баллоне делают отверстия. Сверху — для засыпания абразива (соответствующие диаметру выбранной трубки), снизу — для приваривания крана.

Кран для регулировки подачи абразива можно намертво вварить баллон. Еще один вариант — предварительно установить переходник, на который накручивается регулятор.

Кран для регулировки подачи абразива можно намертво вварить баллон. Еще один вариант — предварительно установить переходник, на который накручивается регулятор.

  • После крана, используя фум-ленту, устанавливается тройник, узел смешивания.
  • На вентиль баллона монтируется кран, за ним устанавливается тройник.

Завершается сборка основной конструкции привариванием колес или ручек для переноски. Не помешают и опорные ножки, чтобы пескоструй был не только мобильный, но и устойчивый.

Далее, проводятся соединения и формирование трактов подачи и выхода готовой рабочей смеси:

  • на вентиль баллона, нижний тройник — устанавливаются штуцеры;
  • шланг диаметром 14 мм подачи воздуха располагается между тройником вентиля и соответствующим узлом смешивания внизу баллона;
  • к оставшемуся подводу тройника вентиля с фитингом присоединяют компрессор;
  • к свободному отводу нижнего тройника закрепляют шланг подачи рабочей смеси.

На этом создание устройства можно считать оконченным.

Совет! Чтобы обеспечить герметичность, на трубку засыпания абразивного песка рекомендуется подобрать навинчиваемую крышку.

Обзор аппаратов пескоструйной очистки и стоимость

Аппарат напорного типа

Его особенностью является способ подачи абразива, который поступает на поверхность металла по одному каналу со сжатым воздухом. Отличается хорошей производительностью, однако зависим от мощности компрессорной установки. Походит для очистки поверхностей с большой площадью. Широко применяется на промышленных предприятиях для ремонта металлоконструкций. Минимальная стоимость подобных агрегатов составляет 300 $. Установка со средними характеристиками стоит около 1000 $.

Аппарат инжекторного типа

Абразив и воздух поступают по отдельным каналам. Из-за этого соплодержатель имеет воздушное и абразивное сопло. Отличается низкой производительностью. Это определяет область применения аппаратов – декоративная обработка зеркал и прочих поверхностей. Стоимость не превышает 300 $.

Вакуумные аппараты

Разрабатывались как разновидность напорных аппаратов, однако конструктивные особенности выделили их в отдельный класс. После соприкосновения с металлом абразив всасывается внутрь устройства за счет вакуума. Однако он снижает кинетическую энергию частиц, что сказывается на мощности. Низкая производительность и высокая стоимость привели к тому, что подобные агрегаты используют очень редко.

Как выбрать для пистолета?

Во время выбора нужно понимать, что наиболее дешевые детали являются самыми недолговечными. В итоге замена таких сопел обойдется дороже, чем сразу купить качественное. В особенности это касается тех случаев, когда требуется обрабатывать большие объемы.

Тип каналов

Самая простая конструкция — сопло, которое имеет цилиндрическое отверстие с одинаковым диаметром по всей длине. Чтобы повысить аэродинамические характеристики, часто на данных элементах делаются 2 конических участка:

  1. Входной конфузор. Он повышает силу потока входящей песчано-воздушной смеси.
  2. Выходной диффузор. Благодаря ему увеличивается площадь обрабатываемой поверхности. При этом энергия потока снижается.

Самыми эффективными соплами являются те, что имеют профиль Вентури. В них отверстие имеет 3 связанных участка с разной геометрией. У каждого из них есть свои функции:

  1. На входе есть конфузорное расширение с углом до 20 градусов (это меньше, чем у обычного сопла).
  2. Цилиндрическая часть. Длина составляет около 15%.
  3. Диффузорная часть с углом до 15 градусов. Длина зависит от размеров самого сопла.

Чтобы уменьшить сопротивление, переходы между отдельными частями выполнены с радиусным закруглением.

Также существуют и другие типы:

  1. Двойное Вентури. Добавляет атмосферный воздух в поток. Входное отверстие зачастую имеет большее сечение, чем в стандартных Вентури. Двойное позволяет увеличить площадь обрабатываемой поверхности. Такое сопло используется на больших плоскостях.
  2. Канал Вентури с широким выходным отверстием. Отпечаток струи с максимальной силой шире, чем у простых Вентури. Но такие сопла используются редко.
  3. Вентури с квадратным сечением. Такие сопла являются наиболее производительными, но они применяются редко, так как стоят довольно дорого из-за сложности в изготовлении.

Материал внутренней износостойкой вставки

Для бытовых целей подойдут сопла из керамики или чугуна. Но следует понимать, что они быстро изнашиваются, из-за чего увеличивается расход абразивного материала. Для выполнения больших работ такие элементы не рекомендуется использовать. Сопла из карбида вольфрама и карбида бора обладают очень высоким сроком службы. Также их можно применять практически с любым абразивом. Исключением является окись алюминия и карборунд.

Конструкция защитной оболочки и качество сборки

Оболочка необходима для фиксации износостойкой втулки. Именно она защищает сопло от ударов. Оболочки бывают таких видов:

  • Полиуретановая. Легкая и стойкая к воздействию абразивов, но из-за недостаточной жесткости она быстро изнашивается.
  • Металлическая. Обычно изготавливается из стали или алюминия. Надежно закрепляет втулку, но у нее низкая стойкость к действию абразивных материалов.
  • Комбинированная. Используется полиуретан и алюминий. Это наиболее долговечная оболочка.

Качество сборки также имеет большое значение. Существуют сопла, где резьбовая часть запрессована в тело. Зачастую они быстро портятся. Если создать давление в 8 бар, то такая деталь вовсе может стать причиной травмы или поломки аппарата. Необходимо, чтобы сопло вытачивалось из цельной заготовки.

Принцип работы и назначение пескоструйного аппарата

Пескоструйный пистолет или иной тип устройства для абразивной обработки, купленный по небольшой цене, чаще всего служит недолго. Основные детали дешевой конструкции быстро портятся, изнашиваются, из-за чего аппарат приходит в негодность. В целях экономии на покупке качественного устройства можно использовать самодельный пистолет, работающий по тому же принципу, что и магазинный.

Абразивный материал (чаще всего обычный мелкий песок) под действием воздуха из потока, создаваемого компрессором, двигается по армированному шлангу к отверстию установки. Он подается через сопло прямо на обрабатываемую поверхность. За счет высокого давления, перемещается песок, его частички действуют с высокой энергичностью и отчищают любые загрязнения. Сама установка с одной стороны подключается к компрессору, с другой – к отдельному бункеру для песка при помощи специальных шлангов.

Кроме чистки поверхностей от загрязнений, пескоструйный пистолет выполняет ряд иных задач:

  • удаление старых покрытий,
  • устранение следов коррозии,
  • матирование стекла,
  • обезжиривание поверхностей.

При использовании аппарата важно уделять внимание качеству песка. Он должен быть мелким, чистым, просеянным через сито с самыми малыми ячейками. При использовании загрязненного песка крупной фракции сопло устройства забивается, и пистолет ломается

При использовании загрязненного песка крупной фракции сопло устройства забивается, и пистолет ломается.
