Пеногенератор: принцип работы и устройство, изготовление различных видов своими силами

Как работает пеногенератор

Такую технику не удастся собрать в гаражных или домашних условиях, не понимая принцип работы устройства. Прежде чем приступить к собственноручной сборке пеногенератора, необходимо выяснить, как функционирует агрегат. Общая схема работы устройства такова:

• Резервуар для моющей смеси заправляется водой, разбавленной с пенообразователем или автомобильным шампунем в определенных пропорциях. Горловина емкости должна быть герметично закрытой.
• К баку подсоединяют компрессор необходимой мощности, который накачивает воздух внутрь резервуара, создавая в нем требуемое давление.
• Когда пользователь открывает клапан пистолета, присоединенного к емкости с помощью гибкого шланга, сжатый воздух начинает выдавливать моющую смесь из бака. Состав проходит через жиклер, где происходит предварительное пенообразование.
• Далее вспененная жидкость проходит сквозь сетку пенообразующей таблетки. На выходе из нее пена становится более мелкодисперсной, готовой к нанесению на кузов авто.
• Готовый пенный раствор распрыскивается через форсунку пистолета на обрабатываемую поверхность. В зависимости от конструкции пеногенератора, ее напор и фронт распыления можно регулировать.

Ознакомившись с принципом действия пеногенератора, можно избежать возможных ошибок при его самостоятельном конструировании. Далее предлагаем рассмотреть несколько различных методов сборки таких устройств.

Самые недорогие

Такие модели подходят для бытового использования. Имеют небольшую мощность и доступную стоимость.

Кайдзен М-2

Модель предназначена для мытья автомобилей и других бытовых работ, таких как чистка ковров, мытье сайдинга и прочее. Для того чтобы использовать устройство, необходимо подключить к насосу для подачи воды. Модель экономно расходует воду и химическое вещество. Полученное пенное вещество — мелкозернистой текстуры. Работает пеногенератор от сети. Вместительность бака составляет 13 литров.

Кайдзен М-2 Достоинства:

• бюджетная стоимость;
• простое использование;
• пена густая, мелкозернистая.

Недостатки:

не выявлено.

Стоимость модели составляет всего 2000 рублей. При покупке выдается талон на год гарантии.

DAW 10 DAEWOO EXPERT

Устройство одно из наиболее компактных и недорогих. Несмотря на свои небольшие размеры пеногенератор легко справляется с поставленными задачами. Электрический двигатель и алюминиевая помпа делают прибор популярным среди пользователей. Для работы модель достаточно подсоединить к водопроводу также пользователи отмечают наличие функции само забора воды. Применяется устройство совместно с мойками высокого давления. Используется для мытья машин и садовых инструментов. Вместительность составляет 0,5 литров.

DAW 10 DAEWOO EXPERT Достоинства:

• компактность;
• электродвигатель мощный;
• функция автоматического отключения;
• фильтр, предотвращающий попадание твердых частиц.

Недостатки:

необходимо использовать совместно с моющими машинами.

Стоимость — 1000 рублей.

KWAZAR Orion Super Foame

Устройство предназначено для мытья помещений, автомобилей, чистки ковров. Устройство рассчитано на 6 литров. Оснащено шлангом и форсункой для подачи пенного вещества. Специальные ремни позволяют носить прибор на спине во время работы. Изготовлена колба из прочного пластика, который не подвергается окислению. Ручной метод накачивания воздуха позволяет использовать прибор практически в любом месте.

KWAZAR Orion Super Foame Достоинства:

• удобная конструкция;
• имеет универсальное применение;
• не требует подключения к сети.

Недостатки:

средняя мощность.

Цена устройства составляет 5 000 рублей.

Bort Пеногенератор Foam Master

Используется пеногенератор совместно с моющими машинами серии BHR, имеет небольшие размеры и вместительность всего 0,5 литра. Может использоваться не только для мойки автомобилей, но и садовой техники, фасадов и чистки ковров.

Bort Пеногенератор Foam Master Достоинства:

• простое использование;
• пена густая;
• используется для всех видов моющих средств.

Недостатки:

не выявлено.

Цена: 1800 рублей.

AutoExpert Foam

Пенообразователь предусмотрен для использования с мини мойками таких производителей, как Huter, Stihl, Nilfisk. С помощью устройства можно создать густую пену, которая тщательно растворяет грязь за короткое время. Корпус изготовлен из пластика, который выдерживает механические воздействия. Специальная насадка для распыления пены изготовлена из металла, который не окисляется и прослужит длительный период. В комплекте идет шланг для подачи воды.

AutoExpert Foam Достоинства:

• пластик прочный;
• модель занимает мало места.

Недостатки:

не выявлено.

Цена: 2500 рублей.

Муссон М-4

Работает модель от компрессора. Небольшой вес и простота использования делает данную модель популярной среди пользователей. Может использоваться для мытья автомобиля как снаружи, так и внутри. Плотное пенное вещество может использоваться для чистки мягкой мебели или фасадов. Пена проходит 4 ступени подготовки. Благодаря чему структура пены мелкая, плотная. Объем бака для воды составляет 13 литров. Длина шланга — 5 метров.

Муссон М-4 Достоинства:

• компактные размеры;
• легко справляется с загрязнениями;
• имеет универсальное применение.

Недостатки:

большое потребление воды.

Стоимость: 2000 рублей.

Какой делать?

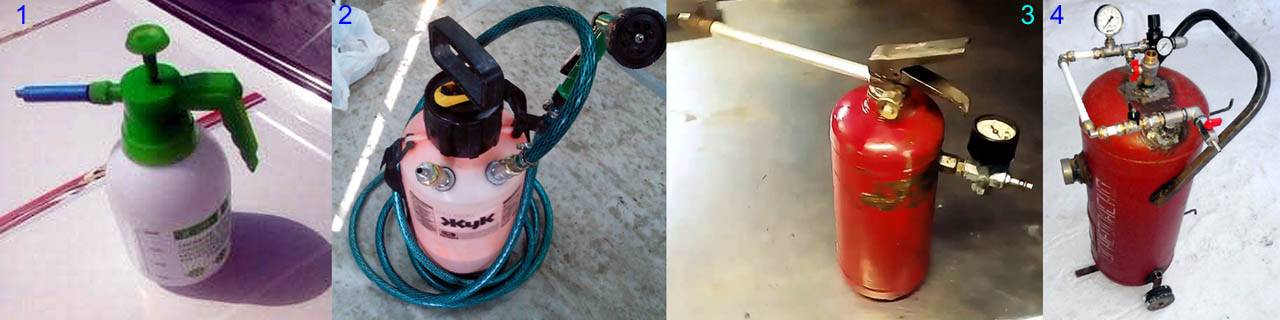

Виды самодельных пеногенераторов

Выбор типа пеногенератора для самостоятельного построения производится исходя из наличных производственно-хозяйственных потребностей, сосуда для расходного и допустимых затрат на создание установки (см. также рис.):

1. из бытового помпового опрыскивателя – только мини-генератор с двойным барботированием. Но с его помощью можно вымыть самые загрязняющиеся места машины: колеса, колесные ниши и пороги кузова (см. рис. ниже), мотоцикл (простите – байк), скутер/мопед, велосипед, резиновые сапоги после выхода на природу или работы на огороде;

   Мойка пеной колеса и колесной шиши автомобиля

2. из помпового переносного садового опрыскивателя – без компрессора такой же пеногенератор, но пригодный для мойки компактного городского автомобиля. С компрессором – любой из описанных выше типов. Лучший агрегат-основа – российский «Жук», его танк без проблем держит 6 бар;
3. из автомобильного огнетушителя – пеногенератор с наддувом для мойки личного автомобиля или микроавтобуса/фургончика типа «Газели». «Форд Транзит», «Мерседес Транспортер» и т.п. Компрессор для накачки шин или из холодильного агрегата подойдет;
4. из стационарного огнетушителя – генератор пены для профессиональной мойки, в т.ч. большегрузных автомобилей. Компрессор – на производительности от 120-150 л/мин (напр. на основе бортового от ЗИЛ-130);
5. из канистры, ведра с крышкой и т.п. – эжекционный с наддувом. Параметры генератора определяются типом имеющегося компрессора.

Как промыть пенную насадку

Для того чтобы пенная сеточка служила вам дольше, после каждого использования нужно обязательно промывать пенообразователь. Делать это нужно так:

Проводите такую процедуру после каждого использования мойки, иначе пенная таблетка может засориться. Остатки моющей пены могут забивать жиклер или саму сетчатую таблетку, спрессовываться внутри и перекрывать выход пены. Если так случилось, сеточку можно попробовать починить. Для этого ее нужно вынуть и замочить в керосине на некоторое время, после чего попытаться прочистить механическим путем при помощи спицы или толстой иглы. Если вышеуказанные манипуляции не принесли желаемого результата, то пенную таблетку придется заменить.

Внимание, только СЕГОДНЯ!

Самым безопасным для лакокрасочного покрытия кузова автомобиля является бесконтактный способ мойки с применением пеногенератора (у нас его еще называют пеногеном). Суть этого метода сводится к нанесению химического моющего средства на поверхность кузова в виде мелкодисперсной пены. После нанесения она размягчает грязь и пыль, далее остается всё смыть струей воды. с лакокрасочным покрытием (тряпкой, щеткой и т. д.) исключает повреждение поверхностных слоев лака, то есть образование так называемой «паутинки» полностью исключено. Поэтому такой способ мойки автомобиля и является сейчас более приоритетным и продвинутым.

Эффективность мойки во многом – чем выше ее плотность, тем лучше очистный свойства, меньший расход воды и химических средств. А пену дает как раз пеногенератор. Поэтому основная задача пеногенератора – получение мелкодисперсной плотной пены, а также равномерное ее распределение по поверхности кузова автомобиля.

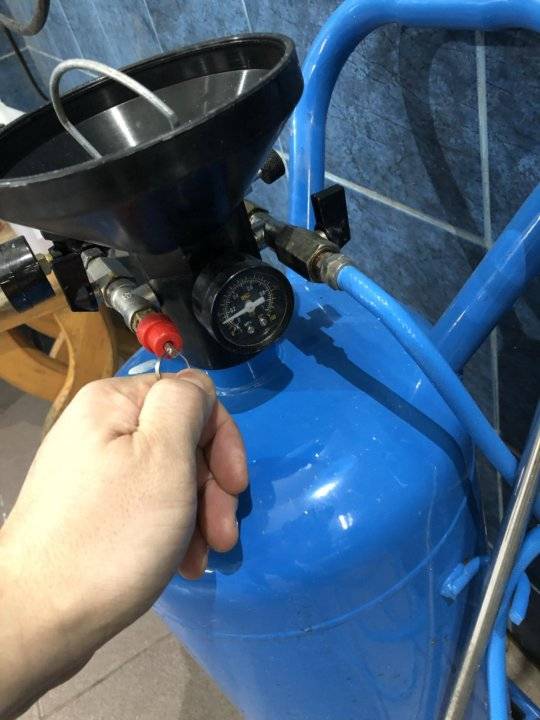

Конструктивно пеногенератор очень схож с обычным садовым опрыскивателем, принципиальная схема у них практически одинаковая. Но есть один существенный нюанс – пеноген является оборудованием, работающим под высоким давлением.

Основными составными элементами этого оборудования являются:

1. Баллон (объем бывает разный – от 25 до 100 литров).
2. Смеситель.
3. Пистолет.
4. Соединительный шланг.

Крупногабаритное оборудование, с баллоном большой емкости, может быть установлено на транспортную тележку, для обеспечения легкого перемещения.

Поскольку оборудование работает под высоким давлением, баллоны изготавливаются из нержавеющей или же из обычной стали, но с обязательным покрытием противокоррозионными средствами. В некоторых заводских моделях на баллоне установлена мерная линейка, что позволяет контролировать расход и своевременно осуществлять заправку.

Самостоятельно работать пеноген не может, поскольку требуется подача сжатого воздуха. Для этого предусмотрен на баллоне штуцер для подключения компрессора. Обычно рабочее давление для пеногенератора составляется 5-6 Бар. Для контроля давления на емкости устанавливается манометр, регулировка давления выполняется имеющимся в конструкции регулятором давления.

Пенная таблетка

Основным элементом смесителя является так называемая пенообразующая таблетка. В действительности же она представляет собой мелкоячеистую сетку, сложенную в несколько слоев и изготовленную устойчивой к коррозии проволоки. Она устанавливается в корпус, установленный на баллоне. И именно к нему подсоединяется шланг подачи. Эта таблетка обеспечивает разбивание подающейся на нее первичной пены, на мелкодисперсную фракцию высокой плотности.

Принцип работы и конструкция пеногенератора

Перед тем, как воплотить в жизнь какой-либо технический проект, необходимо в первую очередь ознакомиться с конструктивными особенностями изделия и усвоить принцип его работы. Такой подход во многом упростит решение различных конструктивных задач на протяжении всего процесса реализации представленного проекта.

Рассмотрим принцип работы самой обыкновенной пеногенераторной установки. В этом нет ничего сложного. Итак, суть его работы заключается в следующем:

• специальная емкость заполняется раствором из воды и моющего реагента;
• емкость, после заполнения раствором, герметизируется;
• в герметичную емкость подается сжатый воздух, вплоть до достижения установленного значения давления;
• при нажатии на курок моющего пистолета, сжатый воздух выдавливает раствор с моющим реагентом;
• проходя через сетчатый дефлектор пенообразующей таблетки, раствор переходит в дисперсное состояние, что способствует выделению большого объема пены;
• пена подается через жиклер моющего пистолета с необходимой интенсивностью и шириной факела, непосредственно на кузов автомашины.

Процесс работы пенообразователя позволяет создать четкое представление об основных узлах данного агрегата. Таким образом, можно сделать вывод, что любая установка подобного рода состоит из неотъемлемых рабочих элементов. А именно:

• высокопрочная емкость/баллон;
• указатель давления;
• шланги;
• фитинги;
• редукционный клапан;
• пенная таблетка.

Все указанные составные части легкодоступны и могут быть подобраны в самых разнообразных вариациях. Стоит отметить, что кроме представленных комплектующих, необходимым условием работы пенообразователя является наличие компрессора для нагнетания воздуха.

Как сэкономить на материалах?

Как показывает практика, найти все необходимое в гараже удается не всегда. Выход один — экономить. Для этого действуйте следующим образом:

• всегда покупайте новые детали, чтобы впоследствии не переплачивать по несколько раз;
• хорошо поройтесь в своем гараже или гараже своего друга (с согласованием, конечно). Большую часть запчастей можно найти в старых «залежах».

При отсутствии необходимых элементов затраты на покупку компрессора составят около двух тысяч рублей. Но можно схитрить. К примеру, как вариант — демонтировать нужное оборудование со старого грузового авто.

Если среди знакомых найти нужное оборудование не удается, то можно посмотреть объявления о продаже машин на запчасти.

В крайнем случае, можно отправиться на автосвалку, где старых ЗИЛ-130 предостаточно. При этом нужную деталь можно получить за «копейки».

Перед покупкой внимательно проверьте агрегат. На нём не должно быть потёков масла и других дефектов. В противном случае работать с компрессором опасно.

Даже если вам удастся запустить пеногенератор для мойки, сделанный своими руками, но оснащённый дефектным компрессором — 1-2 чистки и аппарат выйдет из строя.

Выбираем пеногенератор для мойки (основы работы, устройство и советы)

В автомойке активная пена используется преимущественно в бесконтактном очищении транспортного средства.

Созданная из пены масса способна удалять въевшиеся загрязнения, не нанося ущерб лакокрасочному покрытию.

Генератор пены — это автоматизированная специальная технология для образования стойкой и однородной пены.

• Каким образом работает пеногенератор
• Из чего произведён пенный генератор, как выбирать
• Советы по использованию
• Полезные видео о пеногенераторах

Каким образом работает пеногенератор

Чтобы получилась первоначальная пенная масса, нужно сжать воздух. Далее воздух в виде раздробленной струи проникает жидкости для очищения по типу автошампуня , ПАВ (поверхностного активного вещества).

Образовавшаяся масса из пены должна пройти через специальную таблетку для вспенивания. Таким образом, пена приобретает стойкость.

В таблетке содержится антикоррозийная сетка и проволока. Пластины с функцией регулировки создают плоскую струю. Благодаря данным пластинам, идёт пенный поток.

В труднодоступных загрязнённых участках применяется не только очищающее средство, но и пистолет с очень гибким шлангом.

С использованием таких инструментов максимальная высота пенной подачи — 6 метров.

Из чего сделан пенный генератор и как его выбать

• Корпусная часть. Содержимое корпуса состоит из бака, сделанного из нержавейки, или цилиндрического бака из покрашенной стали. Чтобы корпус служил дольше по времени, внутри поверхность бака обновляется эпоксидным пластификатором.
• Заливная горловина. В горловине для заливания есть сливной клапан с крышкой, которая плотно закрывается.
• Устройство редуктора. Уровень интенсивности пенной подачи контролирует шаровой или игольчатый вентиль.
• Распылительные насадки. Отличия присутствуют в исполнительном типе и габаритах «копий», пистолета.

При выборе пеногенератора важно помнить о следующих условиях:

• Объём резервуара. Пеногенераторы бывают 24, 50 и 100-литровыми. В зависимости от размеров мойки, выбирается нужный литраж (От маленьких СТО до крупных автомобильных моек).
• Уровень манёвренности устройства
• Качество мойки в труднодоступных участках
• Производство корпуса. В эксплуатации ресивер из нержавейки имеет ряд преимуществ.

Советы по использованию

• По функциям пеногенератор является очищающим мини-комплексом
• Наличие пневмосети необходимо для работы генератора
• Уровень давления для сжатого воздуха — 4-8 atm.

Данные рекомендации помогут быстро определиться с покупкой оборудования для вашего бизнеса.

Источник

Какие емкости лучше использовать в самодельных пеногенераторах

Собирая пеногенератор своими руками, вы можете использовать практически любые резервуары, которые имеются в вашем хозяйстве и способны работать при давлении 3-5 атмосфер. Выбор конкретного варианта зависит от того, что для вас является приоритетом: дешевизна самодельного устройства или его надежность.

Если экономия важнее, можно использовать железные и пластиковые канистры, садовые опрыскиватели и похожие резервуары. Но следует учитывать, что при работе с такими емкостями нужно следить за давлением в пеногенераторе. Незначительное превышение этого показателя может привести к тому, что резервуар взорвется, повредит автомобиль или причинит вам травмы.

С точки зрения безопасности наиболее оптимальным вариантом являются металлические баллоны для пропана. Такие конструкции рассчитаны на десятки атмосфер, поэтому обычными компрессорами, используемыми в домашних условиях, разрушить их достаточно сложно. Очевидно, что пеногенератор с таким баллоном будет более дорогим в производстве, но это полностью компенсируется его долговечностью, безопасностью и устойчивостью к повышенному внутреннему давлению.

Самые недорогие

Такие модели подходят для бытового использования. Имеют небольшую мощность и доступную стоимость.

Кайдзен М-2

Модель предназначена для мытья автомобилей и других бытовых работ, таких как чистка ковров, мытье сайдинга и прочее. Для того чтобы использовать устройство, необходимо подключить к насосу для подачи воды. Модель экономно расходует воду и химическое вещество. Полученное пенное вещество — мелкозернистой текстуры. Работает пеногенератор от сети. Вместительность бака составляет 13 литров.

Кайдзен М-2
Достоинства:

• бюджетная стоимость;
• простое использование;
• пена густая, мелкозернистая.

Недостатки:

не выявлено.

Стоимость модели составляет всего 2000 рублей. При покупке выдается талон на год гарантии.

DAW 10 DAEWOO EXPERT

Устройство одно из наиболее компактных и недорогих. Несмотря на свои небольшие размеры пеногенератор легко справляется с поставленными задачами. Электрический двигатель и алюминиевая помпа делают прибор популярным среди пользователей. Для работы модель достаточно подсоединить к водопроводу также пользователи отмечают наличие функции само забора воды. Применяется устройство совместно с мойками высокого давления. Используется для мытья машин и садовых инструментов. Вместительность составляет 0,5 литров.

DAW 10 DAEWOO EXPERT
Достоинства:

• компактность;
• электродвигатель мощный;
• функция автоматического отключения;
• фильтр, предотвращающий попадание твердых частиц.

Недостатки:

необходимо использовать совместно с моющими машинами.

Стоимость — 1000 рублей.

KWAZAR Orion Super Foame

Устройство предназначено для мытья помещений, автомобилей, чистки ковров. Устройство рассчитано на 6 литров. Оснащено шлангом и форсункой для подачи пенного вещества. Специальные ремни позволяют носить прибор на спине во время работы. Изготовлена колба из прочного пластика, который не подвергается окислению. Ручной метод накачивания воздуха позволяет использовать прибор практически в любом месте.

KWAZAR Orion Super Foame
Достоинства:

• удобная конструкция;
• имеет универсальное применение;
• не требует подключения к сети.

Недостатки:

средняя мощность.

Цена устройства составляет 5 000 рублей.

Bort Пеногенератор Foam Master

Используется пеногенератор совместно с моющими машинами серии BHR, имеет небольшие размеры и вместительность всего 0,5 литра. Может использоваться не только для мойки автомобилей, но и садовой техники, фасадов и чистки ковров.

Bort Пеногенератор Foam Master
Достоинства:

• простое использование;
• пена густая;
• используется для всех видов моющих средств.

Недостатки:

не выявлено.

Цена: 1800 рублей.

AutoExpert Foam

Пенообразователь предусмотрен для использования с мини мойками таких производителей, как Huter, Stihl, Nilfisk. С помощью устройства можно создать густую пену, которая тщательно растворяет грязь за короткое время. Корпус изготовлен из пластика, который выдерживает механические воздействия. Специальная насадка для распыления пены изготовлена из металла, который не окисляется и прослужит длительный период. В комплекте идет шланг для подачи воды.

AutoExpert Foam
Достоинства:

• пластик прочный;
• модель занимает мало места.

Недостатки:

не выявлено.

Цена: 2500 рублей.

Муссон М-4

Работает модель от компрессора. Небольшой вес и простота использования делает данную модель популярной среди пользователей. Может использоваться для мытья автомобиля как снаружи, так и внутри. Плотное пенное вещество может использоваться для чистки мягкой мебели или фасадов. Пена проходит 4 ступени подготовки. Благодаря чему структура пены мелкая, плотная. Объем бака для воды составляет 13 литров. Длина шланга — 5 метров.

Муссон М-4
Достоинства:

• компактные размеры;
• легко справляется с загрязнениями;
• имеет универсальное применение.

Недостатки:

большое потребление воды.

Стоимость: 2000 рублей.

Три способа. Какой лучше?

Первый это традиционный способ — снять агрегат, промыть его с помощью мойки высокого давления и химии, затем полностью разбираем его, помещаем части в ванну с химией и отмываем их. Способ подходит не всем — трудозатратный , да и дорогостоящий, поэтому детально останавливаться на нем мы не будем.

Мягкая промывка: безопасно, но не всегда достаточно

Второй способ — мягкая промывка , хорошо подходит подавляющему большинству автовладельцев. Суть этого метода заключается в следующем: нужно слить старое масло и залить новое с большим щелочным числом , в идеале – дизельное масло, не стоит бояться заливать его в бензиновый двигатель. При более «нежном» двигателе (например, он рассчитан на вязкость 5W30), можно использовать минеральное масло. После заливки нужно проездить примерно 2 тыс. километров, потом слить его, заменить таким же, или, чтобы эффект был более ощутим, то стоит еще залить мягкую промывку, в продаже их довольно много.

Кстати, промывка существенно усиливает моющие свойства масла. Однако иногда этой процедуры недостаточно. В любом случае, желательно начинать очистку двигателя с мягкой промывки, поскольку это является методом безопасным и правильным .

Агрессивная промывка: тестируем средства

Третий способ представляет собой агрессивную промывку. Нужно залить в двигатель, прямо в старое масло, специальную жидкость, запустить, пусть поработает, примерно полчаса (смотря как предполагает инструкция), затем промывка сливается прямо со старым маслом.

Однако не все промывки хорошо справляются со своей задачей, кроме того, промывки довольно агрессивные, что отражается на уплотнительных прокладках, а также сальниках.

Последнее время на просторах Интернета стали чаще обсуждать эффективность промывки и раскоксовки двигателя путем добавки Димексида , его можно купить в аптеках. Сегодня для тестов я купил этот препарат, он мне обошелся в 54 рубля, и будем проводить эксперименты.

Кроме этого препарата в тестах будут принимать участие уайт-спирит и жироудалитель , которые стали лидерами народных экспериментов.

Что эффективнее?

Итак, чтобы условия были равными для каждого средства, берем один поршень, распиливаем его на куски, каждый кусок помещаем в отдельную колбу, и заливаем эти куски уайт-спиритом, жироудалителем и Димексидом. Помещаем колбы на плитку, чтобы жидкости не остывали, и не кристаллизировался Димексин.

Наблюдаем реакцию в колбе с жироудалителем, пошла какая-то пена, уайт-спирит никаких признаков жизни не проявляет. Через несколько минут мы видим, что жидкость в колбе с Димекидом сильно потемнела, жироудалитель тоже, хотя и меньше, уайт-спирит никак не сработал.

Лучше всех себя проявило себя аптечное средство , шлам легко удаляется даже без механического воздействия, уайт-спирит не дал какого-то ощутимого результата. Жироудалитель сделал свою работу, только поверхность стала какой-то матовой, шероховатой – очевидно, что он вступает в химическую реакцию с алюминием , поэтому никак нельзя советовать в двигатель его заливать ни в коем случае нельзя.

Чтобы использовать Димексид в качестве промывки, нужно на каждый литр масла налить 100 мл. препарата . Ранее мы уже чистили таким способом двигатель и поршни , все очистилось просто отлично, мы ожидали эффекта, но не думали, что получится настолько хорошо.

Итак, проверено, Димексид работает и его вполне можно использовать для очистки двигателя, тем более, стоимость препарата более, чем демократичная. Заливать ли его в свою машину или пользоваться специальной химией – решать вам… Но, помните, о всех тех нюансах и разрушительных действиях, которые рассматривались в статьях на нашем канале ранее, а так и мотор запороть можно.

Источник

Устройство «настоящих»

Для качественной мойки машины нужен все же инжекционный или «прямой» эжекционный пеногенератор. Конструктивно они во многом сходны, так что разберем оба сразу.

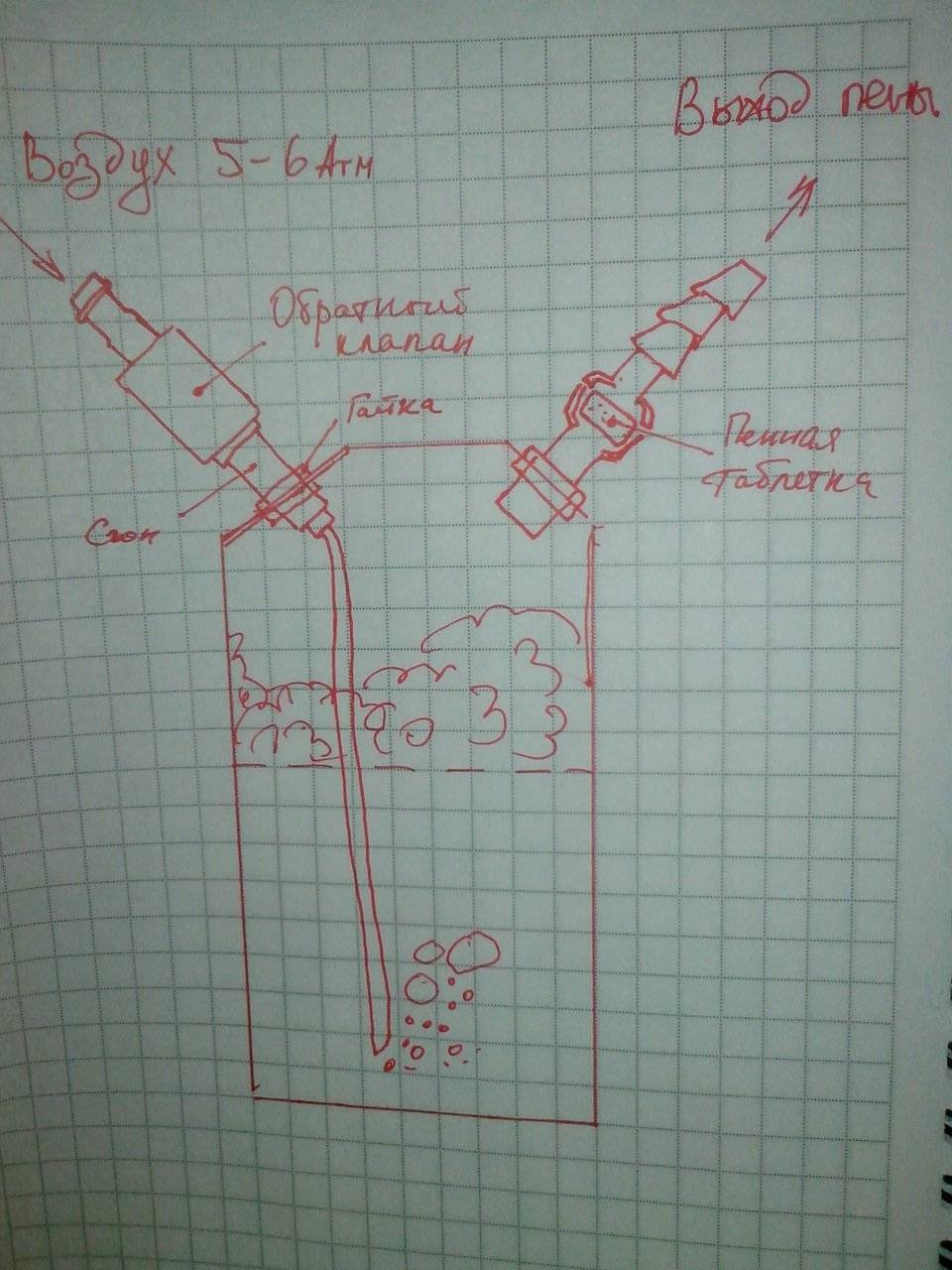

Устройство генератора моечной пены с наддувом показано на рис.:

Устройство пеногенератора с наддувом расходного резервуара

Пенообразование начинается уже в подающем патрубке, поскольку вследствие т. наз. дроссельного эффекта давление за сетчатым фильтром падает и из смеси выделяются микропузырьки воздуха. Это еще не пена, но много ее зародышей. Жиклер пенообразователя конструкторы-любители обычно не ставят, пропуская готовую вспениться смесь сразу через барботер. А зря: резкое падение давления за жиклером дает не аэрозоль, но «пенозоль» из мельчайших капелек высокократной пены. В барботере они «набухают» воздухом, почти не теряя кратности, и в шланг идет густая, липучая, почти не стекающая «Nivea for cars».

Настройка пеногенератора с наддувом не требует квалификации:

• редуктор компрессора устанавливают на давление от 4 бар (мин.) до 6 бар (макс.) в зависимости от требуемого расхода пены;
• вентили наддува и настройки полностью открывают;
• включают подачу воздуха и вентилем настройки устанавливают кратность пены (визуально, по ее густоте и текучести);
• вентилем наддува устанавливают расход пены;
• по необходимости (редко) корректирую качество пены вентилем настройки.

Пеногенератор эжекционного типа ( на след. рис.) подключается к компрессору также через редуктор давления; обратный клапан в данной установке не обязателен, хватит штатного в компрессоре. По устройству эжекционный генератор пены похож на инжекционный, только жиклер переставлен в другое место.

Устройство пеногенератора без наддува расходного резервуара

Но его настройка сложнее:

• запорные вентили закрывают;
• регулировочный вентиль воздуха открывают прим. наполовину;
• регулировочный вентиль пенообразователя закрывают;
• включают воздух, открывают запорные вентили;
• плавно открывая регулировочный вентиль пенообразователя, добиваются появления пены из сопла насадки (см. далее);
• оперируя поочередно или одновременно регулировочными вентилями, добиваются нужной консистенции и расхода пены. Регулировки взаимозависимы!

Особенности конструкций

Расходный резервуар инжекционного пеногенератора должен выдерживать давление не менее 8-9 бар. Назначение обратного клапана скорее технологическое: когда пенообразователь выработается прим. на 2/3, компрессор можно выключить, а остаток смеси выработается под остаточным давлением, т.к. его колебания в пределах 30-35% существенно не влияют на параметры пены. Диаметр отверстия в шайбе жиклера 1-3 мм подбирается под конкретный шампунь; можно завести комплект шайб с отверстиями разного диаметра. Длина L смесительной камеры инжекционного генератора 120-180 мм; эжекционного 220-350 мм. Диаметр канала соотв. 8-20 и 9-12 мм.

Принцип работы пеногенератора

Пеногенератор своими руками

Принцип работы пеногенератора очень прост:

1. Мойщик заправляет баллон раствором воды и пенообразователя (моющего средства). Затем горловина плотно закрывается, что обеспечивает герметичность емкости.
2. Подсоединяется компрессор и накачивается воздух до требуемого давления.
3. При открытии клапана пистолета, воздух начинает через жиклер выдавливать раствор, где и происходит первичное пенообразование.
4. Двигаясь на высокой скорости вспененный раствор ударяется в сетку пенообразующей таблетки и, проходя ее, разделяется, что сопровождается образованием мелкодисперсной пены.
5. Готовая пена подается на пистолет и далее через форсунку эта струя подается на поверхность кузова.
6. При надобности мойщик может произвести регулировку подачи на пистолете (сделать фронт распыления более широким, повысить скорость вылета струи).

Примечательно, что примерно по такому принципу работает еще одно оборудование для бесконтактной мойки – спреер. Но в отличие от пеногенератора на выходе из пистолета у него образуется эмульсия, у которой моющий эффект ниже чем у пены.

Отличие между ними сводится к разным используемым пистолетам для нанесения. Эмульсия – несколько иное состояние жидкости чем пена, поэтому для ее распыления нужна форсунка с увеличенным отверстием. К тому же у спреера невозможно отрегулировать параметры подачи эмульсии, то есть на пистолете нет никаких регулировочных элементов. Указанные нюансы помогут легко отличить пеногенератор от спреера.

Основными достоинствами пеногенератора являются:

• экономичность расхода моющего средства;
• получаемая на выходе пена обладает отличной моющей функцией;
• возможность регулировки подачи струи;

Основных же недостатков у этого оборудования два – большие габаритные размеры и надобность в подключении компрессора. Из этих качеств пеногенератор считается оборудованием для профессиональных автомоек, не очень подходящим для домашнего использования.
