Домашнее производство пеллет

Введение

Сегодня идет речь о полной и глубокой переработке древесины, и особенно актуальным является вопрос по утилизации отходов деревообработки. Я считаю что одной из самых наилучших технологий переработки древесных отходов является — производство пеллет. Вот несколько критериев по которым данная технология переработки отходов превосходит другие:

  1. Технология довольно проста.
  2. Для обслуживания работы оборудования необходимо минимальное количество персонала.
  3. Себестоимость производства довольно небольшая, а вот отдача от бизнеса высокая.
  4. Возможность переработки отходов различных размеров.

В одной из своих статей я даже сравнивал бизнес по производству дсп и пеллет, при этом пеллеты по большинству критериев остались в выигрыше, подробнее ознакомиться с статьей. Но как мы уже знаем, чтобы эффективно работать, необходимо знать технологию производства продукции от А до Я. И здесь к технологии производства относится:

  • Сырье, с его размерами и влажностью.
  • Процесс работы оборудования и режимы работы.
  • Качество получаемых пеллет.
  • Правильная упаковка пеллет.

При этом в интернете имеется достаточно большое количество информации про оборудования различных фирм. Но вот как работать на таком оборудовании никто не говорит, какое сырье предпочтительнее, какие нормы расхода сырья, как увеличить ресурс работы линии.

Проработав достаточно длительное время на производстве я видел, как иностранные специалисты приезжают и рассказывают за большие деньги, что будет ниже написано, и наверное это будет не совсем справедливо, ведь это просто обычная информация. Именно поэтому на своем блоге решил рассказать все о производстве пеллет.

Доходы и рентабельность

При работе в две смены с использованием линии производительностью 500 кг/ч за день можно изготовить 8 тонн готовой продукции. Оптовая цена на пеллеты первой категории при реализации небольшими партиями составляет 5800–6500 рублей за тонну: на основании этих данных определяется ежемесячный доход предприятия:

Расчет прибыли

Наименование
Значение
Длительность смены, часов8
Количество смен в день2
Рабочий месяц, дней22
Рабочий месяц, часов352
Мощность линии, кг/ч500
Объем продукции за месяц, т176
Оптовая цена, руб./т6500
Ежемесячный доход, руб.1144000

Таким образом, бизнес по производству топливных пеллет может приносить предпринимателю до 1,14 млн. рублей ежемесячно

При вычислении рентабельности и срока окупаемости необходимо также принять во внимание величину первоначальных капиталовложений и текущих расходов:

Экономические показатели

Наименование
Значение
Доходы в месяц, руб.1144000
Расходы в месяц, руб.756466
Валовая прибыль, руб.387534
Налог УСН 15%, руб.58130
Чистая прибыль, руб.329404
Рентабельность, %43,5
Капиталовложения, руб.3856100
Срок окупаемости, мес.11,7

ГОРЕЛКА ДЛЯ ПЕЛЛЕТ СВОИМИ РУКАМИ

В пеллетных котлах используются горелки двух видов:

  • факельные;
  • объемные.

Преимущество объемных в том, что КПД их немного выше, чем факельных горелок. Но конструктивно первый вариант проще в изготовлении в домашних условиях.

В горелке факельного типа сжигание пеллет осуществляется в воздушном потоке, который создается вентилятором горелки. В зоне горения пеллеты практически моментально сгорают, превращаясь в факел пламени с температурой 1200оС. Далее поток разогретых газов переносится по конвективной части котла, отдает тепло теплоносителю и выходит через дымоход. Не сгоревшая древесина в виде золы поступает в зольник, откуда ее нужно удалять.

Кулибины по принципу факельных горелок делают собственные устройства, которыми они вполне успешно отапливают хозяйственные помещения, гаражи. Интересен вариант такого изготовления горелки:

Как изготовить гранулятор своими руками

Этот агрегат достаточно сложный для того, чтобы сделать его самостоятельно, да и затраты могут быть очень высокими. Как вариант можно модернизировать имеющийся, установив его на раму и сделав электропривод.

Получится ли у вас изготовить такие детали самостоятельно?

Если вы уверены в своих силах, то приступим к изготовлению гранулятора.

Цилиндрическая матрица – это барабан с перфорацией и размещенными в нем катками. Масса с их помощью уплотняется и вдавливается в прессовальные каналы, после формирования гранул и их выхода с противоположной стороны срезается ножами.

Плоская матрица произведена по той же технологии, но она имеет форму диска с перфорацией, куда таким же методом впрессовывается масса. Здесь каналы для прессования обладают цилиндрической формой, отверстия имеют размер 8–10 мм.

Чтобы не возиться с конструкцией данного оборудования, достаточно приобрести уже готовую матрицу и катки, продающиеся производителями грануляторов для комбикорма. Естественно, не исключен и способ собственноручного их изготовления из листа металла толщиной 20 мм и шестерен, расположенных на валу.

Для того чтобы оборудование работало, необходим двигатель с предельной силовой нагрузкой 15 кВт и редуктором. Матрица должна иметь частоту вращения 60–100 оборотов в минуту. Вал для закрепления матрицы может быть расположен как вертикально, так и горизонтально. Также стоит побеспокоиться о лотках для загрузки и выгрузки материалов.

  1. Матрица. Если принято решение в пользу изготовления матрицы своими руками, то следует приобрести заготовки в виде диска толщиной около 20 мм. Если он будет тоньше, то деталь скоро деформируется. Диаметр может быть произвольных размеров, но его необходимо учитывать, если появится необходимость в определенном количестве продукта, к примеру, в случае при диаметре диска 50 мм, а моторе 25–30 кВт, производится расчет на 300–350 кг пеллет каждый час. Если же такой объем не нужен, стоит применить деталь с размерами 25–30 см. В центре детали проделывают отверстие для крепежа на валу редуктора и соединяют благодаря пазу. Далее проделывают конусообразной формы отверстия для формирования гранул. Катки комплектуются шестернями или роликами, соответствующими по ширине рабочей поверхности матрицы. Шестерни крепят на валу, расположенном перпендикулярно основному валу редуктора, использую муфты.
  2. Шестерни для катков. Соответственно параметрам матрицы, варят основу гранулятора из трубы или листового железа. Корпус выполняют из пары частей – первая предназначена для формирования гранул, после чего они попадают во вторую часть и через лоток ссыпаются в предназначенную емкость. Матрица в первой части корпуса должна двигаться без проблем, однако, зазор при этом необходимо оставить минимальный. Нижняя часть должна иметь просвет для выхода пеллет, к ней прикрепляют лоток.
  3. Корпус гранулятора. Внизу гранулятора посредством подшипников и муфты устанавливается выходной вал редуктора.
  4. Выходной вал редуктора. Чтобы можно было очищать корпус, следует его основу изготовить разъемной, соединив при этом болтами, вставленными в ушки. В середине корпуса устанавливают матрицу и ролики.
  5. Верхнюю и нижнюю половинки оборудования скрепляют болтами. Гранулятор жестко закрепляют на предварительно выполненной раме из уголков или швеллеров. Подсоединяют электрический двигатель и через выходной вал крепят к редуктору.
  6. Установка оборудования на раму. Далее раму окрашивают краской для металла, подключают двигатель и совершают первичный запуск установки.
  7. Рабочий процесс гранулятора. Оборудование с плоской матрицей, выполненное самостоятельно, способно обеспечить отопительным материалом дом 150 м2. Такие гранулы можно применять для любого вида печного оборудования. При этом все остатки сельского хозяйства или древесной промышленности будут рационально использованы.

Изготавливая пеллеты у себя дома, можно сэкономить на их приобретении. Однако этот продукт кустарного производства вряд ли сможет конкурировать с пеллетами, изготовленным промышленным образом. Поэтому перед тем как начать налаживать производство с целью получения прибыли, сначала узнайте о возможности реализации этого топлива в вашей местности.

Если же вы решили изготавливать топливные пеллеты в домашних условиях с целью обеспечить себя полностью независимым источником отопления дома и других строений на весь зимний сезон, то экономический эффект обязательно будет.

Устройство гранулятора

Гранулятор напоминает по устройству электромясорубку с одним отличием: нож находится на внешней стороне, за решеткой-матрицей.

В процессе гранулирования сырьевая масса загружается в бункер, из которой под давлением проталкивается через нагретую до 110 гр. матрицу. Обеспечивает проталкивание смеси движение шнека, создающего давление и прижимающего измельченное и увлажненное сырье к матрице.

По достижении критической величины объема происходит продавливание спрессованного сырья через отверстия матрицы. Специальный резак отрезает гранулы нужного размера. Пластичные капсулы остывают, сохраняя приданную им форму.

Возможно вас также сможет заинтересовать информация о том, как происходит содержание индоуток в домашних условиях.

Принцип действия состоит из последовательных операций:

  • подача измельченного корма из бункера на вращающийся вал;
  • сжатие;
  • продавливание через матрицу;
  • обрезка ножом;
  • поступление в приемную чашу.

Диаметр отверстий в решетке определяет диаметр капсул. В зависимости от мощности электродвигателя диаметр может быть от 5 до 10-15 мм. Расстояние, на котором установлен нож после решетки, задает длину гранул.

На видео – как устроен и работает гранулятор:

Основные части гранулятора:

  • загрузочный бункер;
  • шнек;
  • матрица;
  • нож;
  • приводной вал;
  • редуктор;
  • электродвигатель;
  • станина;
  • приемный бункер.

А вот как происходит разведение уток в домашних условиях для начинающих и на что следует обращать внимание, указано здесь. Все детали устройства из металла

Все детали устройства из металла.

Конкретные характеристики толщины и диаметра матрицы, диаметра шнека, мощности электродвигателя определяются в совокупности.

Агрегаты, предлагаемые производителями, могут использоваться для приготовления не только комбикормов, но и пеллет (топливных гранул из опилок).

Основные характеристики грануляторов, предлагаемых производителями:

  1. Мощность двигателя 2,2 кВт. Производительность комбикорма 60-100 кг/час. Диаметр матрицы 120 мм. Вес 80 кг.
  2. Мощность двигателя 4 кВт. Производительность комбикорма 150-220 кг/час. Диаметр матрицы 150 мм. Вес 115 кг.
  3. Мощность двигателя 7 кВт. Производительность комбикорма 300 кг/час. Диаметр матрицы 200 мм. Вес 200 кг.
  4. Мощность двигателя 11 кВт. Производительность комбикорма 400 кг/час. Диаметр матрицы 230 мм. Вес 290 кг.
  5. Мощность двигателя 15 кВт. Производительность комбикорма 600 кг/час. Диаметр матрицы 260 мм. Вес 330 кг.

Максимальная мощность выпускаемых агрегатов 30 кВт с производительностью более 1000 кг в час. Вес установки более 500 кг.

А вот как выглядит утка голубой фаворит и как её правильно разводить в домашних условиях, указано здесь.

Стоимость устройств

  • с электродвигателем 2,2 кВт – от 53000 руб.;
  • 7 кВт – от 83000 руб.;
  • 15 кВт – от 190000 руб.

Достоинства промышленных грануляторов:

  • надежность;
  • длительность эксплуатации;
  • универсальность;
  • экономичность;
  • безопасность;
  • удобное обслуживание.

Высокая стоимость агрегатов, изготовленных в промышленных условиях, заставляет животноводов делать устройства кустарным способом, используя подручные средства.

А вот как происходит выращивание бройлеров без комбикорма и какие корма стоит использовать, можно прочесть здесь.

Требования к сырью

Как уже говорилось, основным параметром, от которого зависит качество получаемыхпеллет – это влажность исходного сырья. Для изготовления гранул, хорошо удерживающих форму и горение, нужна измельченная древесина с влажностью 12-15%. Достичь такой влажности можно двумя путями: использовать опилки и щепу от высушенной древесины или досушивать сырье в сушильном барабане.

Из древесных отходов наиболее популярны опилки хвойных пород – благодаря высокому содержанию смолы и лигнина, гранулирование происходит быстрее, а готовые пеллеты лучше держат форму. В сырье не должно содержаться крупных включений, посторонних предметов, металлических деталей. Для этого его необходимо не только просушить, но и просеять.

Технология изготовления гранулятора

  1. Изготовление матрицы. Если вы решили изготовить матрицу самостоятельно, вам понадобится заготовка в виде диска толщиной не менее 20 мм. При меньшей толщине матрица быстро деформируется. Диаметр матрицы может быть любым, от него зависит производительность. Так, при диаметре 50 мм и двигателе 25-30 кВт вполне можно получать 300-350 кг пеллет в час. Для меньших объемов достаточно матрицы 25-30 см в диаметре. В центре диска сверлят отверстие по диаметру вала редуктора и выполняют паз для жесткой посадки. Отверстия для прессования и выхода гранул выполняют в виде конуса.

Гранулятор с матрицей плоского типа для изготовления пеллет, сделанный своими руками, способен решить проблему отопления дома площадью до 150 квадратных метров. Полученные гранулы можно использовать как для сжигания в печи или камине, так и для твердотопливных котлов. При этом вам не придется задумываться об утилизации отходов переработки древесины и сельскохозяйственного сырья.

Размеры

Определить размер будущего аппарата очень важно перед началом изготовления гранулятора из мясорубки. Всего нужно измерить следующие показатели:

Всего нужно измерить следующие показатели:

  • параметры сетки (частоту и диаметр ячеек);
  • длину цилиндра;
  • размеры ножей;
  • размеры крышки.

Лучше всего использовать типовые чертежи, чтобы изготовить бытовой гранулятор комбикорма быстро и без долгих расчетов правильных размеров.

Чертежи были составлены профессионалами, поэтому можно не переживать за успех в изготовлении прибора.

Так, например, диаметр корпуса должен составлять 54 миллиметра, а основные размеры подбираются пропорционально радиусу внутреннего вала, который равен 11-13 миллиметрам.

Стоимость оборудования для производства пеллет

Основное производственное  оборудование  для этого вида бизнеса — грануляторы. Это могут быть небольшие установки производительностью 30 кг/час или производственный агрегат, выдающий около 250 кг в час. Стоимость комплекта оборудования  средней производительности составляет около 40.000 долларов, но можно приобрести как более дорогие, так и более бюджетные установки:

  • шепорез (или измельчитель древесины простым языком) стоит около 4000 долл.,
  • сушилка сырья – 7000 — 20.000 долл.,
  • гранулятор – от 1000 долл. — 10.000 долл.,
  • охладитель – порядка 5000 долл.

Если речь идет о промышленных линиях, то стоимость линии, которая имеет производительность около 700 кг в час, составляет до 130.000 долл., а при производительности в 2000 кг в час –200.000 долл.

Мини-завод для производства пеллет

Самодельные грануляторы

Хоть оборудования для производства пеллет требуется много, основное устройство — гранулятор. С его помощью из сырья формируются пеллеты. Есть несколько моделей грануляторов:

  • Шнековые. По строению похожи на бытовую мясорубку. Тот же шнековый вал и матрица — решетка, через которую продавливается сырье. Их можно использовать для мягкого сырья, например, соломы. Древесину, даже хорошо измельченную, он «не тянет» — не хватает усилия. В принципе, при достаточной прочности деталей, можно поставить более мощный мотор.

    Принципиальная схема шнекового экструдера (гранулятора)

  • С плоской матрицей. Есть металлический круг, в котором проделаны отверстия необходимого диаметра (обычно 3-4 мм). Есть зубчатые катки, которые продавливают сырье через отверстия, формируя гранулы.

    Устройство основного узла гранулятора с плоской матрицей

  • С круглой матрицей. Идея такая же, только матрица выполнена в виде кольца, соответственно катки расположены в другой плоскости. Этот вариант имеет большую производительность, но грануляторы этого типа своими руками делают редко.

    Устройство гранулятора с цилиндрической матрицей

Самый простой по строению шнековый экструдер. Его часто делают для прессовки комбикормов, но можно использовать и для изготовления топливных гранул из мягкого сырья. Если вам необходимо сделать оборудование для производства пеллет, это — самый простой вариант. При условии, что вы умеете обращаться с токарным станком и сварочным аппаратом.

Самодельный шнековый гранулятор

Как и в любом оборудовании подобного типа у шнекового гранулятора есть матрица. В данном случае она похожа на сетку мясорубки, только сделана из пластины намного более толстой. Второй важный узел — шнековый вал. Все эти детали можно сделать своими руками. Как — описывать словами бесполезно, смотрите в видео.

Изготовление матрицы под готовый шнек.

Шнек и матрицу «упаковывают» в корпус или гильзу. Как ее сделать, смотрим в следующем видео.

После сборки основного узла надо установить мотор с редуктором, бункер, в который будет подаваться измельченная солома. Можно запускать.

Как сделать гранулятор с плоской матрицей

Сначала надо разобраться с тем, как он устроен. Все отлично продемонстрировано в видео.

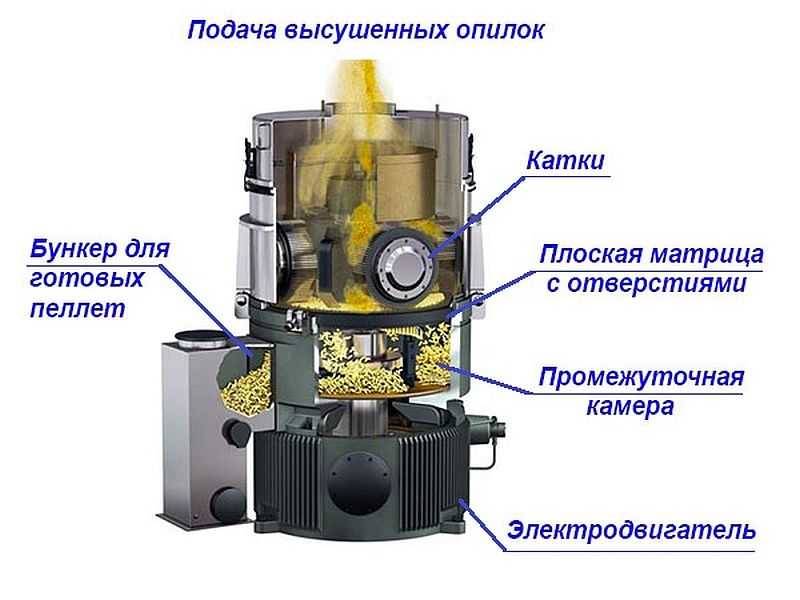

Устройство пеллетайзера с плоской матрицей

В следующем ролике довольно подробные пояснения по процессу изготовления матрицы и роликов.

Основные этапы производства

  • Крупное дробление. С помощью крупных дробилок сырье измельчается для подготовки к процессу просушки. В результате должны получиться частички сырья небольших размеров. Таким образом, исходный материал быстрее и качественнее очистится и просохнет.
  • Сушка сырья. По технологии производства исходный материал по показателям влажности не должен превышать 15%. При высокой влажности сырье будет плохо спрессовываться.
  • Мелкое дробление. До процесса прессования по технологии сырье должно быть измельчено с помощью дробилки. По нормативам качественный продукт не должен быть больше 1,5–2 мм. Опилки, волокнистая стружка или щепа измельчаются с использованием молотковой мельницы.
  • Смешивание. Если в сырье уровень влажности ниже 8%, то его следует обработать горячим паром и довести до нормативного показателя в 12%. При использовании в производстве древесины мягких пород хвои можно непосредственно в смеситель добавить воду.

  • Прессование. Изготовление топливных пеллет может происходить при помощи прессов с плоской или цилиндрической матрицей. Современные производители оборудования предлагают специальные прессы для домашних условий производства. Мощность оборудования и его комплектация подбираются в индивидуальном порядке.
  • Сушка продукции и ее охлаждение. После прессования готовую продукцию следует охладить, чтобы осушить топливные пеллеты. Затем гранулы упаковывают в мешки.

По технологии рекомендуется упаковывать топливные пеллеты в большие бумажные или холщовые мешки. Для частного потребления очень удобно использовать мешки емкостью не менее 20 кг.

Как сделать гранулятор для комбикорма своими руками из мясорубки

Даже самое простое изделие не изготавливается без предварительных расчётов и эскизов.

Проектирование и чертежи

Для создания чертежа на основе мясорубки следует снять все необходимые размеры, особенно важны параметры сетки, так как матрица изделия должна соответствовать им.

После набросков чертежа следует позаботиться о том, чтобы под рукой находились все инструменты и приспособления, которые могут понадобиться в работе.

Для изготовления понадобятся следующие детали и инструменты:

  • верстак;
  • токарный станок;
  • резиновый коврик (для соблюдения безопасности);
  • мясорубка со всеми деталями;
  • сверлильный станок;
  • шкивы 1:2;
  • болванка из нержавейки или стали;
  • ремень;
  • сварка;
  • электродвигатель на 220 Вольт.

Этапы изготовления

Первое, что необходимо сделать — это подготовить основу конструкции: если учесть, что матрица будет примыкать к червячной передаче, её рёбра, возможно, потребуется удалить. Для удобства работ основу устройства закрепляют на верстаке, просверлив в ножках отверстия под болты.

Матрица

Для изготовления матрицы понадобится трафарет, сделать его можно в любом графическом редакторе. Болванку под матрицу берут из нержавеющей стали: она прочна и долговечна. На поверхность накладывают бумажный трафарет и на станке делают необходимого размера отверстия.

Учтите, диаметр отверстий зависит от толщины болванки:

  • диаметр для 20-ти миллиметровой детали составит 3 мм;
  • матрица толщиной 25 мм — диаметр 4 мм;
  • толщина 40 мм — диаметр 6 мм.

Видео: как сделать матрицу для гранулятора

После отверстия следует отшлифовать. Матрицу устанавливают на наконечник шнекового вала.

Крышка

Крышка, придерживающая сетку на мясорубке, не годится, под матрицу следует выточить новую крышку. Для изготовления резьбы на крышке есть два пути: приварить проволоку, нарезать болгаркой. Если вам проще работать с проволокой, рассчитайте нужный диаметр материала.

Важно! Крышку желательно сделать с запасом, а не впритык. Возможно, потом придётся изготовить матрицу большего размера

Нож для пеллет

В шнеке мясорубки просверливают отверстие под крепление для ножа, крепят нож с помощью болта с наружной стороны матрицы.

Установка шкивов

Шкивы крепятся симметрично, закрепить нужно предельно аккуратно, так как именно они будут передавать движение приводному ремню. На месте ручки крепят ведомый шкиф, на валу двигателя — ведущий шкиф.

Натяжка ремня и расчет установки двигателя

Шкифы соединяют ременной передачей с двигателем, учитывая возможную пробуксовку.

Важно! Колесо, на которое будет натягиваться ремень, не должно быть зубчатым: это увеличит риск поломки двигателя в результате перегрева

Наладка и доработка механизма

После того, как механизм собран, для удобства работы с ним к отверстию, оставшемуся в бывшей мясорубке, приваривают ёмкость в виде воронки, в которую будут закладывать сырьё. Готовую конструкцию запускают, отслеживая работу всех деталей, натяжение ремня.

Необязательно приобретать весь инвентарь: существует множество советов и мастер-классов от народных умельцев, способных переделать любое подручное средство в полезное приспособление. Эта статья пригодится как начинающему фермеру, так и опытному заводчику. Из нее вы узнаете, как изготовить гранулятор своими руками — рассмотрим несколько моделей и способов.

Процесс формирования гранул происходит путем придачи формы измельченному сырью во время прохождения через отверстия в матрице. Этот сложный цикл, ранее распространенный только на предприятиях химической промышленности при изготовлении пластмасс, в животноводстве стал применяться относительно недавно.

Устройство

Гранулятор требует небольшого количества комплектующих и запчастей.

В общем виде он состоит из следующих элементов:

редуктор; емкости под сырье и готовый продукт.

Главной деталью является матрица, именно от ее качества зависит форма и размер гранул корма.

Виды

Грануляторы бывают нескольких типов.

К самым распространенным относятся:

С самодельной матрицей. Такой вид является наиболее доступным и бюджетным, не требует большого количества материала и запчастей. Аппарат такого типа отличается повышенной надежностью.

Из мясорубки. Изготовление изделия почти не требует ресурсов, однако качество производимого корма будет на порядок ниже, чем в предыдущем варианте.

Какой тип гранулятора выбрать – каждый должен определить сам, исходя из потребностей своего хозяйства.

Производство пеллет в личном хозяйстве

При наличии сырьевой базы организация производства пеллет в домашних условиях будет хорошим подспорьем в хозяйстве. Организация технологического цикла получения гранулированного топлива требует такого оборудования, как:

  • устройство для дробления;
  • приспособление для сушки;
  • сито;
  • гранулятор.

Если древесное сырье представляет собой опилки, то необходимость в использовании дробилки отпадает. Размер опилок приемлем для запуска их в работу. В качестве камеры для сушки можно использовать металлическую бочку. Просеивание исходного материала при помощи сита дает возможность удалить крупную фракцию и неделовые примеси, негативно влияющие на качество продукции. Основным агрегатом данного производства является гранулятор.

Процесс изготовления гранулятора

Перед изготовлением гранулятора важно определиться, какого типа он будет. Конструкция гранулятора с плоской матрицей более доступна для исполнения в кустарных условиях, чем изготовление шнекового с цилиндрической матрицей

Устройство малогабаритного гранулятора

Процесс изготовления гранулятора заключается в операциях по сборке отдельных узлов, которые можно приобрести в готовом виде. К ним относятся такие модули:

  • электрический двигатель;
  • редуктор;
  • рабочий узел;
  • трансмиссия.

Малогабаритный гранулятор

Некоторые детали под силу изготовить самостоятельно.

Изготовление матрицы

Для ее изготовления необходима толстолистовая сталь, толщина которой должна быть 8-20 мм. Из нее вырезают круг с необходимым диаметром. В центре круглой заготовки выполняется отверстие с диаметром, соответствующим валу электродвигателя. На поверхности диска производится перфорация, которая имеет форму усеченного конуса, меньшее основание которого равняется диаметру готовой продукции.

Матрица

Сборка устройства

Два катка червячного типа монтируются на валу, который устанавливается на матрице в перпендикулярном направлении к ее плоскости. Эти шестерни производят измельчение и прессование материала. При этом происходит выдавливание сырья через отверстия в матрице.

Установка рабочего узла осуществляется в корпусе, который представляет собой вертикальный цилиндр. Монтаж должен быть выполнен так, чтобы вращению механизма ничего не мешало, но зазор при этом был минимальным.

В конструкции предусматриваются отверстия: вверху – для подачи сырья, снизу – для поступления гранул. Нижняя часть оснащается емкостью для их приема.

Приводом агрегата является электрический двигатель, вал которого соединен с рабочим узлом. Вся конструкция жестко крепится к раме.

Работа малогабаритной установки

Работа малогабаритной установки

Производство пеллет своими руками не представляет сложности при использовании самодельного гранулятора. Для этого производится загрузка в приемник, расположенный в верхней части устройства, подготовленной массы опилок. При попадании в рабочую зону происходит продавливание ее в отверстие матрицы. Проходя через нее, сырье приобретает форму и размер, соответствующий этим отверстиям. При этом гранулы получают требуемую плотность. На следующем этапе производства осуществляется извлечение цилиндров из емкости накопителя и производится их сушка.

Самодельная установка шнекового типа

Гранулятор с одним шнеком можно сделать самостоятельно. Его конструкция состоит из:

  • корпуса, который представляет собой стальную трубу;
  • шнека, который можно позаимствовать из оборудования, пришедшего в негодность;
  • загрузочного узла;
  • привода, в качестве которого используется электродвигатель;
  • редуктора;
  • подшипника упорного типа;
  • головки для профилирования.

Схема работы установки

Расчет

Стоимость опилок 300 рублей за плотный кубометр, если вы не знаете как его высчитать, то вам сюда. Из такого леса сложно будет получить пеллет для Европы. Но клиент нашел качественные опилки и мы считаем для реализацию в Европу.

Большинство предприятий Сибири работают только на опилках, получая при этом светлый пеллет, если отсортировывают светлые опилки. Тут можно отметить следующие преимущества:

  • При этом им не нужно такое оборудование как окариватель, дробилка. Не нужна лишняя штатная еденица – оператор дробильного отделения и автопогрузчик с водителем;
  • Отпадает вопрос утилизации коры;
  • Не нужны запасные части и режущий инструмент на оборудование;
  • Не нужны дополнительные электрические мощности для производства;
  • Снижается потребление электроэнергии.

Стоимость оборудования, цены для сравнения

  1. Можно найти новую линию всю в комплекте за 140 тыс. евро. Тут и будут сушилка, дробилка и пресс. Производительность этой линии будет около 1,5 тонн в час.
  2. За 280 тыс. евро можно найти полностью линию под ключ с производительностью 2-2,5 т/ч, это переработка опилок.

В обоих случаях линии без окаривателя и дробилки, поэтому рассчитаны на опилки. Для покупки окаривателя и рубительной машины нужно будет дополнительно вкладываться, это еще около 50 тыс. евро. Окариватель б/у можно найти за 25 000, дробилку можно б/у купить за 20 000.

Итого линия 2 — 2,5 тонны в час примерно обойдется:

280+50=330 тыс. евро

330 * 80 = 26 400 000

Одна тонна гранул стоит на сегодняшний день около 80 — 85 евро (цены актуальны на февраль, возможна незначительная корректировка). Эта цена на производство которое сертифицировано по стандарту ENPLUS.

Рассчитываем производительность.

Загрузка оборудования примерно 20 часов в сутки, 6,5 дней в неделю или 26 рабочих дней в месяц. Месяц в году на ремонты. Производительность две тонны в час:

2*20*26*11=11 440 тонн пеллет в год

За год вы произведете на сумму

11 440*80=915 200 евро;

915 200 * 80 = 73 216 000 рублей (берем евро в среднем 80 рублей).

Затраты на электричество составят:

В среднем потребление электроэнергии на тонну гранул составляет 200 кВт. Ряд производителей ссылаются на данное значение, по опыту примерно так и получается.

11440*200=2 288 000 КВт.

Стоимость электричества 4 рубля за КВт:

2 288 000*4=9 152 000

Стоимость электричества на окорку и дробилку барабанную

Сразу скажу что эти расчеты мы не будем применять дальше так как кругляк мы не считаем, а учитываем только опил. Расчеты даны только для того, чтобы примерно прикинуть переработку кругляка вам самим:

  1. Барабанная дробилка в час потребляет 250 КВт;
  2. Окариватель 70 КВт в час.

Окорка и дробление в сутки будут потреблять :

(250+70)*20 = 6400 КВт

6400*4=25600 рублей на электричество в сутки

25600*28=716 800 рублей в месяц на окариватель и дробилку.

716 800*11=7 884 800 рублей в год на электричество окаривателя и дробилки

Заработная плата

Штат цеха:

  • Оператор линии дробления и окорки – 4 человека. Число операторов зависит от производительности дробилки, окорка должна успевать. Вообще желательно и по электроэнергии и по количеству операторов брать более производительное оборудование и выводить работу на одну смену. Тут же можно учесть и внедрить подачу круглого леса без автопогрузчика. 20 тыс*4=80
  • Оператор сушильной установки – 4 человека; 20*4=80
  • Оператор пресса – 4 человека; 4*20=80
  • Электрик – 1 человек; 15тыс
  • Слесарь — сварщик – 1 человек; 15тыс
  • Кладовщик – 1 человек; 20 тыс.
  • Водитель автопогрузчика пеллет – 1 человек. 15тыс. (можно погрузку фур организовать с помощью тэльфера)
  • Начальник производства – 1 человек; 40 тыс.

Итого фонд заработной платы в месяц – 345 тыс. руб.

Фонд заработной платы в год – 4 140 000 руб.

Затраты на сырье

Для получения одной тонны гранул вам необходимо будет 2,4 куба древесины.

Куб древесины стоит 300 рублей, для производства тонны пеллет необходимо сырья на 720 рублей.

Для производства 11 440 тонн пеллет, необходимо купить сырья на сумму:

11 440*2,4*300=8 236 800 рублей

Итого выручка по году составит:

Общая выручка — затраты на сырье — фонд заработной платы — электричество на линию прессования = Прибыль за год с учетом издержек

73 216 000 — 8 236 800 –4 140 000 — 9 152 000 = 51 687 000 рублей

Стоимость оборудования 26 400 000 рублей, в эту стоимость не включены постройки здания и инфраструктуры.

Оборудование окупится за срок менее года при работе производства на полной мощности.

Где купить гранулятор кормов в России?

Гранулирующее оборудование можно приобрести напрямую у завода-изготовителя или через компанию-распространитель:

  1. ООО «Доза-Агро» — завод изготовитель. Согласно отзывам продукция отличается надёжностью, простотой в эксплуатации.
  2. ООО «Курские грануляторы». Пользователи отмечают высокую производительность оборудования, особенно при работе со шнековым дозатором.
  3. ООО «Агропост» – компания-распространитель.

На официальном сайте можно:

  • изучить каталог, узнать подробнее об оборудовании;
  • сравнить цены в рублях;
  • позвонив по предоставленному номеру телефона, убедиться в наличии понравившегося аппарата;
  • оформить заказ.

Заключение

Популярность бизнеса на изготовлении топливных гранул непрерывно растет. Начинающих предпринимателей данный вид деятельности интересует не только по причине доступности различных модификаций оборудования и широкой сырьевой базы, но и благодаря возможности войти на энергетический рынок с относительно небольшими вложениями.

Тенденции развития данной отрасли очевидны: в странах Центральной Европы и Скандинавии топливные гранулы в качестве альтернативы дорогому природному газу повсеместно используются для обогрева цеховых помещений и жилых домов. Кроме того, древесина, солома и лузга подсолнечника являются возобновляемыми ресурсами и относятся к категории вторичного сырья, вследствие чего переход на отопление пеллетами позволяет минимизировать негативное воздействие на окружающую среду.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
