Клиновые
Данный тип строительного оборудования позволяет использовать его для работ широкого спектра, начиная от отделочных работ фасадов зданий, кирпичной и каменной кладки, как опорно-каркасную систему для опалубки, заканчивая каркасом для концертных площадок и кораблестроения.
Параметр, который отличает клиновые леса от схожего оборудования это нагрузка на рабочую поверхность, которая составляет 500 кг/м2 (это в 2 раза больше чем нагрузка штыревых лесов Э-507). Такое высокое значение данного параметра достигается за счёт использования усиленных металлических настилов, каркасом для которых служит профилированная труба. Нельзя не отметить и малый вес конструкции, стойки, горизонтали и диагонали выполняются из труб с толщиной стенки 1,5 и 2мм.
Описание сравнения хомутовых и клиновых лесов.
Комплект хомутовых высотой 30м, длиной 60м, с настилами и ограждениями на 1 ярус весит 18783 кг.
В то время как комплект клиновых лесов тех же параметров весит 12414 кг.
Это несомненно является плюсом, при заказе грузового автомобиля для доставки лесов.
Итак, обобщим все преимущества клиновых лесов:
- высокая поверхностная нагрузка — до 500 кг/м2, позволяет использовать их для кирпичной кладки;
- малый вес конструкции, следовательно, экономия при транспортировке;
- небольшой вес отдельных элементов и простая конструкция соединительных элементов обеспечивает лёгкость при монтаже;
- благодаря особенностям фланцев конструкция может огибать препятствия.
Недостатком данной конструкции является недостаточная многозадачность. То есть, если хомутовые леса можно собирать в любой конфигурации, без труда регулируя высоту яруса и угол поворота, то клиновые имеют чёткие рамки — шаг яруса может быть 0.5, 1 или 2 метра, а угол поворота ограничен числом отверстий под клинья.
Рамные и штыревые строительные леса. Основные параметры
Всем хороши деревянные леса, но они не могут похвастать ни такой свободой в трансформации, ни прочностью, ни мобильностью. Для профессионалов, да и не только для них, промышленность разработала несколько видов строительных лесов, стоимость которых выше деревянных в разы, но также в разы они превосходят деревянные по сроку службы и универсальности.
- Рамные леса. Исходя из названия, они состоят из готовых рам, которые собираются в секции. Рамные леса не слишком тяжёлые, поскольку собраны из полых труб, очень быстро монтируются и демонтируются. Размеры их приведены в таблице, можно добавить только, что различаются они не только высотой установки, но и толщиной стенки трубы и её диаметра. Диметр может быть 42 и 48 мм, а толщина стенки 1,5 и 3 мм. Эти конструкции используют как внутри, так и снаружи помещения, а расчетная выдерживаемая нагрузка вес у всех лесов примерно одинакова — около 200 кг.
- Штыревые леса. Более гибкая конструкция в том смысле, что её можно использовать при работе со сложными геометрическими формами стен. Особенность конструкции состоит в том, что никаких секций там нет, а сборка проводится состыковкой штырей с проушинами или отверстиями в вертикальных несущих трубах. Нет никакого крепежа и это делает их монтаж и разборку оперативными.
Леса клинового типа: технические характеристики
Данный вид конструкций выдерживает весовое воздействие до 200 кг/м² при использовании обычного ригеля (ЛСК-60), при установке усиленного ригеля их несущая способность повышается до 500 кг/м² (марка 100). Пролёт между уровнями в высоту у всех марок инвентарных клиновых лесов одинаковый – 500-1000 см, а длина одного пролёта – 200-300 см. Размер уровня в глубину – 100; 120; 150; 200; 300 см. В каждом пролёте допускается нагружать настил грузом с весом не более 600 кг для ЛСК – 60 и весом 1000 кг для лесов марки 100.
Предельная отметка монтажа лесов и диаметр опорных стоек у разных марок различные:
— ЛСК 60 – высота монтажа 200-6000 см, диаметр стойки – 48х2 мм;
— леса марки 100 – высота монтажа 2-100 м, диаметр стойки – 48х2 мм.
Клиновые и хомутовые леса
Самые сложные и высокие конструкции, которые позволяют работать на максимальной высоте — это клиновые и хомутовые.
- Клиновые – конструкции из металла, а клиноподобные элементы служат креплением. Это позволяет клиновой конструкции выдерживать высокие нагрузки, при этом работать на большой высоте. Часто такие леса оборудуются сеткой или поручнями. Благодаря клиновому способу соединения есть возможность работать с поверхностями нестандартных конфигураций. Диаметр проката, используемый для неё – 48 мм. Это очень надёжная, но и вместе с тем, самая сложная в сборке конструкция, которая кроме высокой прочности позволяет работать на сложном рельефе.
- Леса строительные хомутовые отличаются тем, что все их детали фиксируются при помощи резьбовых соединений и хомутов, который не привязан к определённой плоскости, поэтому также позволяет работать с нестандартными профилями поверхностей и на сложном рельефе. Такие леса изготовлены из стальных труб диаметром от 42 до 60 мм со толщиной стенки от двух миллиметров.
Учитывая специфику работы, можно запросто выбрать конструкцию лесов, позволяющую быстро и качественно, а самое главное, безопасно выполнить любую работу. Удачного строительства!
Леса инвентарные металлические трубчатые размеры
Фото трубчатые леса
Назначение
Леса изготовленные из стальных труб применяются для строительных работ проводимых на стенах зданий различной высоты, их ремонта, реставрации, а некоторые виды и для работы внутри помещений для устройства потолочных покрытий, отделки стен.
Почему инвентарные
Наименование леса инвентарные металлические трубчатые содержат ключевое слово — инвентарные, которое в данной интерпретации обозначает лишь одно, любые леса купленные официально по договору у производителя должны иметь технический паспорт, в котором указаны основные характеристики, результаты испытаний и решение признающее возможность их эксплуатации. Паспорт дает гарантию изготовителя на данную продукцию при условии соблюдения правил эксплуатации. Сегодня вопрос инвентарные леса или нет не актуален, поскольку они все имеют паспорта и гарантии изготовителя.
Если леса изготавливаются кустарным способом, то они не являются инвентарными и ответственность за их использование несет главный инженер той организации, которая их эксплуатирует.
Разновидности вспомогательных конструкций
Понятно, что вопрос о том, как сделать строительные леса своими руками, предполагает, что сначала надо выбрать оптимальный тип конструкции — удобный, но не очень сложный для самостоятельного изготовления. Поэтому сначала имеет смысл познакомиться со всеми приспособлениями, а потом уже выбрать приглянувшийся вариант.
Внешняя простота конструкций нередко обманчива. Даже строительные леса, которые кажутся элементарными приспособлениями, имеют разные способы крепления элементов. Одни их виды довольно легко сделать своими силами, другие сложны, поэтому создать «двойника» или трудно, или почти невозможно. Часто сложные изобретения попросту не нужны.
- Рамные строительные леса. Это самый простой, а потому популярный вариант. Такие конструкции максимально легки. Они состоят из рамы, усиленной диагональными и горизонтальными перемычками. Максимальная нагрузка, которую способно выдержать приспособление, составляет 200 кг/м2. Высота — до 50 м, однако в частном, малоэтажном строительстве эта характеристика не важна.
- Хомутовые леса. Их отличает легкость, универсальность. Соединения элементов конструкции происходит с помощью специальных хомутов. Однако процесс этот достаточно трудоемкий, поэтому хомутовые строительные леса используются профессионалами для зданий, имеющих необычную конфигурацию фасадов.
- Клиновые. Они относятся к самым сложным видам, так как для монтажа используют специальные клиновые крепления. Плюсы этих строительных лесов — способность выдерживать максимальную нагрузку, быстрый монтаж и демонтаж. Область применения клиновых лесов — масштабные работы с тяжелыми материалами.
- Штыревые строительные леса. Элементы этих конструкций крепятся при помощи штырей. Монтаж происходит быстро и легко, поэтому штыревые леса остаются еще одной популярной разновидностью приспособлений.
Есть еще несколько видов строительных лесов, их можно увидеть на картинке. Из всех разновидностей самым простым вариантом для древесины остается первый — рамные строительные леса. Если выбрать качественный материал, то в этом случае никаких претензий к надежности конструкции у мастера не возникнет.
Комплектующие
Любой вид инвентарных конструкций продаётся в разобранном состоянии. В комплекте идут все необходимые для сборки лесов детали кроме настила для рабочих из древесины. Этот элемент конструкции заказывается отдельно. Среди основных составляющих инвентарных лесов можно перечислить следующие элементы:
- Несущий опорный элемент – это стальные детали, которые монтируются в строго вертикальном положении.
- Продольные вставки нужны для скрепления опорных деталей между собой, а также для укладки на них деревянных подмостей для рабочих.
- Шпильки также необходимы в качестве крепёжного элемента, помогающего зафиксировать настил.
- Для подтягивания опорных элементов к подмостям используются канатные фиксаторы.
- Крепёжный элемент для соединения всех элементов конструкции в единое целое.
- Подмости для рабочих – это настил из древесины хвойных пород, на котором размещаются рабочие, различное строительное оборудование и материалы.
Рамные леса
Особую популярность в строительстве завоевали рамные леса или леса стоечные приставные рамные (ЛСПР) и это не удивительно, так как они обладают весьма очень важным преимуществом в отличии от строительных лесов хомутового типа — быстротой и удобством монтажа. Строительные рамные леса можно увидеть как на стройках гигантах так и в котеджном малоэтажном строительстве, удобны они и для строительства дачи, их использую для различных работ как с наружи зданий так и внутри объектов.
На нашем заводе осуществляется выпуск и продажа трех типов строительных лесов рамного типа они имеют значительные конструктивные отличия, это связано с различными нагрузками на которые рассчитаны эти строительные леса, а также характера работ.
Наша компания уделяет этому наименованию продукции особое внимание и предлагает надежные рамные леса по низким ценам:
Рамные леса УЛТ-1000 — высота установки лесов до 40 метров, нагрузка до 200 кг2
Рамочные леса УЛТ-1500 — максимальная высота установки лесов состовляет 60 м
Рамные леса УЛТ-2000 — высотные строительные леса, устанавливаются на высоту 100м, изготавливаются из трубы диаметром 48мм, нагрузка на настил достигает 500 кг2
Отличной альтернативой строительным лесам являются вышки-туры. Они представляют собой каркасные конструкции в виде башни. Секции соединяются и надежно закрепляются стяжками, а стабилизаторы обеспечивают устойчивость конструкции. Особенностью таких конструкций является способность легко передвигать вышку вдоль стен здания. Перемещаются вышки-туры на колесах, а для обеспечения неподвижности предусмотрены специальные блокировочные элементы.
Наиболее популярные и надежные вышки-туры делают из стальных и алюминиевых труб. Настилы для них выполняют из дерева – для снижения общего веса. Современные вышки-туры имеют простую конструкцию, они достаточно легко собираются и демонтируются. При этом их сборка не требует особых навыков и специальных инструментов.
Вышки-туры незаменимы при фасадных работах на сооружениях небольшой площади и высоты, а также при монтаже оборудования. В таких случаях строительные леса неприемлемы ввиду их более сложной установки и высокой стоимости.
В настоящее время вышки туры строительные можно встретить на любом строительном объекте. Это характеризует тот факт, что вышки туры удобны и практичны при строительных работах. Вышки туры передвижные имеют такое преимущество, как быстрота монтажа-демонтажа, а эта характеристика крайне важна, когда сроки строительства сжаты.
Каждый строитель знает, что вышки туры являются необходимым оборудованием для всех, кто имеет дело со строительством и ремонтом, отделкой. Производство и продажа вышки туры является необходимым делом, потому что в больших и малых городах происходит очень развитое строительство. А в строительстве вышки-туры необходимы, поэтому производство и продажа вышек-тур постоянно растет.
В настоящее время строительные вышки-туры имеют широкий спектр применения как в строительных работах, так и при монтажных работах. Причём строительные вышки можно использовать как в помещении, так и снаружи.
На настоящий момент передвижные вышки-туры очень просты в использовании. Поставляемые в комплекте вышек-тур площадки дают возможность разместить необходимые материалы, или положить нужный строительный инструмент.
Завод строительного оборудования «УЛТ-Оснастка» ведет производство вышки туры и имеет широкий модельный ряд вышек-тур для различного характера работ, рассчитанные на разные нагрузки и высоты.
Наша компания является единственным в России производителем вышек-тур с оцинкованным покрытием которое обеспечивает хорошую коррозионную защиту и внешний вид вышки туры, а также при транспортировки, эксплуатации и хранении не так подвержены механическим повреждениям по сравнению с полимерным покрытием вышек-тур других производителей.
Деревянные леса
Хоть металлическая конструкция и надёжней, но для частного использования лучше всего подходят деревянный леса.
Для из сборки не потребуется множество инструментов и средств. Конечно, есть в такой конструкции и недостаток – это невозможность быстро разобрать всё, чтобы перенести на новое место.
- Подготовьте заранее бруски для стоек (10*10 см), доски для диагональных и боковых поперечин, доски для настила.
- Для начала сбиваем стоки диагональными поперечинами со всех сторон. Лучше всего это делать с внутренней стороны.
- Затем прибываем сверху, вдоль конструкции, 2 доски. На них будут укладываться поддоны в качестве настила. Поддоны предварительно надо разобрать, чтобы от них оставались только сбитые деревянные площадки.
- Сверху делаем горизонтальную перемычку, на нужной высоте. Это будут перила.
- В конце надо сделать упоры, чтобы конструкция не упала в сторону.
Вот и готово. Также можно эту конструкцию нарастить. Ещё одним удобным вариантом будет изобретение подмости-козла. Его легко переносить и разбирать не придётся. По хозяйству очень полезная вещь.

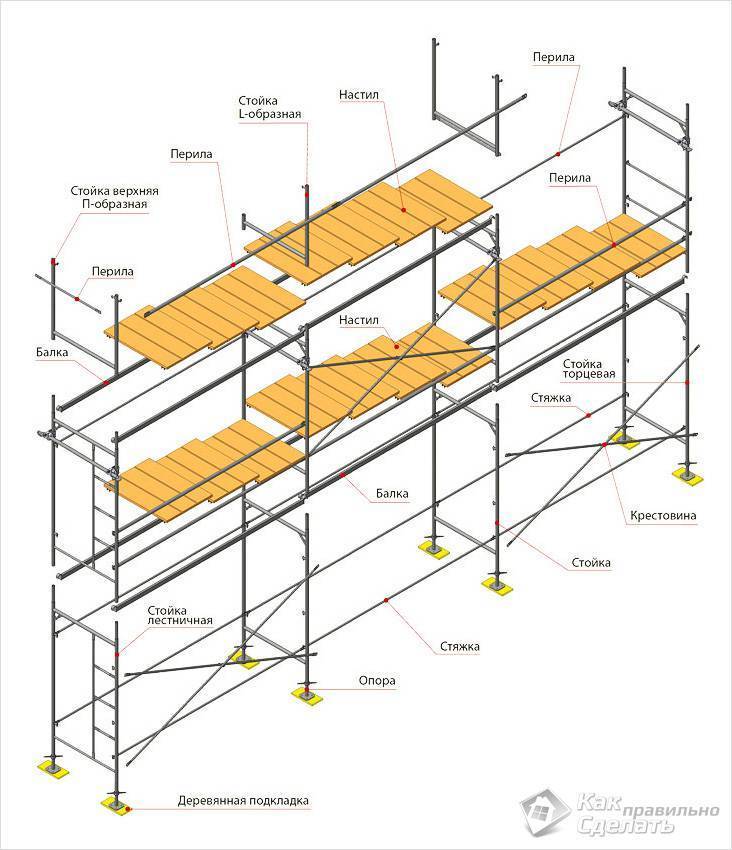

Элементы конструкции ЛРСП-60
Строительные рамные леса состоят из следующих элементов:
В соответствии с техникой безопасности леса должны быть оборудованы молниеприемником и заземлением.

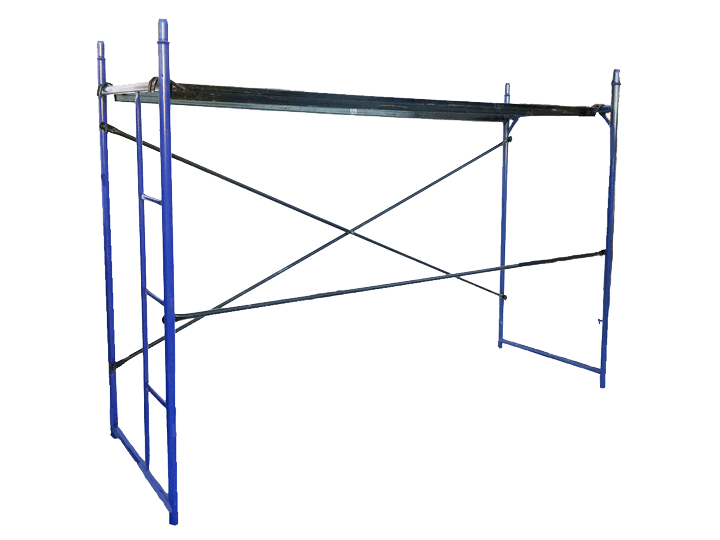

Рама с лестницей (без лестницы) является главным несущим элементом лесов, она устанавливается перпендикулярно фасаду здания и соединяется способом «труба в трубу». Рама с лестницей представляет собой прямоугольник с приваренными лестничными перекладинам, эти перекладины необходимы для подъема рабочих, кроме этого, рама может выполнять функцию торцового ограждения. На раму без лестницы устанавливаются ригеля настила. Для повышения устойчивости рамы скрепляют диагоналями и горизонталями с помощью четырех флажковых соединений, расположенных по бокам рам. Рамы позволяют нарастить необходимую высоту лесов. Высота: 2,0 м, диаметр трубы — 42 мм, масса рамы без лестницы — 11,76 кг, с лестницей — 15,26 кг.
Горизонталь создает дополнительную жесткость лесов и служит для соединения рам по горизонтали. Масса – 3,64 кг, диаметр трубы — 25 мм, длина – 3,05 м, соотношение горизонталей и диагоналей составляет 3:1.
Диагональ – это крестообразный элемент, состоящий из 2 труб длиной 3,3 м и диаметром 25 мм, скрепленных болтом по середине. Связь выполняет функцию заднего ограждения, соединяет рамы друг с другом по диагонали, и создает дополнительную жесткость лесов. Диагональные связи устанавливаются в шахматном порядке или, в отдельных случаях, в каждой секции. Вес — 4 кг. Крепление диагоналей и горизонталей с рамами осуществляется с помощью поворотных флажковых замков, наваренных на раму.
Ригель представляет собой горизонтальную балку с двумя крюками, на которую укладывается деревянный настил, для создания рабочей поверхности. Кроме этого, ригель помогает удерживать рамы в вертикальном положении и служит защитой от несчастных случаев. Ригеля устанавливаются в первых двух рядах лесов и в каждом пролёте со стороны улицы и стороны здания. Вес – 8,63 кг, диаметр трубы – 50х30 мм.
Домкрат (опора регулируемая) – является опорным элементом, который ставится под рамы нижнего яруса. Домкрат служит для выравниваний уровней конструкции, если же корректировка уровня не нужна, используют нерегулируемую опору.
Кронштейн необходим для создания надежного и устойчивого крепления лесов и стен обслуживаемого здания. Кронштейнов и анкер, крепятся непосредственно к каждой раме по всей высоте лесов.
Настил деревянный/стальной – это рабочая поверхность, необходимая для передвижения рабочих по верхним ярусам, размещения материалов и инструментов. Каждый элемент изготавливается из доски размером 1х1 и весом от 20 до 30 кг.
Башмак (опорные пяты) – предназначен для установки первого ряда рам на поверхности земли. Размеры башмака — высота 0,1 м, ширина 0,15х0,15 м. Количество опорных пят определяется рельефом местности.
Подкладка — деревянная дощечка, предназначенная для создания опорной поверхности.
Установка инвентарных лесов
Посмотрите, как собирают облегченные инвентарные леса ЛР-20 производства завода МВК:
Также вашему вниманию сборка инвентарных лесов ЛРСП-200 (ЛСПР-40)
Сборка инвентарных вышек «лесов на колесах» производится так:
Как видите, для монтажа лесов и вышек рамного типа не нужны специальные приспособления, а справиться со сборкой инвентарных лесов может 1-2 человека.
Контроль во время сборки
Обязательное условие безопасной эксплуатации инвентарных лесов — это контроль ответственных руководителей за правильностью монтажа. Существует три вида контроля:
- Входной — проверяется комплектность.
- Текущий — во время сборки контролируется соблюдение технологического процесса.
- Приемка — проверка перед началом работ.
Разрешение дает комиссия в составе главного инженера, руководителя работ по сборке и ответственного за технику безопасности. Начинаются все работы на лесах можно только после оформления акта сдачи/приемки.
При покупке инвентарных лесов в центральном офисе или филиалах, завод МВК выдает все документы на руки или передает водителем во время доставки заказа на объект.
В любом случае, звоните по номерам телефонов отдела продаж, 221-14-96, и получите ответы на все интересующие вопросы!
Подготовительный этап
Перед тем как приступить к монтажу руководством организации, ведущей работы на объекте, назначается лицо, ответственное за производство работ, которое должно обладать специальными знаниями и навыками. Именно под его контролем будет проходить процесс установки.
Ответственный производитель работ обязан:
- изучить конструкцию строительных лесов и особенности места их установки;
- произвести приемку комплекта оборудования со склада, проверить его комплектность и исправность;
- разработать схему установки лесов для обслуживаемого объекта;
- убедиться в наличии у монтажников допусков, которые разрешают им проводить работы на высоте;
- провести инструктаж монтажников по технике безопасности, а также ознакомить их с устройством конкретной модели лесов и схемой сборки.
На этапе предварительных работ также необходимо:
установить временные защитные ограждения вдоль границы опасной зоны, размеры которой рассчитываются согласно СНиП 12-03-2001 «Техника безопасности в строительстве» Ч.1 «Общие требования» и СНиП 12- 04-2002 «Техника безопасности в строительстве» Ч.2 «Строительное производство». Так, для лесов высотой 30 метров ширина опасной зоны должна составлять не менее 7 метров
Если на леса навешивается защитная сетка, разрешается не обозначать границы опасной зоны;
вывесить знаки, предупреждающие о ведении высотных работ, руководствуясь требованиями ГОСТ 12.4.026, а также знаки с указанием схем перемещения рабочих, размещения грузов и максимально допустимой нагрузки;
доставить к месту установки полностью проверенный и исправный комплект строительных лесов;
установить и проверить исправность оборудования, необходимого для сборки лесов (крышевой кран, электролебедку и др.) – при этом важно следовать рекомендациям производителя грузоподъемных механизмов;
провести проверку страховочных поясов и заменить неисправные, если таковые имеются;
подготовить площадку для установки вспомогательной конструкции.
Это интересно: Как выбрать перфоратор для дома
Процесс изготовления
Изначально следует своими руками сколотить правильный каркас. В большинстве случаев рациональнее использовать приставные леса, на которые потребуется меньше пиломатериала. Чтобы самому правильно сделать самодельные конструкции, которые потом можно просто приставить к стене, следует придерживаться технологии монтажа, которая поможет собрать самостоятельно строительные леса из дерева. Чтобы построить надежную конструкцию, где можно будет работать без опаски над пристройкой, для проведения отделочных работ, необходимо придерживаться определённой схемы.
Каркас
Перед началом работ по сборке каркаса следует разровнять площадку и при необходимости ее осушить, чтобы готовая конструкция не шаталась во время работы. На ровной площадке проще установить вертикальные стойки каркаса, под которые не придется подкладывать кирпичи и обрезки досок.
Первыми монтируются 4 вертикальные стойки, для которых используется брус размером 10х10 см или толстые доски шириной в 4-5 см. Стоки обрезаются по высоте и скрепляются с помощью горизонтальных брусков или коротких досок. Сначала нужно собрать боковины каркаса на земле, после чего их поднимают и скрепляют параллельными элементами. Стойки для каркаса, для лучшей устойчивости, лучше делать трапециевидной формы. Например, нижнюю распорку одной боковины можно сделать длиной 1,2 метра, а верхнюю длиной 1 м.
При сборке боковин каркаса на земле лучше работать вдвоем. Если сборка каркаса проводится одним человеком, то сначала нужно внутреннюю распорку укрепить на стене.
Парных стоек должно быть несколько. Они являются опорой для настила, который расходится в разные стороны. Стойка может быть одиночной. В этом случае ее длину не стоит делать более 4 метров.
Настил
Когда будет собран каркас лесов, можно приступать к установке щитового настила, который делается из досок толщиной в 4-5 см. При укладке настила следует помнить о том, что между досок не должно быть больших щелей. Длина одного пролета настила не должна превышать 3-4 метров, если толщина досок составляет 4-5 см. Для более тонких досок длина должна составлять не более 2 метров.
Люки и лестницы
Для подъема на верхние ярусы потребуется сделать лестницу со ступеньками размером 5х5 см. Интервал между ступеньками подбирается индивидуально под человека, который будет работать на такой лестнице.
Если леса будут двух ярусные, то нужно сделать люк для подъема на второй этаж. Его обычно делают сбоку. В центре люк будет мешать работе. К люку прибивается лестница, по которой будет производиться подъем на второй этаж строительных лесов.
Приставные подмостки
Этот элемент помогает поднимать на верхний ярус емкости с рабочими составами и подниматься самим отделочникам. Его тоже собирают из досок самостоятельно. Подмостки одним концом упираются в землю, а другим к стене. Чаще всего используются рамные или приставные конструкции, которые считаются самыми надежными. В их основе лежит не каркас, а рама, которая увеличивает их прочность и обеспечивает безопасное передвижение по подмосткам.
Для их изготовления используется брус размером 5х15 см и доска толщиной в 3-4 см. Все деревянные детали скрепляются с помощью гвоздей. Из двух досок длиной в 1 м делают опору. Один элемент крепится вертикально и смотрит вниз, второй в сторону. Детали соединяются под прямым углом. На это основание набивается настил с шагом в 1-2 см. Затем, для укрепления конструкции, в образовавшийся угол крепятся укосины, выполненные из диагональных брусьев. Их нижняя сторона должна упираться в грунт. Для фиксации нижней части подмостков в нижней части вбивается кол. Верхняя его часть прибивается к основанию гвоздями.
На строительство деревянных лесов уходит немного времени, если руководствоваться предложенной схемой. Чем качественнее и надежнее будут конструкции, тем быстрее будут проведены отделочные работы. От строительных лесов напрямую зависит безопасность тех, кому приходиться работать на высоте. При проведении строительных или ремонтных работ в малоэтажном строительстве без таких конструкций не обойтись. Поэтому нужно знать, как быстро и правильно собрать такую конструкцию из досок своими силами.
Подробнее о том, как сделать строительные леса из дерева своими руками, смотрите в следующем видео:
Описание конструкционных элементов
Монтируются леса из рам путем наращивания на требуемую высоту. Есть рамы, оборудованные лестницами, откуда поднимаются рабочие, есть рамы, в которых отсутствуют лестницы. На каждом рамном блоке есть замки, оборудованные специальными фиксаторами, при помощи которых делается крепление связей по диагонали и вертикали в шахматном порядке с внешней стороны. Замки для фиксации работают по принципу флажка – при установке необходимого элемента на место происходит падение замка, за счет чего происходит надежная фиксация связей. Крепеж рам с внутренней стороны – к зданию – делается связями только в расположении горизонтально, также в шахматном порядке. Так как соединение между рамными элементами должно быть жестким, то для этого применяют болты или штыри в положении вертикально. Для того чтобы смонтировать ярус на самом верху возможно использование рам, имеющих ограду 1,45 м.
При соединении лесов фермы жесткости монтируются при помощи рам, имеющих втулки в конструкции. На лесах каждый второй ряд оборудуется установкой ферм или ригелей, в количестве по 2 штуки поярусно (внешняя и внутренняя сторона). В двух последних ярусах ригели или фермы монтируются на всю длину лесов на каждом пролете.
Крепежное соединение лесов к фасадным стенам делается анкерными кронштейнами, регулировать которые можно по мере необходимости. Один вид такого кронштейна произведен из полосы стали, а второй вид – из трубы с наварным крюком и неповоротным хомутом. Крепежное соединение рамных лесов делается с одной стороны за счет анкерных элементов, встраиваемых в фасад, где производится ремонт, а другой стороной крепеж цепляется на рамные стойки. В качестве анкерных элементов используют специальные пробки и крюки, имеющие втулки.
Рамные пролеты, находящиеся в смежном состоянии, оборудуются щитами и настилами, выполненными из дерева или металла, имеющими люк, установка которых обязательно проводится над лестничным выходом. На последние ярусы обязательно производится укладка щитов, на последнем устанавливаются связи, как предохранительное ограждение в горизонтальном положении дополнительно.
Так как основой для строительных лесов является металл, то для того чтобы защитить рабочих от электрических разрядов молнии, обязательно должен быть произведен монтаж защиты от грозы – громоотвода.
Варианты сборки самодельных конструкций
Вышки на четырех опорах — чтобы увеличить поверхность, их соединяют вместе. Основание представляет собой раму из досок или брусьев. Такой способ позволяет создавать многоярусные сооружения и обычные двухметровые тумбы. Его часто применяют, когда нужно добраться до кровли или третьего этажа.
А-образные козлы представляют собой две самодельные стремянки, на которые сверху уложен настил. Подходят только для малоэтажных строений и применяются в основном при отделке. Конструкция проста и ненадежна. Горизонтальную площадку желательно приколотить гвоздями — иначе ее придется постоянно поправлять. Она довольно узкая и рассчитана только на одного человека. Перила и ступеньки отсутствуют. Наверх забираются по стремянке или приставной лестнице.
Приставные подмостки — их еще называют армянскими. Вместо рамы на четырех ногах здесь используются диагональные держатели. Низ упирается в грунт, верх — в угол, закрепленный на стену здания. К держателям прибиваются перпендикулярные им доски. Одной стороной они крепятся к стене, другая служит основанием для рабочей поверхности.
Нагрузку воспринимает система из перпендикулярных брусьев. Вертикальный ряд прибивается снизу к стене, горизонтальный располагается сверху под прямым углом к нему. Горизонтальный вместе с настилом удерживают доски, образующие с ним острый угол. Полки рассчитаны на небольшую нагрузку. После них на поверхности останутся заметные следы от широких гвоздей, анкеров или саморезов. Без диагонального держателя толщину и количество крепежей придется увеличить.
Виды и типы строительных лесов
Ещё в древности, чтобы возвести достаточно высокое здание, люди использовали временные конструкции, позволяющие работать на высоте. Строительные леса получили своё название из-за того, что в прошлом для них применялся вчерне обработанный или круглый лес. А какие строительные леса есть сейчас?
В настоящее время строительные леса чаще всего представляют собой сочетание металлического каркаса и деревянных настилов. Причём конструкция может использоваться многократно, перемещаясь с одной стройки на другую.

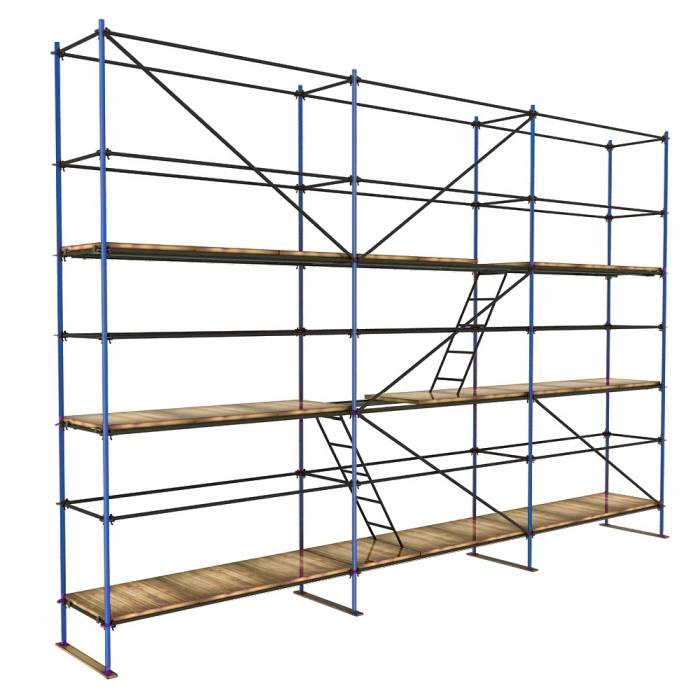

Первый вид строительных лесов — рамные. Основанием такой конструкции служит металлический каркас, созданный из вертикальных рам. Между собой они соединяются диагональными и горизонтальными связями. На рамах эти связи крепятся флажковыми замками, из-за чего этот вид лесов зачастую называют флажковым. Рамные строительные леса весят немного, легко монтируются — это плюс. Но на фасадах со сложной геометрией они использоваться не могут. Нормативная нагрузка — 200 килограммов на квадратный метр.
Клиновые строительные леса получили своё название благодаря способу соединения элементов. Нормативная нагрузка такой конструкции, которая может подниматься на высоту до 40 метров, достигает 300 килограммов на квадратный метр. Стальные клинья служат фиксаторами и вбиваются молотком. Надёжная конструкция позволяет использовать клиновые строительные леса в авиастроении и судостроении. Воздействие на здание или другой строящийся объект получается минимальным.

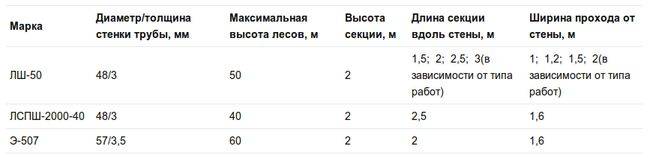

Штыревые строительные леса. Заявленная нормативная нагрузка составляет 200 килограммов на «квадрат». Крепятся, как хорошо видно на фотографии, введением специальных штырей в трубки, которые приварены к стойкам. Высота, на которую могут подняться штыревые леса — 40 метров. Для жёсткости есть раскосы, установленные диагонально. Конструкция простая, поэтому достаточно популярная.

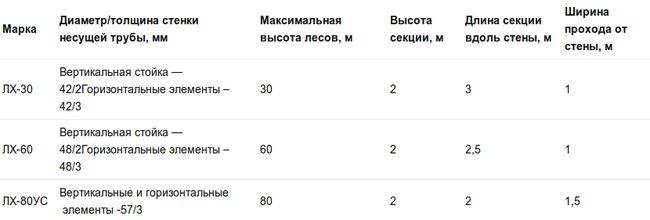

Хомутовые строительные леса могут возводиться на высоту до 80 метров, они чаще всего применяются именно на сложных объектах. Монтировать их сложнее, нормативная нагрузка составляет 250 килограммов на «квадрат». Хомуты, которые соединяют элементы конструкции, могут быть поворотными и глухими, стягиваются болтами. У хомутовых строительных лесов нет строгого геометрического размера, можно выбрать разный шаг стоек, поменять высоту ярусов и размеры рабочей зоны.
Существуют также подвесные строительные леса, которые, как понятно из названия, нагрузку на почву не создают, свисая с крыши или верхнего этажа здания. Чаще всего применяются на высотках, где обычные леса применять нельзя. Ещё одна разновидность — чашечные леса, приставные, типа чашка-замок. Такие конструкции можно использовать в качестве опалубки перекрытия.
