Вентиляция фундамента, полов и вспомогательных помещений
Качественно налаженная вентиляция фундамента гарантирует отсутствие плесени и грибка, предотвращает гниение постройки. Это значительно продлевает срок ее эксплуатации. Стандартный диаметр отдушин составляет 110 мм. Они проделываются по всем стенам помещения (друг напротив друга) для хорошей циркуляции воздуха. Можно превысить отметку в 110 мм, регулируя в дальнейшем количество поступающего потока заслонками и решетками. Поэтому вопрос того, как сделать вытяжку в бане, чтобы не было сырости, без помощи профессионалов решаем. Просто следует проектировать сеть еще при армировании фундамента.
Полы
Вентиляция моечной и парилки тоже должна быть устроена грамотно. Эти комнаты требуют тщательной сушки после проведенных процедур, чтобы не появился затхлый запах и не портились покрытия. Для этого нужно соорудить сток воды в щели между досками (0.5-10 мм), обеспечив отвод лишней влажности через вентиляционную трубу под сооружением. Чаще всего ее выбирают из асбестоцемента, располагая в углу помывочной. Главное верно рассчитать угол наклона отверстия, чтобы вода стекала без проблем. Дополнительно устанавливается дефлектор, который выводится на крышу.
В теплых регионах некоторые обходятся и без монтажа вентиляционной трубы, если зимой температура воздуха относительно высокая. Стоки могут уходить просто под землю или подготовленную дренажную сеть. Учитывайте свой бюджет, и делайте лучшую вентиляцию в бане, отвечающую запросам.
Вспомогательные помещения
- Чердак. Одного окна для проветривания недостаточно. Здесь надо установить приток под кровельным навесом, а отток – на коньке, чтобы воздушные массы проходили снизу вверх по двум параллельным стенам.
- Помывочная. Оптимальным вариантом будет принудительная система вентилирования, направляющая потоки в тамбур.
- Подвал. Тут стоит предусмотреть расстояние между стенами и утеплителем во избежание появления конденсата. В основном владельцы отдают предпочтение принудительной вентиляции, поскольку естественная не подходит из-за невозможности монтажа отверстия в полу.
- Душевая. Если в остальных комнатах вентилирование налажено правильно, хватит монтажа продушин в потолке или вверху стены. То же самое выполняют в санузле.
- Предбанник. Подойдет приточно-отточная сеть. Также спасает окно для лучшей циркуляции.
Вентиляция в бане – схема и устройство
Приток и отток воздуха – важнейшее условие, поскольку воздухообмен строится на балансе приточной вентиляции (свежий воздух) и вытяжной – выход отработанного. Движение воздушного потока может происходить естественным, принудительным или комбинированным способом. От правильного выбора вентиляционной системы будет зависеть уровень влажности воздуха, циркуляция потока, теплообмен. При нарушении схемы и устройства вентиляции в бане нарушится микроклимат, будет трудно дышать, а на стенах появится плесень. Избежать этого помогут советы экспертов:
- Вытяжное отверстие должно находиться выше, чем приточное, потому что холодный воздух тяжелее теплого.
- Не рекомендуется делать вытяжное отверстие на потолке, поскольку это место прогревается медленнее других.
- Классическое расположение приточного отверстия – около печи и близко к полу.
- Вентиляция бани должна строится по принципу: приточные отверстия располагаются на противоположной стене от вытяжных, при этом на последних следует установить заслонки.
Вентиляция в парной
Чтобы подобрать правильную систему, продлевая жизнь строению и отделочным материалам, следует разобраться с особенностями каждого вида, а вентиляция парной бывает следующих типов:
По принципу работы | Особенности | Подходит ли для бани? |
Естественная | Конвекционный поток образуется благодаря разнице давлений между улицей и помещением, а расположение приточного и вытяжного отверстия будет мешать нормальному прогреву. | |
Комбинированная | Использование приборов для вытягивания воздуха; отсутствие строгих рекомендаций по размещению отдушин делает этот способ одним из лучших. | |
Механическая | Подачу свежего воздуха, температуру поддерживают специальные устройства, но при всем удобстве, недостатком этого способа считается дороговизна. |
Вентиляция в предбаннике
Парилка с ее высокой температурой часто окружена функциональными помещениями. Просушить элементы обстановки, поддержать комфортные условия, обеспечить приток обогащенного кислородом воздуха – вот основные функции вентиляции в предбаннике. Если парилка используется круглый год, то надо позаботиться о монтаже вентилятора, идеальный вариант – принудительная (механическая) система с выводом отработанного воздуха через туалет или моечное отделение. Естественный способ – открытее настежь двери и окна – это ненадежный способ проветривания предбанника.
Вентиляция в мойке бани
Правильно установить печь, распределить поток холодного и теплого воздуха так же важно, как и позаботиться о других банных процедурах. Желание помыться, ополоснувшись водой, потребует внимательного подхода к обустройству этого места
Чтобы под полом или в стенах не скапливалась сырость, нужна вентиляция в моечном отделении бани. Самый простой вариант – сделать совмещенную парную и мойку, а если эти помещения раздельные, то потребуется специальное оборудование для удаления конденсата.
Вентиляция в комнате отдыха бани
После активных банных процедур, когда перегретый воздух паровой расслабляет мышцы, хочется отдохнуть. Устройство вентиляции в комнате отдыха бани почти ничем не отличается от общих принципов. При небольшом размере помещения, где есть пару полок, и отсутствии контакта с водой можно с периодичностью устраивать сквозняк. Если же помещение большое, то необходима вентиляция для бани комбинированного вида. Среди новейших технических разработок лучше отдать предпочтение компактным устройствам – проветривателям.
Вентиляция в каркасной бане
Деревянные полы уже за пару лет прогниют, если не позаботиться о вентсистеме и просушке. Даже антисептическая обработка не справится с этим так, как вентиляция в каркасной бане, обеспечивающая приток свежего воздуха. Схема устройства естественной вентиляционной системы включает: каналы, трубу от печи, сквозную выемку, форточки, двери. Отдушина в бане располагается сверху, ближе к крыше, при этом для регулирования потока ее надо снабдить задвижкой или заслонкой. Принудительная вентиляция в бане из каркаса применяется там, где только одна из стен является наружной.
Вытяжка в бане из сруба
Из деревянного бруса получается традиционная русская парилка, и если правильно расположить отдушины, то направление воздушного потока создаст комфортные условия. Чтобы обеспечить полное проветривание, вытяжку в бане из сруба все же придется обустроить. Классический вариант предполагает устройство естественной схемы воздухообмена. Особенность поддувала печи-каменки, шибер с клапаном для дымохода, крепление вентиляторов для ускорения воздухообмена – все это необходимо, чтобы исключить образование слоя конденсата и сквозняка.
Для чего нужна вентиляция
Устройство вентиляции в бане выполняет такие функции:
- Поддерживает оптимальную температуру в бане.
- Обеспечивает помещения чистым воздухом.
- Удаляет продукты сгорания топливного материала.
- Способствует экономичному расходу топлива.
- Равномерно распределяет воздушные потоки.
- Защищает древесину от поражения грибковыми спорами и болезнетворными микроорганизмами.
- Снижает уровень влажности в помещениях.
- Устраняет неприятные и затхлые запахи.
- Обеспечивает быструю просушку помещений после проведения процедур.
Если вентиляция в бане организована неправильно, тогда не избежать негативных последствий:
- Ускоренного остывания воздуха внутри помещений.
- Скопления углекислого газа после использования отопительного оборудования.
- Гниения и разрушения декоративной отделки.
- Образования плесени, грибков и микроорганизмов.
- Распространения неприятных запахов.
Схемы вентиляции в парной
Баня и, соответственно, сама парная строятся с учетом потребностей того, кто собирается ими пользоваться. Размер, расположение, конкретное устройство вентиляционных каналов должны соответствовать объёму, архитектурной задумке и используемому строительному материалу.
Принцип работы встроенной вентиляции в парилке бани основан на простых законах физики. Холодный воздух, попадая в помещение парной через приточный люк, быстро нагревается и поднимается к потолку, выталкивая уже отработанный горячий воздух в выводящий вентканал.
Основная схема размещения каналов подачи и забора воздуха в парной:
- Входное отверстие для поступления воздуха извне устанавливают выше горизонта пола, предпочтительно рядом с печью.
- Канал для выхода использованного, загрязненного воздуха должен находиться ниже потолка на 10-12 см.
- Для полноценной циркуляции воздушной массы вентканалы целесообразно располагать на противоположных стенах.
- Размеры вентиляционных входов и каналов должны быть одинаковыми и зависят от объёма помещения.
- Нормы пожарной и санитарной безопасности требуют полную смену воздуха в парной через четыре часа.
- Устройство вентиляции в парилке предусматривает жалюзи на входных и выходных отверстиях (для регулирования уровня циркуляции).
Существует множество способов сооружения вентиляции в парилке в бане. Рассмотрим самые популярные схемы:
Вариант 1
- входное отверстие находится сразу за печкой, в полуметре от пола, с естественной вентиляцией и заслонкой;
- вытяжка расположена в стене напротив, не выше 20-30 см от пола, с встроенным вентилятором.
Эта схема позволяет регулировать равномерное нагревание воздуха и постоянную циркуляцию.
Вариант 2
- воздух попадает в парилку через вентканал с выходом за каменкой (от пола маленькое расстояние, не выше 20 см, с естественной вентиляцией и заслонкой)
- отток происходит через люк в стене напротив (от потолка ниже на 20 см, с встроенным вентилятором)
Очень простой принцип действия, так как воздух быстро нагревается и вентилятором протягивается через всё пространство парилки. Минус данной схемы в слабой внутренней циркуляции воздуха.
Вариант 3
- труба для поступления воздуха находится в стене напротив печи (на высоте 30 см относительно пола, с естественной вентиляцией и заслонкой)
- вытяжка для оттока воздуха размещается на одной стене с приточным люком (ниже уровня потолка на 30 см, с встроенным вентилятором)
Схема подойдет тем, у кого нет возможности располагать выходы на противоположных стенах парилки. Это наиболее неблагоприятный вариант устройства вентиляции в парной, которого следует избегать.
Вариант 4
- входное отверстие для поступления воздуха располагают на стене, противоположной печи (над полом не выше 20 см, с естественной вентиляцией и заслонкой)
- для оттока воздуха используют трубу печки (воздух вытягивается через затоп и поддувало печи)
Если печка в бане топится постоянно, то такая схема будет приемлемой и позволит сэкономить на монтаже вентиляции в парилке.
Вариант 5
- воздух поступает из отверстия позади печки — каменки (на высоте 20 см над уровнем пола, с естественной вентиляцией и заслонкой)
- вытягивается воздух через отверстия в полу (необходим сток под полом с выходом на улицу и соединенной с ним вертикальной вытяжной трубой, заканчивающейся чуть выше конька бани)
Данная схема подходит только для парилок с прямоточным сходом воды из парной за пределы бани, но, как и предыдущая, позволяет быстрее смонтировать вентиляцию.
Вариант 6
- канал для притока воздуха находится под печкой, с естественной вентиляцией и заслонкой
- отток воздуха происходит через короб, расположенный на противоположной стене от каменки. Канал начинается в 30 см от пола, заканчивается выходом на улицу под потолком, с естественной вентиляцией и заслонкой
У схемы есть отдельное название – Басту, так как это система вентиляции шведской парной с электропечью, которая отлично функционирует и в парилке русской бани. Вентиляция Басту позволяет добиться равномерного прогрева воздуха и не даёт неприятным запахам подниматься, вытягивая их на уровне пола. Этот вариант подходит при условии, что воздух будет поступать из того же места, куда будет уходить. Короб вытяжной вентиляции необходимо огородить деревом для исключения возможности ожогов.
Правильная вентиляция в парилке бани
При проектировании постройки сразу нужно рассчитывать, где будут проходить шахты, какого они будут диаметра. А сами отверстия и заслонки на них ставятся непосредственно после облицовки ламелями. Выделяют 4 вида:
| Вид | Приток (мм) | Вытяжка (мм) |
| Финская | 130 | 100 |
| Шведская | 100 | 80 |
| Русская | 100 | 100 |
Самым распространенным решением, увы, является отсутствие вентиляционной системы.
Размер отверстий напрямую зависит от того, что вы хотите получить в итоге: русскую парную или сауну.
Рассмотрим, пример расчета. Если парилка 3 м на 1,5 м с высотой 2,5 м, то есть примерно 10-11 м3, нужна печка на 20 кВт. В таком случае лучше использовать естественный тип воздухообмена – со входом воздуха 10 см от пола на удалении от печки на 30 см, а диагональный выход – под полками на высоте 80 см.
При этом надо учесть: из-под вагонки клапан работает в положении только закрыто или открыто. Он не должен регулироваться, так как делается герметичным, иначе пар будет уходить. Оба устройства вывода необязательно должны иметь одинаковый радиус, но если необходимо обеспечить более эффективную и быструю циркуляцию, то первое можно произвести немного больше или установить два клапана в разных местах. Строго запрещено делать его меньше, чем приточное устройство. Это противоречит правилам безопасности.
На вентиляционные отверстия надо обязательно делать задвижки, которые будут герметично примыкать к проему в закрытом состоянии – в момент растопки и нагревания парной. Зимой эти дверцы будут наполовину прикрыты, потому что чем больше перепад температур, тем сильнее циркулирует воздух. Вытяжки должны быть вверху, а приток – внизу. Это позволит кислороду вентилировать естественным путем. Наиболее популярный вариант сегодня: 100 мм – приток, 80 мм – вытяжка.
https://youtube.com/watch?v=aTKG41d77X0
Вентиляция басту в бане
Все большую популярность в российских банях получает вентиляция типа басту, названная в честь конвекционных шведских бань. Ее и сделать просто, и эффективность ее высока.
Приток воздуха под печь осуществляется с помощью вентиляционной трубы с улицы. При этом обязательно нужна заслонка, которая бы его перекрывала.
Для оттока воздуха монтируется короб, который начинается в 20-30 см от пола и уходит на улицу. Расположение короба — по диагонали от печи. Материал — лучше всего нержавейка. Короб тоже должен перекрываться на 100%.
Итак, работает это следующим образом: если внутрь помещения входит определенный объем, то соответствующий объем оттуда будет выталкиваться при наличии выхода. Работающая печь активно засасывает холодный воздух из приточного воздуховода. Часть его используется в горении (и уходит через дымоход), а часть поднимается вверх, нагреваясь по пути от печки. Избыточный объем параллельно начинает уходить через короб, который забирает воздух от пола. Поэтому свежий нагретый воздух оказывается в зоне дыхания, а отработанный оказывается внизу и уходит.
Видео
Посмотрите, как объясняется и делается Басту в этих роликах:
Вентиляция басту «включается» и «выключается» посредством манипуляций с задвижками. При этом печь должна работать, потому что именно она — тепловой насос, ответственный за циркуляцию воздуха. Если печь погасла, вентиляция басту в бане работать не будет.
Идеальное применение вентиляция басту получает в сауне, где нужно менять воздух 6-8 раз в час. А вот в русской бане условия несколько иные и хотя басту можно ставить и в ней, есть ограничения на ее использование.
Вентиляция басту в русской бане
вентиляцию басту в русской бане не стоит «включать» во время парения
Но можно спокойно запустить ее в самом начале, на этапе прогрева парной. При этом время нагрева увеличится, но он будет равномерным. Если же оставить задвижки открытыми, басту пересушит и перегреет парную. Можно попробовать «включать» басту на последнем этапе парения — воздух будет легкий, горячий, дышать можно свободно. Отличное завершение парения.
В русской бане басту пригодится и для просушки после процедур — с этим она справляется отменно и никаких запахов, никакой плесени при такой просушке уже не будет.
Основные схемы
Какой может быть вентиляция в парилке бани, схема, видео и другие материалы, прилагаемые ниже, покажут наглядно. Нужно лишь выбрать 1 из 4 прилагаемых вариантов и правильно выполнить все необходимые работы.
Согласно схеме A вводное отверстие для свежего воздуха обустраивается внизу за печкой. Выводной канал монтируется на прямо противоположной стене под потолком.
Вытяжная труба устанавливается вертикально. Длина ее рассчитывается так, чтобы верхний край трубы немного приподнялся над коньком крыши. Это обеспечит нормальное функционирование вентсистемы в период сильных ветров.
Схема А расположения вентиляции в бане
Правильно подобранные размеры труб для отвода воздуха обеспечат естественную циркуляцию воздушных масс. Дополнительная регулировка обеспечивается установкой заслонок.
Применение схемы B предполагается только в том случае, если для обустройства вентиляции можно использовать только 1 из стен парилки. Проемы для воздуха располагают напротив каменки. Вводное отверстие приподнимают на 30 см от чистового пола. Выводное окно приопускается на 20 см от потолочного покрытия.
Схема B Расположение вентиляционных продухов напротив каменки
Проходящий через нижний ввод воздух нагревается от печи и поднимается вверх в направлении воздуховывода. Для нормального функционирования системы необходимы механические вытягивающие устройства.
Согласно схеме C можно обеспечить вентиляцию не только парного отделения, но и подпольного пространства. Вводное отверстие обустраивается в стене позади каменки. Его нужно приподнять над чистовым полом на 20 см.
Схема С с притоком воздуха под полом бани
Прогретый приточный воздух проходит в цоколь сквозь щели протекающего пола. Далее возвращается в парилку и двигается в направлении вытяжного отверстия. Отсюда отработанные воздушные массы выходят наружу.
Для постоянно используемой бани можно применить вентиляцию по схеме D. В этом случае вводное отверстие обустраивается внизу, но напротив печи, а не позади нее, как в других вариантах. Высота над полом — 20 см. Вытягивание отработанного воздуха обеспечивается при помощи поддувала и печной трубы.
Чтобы вентиляция в бане в парилке работала эффективно, необходимо правильно выбрать место расположения печи-каменки. Удобнее всего обустраивать ее именно внутри парного отделения. Если печь расположить в соседнем помещении, эффективность использования вентиляционной системы и самой каменки будет заметно ниже.
Выход воздуха в парилке через дымоход печи
Способы устройства естественной вентиляции
Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.
Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.
Схема движения воздушных масс в обогреваемом помещенииИсточник e-derslik.edu.az
Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.
Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.
Вентиляция через дымоход
Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.
Приоткрытая дверь в парнуюИсточник prodverivdome.ru
Приток можно обеспечить такими способами:
- время от времени слегка приоткрывать дверь в парилку;
- сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
- если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
- сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.
В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.
Схема движения воздухаИсточник i.ibb.co
Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.
Вентиляция через продухи
Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:
- вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
- приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
- оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
- сечение вытяжного отверстия должно быть больше.
Холодный воздух сразу попадает в зону нагреваИсточник ventilation-conditioning.ru
Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.
Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи
Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении. Вытяжка естественной вентиляцииИсточник stroyfora.ru
Вытяжка естественной вентиляцииИсточник stroyfora.ru
Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.
Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.
Основные требования, важные моменты
Вентиляция необходима для того, чтобы решать несколько основных задач – в частности:
- вывод отработанного воздуха из бани;
- обеспечение подачи свежего воздуха.
Помимо того, благодаря дополнительной вентиляции парилка быстрее и качественнее просушивается. Вы должны рассмотреть особенности всех существующих на сегодняшний день систем вентиляции, чтобы получить предельно качественный и продуктивный обмен воздуха.
Также необходимо, чтобы температурный режим – важная составляющая любой бани – не был нарушен во время эксплуатации вентиляции. Обмен воздуха следует организовать так, чтобы температурные потоки в помещении распределялись без каких-либо нарушений. Охлажденный воздух должен располагаться только внизу, у пола. По мере поднятия к потолку температура воздуха также должна подниматься.
Схема басту
Принцип работы
Принцип работы схемы басту
Большое распространение получила басту. Прижилась система благодаря легкости монтажа и эффективному распределению тепла. Только вот монтировать ее лучше изначально, на стадии строительства. Приведенная выше схема и устройство циркуляции воздушных потоков кардинально отличается от описанных мною в этой статье раньше.
Нижняя труба, по которой воздух поступает в парилку, берет начало с улицы, выходное отверстие расположено позади печки – собственно это и есть тяга. Выход разогретого воздуха находится строго по диагонали от печи, располагается ниже лавки. Теплый воздух от печи поднимается вверх, создает под потолком повышенное давление, а в противоположном углу немного остывает и, опускаясь, попадает в вентиляцию.
Главным отличием служит примерно одинаковая температура воздуха по высоте помещения, тогда как в русской бане верхняя лавка горячее, а нижняя комфортнее.
Минусом здесь выступает зависимость эффективной работы от силы ветра на улице, когда задуваемый в вытяжную трубу воздух мешает естественному оттоку, более того, может повернуть его вспять. Тогда парная наполнится запахом сгоревшего топлива, что не позволит получить должного результата от процедур.
Как сделать вытяжку в бане
Это уже говорилось не раз, и все-таки стоит повторить: затраты на обустройство вентиляции вырастут многократно, если делать ее с опозданием, после завершения строительства. При этом принцип создания вентиляции в бане остается неизменным: нужно создать условия для притока и оттока воздуха из помещений. Итак, как сделать вытяжку в бане своими руками или руками профессионалов.
Вытяжка в бане: схема
Схем множество, но для понимания принципа вентиляции годится какая-нибудь одна. Чаще всего предлагаются схемы вентиляции парилки, но куда больший интерес представляет схема для всей бани, с пояснениями.
Посмотрите на эскиз. На нем видно, что вентиляция проведена в моечной, парилке и комнате отдыха. Причем приток воздуха осуществляется с одной трубы в две точки, одна из которых находится в парилке, а вторая — в комнате отдыха. Вытяжка же расположена и в моечной, и в парилке, и в комнате отдыха. Опишем все вентиляционные приспособления в каждом помещении:
- Моечная — окно из металлопластика, регулируемая вытяжка, которая осуществляет забор воздуха через диффузор, расположенный на потолке. Оттуда воздух уходит через трубу на крышу.
- Парилка — утепленная форточка, расположенная ниже полка, регулируемая вытяжка, которая представляет собой вертикальный короб, заборное отверстие которого 150 см² расположено ниже полка, а выход из трубы на улицу осуществляется возле потолка. Один из каналов регулируемого притока возле печки, площадь сечения 150 см².
- Комната отдыха — регулируемая вытяжка, представляющая собой короб с сечением 150 см², высота заборного отверстия 30-40 см от пола, выход через трубу на улицу возле потолка. Регулируемый приток через второй канал с выходом возле топки печки.
Своими руками: как правильно сделать
Вытяжка в бане своими руками это не то, что невозможно осуществить, но к делу нужно подойти расчетливо и не спеша. Для того, чтобы самостоятельно сделать вытяжку, нужно выбрать схему и подготовить согласно ей материалы. Также необходимо сделать расчет сечения вентиляционных труб.
ВАЖНО! Объем притока должен быть равен или быть меньше объема вытяжки.
Для этого нужно знать объем помещения и коэффициент кратности (сколько раз воздух должен обновляться за час) — он есть в нормативах. В магистральных воздуховодах скорость движения не должна превышать 5 м/с, в ответвлениях — 3 м/с, в парилке — 2м/с, естественная вентиляция — до 1 м/с. Далее в таблице находим значение сечения трубы, которое ближе всего дает нужный объем при заданной скорости.
Зная сечение, остается подготовить гофру или трубы соответствующего диаметра, которые одним концом крепятся в помещении на нужной высоте согласно схеме, а другим — выходят на улицу. Для крепления используются саморезы, металлический скотч и монтажная пена. Отверстия снабжаются заслонками в помещении, решетками на выходе. Кстати, чистка вентиляции должна производиться раз в год.
Полезное видео
Посмотрите небольшой ролик, где показана наглядно вентиляция в одной бане:
https://youtube.com/watch?v=1X1kLtMZPe0
+++
Ну вот, теперь вы точно знаете, как правильно сделать вытяжку в бане, чтобы спасти себя, домочадцев и гостей от удушья в бане. Остается только правильно применить полученную информацию.
Может еще понадобиться из раздела вентиляции для бань:
- как сделать своими руками;
- вентиляция бань по их видам;
- вентиляция в парилке.
Как сделать вентиляцию в каждом помещении бани?
Начнем с некоторых моментов проектирования. Как уже отмечалось ранее, проект вентиляционной системы желательно составлять одновременно с проектом самой бани. Также к процессу установки вентиляции выдвигаются определенные требования, которые приведены ниже.
- Система должна получать достаточно мощности, чтобы функционировать эффективно и бесперебойно.
- В помещении, где установлена вентиляция, круглогодично должна быть плюсовая температура.
- Наконец, позаботьтесь также и о звукоизоляции.
Какие материалы могут потребоваться?
Чтобы ваша вентиляция была максимально защищена от разного рода внешних негативных факторов, а также чтобы она выглядела эстетично, в обязательном порядке зашейте ее в деревянные коробы. Увы, подобной продукции на современном рынке пока что нет, а потому вы должны сделать все собственноручно (либо, как вариант, нанять для этого профессионалов).
Помимо этого, в работе вам потребуются:
- столярные/промышленные инструменты;
- гофрированные трубы (необходимая длина – 150 сантиметров);
- вентиляционные решетки;
- специальные раздвижные системы, предназначающиеся для вытяжных каналов.
Как оборудовать вентиляцию в парной ?
О возможных способах обустройства вентиляции в данном помещении мы рассказали, а потому знаем, что здесь нужно сделать два отверстия – для вытяжки и притока воздуха. Стоит заметить, что люди, считающие, будто в парилке всегда должно быть жарко, а оттого и диаметр вентиляционных каналов должен быть небольшим, заблуждаются – это вообще не соответствует строительным нормам. А если ваши отверстия слишком большие и вы уверены, что через них выходит чересчур большое количество тепла, можете просто периодически их затыкать, используя заранее сделанную для этих целей заглушку.
Даже самые незначительные отклонения от требований, которые были описаны в одном из предыдущих разделов статьи, может привести к самым негативным последствиям – от постоянного холода до скопления ядовитых газов в парилке. Словом, располагайте вентиляционные отверстия правильно!
А что насчет моечной?
Гниющее дерево, неприятные запахи, которые данный процесс сопровождают – все это неизбежно ждет каждое моечное помещение, где не предусмотрена система вентиляции пола. Как об этом позаботиться? Сразу оговоримся, что каких-либо особых отличий, если сравнивать все с той же парилкой, практически нет.
Для того чтобы оборудовать здесь вентиляцию, обязательно выполните такие действия:
- проделывание отверстий между черновым/финишным напольным покрытием;
- выведение на крышу вентиляционной трубы;
- установка вентилятора на эту трубу.
благодаря использованию вентиляционной системы в бане, прогрев пола будет осуществляться примерно следующим образом: охлажденный воздух, который мы также называем отработанным, будет выводиться наружу посредством трубы, а вместо него будет опускаться уже теплый (из верхних слоев, располагающихся под потолком). Более того, благодаря достаточно низкой температуре воздушных потоков, для этой целив полнее можно использовать даже пластиковый короб.
Заботимся о вентиляционной системе в предбаннике
Особенности воздухообмена здесь практически те же, что в описанных выше вариантах, поэтому вентиляция в бане в данном случае должна быть аналогичной. Прежде всего, для чего она нужна? Все так же для того, чтобы выводить на улицу отработанный воздух и доставлять в помещение свежий, богатый кислородом. А циркуляцию воздушных масс необходимо устроить таким образом, чтобы обеспечить качественное проветривание и просушивание не только самой комнаты (то есть предбанника), но также всех предметов мебели и декора, находящихся в нем.
Опытные банщики знают, что главной трудностью любого предбанника является не что иное, как конденсат – он в больших объемах образуется здесь на потолке и стенах комнаты. Из-за этого людям приходится сталкиваться с самыми ужасающими последствиями, среди которых появление плесени и разного рода грибков, что, в свою очередь, провоцирует преждевременное гниение дерева. Во избежание всех этих малоприятных вещей предбанник нуждается в качественной теплоизоляции, которая позволит забыть даже о малейших намеках на сквозняки.

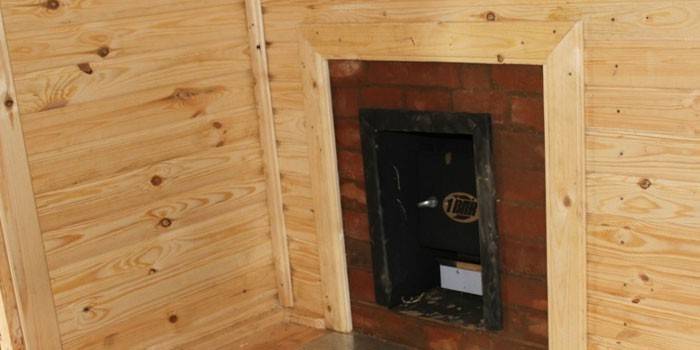

В некоторых случаях в предбанниках устанавливаются печки. Если у вас так же, то проблема воздухообмена в таком случае исчезает как таковая, поскольку и приток воздуха, и его отток будут выполняться именно посредством нее.
