Опрессовка водоснабжающих сетей проводится для того, чтобы проверить их функциональность и выявить слабые места. Своевременно устранив все неполадки, вы обеспечите работоспособность трубопровода и избежите серьезных поломок.
Необходимость гидравлических испытаний
Опрессовка позволяет выявить протечки в системе
Операция выполняется на небольшом отрезке магистрали, который изолируется от основной линии и подвергается испытанию повышенным давлением, граничащим с критическим. В ответвление накачивается большой объема сжатого воздуха или запускается водный поток под напором. Если ветка выдержит это испытание и сохранит герметичность, она признается годной для дальнейшей эксплуатации. На прорыв укажет падение давления на манометре.
Гидравлическим испытаниям обязательно подвергают:
- только что созданные магистрали;
- отремонтированные сети;
- пластиковые трубопроводы после чистки;
- трубные отрезки после замены поврежденного участка или установки муфты, тройника;
- водопроводные трубы в квартире после подключения водосчетчиков;
- системы отопления перед отопительным сезоном.
Подготовка к процедуре
Перед испытаниями необходимо осмотреть трубы на предмет явных дефектов и устранить их. Также потребуется удалить теплоноситель из систем отопления.
Дальнейшие действия следующие:
- Промывка магистрали для ликвидации окалины, коррозийных и органических наростов.
- Оценка состояния внутренней поверхности труб.
- Монтаж невозвратного клапана и манометра, если они идут в комплекте с напорным оборудованием.
Невозвратный клапан требуется для удержания рабочей среды в сети.
При подготовке к процедуре важно также правильно выбрать насос. Маломощное напорное оборудование увеличит время тестирования, что может привести к искажению результатов. Агрегаты бывают ручными и электрическими
Подходящий нужно подбирать, исходя из объемов тестируемых магистралей
Подходящий нужно подбирать, исходя из объемов тестируемых магистралей
Агрегаты бывают ручными и электрическими. Подходящий нужно подбирать, исходя из объемов тестируемых магистралей.
Порядок проведения работ
Опрессовку домашнего водопровода можно провести самостоятельно.
- Герметизируйте тестируемый отрезок магистрали. Для этого перекройте запорную арматуру в конце и начале участка.
- Отключите элементы системы, не рассчитанные на испытательное давление – предохранительные клапаны и другую арматуру, котел, бойлер, расширительные баки.
- Подключите напорное оборудование. Насос подсоединяется к патрубку крана горячей или холодной воды. В отопительных сетях – к кранику радиатора.
- Закачайте воду или воздух сквозь обратный клапан.
- Контролируйте давление с помощью манометра. Для чугунных труб оно должно быть 1,5 атмосфер, для безнапорных пластиковых изделий – 1,5–2, для напорных – 10–15. При проверке сетей отопления в частных домах достаточно 2 атмосфер.
- Отключите опрессовщик и зафиксируйте первичное значение на измерительном приборе и оставьте систему на 6–8 часов.
По истечении контрольного времени необходимо сравнить первоначальный показатель с текущим результатом. Если первый окажется ниже, в системе водоснабжения есть неполадки.
СНиП и меры безопасности
Опрессовка трубопровода водой либо воздухом регламентируется строительными нормативами:
- СНиП 3.05.01-85 посвящен коммуникационным сетям;
- СНиП 3.05.04-85 – наружным магистралям;
- СНиП 41-01-2003 – работе отопительных и вентиляционных систем.
В этих документах указан порядок проведения гидравлического тестирования, прописаны технологические схемы этого процесса и правила безопасности.
Самым главным является контроль за показателями давления во время тестирования. При их избыточной величине возможно разрушение деталей магистрали. Чтобы застраховаться от этого, стоит использовать опрессовщик со специальным ограничителем.
Практически любое вмешательство в водоснабжающие и отопительные системы подразумевает, что после этого будет проведена опрессовка. Она позволит выявить все слабые места, которые визуально отыскать невозможно.
Чтобы система отопления не отказала в самый напряженный момент, отопительный сезон прошел без проблем, необходимо периодически проверять состояние оборудования, выявлять все изношенные детали. Такая проверка называется «опрессовка системы отопления», проводится она по определенным правилам.
Видео на тему
Опрессовка водоснабжающих сетей проводится для того, чтобы проверить их функциональность и выявить слабые места. Своевременно устранив все неполадки, вы обеспечите работоспособность трубопровода и избежите серьезных поломок.
Необходимость гидравлических испытаний
Опрессовка позволяет выявить протечки в системе
Операция выполняется на небольшом отрезке магистрали, который изолируется от основной линии и подвергается испытанию повышенным давлением, граничащим с критическим. В ответвление накачивается большой объема сжатого воздуха или запускается водный поток под напором. Если ветка выдержит это испытание и сохранит герметичность, она признается годной для дальнейшей эксплуатации. На прорыв укажет падение давления на манометре.
Гидравлическим испытаниям обязательно подвергают:
- только что созданные магистрали;
- отремонтированные сети;
- пластиковые трубопроводы после чистки;
- трубные отрезки после замены поврежденного участка или установки муфты, тройника;
- водопроводные трубы в квартире после подключения водосчетчиков;
- системы отопления перед отопительным сезоном.
Подготовка к процедуре
Перед испытаниями необходимо осмотреть трубы на предмет явных дефектов и устранить их. Также потребуется удалить теплоноситель из систем отопления.
Дальнейшие действия следующие:
- Промывка магистрали для ликвидации окалины, коррозийных и органических наростов.
- Оценка состояния внутренней поверхности труб.
- Монтаж невозвратного клапана и манометра, если они идут в комплекте с напорным оборудованием.
Невозвратный клапан требуется для удержания рабочей среды в сети.
При подготовке к процедуре важно также правильно выбрать насос. Маломощное напорное оборудование увеличит время тестирования, что может привести к искажению результатов. Агрегаты бывают ручными и электрическими. Подходящий нужно подбирать, исходя из объемов тестируемых магистралей
Подходящий нужно подбирать, исходя из объемов тестируемых магистралей
Агрегаты бывают ручными и электрическими. Подходящий нужно подбирать, исходя из объемов тестируемых магистралей.
Порядок проведения работ
Опрессовку домашнего водопровода можно провести самостоятельно.
- Герметизируйте тестируемый отрезок магистрали. Для этого перекройте запорную арматуру в конце и начале участка.
- Отключите элементы системы, не рассчитанные на испытательное давление – предохранительные клапаны и другую арматуру, котел, бойлер, расширительные баки.
- Подключите напорное оборудование. Насос подсоединяется к патрубку крана горячей или холодной воды. В отопительных сетях – к кранику радиатора.
- Закачайте воду или воздух сквозь обратный клапан.
- Контролируйте давление с помощью манометра. Для чугунных труб оно должно быть 1,5 атмосфер, для безнапорных пластиковых изделий – 1,5–2, для напорных – 10–15. При проверке сетей отопления в частных домах достаточно 2 атмосфер.
- Отключите опрессовщик и зафиксируйте первичное значение на измерительном приборе и оставьте систему на 6–8 часов.
По истечении контрольного времени необходимо сравнить первоначальный показатель с текущим результатом. Если первый окажется ниже, в системе водоснабжения есть неполадки.
СНиП и меры безопасности
Опрессовка трубопровода водой либо воздухом регламентируется строительными нормативами:
- СНиП 3.05.01-85 посвящен коммуникационным сетям;
- СНиП 3.05.04-85 – наружным магистралям;
- СНиП 41-01-2003 – работе отопительных и вентиляционных систем.
В этих документах указан порядок проведения гидравлического тестирования, прописаны технологические схемы этого процесса и правила безопасности.
Самым главным является контроль за показателями давления во время тестирования. При их избыточной величине возможно разрушение деталей магистрали. Чтобы застраховаться от этого, стоит использовать опрессовщик со специальным ограничителем.
Практически любое вмешательство в водоснабжающие и отопительные системы подразумевает, что после этого будет проведена опрессовка. Она позволит выявить все слабые места, которые визуально отыскать невозможно.
Чтобы система отопления не отказала в самый напряженный момент, отопительный сезон прошел без проблем, необходимо периодически проверять состояние оборудования, выявлять все изношенные детали. Такая проверка называется «опрессовка системы отопления», проводится она по определенным правилам.
Ценовая категория
Она зависит от следующих причин:
- Длины (внутренняя величина) конструкции;
- Возраста структуры и положения входящих в строение сегментов (объема коррозии, также грязевого и солевого наслоения);
- Класса эксплуатируемой оснастки;
Стоимость у разных производителей этой операции даже в 1-м городе может различаться, примерно в три раза. Подешевле, проведение ее будет у частных групп или специалистов.
Обычно, за очищение и опрессовку сооружения, площадь которого около 400 квадратных метров (2-х этажное), подрядчики берут от 8-16000 рублей.
Некоторые подрядчики определяют ценовую категорию на единицу величины (200-250 рублей/кубометр) либо времени (800-1000 рублей/час).
Так и выполняется процедура.
Когда и для каких объектов газового хозяйства нужна контрольная опрессовка
Опрессовка воздухом или инертным газом проводится:
- для газорегуляторных пунктов (ГРП) и газорегуляторных установок (ГРУ) после того как они были смонтированы;
- для внутренних и наружных газопроводов, резервуаров, аппаратуры и оборудования перед подключением их к действующим коммуникациям;
- для труб и газового оборудования после ремонта или замены.
Схема проверки инертным газом
Когда показатель избыточного давления воздуха во врезаемом трубопроводе не ниже отметки 100 кПа, можно не выполнять контрольную опрессовку.
Контрольная проверка инертным газом или воздухом наружных коммуникаций осуществляется под давлением 20 кПа, притом что данное значение не должно упасть больше чем 0,1 кПа в течение часа. Этой процедуре должны подвергаться внутренние газовые трубы промышленных цехов, сельских предприятий, общественных зданий и котельных, а также аппаратура и оборудование ГРП и ГРУ, только под давлением 10 кПа, с допустимой потерей за час 0,6 кПа.
Контрольная проверка воздухом под давлением 30 кПа на протяжении 60 минут должна проводиться для ёмкостей со сжиженным газом. Проверка исправности считается пройденной, если показатели давления на манометрах не снизились.
Классификация газопроводов по давлению
Требования к промывке и опрессовке
Опрессовка проводится исключительно при положительной температуре воздуха — выше +5 градусов. При отрицательных разрешена при ликвидации аварий. Испытания успешны в таких случаях:
- нет запотевания швов сварки, протечки в отопительных приборах — котлах, трубах, радиаторах отопления, кранах и прочем оборудовании;
- снижение давления по манометру не превышает 0,2 бар за 5 мин;
- в панельном отоплении снижение показаний манометра не превышает 0,1 бар за четверть часа;
- в ГВС падение напора теплоносителя ниже 0,5 бар за 10 мин;
- для пластиковых труб снижение давления в системе ниже 0,6 бар за 30 мин., за следующие 2 часа — менее 0,2 бар;
- при испытаниях воздушным напором понижение давления допускается до 0,1 бар за 5 мин.
Работы по промывке и опрессовке отопительной системы регламентируются специальными бумагами.
П. 9.2.12. испытания на прочность и плотность, согласно «Правилам технической эксплуатации» (ПТЭ), тепловых энергоустановок от Министерства энергетики России. Регламентируются виды испытаний — первичное, периодическое, внеочередное. Согласно пункту «Правил», промывка систем производится с началом ввода в эксплуатацию. Так же ежегодно в конце отопительного периода, после аварий, замены труб или капитального ремонта.
Промывка радиаторов отопления производится перед вводом в эксплуатацию дома
Расчетный объем теплоносителя обязан превысить рабочий в 3—5 раз и на выходе быть полностью светлым. Промывать технической или водопроводной водой.
Введение в эксплуатацию непроверенной отопительной системы запрещено.
Промывка улучшает циркуляции теплоносителя и отдачу тепла, экономию средств, комфортное проживание.
Правило 115 п. 9.2.13. «Испытания на прочность». В требованиях тендеров код ОКПД 2 категории 43.22.12.120 по промывке и опрессовке отопительной системы присваивается работам:
- монтажу отопительного оборудования;
- установке и обслуживанию систем управления ЦО;
- подсоединению к районным системам отопления;
- монтажу и ТО бытовых котлов и бойлеров;
- установке вентиляции, холодильного оборудования в жилых и нежилых помещениях.
Не включает в себя: ремонт и ТО промышленных котлов, кондиционеров, холодильников, монтаж солнечных коллекторов, плинтусных обогревателей, чистку дымовых труб.

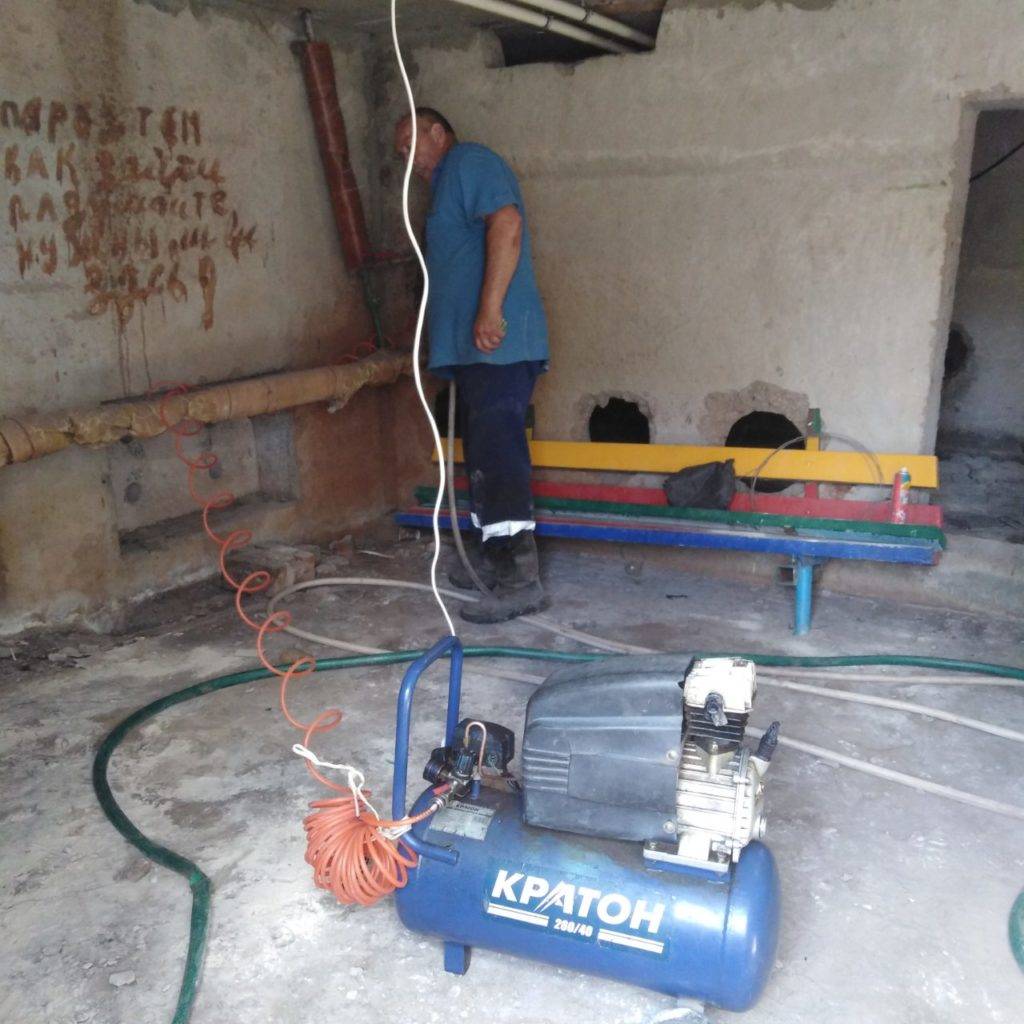

Опрессовка открытых систем отопления воздухом
В открытом контуре системы отопления частного дома для создания давления используется расширительный бак, устанавливаемый на чердаке здания. Давление в системе определяется напором водного столба, при его высоте от нижней точки трубопровода до зеркала воды в расширительном баке около 10 метров, напор в линии будет составлять 1 бар.
Для проверки системы достаточно 2-х кратного значения испытательного давления в 2 атмосферы, такой параметр довольно просто получить, используя пневматические методы опрессовки компрессором или ручным автомобильным насосом. Процедура опрессовывания воздухом состоит из следующих операций:
- Полностью закрывают все автоматические воздухоотводчики на коллекторах, гидрострелках и полотенцесушителях, плотнее закручивают ручные краны Маевского на радиаторах.
- Сливают теплоноситель из отопительной системы, после чего проводят ее промывку приведенным выше способом, затем воду выливают.
- Герметично перекрывают входной патрубок расширительного бака на чердаке, подключают через специальный переходник штуцер в форме елочки к сливному патрубку нижней части системы, надевают на него шланг, с которым соединен компрессор или насос, и закрепляют его хомутом или проволокой.
- Производят закачку воздуха в систему, отслеживая показания по манометру, при достижении давления в 2 бара перекрывают входной вентиль.
- Отслеживают показания манометра в течение 30 минут, если они не меняются, опрессовка считается завершенной. При уменьшении показаний манометра пытаются обнаружить утечку с помощью мыльного раствора, при положительном исходе воздух под давлением спускают.
- После ремонта проблемного узла опрессовочную процедуру повторяют, снова закачивая воду компрессором или ручным насосом до нужного давления.
В частном доме проверку отопительной системы повышенным давлением обычно проводят после ввода отопления в эксплуатацию и проведения ремонтных работ, желательно производить эту процедуру не реже, чем один раз в 5 лет для профилактики и выявления возможных протечек.
Процесс проведения работ не представляет особых сложностей для неподготовленного домовладельца, специальное дорогостоящее оборудование можно взять напрокат в одной из фирм и провести испытания самостоятельно в течение нескольких часов в соответствии с техническим регламентом.

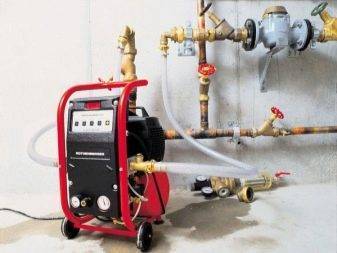

Промывка систем отопления
Гидропневматическая промывка отопительных систем является обязательным мероприятием при подготовке системы отопления к пуску перед началом отопительного сезона.
Вода циркулирует по замкнутому контуру системы отопления на протяжении отопительного периода, а при нагревании и остывании происходит отложение солей жесткости. А это вместе с процессами коррозии внутренних стенок труб приводит к отложению накипи на них. Накипь значительно уменьшает внутреннее сечение трубопроводов, увеличивает гидравлическое сопротивление системы и снижает теплоотдачу радиаторов.
В высокотемпературных системах отопления накипь приводит к локальному перегреву и к дальнейшему образованию свищей. Отложение накипи толщиной в один миллиметр приводит к снижению теплоотдачи системы отоплении на 15-20%. А в глобальных масштабах — это колоссальные потери тепловой мощности и значительное снижение энергоэффективности системы со значительным ростом затрат на обогрев здания.
Промывка систем отопления является таким же необходимым ежегодным мероприятием, как и опрессовка, и проводится перед началом отопительного сезона или на момент ввода в эксплуатацию.
Главным признаком «забитой» системы отопления является увеличение роста расхода теплоносителя, увеличение времени прогрева или неравномерный прогрев радиаторов. В этих случаях часто возникают такие ситуации, когда трубопроводы горячие, а радиаторы еще непрогретые.
Методика гидропневматического способа сводится к заполнению системы чистой водой и подключению в нее воздушного компрессора. Избыточное давление воздуха увеличивает скорость течения теплоносителя и создает турбулентные потоки жидкости. Эти потоки в местах отложений накипи создают вихревые колебания, вследствие чего частицы загрязнений отрываются от поверхности стенок.
При подаче воздуха высокого давления вентиль на воздухоспускных клапанах необходимо закрыть, а для защиты компрессора от попадания воды из системы следует установить обратный клапан.
Также для промывки системы существуют специальные растворы, которые расщепляют отложенную на стенках трубопроводов накипь и снижают тем самым их гидравлическое сопротивление.
Кто проводит опрессовку
Ответственность по контролю работоспособности системы отопления и проведению профилактических мероприятий лежит на организации, которая ее эксплуатирует. Коммунальные службы занимаются этими вопросами в жилых домах, а на других предприятиях и учреждениях – соответствующие технические службы.
К проведению работ по опрессовке допускаются аттестованные специалист с необходимой квалификацией.
Эти работы в частных домах с автономным отоплением выполняются работниками сервисных организаций или самостоятельно, как и монтаж.
Вне зависимости от того, кто будет осуществлять мероприятия по опрессовке, следует придерживаться требований и правил нормативных документов, регламентирующих этот вид работ.
Видео описание
В этом видео показано почему может падать давление в контурах
Открытых систем с помощью воздуха
Для проверки открытых отопительных систем можно использовать тестирование воздухом. Чаще всего для создания давления на частных участках применяется расширительный бак, а напор в системе при его использовании составляет 1 бар. Поэтому для проверки этот параметр будет составлять 2 атмосферы, которые можно нагнать с помощью обычного ручного насоса.
Перед проведением теста всю жидкость из системы нужно слить (желательно в отдельную емкость для повторного применения) и провести промывку труб. После очистки всю воду нужно слить и плотно закрыть все места, через которые можно стравливать воздух, например, краны Маевского. Также требуется перекрыть входной патрубок, который ведет к баку. После этого через специальный штуцер следует подсоединить насос к системе с помощью шланга, который рекомендуется закрепить хомутами, и начать нагнетать давление.
Открытый контур подогрева Источник izion.pro
Газовый котел
Чтобы жить в доме в условиях комфорта, надо знать, как правильно запустить систему отопления, если воду нагревает газовый котел. Для разных моделей агрегатов последовательность запуска отличается, что связано с различиями в их конструкции.
Это особенно относится к конденсационным приборам, у которых при работе должен правильно формироваться конденсат, ведь без него нагрев вторичного теплообменника невозможен.
Чтобы корректно запустить отопление с газовым котлом, после заполнения системы жидкостью нужно произвести определенные действия:
- Следует открыть находящийся внизу агрегата вентиль, не допускающий поступление жидкости в контуры, так как после окончания отопительного сезона его обычно перекрывают. В результате показания манометра изменяются, а величина давления не может превышать 3-х атмосфер.
- Когда теплоноситель нагрелся, вновь открывают подпиточный кран. С целью удаления оставшихся воздушных пробок задействуют краны Маевского. При проведении данной процедуры давление немного понижается.
- В действительности выполнять запуск радиаторов приходится 2 раза – при заполнении горячей водой и при включении котла.
- Правильность работы агрегата контролируют при помощи значений, появляющихся на приборной панели.
Если точно придерживаться инструкции по запуску системы отопления, в ней будет поддерживаться стабильная температура без скачков давления в трубопроводах.
Разновидности и принцип работы насосов для опрессовки системы отопления
Виды
Классификация опрессовочных приборов представлена такими основными типами, как:
- насос с ручным приводом;
- электрический насос.
Насос с ручным приводом является полностью механическим устройством. Большим плюсом такого прибора является его низкая стоимость, а также простота в эксплуатации и не привередливость. Обычно механические устройства имеют в составе сразу все необходимые комплектующие – шланги, манометр и бак. Из отрицательных сторон стоит отметить невысокий уровень производительности. При самостоятельном применении данного прибора придется прилагать большие усилия, чтобы выполнить качественно работы по проверке системы.
Исходя из описания насоса с ручным приводом, можно выделить такие положительные стороны:
- низкая стоимость;
- простота в использовании;
- высокая мобильность;
- не требует источников питания.
Устройства с электрическим приводом хоть стоят дороже и являются более громоздкими, но усилия для их применения сведены к минимуму. Такой гидравлический насос может обеспечить в системе практически любой уровень давления. Во многих случаях данными электрическими устройствами пользуются профессионалы, когда работы по опрессовке необходимо проводить часто и на больших объектах. Электрические приборы позволяют проверить отопительное оборудование, санитарные нормы технических устройств, охладительные и пневматические устройства.
К минусам такого оборудования относится высокая стоимость, хотя плюсов намного больше:
- полная автоматизация;
- возможность использования на больших объектах;
- экономия времени и собственных сил;
- высокий уровень производительности.
Как правильно выбрать?
Выбирая насос для опрессовки, следует учитывать такие два основных фактора, как:
- емкость отопительной системы, в которой будет использован насос;
- как часто будет проводиться опрессовка.
Если проверка системы будет проходить в небольшом жилом помещении и частота проверок будет редкой, то вовсе не обязательно тратиться на электрический насос. В данном случае вполне сгодится и ручной насос. Но если проверка подразумевает опрессовку системы в большом помещении, то мощности ручного устройства может не хватить, поэтому целесообразно приобрести электрический компрессионный насос. Довольно много положительных отзывов получают модели не с пластиковым корпусом, а с железным, чаще всего из стали. А также во многих устройствах присутствует специальный клапан, который не допускает высокого давления в системе при проведении работ. Этот аспект также необходимо учесть при выборе насоса.
Подключение
Перед тем как осуществлять работы по проверке системы, а также подключение насосной станции к ней, рекомендуется внимательно ознакомиться со схемой подключения, принять во внимание конструкцию самой отопительной системы. Вначале систему необходимо заполнить водой температурой выше 5 градусов
Затем при помощи шланга к ней подключается опрессовочное устройство
Обычно используется соединение с резьбой. Ни в коем случае нельзя устранять дефекты в системе с работающим опрессовщиком. А также в целях безопасности не рекомендуется устанавливать слишком высокое давление, что может негативно сказаться на отопительной системе и привести к ее поломке
Затем при помощи шланга к ней подключается опрессовочное устройство. Обычно используется соединение с резьбой. Ни в коем случае нельзя устранять дефекты в системе с работающим опрессовщиком. А также в целях безопасности не рекомендуется устанавливать слишком высокое давление, что может негативно сказаться на отопительной системе и привести к ее поломке.
Модели
Современные производители предлагают широкое разнообразие моделей насосов для опрессовки.
Среди самых известных можно выделить несколько вариантов.
- НИР-25. Данная модель опрессовочного компрессионного насоса предназначается для проведения опрессовки и гидроиспытаний отопительных систем. Такое устройство имеет ручной привод и его рекомендуется использовать для работ с небольшими объектами. Насос компактен и имеет небольшой вес. Данное устройство прекрасно подойдет для личного пользования при проведении испытаний в частном доме.
- Компакт-50. Эта модель итальянского производства. Ее плюсы заключены в самом названии – она имеет небольшие габариты и маленький вес. Данный насос имеет в комплектации бак объемом до 12 литров, шланги и манометр.
- УГИ-1. Еще одна из самых часто используемых моделей опрессовочных насосов. Такое устройство позволяет провести качественные испытания отопительной системы и подходит для выполнения разных задач. УГИ-1 имеет в комплектации бак объемом 20 литров.
Заключение
Результатом опрессовки должны стать данные манометра, подключенного к проверочному комплексу и трубам. Специалисты снимают показатели давления в контурах до начала процесса испытания. Как правило, опрессовка труб длится порядка 8-10 часов, после чего вновь снимаются показания с манометра. Хорошим результатом будет нулевая разница между двумя показаниями прибора, но это бывает редко. Минимальные отклонения также допустимы, но и при большой разнице не стоит сразу переделывать трубопровод. Возможно, изменения в показателях давления были вызваны другими причинами, не связанными с качеством герметизации в контуре.
