Наконечники для проводов под опрессовку: разновидности, особенности выбора и правила обжима

Инструмент для опрессовки наконечников

Как видите типов наконечников не так много, а вот устройства, позволяющие запрессовать нужный размер жилы различаются по сечению кабеля, который можно ими обжать или запресовать. В основном это два типа устройств, которые позволят справиться вам с большинством задач по опрессовке.

Первый – это пресс-клещи для обжима кабельных наконечников сечением жилы от 0,5 до 6 мм2, некоторые модели от 1,5 до 10 мм2.

Второй же пресс матричный гидравлический для обжима наконечников  от 4 до 1000 мм2, который позволяет обжимать не только наконечники, но и соединять жилы трубчатыми гильзами.

Приведу примеры пресс-клещей первого типа, чтобы вам было проще понять какой инструмент нужен для вашей операции с жилами кабеля.

Технические характеристики кримпера для обжима неизолированных медных наконечников и гильз сечением от 0,25 до 10 мм2

• Типы наконечников и гильз: ТМЛ, ТМЛс, ТМ, ТМЛ (DIN), ГМЛ
• Четырехпозиционная матрица
• Профиль обжима: клиновидный
• Усиленный трехшарнирный рычажный механизм
• Материал корпуса: качественная 3-х миллиметровая сталь
• Обработка поверхности: воронение
• Вес: 620 г
• Длина: 260 мм

Технические характеристики кримпера для обжима изолированных и неизолированных штыревых втулочных наконечников сечением от 0,25 до 6 мм2

• Типы наконечников: НШВИ, НШВИ(GLW), НШВ
• Шестипозиционная матрица
• Профиль обжима: трапециевидный
• Материал корпуса: легкий, высокопрочный алюминиевый сплав, применяемый в авиационной и космической промышленности
• Немагнитный, искробезопасный корпус
• Обработка поверхности: электролитическое анодирование
• Вес: 290 г
• Длина: 225 мм

Характеристики кримпера для обжима изолированных наконечников, гильз и разъемов с красной, синей и желтой манжетами и сечением от 0,25 до 6 мм2

• Опрессовка изолированных наконечников, гильз и разъемов с красной, синей и желтой манжетами
• Типы наконечников: НКИ, ВНКИ, НВИ, НИК, НШПИ, НШКИ, ВРПИ-П, ВРПИ-М, ГСИ-П
• Трехпозиционная матрица
• Профиль обжима: овальный, двухконтурный
• Усиленная стальная конструкция, надежная механика
• Храповой механизм, обеспечивающий блокировку обратного хода до завершения полного цикла опрессовки
• Вес: 540 г
• Длина: 220 мм

Рассматривая пресс второго типа, мы возвращаемся к вопросу оконцевания алюминиевых жил, которые также поддаются обжатию для создания надёжного механического и электрического контакта в цепи. Ниже на фото изображен пресс ручной гидравлический.

Названия пресса для обжима кабельных наконечников вы можете встретить на просторах интернета как пресс-клещи (ручные), пресс гидравлический или механический со сменными матрицами.

Маркировка и расшифровка

Промышленность выпускает большое количество всевозможных наконечников, которые различаются по конструкции и материалам. Существует специальная маркировочная система, позволяющая различать материал и использовать его по назначению.

Вот расшифровка некоторых обозначений:

• А – гильза выполнена из алюминия;
• Л – применяется латунь;
• М – в основе изделия медь;
• Т – элемент сделан из металла трубчатого сечения;
• У – соединитель выполнен в форме угла.

Встречается и обозначение в виде буквы О, которое указывает на наличие смотрового окошка, через которое можно убедиться, что кабели правильно располагаются во втулке внутри.

Если маркировка ТМЛ (О), то она обозначает луженую трубчатую медь с окошком для проверки. НШВИ – обозначает штыревой втулочный наконечник, а НКИ – кольцевой. При этом цифры обозначают площадь сечения или диаметры стержня. Чтобы облегчить поиск подходящих соединителей, например, НШВИ или КВТ, можно воспользоваться специальным каталогом или таблицами.

После буквенных обозначений в маркировке обычно идут цифровые, которые содержат информацию о:

1. номинальном сечении;
2. диаметре контактного стержня;
3. внутреннем диаметре хвостовика.

Например, изделие имеет маркировку ТМЛ (О). Это означает, что этот оконцеватель провода изготовлен из медной трубки и залужен. Его отличительной особенностью является наличие небольшого отверстия — смотрового окна, с помощью которого можно убедиться, правильно ли для опрессовки вставлен провод.

Такие контакты используются в основном на производстве, поэтому об их существовании известно не всем электрикам.

Варианты исполнения

Самих наконечников для опрессовки в продаже достаточно много. Выбор конкретного их вида зависит от целей дальнейшего монтажа проводки и всегда является первым этапом в осуществлении процесса опрессовки:

• если предстоит их последующий зажим в контактных колодках либо автоматических выключателях – применяются наконечники штыревые втулочные, которые в свою очередь могут быть как изолированными, так и неизолированными;
• при необходимости крепления проводки под винт-гайку используют специальные U, O и J оконцеватели, которые в последующем зажимаются тем же винтом к контактной площадке;
• ну и большой класс – это быстросъемные соединения типа «папа-мама».

На сегодняшний день производители предлагают на выбор множество разновидностей кабельных медных оконцевателей под опрессовку. Однако бывают ситуации, когда невозможно подобрать кабельный наконечник нужного размера. В этом случае можно воспользоваться нестандартным вариантом — сделать такую деталь самому.

Однако остается открытым вопрос, какие допустимые нагрузки может выдержать это кустарное изделие. Поэтому не стоит использовать такой оконечник в ответственных узлах электросети.

Кабельный наконечник ТМЛ

ТМЛ (ГОСТ 7386-80):

• Предназначены для оконцевания опрессовкой медных кабелей и проводов.
• Материал: электротехническая медь марки М2.
• Покрытие: электролитическое лужение (климатическое исполнение: «Т2»).
• Рабочее напряжение: до 35 кВ.
• Высококачественное лужение с легирующими добавками висмута гарантирует надежную защиту контактных соединений от коррозии.
• 85 наименований в двух видах климатического исполнения.
• Хвостовики наконечников по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных медных жил 2-го и 3-го классов гибкости рекомендован выбор размеров наконечников по специальной таблице.
• Штампованная маркировка типоразмера и логотипа производителя на каждом наконечнике.
• Обязательное снятие фаски и галтовочная операция исключают наличие заусенцев и облегчают заведение кабельной жилы в наконечник.
• После штамповки наконечники подвергаются отжигу для повышения пластичности материала.

Наконечники для проводов под опрессовку

Для каждого обывателя ярким примером неправильного подключения проводов является лестничный распределительный щит, у многих владельцев квартир провода в щитке оплавлены, есть скрутки.

Наконечники для проводов под опрессовку могут избавить граждан от возможности нагрева и возгорания электрической проводки как следствие некачественного контакта проводов, отсутствие наконечников кабеля.

Когда между подключаемым кабелем или проводом и устройством подключения хороший контакт, минимизируется сопротивление перехода, и при увеличении токовой нагрузки на контактную группу они могут нагреваться в случае плохого контакта.

Гильзы и наконечники имеют назначение снять или минимизировать переходное сопротивление, иными словами, исключить некачественный контакт, под болт или винт.

Качественный контакт в соединении, переходное сопротивление:

Для проведения опрессовки (обжим для наконечников) проводов и кабелей применяются специальные изделия — наконечники и гильзы. Наконечники могут быть для многожильных проводов и одножильного провода, они подразделяются по назначению и виду провода, для которого применяются (медный или алюминиевый).

• Для опрессовки медных жил кабеля используются наконечники, изготовленные из цельнотянутой медной трубки, которая с одной стороны сплющена и имеет отверстие под винтовое соединение. Этот вид наконечников бывает:
• с разными диаметрами под провод и крепежное отверстие, не имеющий защитного покрытия;
• под опрессовку электролитический луженный с разными отверстиями под крепления.

1. Маркировка этого вида наконечников следующая:
2. без покрытия, ТМ – Х – У, где Х — это сечение провода, У — это размер отверстия под крепление;
3. с покрытием, ТМЛ – Х – У.

Существует еще вид наконечников с контрольным окошком, это луженные медные изделия для оконцовки жил кабеля и проводов. Особенность этого вида — возможность исполнителя оконцевания контролировать правильность опрессовки через контрольное окно.

Маркируется этот вид изделий как ТМЛ(о), примечательно то, что их можно устанавливать на концы кабелей при помощи припоя и пайки, что почти полностью снимает величину переходного сопротивления.

Довольно часто в электротехнике встречается соединение алюминиевого провода с медным кабелем, в этом случае рекомендуется применять алюмомедные наконечники для качественного соединения алюминиевого провода и медной шины щита.

С уменьшением габаритных размеров приборов и устройств популярными наконечниками для оконцовки стали штифтовые изделия. Они применяются в электрооборудовании и автоматических выключателях в устройствах защиты. С уменьшением зажимных креплений штифт — наиболее оптимальное решение для хорошего контакта. Маркируется этот вид как НШП.

Особенности работы с изолированными штыревыми и другими наконечниками

Особенностью работы с наконечниками НШВИ является то, что они не предназначены для опрессовки жестких одножильных электрических проводов. Такие не будут держаться после обжимки сравнительно мягкой оболочкой. При этом гибкий многожильный кабель после обжима клещами держится крепко, а контакт получается плотным.

НШВИ можно обжать даже такими клещами, без храповика

Интересно, что сразу брать зачищенный провод и опрессовывать НШВИ не стоит. Требуется гильза из мягкого металла, которой сначала обжимается жила. Конечно, можно ее проигнорировать, что и делает большинство даже профессиональных электромонтеров, однако надежность в этом случае снижается. К гильзам мы еще вернемся, а сейчас рассмотрим инструмент, который нужен для выполнения подобной работы.

Необходимый для работы инструмент

Крайне важно правильно подобрать пресс-клещи для опрессовки наконечников, типоразмер которых подойдет под выбранные изделия. Они бывают пяти видов:

• ручные (ПК2, ПК2М) предназначены для жил сечением до 10 мм². Такие используют для бытовых нужд;
• ручные усиленные (ПК1, ПК2М) подойдут для кабеля диаметром до 50 мм²;
• гидравлические ручные – аналог ПК2, но такими обжимать электропровод значительно легче;
• для промышленных нужд используют более мощное оборудование, такое как ручной пресс, помогающий оконцевать кабели до 240 мм²;
• гидравлический пресс с педалью либо электроприводом, способным обжать жилу в 300 мм².

Процесс обжимки несложен. На изображении все его этапы

Гильзы для проводов под опрессовку: когда они применяются

Иногда нет необходимости применять наконечник, а требуется опрессовка проводов гильзами. Они могут быть двух видов – ГМЛ (гильза медная луженая) или ГАО (гильза алюминиевая омедненная). Выбор зависит от материала изготовления кабелей.

Полезно знать! При соединении алюминиевых проводов желательно применение кварцевазелиновой пасты. Она препятствует протеканию процесса окисления.
Подобным образом обжимают и витую пару. Разница лишь в матрицах

Действия по подготовке к опрессовке

Как и при любой работе, перед опрессовкой нужно выполнить некоторые действия. Для начала жилу нужно зачистить на нужное расстояние. Выполнить это можно как обычным ножом, так и стриппером (второй вариант предпочтительнее).

Далее жилы туго скручиваются и вставляются в наконечник или гильзу

Обратите внимание, что туго скрученный электропровод имеет немного меньший диаметр. Это нужно учитывать при выборе изделий для опрессовки

Пресс-клещи комплектуются разными матрицами под различные размеры и формы

У каждых клещей есть набор матриц, соответствующих различным размерам проводов и способу обжимки.

Как обжимается провод: некоторые правила

Стоит сказать о некоторых нюансах производства подобной работы. Кабель в наконечнике или гильзе следует плотно удерживать, чтобы он не сместился во время обжима. Обязательно следует убедиться, что матрица на пресс-клещах подходит под диаметр изделия. Если все в порядке можно приступать к обжимке. Храповый механизм поможет сделать это без труда. Он не дает клещам ослабиться. Если опрессовка пошла не так, как задумано, механизм нужно разблокировать. Как уже догадался читатель, особых сложностей это не представляет.

Последствия невнимательного и неаккуратного отношения к обжимке кабеля

Опрессовка кабелей двойным наконечником: как это сделать

Эта работа практически не отличается от предыдущей. Исключением является то, что вместо одного провода в изделие для обжимки вставляется два. При этом сам обжим производится матрицей на размер большей, чем требуется. К примеру, при необходимости обжать 2 жилы, сечением 4 мм² используется матрица 6 мм².

Двойные НШВИ – когда требуется обжать 2 жилы

Типы гильз для опрессовки

Качество опрессовки во многом зависит от правильного выбора того или иного типа гильз. Прежде всего, они отличаются материалом исполнения, поскольку медный провод должен обжиматься и соответствующими медными гильзами.

Эти изделия представлены в двух видах и маркируются следующим образом:

• ГМ – гильзы медные, изготовленные из чистой меди, не имеющие никакого покрытия и ничем не обработанные. Своим внешним видом они напоминают обычные отрезки медных трубок.
• ГМЛ – гильзы медные луженые. Их поверхность покрывает специальный слой сплава олова и висмута. За счет этого предотвращается окисление и коррозия.

Ни в коем случае нельзя опрессовывать гильзами ГМЛ алюминиевые провода, как советуют некоторые недобросовестные специалисты. Дело в том, что в процессе опрессовки происходит деформация поверхностного слоя гильзы, что в дальнейшем рано или поздно вызовет коррозийную реакцию между медью и алюминием. Соединение алюминиевых проводов выполняется с помощью специальных изделий, выполненных из такого же металла и обозначенных маркировкой ГА.

Для комбинированного соединения проводов существуют специальные гильзы, обозначенные как ГАМ – гильзы алюминиево-медные. Такая трубка состоит из двух частей и позволяет соединять встык провода из разнородных металлов.

Наиболее современным вариантом считается изделие ГСИ – гильза соединительная изолированная. Основа состоит из обычной луженой трубки, покрытой сверху слоем ПВХ изоляции. Такие гильзы используются для опрессовки медных проводов. Клещи надеваются поверх изоляционного слоя, после чего производится сжатие. Готовый узел после обжатия не требует дополнительной изоляции.

После буквенных обозначений в маркировке присутствуют еще и цифры. Они соответствую сечению провода, на который рассчитана гильза. Например, размеры гильз ГМЛ представлены широким ассортиментом и предназначены для проводников, сечением 2,5-300 мм2. То есть, с увеличением сечения проводника, возрастает и размер самой гильзы. Комбинированные изделия маркируются двумя цифрами через дробь: первая соответствует сечению медного проводника, а вторая – алюминиевого.

Гильзы для опрессовки выпускаются в различном конструктивном исполнении. В основном они изготавливаются в виде полых трубок, полностью гладких изнутри. В некоторых конструкциях внутри устанавливается перегородка, регулирующая глубину захода проводников. Обычно с перегородками выпускаются комбинированные гильзы, где коммутация проводов осуществляется встык.

Как правильно подобрать наконечник для опрессовки

Правильный выбор этого электромонтажного элемента зависит от материала изготовления, гибкости, сечения кабеля, а также способа подключения к устройству или оборудованию:

1. Сечение кабеля – важный аспект. Будет оно больше, кабель просто не войдет в гильзу, а если меньше – обжим будет неплотным, и смысла от такого наконечника нет.

   НШВИ обычно продаются в таких наборах, но можно приобрести и по отдельности

2. Гибкость провода – тут тоже может получиться неплотное соединение. К примеру, применяем изделие с болтовым соединением и гибкий электропровод. Болты при вкручивании раздвигают жилы, прижимая только несколько «волосков» в середине. Ни о каком контакте речи уже не идет.
3. Способ подключения к оборудованию тоже может отличаться. В случае, если прямым соединением коммутация невозможна, необходимо использовать.

Порядок опрессовки наконечников и гильз

Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода. Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.

• от длины наконечника
• и ширины матрицы

В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов, Учтите один момент, что данная таблица предназначена для наконечников и гильз сделанных по ГОСТ. Чем они отличаются от других марок можно узнать в статье Кабельные наконечники маркировка и виды.

Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.

• первую по счету опрессовку наконечника нужно делать ближе к лопатке (там куда вставляется болт)
• следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника
• для гильз действуют те же самые правила

Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!). И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим.

В первую очередь это касается всех алюминиевых изделий. Для меди это еще не настолько критично.

При обжиме со стороны лопатки — наконечник будет как бы налазить на жилу, все более уплотняя соединение. Изолированные наконечники имеют даже специальную цифровую маркировку подсказывающую порядок прессования.

Опрессовка заканчивается в момент когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3мм от предыдущего места обжима и продолжаете обжим.

При опрессовке допустимо образование небольшого облоя. Его можно убрать или сточить напильником.
Очень распространенная ошибка — образование больших «ушей» на наконечнике. Это получается в результате не правильного выбора матрицы.

Если такие «уши» все же появились, не стоит их спиливать под ноль, до основания гильзы. Иначе может образоваться щель в наконечнике и прослабнет контакт обжима.

После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.

Трубчатые медные наконечники 10-300 мм2 и соединители 10-185 мм2 для особогибких тонкопроволочных жил, F-серия

Предназначены для особогибких тонкопроволочных жил, DIN VDE 60228 (например, 5-го и 6-го класса гибкости по VDE 0295). Материал изготовления: электротехническая медь, соотв. станд. EN 13600

Для многопроволочных проводников, DIN VDE 57295

Предназначены для особогибких тонкопроволочных жил, DIN VDE 60228 (например, 5-го и 6-го класса гибкости по VDE 0295). Имеют раструб на хвостовике для облегчения заправки жилы

Для многопроволочных проводников, DIN VDE 57295

Предназначены для особогибких тонкопроволочных жил, DIN VDE 60228. Обладают точной геометрией хвостовика для легкой заправки жилы.
Размеры трубы рассчитаны для особогибких тонкопроволочных жил

Стыковые соединители

Предназначены для тонкопроволочных жил (например, 5-го и 6-го класса гибкости по VDE 0295), DIN EN 60228. Изготовлены из материала с улученными свойствами и способностью к опрессовке — электротехническая медь.

Инструменты для опрессовки

В любом строительном магазине на отделе электротоваров представлен большой ассортимент гильз. Также для выполнения задачи приобретают обжимное устройство. Самые бюджетные и востребованные:

• Двухгубочное оборудование имеет внешний вид пассатижей, но дополнительно оснащено усилением сжатия с двумя губками. Для обжатия также существуют разные виды губок, например, круглые наконечники или вилочные. Средняя стоимость на российском рынке составляет 800 – 1000 рублей.
• Аналог предыдущего устройства – четырехгубочные обжимщики. Они предназначены исключительно для гильз. Стоимость в несколько раз выше и уже начинается от 2000 рублей.
• Устройство оголения провода. Существует несколько видов и модификаций в зависимости от материала, из которого изготовлена проводка.

Также может пригодиться резак для осуществления точных срезов. Цена более, чем приемлемая, около 150 рублей.

Пресс клещи

Самым распространенным инструментом-обжимником для гильз являются пресс-клещи.Используются даже в бытовых целях, поскольку с их помощью можно обжимать различные клеммы и нестандартные коннекторы.

Существует несколько разновидностей пресс-клещей в зависимости от назначения:

• для обжима гильз;
• для удаления изоляционного слоя с жилы.

Обжимная конструкция делится на несколько разновидностей, основное их отличие заключается в размерах и формах гнезд. Гнезду может быть свойственна трапециевидная или квадратная форма. Также гнезда делятся по дополнительному оснащению или отсутствию пластиковых фланцев. С их помощью проводится надежный обжим многожильного кабеля.

Для получения надежного соединения нужно, чтобы размер инструмента соответствовал диаметру.

Модификации обжимных пресс клещей:

• Инструмент, предназначенный для неизолированных деталей. Оснащен одним стержнем, который в процессе обжима находится на разделительном стыке. Обжим самой трубы должен осуществляться в самом центре.
• Оборудование, предназначенное для изолированных деталей. Оснащено тремя овальными формами пресса матрицы. Каждой из них присущ синий, красный и желтый цвет. Изолированные трубки окрашивают в аналогичные цвета, чтобы удобнее было подбирать необходимый пресс.

Раньше самым доступным способом соединения проводов была скрутка. Скрутку применяли везде. Причем независимо от того какие были провода алюминиевые или медные. Хотя, по правде сказать, медь мало где применялась. Но прогресс как говорится, не стоит на месте и на сегодняшний день уже известно немало способов соединения проводов.

Все перечислять не буду, назову лишь самые популярные, это конечно же: соединение с помощью клеммников (Wago), сварка, пайка, опрессовка. Каждый из названных способов имеет свои плюсы и минуса, а также требует определенных затрат и усилий.

Так для сварки нужен сварочный аппарат, не все им умеют пользоваться. Тем более для питание сварочного аппарата нужно электричество, а это не совсем бывает удобно, когда работаешь на обесточенном участке. Самозажимные клеммники нельзя использовать на мощную нагрузку. Для опрессовки проводов нужен специальный инструмент пресс клещи и гильзы для опрессовки.

Мне самому больше по душе последний метод – опрессовка. Сварки нет, с паяльником неудобно возиться под потолком, клеммники только на слаботочную сеть и то не всегда. А с пресс клещами удобно работать везде, хоть под потолком, хоть без электричества. Короче говоря, набил руку. Многие сейчас начнут кидать в меня тапками, мол ты не прав и все такое. Лучше вот такой способ . или этот .

Я не говорю, что опрессовка самый лучший способ и все кто делает по другому неправ. Каждый выбирает для себя что то свое, кому то удобно работать с этим инструментом, кому то с другим. Друзья давайте быть толерантными и уважать другие мнения.

Я как автор сайта «Электрик в доме» хочу дополнить тему соединения проводов еще одним постом. В последнее время на сайте мне часто оставляют комментарии по поводу гильз для опрессовки. Вопросы задают разные, например какой размер и материал гильз можно использовать, как делать жим, можно ли использовать укороченную гильзу и т.п. Я понял, что многие люди не совсем разбираются в этом вопросе, у большинства возникают трудности. Поэтому в данной статье разберем такой вопрос как гильзы для опрессовки проводов.

Распространенные виды наконечников

В электромонтажной практике встречаются десятки видов соединителей. Такое разнообразие обусловлено широким списком используемых проводов. Под каждый тип кабеля подбирается свой наконечник. Он должен соответствовать по материалу и сечению токоведущей жилы.

Медные наконечники ТМ

Производятся из цельнотянутой трубки. На это указывает буква — Т. Трубка сделана из меди — М. Полная маркировка выглядит следующим образом ТМ 35-10-9. Здесь:

• Т — трубка;
• М — медная;
• 35 — сечение кабеля, для которого предназначен этот наконечник, кв. мм;
• 10 — диаметр (марка) крепежного винта, мм;
• 9 — диаметр хвостовика, то есть отверстия, в которое вставляется жила кабеля.

Если размеры позволяют, модель наконечника указывается на его поверхности. Если он слишком мал, то на корпусе изделия отштамповывается номинальное сечение подключаемого кабеля. Например, цифра «4» рядом с крепежным отверстием означает, что в наконечник следует вставлять жилу сечением 4 кв. мм.

Медные с лужением ТМЛ

Медь — хороший проводник электрического тока. Однако часто на наконечниках ТМ встречается зеленоватый налет. Это слой оксида меди, который никуда не годится для надежной передачи тока. Для борьбы с этим явлением наконечники дополнительно покрываются защитным антикоррозионным покрытием из олова. В результате получается изделие здесь обозначает лужение. В остальном же маркировки ТМ и ТМЛ схожи.

Наконечники для провода луженые

Защитный слой препятствует окислению медного наконечника. Поэтому его допустимо применять в более влажных помещениях. За счет повышенной надежности ТМЛ пригоден для подключения ответственных потребителей электроэнергии.

Медные луженые с контрольным окном ТМЛ (о)

Перед установкой токоведущей жилы в наконечник с нее снимается защитный слой изоляции. При этом имеется пара тонкостей:

1. Зачищенная жила должна полностью войти в трубку и упереться в ее окончание. В полости наконечника не должно остаться пустоты.
2. Кабель должен зачищаться на минимальную длину. Чтобы у хвостовика наконечника не осталось оголенного участка провода без изоляции.

Алюминиевые наконечники ТА

Данный тип соединителей изготовлен из алюминиевой трубки. На это указывает буква «А». Наконечники ТА предназначены для ответвления алюминиевых проводов от аналогичных по материалу токоведущих шин.

ТА отличаются продолжительным сроком службы. Алюминий обладает повышенной устойчивостью к влаге из воздуха и практически не разрушается от нее. Такой материал в несколько раз дешевле меди, поэтому подчас люди выбирают именно алюминиевые крепежи.

Кабельные наконечники алюминиевые

ТА выпускаются для проводов сечением от 16 кв. мм и выше. А также они требуют использования кварц-вазелиновой смазки для дополнительной защиты поверхности.

Медно-алюминиевые ТАМ

В строении этих соединителей применяются два металла: медь и алюминий. Они соединяются между собой посредством фрикционной диффузии. Один металл проникает в другой на молекулярном уровне. Поэтому удается избежать высокого переходного сопротивления.

Прочие типы наконечников

Перечисленных типов крепежей недостаточно для выполнения всех электротехнических задач. Поэтому на практике часто встречаются и другие типы наконечников:

1. ПМ — кабельные наконечники под пайку. Их изготавливают из листовой меди марки М1. Помимо пайки данный тип наконечника пригоден и для опрессовки. Выпускаются для кабелей сечением от 2,5 до 240 кв. мм.
2. НШП — штифтовой плоский. Используется для подключения медных кабелей. Выполнен из меди. Основное назначение — подключение проводки к автоматическим выключателям. Внутри имеет кольцевые насечки для улучшения контакта с токоведущей жилой.

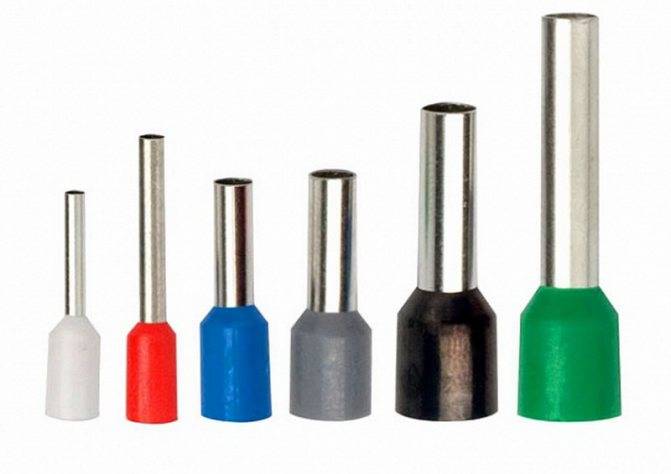

3. НШВ — штыревой втулочный. Распространены в современном оборудовании. Выполнены из электротехнической меди с защитным покрытием. Используются для подключения многожильных медных проводов сечением от 0,25 до 150 кв. мм.
4. НШВИ — штыревой втулочный изолированный. Оснащены дополнительной изолирующей юбкой из пластика.
