Установка светодиодных светильников

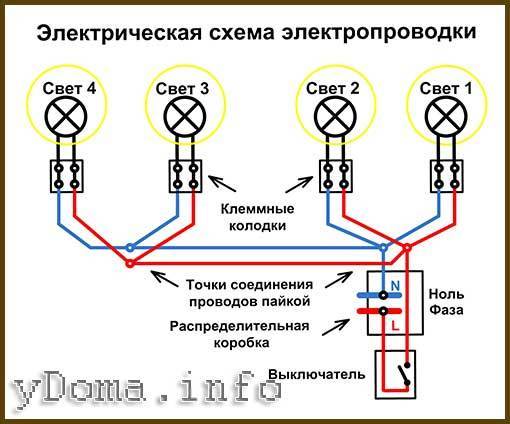

Электрическая схема электропроводки для точечных потолочных светильников

До начала установки подвесного потолка, после выбора типа лампочек, расчета их мощности, количества светильников и точек их установки, разрабатывается схема электропроводки. При разработке электрической схемы необходимо учесть точки и способы соединения проводов между собой и со светильниками.

Так как из стены уже выходили провода, к которым ранее был подключен настенный светильник, то к этим проводам и было решено подключить потолочные светильники. Планировалась установка подвесного натяжного потолка из ПВХ, а провода выходили выше уровня натяжного потолка, и, следовательно, доступа к местам соединения проводов после монтажа потолка не будет. Поэтому все соединения проводов было решено выполнить самым надежным способом, скруткой с последующей пайкой оловянно-свинцовым припоем. Точки паек были отмечены на электрической схеме.

При выборе места для установки светильников и люстр в помещениях, в которых имеется телевизор или компьютер, нужно не забывать, что угол падения луча света равен углу отражения. С учетом этого правила светильники надо устанавливать в местах, исключающих их отражение на экране монитора, поэтому для выбора точек установки светильников, необходимо продумать, как будет расставлена мебель, в каком месте будет установлен телевизор или монитор компьютера.

При выборе лампочек на напряжение питания 220 В, установка дополнительных устройств не потребуется. В случае применения лампочек на напряжение питания 12 В, необходимо предусмотреть место, для установки трансформаторов или адаптеров с учетом их габаритных размеров и возможного к ним доступа для технического обслуживания или ремонта.

Внимание! Перед подключением точечных потолочных светильников, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы

Типы конструкции светильников

Точечные светильники делят по функциональности, способу установки и регулировки. Во втором случае они могут быть встраиваемыми, накладными и подвесными. Накладные чаще всего устанавливают на баркасные основания – кирпичные стены или бетонный потолок. Они подойдут в том случае, если необходимо подчеркнуть отдельные элементы интерьера и не затрагивать при этом габариты комнаты.

Рис.2 накладной светильник.

Конструкция накладного светильника включает в себя крепежную площадку, рассеиватель и корпус. Особенностью данного типа является необходимость установки монтажной планки над отверстием, меньшим, чем сам корпус. Если этого не учесть, оно не перекроется плафоном. Корпус следует фиксировать на крепежную площадку. Для этого используют боковые шурупы.

Встраиваемые модели устанавливают на каркасные основания, это могут быть:

• стеновые ниши;
• гипсокартонные конструкции;
• мебельные перегородки;
• стены и реечные потолки;
• натяжные потолки.

На корпусе светильника есть фиксаторы и крепёжные элементы. Каких-либо сторонних усилений не потребуется. Для установки в потолок необходимо заранее подготовить отверстие с подведенными входами под провода.

Установка на потолок

Монтаж светодиодных потолочных светильников возможен практически в любых помещениях. Даже для комнат со стабильно высокой влажностью можно найти подходящие изделия. Пожалуй, единственным ограничением является нагрев светодиодов, из-за которого его настоятельно не рекомендуется устанавливать на кухнях прямо возле плиты – регулярное воздействие высокой температуры существенно снизит срок службы освещения.

Установка светодиодных светильников может меняться в зависимости от конкретных условий – например, в случае с натяжным потолком элементы нужно устанавливать в такой последовательности:

• Сначала ножки крепятся к потолку;
• Потом монтируется стойка;
• Дальше устанавливается защитное и термоизолирующее кольцо, между которыми и располагается полотно натяжного потолка;
• В последнюю очередь монтируется сам светильник.

Особенности подключения панели

Подключение определяется драйвером. Если он находится в корпусе, его выводные клеммы можно подключить к бытовой электрической сети. Если отсутствует, придется установить самостоятельно. Это можно сделать на поверхности строительной конструкции или за подвесным потолком. После он включается в LED-лампу.

Выбирая драйвер, стоит учесть:

• входное напряжение;
• степень защиты. От этого будет зависеть место размещения и режим эксплуатации;
• выходное напряжение;
• выходной ток;
• мощность. Показатель определяет допустимую нагрузку.

Тип помещения	Мощность светодиодных светильников (Ватт на 10 м2)
Гостиная, ванная	30
Спальня, прихожая, коридор	20
Кухня	40
Детская	50
Подсобные помещения	10

Таблица 1 – расчёт мощности светильников для установки в квартиру.

При монтаже электропроводки можно использовать провод с двойной изоляцией. Основной кабель с наличием разветвлений может питать одновременно несколько светильников. Главное правильно рассчитать потребляемую мощность.

Особенности подключения ламп на 12В

Многие предпочитают использовать для освещения точечные светильники на 12 В. Для их подключения требуется понижающий напряжение трансформатор и устройство, стабилизирующее ток (можно сделать из конденсатора, резистора, диодного мостика). Аппараты заводского производства более надежные, продаются с гарантией.

Параметры драйвера необходимо рассчитать после покупки светильников. Его мощность должна на 20% превышать суммарную мощность светильника (светильников). Ошибиться с выбором сложно, так как популярные производители мощность указывают на упаковке. Обязательно необходимо оценить условия на месте монтажа этого оборудования. Например, для ванной нужно купить драйвер, устойчивый к повышенной влажности.

Схемы подключения такие же, как для сети 220 В. Первым монтируется и подключается трансформатор, от него протягиваются провода к светильникам.

Чаще всего точечные светильники используются в подвесных потолках. Это встраиваемые модели, которые поставляются с драйвером и разъемом для подключения. Кабель в конструкции потолка прокладывается заранее. На месте установки светильника сверлится отверстие, с жил кабеля снимается оплетка и изоляция, с трансформатора снимаются крышки, скрывающие клеммы. Провода подключаются согласно схеме на корпусе. Две клеммы предусмотрены для кабеля, остальные (обычно с другой стороны) для ламп. Сначала подключается провода кабеля (точное соблюдение полярности необязательно, так как ток из сети переменный). С другой стороны присоединяются провода светильника (или нескольких светильников, если драйвер на это рассчитан).

Далее крышки трансформатора ставятся на место, аппарат прячется в отверстие, снаружи остается только разъем для подключения осветительного прибора. В отверстие устанавливается корпус светильника, снимается фиксатор, устанавливается лампочка, закрепляется фиксатором.

Как правильно установить светильник в подвесной потолок

Установить светильник в натяжной потолок можно самостоятельно, но при этом нужно придерживаться основных правил техники безопасности. Для монтажа вам понадобятся лампы, светильники, питающий привод, гильзы для соединения кабелей, изолента и выключатель.

Стоит отметить, что желательно использовать лампы мощностью не более 40 Ватт. В противном случае источника света будут нагревать полотно и могут привести к повреждению конструкцию.

Установка осуществляется в следующей последовательности:

Сначала нужно распределить провода и зафиксировать их.
Далее определитесь с местом крепления источника освещения

При этом примите во внимание место пролегания швов.
После этого просверлите отверстия необходимого диаметра. Учтите, что диаметр полученной щели должен быть немного меньше, чем диаметр внешней кромки светильника.
Через отверстия протяните провод.
На вытянутом проводе разрежьте и оголите петли. Для подключения светильника нужно применять 2 провода, длина которых не должна превышать 12 сантиметров.
Зажмите один конец проводка в клемме.
Прикрепите светильники к натяжному полотну при помощи скоб.
После этого подключите к конструкции питающий провод.
Установите лампочку.
Затем проверьте работоспособность конструкции

Не забывайте про своевременную изоляцию оголенных проводов.

Для подключения светильника нужно применять 2 провода, длина которых не должна превышать 12 сантиметров.
Зажмите один конец проводка в клемме.
Прикрепите светильники к натяжному полотну при помощи скоб.
После этого подключите к конструкции питающий провод.
Установите лампочку.
Затем проверьте работоспособность конструкции. Не забывайте про своевременную изоляцию оголенных проводов.

Люминофоры и спектр излучаемого света

Люминофор превращает ультрафиолетовые лучи в видимый свет. У дешёвых моделей однослойное люминесцирующее вещество на внутренней поверхности трубки. У ламп жёлтое или голубоватое свечение с цветовым искажением.

У дорогих видов покрытие люминофора состоит из трёх или пяти слоёв. Это позволяет равномерно распределяться излучению и добиваться подобие естественного освещения. В специальных типах ламп используют ультрафиолетовые лучи. Они применяются для птицеферм и для обеззараживания помещений в больницах.

В зависимости от состава спектрального излучения лампы бывают:

• Стандартные. Поверхность покрыта однослойным люминофором. Свечение имеет различные оттенки белого цвета. Источники света применяют для освещения общественных зданий.
• Улучшенной цветопередачи. Применяют трёх и пятислойный люминофор. Световой поток повышается на 12%, по сравнению со стандартными лампами. Более точная передача цвета создаёт лучшие условия для восприятия. Лампы применяют в местах, где требуется точная информация об освещаемых предметах: в витринах, мебельных салонах, музеях, выставках.
• Специальные. Применяют напыление с добавками или особый тип. В спектре выделяются полосы заданной частоты, зависящие от назначения лампы. Примером служат бактерицидные лампы, обеззараживающие воздух, помещения, воду.

Светодиоды: особенности применения

Лучше всего начать с обзора общих свойств светодиодной системы освещения.

Достоинства

1. Экономия. На каждый ватт светодиодные светильники выделяют отдачу, которая составляет 120 люмен. Если провести сравнения, то обыкновенные лампы могут выделить максимум 24 люмена.
2. Срок службы достаточно долгий. Теоретически светодиоды могут работать 72 тысячи часов.

1. Состав полупроводника, который находится в светильнике напрямую может влиять на технические характеристики системы. Можно установить цвет светильника даже не используя дополнительные светофильтры.
2. Для того, чтобы задать светоизлучению из светильников определенного направления совсем не обязательно применять специальные отражатели. Световой поток любого штучного источника света нуждается в фокусировке, что в сою очередь влияет на яркость света.

1. Во время работы, при определенных повреждения или даже полном разрушении, светодиоды не выделяют вредоносные вещества, поэтому являются абсолютно безопасными.
2. Низкий уровень тепловыделения. Светодиодные светильники можно устанавливать в подвесные потолки, используя минимальные проемы и не опасаться, что они перегреются от высокой температуры.
3. Инерционность практически отсутствует. При включении, светильники загораются сразу. Не нужно ждать пока лампа разогреется.
4. Система стойко переносит нагрузки. В большинстве случаев обычные лампы портятся именно в момент включения. Чем чаще светильники включаются или выключаются, тем меньше становится срок их службы.

Данный цикл использования никак не влияет на систему светодиодного освещения.

Недостатки

1. Самым основным недостатком является высокая стоимость. Даже не смотря на то, что в последние несколько лет цены на светодиодные светильники значительно снизились, они все равно являются самыми дорогостоящими.
2. Низковольтны постоянный ток является источником питания светильников. Также могут использоваться стабилизаторы, диодные мосты и прочие приборы. Их наличие также влияет на общую стоимость.
3. У мощных светодиодных светильников присутствует определенное тепловыделение. При этом рабочая температура ограничивается всего 100 градусами. В таких ситуациях следует применять радиаторы.

Как установить споты своими руками

Лэд-споты являются одним из лучших вариантов при выборе элементов основной системы освещения для жилого помещения. Их главные преимущества – простота монтажа, хорошее сочетание с интерьером, идеальная подсветка, экономия электроэнергии. Рассмотрим, как установить светодиодный светильник такого типа своими руками в гипсокартоновую основу.

Монтаж светодиодных светильников рассматриваемой модели осуществляется в несколько этапов:

1. Подготовительный.
2. Основной.
3. Контрольный.

На первом этапе выполняются следующие процедуры:

1. Рассчитывается необходимое количество светильников, проводки, драйверов и прочего оборудования.
2. Разрабатывается электросхема.
3. Выполняется разметка установки компонентов освещения и крепежных переходников для навесного потолка на основании.
4. Монтируются провода с соблюдением электромонтажных требований и элементы для спотов.

Основная стадия монтажа светодиодных светильников подразумевает такие действия:

1. Устанавливается каркас для гипсокартонных листов.
2. В соответствии с разметкой в них с помощью специальной коронки и дрели высверливаются подходящего под светодиодные светильники диаметра отверстия.
3. Закрепляется гипсокартон.
4. Выводятся провода и соединяются с контактами лед-фонарей.
5. Далее приборы освещения вставляются в полости и крепятся соответственно конструкции (на защелки или крепежные элементы).

Когда все элементы схемы собраны, необходимо удостовериться в ее правильности, затем включить питание сети и проверить исправность приборов освещения.

Светильники на светодиодах: устройство и особенности

Устройство светодиодных светильников

Понять преимущества, которыми обладает накладной потолочный светильник, можно только после тщательного анализа особенностей его работы. Поэтому давайте разберемся, как же устроен классический светодиодный потолочный светильник?

  Основу любого светодиодного светильника (неважно – встраиваемого или накладного) составляет лампа, представляющая собой набор из нескольких светодиодов. Количество и тип используемых светодиодов являются главными факторами, определяющими мощность лампы, и как следствие — мощность самого светильника;. Количество светодиодов в одной лампе может быть различным: некоторые светильники используют лампы с одним светодиодом, другие – лампы с несколькими десятками светодиодных световых элементов;

Количество светодиодов в одной лампе может быть различным: некоторые светильники используют лампы с одним светодиодом, другие – лампы с несколькими десятками светодиодных световых элементов;

Как правило, все светодиоды одного светильника включены в единую цепь, которая подключается к управляющей схеме через блок питания;

Другим обязательным элементом, входящим в конструкцию светильника на основе светодиодных ламп, является радиатор. Все дело в том, что при работе светодиодная лампа выделяет тепло, требующее обязательного отведения.

Поэтому потолочные светильники, как накладные, так и встраиваемые в поток – в обязательном порядке комплектуются радиаторами различного типа (см. Подсветка потолка светодиодной лентой — декорируем помещение самостоятельно).

Схема теплоотведения

Особенности подключения светодиодов в светильнике

Что касается схемы подключения светодиодов в светодиодном светильнике, то здесь возможно несколько вариантов. Поэтому, если вы не планируете устанавливать готовый потолочный светильник, купленный в магазине, а собираетесь смонтировать его самостоятельно из имеющихся в вашем распоряжении светодиодов – внимательно прочтите информацию ниже:

 Последовательное подключение светодиодов – Достаточно распространенное, однако имеющее ряд недостатков. По этому принципу подключаются светодиоды во многих светильниках промышленного производства;

Параллельное подключение светодиодов также возможно. При параллельном подключении светодиодных ламп к каждой лампе последовательно присоединяем токоограничивающие резисторы. Главная задача этих резисторов – предохранение светодиодов от пробоя;

Смешанное подключение светодиодов. При подключении светодиодов по смешанной схеме группы из нескольких последовательно соединенных световых элементов (светодиодных ламп) подключаются параллельно друг другу. Данная схема также широко используется в светодиодных светильниках для дома и офиса.

Выбор схемы, по которой собирается светильник, определяется достоинствами и недостатками того или иного способа подключения.

Последовательное подключение является наименее финансово затратным (отпадает необходимость в использовании большого числа резисторов), однако оно же наиболее уязвимо. При выходе из строя одного из элементов весь светильник перестает работать из-за разрыва в цепи.

Кроме того, для светодиодных светильников с последовательным подключением актуальной является еще одна проблема – если светодиод не просто перегорает, а происходит его пробой, то цепь не прерывается. В этом случае остальные светодиоды, включенные в потолочный светильник, достаточно быстро перегорают от работы в условиях перегрузки.

Вариант параллельного подключения

Данная проблема неактуальна для параллельного подключения – даже если часть светодиодных элементов выходит из строя, светодиодные светильники продолжают работать, пусть и не на полную мощность. Ограничивает распространение светильников с параллельным подключением только их высокая стоимость.

Типы LED потолочных светильников

Сфера эксплуатации светодиодных потолочных светильников обширна и разнообразна. За счет этого разные модели могут существенно отличаться по техническим параметрам, особенностям конструкции и способам монтажа.

Исходя из предназначения, классифицируют светильники:

• Общего назначения. Их задача – рассеянный, приятный свет, приближенный к естественному. Это оптимальный вариант для домов и офисов, позволяющий обойтись без традиционных массивных люстр.
• Направленного света. Преимущественно декоративный элемент, который используется в интерьере и дизайне для подсветки отдельных участков или создания акцентов.
• Линейные. Светильники в виде трубки с поворотным цоколем, благодаря чему можно менять угол освещения. Такие модели популярны в офисах, торговых помещениях, при организации стендов и выставочных площадок.

Для разных типов потолков необходимы разные конструкции. Отдельного внимания заслуживают:

• Натяжные;
• Подвесные;
• Реечные;
• Потолки армстронг;
• Потолки грильято;
• Более редкие и специфические разновидности.

Все они предполагают разный способ монтажа и крепления, что чрезвычайно важно учитывать при выборе. Чаще всего потолочные светодиодные светильники представлены в двух категориях:

Чаще всего потолочные светодиодные светильники представлены в двух категориях:

• Встраиваемые или врезные (встроенные), которые идеально подходят для подвесных потолков или гипсокартонных конструкций. Они легко устанавливаются или заменяются, а также практически не нагреваются при использовании.
• Накладные, предполагающие подготовительные работы с поверхностью. Они отличаются разнообразным дизайном и необычным оформлением, позволяя воплощать интересные и оригинальные идеи.

Достоинства и недостатки

К преимуществам светодиодных светильников относят такие характеристики:

1. Экономность в расходовании электроэнергии. ЛЕД можно назвать самой экономичной технологией освещения. В световую энергию преобразуется 22% электричества. Этот показатель впечатляет, если учесть, что в случае с лампами накаливания процент преобразования едва достигает 2,6.
2. Современные световые диоды дают свет, который восьмикратно или даже десятикратно превышает аналогичный параметр ламп накаливания. Например, 8-ваттная светодиодная лампочка полностью замещает и даже превосходит 60-ваттную лампу накаливания.
3. Незначительное выделение тепла. Светодиоды почти не отдают тепловую энергию вовне, поскольку большую ее часть распространяют на преобразователи питания прибора. Существует немало электроприборов, которые нельзя размещать в непосредственной близости от источников тепла. Рядом с диодными лампочками допускается установка любого устройства без опасности его перегрева.

1. Концентрированность потока света. Другие типы лампочек рассеивают световой поток, в результате чего освещение становится менее направленным. Диоды же направляют свет на полусферу в направлении поворота осветительного прибора.
2. Отсутствие вредных выбросов при работе лампочки, а также безопасная утилизация по окончании срока ее эксплуатации.
3. Отсутствие мерцания. Благодаря этому качеству освещение не оказывает негативного влияния на зрение человека.
4. Отсутствие инертности. Иными словами, мощность лампы максимальна с самого начала, а не возрастает постепенно (как в случае с лампочками накаливания).
5. Малогабаритность. Толщина встраиваемого светодиодного устройства для подвесного потолка обычно не превышает сантиметра. Врезные светильники также невелики (20–26 миллиметров толщиной).
6. Большой цикл «включение/выключение». В отличие от многих других источников света включения и выключения не сказываются на сроке эксплуатации светодиодных устройств.

Есть у светодиодов и минусы:

1. Высокая стоимость. Светодиоды считаются наиболее дорогостоящим способом освещения на сегодняшний день. На рынке имеются китайские изделия по относительно небольшим ценам. Однако качество продукции из Китая чаще всего оставляет желать лучшего.
2. Светодиоды чувствительны к высокой температуре (перегреванию). Нельзя эксплуатировать диоды при более чем 50-градусной температуре. В связи с этим мощные светильники комплектуются теплоотводами. Однако такая опция приводит к удорожанию изделия.

Сборка

На сегодняшний день рынок осветительных приборов может похвастать невероятно богатым ассортиментом. Светодиодные светильники можно приобрести практически в любом строительном магазине, или же в магазине с бытовой электротехникой. Собрать светильник достаточно просто – но перед этим нужно определиться с желаемым типом освещения, ведь широкий ассортимент говорит о разнообразии характеристик.

Основная классификация светодиодных светильников включает в себя следующие группы приборов:

• Линейные;
• Потолочные;
• Настенные;
• Промышленные;
• Прожекторы;
• Подводные;
• Контроллеры.

Стоит рассмотреть несколько наиболее распространенных видов светильников, чтобы понимать, о чем идет речь:

1. Светодиодные ленты . Такое освещение лучше всего подходит для коридора, где особенной необходимости в точечных светильниках нет. Светодиодные ленты продаются в сборе. На одной стороне изделия располагается заглушка, а на другой – провода, которые подключаются к питанию. Разумеется, блок питания должен соответствовать мощности ленты, а при подключении нужно следить за полярностью проводов. Недостатком таких устройств является высокая степень нагрева, из-за чего их нельзя устанавливать в узких каналах с плохой вентиляцией.
2. Точечные светильники . Поскольку светодиодных лент недостаточно для полноценного освещения больших помещений, в них приходится использовать точечные осветительные приборы. Такие устройства располагаются на стенах или потолке, причем нередко их немного наклоняют, чтобы создать наиболее комфортное освещение. Подбирая такие приборы, нужно очень хорошо рассчитать всю электросеть, чтобы ее отдельные элементы соответствовали друг другу.
3. Светильники с датчиками движения . По большому счету, это всего лишь модификация обычных светодиодных ламп. В таких устройствах имеются датчики, отслеживающие движение и запускающие освещение только в то время, когда это необходимо. Такие устройства, во-первых, очень хорошо подходят для освещения участков, где постоянный свет не требуется, а во-вторых, имеют более высокий рабочий ресурс за счет значительно меньшего времени работы.
4. Собранные светильники с радиаторами . Пожалуй, самый удобный вид устройств – готовые светильники не предполагают сборки. Обычно такие приборы покупают при отсутствии опыта или знаний, необходимых для самостоятельной сборки всех элементов устройства.

Впрочем, если все же есть необходимость собирать светильник самостоятельно, то нужно приобрести весь комплект деталей и приступать к работе. Сначала нужно к радиатору, покрытому термопастой, прикрепить светодиод (или светодиоды, если радиатор рассчитан на несколько ламп). При сборке нужно обязательно следовать инструкции и всегда следить за тем, чтобы мощность устанавливаемых светодиодов соответствовала мощности остальных элементов системы.

Какой инструмент применять

Разновидность и специфика применяемого в ходе монтажа инструмента во многом определяется конструкцией и назначением светодиодных светильников. В обычных бытовых условиях это следующий стандартный набор:

1. Электродрель.
2. Шуруповерт.
3. Пассатижи.
4. Кусачки.
5. Измерительная рулетка.
6. Отвертка.
7. Паяльная станция с принадлежностями.

Кроме того, помимо самих приборов освещения понадобятся следующие расходники:

1. Провода.
2. Монтажные подвесы, полоски.
3. Клеммы-соединители.
4. Дюбеля, саморезы.

Не меньшее значение придается выбору спецодежды для проведения подобного рода электромонтажных работ. Костюм должен быть из плотной хлопчатобумажной ткани, обувь на толстой резиновой основе, перчатки диэлектрические.

Монтаж настенного светильника

Установку настенной лампы всегда начинают с выполнения разметки точек крепления корпуса. Корпус прикладывают к стене и с помощью строительного уровня выравнивают по горизонту, после чего нужно с помощью простого карандаша обвести контур задней стенки.

Традиционно настенные светильники крепят к поверхности стены одним из двух способов:

• С помощью дюбелей с резьбовой головкой. В этом случае корпус крепят на забитые в стену резьбовые дюбеля с помощью пары гаек, оформленных в виде декоративных элементов. Установка легкого светильника допускается на деревянные и пластиковые плиты, гипсокартон или даже на штукатурку;
• Для установки более массивных конструкций используют переходное крепление в виде кронштейна или несущей планки. Предварительно нужно разметить точки для установки пробок в стене по отверстиям в приспособлении. Переходное крепление выравнивается по уровню и фиксируется саморезами или дюбелями. Только после этого можно выполнить установку корпуса светильника.

Установка на стену самых тяжелых плафонов выполняется с помощью дюбелей. В этом случае роль переходного крепления играет металлическая задняя стенка. На ее поверхности имеются отверстия под саморезы для крепления к стене и резьбовые отверстия для прикручивания и установки остальных деталей корпуса.

От того, насколько точно выполнена установка задней стенки, зависит правильность положения всего светильника. В большинстве случаев отверстия под крепеж имеют небольшой зазор, поэтому в случае небольшого промаха положение корпуса можно немного подрегулировать.

Нюансы подключения

Как подключить светодиодный светильник к 220В, не нарушая правила безопасности? Особенно важен этот вопрос для неспециалиста.

Перед началом монтажа обязательно отключается электропитание. Напряжение драйвера должно соответствовать напряжению светильника. Провода следует подключать строго по схеме, нельзя использовать для создания соединений хомуты или скотч. Сечение проводов должно соответствовать указанному на корпусе светильника. Запрещено устанавливать светильники лампочки, по номиналу не соответствующие требованиям производителя.

Хотя подключение светодиодных светильников на первый взгляд простое дело, не стоит начинать эту работу при полном отсутствии опыта или необходимого инструмента. От качества монтажа зависит не только срок службы светодиодных осветительных приборов, но и безопасность проводки.

Источники

• https://potolok-exp.ru/osvtschenije/kak-podklyuchit-tochechnye-svetilniki.html
• https://elektrika.expert/svetilniki/tochechnyj-svetilnik.html
• http://ProPotoloks.ru/kak-podklyuchit-potolochnye-svetilniki-shema/
• https://pod-potol.com/osveshchenie/lyustry-i-lampy/kakaya-skhema-podklyucheniya-tochechnykh-svetilnikov-luchshe-vidy-i-sposoby-montazha.html
• https://svetilov.ru/svetovye-pribory/svetilniki/kak-podkljuchat-tochechnye
• https://elektroznatok.ru/osveshhenie/podklyuchenie-tochechnyh-svetilnikov
• https://obustroystvodoma.ru/dizayn-i-interyer/osveshhenie/podklyuchenie-potolochnogo-svetilnika-so-svetodiodami

Янв 25, 2021

Особенности подключения ламп на 12В

Многие предпочитают использовать для освещения точечные светильники на 12 В. Для их подключения требуется понижающий напряжение трансформатор и устройство, стабилизирующее ток (можно сделать из конденсатора, резистора, диодного мостика). Аппараты заводского производства более надежные, продаются с гарантией.

Параметры драйвера необходимо рассчитать после покупки светильников. Его мощность должна на 20% превышать суммарную мощность светильника (светильников). Ошибиться с выбором сложно, так как популярные производители мощность указывают на упаковке. Обязательно необходимо оценить условия на месте монтажа этого оборудования. Например, для ванной нужно купить драйвер, устойчивый к повышенной влажности.

Чаще всего точечные светильники используются в подвесных потолках. Это встраиваемые модели, которые поставляются с драйвером и разъемом для подключения. Кабель в конструкции потолка прокладывается заранее.
На месте установки светильника сверлится отверстие, с жил кабеля снимается оплетка и изоляция, с трансформатора снимаются крышки, скрывающие клеммы. Провода подключаются согласно схеме на корпусе. Две клеммы предусмотрены для кабеля, остальные (обычно с другой стороны) для ламп. Сначала подключается провода кабеля (точное соблюдение полярности необязательно, так как ток из сети переменный). С другой стороны присоединяются провода светильника (или нескольких светильников, если драйвер на это рассчитан).

Далее крышки трансформатора ставятся на место, аппарат прячется в отверстие, снаружи остается только разъем для подключения осветительного прибора. В отверстие устанавливается корпус светильника, снимается фиксатор, устанавливается лампочка, закрепляется фиксатором.

Инструкция по монтажу аварийных источников питания

Аварийное энергоснабжение является обязательным для производственного освещения и для приборов, которые планируется эксплуатировать на открытой площадке. Правила требуют, чтобы такие светильники обеспечивались энергией от разделенных независимых источников. Например, выделенные линии можно подключать к разным трансформаторам, при этом несколько преобразующих станций могут соединяться с одним источником распределения.

​

Также следует отметить необходимость разделения рабочего освещения и эвакуационного. Под рабочим светом понимается не только комплекс устройств на производстве, но и коммунальная инфраструктура в обычных жилых домах. Пути эвакуации должны иметь отдельную линию питания от точки ввода, которая не зависит от рабочего щитка. На ответственных участках монтаж освещения выполняется вместе с установкой защитных каркасов, страхующих от случайного повреждения. Это касается и производственных помещений, и внешних систем освещения. Если же возникают затруднения с организацией раздельных линий энергоснабжения, то можно воспользоваться автономными источниками питания в виде внутренних или внешних аккумуляторов, а также генераторных установок (на бензине или дизеле).

Основные выводы

Светодиодные светильники экономны, долговечны, безопасны и различаются по мощности, температуре цвета, яркости, углу рассеяния светового потока, и при этом в зависимости от назначения и особенностей конструкции делятся на следующие виды:

1. Встраиваемые.
2. Накладные.
3. Подвесные.
4. Узко- или широконаправленные.
5. С возможностью поворота.
6. Панельные, плоскостные и специфические.

Наиболее часто используемым в быту типом светодиодных светильников являются споты. Их монтаж выполняется накладным, встраиваемым или подвесным способом. При желании и настойчивости, следуя инструкции, их можно установить своими руками в навесной или натяжной потолок. Помимо этого, в качестве подсветки для подобного вида потолочных поверхностей применяется лед-полоска. В ходе выполнения всех монтажных работ необходимо строго придерживаться правил техники безопасности.

Предыдущая

СветодиодыТонкости светодиодного освещения теплицы и его расчет

Следующая

СветодиодыПонятие и показатели коэффициента мощности светодиодных ламп
