Подсветка потолка светодиодной лентой

Установка ленты в нишу

Теперь давайте разберемся, как монтируется подсветка в нише потолка.

Подготовка

На что стоит обратить внимание в процессе подготовки ниши?

Провода для подключения нужно вывести заранее туда, где расположится блок питания ленты.

Здесь это сделано: разводка готова к подключению блока питания.

Сам блок питания сильно отличается от ленты размерами: он довольно габаритный. К тому же, как уже говорилось, БП может ощутимо греться. Лучше продумать его расположение в таком месте, где он будет доступен для замены в случае поломки, не виден с высоты человеческого роста и не зажат между профилями и гипсокартоном: минимальный теплоотвод все-таки желателен.

Все условия соблюдены.

• Учтите, что подсветка сделает видимыми малейшие дефекты потолка над нишей. Лучше не лениться хорошо прошпаклевать поверхность перед покраской.
• Поверхность ниши перед фиксацией ленты должна быть очищена от пыли и грязи. Если лента будет крепиться на профиль — его желательно обезжирить; если на гипсокартон — прогрунтовать. Зачем? Чтобы лента не отклеилась и не перекрутилась под собственной тяжестью. В этом случае подсветка станет неравномерной.

Так выглядит монтаж подсветки в этом случае. Потолочный плинтус клеится так, чтобы между ним и потолком был примерно пяти — десятисантиметровый зазор.

• Подберите светодиодную ленту для потолка нужной вам длины. Не забудьте, что разные ленты имеют разную кратность резки. К примеру, SMD 3528 Q60 можно резать с интервалом в пять сантиметров (через каждые три светодиода).
• Блок питания подбирается исходя из длины ленты, ее удельного потребления на метр и напряжения питания. Запас по мощности не повредит. 95 процентов отказов светодиодной подсветки — это неисправности блоков питания. Зачастую из-за перегрузки или перегрева.

Установка ленты

Итак, ниша в потолке полностью готова.

Настала очередь монтажа самой ленты подсветки.

1. Лента крепится к поверхности благодаря липкому слою, нанесенному на нее с тыльной стороны. Перед наклейкой, разумеется, удаляется защитное покрытие. Если лента клеится на оцинкованный профиль, из соображений безопасности стоит изолировать поверхность. Хотя бы просто наклеив под ленту скотч.

Чтобы наклеить ленту, нужно удалить защитный слой.

1. Лента представляет собой довольно сложную электронную схему на гибкой основе. Не перегибайте ее (радиус изгиба не должен быть меньше 20 миллиметров), не перекручивайте и не ломайте.
2. Лента режется между площадками, предназначенными для пайки. В местах разреза есть маркировка. Ее можно и спаять по тем же контактам; при этом паяльник должен быть не слишком горячим, время пайки — не превышать 10 секунд.
3. Если ниша в потолке имеет общую длину больше пяти метров (почти всегда это так) — подключайте ленты к блоку питания параллельно,  протянув от клемм пару проводов. При последовательном подключении легко спалить дорожки слишком большим для них током.
4. При подключении к блоку питания стоит быть очень внимательным. Выводы для подключения ленты промаркированы знаками «+» и «-«. Подать на эти выводы 220 вольт — значит лишиться блока питания. Если подключить с другой стороны светодиодную ленту — сгорит и она.
5. Для регулировки светимости светодиодных лент используются специальные диммеры с большим диапазоном регулировки яркости. Использование обычных диммеров для ламп накаливания в большинстве случаев не приводит к серьезным проблемам,  но диапазон яркости на выходе довольно мал. Кроме того, из-за особенностей схемотехники ленты после диммера возможны искажения цвета: теплый белый свет может стать голубоватым.

Специальные диммеры могут даже управляться дистанционно.

Сделать подвесной потолок самому это не так сложно

Для того, чтобы получилась качественная и красивая работа, как минимум, это должен быть двухуровневый потолок. Двухслойная техника снабжена большинством преимуществ:

Простота. Проще один лист прикрутить к другому, чем привинчивать к перекрытиям.
Стильность и фантазия. Одноуровневый потолок не даст столько идей для реализации, сколько многоуровневый.
Легче выпиливать изгибы.

Необходимый материал

Ремонт – это всегда дело кропотливое и к тому же затратное. Невозможно не потратить ни копейки и при этом получить красивый, современный дизайн. Даже самые простые конструкции нуждаются в затратах. Примерный перечень необходимого материала:

• Гипсокартонный лист – на 1 м2 потребуется 1 лист.
• Потолочный профиль.
• Профиль направляющий (ППН).
• Соединитель для профилей: одноуровней, если надо двухуровневый.
• Подвес прямой.
• Шуруп для крепления прямого подвеса.
• Пружинный подвес.
• Тяга с петлей для пружинного подвеса.
• Дюбели. Если потолок из железобетона, то потребуются анкерные.
• Удлинитель профилей.
• Шуруп для гипсокартона.
• Шуруп для металла.
• Дюбель пластиковый.
• Шпаклевка.
• Лента.
• Грунтовка.

Какие короба бывают, их особенности

Существует большое количество разновидностей коробов, предназначенных для установки в определенных местах. Есть специальные виды профиля для торцевой подсветки стеклянных полок или для оформления ступенек лестниц. Однако, подавляющее большинство коробов устанавливаются на потолочных гипсокартонных конструкциях, оформляющих потолочную плиту или верхний ярус оконного проема. Рассмотрим наиболее распространенные конструкции:

Ниша для подсветки

Ниша — это участок карниза или иной поверхности, предназначенный для монтажа светодиодной ленты. Существуют разные типы ниш, соответствующие особенностям несущих конструкций:

• паз под врезной канал. Делается в гипсокартонных объемных фигурах, в полу или по границам парапетов, ступенек и т.п.;
• край карниза по периметру комнаты. В него может быть установлен матовый или прозрачный кабель-канал, создающие мягкую или акцентированную подсветку потолочной плиты;
• участки, расположенные под нижней частью кроватей, диванов или корпусной мебели. В сочетании со скрытым типом опор такие ниши позволяют создать эффект парения предмета над поверхностью пола.

Скрытая ниша

Ниша для скрытой установки светодиодного короба позволяет установить ленту так, чтобы зрителю был виден только отблеск от ленты на поверхности стены или потолка, а сама LED-лента была спрятана за карнизом. Такая подсветка позволяет создать стильный и ненавязчивый облик помещения, создать достаточно обильное, но не избыточное освещение комнаты. Конструкция таких ниш предполагает вертикальное или наклонное направление светодиодов (на потолок или на стену). Короб крепится к горизонтальной плоскости, а если это угловая конструкция — на участке стыка между горизонтальной и вертикальной поверхностями потолочного карниза с направлением рассеивателя на стену. Принципиальным отличием является невидимое для зрителя размещение ленты, образующее мягкую подсветку вечернего или ночного типа.

Подключение и установка блока питания

Заранее рассчитываете мощность и правильно подбираете блок питания.

Не
рекомендуется его прятать непосредственно за подвесным потолком.

При установке дешевых китайских моделей, такой источник постоянного напряжения в один “прекрасный” момент может бабахнуть с большим фейерверком.

Поэтому лучше один раз потратиться и купить блок от действительно зарекомендовавших себя производителей.

Также
при наличии всей проводки за натяжным потолком, не допускайте никаких
соединений на скрутке. Только прессовка, сварка или пайка.

После
монтажа блока питания проверяете работоспособность всей подсветки
непосредственно на потолке.

Второй вариант световой линии

А
как будет выглядеть весь процесс, если вы захотите сделать световую линию не
сплошной полосой от стены до стены, а установить ее где-то в середине потолка отдельным
отрезком определенной длины?

Тут
появляются некоторые нюансы. Профиль можно использовать тот же самый, однако
торцы его следует соответствующим образом подготовить.

Для этого понадобится алюминиевая заглушка. Отрезаете ее из любой алюминиевой заготовки или шины и подгоняете по ширине.

Далее прикрепляете заглушку в торец. На профиле Flexy это можно сделать через маленькие гвоздики в качестве направляющих.

Обрабатываете и скругляете острые углы и грани.

Чтобы заглушка не выпала и держалась крепко, фиксируете все космофеном.

Внутрь
данного отрезка профиля монтируется Led лента.

Далее подсветка закрепляется на потолке. Чтобы не было засветов, торцы проклеиваются алюминиевым скотчем.

В
том месте, где световая линия обрывается, внутрь профиля вклеивается
двухсторонний скотч.

Он понадобится для фиксации полотна.

Для профилей некоторых других марок, заглушку можно изготовить несколько иначе.

В таком виде она подойдет под гарпун и прибегать к услугам скотча не понадобится.

На отдельных системах (SLOTT) идут заводские заглушки, которые формируют аналогичный паз продольному.

В итоге демпферная фиксация в торцах работает также, как и по основной длине. Система SLOTT примечательна еще тем, что она может одновременно служить базисом для размещения в ней дополнительного осветительного оборудования – линейные, трековые или точечные светильники.

После подготовки торцов натягиваете полотно натяжного потолка. Ничего предварительно вырезать под нашу световую линию и заранее гарпунить не нужно.

Гарпун в данном случае вклеивается по месту, а не до этого.

Включаете
подсветку и по силуэту светильника наклеиваете его с обоих сторон.

При
этом обязательно отступайте пару сантиметров с торцов.

В
этом месте полотно разрезается косынкой и приклеивается на тот самый двухсторонний
скот, который вы поместили во внутрь до этого.

Широкую сторону разрезайте маленькими отрезками, а не целиком, постепенно заводя гарпун в пазы профиля.

В
последнюю очередь приклеивается торец.

После этого световая линия закрывается светорассеивающей лентой.

Особенности подключения RGB ленты

Порой трудно заранее подобрать необходимую колоратуру подсветки, намного удобней отрегулировать цвет уже после монтажа. Для таких целей используется многоцветная светодиодная лента (RGB). Подключение разноцветной немного сложнее обычной. Кроме силового блока, еще понадобится RGB-контроллер для цветовой регулировки и яркости свечения.

Наиболее распространенные многоцветные ленты SMD 3528 и SMD 5050. Разница между ними в параметрах и габаритных размерах кристаллов, SMD 5050 более мощная и ярче светит. Принцип подключения этих типов совершенно идентичен.

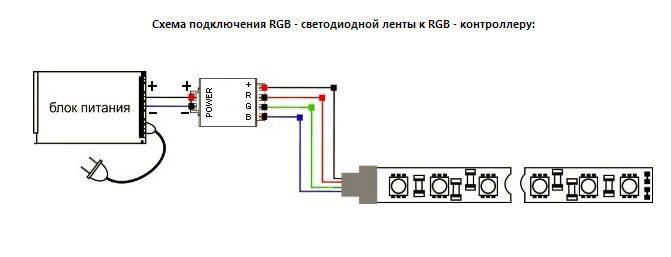

RGB лента имеет четыре контакта, так как на минимально разрезаемом участке ленты расположены три разных по цвету светодиода, а каждый цвет имеет свой канал. Регулируя контроллером мощность на каждом канале, добиваются необходимой цветовой гаммы.

Для обеспечения нормальной работы многоцветной ленты, адаптер и RGB-контроллер следует выбирать с запасом мощности около 30%. К примеру, 1 м изделия на светодиодах SMD 5050 будет потреблять около 72 Вт электроэнергии. Для корректной работы целесообразно использовать блок на 100 Вт.

Подключение производится в соответствии с маркировкой на ленте и RGB-контроллере.

• Желтый провод (+V) – общий;
• R – красный;
• G – зеленый;
• B – голубой.

Для подключения подсветки, общая длина которой свыше 5 м, стоит воспользоваться схемой параллельного подключения.

Наибольшая мощность производимых контроллеров обычно не превышает 200 Вт, что поддерживает не более 10 м LED изделия. Для подключения большей длины применяется усилитель. Для питания усилителя используется силовой блок, который устанавливается отдельно. Можно рассчитать нагрузку для подключения и от одного адаптера, который питает ленту, но как показывает практика, лучше использовать отдельный блок.

Выбор светодиодной ленты — критерии, свойства

При выборе светодиодной ленты желательно сразу определиться со своими требованиями, а для этого надо знать, какими именно критериями различаются представленные в продаже виды осветительной нити. Это позволит ускорить процесс купить правильный вариант осветительного приспособления в планируемом ценовом диапазоне.

Перечислим основные отличительные характеристики:

1. Яркость.
2. Тип (одноцветная или трехцветная).
3. Количество ламп на одном метре. Чем их больше, тем ярче лента, а значит — стоимость ее будет выше.
4. Основа (самоклеющаяся или нет).
5. Качество влагозащиты — определяется классом IP.
6. Использование DIP или SMD. Чаще используют SMD (поверхностный монтаж) как более дешевый вариант.

Подключение светодиодного освещения

После того, как завершен монтаж гибкой ленты с диодами, приступают к ее подключению, причем эту работу хозяева могут выполнить собственными силами.

Светодиодная подсветка предусматривает использование таких элементов:

• блок питания;
• контроллер и датчик;
• пульт управления;
• полупроводниковая осветительная система определенной длины.

Процесс подключения светодиодной ленты состоит из нескольких этапов:

1. Прежде всего, к блоку питания подключают сетевой кабель с вилкой.
2. Далее к блоку подсоединяют 2 контакта контроллера – это действие выполняют, если для освещения используют систему RGB.
3. Потом к контролеру подключают контактные кабели.

Как тогда производить разводку? В этом случае блок питания соединяют с усилителем и другим концом светодиодного устройства, а с противоположной стороны с целью снижения нагрузки прикрепляют еще один участок световой полосы.

При создании цветной подсветки потолка в процессе выполнения соединений необходимо придерживаться полярности. Также нужно контролировать соответствие напряжения на контроллере и блоке питания с осветительным прибором.

Ленты не разрешается подключать последовательно, поскольку это часто приводит к перегреву шины и плавлению пластиковой основы.

Обычно полосы со светодиодами продают в катушках длиной по 5 метров. Если нужна более короткая полоска, то лишний участок отрезают при помощи ножниц. Делают надрез в обозначенном месте. Когда требуется спаять ленту, тогда следует воспользоваться паяльником небольшой мощности.

Чтобы увеличить длину декоративной подсветки можно воспользоваться специальными маленькими устройствами – коннекторами, которые предназначаются для замыкания электроцепи путем защелкивания.

Монтаж багета

С чего начинается работа? Первым делом требуется найти самую низкую точку на потолке с учетом наличия воздуховодов, кабельных каналов, распредкоробок и т.п.

Далее
по периметру стены вымеряете и засверливаете стеновой профиль, на который и
будет натягиваться основное полотно.

На
поворотах и углах аккуратно надрезаете его и формируете соответствующие
заготовки по размерам и геометрии своей комнаты.

Прикладываете профиль к стенке и предварительно закрепляете его на малярный скотч. Проверяете горизонт по лазерному уровню, просверливаете отверстия под дюбеля.

Забиваете их и прикручиваете по периметру багет.

После
всех этих работ в обычной ситуации можно было бы натягивать полотно. Но не
забываем, что у нас посреди потолка будут световые линии.

Поэтому
под них нужно подготовить соответствующий профиль и по необходимости закладные.

Почему стоит использовать плинтус?

Крепление светодиодной ленты может производиться разными способами, которые по-своему хороши. Отдельного внимания заслуживает монтаж на потолочный плинтус. Небольшая сложность заключается в выборе гантелей, так как не каждый вариант плинтуса подойдет.

Уже давно для проведения электрических работ производители плинтусов оставляют полости. В них можно укладывать различные светильники или скрывать проводку. Эта функция очень удобна, ведь вопрос, как крепить ленту не настолько прост, как кажется.

Плинтус удобен по нескольким причинам:

• закрывает швы, стыки потолка со стеной;
• выступает в качестве основания;
• позволяет рассеивать свет;
• гармонично вливается в любой интерьер;
• прост в монтаже.

Установка светодиодной ленты должна производиться на прочное основание и таким образом, чтобы свет рассеивался или отражался для привлекательного вида.

Одним из лучших вариантов является плинтус, так как в силу своей конструкции, распространенности и огромного ассортимента позволяет добиться цели для большинства видов работ.

Светодиодные ленты

Изделия данного типа на сегодняшний день являются самыми популярными вариантами для создания натяжных потолков с внутренней подсветкой.

Этому способствует наличие у светодиодных полос целого ряда достоинств:

• Долговечность. Замена приборов данного типа требуется очень редко, что является принципиальным фактором для натяжных систем. Дело в том, что демонтаж этих конструкций довольно сложен, и требует определенного уровня мастерства
• Гибкость. Данное качество открывает большие возможности для создания на потолочной поверхности плавных световых композиций и линий.
• Универсальность. Ленту разрешается применять при оформлении самых разнообразных потолочных конструкциях – прямых, криволинейных и многоуровневых.
• Наличие равномерного свечения, которое можно регулировать.

• Оттеночное разнообразие. Светодиодные приборы могут иметь не только классический белый цвет: в продаже представлены изделия различных цветов. Это дает возможность подбирать наиболее удачное сочетания, с точки зрения общего дизайна помещения.
• Слабое нагревание. По сути, работа диодов не сопровождается нагреванием окружающего пространства. Эта особенность является бесценной для эластичных ПВХ пленок, которые при повышении температуры могут деформироваться.
• Экономичность. Для работы светодиодов требуется очень мало электроэнергии.
• Возможность регулировки яркость освещения. В комплектацию прибора входит пульт, блок питания и управления.

Распространенные ошибки

1

Мало того, что от нагрева лента отвалится, так еще и сами светодиоды выйдут из строя довольно быстро.

2

Некоторые подбирают скобы, которые чуть шире самой ленты и просто пристреливают полоски к деревянным или гипсокартонным поверхностям.

Однако общее число таких пристрелок должно быть не один десяток, а стоит вам промахнуться всего один раз, и дорожка Led подсветки будет гарантировано повреждена.

3

Как уже говорилось выше, итогом будет короткое замыкание и выход из строя контроллера или самой подсветки.

4

Никакого эффекта охлаждения, от такого профиля вы не получите. И все светодиоды рано или поздно (скорее рано), у вас сгорят.

Поэтому используйте только материалы предназначенные для данной работы. Не нужно ничего додумывать и экономить.

5

Держаться конечно все будет хорошо, с этим никто не спорит. Однако не забывайте о нагреве поверхности при работе подсветки.

А вместе с этим нагревом, будет разогреваться и издавать неприятный и вредный запах слой клея под подложкой. Не всем понравится дышать таким воздухом у себя в спальне.

Кроме того, толстый слой термоклея препятствует отводу тепла, что еще больше провоцирует перегрев светодиодов. С помощью него, вы фактически изолируете ленту от алюминиевого основания, не давая ей толком охладиться.

Монтаж накладного профиля

Крепеж осуществляется тремя способами:

Для монтажа саморезами вам потребуются следующие инструменты:

Замеряете рулеткой расстояние на месте крепежа.

После чего ножовкой по металлу отрезаете необходимую длину профиля.

В основании просверливаете несколько отверстий диаметром 3мм для саморезов 3,5мм.

В некоторых видах заглушек уже идут отверстия под крепеж. Поэтому прежде чем сверлить края, проверьте какие у вас заглушки.

Шаг между отверстиями 100-200мм. Не забывайте прозенковать под шляпку шурупа каждое отверстие, иначе лента в этих местах будет отклеиваться.

При помощи шурупов монтируете подложку-основание на место подсветки.

Отмеряете необходимую длину светодиодной ленты согласно длине подложки и отрезаете по меткам реза.

Снимаете защитный слой двухстороннего скотча и приклеиваете ленту. Устанавливаете рассеиватель и заглушку.

После чего останется вставить профиль в уже закрепленное на поверхности основание и подключить провода питания к блоку.

Сначала формируете в мебели или другом материале паз, согласно размеров профиля.

С самого края сверлите отверстие-выемку для проводов питания.

Потом клеите ленту и вставляете линзу рассеивания.

Остается установить заглушку и вогнать все это дело в паз. Если паз сделан “впритык”, можно воспользоваться резиновым молотком.

Монтировать такой элемент на саморезы не так уж и просто, поэтому здесь гораздо проще использовать двухсторонний скотч.

Сначала обезжириваете подложку растворителем или спиртом.

После чего наносите скотч на обе грани и отрезаете излишки.

Теперь обезжириваете саму поверхность. Для этого слегка сбрызгиваете ее водой или “Мистером Мускулом”.

Для чего это делается? Угловой профиль в большинстве случаев монтируется неравномерно к двум плоскостям. И изначально, выставить его ровно, весьма проблематично.

А если поверхность слегка побрызгать водой, скотч не сразу приклеится и даст время подогнать все как нужно.

Для более надежного крепежа вместе со скотчем рекомендуется применять полиуретановый клей. Остается наклеить во внутрь ленту, вставить линзу и закрыть все заглушками.

Основные виды

Главной характеристикой является его способность рассеивать тепло, и выражается в Ваттах на 1 метр. Характеристика зависит от габаритов и площади его поверхности, обычно бывает от 10 до 150 Вт/м. Магазины её конечно редко указывают, но можно поинтересоваться у продавца. Мощная выпускается на светодиодах SMD 5630 и SMD 5730, мощность бывает от 15W до 30W. На широкий короб для светодиодной ленты клеить можно в несколько рядов, поэтому при подборе учитывайте, что мощность на метр должна быть выше чем у светодиодов.

Он изготавливается из алюминия и пластика. По месту монтажа делится на категории:

Установка своими руками

Поскольку наибольшим спросом пользуются ленты на клейкой основе, рассмотрим этот способ создания светодиодного освещения.

Для работы понадобится:

• светодиодная лента, приобретенная с небольшим запасом для подстраховки;
• ножницы для отрезания необходимой длины изделия;
• термоусадочнаяя трубка или изолента;
• паяльник с припоем и канифолью либо LED-коннекторы;
• провода для соединения лент.

Инструмент для монтажа светодиодной ленты своими руками

Дополнительно могут понадобиться потолочные плинтусы и нивелир для разметки потолка. Оптимальным вариантом считается наклеиваемый на стену потолочный плинтус. С помощью нивелира потребуется выполнить разметку стен для получения горизонтальных линий, по которым будет приклеена деталь.

Установка ленты, полностью готовой к монтажу

Шаг 1. Замерить высоты в разных углах комнаты и найти меньшее значение, от которого будет идти разметка.Шаг 2. С помощью нивелира отметить горизонтальные линии для установки плинтуса. В самой низкой точке он должен находиться на расстоянии 5 см от потолка. Так свет будет свободно проникать на верхнюю площадь помещения.

Линия лазерного уровня для крепления багета

Шаг 3. При наличии необходимой проводки выполнить установку плинтуса на клей, известный как «жидкие гвозди».

Пошаговый процесс монтажа светодиодной ленты на потолок

Шаг 4. Обезжирить поверхность, на которую будет устанавливаться светодиодная лента. Также необходимо избавиться от осыпающихся покрытий. Для увеличения надежности крепления место монтажа проклеить крепким двухсторонним скотчем.Шаг 5. Отделить липкий слой с диодной ленты и приклеить ее параллельно потолку или под углом к нему для создания нужного освещения.

Лента свободно клеится к поверхностям. Для начала поверхность нужно очистить от пыли, потом снять с основания ленты защитную пленку и приклеить по линии оформления.

Подключение к блоку питания с помощью проводов

Наиболее простым способом является использование LED-коннектора. В этом случае контактный конец ленты прикладывается к контактам коннектора, после чего закрывается крышка. Но такой вариант более более дорогой и менее надежный, как пайка.

Схема светодиодного освещения в квартире

Схема параллельного подключения двух RGB-лент

Этапы подключения питания с помощью пайки.

Шаг 1. Залудить контактные площадки на ленте, покрыть их припоем.

Пайка соединения ленты с кабелем

Шаг 2. Освободить от изоляции примерно 8 мм проводов, залудить их, снабдить припоем и обрезать до длины 3 мм.Шаг 3. Наложить провода на площадки и с помощью жала паяльника и припоя провести пайку.

Пайка светодиодной ленты

Припой на разных площадках не должен соединяться во избежание короткого замыкания на проводах.

Провода припаяны к ленте

Шаг 4. Несмотря на малое напряжение, место пайки лучше изолировать с помощью термоусадочная трубки или обычной изоленты.

Термоусадочная трубка

Изоляция контактов светодиодной ленты

Для того чтобы нагреть термоусадочную трубку, можно воспользоваться обычной зажигалкой, профессионалы же для этого используют промышленный фен (тепловой пистолет)

Нагрев термоусадочной трубки феном

Нарезка и скрепление ленты

Для нарезания ленты следует использовать специальную разметку, нанесенную на поверхность изделия. Стандартный шаг, через который повторяются контактные площадки, составляет 3 диода. Обычно место для разреза обозначается линией или пиктограммой в виде ножниц.

Обрезка светодиодной ленты

Соединение ленты проводится одним из трех способов:

• LED-коннектором;
• пайкой с проводами;
• пайкой без проводов.

Вне зависимости от выбранного метода необходимо следовать правилу — не соединять ленту в длину, превышающую 5 метров. Данная величина позволяет всем диодам равномерно гореть, не теряя яркости, которая пострадает при выходе за 5 м.

Отрезки ленты, соединенные коннектором

Этапы соединения отрезков ленты коннектором (часть 1)

Этапы соединения отрезков ленты коннектором (часть 2)

Первый способ, как упоминалось, прост, но дорог, поэтому обратим внимание на пайку. Пайка с проводами

Пайка с проводами.

Шаг 1. Залудить очищенные концы провода. Покрыть припоем.Шаг 2. Покрыть припоем контактные площадки на конце ленты.

Процесс пайки

Шаг 3. Провести пайку концов провода и конца ленты так, чтобы припой с разных площадок не соединялся.

Подключение пайкой фото

Шаг 4. Повторить с концом другой ленты.

Данный способ удобен, когда требуется монтаж ленты под углом. Гнуть саму ленту под прямым углом для крепления запрещено. Использование спайки концов с помощью медного провода подходящего диаметра решает указанную проблему.

Еще один вариант — использование углового коннектора

Материалы для наклеивания

Светодиодная полоса имеет стандартную самоклеящуюся основу. Но для длительной фиксации на шероховатых поверхностях, например, деревянных, она непригодна. Перечень материалов, которыми можно приклеить светодиодную ленту, следующий: алюминиевый профиль, скотч для led-ленты, алюминиевый скотч, быстросхватывающийся клей. Они улучшаю свойства и повышают эффективность крепления.

Скотч для светодиодной ленты

Серийно выпускаемые ленты представляют собой печатную плату со светодиодами, закрепленную на двухстороннем скотче. Его свободная сторона, используемая для монтажа, защищена гладкой транспортировочной пленкой. У качественных моделей на нее нанесена маркировка 3М.

Как приклеить светодиодную ленту:

1. На предварительно подготовленную поверхность наносят разметку.
2. К контактам подсветки припаивают или с использованием коннектора присоединяют провода, блок питания; устанавливают выключатель.
3. С помощью острого предмета отделяют начало ленты от защитной пленки, освобождают участок длиной 15-20 см.
4. Прикладывают полосу со светодиодами к поверхности и плотно прижимают.
5. Постепенно освобождая участки скотча от пленки, полностью приклеивают ленту по размеченной траектории. При выполнении соединений в углах ее не перегибают, а используют угловые коннекторы или паяют.
6. Устанавливают блок питания в удобном защищенном от влаги месте.

Следует точно прикладывать ленту к разметке. При неправильном ее расположении после отсоединения скотч теряет свойства. Прочно прикрепить его повторно будет проблематично.

Алюминиевый профиль

Оптимальное крепление для светодиодной подсветки – алюминиевые профили. Они используются для протяженных мощных моделей SMD 2835 и SMD 5630, 5730 и для популярных на основе светодиодов SMD 5050. Для крепления конструкций мощностью более 14 Вт их применение обязательно.

Профили бывают накладные, врезные, угловые. Светодиодная подсветка вклеивается внутрь профиля, а он монтируется на выбранную поверхность.

Свойства алюминиевого профиля:

• к ровному и гладкому основанию идеально прилегает самоклеящаяся поверхность ленты;
• легко и прочно прикрепляется к плоскости монтажа;
• через алюминиевую поверхность отводится тепло, образующееся при работе светодиодов;
• матовый рассеиватель, которым закрывается фронтальная часть профиля, придает приятный внешний вид и делает освещение более мягким.

Правильный клей для светодиодной ленты обеспечивает быстросхватывающееся соединение. С этой задачей справляются клеящие вещества:

• на основе цианакрилата, получившие название суперклей, например «Момент Супер»;
• на основе каучука или силикона, например, жидкие гвозди «Титан» или «Момент Монтаж».

Рекомендации по фиксации на клей:

• Суперклей наносят точечно через 50 – 100 мм. Так лента надежно фиксируется и при необходимости ее проще демонтировать, чем при нанесении клея сплошным слоем.
• Полосу со светодиодами прикладывают основанием к поверхности, на которую нанесен клей, и уверенно прижимают.

Клеевое соединение используют на вертикальных, наклонных пористых поверхностях. Оно устойчиво к воздействию температур и влажности. К правильно обработанной поверхности лента прихватывается за 20-60 сек. Полностью они склеиваются не более чем за 2 часа. Клеем можно прикрепить светодиодную ленту к металлу, дереву, пластику, обоям, стеклу.

Алюминиевый скотч

При невозможности использовать профиль led-ленты малой и средней мощности (6-10 Вт) крепят на алюминиевый или фольгированный скотч. Его поверхность обладает теплоотводящими свойствами и может выполнять функцию светоотражателя.

Алюминиевый скотч для светодиодной ленты наклеивают на поверхность по заранее нанесенной разметке. Для обеспечения хорошего соединения на него точечно наносят суперклей. Затем на скотч крепят полоску со светодиодами.

Другие крепления

Если led-лента упрятана или внешний вид не имеет значения, для фиксации можно использовать:

• одноразовые нейлоновые стяжки;
• пластиковые хомуты.

Не следует крепить светодиодную ленту с помощью скоб строительным степлером.

Распространение получили два способа наклеить светодиодную ленту: на скотч и на клей. Скотч со временем отклеивается. Прочность такого монтажа повышается при использовании суперклея. Оптимально крепить подсветку с помощью профиля из алюминия.

Разновидности

Их можно использовать как для соединения нескольких лент между собой.

Так и для подключения к источнику питания или контроллеру RGB (соединительно-запитывающие зажимы) с проводами на концах.

Коннекторы бывают 2-х pin-овые, под монохромную ленту или 4-х, 5-ти под ленты RGB и RGBW.

Виды коннекторов

1 of 4

Выпускаются также варианты для соединения светодиодных лент напряжением 220В. Они совершенно другой конструкции и не подойдут для моделей 12-24В.

виды коннекторов 220В

1 of 6

Преимущества коннекторов перед пайкой:

относительно небольшая стоимость

#td_uid_9_61e25aa88331c .td-doubleSlider-2 .td-item1 {
background: url(https://svetosmotr.ru/wp-content/uploads/2017/11/107-80×60.jpg) 0 0 no-repeat;
}
#td_uid_9_61e25aa88331c .td-doubleSlider-2 .td-item2 {
background: url(https://svetosmotr.ru/wp-content/uploads/2017/11/108-80×60.jpg) 0 0 no-repeat;
}
#td_uid_9_61e25aa88331c .td-doubleSlider-2 .td-item3 {
background: url(https://svetosmotr.ru/wp-content/uploads/2017/11/106-80×60.jpg) 0 0 no-repeat;
}

1 of 3

простота монтажа

отсутствие необходимости закупать флюсы, припои и т.п.

Основных недостатка три:

подверженность окислению

неспособность пропускать большие токи

потенциальное место пожара, из-за того, что пластик в них дешевый и не термостойкий

В первую очередь выбирайте их по ширине вашей ленты. Иначе можно прогадать с расстоянием между контактами. Например, один вид для SMD лент 3528 запросто может не подойти для SMD 2835 или SMD 5050.

ширина светодиодной ленты
ширина коннектора для светодиодной ленты

Самые распространенные модели идут с шириной 8мм и 10мм.

Для изготовления подсветки вам могут понадобиться 3 вида соединителей:

для непосредственного соединения ленты с лентой на прямых участках

для соединения строго под углом в 90 градусов

для соединения под любым произвольным углом

Некоторые просто пытаются согнуть саму ленту, без всяких переходников. Однако делать этого нельзя. Радиус ее продольного изгиба должен быть не более 2см.

И уже тем более недопустимы ее поперечные искривления. Вот последствия таких изгибов:

По принципу подключения они также делятся на 3 вида:

просто прижимные

прижимной коннектор
прижимной коннектор

с защелкой, фиксирующей верхнюю крышку

прокалывающие

Итог

Монтаж светодиодной подсветки потолка вполне осуществим своими руками человеку с начальными навыками домашнего мастера. Появление в продаже светодиодных лент сделало светодизайн доступным любому человеку, умеющему что-то делать руками и наделенному художественным вкусом.

(Пока оценок нет)

Загрузка…

что еще почитать:

Гримерное зеркало своими руками: от света и электрики к конструкции и её улучшению

Светодизайн жилых помещений: нормы, концепции, реализация, примеры

Какой сделать потолок в ванной: сравнение популярных разновидностей

Вывести все материалы с меткой: дизайн и декорсвет и освещение
Перейти в раздел:Ремонт потолка своими руками

Обсуждение:

06.02.2016 в 09:54 Андрей  сказал(а): Про сочетание желтого с синим это вы так хохлов потроллили? )) ответить

09.12.2013 в 13:54 Александр Рева.  сказал(а): ЮлияКа, выцветания возможно произошли из-за того, что лампочки используются не светодиодные и скорее галогенные. То есть вероятно что они нагреваются до такой температуры что можно обжечься. Не нагреваются лампочки и панели из светодиодов и энергосберегающие. Для спальни можно использовать глазки и периодически включать романтическую подсветку. ответить

07.10.2013 в 12:16 юлияКа  сказал(а): Доброго времени суток! Подскажите пожалуйста какие лучше цвета использовать для спальни? Еще со мной своим горьким опытом делился друг,сделав себе звездное небо на натяжном потолке вокруг этих самых звезд начали появляться выцветания и потолок пришел в безобразный вид. Не случится ли то же самое и этими токопроводящими панелями? ответить

пишите

Имя *

Подписаться на ответы по почте

Нажимая кнопку «Добавить комментарий», я соглашаюсь с пользовательским соглашением и политикой конфиденциальности сайта.

• http://sdelalremont.ru/podsvetka-natyazhnogo-potolka-svetodiodnoj-lentoj-iznutri.html
• https://dekoriko.ru/potolki/natyazhnye/svetodiodnaya-lenta/
• https://derevyannie-doma.com/materialy/kak-sdelat-podsvetku-natyazhnogo-potolka-svetodiodnoy-lentoy.html
• https://vopros-remont.ru/potolok/svetodiodnaya-podsvetka-potolka-svoimi-rukami-ot-lenty-do-zvezdnogo-neba/
