Монтаж гипсокартона. Чертежи для технологии knauf (кнауф)

Каркас своими руками: полезные рекомендации от авторов технологии

Используя уровень для контроля и отбивочную нить на стенах по периметру помещения отмечают линию. Учитывая тип выбранного для монтажа гипсокартона, выполняют разметку направляющих с точками для монтажа подвесов.

Анкерами или дюбелями в помеченных зонах крепят подвесы. Далее работы будут зависеть от выбора в сторону деревянного или металлического каркаса.

Итак, технология монтажа гипсокартона Кнауф на потолок с использованием деревянного каркаса предполагает следующий алгоритм:

1. Прямым или быстро монтирующимся подвесом крепят к основанию брус. Второй вариант позволит моментально сменять сторону крепления.
2. Фиксируют направляющий брус на поверхности потолка, используя подкладки, чтобы уменьшить перепады высоты основания.

Некоторые особенности монтажа металлического каркаса :

1. Соединяют профили подвесами, не забывая о компенсаторном зазоре в 10 мм (защитит конструкцию при перепадах температур).
2. Используют уплотнительную ленту для закладки под направляющий профиль.
3. Применяют только стеновой профиль, цельные направляющие крепят по длинной стене. Шаг крепления дюбелей — до 30 см, несущий профиль в направляющий должен входить не менее чем на 3 см.

Готовый каркас обшивают листами гипсокартона Knauf, опять с соблюдением некоторых нюансов.

Начало формирования каркаса стены из гипсокартона

Итак, с назначением профилей и выбором инструмента закончено, можно приступать к планированию и размещению будущей стены. Пол и прилегающие стены, на которые будет закрепляться новая стена, должны быть на стадии непосредственно перед финишной отделкой, то есть пол ровный со стяжкой, стены оштукатурены. Для примера рассмотрим формирование стены из профиля UW, CW. На полу делаем разметку размещения будущей стены. Учитываются следующие моменты:

• Практически нигде не встретишь идеально прямых углов между стенами в комнатах. Особенно это касается старых зданий. Расстояние между ними в разных концах может отличаться на несколько сантиметров. При разметке новой гипсокартонной стены следует учитывать это и привязываться не к одной стене, а к обеим, которые идут параллельно. Расстояния при этом усредняются. Так можно избежать визуальной кривизны полученного помещения.
• В случае если кроме возведения стены производится обшивка гипсокартоном всех стен, то выводится вначале каркас или, по крайней мере, разметка обшивки так, чтобы создать максимально прямые углы, а после этого только можно приступать к возведению стены.
• Намечая первую линию расположения стены, учитывается, что по ней равняться будет направляющий профиль, а не результирующая стена. К этой отметке добавится толщина ГКЛ, слой шпаклевки и отделки.

Определившись с первой линией на полу можно переносить ее на потолок и стены. Для этого используется отвес. Если имеется возможность использовать лазерный уровень, то это значительно упростит задачу.

По краям направляющих крепятся опорные стойки из CW-профиля. Также стойки устанавливаются в местах, где будет формироваться дверной или оконный проем, которые необходимы при возведении межкомнатной стены из гипсокартона. Профили лучше всего закрепить сначала на нижней направляющей. Потом продевается в верхнюю направляющую и устанавливается строго вертикально по уровню. Только после этого закрепляется на верхней направляющей. При расположении этих профилей учитывается запас на обшивку полосами гипсокартона поверх профиля. Профиля устанавливаются лицевой стороной внутрь проема. Закрепление стоек к направляющим производится с помощью саморезов блошек.

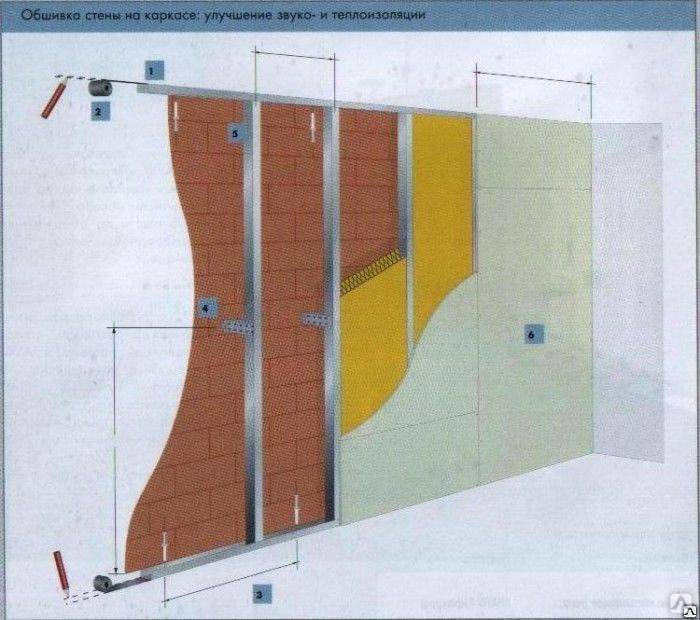

Структура гипсокартонной перегородки.

Опорные профиля по периметру дверных и оконных проемов необходимо усилить с помощью деревянных брусков, которые вставляются внутрь профиля и закрепляются саморезами. Брусок выбирается соответственно ширине профиля. Если используется профиль AU, то можно обойтись и без брусьев.

Следующим этапом начинается установка по всей длине каркаса вертикально опорных профилей CW. Первый от прилегающей стены профиль устанавливается на расстоянии 550 мм, все последующие строго на расстоянии 600 мм друг от друга, измеряя расстояние от середины каждого профиля. Обязательно проверяется вертикальность установки профилей.

Для того чтобы обозначить верх дверного проема и горизонтальные грани оконных проемов используется все тот же направляющий UW профиль. Отрезается кусок профиля на 30 см больше, чем ширина проема. На лицевой стороне на изгибе боковых загибов профиля ставятся метки на расстоянии 15 см от каждого края. Между метками расстояние равное ширине проема. Боковины профиля подрезаются под углом 45 градусов, начиная со стороны края профиля к поставленной метке и до основания профиля. После этого края профиля отгибаются, и получается П-образная конструкция.

Полученная заготовка надевается отогнутыми краями на стойки по бокам проема и поднимается на необходимую высоту. Закрепляется с помощью саморезов, которыми прикручиваются края профиля к стойкам. Также прикручиваются полученные косые ушки, которые образовались на основной горизонтальной части заготовки. Таким же образом формируется периметр и оконных проемов.

На этом формирование каркаса завершено. Можно переходить к процессу закрепления листов гипсокартона. Размеры листов стандартизированы: 1200х2000 мм, 1200х2500 или 1200х3000 мм. В большинстве случаев потолки в жилых помещениях выше и составляют минимум 2,75 м, так что одного листа по высоте может быть не достаточно. Предстоит добавлять небольшие полосы гипсокартона.

Первый лист, который будет установлен впритык к краю, чаще всего к прилегающей стене необходимо избавить от боковой фаски. Для этого по всей его длине с одной стороны обрезается полоса шириной 50 мм.

Результат работы

Особенности технологии монтажа

Чтобы потолок Кнауф прослужил не один десяток лет без снижения эксплуатационных и эстетических показателей, важно следовать четким правилам установки системы

Материалы и инструменты для проведения работ

Список материалов в расчете на 1 квадратный метр:

• потолочный профиль 28х27 по размеру периметра комнаты;
• профиль 60х27 мм длиной 3 м;
• подвесы прямые и регулируемые 0,7 шт./м2;
• крабы 1,7 шт.;
• удлинители профиля при условии, что длина стены превышает 3 м;
• дюбели и саморезы;
• листы гипсокартона 1 м2;
• шурупы LN 9 в количестве 1,4 шт./м2;
• анкера 0,7 шт.;
• шурупы TN 25 (клопы) 23 шт.;
• дюбели К6/35 по 2 штуки на каждый погонный метр направляющих профилей;
• шпаклевочная гипсовая смесь Кнауф 400 гр.;
• лента-серпянка 1,2 м;
• грунтовка глубокого проникновения Кнауф 100 мл.

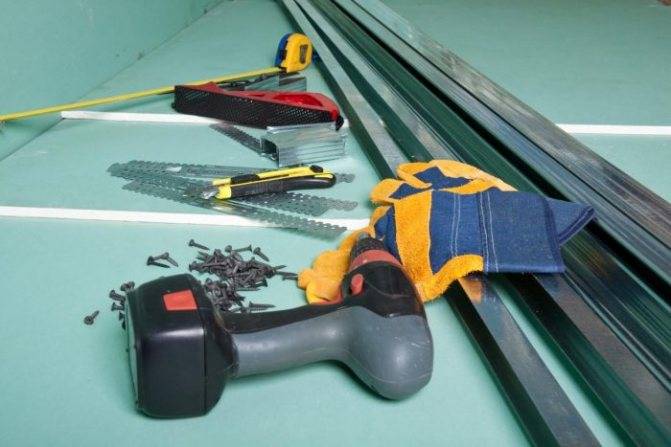

Список инструментов:

• болгарка с диском или ножницы по металлу;
• рубанок для среза фаски с листа ГКЛ;
• правило;
• уровень лазерный, строительный;
• рулетка;
• шнур малярный;
• острый нож для резки листов;
• перфоратор;
• шуруповерт.

Работы будут проводиться на высоте, потому пригодится прочная стремянка или стол, средства защиты для лица и рук.

Этап подготовки

Первое, что нужно сделать, это разметить потолочную поверхность для последующей фиксации деталей. Пригодится малярный шнур, лазерный уровень, карандаш и рулетка. Для начала найти самый пониженный угол в помещении, отложить от него по стене отметку монтажа профиля. Затем перенести отметку на все другие углы уровнем, соединить точки малярным шнуром.

По плоскости потолка разметить точки крепления ПП профилей. Шаг расположения 0,4 м, по чертежу просчитать зоны установки подвесов – шаг 0,4-0,6 м или реже, все зависит от сложности и массы системы.

Установка каркаса

Перед началом работ следует проверить расположение проводки в стенах, чтобы случайно не попасть при бурении в провода. Пригодится металлоискатель или схема проводки по квартире.

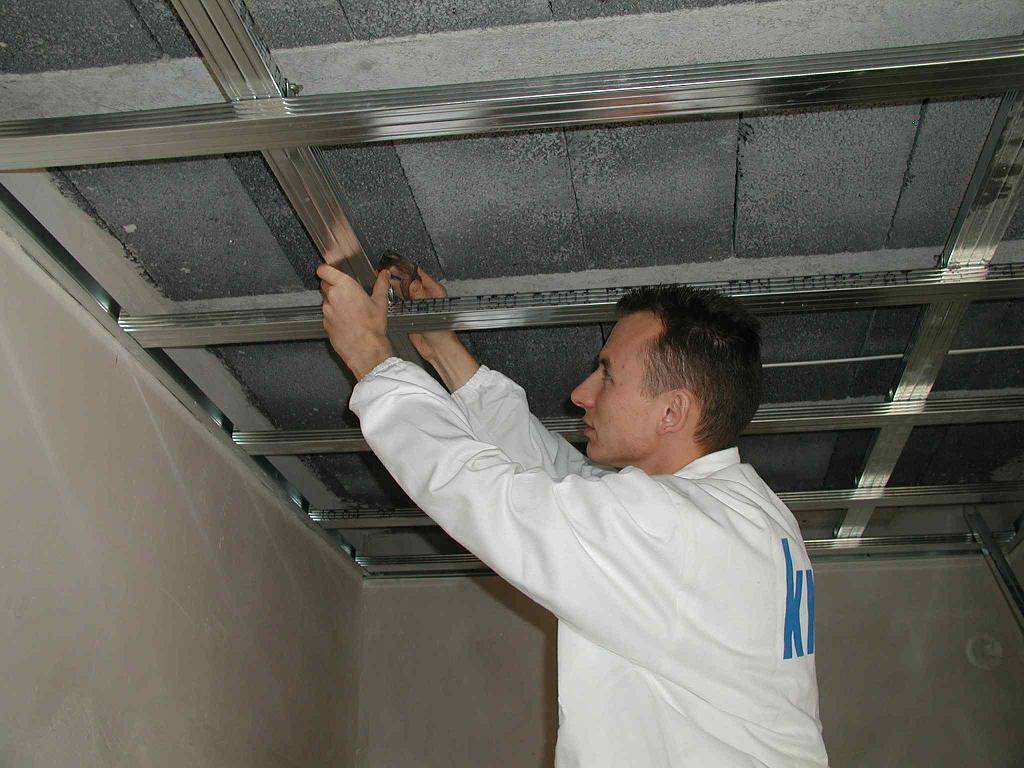

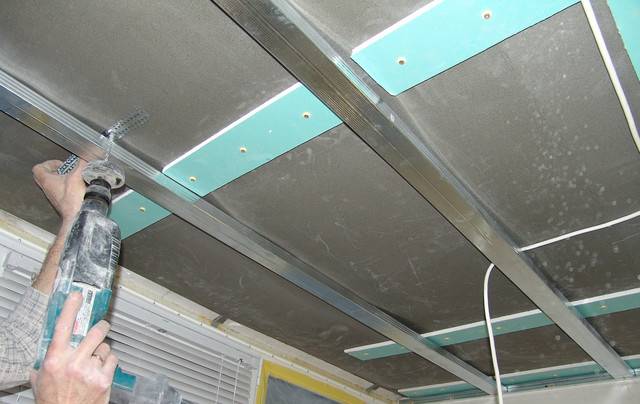

После проверки безопасности монтаж каркаса будет быстрым:

1. По границе черты на стенах закрепить направляющие элементы. Крепеж на саморезы или дюбели с шагом в 0,5 м.
2. Потолочная разметка показывает точки фиксации подвесов. Их прикручивать на 2 дюбель-гвоздя.
3. Нарезать потолочный профиль на куски нужного размера, завести концы в направляющие рейки на стенах, в средней части прикрепить к подвесам за уши с перфорацией – тут пригодятся короткие саморезы.
4. Установить поперечные рейки, соединяя с продольными крабами. На подвесы поперечные элементы не фиксируются.

После установки каркаса потолок будет «расчерчен» на ячейки равной формы с размером 400х400 мм. Теперь надо натянуть между направляющими деталями шнур и подровнять обрешетку по уровню плоскости – это делается регулировкой длины подвесов.

Выкладка листов гипсокартона

Технология монтажа гипсокартона Кнауф на потолок не отличается сложностью. Работы начать с угла или центра комнаты, стыки смежных плит укладывать так, чтобы приходились ровно на середину рейки. По торцам стыки плиток должны располагаться с условием, чтобы в точке не сходились 4 смежных угла. Смещение делается на шаг профиля в 400 мм.

Монтаж листов выполняется поочередно, фиксация саморезами, после закрепления всех элементов шляпки метизов заделать шпаклевкой. Вкручивать саморезы в центре листа нужно с шагом в 250 мм, по периметру шаг 150 мм с отступом от края элемента не менее 150-250 мм.

10944cookie-checkТехнология монтажа и стоимость потолочного профиля Кнауф

Инструкция по монтажу

Шаг 1

Определить тип будущего потолка — ориентироваться на отступ от перекрытия, высоту помещения, функциональные задачи потолка.

Выбрать тип каркаса — одноуровневый или двухуровневый.

Шаг 3

Собрать каркас из потолочных металлических профилей. Закрепить элементы инженерных коммуникаций (при необходимости).

Шаг 5

Заделать швы между листами универсальной гипсовой шпаклевкой с бумажной армирующей лентой. Или шпаклёвкой КНАУФ-Унифлот без применения ленты.

Потолок КНАУФ-Акустика

КНАУФ-Акустика — это крупноформатная звукопоглощающая панель, представляющая собой перфорированные гипсокартонные листы с обрезанными кромками C двумяфальцевымиидвумяпрямыми- и наклеенным на тыльную сторону звукопоглощающим слоем нетканого полотна

Подробнее

Технология монтажа

Если точно следовать технологии монтажа, то собранная конструкция прослужит не одно десятилетие при условии эксплуатации в нормальных условиях.

Инструменты и материалы для работы

Если для монтажа гипсокартона на потолок используется технология Кнауф, то для работы вам понадобятся следующие инструменты:

• шуруповерт;
• перфоратор;
• ножницы для резки металлических изделий или болгарка с кругом для работы по металлу;
• рубанок для выполнения фаски по краю листа гипсокартона;
• правило;
• уровни (строительный и лазерный);
• рулетка;
• малярный шнур;
• канцелярский нож для резки ГКЛ.

Кроме этого, вам понадобятся следующие материалы (в скобках указан расход на квадратный метр):

• ПН профиль марки Кнауф сечением 28х27 мм (количество равно периметру помещения);
• ПП профиль марки Кнауф сечением 60х27 мм (2,9 м.п.);
• прямой или регулируемый подвес (0,7 шт./м²);
• соединитель типа «краб» (1,7 шт.);
• элементы для удлинения профиля понадобятся, если стороны комнаты больше трех метров;
• саморезы и дюбели;
• гипсокартон марки Кнауф подходящей разновидности (1 м²);
• шуруп LN 9 (количество равно 1,4 шт./м²);
• анкерные элементы (0,7 штук);
• шуруп TN 25, который в народе называют «клоп» (23 шт.);
• дюбель К 6/35 (по 2 штуки на погонный метр направляющего профиля);
• гипсовая шпаклевка Кнауф (0,4 кг);
• армирующая лента (1,2 м.п.);
• грунтовка марки Кнауф (0,1 л).

Подготовка поверхности

Для начала выполним разметку потолочной поверхности. Для этого используем малярный шнур, лазерный уровень и рулетку. Находим самый низкий угол комнаты, для этого перемеряем все углы помещения. Потом от этого угла откладывает вниз величину понижения нашей конструкции. Отметку переносим на другие углы комнаты при помощи лазерного уровня. Затем все отметки соединяем горизонтальными линиями на стенах.

На потолочной поверхности выполняем разметку под ПП профили. Их обычно монтируют с шагом 40 см. По этой разметке отмечаем места установки подвесов. Их шаг равен 40-60 см, но может быть и реже в зависимости от сложности и веса всей конструкции.

Монтаж каркаса

Убедитесь, что в месте вкручивания крепежных элементов в стены не проходит проводка, потому что это может привести к поражению электрическим током и обесточиванию помещения. Если у вас нет схемы разводки электрических проводов в комнате, то можете воспользоваться портативным металлоискателем.

Каркас монтируем в такой последовательности:

1. По разметке на стенах крепим направляющие рейки. Крепеж выбираем в зависимости от материала стен. Шаг установки крепежных элементов равен 50 см.
2. По разметке на потолке крепим подвесы. Для фиксации каждого элемента используем по два дюбель-гвоздя.
3. Потолочные профили нарезают на отрезки требуемой длины и заводят их концы в направляющие на стенах. Среднюю часть профиля крепят к перфорированным ушам подвесов при помощи коротких саморезов.
4. Монтируем поперечные профили каркаса. Их соединяем с продольными рейками посредством соединителей типа «краб». Крепить эти элементы на подвесы не нужно.
5. В итоге получается каркас с ячейками 40х40 см. После этого натягиваем шнур между направляющими рейками на стенах и выравниванием положение каркаса в одной плоскости. Для этого регулируем длину подвесов.

Монтаж листов ГКЛ

Крепление листов гипсокартона начинают от угла или центра помещения. Стыки соседних плит должны приходиться на середину профиля. Торцевой стык плит в соседнем ряду должен смещаться так, чтобы в одной точке не сходились четыре угла. Обычно смещение делают на шаг профиля равный 400 мм.

Если на листе нет готовой фаски, то ее снимают рубанком до начала монтажа. Фаска делается под углом 22 градуса к плоскости листа и на глубину 1/3 толщины. Она нужна для шпаклевания и армирования швов.

Для фиксации плит гипсокартона используем самонарезающиеся шурупы. Крепежные элементы углубляют в тело материала, а это место потом шпаклюют. Шаг установки крепежей в центральной части листа равен 25 см, а по его периметру – 15 см. От края плиты саморез вкручивают на расстоянии не менее 15-25 мм.

Полезное видео

Характеристики

Комплектная система КНАУФ C 623 представляет собой полный комплект специально подобранных материалов, необходимых для создания однослойной или двухслойной облицовки стен на металлическом каркасе, закрепленном на базовой стене. Готовая конструкция потолка не является конструктивным (несущим) элементом здания.

Основные строительные элементы облицовки:

• гипсокартонный КНАУФ-лист (возможно в комбинации с КНАУФ-Термопанелью);
• металлические профили потолочный (ПП 60/27) и направляющий (ПН 28/27).

Полный состав комплектной системы и требуемое количество материалов на 1 кв. метр потолка см. разделе «Технические характеристики».

Каркасная система. Обшивка каркаса может производится одним или двумя слоями гипсокартонных КНАУФ-листов (ГКЛ). Сам каркас изготавленный из потолочных профилей (ПП 60/27) фиксируется на полу и потолке в потолочных направляющих профилях(ПНП 28/27) и крепится к стене посредством прямых подвесов(ПРП 60/27).

Кроме основных элементов, комплектная система включает необходимыедля решения конкретной строительной задачи технические решения, рекомендации по производству работ, а также инструменты и приспособления.

Все элементы комплектной системы С 623 производятся по современным технологиям, проходят строгий контроль качества, функционально ориентированы и в составе комплектной системы обеспечивают надежность всей конструкции в процессе длительной эксплуатации.

Состав комплектной системы

• по потребности заказчика.
• () в скобках даны значения для случая, когда высота облицовки превышает длину гипсокартонного листа.

Область применения

Область применения

Применяется в помещениях различного назначения, как при реконструкции, так и в новом строительстве с целью:

• отделки несущих конструкций из кирпича и бетона;
• устранения неровностей перекрытия;
• скрытого размещения инженерных коммуникаций;
• повышения звукоизоляции ограждающих конструкций;
• повышения теплоизоляции ограждающих конструкций;
• повышения огнестойкости ограждающих конструкций (в случаях, когда нормируется предел огнестойкости и класс пожарной опасности стен и обшивка с соответствующими пожарно-техническими характеристиками).

Применяются в жилых, гражданских и промышленных зданиях всех категорий (А, Б и В) с сухим и нормальным влажностными режимами по СНиП 23-02-2003 с целью сокращения трудоемких, мокрых процессов и продолжительности производства отделочных работ.

Поверхность облицовки предполагает последующую декоративную отделку, например, окраску, оклейку обоями и т.п.

Процесс монтажа включает следующие этапы работ:

• Разметку проектного положения облицовки на полу, потолке и базовых стенах.
• Монтаж каркаса облицовки С 623.
• Монтаж электрических и других, заложенных в проекте проводок, а также закладных деталей под массивное навесное оборудование.

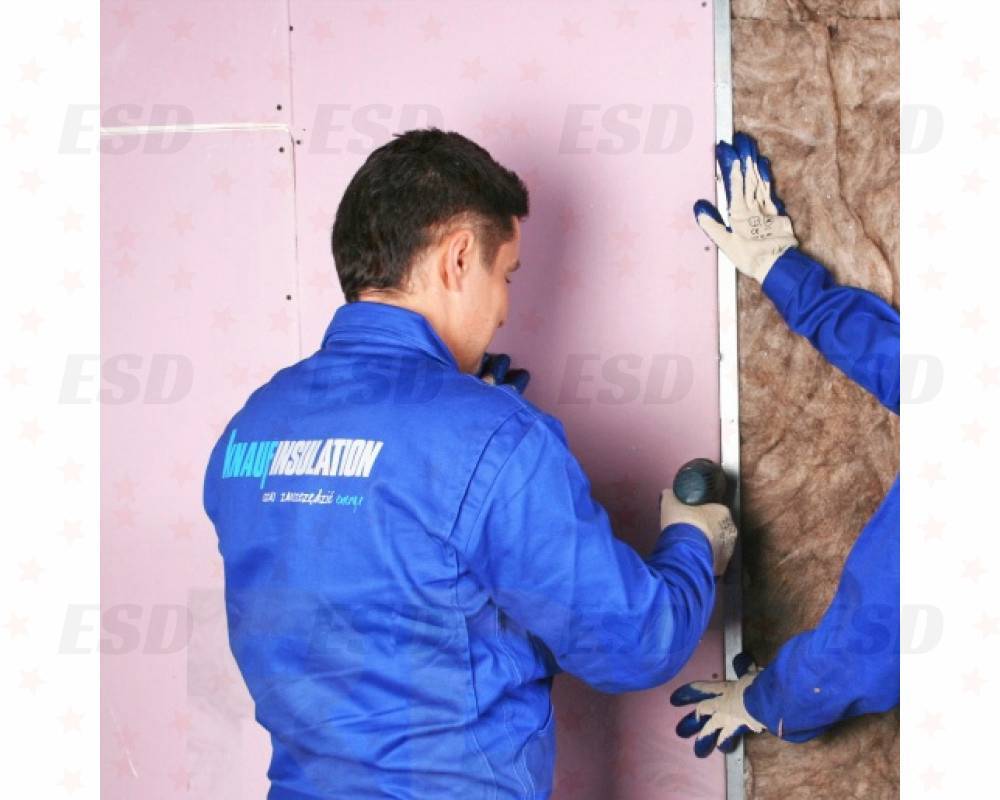

• Укладку и закрепление изоляционного материала, если это предусмотрено проектом.
• Установку вертикально ориентированных гипсокартонных КНАУФ-листов (ГКЛ).
• Установку угловых перфорированных профилей (ПУ 31/31) и их шпаклевание.
• Заделку швов между гипсокартонными листами, мест установок шурупов и грунтование под декоративную отделку.
• Произведение декоративной отделки облицовки после укладки лицевого покрытия пола.

Рекомендации

Монтаж облицовок следует выполнять в период отделочных работ (в зимнее время при подключенном отоплении), до устройства чистых полов, когда все «мокрые» процессы закончены и выполнены разводки электротехнических и сантехнических систем, в условиях сухого и нормального влажностного режима согласно СНиП 23-02-2003 «Тепловая защита зданий». При этом температура в помещении не должна быть ниже 10°С.

В условиях повышенной влажности (санузлы, кухни, ванные) рекомендуется использовать влагостойкие гипсокартонные КНАУФ-листы (ГКЛВ) в сочетании с металлическим каркасом, при этом необходимо учитывать, что в местах прямого попадания воды на стены (например, в ванных комнатах), поверхность листов следует покрывать гидроизоляцией КНАУФ-Флэхендихт.

Расположение электропроводки в пространстве каркаса облицовки должно исключать возможность её повреждения шурупами при крепления гипсокартонных КНАУФ-листов (ГКЛ).

В непрерывных облицовках следует предусмотреть устройство деформационных швов с интервалом в 10 -15 м.

Перегородки из гипсокартона по технологии Кнауф

Перегородки из гипсокартона по технологии Кнауф обладают множеством неоспоримых преимуществ:

1. используемые материалы соответствуют лучшим европейским стандартам,
2. цены умерены,
3. при монтаже мокрые процессы отсутствуют,
4. каждый этап работ контролируется,
5. надежность обеспечена самой конструкцией системы,
6. срок эксплуатации – длительный.

Комплексная система Кнауф – это специальный комплект тщательно подобранных материалов, из которых монтируется перегородка с обшивками из ГКЛ на металлическом каркасе, который крепится по периметру к строительным конструкциям. Вся система собирается поэлементно и обладает повышенной конструктивной жесткостью. Каждый из входящих в нее элементов производится по современным технологиям, обладает функциональной ориентированностью, проходит строгий контроль качества.

Основная область применения перегородок из ГКЛ по технологии Кнауф – отделка помещения сухим способом. В зависимости от требующих решения конкретных строительных задач используются перегородки нескольких конструкций. Их монтаж, соответственно, также имеет некоторые особенности.

Технические характеристики

Вес одного квадратного метра готового потолка около 13,5 кг,  он незначительно может варьироваться в зависимости от используемых листов. Например, во влажных помещениях, необходимо использовать листы ГКЛВ — влагостойкие, а для пожароопасных помещений предусмотрены листы ГКЛО – огнестойкие.

На один квадратный метр готового потолка необходимо:

• профиль направляющий кнауф пн 28х27 кнауф — на весь потолок в количестве равном периметру помещения
• профиль потолочный кнауф пп 60х27 – 2,9 пог.м
• соединитель 60х27 или, как их называют, «крабы» — 1,7 шт.
• подвесы с зажимами 60х27 и тяги к ним или подвес прямой 60х27 — 0,7 шт.
• соединители для профиля (если стороны помещения превышают три метра)
• гипсокартон КНАУФ- 1 м2 (ГКЛ, ГКВЛ, ГКЛО)
• крепёж (саморезы, дюбеля для крепления подвесов и профиля к стенам)
• Шуруп самонарезающийся прокалывающий LN 9 – 1,4 шт.
• Шуруп самонарезающийся TN 25 – 23,0 шт. Используют для скрепления ГКЛ листов с металлическим профилем.
• Анкерный элемент – 0,7 шт.
• Дюбель К 6/35 – 2 шт. на 1 пог. м профиля ПН 28/27.
• Армирующая лента (серпянка) – 1,2 пог.м
• Шпаклевка гипсовая КНАУФ (Фугенфюллер) – 0,4 кг.
• Грунтовка КНАУФ (Тигенгрунд) – 0,1 л.

Что нужно для установки профилей Кнауф : технологии

Из приведенной таблицы видно, что существует множество вариантов изготовления металлопрофиля в зависимости от особенностей применения в качестве элементов каркаса. Для каждого типа существуют свои особенности монтажа, поэтому можно рассмотреть весь процесс на примере установки подвесного потолка.

https://youtube.com/watch?v=gDVXdECc6cE

Для начала стоит ознакомиться с рядом правил:

• все ремонтные работы проводите в сухом помещении;
• потолочные профили для гипсокартона выбирайте от известного производителя (Кнауф, например);
• аккуратная разметка — обязательна, так как она позволит избежать грубых ошибок и сэкономить материал;
• перед установкой профиля необходимо дополнительно проверить разметку с помощью уровня;
• перед обшивкой нужно удостовериться в прочности всего каркаса, так как это позволит избежать «перекосов».

После того, как выбран дизайн потолка из гипсокартона и просчитан бюджет можно отправляться в строительный супермаркет. Там желательно приобрести:

• лазерный уровень;
• измерительный инструмент;
• дрель или перфоратор;
• ножницы по металлу;
• профили двух видов (направляющие и потолочные);
• подвесы;
• дюбели (анкера).

Кроме того, для создания плавных линий необходим вспомогательный инструмент для сгибания гипсокартона и металлопрофилей. Например, шило, игольчатый валик и специальный инвентарь для нарезки металла. Арочный профиль станет наилучшим решением для фигурных конструкций, так как согнуть его проще, чем другие виды.

Технологическая карта Кнауф

Типовая технологическая карта на отделочные работы с применением комплектных систем Кнауф была разработана для удобства в соблюдении правильной технологии устройства потолочных конструкций. Комплексные системы помогают монтажникам в расчете необходимого количества материала для потолка из ГКЛ, составлении карты – чертежа и правильной сборке конструкции.

Предназначение типовой технологической карты является разработка проектов производимых работ с ГКЛ, организации возведения конструкций. Помимо этого, технологическая карта является информационным пособием для профессионалов, занимающихся устройством подвесных потолочных конструкций из гипсокартона.

Технологическая карта Кнауф имеет ряд определенных требований, которые необходимо соблюдать при производстве работ, указывает расход материалов для разных размеров возводимых конструкций и точный порядок работ при монтаже.

Подвесной потолок по системе КНАУФ – интересная работа и возможность качественно разнообразить и обеспечивать самые эксклюзивные проекты, ведь вы всегда можете работать не только с одноуровневыми и многоуровневыми потолками и плоскостями, но и задействовать интересную архитектуру в работе. Если вы производите работы с гипсокартоном регулярно – технологическая карта, разработанная по системе Кнауф станет отличным помощником в ваших действиях и начинаниях.
