Монолитный ленточный фундамент для дома

Разновидности

Монолитные ленточные конструкции делятся на несколько типов, в зависимости от того, на какую глубину относительно нулевого уровня они помещаются. Учитывая этот параметр, есть:

Заглубленный – этот ленточный фундамент погружается на 50–70% по отношению к общей высоте основы, обычно на 1–3 метра ниже точки промерзания. Он будет самым прочным, поэтому применяется в основном для тех построек, которые будут создаваться из тяжелых материалов. Более того, такая основа позволяет построить еще и подвал или цокольный этаж

Здесь важно учитывать, что постройка заглубленного монолитного ленточного фундамента предполагает большие затраты на бетонирование и обширные земляные работы.
Мелкозаглубленный – такой тип монолитной ленточной жб основы применяется чаще всего. Здесь лента будет погружаться на треть собственной высоты, этого вполне хватит, чтобы сделать надежный фундамент с наименьшими тратами на строительные материалы

Такая конструкция позволяет сделать постройку из кирпича, блоков, древесины и других материалов.
Незаглубленный – эта ленточная конструкция вообще не входит в землю, она строится прямо на ней. Такую сделать проще всего, но подойдет она только для простых и легких (с точки зрения веса) сооружений – бань, сараев, летних кухонь и т. д.

Виды ленточных фундаментов по заглублению

Монолитные ленточные основы подходят почти под любые почвы, но их состав все же стоит учитывать при определении необходимого типа фундамента

Также потребуется принять во внимание и другие параметры, о которых рассказывается далее

Создание и монтаж армирующего каркаса

Армировать ленточный фундамент монолитного и монолитно-сборного типа необходимо для повышения сопротивления силам деформации и нагрузкам, которые воздействуют на основание в процессе эксплуатации.

Армокаркас состоит из следующих видов стержней:

1. Рабочая арматура — продольные пруты, воспринимающие изгибающие нагрузки.
2. Хомуты — поперечные горизонтальные стержни, связывающие армокаркас.
3. Вертикальные хомуты, связывающие стержни, расположенные в разных плоскостях.

При создании армирования для ЛМФ необходимо руководствоваться СП 63.13330.2012. Нормативы устанавливают следующие размеры сечения арматуры для различных типов конструкций:

• легкие дома, хозпостройки — 8-10 мм;
• дома из штучных материалов, бруса — 10-14 мм;
• тяжелые строения из кирпича, блоков — 14-18 мм.

Максимально допустимое сечение арматуры для малоэтажного строительства — 22 мм.

Для создания армирующих узлов фундамента применяются стержни класса А3 (А400) или А240, отличие между ними незначительное. Количество рабочих стержней в армокаркасе 4 или 6. Шаг поперечного армирования 20-60 см. Вязку армокаркаса необходимо производить при помощи вязальной проволоки с диаметром 0,6-1 мм. Лучше всего использовать для вязки специальный пистолет или крючок. В сравнении со сваркой вязка обеспечивает более высокую надежность. Применять сварку вместо вязки можно только на продольных прямолинейных участках каркаса (подробнее в ГОСТ 14098-91).

Угловые соединения арматуры выполняются следующими способами:

1. Жесткое внахлест или «лапкой». Концы стержней сгибаются под углом 90 градусов и соединяются друг с другом проволокой.
2. Г-образными хомутами. Хомут накладывается внахлест, внутренние стержни соединяются с внешними.
3. П-образными хомутами. Дополнительные стержни П-образной формы устанавливаются внахлест, создавая дополнительный каркас для вертикальных и горизонтальных стержней.

При армировании тупых углов стержень вверху изгибается, а снизу соединяется внахлест. В точке сгиба монтируется дополнительный хомут.

Зная план армирования и параметры используемой арматуры можно рассчитать необходимое количество и стоимость прутьев. Для армокаркаса на 4 прута расчет производится следующим образом:

• длину монолитной ленты умножаем на 4 и получаем длину продольной арматуры;
• длину монолитной ленты делим на шаг между вертикальными стержнями и умножаем на 4 — получаем длину вертикальных стержней;
• складываем оба значения и получаем общую длину арматуры для каркаса
• учитывая, что длина одного стержня составляет 6 м, полученную сумму делим на 6 и получаем количество прутьев.

Несъемная опалубка

Из ее названия становиться ясно основное отличие. Несъемные опалубки после заливки бетона и его затвердевания не снимаются и остаются неотъемлемой частью конструкции. В качестве материала для такого решения используют различные теплоизоляционные материалы, достаточно прочные для того, чтобы выдержать давление бетона в момент заливки и с низкой теплопроводностью, чем дополняют монолитную бетонную конструкцию, которая достаточно легко пропускает тепло и холод. В итоге получается стена с несколькими слоями, в которых бетон отвечает за надежность и прочность конструкции, а теплоизоляционный материал удерживает тепло и не допускает проникновения холода вовнутрь конструкции. Также такой способ обеспечивает более надежную защиту бетона от влияния внешних факторов, таких как влага.

Кроме этого могут применяться различные готовые панели из облицовочного материала, которые формируют опалубку для стен. Они также остаются частью конструкции и обеспечивают надлежащий внешний вид результата.

Для формирования несъемной опалубки своими руками в частном строительстве интерес представляет именно вариант использования блоков из теплоизоляционных материалов.

Пример несъемной опалубки

Из чего формируют несъемную опалубку?

В качестве материала для несъемной опалубки используются готовые блоки из пенополистирола или арболита.

Формирование несъемной конструкции

Процесс формирования стен и опалубки для заливки бетона с использованием несъемных конструкций достаточно прост. Для этого укладываются блоки пенополистирола или арболита в виде требуемой стены. Блоки соединяются друг с другом с помощью специальных замков, предусмотренных на них. Во многом процесс схож с сухой укладкой кирпичной стены, только без необходимой перевязки, то есть блоки размещаются ровными рядами один над другим.

Современные блоки для несъемной опалубки

Для качественной заливки и утрамбовки бетона блоки укладываются по несколько рядов, армируются и заливаются бетоном, который уплотняется и утрамбовывается. После этого приступают к укладке следующих нескольких рядов, и так далее.

В специальные пазы и непосредственно в пустоты блоков вставляется арматура, которая придаст всей конструкции дополнительной жесткости и предотвратит разрушение и растрескивание бетона. После этого останется лишь залить бетон.

Устройство сборного ленточного основания

Такой фундамент обустраивается в 2 этапа: подготовка и установка блоков.

Подготовка

Течение правильного строительного процесса невозможно, если предварительно не составлен чертеж, схемы, в которых будет указано все детали проводимой работы

Нужно обратить внимание, чтобы чертеж был составлен правильно, и вся информация была понятной – необходимо для точного соблюдения важных моментов. Также нужно точно определить параметры траншеи под фундамент: ширина, длина, глубина

После того как изучен чертеж и необходимые параметры траншеи, проводятся разметочные работы, а после – выемка грунта. Нужно постараться, чтобы после окончания этого процесса дно ямы обладало максимальной прочностью. Когда траншея готова, ставят колышки из дерева, способствующие определению глубины основания.

Проводится монтаж опорной подушки. Она должна представлять из себя двадцати сантиметровый слой утрамбованного песка, на который будет сверху ложиться железобетонный блок.

Монтаж блоков

Схема расположения элементов сборного основания Блоки при сооружении ленточного основания устанавливаются перпендикулярно к разбивочным осям по двум направлениям. Чтобы все выполнить правильно, нужно иметь чертеж и выполнять все процессы, создавая результат работы, максимально приближенный к указанным в нем требованиям.

Осевые риски оснований необходимо совместить с закрепленными ориентирами. Для этого до начала монтажа опорных элементов, по углам возводимого сооружения и в местах пересечения осей проводят монтаж блоков-маячков. Чтобы их установить ровно необходимо использовать специальную технику для геодезических исчислений. Только после этого можно проводить устройство основания, укладывая блоки.

При монтаже блока ориентируются на обрез предыдущего ряда (низ) и на разбивочную ось (верх). Свободное вертикальное пространство между элементами заполняется раствором, уплотненным армирующими стержнями диаметром около 0.2 см. Нужно проследить, чтобы лишний цемент убирался до затвердевания – упростит укладку гидроизолирующего материала.

Схема гидроизоляции ленточного основания

Блоки с наружной стороны защищаются с помощью гидроизоляции. Если этого не сделать – грунтовые воды их разрушат и в жилье будет проникать влага.

При прокладывании коммуникационных узлов сооружения, проходящих через элементы фундамента, пустующее отверстие между ними и стеной должно быть герметизировано. Для этого можно использовать просмоленную паклю.

Заливка монолитной ленты фундамента

Для заливки ленточного фундамента заказывается или замешивается бетон марки В17,5 или В20. Некоторые источники советуют применять бетон В25. В частном строительстве делать это нецелесообразно, разница в стоимости будет достаточно существенная, а несущая способность основания нисколько не снизится при использовании В20. По показателю морозостойкости применяется бетон F100-150, по влагостойкости — W6-8.

При заливке бетонного раствора необходимо соблюдать следующие правила:

1. Бетон должен заливаться слоями толщиной 10-20 см.
2. Каждый слой уплотняется виброинструментом так, чтобы не касаться армокаркаса.
3. Заливка следующего слоя должна производиться до схватывания предыдущего.
4. После заливки бетон накрывается полиэтиленом.

Железобетонный ленточный фундамент затвердевает в течение 25-28 дней. После того как бетон набрал необходимую прочность можно приступать к утеплению и гидроизоляции фундамента.

Монолитный фундамент с армирующим поясом нельзя оставлять в зимний период без нагрузки. Поэтому если вы планируете продолжить стройку весной, необходимо позаботиться о нагрузке, которая должна составлять не менее 30% от суммарной массы дома.

Что такое ленточный фундамент?

Ленточные фундаменты – замкнутые опорные конструкции, которые располагаются под несущими стенами здания.

Ленточный фундамент для дома бывает следующих типов:

• Монолитный ленточный фундамент – цельная железобетонная конструкция. Она максимально прочна и обладает прекрасными несущими характеристиками.
• Ленточный фундамент для дома сборный – в состав его входят различные элементы – фундаментные блоки, кирпичи, природный камень и проч. Если сравнить его с монолитным ленточным фундаментом, то качественные его характеристики будут чуть ниже.
• Комбинированный фундамент под строительство – конструкция ленточного типа, сочетающаяся, к примеру, со свайно-ленточной конструкцией.
• На картинке представлены также виды ленточного фундамента для частного дома, выделяемые по характеристикам грунта.
• Если почва не подвержена морозному вспучиванию, то возможен вариант мелкозаглубленного фундамента. Когда планируют массивные тяжелые постройки, то рекомендуется возведение заглубленных ленточных фундаментов.

Подготовка опорных площадок

Перед тем, как укладывать плиты перекрытия

, необходимо тщательноподготовить опорные площадки

• Должна быть обеспечена надлежащая глубина опирания . Для большинства типов многопустотных ПК в жилых зданиях опора на железобетонные конструкции должна быть не менее: — для ПК длиной до 4,2 м — 70 мм; — от 4,2 м до 6,0 м — 90 мм; — от 6,0 м до 7,2 м — 100 мм; — от 7,2 м до 12,0 м — 120 мм;
• Сборное перекрытие не следует опирать на стеновые материалы невысокой плотности . Ячеистый и керамзитобетон, поризованная керамика и даже эффективный кирпич не могут служить непосредственной основой. Самым надёжным решением будет устройство монолитного железобетонного пояса высотой не менее 15 см. Минимальное армирование — прямоугольный каркас из четырёх стержней строительной арматуры AIII диаметром 10 мм. Если пояса расположить не только в месте опирания ПК, но и замкнуть контур по всему периметру здания, это увеличит прочность сооружения. Менее затратный способ — соорудить опорную площадку из полнотелого кирпича не менее двух рядов высотой.
• Место опирания должно быть ровным, разница по отметкам минимальной . При необходимости можно сделать предварительную стяжку из цементно-песчаного раствора высокой марки.

Как опирать

Опирать следует по коротким сторонам. ПК под собственным весом на несколько сантиметров провисает вниз. Опора по боковым сторонам возможна, но нежелательна. Если ПК не раскладываются в точный размер, предпочтительным решением будет их немного раздвинуть и замонолитить разрывы, чем заводить в стены.

Сроки застывания и завершающие работы

Необходимо выдержать основу до полного застывания. Поверхность покрывают полиэтиленом, чтобы защитить от солнечных лучей. Первые 3-4 суток каждые 4 часа залитую ленту поливают водой. Влага позволяет снять нагрузку и выровнять внутренние слои материала. После в течение недели полив выполняют каждые 8 часов.

Снимают опалубку через 10 суток, а дальнейшие работы проводят через 28-30 дней.

Как только основа окончательно застынет, проводятся завершающий этап обустройства. Сначала засыпают пазухи чистым речным песком. Так можно вывести лишнюю влагу через дренажную систему. Засыпку выполняют с внешней и внутренней стороны, чтобы обезопасить фундамент от подтекания грунтовых вод.

Заливка отмостки – ещё один завершающий этап сооружения ленточного типа основы. Он позволяет защитить траншею от стекающих по стенам вод. По бетонной полоске влага попадает на примыкающую почву и отводится в дренажный лоток. Пренебрегать засыпкой и заливкой не следует, так как эти процедуры являются такими же важными, как и остальные этапы возведения фундамента.

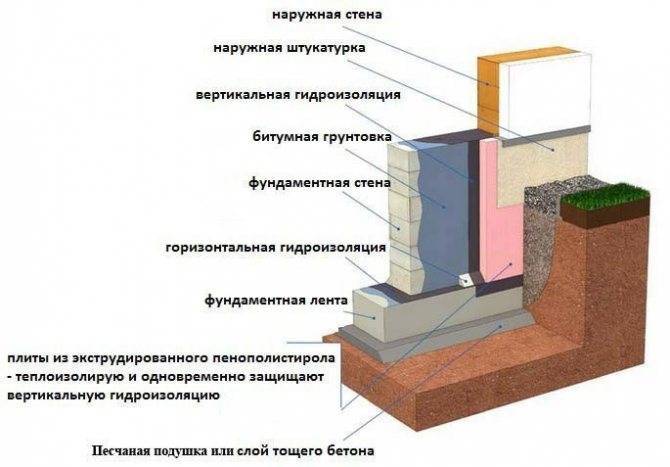

Гидроизоляция и утепление

От монтажа гидроизоляции специалисты отказываться не рекомендуют, так как влага попадает не только на бетон, но и на армирующий каркас, негативно воздействуя на стержни. Существует два её типа:

• Горизонтальная. Состоит из двух слоев рубероида, между которыми находится битумная мастика. Снизу лента изолируется до установки армирующих стержней, а сверху – после процесса застывания.
• Вертикальная. Сбоку на ленты наносят специальные материалы, защищающие бетон от попадания воды. Это могут быть различные пропитки, обмазки, оклеечные растворы. Наиболее эффективными считаются средства, которые полностью исключают проникновение влаги.

Чтобы избежать образования конденсата и оставить внутренние слои ленты в сухости, устанавливают утеплитель

Особенно важно выполнять данную процедуру в помещениях, где планируется сооружение подвала. В качестве наружного и внутреннего утеплителя ленты применяют пенофол, вспененный полиэтилен, пегополиуретан

Советы по выбору между двумя видами фундамента

Если стоит вопрос о том, какой фундамент дешевле – ленточный или монолитная плита, то чаще всего подрядчики ответят, что монолит, так как на него уходит больше материала. Но в некоторых условиях невозможно сделать «ленту» или её стоимость будет неоправданно высокой, поэтому плита может выйти удобнее и дешевле.

Важно понимать, что вопрос о выборе лучшего типа фундамента может возникнуть только в том случае, если есть возможность постройки обоих вариантов. Поэтому при таких случаях лучше всего проконсультироваться у специалистов, но если важно сэкономить средства, то следует выбрать ленточный фундамент. Также важным критерием при выборе является потребность в подвальном помещении, так как при плитном основании его сделать нельзя.

Также важным критерием при выборе является потребность в подвальном помещении, так как при плитном основании его сделать нельзя.

Если думать о том, какой фундамент лучше – плита или ленточный фундамент, то здесь нет однозначного ответа. Чаще всего требуется вначале произвести геологическую разведку, так как она покажет насколько хорошо подойдёт для выбранного участка тот или иной вид основы. Плита может «плавать» по грунту, а в хороших условиях «лента» выйдет дешевле, удобнее и более долговечной.

В этом видео показан разбор правильности выбора «ленты» или плитного основания

Если требуется построить не слишком тяжёлое здание на почве, которая не сильно проседает, а грунтовые воды глубоко, то рекомендуется выбрать ленточное основание, так как оно устанавливается быстрее, чем плита, а при наличии специальной техники для раскопки траншеи скорость вырастет в несколько раз.

Все работы по закладке фундамента рекомендуется проводить в тёплое время года, например, летом, так как он быстрее высохнет. Зимой при низких температурах бетон может разорвать при высыхании замёрзшей жидкостью. Но некоторые виды фундамента, например, сборная плита можно попытаться установить и зимой, если в этом есть острая необходимость.

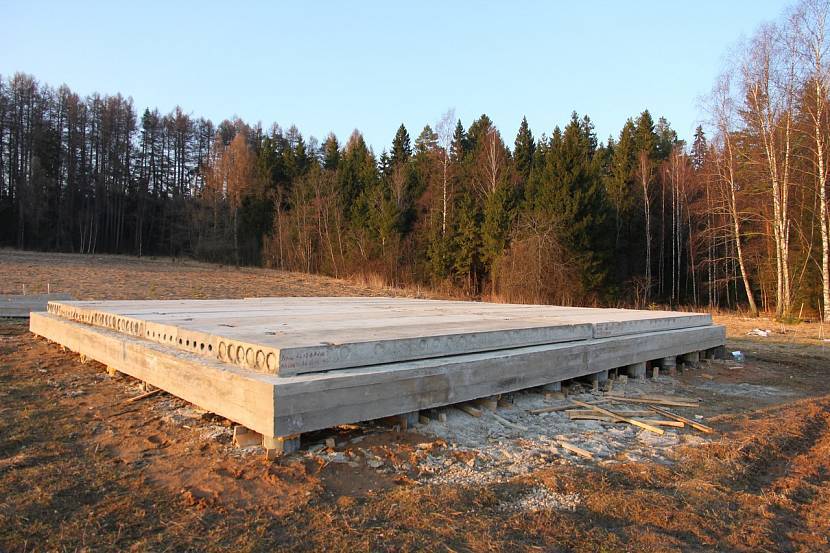

Пример сборного плитного основанияИсточник happy-fox.ru

Расчёт стоимости для 1 м2 монолитной плиты сложно произвести с высокой точностью, так как на это влияет много факторов, например, состояние почвы, наличие утеплителя и стоимость материалов, а также толщина самого основания. Предположительно 1 м2 будет стоить от 2 до 4 тыс. рублей, но эти значения не точны. На стоимость влияет сложность и дальность доставки материала, а также состояние самого участка для постройки. Чаще всего расчётная стоимость плитного фундамента в 1,5 – 2 раза выше, чем у «ленты».

Если погодные условия приводят к частому и сильному пучению грунта при понижении температуры, то лучше выбирать плитный фундамент, так как он более устойчив к сдвигам почвы.

В этом видео показан способ расчёта стоимости монолитной плиты

Гидроизоляция швов между плитами фундамента

Заполнение пустот между фундаментными плитами перекрытия (фото) Плитные фундаменты отличаются меньшей прочностью, чем монолитные конструкции, за счет использования фабричных железобетонных плит, соединенных между собой. Уязвимое место таких оснований – это стыки. Они могут быть различного размера, поэтому защищать от попадания воды нужно не только бетон, но и соединения. Делается это так:

1. Сначала устанавливаются плиты, и соединения между ними обмазывается бетонным раствором.
2. Плиты соединяются между собой и оставляются на несколько дней сохнуть.
3. Затем швы расширяются с помощью болгарки или ударной дрели.
4. На дно заливается жидкий битум, поверх него бетонный раствор.
5. На верхней кромке стыков укладывается полиуретановая нить и запаивается горелкой.

Таким образом, существует несколько методов гидроизоляции фундаментной плиты, метод выбирается индивидуально в зависимости от требований, так как каждый вариант гидроизоляции имеет свои недостатки и преимущества, играет важную роль и финансовый вопрос.

Достоинства и недостатки монолитной плиты для фундамента

Главное преимущество такого основания заключается в его несущей способности. Монолитная конструкция при небольшой толщине выдерживает многоэтажное строение, при этом усадка здания впервые годы эксплуатации будет минимальной.

Достоинства плитного фундамента при строительстве домов:

• минимизация земляных работ при обустройстве;
• долговечность конструкции, срок эксплуатации монолита составляет не менее 150 лет;
• не требует применения дорогостоящей спецтехники при устройстве;
• отсутствие частичных неравномерных деформаций, что приводит к крену и растрескиванию стен;
• не требует обустройства перекрытия первого этажа и чернового пола;
• исключает потерю тепла за счет монолитного основания и дополнительного утепления.

Такой вид фундамента считается более надежным, но и расходы на заливку бетона возрастают, поэтому его целесообразно использовать на участках строительства, где установка других конструкций недоступна. К недостаткам также можно отнести сроки производства работ, если заливка плиты делается поэтапно, то время сушки увеличивается. Обычно для полной готовности фундамента к возведению стен необходимо 30 дней, в зависимости от температуры и влажности воздуха.

Ленточный фундамент из сборного железобетона без устройства цокольного этажа.

бетонная подготовка блоки ленты фундамента ФЛ блоки стен фундамента ФБС армированная консоль отсечная гидроизоляция крупноформатный керамический блок Керакам 11,1 нф М150 облицовочный декоративный камень термоизоляционная вставка из экструдированного пенополистирола #50мм бетонный армированный пояс П-образный керамический блок опалубки плита перекрытия полнотелый кирпич М100-125 тёплый кладочный раствор теплоизоляционный слой из экструдированного пенополистирола #100мм крупноформатный керамический поризованный блок Керакам СуперТермо облицовочный кирпич гибкие базальтопластиковые связи кладки несущей стены и стены из облицовочного кирпича.

Выводы и советы домостроителям

В общем, выводы из статьи очевидны даже для невнимательного читателя. Нет никакого универсального ответа, какой из фундаментов выбрать для будущего дома, так как все зависит от конкретных особенностей будущего сооружения, климата и свойств грунта на участке.

• мелкгозаглубленный ленточный фундамент подойдет тем, у кого на участке почва стабильна, грунтовые воды проходят достаточно близко к поверхности, а дом не отличается излишней массивностью;
• глубокозаглубленный ленточный фундамент предназначен для тех же самых природных условий, но при этом дом намного больше, имеет более двух этажей, подвал или массивные кирпичные, каменные или бетонные стены;
• и, наконец, плитный монолит необходим, если участок вам достался со сложными почвами и высоким уровнем грунтовых вод.

Надеемся, что статья помогла вам определиться с правильным выбором.
