Дома из металлопрофиля: что такое и как строить

Виды опалубки для монолитного строительства

Съемная или несъемная опалубка – это основные технологии, применяемые как в многоэтажном так и частном строительстве. Разновидности инвентарядля монолитного строительства включают в себя использование щитовых металлических и деревянных конструкций.

Съемная щитовая опалубка

Представляет собой прочные стальные или алюминиевые щиты различных видов и размеров. Надежно соединены замками в цельную конструкцию, за счет чего появляется своеобразная емкость, для заполнения бетонной смесью и последующим внедрением желаемых архитектурных форм. Щитовая опалубка может иметь следующие разновидности:

• для стен,
• для фундамента,
• для колонн,
• для перекрытий.

Последний вид опалубки конструктивно отличается от остальных. В качестве палубного щита выступает ламинированная фанера, а основанием служат телескопические или объемные стойки.

Такой вид опалубки применяется, как правило, в многоэтажном строительстве и является самым бюджетным вариантов возведения зданий.

Для того чтобы в опалубке готовая бетонная смесь была уложена равномерно и без образования пустот и раковин, современные строительные компании применяют поверхностные или глубинные вибраторы, за счет которых обеспечивается равномерное растекание и укладка бетона внутри конструкции. За счет такого оборудования обеспечивается высокое качество поверхностей, а впоследствии требуется минимум затрат времени и средств на чистовую отделку, что также является плюсом данного вида строительства.

Преимущества	Недостатки
Большая этажность здания	Необходимость использования спецтехники для установки и демонтажа щитов
Высокая скорость возведения	Ограниченные формы монолитной конструкции
Низкая стоимость работ
Многоразовое использование инвентаря

Видео обзор современных видов опалубки

Несъемная опалубка

Такая опалубка представляет из себя готовые заводские формы из полистерола и других материалов, предназначенные для заливки бетона и не подлежащие демонтажу в будущем. Такая опалубка устанавливается с учетом индивидуальных особенностей отдельного проекта и может собираться в различные формы. Применяется, как правило, для строительства частных коттеджей до 3 этажей в высоту, реже для сооружения общественных зданий.

Вид завершенных бетонных поверхностей радует не всех заказчиков, поэтому для презентабельного вида построенного здания, некоторые предпочитают облицовывать их искусственным или натуральным камнем, а также другими качественными материалами. В случаи общественных зданий, при использовании такой технологии возведения, очень часть выполняют монтаж вентилируемых фасадов, за счет которых обеспечивается эффективная циркуляция воздуха в помещениях.

Блоки из пенополистерола обеспечивают зданию отличную звуко и теплоизоляцию, что уменьшает общую стоимость постройки.

Преимущества	Недостатки
Низкая стоимость работ	Низкая этажность строения
Разнообразие строительных форм	Необходимость финишной лицевой и внутренней отделки
Простота в использовании
Высокая скорость возведения
Высокая звуковая изоляция
Высокая теплоизоляция

Дома из несъемной опалубки

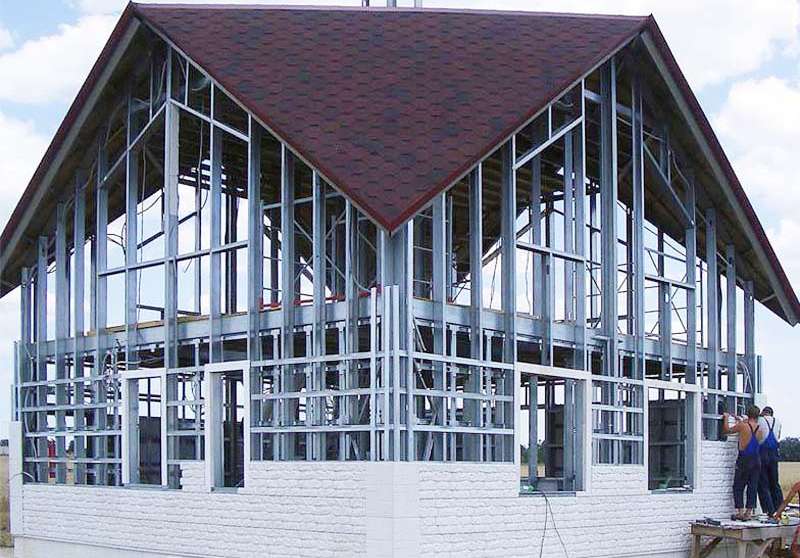

Самостоятельное строительство металлокаркасного дома

Установка каркаса одноэтажного дома из ЛСТК площадью около 100 квадратов занимает 2-4 дня при работе вдвоём. Необходимых инструментов всего два: шуруповёрт и заклёпочник.

Работы ведутся строго по инструкции. Деталировка размечена согласно сборочного чертежа и упакована по отдельности.

Детали могут поставляться крупными узлами высокой заводской готовности, при этом сложность работы снижается, а стоимость комплекта увеличивается. Вес готовой детали не превышает 100 кг, это предусмотрено для удобства сборки.

Если профиля разукомплектованы, на первом этапе следует разложить профили, формирующие одну панель, по стопкам. Стойки могут крепиться как по отдельности, так и собираться в плоскости. После горизонтальной сборки панель поднимается и прикручивается к нижнему обвязывающему профилю.

Установка оконных и дверных проёмов ведётся после зашивки каркаса снаружи, до укладки утеплителя. Утеплитель должен оставаться сухим.

Важно! Намокая, минераловатные утеплители теряют энергосберегающие и звукоизоляционные свойства. Мокрая минеральная вата при высыхании издаёт неприятный запах.

К чистовой отделке приступают сразу после возведения коробки дома, не прерывая строительство на усадку здания.

Индивидуальный дом, выполненный по технологии ЛСТК – отличное строение эконом-класса, обладающее всеми качествами для спокойной комфортной жизни. Посмотрите другие типы частных домов.

Сборка железных деталей – проще не бывает

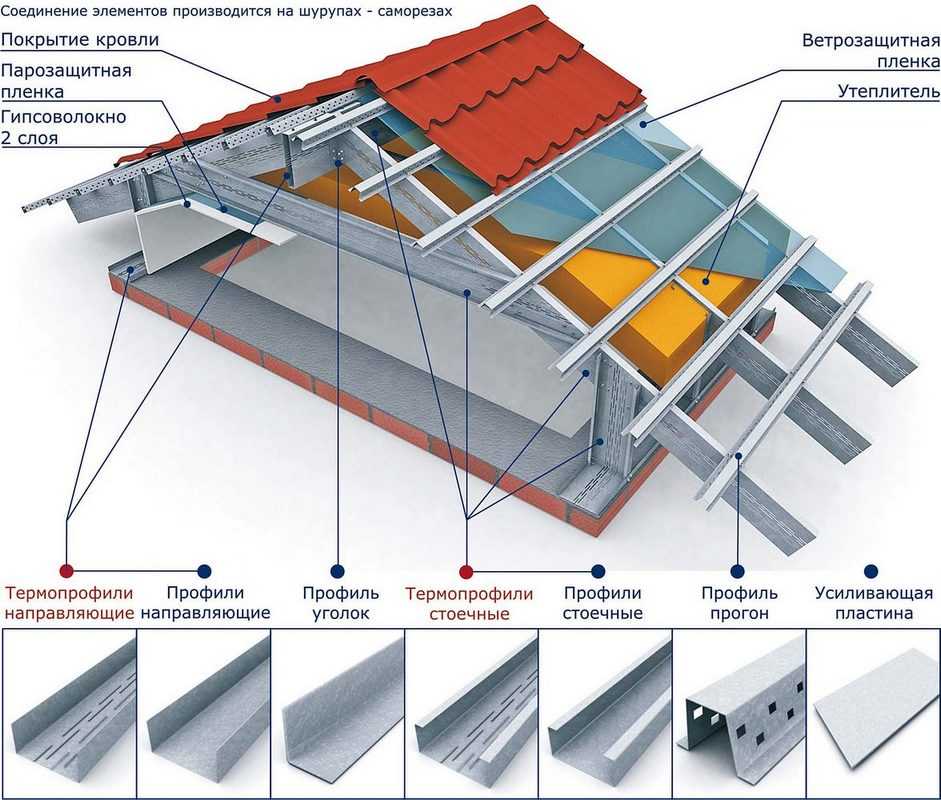

Технология возведения стен, перекрытий и прочих элементов каркаса под ключ по-настоящему простая. Доставленные с завода металлопрофили, как было отмечено, промаркированы. Народному умельцу нужно всего лишь правильно состыковать их своими руками, ориентируясь на схему, прилагаемую к комплекту стройматериалов.

Соединение отдельных деталей производится по отверточной методике. Это означает, что работы выполняются без использования сварочного аппарата.

Металлические элементы фиксируются между собой саморезами, винтами, болтами. Замерять, обрезать профили нет необходимости. Все просчитано на заводе. Каждый стальной отрезок, обработанный цинковым покрытием, имеет свое место. За счет этого время, затрачиваемое на сборочные работы, исчисляется буквально часами.

Отделка стен возведенного каркаса снаружи выполняется профилированными листами, ориентированно-стружечными плитами (ОСП), сэндвич-панелями, специальными теплоблоками. Последние из указанных изделий сейчас особенно популярны. Они имеют три слоя:

• Фасадный – делается из высокоплотного керамзитобетона.
• Утепляющий – пенополистирол ПСБ 25.
• Несущий – керамзит с порами.

Теплоблоки укладываются на цементную смесь либо на специальный клеящий состав. Декорируются они посредством окрашивания. Эту операцию удобнее всего осуществлять краскопультом.

Облицовку стен допускается выполнять деревянной либо пластиковой вагонкой, легким декоративным кирпичом. Если хочется придать дому особой экстравагантности, его обшивают материалами, имитирующими природный камень.

После установки ограждающих конструкций приступают к утеплению дома пенополистиролом, минеральной или эковатой. Эти материалы обязательно накрывают паровлагоизоляционной пленкой.

Теплозащиту разрешается производить при помощи пенополиуретана, газо- и пенобетона. Такие составы задувают в пространство между стенами, получая однородную прослойку повышенной плотности. Она эффективно удерживает тепло, обеспечивая в жилище комфортный температурный режим даже в суровые зимы.

Кровля металлокаркасных жилых строений обустраивается при помощи любых не очень тяжелых материалов – волнового шифера, рубероида, ондулина. Выбранные изделия монтируются на предварительно уложенный пароизоляционный слой. А сверху их накрывают гидрозащитной пленкой.

Прогрессивные современные технологии шаг за шагом входят в повседневную жизнь. Строительство – не исключение. В поиске золотой середины между ценой и качеством заслуживает особого внимания частный дом из металлокаркаса.

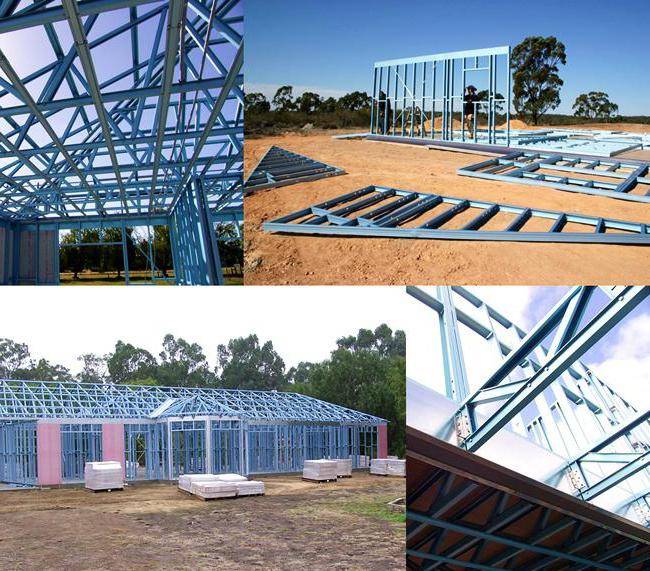

Лёгкие стальные тонкостенные конструкции, ЛСТК, разработаны в Канаде в середине 50 годов прошлого века. Технология задумывалась как альтернатива каркасным домам.

Практически аналогичный принцип лёгкого быстрого строительства тёплого, прочного здания дополнялся свойствами металла. В отличие от дерева, металл не обрабатывают антисептиками, каркас долговечен, не реагирует на перепады влажности. Кроме того, к минимуму была сведена доработка на месте строительства.

Технологию ЛСТК отличают:

• повышенные энергосберегающие меры;
• быстрая сборка без применения строительных машин;
• ведение строительства зимой;
• небольшой штат работников;
• отсутствие строительного мусора;
• возможность полного демонтажа здания.

К недостаткам технологии относят одно из её положительных качеств – небольшой вес. В районах с пучинистыми грунтами при длительных морозах промерзающий грунт расширяется, выталкивает конструкцию, не обладающую достаточной массой. Фундамент, эксплуатируемый в сложных условиях, просчитывается особенно тщательно.

Следующим негативным аспектом является отсутствие в России нормативной базы, регулирующей возведение домов данным способом.

Единого свода правил постройки зданий ЛСТК в России на данный момент не существует.

Если в погоне за прибылью производители уменьшают толщину профиля, количество цинка для обработки – это не соответствует стандарту, который должен регламентироваться определенными строительства.

Важно!
Необходимо выбрать производство, полностью соблюдающее технологию. Показателем качества является письменная гарантия
на комплектующие и работы. Есть и архитектурные ограничения – стена второго этажа может опираться только на стену первого этажа

Опирать конструкцию на перекрытие запрещено

Есть и архитектурные ограничения – стена второго этажа может опираться только на стену первого этажа. Опирать конструкцию на перекрытие запрещено.

Сборка каркаса

Детали, изготовленные на заводе с особой точностью, маркируются в соответствии со схемой сборки «скелета». Строительство дома из металлокаркаса облегчается тем, что каждый элемент и отверстие строго соответствуют утверждённому проекту. Для сборки прочного каркаса постройки не требуется особых умений и сложных инструментов: не нужно ничего отмерять, обрезать, подгонять.

Малоэтажные частные металлокаркасныедома обычно собираются бригадой из 3-5 человек.Болтовыми соединениями из вертикальных стоек и горизонтальных ригелей собираются поперечные рамы, которые устанавливаются на фундамент. Расчётную прочность строению придают закреплённые на рамах связи и растяжки. Затем монтируются стеновые и кровельные прогоны, обрамления под двери и окна. Собранный несущий каркас заполняется утеплителем и облицовывается.

Применение профильной трубы в строительстве

Для возведения жилых домов металлический профиль стали применять после того, как он зарекомендовал себя наилучшим образом в других отраслях строительства. Прямоугольные и квадратные трубы давно и успешно используют для сооружения:

Профильные трубы давно используют для сооружений различных конструкций.

• мостов, башен, подъемных кранов;
• опор ЛЭП, вышек мобильной связи, мачт;
• эстакад и мостов;
• строительных ферм различного назначения;
• промышленных галерей (на металлургических комбинатах, ТЭЦ, электростанциях);
• спортивных комплексов;
• выставочных, торговых павильонов.

Профильные трубы изготавливаются электросварным методом на сварочных станах. Это гарантирует точную геометрию изделий. Высокое качество подтверждается посредством приборов неразрушающего контроля. Профиль может изготавливаться из черного металла, оцинкованного или из нержавеющей стали. Последний вариант наиболее дорогой и обычно используется как дополнение (в т.ч. декоративное) к каркасу из более дешевого материала.

ООО ДИЗАЙН ПРЕСТИЖ

Этапы возведения каркасного дома

Дома из профильной трубы своими руками возводятся в определенной последовательности:

Фундамент. Для строительства каркасных домов можно использовать капитальное бетонокаркасное основание, а также некапитальное, например, на винтовых сваях. Дома на втором виде основания можно перевозить, так как являются транспортируемыми.

Монтаж каркаса. На этом этапе допускается использование готовых каркасов фабричного производства. Для сборки таких каркасов не требуется сварка, все элементы соединяются с помощью винтов. Не исключается самостоятельное возведение каркаса из профильной трубы

При этом важно не только следить за взаимным расположением элементов, но и контролировать качество соединений. Именно эти места считаются самым слабым местом при возведении каркасных домов из профильной трубы

Монтажные работы должны выполняться в направлении снизу вверх. При этом первыми устанавливаются стойки и колонны, для соединения которых используют горизонтальные элементы из трубок меньшего сечения. Для укрепления вертикальных элементов используют раскосы.

Монтаж кровли. Кровельная часть монтируется на самом последнем этапе основного строительства. При этом бригада строителей может быть разделена на две части: одна занимается кровлей, другая переходит к утеплению и отделке.
После окончания работ по монтажу каркаса можно приступать к внутренней отделке.

По мнению экспертов в области архитектуры металлокаркасные технологии в будущем займут лидирующие позиции. Это означает, что возведение каркасного дома из профильной трубы своими руками, позволяет получить определенные навыки, которые могут пригодиться не только в личных целях, но и в качестве дополнительной специальности.

Плюсы каркасных домов

Сегодня, когда стремительно развивается загородное домостроение, каркасные технологии стали одним из идеальных решений по застройке загородных поселков, тем более что достоинства каркасных домов уже выявлены на практике.

Среди наиболее явных плюсов застройщиками называется:

• Стоимость строительства – она самая низкая в пересчете на кв. метр, поэтому дома по этой технологии возводятся по всему миру.
• Быстрота возведения – на готовый фундамент индивидуальный каркасный дом монтируется за 1 месяц бригадой из 3 человек; со строительством фундамента и отделочными работами не более 2-х месяцев.
• Низкая теплопроводность – особенности конструкции и современные утеплители создают комфортный уровень жизни зимой и обеспечивают прохладу летом.
• Низкая теплоемкость – конструктивные особенности каркасного дома позволяют отапливать только необходимые на конкретный момент помещения, что приносит существенную экономию, а после длительного отсутствия – возможность быстро отопить нужные помещения.

• Эстетичность внутренних стен – каркасная технология позволяет уже в процессе возведения готовить каналы в стенах и прокладывать трубы водопровода, отопления, разводить электропроводку и монтировать систему вентиляции
• Облегченный фундамент – небольшой вес конструкций такого дома дает возможность заливать фундаменты мелкого заглубления, что значительно уменьшает расходы на строительство, потребность в материалах и сокращает сроки строительства.
• Отсутствие усадки – при строительстве каркасных домов используются сухие модули и материалы, они не дают усадки, не нарушают геометрию дома и позволяют сразу проводить работы по внутренней отделке.
• Экологическая безопасность – при строительстве каркасных домов используется натуральное дерево и материалы, изготовленные на основе натурального сырья, которые соответствуют санитарным нормам и безопасны для людей.

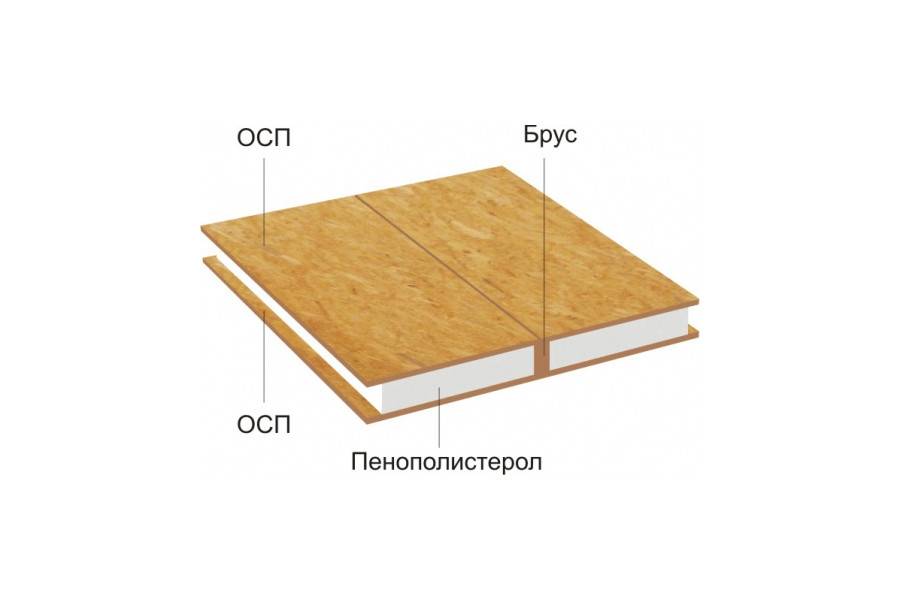

Панель для каркасного дома. Составные материалы

• Простота внутренней отделки – для обшивки стен и потолков внутри домов, используются современные плитные материалы, поэтому отделочные работы не требуют серьезной предварительной подготовки и значительно облегчаются.
• Длительная устойчивость к колебаниям температур – материалы, используемые в конструкции дома, позволяют эксплуатировать его круглый год, прогревая только периодически, даже зимой.
• Сейсмоустойчивость – каркасные дома, благодаря своей конструкции способны выдержать колебания магнитудой до 9 баллов, поэтому они очень популярны в Японии.
• Всесезонность строительства – для каркасного домостроения время года значения не имеет, так как полностью исключены «мокрые» строительные процессы, но если имеются залитые летом фундаменты. Зимой можно строить прри температуре до -15 °C.
• Простота строительства – так как каркасная технология не предусматривает объемных тяжелых конструкций, нет необходимости в специальной строительной технике, дом может возвести мобильная бригада, что также положительно влияет на уменьшение стоимости строительства.
• Легкий монтаж и демонтаж – при внесении в проект необходимых дополнений, каркасные дома становятся мобильными, их легко разобрать без повреждений конструкций и снова собрать на другом месте.
• Удобный доступ к внутренним полостям стен и перекрытий — это облегчает оперативное доутепление, ремонт и обслуживание коммуникаций.

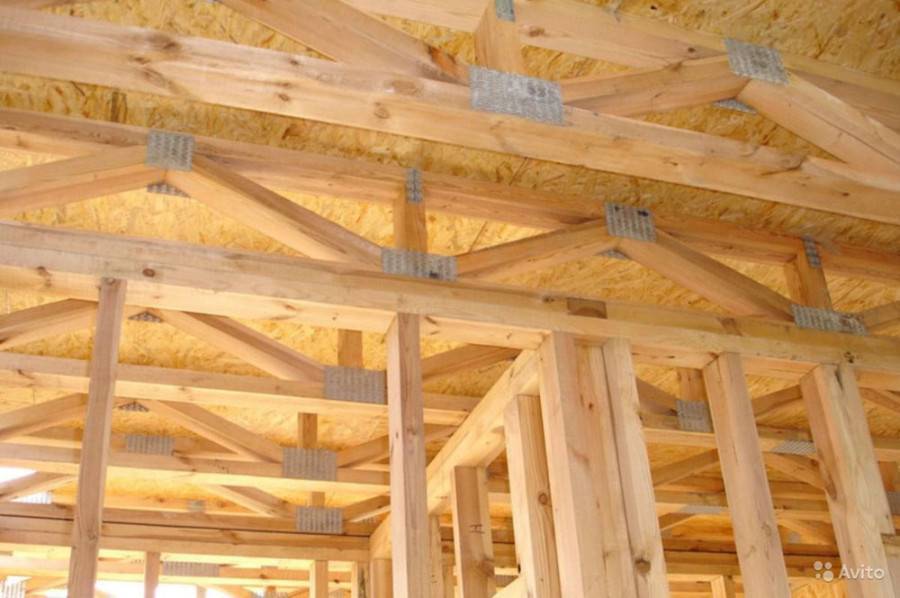

Устройство стен

• Ветроустойчивость – большие плоскости наружных и внутренних поверхностей стен, плотно уложенный утеплитель закрытый паро- и гидроизоляционными пленками, гарантируют защиту от ветра и движения воздушных потоков между улицей и помещениями.
• Микроклимат помещений – наличие дерева и других натуральных материалов, которые «дышат», поглощают и отдают влагу, в помещениях создается свой здоровый микроклимат.

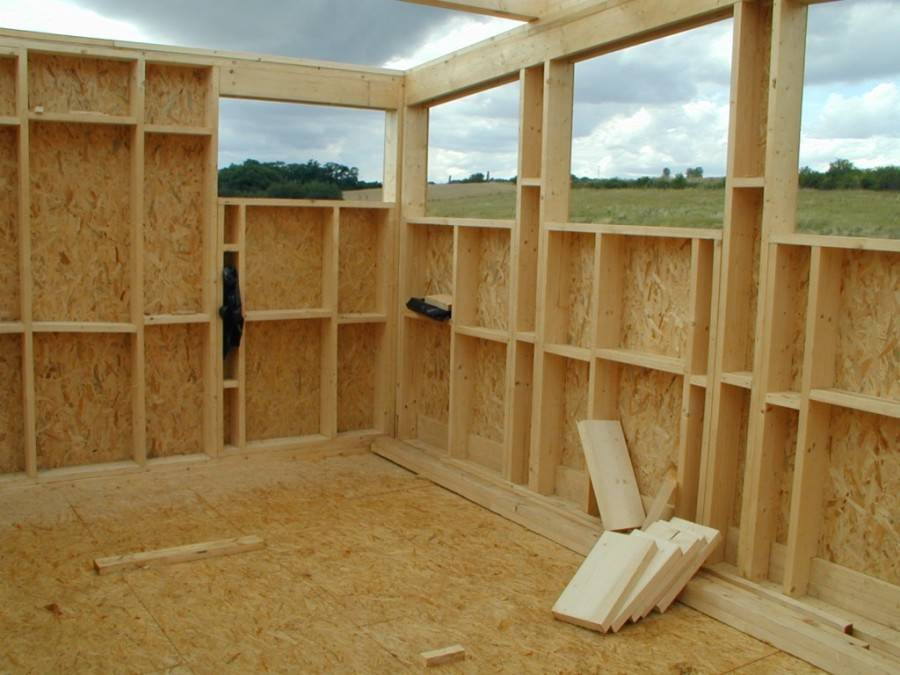

Каркас дома изнутри

Из сказанного видно, что каркасные технологии имеют массу достоинств, но нельзя забывать и про недостатки каркасных домов.

Проекты и стоимость домов

Стоимость каркасного дома из металла включает в себя расход на

монтажные работы.

Можно немного снизить стоимость готового дома, заказав стандартную сборку здания. Сама цена на жилье не сильно отличается от аналогичного из дерева или кирпича. Двухэтажный коттедж из сэндвич панелей, с размерами 7х10 метров будет стоить около 1,7 млн. рублей. Впрочем, цена зависит от комплектации дома. Если заказывать только теплый контур, то стоимость «коробки» составит около 1,32 млн. руб. Дом с черновой отделкой стоит около 1,75 млн. руб.

Проекты домов из металлокаркаса отличаются разнообразием:

Дом из металлокаркаса в стиле фахверк

Небольшой дом из металлического каркаса с мансардным этажом, общей площадью 72 м. кв, предназначен для проживания семьи с детьми. Дом удобен в пользовании, с достаточным количеством жилых комнат. В строительстве используется черный металл для изготовления несущих конструкций и оцинкованный термопрофиль для стеновых панелей. Соединяются элементы конструкции дома с помощью самонарезающих винтов.

Коттедж возводится без применения спецтехники.

Одноэтажный дом из металлокаркаса с гаражом

Выполнен из металлических конструкций, которые выдерживают необходимые нагрузки. Внешняя отделка – декоративная штукатурка. Возможны варианты отделки – кирпич или сайдинг. Тип крыши – металлические балки, покрытие кровли – металлочерепица.

Классический дом с мансардой

Достаточно часто покупатели предпочитают проекты двухэтажных домов или коттеджей с жилой мансардой. Ограничений в конструкции нет – проект можно выбрать с гаражом, балконом и другими пристройками.

Порядок сборки

С завода весь материал приходит упакованный в пачки. На каждой детали стоит маркировка, такая же маркировка присутствует на рабочих чертежах. Собирается каркас дома ЛСТК как конструктор: все уже готово, даже проштампованы отверстия под метизы. Ставите детали на место, совмещаете пазы и устанавливаете крепеж. С обирается металлокаркасный дом в точности также, как из деревянных брусков. Если обозначить этапы коротко, пошагово все выглядит так:

Каркас стального дома готов. Осталось утепление и отделочные работы. Оно замечание: как бы не хотелось сэкономить, обрешетка должна собираться тоже из металла. Одинаковые коэффициенты расширения — это именно то, что способствует высокой прочности таких сооружений. При соединении металла и древесины такого не достигнуть: крепления постепенно ослабевают. Особенно это критично в регионах с повышенной сейсмоактивностью. Но и в более спокойных регионах от дребезжащей отделки мало радости.

Можно построить самостоятельно?

Если речь идет о том, чтобы собрать пришедшие с завода детали в одну конструкцию — то запросто, но с помощниками. Вся работа состоит в отыскивании нужной детали и установке ее на место, указанное в чертежах. Поначалу сложно, потом — освоитесь.

Если под «строительством металлокаркасного дома своими руками» подразумевают его сварку из профильной трубы, то дело это неоднозначное. Если строить собрались небольшой дачный домик, то вопросов нет: каркас можно поставить по тому же принципу, что и деревянный и для одноэтажного строения для угловых стоек достаточно трубы 80*80 мм, а для промежуточных можно взять меньше. Но шаг установки все равно диктует утеплитель: расстояние в просвете должнобыть 58-59 см (чуть меньше стандартной ширины минеральной ваты).

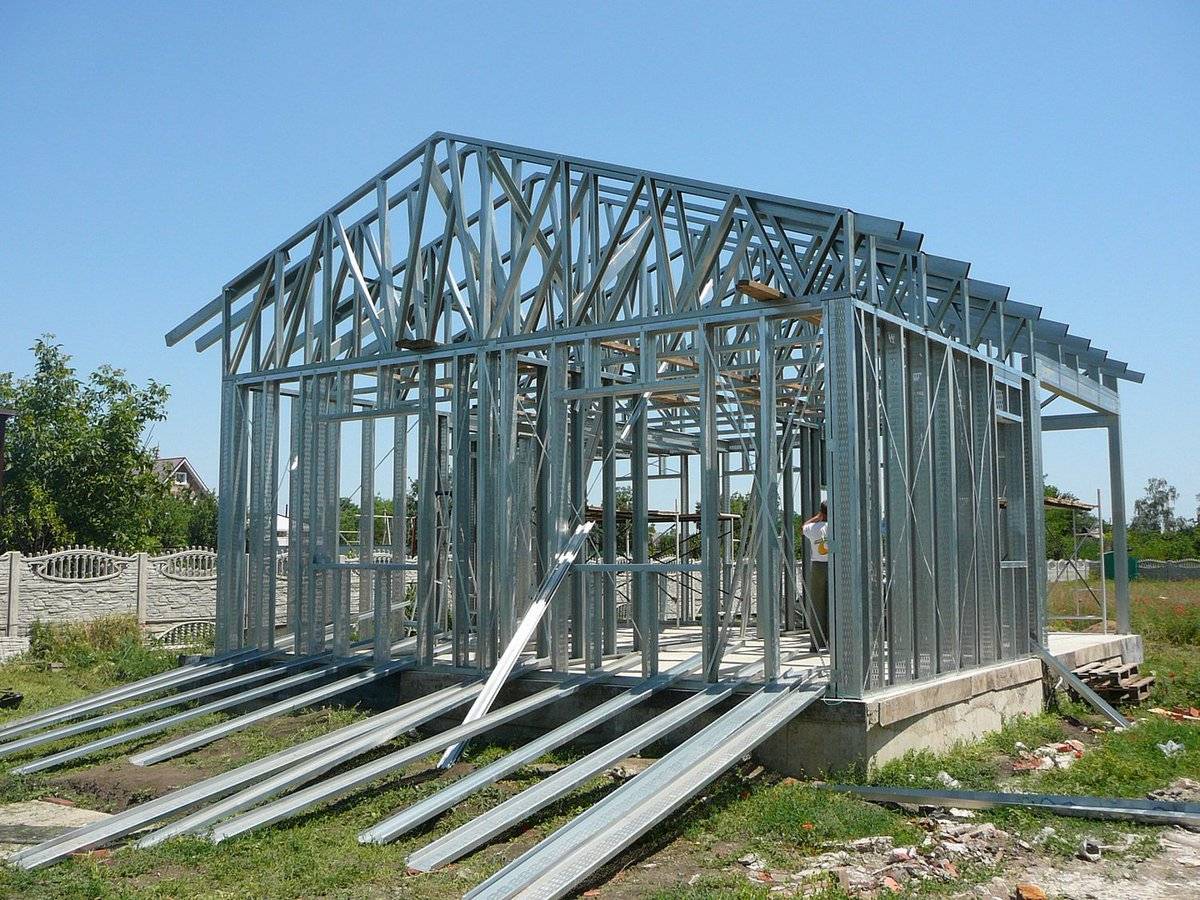

Собранный скелет дома из специального оцинкованного профиля

Единственное, что нужно помнить: при использовании профильной трубы мостики холода будут обязательно. Тогда само утепление потребуется сделать в несколько слоев, перекрывая утечки тепла, что решит проблему. Один слой традиционно ставится в распорку между стойками. Сечение профильной трубы далеко не 200-250 мм, которые необходимы для утепления дома в Московском регионе (под минеральную вату). Потому под недостающие слои устраивается поперечная обрешетка (с одной или двух сторон — решайте сами). Получается, что между стойками утеплитель уложен вертикально, а по обрешетке — горизонтально. Мостиков холода стало значительно меньше.

Со стороны помещения утеплитель закрывается пароизоляционной мембраной (она не должна пропускать влагу в утеплитель). Со стороны улицы на него закрепляется ветрозащитная паропроницаемая мембрана с гидроизоляционными свойствами. Она выолняетсразу три функции:

• защищает от ветра,
• не дает попасть конденсату или случайно попавшим осадкам в утеплитель,
• выводит из утеплителя пар, который туда все равно проникает из помещения (несмотря на пароизоляцию).

Только при таком пироге и наличии между наружной мембраной и отделочными материалами вентазазора можно быть уверенным в том, что утеплитель не будет мокнуть. Только для того чтобы вентзазор работал, необходимы еще вентиляционные отверстия внизу стены и негерметично заделанный выход под кровлю сверху: поток воздуха между наружной отделкой металлокаркасного дома и ветрозащиной мембраной должен проходить не встречая препятствий.

Для вдохновения — видео, на котором снят процесс сваривания дачного домика из профильной металлической трубы. Тем, кто умеет варить металл, сделать металлокаркасный дом своими руками из трубы не составит труда.

О том, из чего еще можно быстро построить дом читайте тут.

Технология сборки

Производство каркасного дома проводится в несколько этапов.

Этап проектирования подразумевает составление документации для завода, который изготовит профили для сборки каркаса. Даже если возводить дом планируется самостоятельно, на этом этапе необходимо прибегнуть к помощи специалиста. Неправильно изготовленные детали каркаса могут сделать строительство невыполнимой задачей. Поэтому стоит выбрать и воплотить в жизнь один из трех вариантов:

• Выбрать готовый проект дома. Наиболее дешевый вариант. В многообразии вариантов, разработанных дизайнерами, почти наверняка найдется решение, сочетающее в себе приемлемую цену и достаточно высокое качество.
• Выбрав готовый проект, заказать его видоизменение под собственные нужды. Сюда может входить изменение внутренней планировки, добавление новых элементов (эркера, мансарды и т.д.) или наоборот, отказ от усложняющих деталей с целью удешевления строительства.
• Заказать разработку проекта «с нуля». Это наиболее дорогой и требующий времени вариант. Но зато он гарантирует, что дом получится уникальным по дизайну и по-настоящему удобным именно для вашей семьи.

Когда проект готов, элементы каркаса и панели утеплителя изготавливаются, а в это время ведут работы по созданию надежного основания для будущего дома. Небольшой вес позволяет применить свайный фундамент или технологию, основанную на использовании опор СВС. Оба способа позволяют сделать фундамент довольно быстро.

Дальше производят сборку каркаса. По сути, эта процедура напоминает игру с детским конструктором, только детали очень большого размера. Поскольку все элементы изготовлены заранее, не надо тратить времени на проведение замеров и сверление отверстий. Собрать каркас полностью можно за несколько суток.

Каркасный дом своими руками читайте в статье: здесь

На следующем этапе каркас обшивается панелями утеплителя. В целом, этот этап аналогичен работам, проводящимся при строительстве домов на деревянном каркасе.

Когда этот этап окончен, в дом заводятся коммуникации и проводится отделка помещении и фасада.

Популярность каркасной технологии строительства

В общем на популярность каркасной технологии прямо пропорционально влияет формирование ценовой политики. В нашем регионе наиболее популярна канадская технология строения каркасных домов. Развивающаяся широкими шагами строительная индустрия, позволяет возводить дома-конструкторы в краткие сроки даже самостоятельно, без задействования дополнительных ресурсов: человеческих или технических.

Каркасную технологию наши строители позаимствовали у США и стран центральной Европы, которые почти на 70% перешли на каркасное строительство.

Степень развития строительства каркасных конструкций в нашей стране существенно отстает в силу не слишком благоприятного климата.

Способы установки столбов

Столб для забора выполняет одновременно две функции. Надземная часть опорной трубы – несущий элемент конструкции пролета, а подземная – часть фундамента. А так как труба по сути свая, то и способы установки такие же:

Забивной. Из-за высоких ветровых нагрузок на сплошное ограждение этот способ применяют редко и только для плотных грунтов. Часто используют разборную конструкцию, когда вбивают только подземную часть с оголовком, к которому крепят профильную трубу.

Так выглядит разборная опора с забивной подземной частьюИсточник orgtorg.org

Винтовой. Это стандартная технология установки винтовой сваи в облегченном виде (с меньшим диаметром лопасти). Как и в предыдущем способе, есть вариант разборной конструкции.

Винтовая опора для забора из двух видов профиляИсточник tr.skopelitissa.com

Простой и надежный способ установки опор для легких огражденийИсточник vdom.cn.ua

Комбинированный. Используют для грунтов со слабыми несущими свойствами. Трубу вкапывают на расчетную глубину, а сверху «связывают» монолитным мелкозаглубленным фундаментом. Этот тип основания применяют и для комбинированных заборов, у которых вокруг трубы выкладывают столб из кирпича или камня.

Ленточный фундамент для забора выдерживает серьезные ветровые нагрузки в условиях открытого пространстваИсточник analytspectr.ru
