Мангал из бочки
Металлическая бочка емкостью 10-25 л может стать хорошим подручным материалом для изготовления мангала. Закрытая со всех сторон емкость – это практически готовый короб. Надо только немного ее усовершенствовать. Возможны такие варианты:
- Разрезание бочки пополам. Далее в ее боках сверлятся вентиляционные отверстия, а на дне одной из половин закрепляется перфорированный поддон.
- Более прочная конструкция получается следующим образом. Отступив от дна и крышки 10-12 см, следует прорезать бочку до средины в радиальном направлении, а затем после горизонтального пропила удаляется часть бочки. Это и есть рабочая часть мангала, где устанавливаются шампуры. Вырезанную часть можно шарнирно закрепить так, чтобы она исполняла роль откидной крышки. Не следует забывать об вентиляционных отверстиях и поддоне.
Другой вариант – две ножки, приваренные к днищу и крышке бочки. Наконец, можно использовать оригинальную подставку. Ее можно сделать из второй бочки, с которой срезана крышка, а на боках сверху вырезаны полукруги, в которые устанавливается короб.
Классификация мангалов с чертежами и фото
Из всех параметров металлических жаровен более-менее постоянной величиной остается только высота стенок (бортика): она обычно находится в пределах 13-15 см. Если сделать меньше, близко расположенные угли будут жечь мясо, если поднять выше, для нормальной прожарки понадобится много углей. А у нас не всегда есть возможность или желание ждать, пока приготовится достаточно большое их количество. Так что 13-15 см — самый разумный выбор.
Все остальные размеры мангалов из металла выбираете исходя из ваших личных предпочтений или обстоятельств:
- Ширина зависит от размера используемых шампуров. Она должна быть на 8-10 см меньше. Если шампуры у вас 50 см (без учета ручек), соответственно, ширина мангала — 40-42 см.
- Длинна мангала зависит от того, сколько одновременно шашлыков вы планируете жарить. Расстояние между ними — порядка 8-10 см. Вот и считайте. Если одновременно нужно уложить 8 шампуров, то нужна 72-90 см длинна — в зависимости от того через 8 или 10 см будете их размещать. В самодельных мангалах в длинных стенках часто делают выемки под шампур. Выемка может быть треугольной или округлой — кто как приспособится. У всех свои представления о том, какой мангал лучший, но есть безусловно красивые варианты
- Высота ножек — дело сугубо индивидуальное. Кто-то не любит наклоняться, и ему требуется высота около 70-80 см, а кто-то может жарить сидя на корточках. Высокие ножки чаще делают у сварных мангалов, которые стоят возле дома или на даче. У переносных моделей, в целях экономии, они чаще небольшие — около 20-30 см.
- Толщина металла. И снова-таки два подхода. Если вы собираетесь сварить мангал и поставить его, можно использовать более толстый металл — 3 мм и больше. Если же это будет сборная модификация, которую перевозят в багажнике или вообще несут в руках, то использовать лучше не более 2 мм. Если вам кажется, что это слишком мало, можно дно сделать из 3-ки, а остальные стенки из более тонкого металла.
Еще иногда делают на дно вторую пластину с продольными отверстиями по типу колосников. Наверное, это нужно для того, чтобы не выгорал металл на дне, но вполне можно обойтись и без этой детали.
Конструкции мангалов из металла особым разнообразием не отличаются. Это жаровня на ножках. Габариты жаровни и высота ножек — это все изменения. Есть, конечно настоящие произведения искусства, а есть варианты попроще, для выезда на природу.
Преимущества крытых мангалов
Если на территории вашего дома есть достаточное количество свободной площади, и вы хотите, чтобы она приносила пользу, то у вас есть уникальная возможность обзавестись собственным мангалом с крышей. Во многих строительных гипермаркетах в ассортименте представлены данные конструкции по самым разнообразным ценам. Они отличаются не только своим размером, но и впечатляют красотой декора. Если вы хотите, чтобы мангал из металла с крышей выполнял роль своеобразного декора, то вам непременно стоит присмотреться к кованым изделиям. Но будьте готовы к тому, что цена вас неприятно удивит.
Выход есть – сделать мангал своими руками. Даже если у вас нет навыков в проектировании и создании таких атрибутов досуга, верьте в свои силы и все получится. Кроме того, вам понадобится схема, которую можно с легкостью найти в интернете. Вы сами можете подобрать наиболее подходящий для себя мангал, исходя из собственных предпочтений и виденья готового металлического изделия. Используя чертежи и правильно подобранные материалы, вы можете реализовать свои самые смелые идеи во время работы над конструкцией. Первым делом вам необходимо определиться, какой основной материал будет использоваться. Сегодня популярны мангалы из металла и кирпича. Несмотря на то, что, если говорить о втором варианте, камера жаровни в любом случае будет закрытой, от накрытия отказываться не стоит, так как человек, который будет отвечать за готовку мяса или овощей, также будет нуждаться в защите от возможных осадков.
Делаем мангал из металла с дымоходом и казаном своими руками под беседку
Если предполагается, что конструкция будет находиться в беседке, то нужно сделать дымоход. Для этого нужно знать некоторые особенности самостоятельного изготовления.
Чтобы определить высоту дымовыводящей трубы и ее сечения можно воспользоваться формулой, но она настолько сложная, что ее редко применяют. Легче площадь канала поделить на площадь топки.
На графике указываются труба с различным сечением.
Так как в расчеты берется небольшое количество параметров, то могут быть небольшие погрешности.
Над металлическим сооружением для приготовления шашлыков, чаще всего устанавливают специальный дымосборник с дымоходом. Размеры рассчитываются в индивидуальном порядке. Нужно понимать, что на высоте около 5 см над шашлыком должен собираться дымок, который под действием тяги будет уходить в дымоходную трубу.
Закрепить дымовой колпак к крыше беседке можно самостоятельно. Мангал с казаном будет выступать в качестве отдельного сооружения, которое можно переносить при необходимости.
Существует множество вариантов крепления, которые отличаются механизмом изменения положения. Рассмотрим один пример с длинным болтом. Благодаря такому способу, колпак можно будет опускать при необходимости или поднимать.
Предварительно нужно сделать основание на крыше и закрепить гайку при помощи сварочного аппарата. А самому колпаку нужно приварить кольцо, диаметр которого чуть меньше головки длинного болта.
К колпаку нужно присоединить дымоход, высота которого над уровнем крыше должна быть не менее 50 см.
Под таким дымосборником можно установить мангал, с возможностью использования казана. Если вы обладаете опытом сварочных работ, то хорошим вариантом является такая модель.
Преимущества металлических мангалов перед другими
Основные достоинства и недостатки конструкций зависят от того, какие модели принимать во внимание
Тонкостенные варианты и их достоинства
- Мобильность и простота перемещения;
- Легкость конструкции;
- Компактность и возможность установки в любом месте — в беседке, дворике или патио;
- Доступность по стоимости.
Детали для изготовления конструкций штампуются из тонких металлических листов, в результате чего вес конструкций получается небольшим. Традиционно изготавливаются складные мангалы. В связи с особыми условиями эксплуатации таких конструкций, срок их службы может значительно сокращаться, а стенки быстро начинают прогорать и деформироваться. Кроме того, такие изделия расходуют жар быстрыми темпами, в результате чего наблюдается перерасход углей.
Барбекюшница удобная для природы
Стационарный мангал из металла для частного дома
Толстостенные модели и их основные достоинства
- Обладают повышенной устойчивостью к износам;
- Хорошо сохраняет температуру;
- Имеет свойства устойчивости к коррозии;
- Отличаются вместительностью;
- Имеют продолжительный срок службы.
Но в этих моделях есть нюансы, например, в низком уровне портативности, поскольку они изготовлены из толстых металлических листов, что обеспечивает им большой вес. Стоимость таких изделий достаточно высокая, по сравнению с предыдущими мангалами, и какой из вариантов выбрать – каждый решает самостоятельно.
Стационарная барбекю-коптильня из металла
Удобный переносной мангал из металла
Как расположить мангал на участке?
Печь или мангал располагают во дворе в зоне отдыха. Мебель ставят так, чтобы к барбекю можно было подойти с двух сторон. Тогда удобно готовить вдвоём, и выполняется правило безопасности. В случае возгорания будет возможность покинуть опасный участок.
Осторожно! Барбекю из металла быстро накаляется, при неосторожном обращении можно получить ожог. Если площадь не позволяет расставить садовую мебель вокруг барбекю, к нему делают дорожку
Тропинку можно вымостить кирпичом. Пространство зоны отдыха не должно быть скользким, особенно во время дождя, поэтому она засыпается гравием или щебнем
Если площадь не позволяет расставить садовую мебель вокруг барбекю, к нему делают дорожку. Тропинку можно вымостить кирпичом. Пространство зоны отдыха не должно быть скользким, особенно во время дождя, поэтому она засыпается гравием или щебнем.
Над зоной барбекю обычно ставится навес.
Пожарная безопасность
В целях пожарной безопасности барбекю не располагают под низкими ветками деревьев, вблизи легковоспламеняющихся предметов, сухой травы. Печь не должна соприкасаться с забором или стеной дома, так как будет нагревать эти конструкции.
Мангалы устанавливают соответственно розе ветров, чтобы дым и пепел не попадали на крышу или двор соседей. Если подветренных сторон несколько, монтируют экран.
Стационарные мангалы
Стационарный мангал изготавливается по-разному, хотя подобные отличия не имеют существенного значения.
Первый вариант: минимум сварки
Этот вариант можно реализовать в том случае, если имеется лист металла, на котором можно разместить весь рисунок, как дно, так и стенки. Лишние элементы вырезаются с помощью болгарки, после чего места изгибов также подрезаются болгаркой на небольшую глубину, чтобы легче было изгибать.
Начинаем все с нанесения размеров на лист металла, потом вырезаем лишние углы
После того, как в мангале появились боковушки, их следует закрепить с помощью электрической сварки, воспользовавшись сварочным аппаратом любой конструкции. С этой работой может справиться даже начинающий сварщик, поскольку герметичность не требуется. Даже если и появится какая-то дырка, то это лишь пойдет на пользу: к очагу горения будет поступать кислород. Проварив швы в 4-х углах, получается своеобразный короб.
Сгибаете заготовку, потом завариваете швы
Если применяется слишком тонкий металл, около полутора миллиметров, то дно и стенки могут покоробиться под действием высокой температуры. Чтобы этого не случилось, конструкция усиливается уголками или профильной трубой.
Остается только приварить ножки, используя для этого уголки или отрезки трубы. На фото можно увидеть, как привариваются ножки из труб к металлическому мангалу. Разборной мангал собирается по той же схеме, при этом необходимо точно подбирать размеры труб, чтобы соединение было плотным и надежным
Это очень важно, поскольку неустойчивая конструкция не украсит процесс приготовления шашлыка на природе
Как прикрепить к дну мангала из металла ножки из труб
Ножки из уголков – это более простой вариант, особенно для стационарной конструкции. Они просто привариваются в углах короба, тем более что они идеально стыкуются. Это же можно сказать и о профильной трубе. Кстати, профильную трубу проще использовать в разборном мангале, так как она более технологичная, по сравнению с трубой обыкновенной.
В качестве ножек для мангала можно использовать железный уголок или профильную трубу небольшого сечения
Второй вариант: использование сварки
При наличии отрезков металла, можно изготовить мангал только с помощью электрической сварки. Все отрезки металла подгоняют под определенные размеры, отрезая лишнее болгаркой. Этот вариант требует более качественной сварки, поскольку вся конструкция будет держаться за счет сварочных швов.
Второй способ сделать мангал из металла своими руками — нарезать все необходимые детали для короба и затем сварит
Последовательность изготовления такая же, поэтому после сварки короба приступают к креплению ножек, также с помощью сварки, если конструкция не разборная.
Мангал своими руками со съёмными ножками
Watch this video on YouTube
Третий вариант: использование каркаса из уголков
При изготовлении подобной конструкции, последовательность изготовления мангала несколько иная, поскольку в первую очередь сваривается каркас из уголков (на фото слева) или каркас из профильной трубы (на фото справа). Такая конструкция получается более прочной. Последовательность изготовления, следующая:
- Сваривается каркас.
- Приваривается дно, а затем стенки.
Если конструкция мангала стационарная, то ее можно (даже нужно) дополнить рамой в виде столешницы, где можно расположить шампура и не только. На фото ниже представлены именно такие варианты. Чтобы это сделать, достаточно усилить верхний край жаровни с помощью профильной трубы. В результате, по краям жаровни имеются отверстия, в которые можно вставить дополнительные элементы, в виде решетки для шампуров или в виде сплошной подставки, с другой стороны, на которую можно установить сковородку, кастрюлю и т.д.
Самодельный мангал из металла с опциями: столиком и подставкой для шампуров
Существует вариант более основательной конструкции, которая включает не только мангал, а также накрытие, решетку для шампуров и столешницу. Такой вариант смотрится превосходно. Достоинство конструкции в том, что ее может сварить начинающий сварщик. Как вариант, на такой конструкции можно попрактиковаться в технологии сварки. Прекрасная, как идея, так и исполнение.
Самодельный мангал под навесом с «кухонным» уголком
Существует еще один простой вариант – это изготовление мангала из газового баллона.
Мангал из баллона за 2 часа своими руками! Идея для самоделки!
Watch this video on YouTube
Характеристики жаростойкой стали
В данном блоке предлагаем ознакомиться с характеристиками жаростойкой стали. Именно из неё мы предлагаем изготавливать мангал (третий мастер-класс), т.к. целостность конструкции и неподверженность деформации со временем – вот главная задача. Вторым пунктом надо позаботиться о том, чтобы сталь как можно дольше ржавела.
В качестве подходящих металлов предлагаем рассмотреть характеристики 2 марок жаростойкой стали: 09г2с, 15хснд (нл-2). Помимо своих жаростойких качеств, они обладают рядом преимуществ:
- долго ржавеют;
- в магазинах можно купить толщиной 2мм, 3мм, 4мм, 6мм. В целом, такой толщины хватит для реализации проекта (15ХСНД (НЛ-2) только 6мм и больше). Толщина металла в 6мм подойдет, если вы хотите сделать основательный стационарный мангал (он тяжелый);
- отлично поддаются резке и варке.
09Г2С – расшифровка и свойства стали
09ГС2 – низколегированная конструкционная сталь, имеющая повышенный предел выносливости. Данная марка широко применяется для варки стальных конструкций, в том числе подойдет для мангалов. Используйте эту марку стали в случае, если хотите изготавливать переносной.
09Г2С
В продаже можно найти листы толщиной от 2мм, что является идеальным для переносых мангалов и барбекю. Однако ничто не мешает вам сделать и стационарный барбекю из марки стали 09Г2С. Для более детального ознакомления со свойствами при нагреве предлагаем изучить таблицу ниже.
| Темп. испытания, °C | σ0.2 (МПа) | σB (МПа) | δ5 (%) | Ψ (%) |
| 20 | 300 | 460 | 31 | 63 |
| 300 | 220 | 420 | 25 | 56 |
| 475 | 180 | 360 | 34 | 67 |
Расшифровка стали 09Г2С проводится следующим образом:
- 09-0.9% составляющей углерода;
- Г- В составле есть марганец;
- 2 – марганца 2%;
- С – кремний, менее 1%.
15ХСНД (НЛ-2) – расшифровка и свойства стали
Сталь 15ХСНД (нл-2) обладает отличными физическими свойствами при воздействии высоких температур и стойка к перегреву. Это качество позволяет использовать её при варке толстостенных конструкций, в том числе мангалов.
15ХСНД
Такая сталь подойдет больше для стационарных конструкций, нежели для переносных, ввиду своей толщины – минимум 6мм. Как ведет себя 15ХСНД (НЛ-2) при повышенных температурах можно посмотреть в таблице
| Темп. испытания, °C | σ0.2 (МПа) | σB (МПа) | δ10 (%) |
| 20 | 370 | 620 | 20 |
| 200 | 370 | 590 | 15 |
| 300 | 360 | 610 | 11 |
| 400 | 375 | 590 | 14 |
| 500 | 300 | 365 | 17 |
Расшифровывается 15ХСНД следующим образом:
- 15 – 0,15% углерода
- Х – Хром 0,6-0,9%
- С – Кремний 0,4-0,7%
- Н – Никель 0,3-0,6%
- Д – Медь 0,2-0,4%
Если вы еще не определились, какую из данных марок стали стоит приобрести для изготовления металлического мангала, опирайтесь на цену в вашем городе и доступность стали в продаже.
Простые мангалы из металла своими руками: размеры, фото
Стоит купить мангал из металла или выполнить своими силами несложный вариант. Это переносной прибор, который представляет собой пару стоек в виде буквы «П». Они втыкаются в землю. В этом случае угли располагаются между стойками.
Простая конструкция отличается компактными размерами
К недостаткам простой модели относится небольшая высота, так что нельзя готовить мясо стоя. Отсутствие корпуса, что способствует большой потери жара. Такой вариант можно взять с собой в поход. Он помещается даже в рюкзаке. Для создания приспособления понадобится пара уголков, длина которых должна равняться размерам мангала. Также нужно подготовить четыре стойки из металла и крепеж для монтажа конструкции.
Комплектация профессиональной конструкции
Это интересно: Барная стойка в гостиной: рассмотрим по пунктам
Самый простой разборный мангал из металла
Самый простой мангал может поместиться в обычный чехол от зонта, например! Ну, если же вы не желаете переводить чехол от зонта, то сшейте новый.
Размеры простого разборного переносного мангала следующие:
- длина поперечин 500 мм;
- длина ножек 450 мм;
- ширина поперечин – 30 мм;
- ширина ножек – 10 мм;
- толщина стали – 3 мм;
Чтобы сделать разборный мангал своими руками из металла придерживайтесь инструкции.
- Вам понадобится полоса 1 м из листовой стали для поперечин, а также 4 полосы для ножек. Все размеры уже указаны выше.
- Метровую полосу разрезаем болгаркой на две части по 50 см. Намечаем расстояние по 60 мм и делаем прорези для шампуров на 5-6 мм.
- В каждой поперечине просверлить по 2 отверстия, к которым будем крепить ножки. Диаметр = 5мм, отступы от краев на 10-12 мм.
- Будущие ножки переносного мангала следует заточить с одной стороны, чтобы их было проще забивать в землю.
- Просверлить отверстие диаметром 5мм с отступом от края на 15 мм. Сюда будем крепить заклепки.
- Далее заклепываем отверстия. Более подробно как это сделать смотрите на схеме ниже.
- Если вы не хотите делать заклепки, то можете элементарно обойтись с помощью гаек и болтов. Однако в таком случае со временем они будут развинчиваться, и придется постоянно их подкручивать.
- Как только закрепите все части двух поперечин – простой мангал из металла готов! Шейте чехол,и берите с собой на природу, в поход или куда душе угодно.
Мангал вбивается в землю молотком рядом с кострищем
Остудить можно в воде, или просто подождав.
Удобно сворачивается в единую конструкцию
Размеры очень привлекательны для того, чтобы взять с собой в поход, на рыбалку или просто на природу
Более подробно на видео от авторов данного мангала.
Изготовление переносного мангала
Для загородных пикников стационарный очаг непригоден, поэтому сооружается разборный либо трансформируемый металлический мангал своими руками из листовой стали. Основными нюансами мобильного очага являются:
- высота и ширина днища и боковых стенок, все размеры торцевых стенок сохраняются неизменными;
- ножки делаются съемными (реже крепятся на шарнирах), длина зависит от размеров багажника авто;
- на боковых и торцевых стенках снизу отгибаются полки, на которые после сборки укладывается днище;
- стенки соединяются противоположно направленными относительно друг друга прорезями или так же откидываются на петлях в рабочее/транспортировочное положение.
Больше информации об изготовлении этого типа мангалов читайте здесь.
Таким образом, зная размеры для приготовления шашлыка, примерное количество пользователей, можно изготовить мобильный железный мангал. Для сооружения стационарного дополнительно потребуется сварочное оборудование (хотя можно и без него обойтись), ну а вся необходимая информация есть выше.

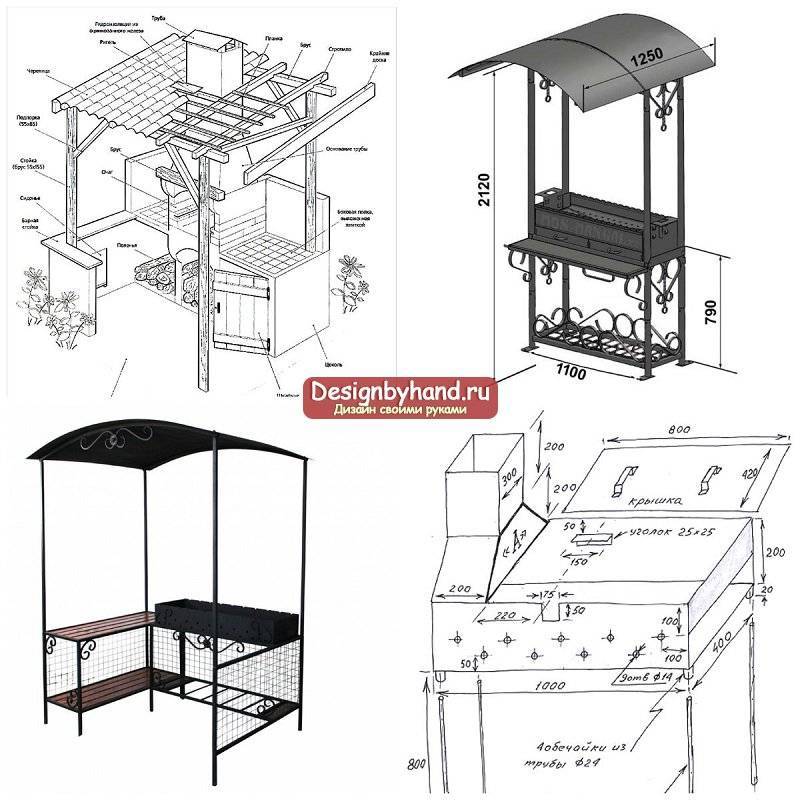

Металлические мангалы с навесом: чертежи
Чтобы приготовить шашлыки при непогоде, можно использовать специальную конструкцию мангала. Это позволяет скрыть жар и мясо от осадков, но сама по себе такая конструкция непростая. Здесь предлагается два варианта действий:
установка навеса непосредственно на мангал;
установка дополнительного навеса, который не относится к мангалу.
Последний вариант будет более рациональным, так как он позволяет скрыть не только шашлыки, но и человека, который следит за их приготовлением. Первый вариант требует дополнительных расходов, так как основа должна выдерживать нагрузку от навеса.
При этом конструкцию советуем крепить на металлические углы. Это самый лучший вариант, так как он облегчает его сборку. Полотном для навеса чаще всего выступает профнастил
Он огнеупорный, никак не реагирует на перепады температур и отличается невысоким весом, что важно для облегченной конструкции
Сборка навеса мало чем отличается от обычной, и требуется только защита огня и грамотное расположение основы. Таким образом, Вы сможете спокойно готовить еду, не переживая за то, что можете зацепиться за арматуру.
Стоит отметить, что мангал из металла с навесом – это сложный вариант, который под силу опытным сварщикам
Здесь важно создать надежную конструкцию, вес которой будет равномерно распределен на основание. Для стационарных мангалов такой навес сделать намного проще, так как для них можно устроить несущий фундамет
Конструкция с навесом может декорироваться металлическими элементами, как это Вы можете заметить на фото. Это не просто улучшит внешний вид, но и сделает навес более устойчивым и надежным.
Внимание! Если крыша установлена низко, оборудуйте ее специальным воздуховодом. Покраска готового изделия
Покраска готового изделия
Важным вопросом в изготовлении мангала является покраска. Без нее нельзя обойтись, так как металл, используемый в конструкции, подвергается ржавчине, а пепел и сажа не улучшают ее внешний вид.
Для покраски применяются специальные составы, к которым предъявляются следующие требования:
- жаростойкость;
- устойчивость к перепадам температур;
- отсутствие вредных испарений.
Этим требованиям соответствуют такие покрытия:
кремний-органические эмали;
термостойкие краски различного назначения.
Нельзя не отметить то, что покраска мангала своими руками – довольно сложный и ответственный процесс. Они нуждаются в специальном обжиге, после чего и получают свои свойства. Предлагается еще один вариант – оксидирование. Он достаточно затратный в исполнении, но сделать его своими руками возможно.
Лучше выбирать черный цвет для краски. Поскольку рядом будет много пепла и сажи, остальные покрытия быстро мараются. На таком цвете налет будет абсолютно незаметен.
Внимание! Покраску стоит выполнять только снаружи. Внутри покрытие достаточно быстро слезает в результате высокого жара, да и никакого смысла в этом нет
Возможно Вам будет также интерестно:
Это интересно: Беседка из кирпича — оригинальный способ украшения любого участка
Особенности вентиляции стационарных и переносных мангалов
Любой стационарный мангал должен иметь хорошую вентиляцию, позволяющую выводить продукты горения. Сама вентиляция является довольно простым устройством, но при ее самостоятельном изготовлении необходимо сделать грамотный чертеж.
Сам зонт состоит из 3 основных частей:
- дымосборника (собирает все летучие соединения в проход узкого сечения);
- трубы (поднимает собранный дым на определенную высоту);
- зонтика (защищает дымоход от осадков).
Зачем в стационарном мангале нужен дымоход
Дымосборник необходим для выполнения следующих функций:
- отвода летучих соединений;
- защиты жарочной поверхности от осадков.
