Люк под плитку, обзор и рекомендации

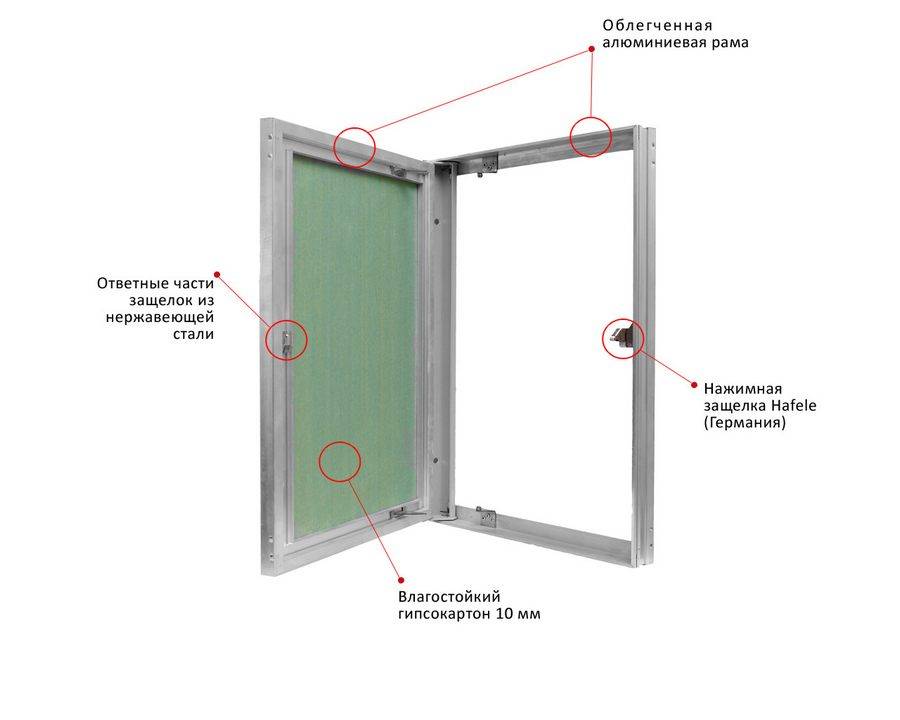

Конструкционные особенности моделей

Люки монтируют в разных частях помещения — в потолках, стенах, полах. Во многом именно от места предполагаемого размещения зависит конструкция каждой конкретной модели. Неизменны две основные детали — рама и дверца, остальные элементы могут изменяться в зависимости от условий эксплуатации.

Каждая модель имеет собственные конструкционные особенности, но базовые принципы их устройства примерно одинаковы: рама, петли и дверца

По размерам технической ниши выбирают и модель сантехнического люка. Они обычно бывают 20х20-120х120 см. Раму прочно устанавливают в проем, а потом монтируют дверцы. Чаще всего их крепят на шарнирные петли, которые могут быть изготовлены из металла или пластика (зависит от материала рамы).

Существует две основные разновидности рам:

1. Регулируемые. Владелец может самостоятельно выбрать размер рамы, а излишки материала просто обрезают подходящим инструментом по металлу.
2. Нерегулируемые. Размер люка задан при его изготовлении и изменению не подлежит.

Также есть безрамные модели. Их монтируют с помощью магнитных пластинок, а основные элементы фиксируют на силиконовый герметик или другие подходящие клеевые составы. Комбинированные люки фиксируются с помощью рамы и магнитных пластинок.

Материалы, из которых изготавливают рамы и дверцы люков, разнообразны

Смотровые люки открывают с помощью ручек-присосок. Также распространены нажимные модели, которые отодвигаются после нажатия на плоскость дверцы.

В зависимости от места расположения ниши можно найти люк, открывающийся влево или вправо. Существуют модели, которые сдвигаются в вертикальной плоскости.

Напольные модели зачастую оснащены откидным механизмом открывания дверцы

Ревизионные люки — удобные конструкции, которые прекрасно скрывают узлы подключения коммуникаций без ущерба для свободы доступа к ним. Они просты в установке и эксплуатации, надежны.

Конструкциям не нужен никакой особый уход: поверхности дверок можно мыть теми же средствами, какие используют для стен.

Некоторые конструкции оснащаются мощными механизмами открывания, способными выдержать значительный вес

В процессе использования ревизионного люка необходимо только следить за состоянием механизма открывания, своевременно смазывать машинным маслом и по мере надобности проводить мелкий ремонт. Тогда люк прослужит столько же, сколько и стеновая отделка в целом.

В некоторых случаях можно даже заменить плитку на поверхности дверцы, если аккуратно демонтировать старое покрытие.

Разновидности

Проем для доступа к коммуникациям и приборам учета можно оформить по-разному. Ревизионное окно может оставаться видимым и самостоятельным элементом дизайна или быть замаскированным под облицовочный материал. Конструкцию второго типа называют «скрытый сантехнический люк». Эти сантехнические изделия могут быть заводского или собственноручного изготовления.

Наиболее удобны в эксплуатации нажимные ревизионные люки. У таких конструкций дверца открывается после легкого на нее нажатия. При этом открываться она может по распашному типу или поворачиваться вокруг оси на вертикальном стержне, установленном посередине рамы. Нажимной сантехнический люк может быть скрытого и открытого типа.

Изделия для оформления проемов для доступа к коммуникациям и приборам учета изготавливают из разных материалов:

• пластика;
• алюминия;
• стали;
• гипсокартона и металлопрофиля (самодельные).

Есть такая разновидность конструкций, как сдвижные. Это сложные в конструкционном плане изделия. Их затруднительно изготовить своими руками без комплектующих и знаний о регулировке подобных конструкций. Сдвижные сантехнические люки оборудуют механизмом, который активируется при нажатии на дверцу. Есть и другой способ открывания таких изделий: с помощью присосок.

Ревизионные форточки под плитку бывают двух видов:

1. настенные;
2. напольные.

Конструкционно эти сантехнические изделия могут быть одинаковыми, но к напольным предъявляют особые требования по прочности. Дверцы таких моделей открываются откидным способом или с помощью присосок.

Материал изготовления

Ревизионные проемы необходимы в помещениях, где проложены инженерные сети. В типовых квартирах в туалете и ванной комнате монтируют гипсокартонные короба и перегородки, декоративные экраны, чтобы скрыть трубы. В связи с тем, что в таких помещениях периодически повышается влажность, к материалам, из которых изготавливают сантехнические ревизионные люки, предъявляют особые требования:

• влагостойкость;
• устойчивость к коррозии;
• прочность.

Этим требованиям соответствуют:

1. пластик;
2. алюминий;
3. сталь;
4. влагостойкий гипсокартон.

Из этих материалов и изготавливают конструкции для оформления проемов для доступа к инженерным сетям. Сантехнический люк в туалете устанавливают в отверстие в коробе. Если желают сделать скрытую дверь, раму заглубляют на расстояние, равное толщине кафельной плитки и слоя клея, на который она будет уложена. В этом случае дверца будет незаметна на общем фоне отделочного материала.

Для сантехнического шкафа тоже нужен устойчивый к воздействию влаги материал. Чаще всего в этих целях используют влагостойкий гипсокартон. Но перегородка или шкаф также могут быть выстроены из кирпича или пеноблоков.

Основные особенности сантехнических люков под плитку

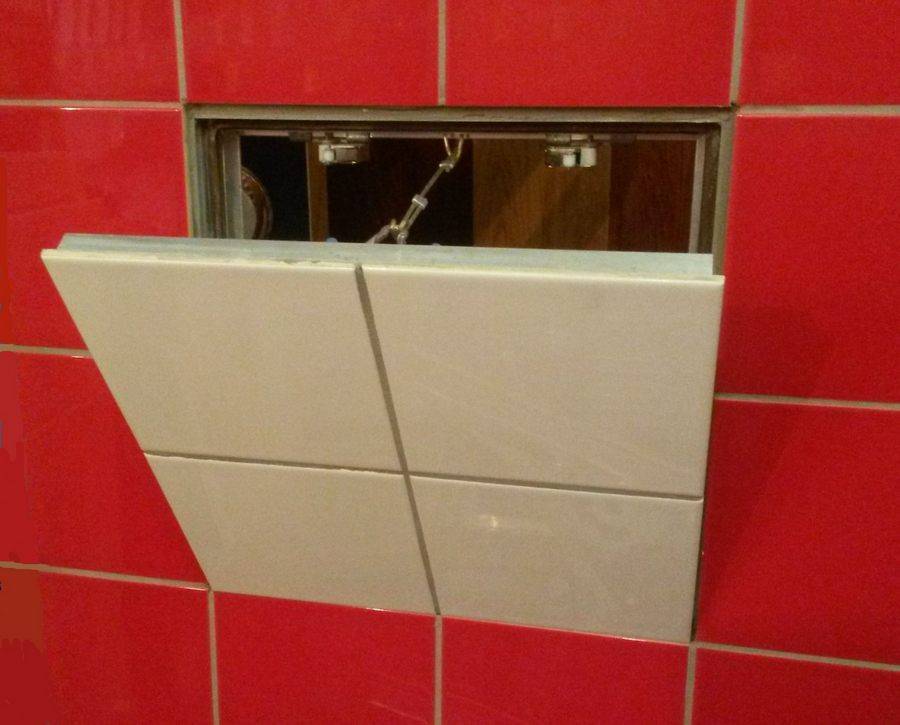

Лючки под плитку – изделия, которые позволяют скрыть ревизионные проемы. Предлагаемые нами модели обеспечивают доступ к коммуникациям при их обслуживании или ремонте. Также люки размещаются для маскировки ниш с полками для хранения гигиенических принадлежностей, моющих и чистящих средств, домашнего текстиля.

Представленные люки под плитку отличаются:

• простотой монтажа;
• относительно небольшим весом;
• стойкостью к коррозии и иным агрессивным воздействиям;
• длительным сроком службы;
• оптимальными размерами.

Грузоподъемность петель позволяет дверце люка выдерживать вес плитки от 5 до 35 кг (в зависимости от размера изделия). Модели могут монтироваться не только вертикально, но и горизонтально даже непрофессионалами, просты в применении, легко и быстро открываются и закрываются. К достоинствам изделий также относят практичность. Люки не нуждаются в специальном уходе и предоставляются с гарантией на 5 лет. Пользоваться изделиями вы можете десятилетиями.

Монтаж люка на пол

Люки для пола под плитку устанавливаются по следующей схеме:

Хорошо подготавливается проем. Все стороны должны обладать правильной геометрической формой и иметь твердое основание. Если края будут осыпаться, то крепление люка будет непрочным.

1. Форма проема должна соответствовать выбранной модели квадрат или прямоугольник.
2. Чтобы не повредить дверцу, рекомендуется снять ее с петель.
3. В раме имеются монтажные отверстия. Крепление рамы осуществляется дюбелями или саморезами.
4. Перед финальным креплением рамы, поставьте на петли дверцу и проверьте качество открывания/закрывания. В закрытом положении не должно быть никаких щелей.

Когда фиксация каркаса завершена, крышку люка можно установить на петли и закрыть. Следующий этап – укладка плитки на лючок.

Герметизация швов по периметру люка невидимки

После затирки швов плитки фугой необходимо сделать герметизацию швов люка, чтобы вся стена выглядела одним целым.

Для герметизации шва нам понадобится:

Рис. 9. Необходимые инструменты

1. Силиконовый герметик белого цвета;
2. Ножницы;
3. Малярный скотч;
4. Пульверизатор с мыльным раствором;
5. Кисточка с деревянной ручкой;
6. Обойный нож.

Первым делом необходимо, по периметру с обеих сторон люка, обклеить шов  монтажным скотчем, как показано на рис. 10. Скотч необходимо приклеивать максимально близко к кромке плитки, чтобы в дальнейшем герметик не попал на лицевую часть плитки.

Рис. 10. Шов люка обклеенный монтажным скотчем

Следующим этапом заполняем шов силиконовым герметиком, таким образом чтобы силикон заполнял всю глубину шва, см. рис.11.

Рис. 11. Заполнение шва силиконовым герметиком

В результате получаем вот такую картинку

Рис. 12. Шов полностью заполнен герметиком

Чтобы силиконовый герметик не оставлял лишних следов на плитке обработаем всю поверхность мыльным раствором из пульверизатора

Рис. 13. Обработка швов мыльным раствором

Далее необходимо удалить лишний герметик со шва и придать ему округлую форму, как у остальных швов плитки на стене. Для этого я использовал кисточку с закругленной ручкой. Обмакиваем её в мыльный раствор, чтобы герметик не приклеивался к поверхности ручки и медленно проводим по всему периметру люка, см.рис. 14.

Рис. 14. Удаление излишков герметика

Далее, не дожидаясь пока высохнет герметик, необходимо удалить малярный скотч с поверхности плитки, см. рис.15.

Рис. 15. Удаление малярного скотча

В результате мы получаем красивый и незаметный шов по всему периметру нашего люка.

Рис. 16. Шов невидимка

Заключительным этапом, чтобы люк открывался, необходимо обойным ножом, под углом 45 ° прорезать герметик на всю глубину шва, как показано на рис. 17.

Рис. 17. Разрезание герметика

Разновидности

Разные модели сантехнических люков отличает размер, форма и прежде всего механизм закрывания. Выбор подходящего лючка выполняют в соответствии с функциями, габаритами короба и формой декоративной плитки, используемой для отделки стен. Достоинство этого устройства в том, что установить любую модель можно своими руками согласно инструкции. Различают следующие виды сантехнических лючков по способу открывания:

• Распашные. Они представляют собой устройство с распашными дверками, открывающимися в стороны. Фиксация дверных створок происходит с помощью магнитов, присосок или поворотных ручек, а открываются они легким движением на себя. Сантехнические люки распашного типа обладают простейшей конструкций, поэтому редко ломаются, недорого стоят, и легко устанавливаются своими руками. Недостатком этой модели считают то, что для открывания дверок требуется достаточно много места.
• Сдвижные. Такие модели также оснащаются двумя дверками, которые при открывании сначала выдвигаются вперед, а только потом распахиваются. Открываются сдвижные лючки легким нажатием на дверцу, которое приводит в движение механизм. Стоят такие устройства дороже, чем обычные, но они лучше подходят для установки в случае труднодоступности короба, когда места для открывания распашных створок недостаточно. Если на такой люк приклеить керамическую плитку, он полностью сольется со стеной, став невидимым.
• Нажимные. Люк под ванну нажимного типа открывается при помощи пружинного механизма, выталкивающего дверки вперед. Простота открывания и различные размеры таких моделей делают их оптимальным вариантом для оборудования ревизионных отверстий для коммуникаций. Нажимной люк без использования специальных инструментов, своими руками открывается за считанные секунды, открывая доступ в недра короба, чтобы устранить поломку или протечку.

Самодельные люки для ванной

Сделать люк можно своими руками с помощью магнитов и плиточного клея.

Люк на магнитах

Безрамная конструкция, дверку ревизионного изделия небольшого размера (величиной с плитку) устанавливают на магниты.

Специальные наборы продаются в строительных магазинах, а в случае отсутствия таковых можно использовать магниты для мебели и оцинкованный перфорированный лист толщиной до 1 миллиметра.

• примерьте плитку, которая будет служить дверцей, к проему и отметьте места, соответствующие углам ламели – тут будут располагаться магниты;
• закрепите магниты к рамке проема, заклейте их широким прозрачным скотчем, также проложите клейкую ленту по всему периметру окна;
• приложите металлические пластины к магнитам;
• нанесите клей на скотч по всем сторонам проема, включая поверхность пластинок;
• установите плитку в окно, вдавив ее, чтобы смесь хорошо к ней прилипла, сразу же ветошью или губкой удалите излишки состава;
• закрепите дверцу в таком положении на 6 часов, можно использовать для этих целей малярный скотч;
• после высыхания клея, снимите плитку: металлические пластины закрепятся на ней и примыкание к магнитам будет точным;
• оформите швы затиркой или силиконом.

При наличии доступа с обратной стороны во время монтажа люка:

• просто приклейте к дверце пластины, зафиксируйте на них магниты;
• установите плитку в проем, отметьте расположение и привинтите магниты к рамке.

Для открытия люка на магнитах нужно поддеть дверцу любым крючком или установить небольшую ручку.

ВНИМАНИЕ! При разведении сухой смеси для монтажа люка добавьте в нее клей ПВА (возьмите в том же количестве, что и воду)

Люк на клею

Крепление такого типа рекомендуется делать в тех местах, где не придется слишком часто открывать люк (например, для ревизии сифона, при условии его правильного монтажа):

• примерьте плитку к проему: отверстие должно быть на 10-15 миллиметров меньше размеров дверцы;
• обрежьте ламель при необходимости;
• нанесите точечно клей или силикон на дверцу (по 2 точки на каждую сторону);
• зафиксируйте плитку в проеме и закрепите ее до высыхания клеящего состава скотчем;
• произведите затирку швов.

При необходимости демонтажа дверцы, аккуратно удалите затирку и подденьте плитку ножом.

ВАЖНО! После окончания отделочных работ в ванной комнате всегда оставляйте несколько ламелей, если дверца люка треснет, ее можно будет с легкостью заменить

Установка люка

Что необходимо для правильной установки потайного люка? Мы рассматриваем вариант, когда люк-невидимка устанавливается в короб, обшитый гипсокартоном. Короб закрывает всю дальнюю стену туалета, за которой скрыты коммуникации.

Провести подготовительные работы, сделать разметку. Перед началом работы определиться с типом люка для плитки и его размерами. Перед началом монтажа каркаса нужно закончить разводку электрики, пайку полипропиленовых труб, прокладку канализации, прочее.

Начинается облицовка помещения, так что все черновые работы заканчиваются. Сделать каркас, который потом обшивается гипсокартоном. Между потолком и полом устанавливаются стояковые профили.

Под короб люка сделать раму из стояковых профилей, ширина которых позволит удобно и надежно закрепить люк. Для этого между вертикально расположенными профилями делаются перемычки. Раскройка профилей осуществляется болгаркой или ножницами по металлу.

В каркас устанавливается люк-невидимка. Рама должна быть заподлицо с гипсокартоном. Лучше немного утопить короб, это потом можно выровнять плиточным клеем. А вот выпирающий люк для плитки будет проблемой.

Чтобы убедиться, что это так прикрутите временные полоски гипсокартона на короб. После прикручивания ревизионного люка, полоски снимаются.

Фиксируется люк к металлическому каркасу с помощью саморезов. Достаточно крепления к двум профилям, но лучше сделать жесткий каркас и крепление с четырех сторон.

Обратите внимание
Скрытую ревизию можно устанавливать не только в каркас из профилей, но и в проем из блоков. Проем соответствует размерам люка

Люк должен находиться в одной плоскости со стеной из блоков.

Крепление осуществляется за счет дюбелей, щели запениваются монтажной пеной. Дальше принцип работы идентичный с гипсокартонным вариантом.

Монтаж скрытого ревизионного люка

Более популярным является установка скрытого люка под плитку на металлическом каркасе, потому как трубы закрывают коробом, выполненным из гипсокартона. Но также монтаж люка такого типа можно осуществить и в проем из кирпичей или блоков. В таком случае крепеж смотрового лючка делается при помощи дюбелей, а щель между рамой и кладкой необходимо заполнить пеной.

Устанавливается люк невидимка под керамическую плитку своими руками следующим образом:

1. Во время монтажа блочных и кирпичных проемов рамку необходимо прикрутить на дюбели, а щель заполнить пеной.
2. Основным требованием является обеспечение прочного основания, которое не будет шататься. Поэтому необходимо заранее спроектировать жесткий каркас из профилей. Как минимум для данной задачи необходимо сделать 2 закладных по ширине или по длине люка, но в идеале их необходимо сделать с 4-х сторон.
3. Раму прикручивают к профилю из короба с помощью блинных саморезов по металлу, для них специально уже проделаны сквозные отверстия. Плоскости профилей для гипсокортона и рамы должны совпадать. Далее каркас обшивается гипсокартоном таким образом, чтобы был нахлест на раму.

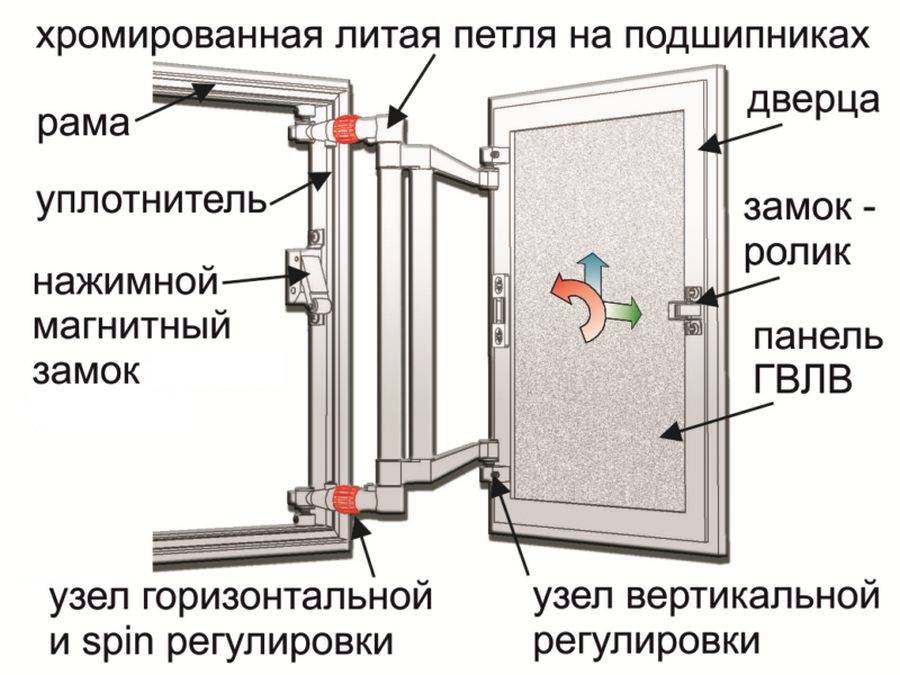

4. Положение дверцы можно регулировать при помощи специальных узлов сверху или снизу на петлях. Справиться с данной задачей поможет шестигранный ключ.
5. Маленькие люки устанавливаются сразу с дверцей. При монтаже больших люков дверцу для удобства снимают.

Очень важно, в какую сторону будет открываться люк-невидимка

При открывании дверца не должна задевать плитку на соседней стене, в противном случае одно неосторожное движение – и на плитке могут появиться сколы. Кроме этого люк не должен примыкать к углу

Люк должен находится в таком месте, чтобы можно было свободно добраться к счетчикам и вентилям, если потребуется ремонт

Кроме этого люк не должен примыкать к углу. Люк должен находится в таком месте, чтобы можно было свободно добраться к счетчикам и вентилям, если потребуется ремонт.

Наиболее часто люк монтируется либо вправо, либо влево. Но бывает, что может появиться необходимость его перевернуть, и он будет открываться вверх или вниз. К примеру, если делается облицовка в узком туалете, а для этого используется крупноформатная плитка, чтобы не делать лишних надрезов. Но подобное явление довольно редко и требует идеальной подготовки стен, ввиду того что щели вдоль контура открытия дверцы будут минимальны.

Плитку раскладывают с учетом дверцы люка – она должна быть сделана только из целых элементов без подрезки. В данном случае можно даже немного подрезать угол.

Следующим этапом станет облицовка дверцы люка.

Какие используются материалы для производства?

Сантехнический люк представляет собой сооружение, где присутствуют специальные опорные рамы с дверцами, которые фиксируются на петлях. Изделия отличаются между собой по месту монтажа, материалам, которые были использованы при изготовлении, и техническим особенностям.

В качестве главного материала принято использовать металл, но встречаются и более дешевый вариант – пластик. Некоторые производители выпускают модели, которые изготавливаются из гипсоволокнистой плиты, главное в этом способе, чтобы крепежные элементы были сделаны из прочной стали или алюминия. Пластмассовые люки продаются в белом цветовом исполнении. Так как это нейтральный цвет, который отлично вписывается в каждый интерьер.

Главное отличие металлических конструкций заключается в прочности материала и стоимости изделия. Срок службы у этих моделей, при нормальных условиях, не отличается. Единственное достоинство такого варианта – защищенность металлическим замком.

Однако некоторым людям неинтересны такие модели, поэтому они покупают гипсокартонные изделия. Такое сооружение представляет собой алюминиевый каркас, на который устанавливается дверца. Металлические части необходимы, так как придают продукции дополнительную жесткость и гарантируют качественную защиту от деформаций.

Кроме того, это самый доступный вариант, который может позволить себе каждый покупатель. Но такая цена обусловлена небольшим сроком службы, а также средними эксплуатационными характеристиками. Так если изделие будет использоваться в местах с повышенной влажностью, то в скором времени товар придет в негодность. Поэтому рекомендуется эксплуатировать их в нормальных условиях или приобрести бюджетную конструкцию, которая изготавливается из пластика.

Большая часть продукции продается исключительно в белом цвете, остальной процент рассчитан под индивидуальную отделку. Для украшения помещения лучше всего воспользоваться последним вариантом, так как пользователь способен самостоятельно выбрать цветовую гамму.

Когда человеку не важен декор, а на первом месте располагается качество и долговечность, то подходящий вариант – металлические изделия. Такие модели способны прослужить свыше десятка лет и при этом не испортятся внешне. Для большей защищенности, их покрывают антикоррозийным средством, которое действуют на протяжении всего периода. Чтобы увеличить срок службы, рекомендуется устанавливать продукт в местах с нормальным уровнем влажности, чтобы не эксплуатировать изделие на пределе возможностей.

Также кроме представленных продуктов, существуют ревизионные люки-невидимки. Главная особенность такого варианта – скрытый монтаж. Конструкция размещается в любом удобном месте, что положительно сказывается на эксплуатации. Некоторые пользователи монтирую скрытые люки под ванну, а другие предпочитают классический вариант размещения – в стене. Чаще всего незнающий человек не сможет отличить место люка, так как продукт отделывают таким же материалом, что и стены. Установка люка-невидимки происходит до того, как закончится работа со стенами. Отделывают материал кафельной плиткой.

Бюджетный люк в пол

Когда необходимость в постоянном открывании отстутствет (это могут быть случаи с люком под розетки в полу или для сантехнической ревизии), можно использовать бюджетные, съемные люки в пол, в нашем каталоге данные люки представлены под маркой «Шлюз».

Открывание такого люка производится непосредственно съемом крышки, в которую предварительно вставляется винт-ручка, идущая в комплекте. Также, в комплектации идет микрофибра, которую необходимо подмешивать в раствор для армирования состава.

Конструктив съемного люка в полу

Люки серии «Шлюз» состоят из 2-х основных частей:

1. Рама люка — выполнена из алюминиевого профиля, оснащенная резиновым уплотнителем.
2. Крышка люка (корытце) — также изготавливается из алюминиевого листа и уголка, служит для наполнения напольными смесями и декорирования плиткой, ламинатом или другими напольными покрытиями.

Достоинства и недостатки

Пластиковые ревизионные люки имеют множество достоинств:

• демократичная цена;
• долгий срок эксплуатации без потери качества и внешнего вида;
• эстетичный вид;
• широкий ассортимент;
• можно окрашивать в домашних условиях;
• устойчивость к неблагоприятным факторам (повышенной влажности, перепадам температур);
• негорючесть, устойчивость к воздействию химических веществ;
• относительно низкая стоимость установки;
• возможность установки своими руками, без привлечения специалистов.

Минус тут один — внешний вид. такие люки не скрыты от глаз и заметны на любой стене.

Размеры и цены на люки из пластика

Приятные моменты для покупателей пластиковых лючков – вариантность размеров. Минимальный размер лючка – 100 х 100 мм, далее предлагаются на выбор большие размеры, вплоть до 400 х 500 мм. При необходимости можно найти и самые большие лючки, со сторонами от 600 мм.

Кроме того, люки для ревизии сантехнического оборудования могут быть разной геометрической формы:

Этот момент важно учитывать при планировании ремонта. Безусловно, цена тут играет одну из главный ролей

Средняя стоимость пластикового люка – 150-300 руб

Безусловно, цена тут играет одну из главный ролей. Средняя стоимость пластикового люка – 150-300 руб.

Выводы

1. Если Вы подобрали плитку и определились с ревизионным проемом, выбирайте алюминиевые Revizor с легким корпусом и стальными петлями. Готовые люки из стали сохранят Ваш бюджет без потери в качестве конструкции.

2. Если Вы собираетесь устроить доступ к скрытым инженерным коммуникациям в последнюю очередь, когда осталась лишь дыра в облицованном коробе, лучше выбрать стальной Шаркон под индивидуальные размеры ревизионной ниши.
