Купольная баня

Необходимы услуги по сборке?

Оформляйте заказ и мы организуем вам сборку купольной бани (гостевого дома).

Для возведения купольной бани круглогодичного использования Добросфера Д7 потребуется:

1. Фундамент
Сваи 21 шт. c оголовками и ростверком (без террасы).
2. Каркас (конструктор, домокомплект)
Каркас с металлическими нержавеющими коннекторами в узлах соединения, включает лаги пола, балки купола и другие элементы из массива сосны 150х50 мм. Рекомендуем произвести обработку всех деревянных элементов конструктора купольного дома огнебиозащитой или антисептиком.
3. Обшивка купола
В конструктор включены шаблоны для легкого распила треугольников обшивки каркаса купольной бани из любого подходящего материала и оптимальная схема кроя. Мы рекомендуем использовать экоплиты, например, OSB-3 E1/E0 толщиной 15 мм для обшивки купола под кровлю.
4. Утепление каркаса
Напыляемый утеплитель Полинор в баллонах, слой 8 см спокойно держит до -35С.
5. Кровля до земли
Подкровельный самоклеющийся ковер, гибкая черепица ШИНГЛАС, вспомогательные материалы: планка карнизная, мастика битумная.
6. Пластиковые окна с установкой
7. Черновой пол
Покрытие лаг доской толщиной 25-30 мм, затем поверх ГВЛ KNAUF суперпол.
8. Монтаж перегородок
Брус, металлический профиль, фурнитура, гипсокартон.
9. Электропроводка
Гофра, провода, короба, стяжки, наконечники и т.д.
10. Водопровод
Трубы арматура и фурнитура для организации точек водоснабжения и канализации кухни и санузла
11. Вентиляция
Гофра, колено, каналы, выводная труба, крепеж
12. Обшивка стен райзера внутри
Металлический профиль, фурнитура, гипсокартон.
13. Обшивка купола внутри
Вагонка класса А, сосна, штиль плюс рейка.

Получаете купольную баню общей площадью 45 м2 + 11 м2 крытая терраса* за 2 месяца. Высокие потолки 4 м, витражные панорамные окна, большая комната отдыха и моечная, отдельный санузел, круглогодичное использование и автономное отопление! Купольная баня Добросфера Д7 может легко использоваться как гостевой дом и не только.

* — Терраса не входит в каркас.

Баня с парилкой: два смежных купола

Удачным решением станет обустройство отдельной купольной конструкции для комнаты отдыха и предбанника, и второй примыкающей постройки парильного помещения с крышей в форме купола.

Планировка парилки может иметь несколько различных вариантов. Определяющие вопросы — место размещения печи и форма полоков.

Здесь интересным решением станет установка металлической печки, обложенной кирпичом, в самом центре помещения. Тогда практически весь периметр стен, кроме дверного проёма, остаётся свободным для установки сплошного кругового полока.

Расположение мебели и печи в комнате отдыха рассчитывается в зависимости от функционального предназначения помещения. Для отдыха и сна семейной пары устанавливается большая кровать, а в если баня строится с целью принятия банных процедур в большой компании, то в комнате устанавливается большой стол с достаточным количеством стульев и кресел и раскладной диван.

Утепление и пароизоляция

Плюсы и минусы каркасной бани определяются качеством её утепления. Правильным выбором теплоизолирующего материала, способа его монтажа в стену, пол, потолочное перекрытие. Каркасная баня должна сохранять тепло, а утеплитель определяет её способность беречь его внутри помещения.

Отзывы владельцев о каркасной бане часто грешат на неправильное обустройство стен, некачественно уложенные изолирующие мембраны

Парная комната – помещение с повышенной влажностью, а для сохранения тепла важно, чтобы ни одна капля пара не проникла внутрь стенового утеплителя

Пароизоляция полиэтиленом.

Лучшим утеплителем для каркасной бани является минеральная вата. Это пористый материал, который теряет свою способность не пропускать тепло, если в него попадает пар. Поэтому в правильном «пироге» банной каркасной стены утеплитель обязательно закрывается с внутренней стороны пароизоляционной плёнкой.

Вентиляция в каркасной бане

Что ещё важно: для комфортного пользования баней и защиты её стен от влаги необходима вентиляция. Независимо от материала стен, любое банное помещение обустраивается принудительной вытяжкой

Это позволяет снизить концентрацию пара в парилке, предупредить конденсат и отсыревание стен.

На заметку
Для обустройства принудительной вытяжки используют электрические вентиляторы. Их работа в течение получаса на 95% снижает влажность внутри парной.

Бассейн в бане

Устройство даже небольшого бассейна в бане потребует определенных дополнительных трудозатрат. Материалом для бассейна может железобетон, пластик, металл, древесина. В зависимости от финансовых возможностей и площади помещения зависят размеры бассейна. Конструкции дна и стен бассейна из железобетона оштукатуривают и облагораживают керамической плиткой.

Специальным способом подготовленные доски из дуба используют для изготовления своеобразных купелей глубиной до полутора метров.  Наиболее распространенным металлом для бассейна является нержавеющая сталь. Водоотвод из таких бассейнов периодически осуществляют глубинными насосами в близлежащий пруд.

Виды купольных конструкций

По способу сооружения имеются следующие виды куполов:

  • геодезические;
  • стратодезические;
  • напыляемые.

Так называемый, напыляемый купол – объект, отличающийся простотой, надёжностью и красотой. Чаще всего утепление выполняется напыляемым пенополистиролом. На лёгком основании монтируется каркас из стеклопластиковой арматуры, после чего внутрь его помещается пневматический каркас, затем наносится слой пенополимера. Технология, как видите, крайне проста, но необычна.

Своими руками соорудить сие чудо не составит труда. Но некоторые специалисты утверждают (и я с ними полностью согласен), что этот вид купола не стоит применять для возведения бани. Причина проста: полимерные стены чрезвычайно плохо пропускают воздух, что не есть хорошо. Этот вид строения прекрасен для беседок, летних кухонь и теплиц.

Стратодезические купола славятся изысканным и грациозным обликом. Их сборка выполняется на основе ребер (гнутых), имеющих меридиональное направление. В такой купол чрезвычайно легко монтируются двери и окна, а также запросто пристраиваются веранда, терраса, беседка и т. д. Однако цена гнуто-клееного бруса невероятно высока.

Геодезический купол пользуется заслуженной популярностью в течение многих лет. Придумана геосота (второе название данной конструкции) в 40-х годах американским изобретателем Фуллером. Основой геодезической конструкции являются равносторонние треугольники. Такое купольное сооружение невероятно прочное и жёсткое.

Чтобы подобное творение радовало надёжностью, следует обеспечить добротность крепления в узлах и зафиксировать базис строения. Этот вид купола является лучшим для возведения здравницы, поскольку демонстрирует первоклассные технические и удивительные эстетичные характеристики.

Сферические домики чистоты украсят загородный участок и порадуют хозяев целебным паром!

Подготовка к постройке: чертежи проекта

Создание чертежа требует определённых навыков. Если их нет, то лучше доверить выполнение данной работы специалисту или использовать готовый чертёж.

Перед составлением схемы важно определиться со следующими моментами:

Местоположение здания на участке

Важно учитывать стоки канализации и водоотвод. Довольно часто основным фактором при выборе местоположения является прокладка коммуникаций

Грунт на площадке для строительства

Если планируется сделать в бане бассейн, то подземные воды не должны находиться поблизости с поверхностью территории. От типа почвы также будет зависеть вид возводимого фундамента. План банной постройки и количество этажей

Если планируется изготовить двухэтажное здание, важно учитывать дополнительную нагрузку на каркасную конструкцию и основание. На данном этапе следует заранее продумать размещение печи и из какого материала она будет изготовлена

Это позволит понять, где и какой дымоход монтировать, а также вентиляционные проходы в помещении. Прокладка коммуникаций. Важно позаботиться о вентиляции, электропроводке, пароизоляции и теплоизоляции. Стоит учесть и особенности отведения воды. Важным элементом любого здания является крыша. От неё будет зависеть срок службы конструкции. Следует учесть материал изготовления, а также её форму. Это позволит выполнить расчёт мощности перекрытий.

В чертёж нужно внести всю полученную информацию, а также дополнить проект необходимыми деталями. Чем подробнее схема, тем легче сооружать баню.

Чем подробнее проект, тем проще изготавливать каркасную баню своими руками

Отдельный план рекомендуется составить для коммуникаций. Если опыта мало, не стоит составлять сложный проект. Можно использовать готовую схему, слегка дополнив её исходя из собственных нужд.

В состав стандартной бани входит коридор, предбанник, моечная комната и парилка.

Стандартная каркасная баня состоит из предбанника, парной, душевой и комнаты для отдыха

Довольно часто предусматривается отдельное помещение для отдыха. На схеме рекомендуется отметить место монтажа печи. Если это будет парилка, то печь лучше всего размещать в ближайшем к двери углу. Печка может быть каменной или кирпичной.

Рекомендуется заранее определиться с размерами каждого из помещений и обозначить их в чертеже. Стандартные размеры парилки — 200х240 см. Оптимальная высота потолка составляет 220 см. В такой конструкции одновременно смогут находиться 2–3 человека.

На чертеже можно увидеть баню для загородной территории с балконом размерами 1,5х4 м. Общие габариты здания — 4х6 м. Проект подойдёт для организации посиделок на открытой территории летом.

Каркасная баня может быть оборудована террасой для посиделок в теплое время года

Такая баня состоит из 3-х помещений:

  • парилка;
  • моечная и душевая;
  • помещение для отдыха.

Коридор представлен на схеме отдельно. Под раздевалку помещение не предусматривается. В моечной есть маленькое место для переодевания. Терраса соединяется с гостиной.

Оптимальная толщина стен каркасной конструкции — 100 мм или более. Древесину, которая используется в процессе изготовления бани, обязательно нужно обработать антисептическим средством. Рекомендуется использовать просушенный откалиброванный пиломатериал.

Обязательным является выполнение пароизоляции утеплительного материала по внутреннему основанию. В парилке нужно использовать фольгированную пароизоляцию. Отражающий слой способен повысить температуру внутри парной.

Обязательно устройство приточно-вытяжной вентиляции во всех помещениях. Полы в мойке следует делать с небольшим уклоном или по стяжке. Верхнее и нижнее перекрытия нужно утеплить так же, как и стенки.

Минимальный размер каркасной бани — 3х4 м.

Минимальный размер бани для комфортного пребывания нескольких человек составляет 3х4 м

Бюджетный вариант каркаса делается таким образом: стойки обшиваются с внутренней и внешней стороны досками до 25 мм, внутри каркасной конструкции укладывается базальтовый утеплитель или эковата.

Если планируется использовать эковату внутри стен, её следует тщательно уплотнить и установить горизонтальные площадки для разгрузки. Каркас нужно обшить внутри и снаружи. Для этого понадобится изготовить обрешётку. С внешней стороны утеплительный материал укрывается мембраной для защиты от ветра. В горизонтальной плоскости использование эковаты является более экономичным вариантом по сравнению с базальтовым утеплителем.

Снаружи каркасную конструкцию можно покрыть любым облицовочным материалом. Внутри здание обшивается вагонкой, гипсокартонными листами с плиткой или имитацией бруса.

Секреты строительства

Купольная баня не так сильно отличается от обычной, как это может сперва показаться. Каркас для такой постройки изготавливается из осины или старой полевой сосны. Главная сложность кроется в соединении каркасных элементов. Парилки-геосферы состоят из геосот – точек схождения 5-6 оголовков. От прочности геосот зависит срок службы и безопасность объекта.

Для возведения полусферы строители используют две технологии:

При работе с радиально-дуговым каркасом для выкладки купола берутся четверные сектора дуги. Они описывают всю поверхность постройки и пересекают оси полусферы. Кривые дуги строители приклеивают вручную – на основе деревянных планок или коротких брусков.

Все несущие дуги пересекаются на вершине купола и фиксируются металлическим «крабом» – коннектором Фулера. Чтобы сделать конструкцию более устойчивой, устанавливаются горизонтальные деревянные распорки.

Баня из геоэлементов также строится с помощью равносторонних треугольников. С помощью последовательного соединения секторов можно придать парилке любые размеры. При сборке такой бани часто берутся готовые детали, которые строительная фирма делает заранее.

Все, что требуется от строителей – это приехать на объект и собрать коробку. Элементы скрепляются металлическими уголками. Главный плюс такой бани – транспортабельность. Сборная конструкция легко перемещается, в то время как радиально-дуговая привязана к земле.

Подсобные и прочие помещения

Подсобные и прочие помещения бани

В таких помещениях хранятся моющие средства и прочая бытовая химия. Стены здесь покрываются моющимися отделочными материалами до высоты в 1,8 м. Подводится горячая/холодная вода. Грязное и чистое белье хранится по отдельности.

Также в бане нужно продумать места под медицинскую аптечку и помещение для массажа. При желании можно обустроить солярий. Площадь массажного помещения рассчитывается так: 7 м² на каждый массажный стол. В солярии устанавливаются источники УФ излучения. Площадь солярия определяется из расчета 6 м² на каждое место, высота должна составлять минимум 3 м.

Баня с куполом – история и современность

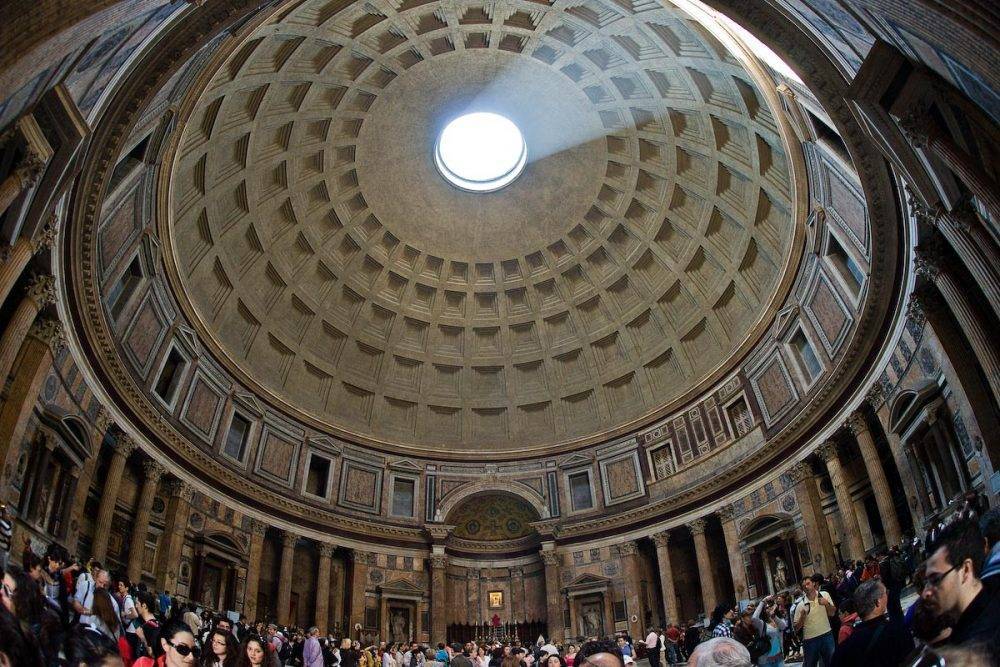

Купол римского Пантеона – один из величайших куполов, сохранившихся из современности.

Почему купол не приживается в народе

Купол – один из самых выразительных архитектурных элементов, и в то же время экономичное конструктивное решение.

Визуально купол — конструкция довольно сложная. Это и отпугивает многих застройщиков от желания возвести своими руками красивое и функциональное сооружение. Боязнь сделать ошибку в расчетах, отсутствие наработанных приемов, инструкций и опыта массового строительства – вот основные причины того, что здания купольного типа чрезвычайно редко встречаются в нашей стране.

Можно приводить экономические расчеты и цены, доказывать явные преимущества купольного проекта перед обычным, но психологический барьер трудно преодолеть.

В России на сегодняшний день всего несколько сотен жилых домов-куполов, в Украине их 20 штук. В то время как в США их только за прошедший год было построено более 50 тысяч.

Считается, что в загородном доме обязательно должна быть баня и купол, как тип бани, понемногу набирает популярность. Так как, в отличие от жилого дома, эту небольшую постройку гораздо легче собрать своими руками.

Виды купольных строений

Вариант проекта купольной бани.

Все виды куполов можно разделить по способу возведения:

геодезические (фото);

Геодезический купол.

стратодезические (фото);

Стратодезический купол.

напыляемые (чаще всего пенополистирольные).

Пенополистирольный купол.

Из вышеперечисленных способов напыление – самый быстрый. На легком фундаменте собирается каркас из арматуры, внутрь его помещается пневмокаркас, и напыляется слой пенополимера. Но так как полимерные стены плохо дышат, то этот способ для строительства бань не применяют.

Стратодезические купола имеют наиболее изящные формы. Они собираются на основе гнутых ребер, идущих меридиональном направлении. В стратодезический купол легче всего вмонтировать привычные для нас двери и окна, пристроить к бане по стандартной технологии веранду или террасу. Для бани гнуто-клееный брус обойдется дорого, и это, пожалуй, единственное препятствие.

Геокупол — самый распространенный, и пользующийся заслуженной популярностью. Другие названия – геосота и геосфера. Изобретен был в конце сороковых годов инженером из США Ричардом Б. Фуллером (1895 – 1983).

Основу геокупола составляют равносторонние треугольники. Некоторые соединения в конструкции на шесть ребер, а некоторые на пять. Геосота отличается прочностью, так как треугольник – фигура жесткая. От строителя требуется обеспечить надежность крепления в узлах и зафиксировать основание строения.

Геокупол наиболее оптимален, как основа проекта бани.

Преимущества геокупола

Конструктивно геосота состоит из ребер, соединенных торцами по пять, или по шесть в одной точке.

Геосота – основа конструкции геодезического купола.

Этапы строительства

Определиться с последовательностью строительства сам поможет примерная инструкция:

Какой бы необычной не была конструкция купольной бани, начинается ее строительство традиционно – закладкой фундамента.

  1. Выбор типа крепления. Способов крепления ребер геосферы можно выделить два типа:
    • Коннекторный способ. Коннекторов существует, прямо скажем, неисчислимое множество. Как фирменные, так и самодельные. Более или менее широко применяются следующие:

Коннектор Фуллера.

Коннектор «партизан» — вот он какой.

      • V-коннектор;
      • Фирменный запатентованный коннектор «Медуза»;

Коннектор «Медуза»

NSD коннектор.

      • Т-коннектор – как и Партизан, наших рук дело…
      • … и другие.

Бесконнекторный способ сборки купола.

Для тех, кто хорошо владеет пилой, так как потребуется делать множество запилов под нужным углом. Плюс – отсутствие в каркасе бани металла, за исключением длинных саморезов и небольшого количества монтажной ленты.

Затем ячейки сферы закрывают влагостойкой фанерой, или другим подходящим материалом, оставляя отверстие под печную трубу, и окна. Дальнейшие работы будут вестись внутри здания.

Ячейки каркаса закрываются фанерой.

Можно заранее монтировать треугольные модули экосферы, а потом уже собирать в сруб.

  1. Наполнение каркаса утеплителем.

Купольные бани также нуждаются в утеплении

Наилучший утеплитель для бани – эковата, на целлюлозной основе. Материал негорюч, безопасен для здоровья. Отличный теплоизолятор. Цена на него невысока, так как его делают из целлюлозы, негодной на производство бумаги, и из макулатуры.

  1. Внутренняя обшивка бани. Осиновая вагонка создаст в бане нужный климат. Осина хороша тем, что не оставляет заноз, так как у ее древесины мягкие волокна. Полки в бане тоже рекомендуется делать из осины.

Это интересно: Лепнина на потолке: изучаем развернуто

Как выбрать место под баню

Место для будущей бани подбирают, тщательно изучив свой дачный участок.

  • Не стоит возводить баню своими руками вблизи водоемов, иначе может возникнуть угроза ее подтопления.
  • Замечательно, если пристройка выполняется к жилому помещению. Это экономит материалы и энергосбережение.
  • Лучшим местом для бани считается задний двор, в котором отсутствуют сквозняки.
  • Не самым правильным вариантом будет постройка вблизи дороги или рядом с полем. Пыль постоянно будет проникать во внутреннее помещение.
  • Лучшая сторона для стройки бани – южная.
  • Не желательно строить баню рядом с соседской территорией во избежание возможных конфликтов из-за ее использования.
  • Стройку бани необходимо вести подальше от колодца.

Досадные недостатки

У столь замечательного сооружения имеются и недостатки. Их не много, но все же они есть.

  1. Сложный расчет. Перед возведением парильни нужно выполнить сложные расчеты.
  2. Трудоёмкость обработки стыков. Поскольку деталей много, то и нанесение специальных составов требует приличного количества времени и сил.

Ну, эти два несчастных минуса решаются просто. Сложные расчеты? Не знаете, как к ним подступиться? Не морочьте головушку ни членам семьи, ни себе. Есть на это специально обученные люди. Не желаете тратить свои силы на выполнение монотонной работы?

Профессионалы Вам в помощь. Помимо того, если хотите, чтобы парилка баловала безупречностью, воспользуйтесь услугами строительных компаний, которые радуют наличием услуги «Баня под ключ». Но сооружение парильни своими руками обойдётся дешевле. Тут уж решайте сами. Как говорится, хозяин – барин.

Бесспорные достоинства

Купольная парильня издавна славится массой признанных достоинств.

  1. Очаровательный внешний вид. Сферические конструкции станут главным украшением приусадебного участка, так как их облик чрезвычайно удивителен.
  2. Компактные размеры. Купольные строения имеют оптимальные параметры. Они занимают минимум места на участке, но при этом являются необычайно вместительными.
  3. Безопасность. Сооружения неописуемо надежны. Ввиду чего они не способны навредить здоровью человека.
  4. Экономичность. Строение не требует колоссальных вложений. А еще оно чрезвычайно быстро прогревается и очень долго удерживает тепло, что позволяет сэкономить на отоплении.
  5. Относительно простой монтаж. Процесс сборки купольной сауны не требует специальной строительной техники.
  6. Быстровозводимость. Строительные работы длятся максимум 2–3 месяца.
  7. Благоприятный микроклимат. Благодаря постоянной циркуляции пара, микроклимат в здравнице восхитительный.
  8. Небольшой вес. Конструкция отличается лёгкостью.
  9. Высокая сейсмическая устойчивость. Сферическому строению не страшны землетрясения из-за равномерного распределения нагрузки.
  10. Прекрасные звукоизоляционные свойства. В бане можно петь во весь голос, не стесняясь, так как окружающие все равно ничего не услышат. В купольном сооружении невероятным образом «подавляется» шум.
  11. Отличные теплоизоляционные свойства. Купольная баня весьма быстро прогревается и очень медленно остывает.
  12. Противостояние сокрушительному воздействию факторов среды. Сферическое сооружение не боится атак тех или иных факторов.
  13. Отсутствие базиса. Бане не нужен фундамент. Ввиду чего опять же таки экономия на лицо.
  14. Функциональность. Купольную парильню можно использовать в любое время года в том или ином регионе. Кроме того, в зной в помещении царствует желанная прохлада.
  15. Разнообразие проектов. Существует колоссальнейшее количество самых разнообразных проектов сферических парилок: от презентабельных вариантов до скромных.

Закоренелые ценители жаркой парильни отмечают небывалый прилив жизненных сил и восхитительных эмоций после посещения здравницы. Кстати, я вообще заметил, что наши предки были чрезвычайно умными людьми. Это ж надо соорудить купольную баню! Просто потрясающе!

Купольная баня: проекты

Купол под сауну обычно строят в двух вариантах. Все зависит от требуемого уровня комфорта и планируемой вместительности купольной бани. К первому типу относят одноместные проекты одноместных микросаун и бани семейного типа, рассчитанные на посещение двух, максимум трех человек. Ко второму типу относят полноценные сауны с разделением подкупольного пространства на несколько помещений, с комнатой отдыха, мойкой и обособленной парилкой

Купольные бани — малышки

Купольные бани-малютки очень удобны тем, что на их прогрев уходит 10-15 минут, а качество пара заметно выше, чем у традиционных саун.

Конструктивно купольные мини-бани собираются на деревянном помосте или даже обычном утепленном щите из досок. Диаметр основания редко превышает 1,8-2 м. В качестве наружной отделки используется деревянная черепица, гонты либо шпунтованная рейка. Несущий каркас собирается из деревянных арок, иногда даже без горизонтальных поперечин.

Важно! Основная ценность купольной мини-бани заключается в ее мобильности. Сауну моно привезти на дачу в кузове грузовика, а по завершению сезона перенести на хранение в сарай или под навес

Бани средних размеров

Семейные сауны купольного типа по конструкции практически не отличаются от мини-бань. Под куполом нет ничего, кроме полок и печки. Корпус купола собирают по той же каркасно-арочной схеме. В основании сферы заливают плитный утепленный фундамент, в бетон заделывают анкерные болты и металлические уголки. Каждая арка имеет свое индивидуальное крепление, поэтому проблем с жесткостью купола не бывает даже в экстремальных ситуациях. Диаметр основания купола такой бани может достигать 5-6 м, высота до 3 м.

По проекту пол зашивается досками с проливными щелями, благодаря чему в парилке можно одновременно мыться и принимать душ. Вода свободно уходит из-под купола по сливным желобам.

Печь каменку можно поставить в центре купола, а полки разместить вокруг цирковым способом.

В более современных проектах каменку переносят ближе к входной двери. Такая схема удобнее, так как места становится заметно больше, а кроме того, можно париться даже зимой, но для этого купольную поверхность нужно будет утеплить пеноплексом толщиной не менее 100 мм.

В большинстве проектов окна и двери просто врезают во внутреннюю облицовку стен. Если купольная баня строится без дополнительного утепления стен, в летнем варианте, то достаточно будет вырезать с использованием переходного тоннеля из обычной вагонки.

Проект полноценной купольной бани

Постройка сауны в форме купола оправдывает себя в любом случае, даже если планируется пользоваться такой баней в течение десятков лет. Благодаря тому, что у купольной бани нет чердачного помещения, наиболее уязвимая верхняя часть хорошо прогревается, сушится и, как следствие, отлично сохраняется в течение многих лет. Хотя есть и проекты с жилым вторым этажом.

Большие купольные бани в 5-6 м высотой обычно строятся фирмами подрядчиками по типовым проектам.

Купольную постройку можно собрать из сот по шаблону с помощью сварки, или же использовать готовые шестиугольные ячейки из пенополистирола, облицованного деревянными рейками.

Прочность корпуса бани получается настолько большой, что существуют реальные проекты строительства банных комплексов купольного типа с диаметром в основании до 20 м. При этом стоимость такой бани примерно на 25% ниже, чем в проектах традиционных саун в виде срубов и каркасных домиков.
