Козлы для распиловки дров

Делаем козлы для заготовки дров

Приглашаем Вас распилить дрова на козлах разной конструкции. Без таких простых приспособлений заготовка древесины превращается в тяжелейший труд. Вы можете сделать козлы для пилки дров самостоятельно и с удовольствием заготавливать поленья для камина, печи. В данной статье представлены 3 вида козел: от простых деревянных до металлических. Итак, начинаем с самых простых, но надежных и устойчивых, которые Вы можете сбить своими руками всего за пару часов.

Деревянные козлы для распиловки бревен (вариант 1)

Несмотря на простоту, данная конструкция позволяет комфортно и быстро распилить поленья пилой любого типа. Классические козлы для дров представляют собой 3 пары распорок из перекрещенных досок. Однако здесь используется брус 50х50 мм, это придаст лучшую устойчивость конструкции. Длина бруса 1,1 м. Основой служит брус 100х100 мм длиной 1,3 м, а распорками – доска 1,3 м. Итак, козлы состоят из следующих элементов: ноги , рожки , основа и распорки.

Пошаговая инструкция

  1. Работу начинают с разметки на брусе-основе пазов для ног и рожков . Ширина каждого паза равна ширине бруса (50 мм), а достаточная глубина – 25 мм. Крайние пазы располагаются от краев основы на расстоянии 0,1 м. Встречный брус ноги находится на расстоянии 2-3 см, но в идеале это расстояние должно соответствовать толщине доски-распорки. Она крепится к первому брусу ноги с внутренней стороны, а ко второму – с наружной. Таким образом, достигается компенсация перекоса, который возникнет, если распорку прибить только с внешней или только с внутренней стороны ноги .
  2. В пазы вставляются ноги , которые поднимаются над брусом-основой на 0,3 м, если измерять по вертикали. Однако эта высота может быть другой, регулируйте ее в соответствии с Вашим ростом. Теперь брус фиксируют к основе саморезами и укрепляют распорками.
  3. Посередине основы прибивают 2 встречных бруса длиной 0,4 м на расстоянии друг от друга 0,15 м. Это – дополнительные рожки , которые обеспечат бревну устойчивость при распиловке. Ваши козлы для дров готовы, теперь можно испытать их. Если Вы пользуетесь бензопилой, для распилки большого объема бревен запаситесь моторным маслом и запасной цепью.

Бревно укладывается в пространство между рожками и распиливается на чурбаки такой длины, чтобы они не превышали глубину топки печи, камина

Важно: во избежание зажима цепной пилы надо переворачивать бревно срезом вниз

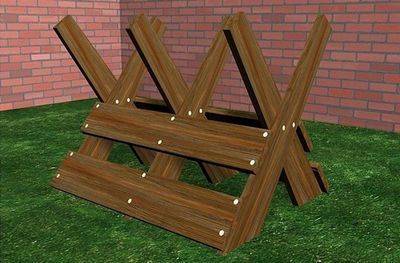

Деревянные козлы своими руками (вариант 2)

Вторая конструкция козел еще проще, но они могут быть менее устойчивыми во время работы. Сбиваются не из бруса, а из доски. Надо взять 6 шт. досок длиной 1 м и сбить 3 пары Х-образной формы. Перекрещивание делают посередине. Соединяют доски саморезами или гвоздями.

Конструкцию фиксируют перекладинами из досок длиной 1,3 м. Всего их надо 4 шт. (2 с одной стороны, 2 – с другой). Расстояние между Х-образными парами досок зависит от длины фиксирующих поперечин: 2 пары крепятся к ее концам, а 3-я – посередине. Осталось положить бревно в образовавшийся V-образный проем и воспользоваться бензопилой для быстрой заготовки дров.

Металлические козлы для распиловки бревен

Металлическую конструкцию также можно быстро изготовить своими руками, и они будут долговечнее деревянных. Для сборки надо взять стальную трубу с прямоугольным профилем (длина стороны 50 мм). Для получения крестовины 2 трубы соединяют посередине сваркой. Угол перехлеста определите опытным путем соответственно своему росту.

Надо сделать 3 крестовины и укрепить их между собой поперечинами: горизонтальной и под уклоном 45 с каждой стороны. В данной конструкции надо учесть, какой она будет иметь вес в готовом виде. Если она будет слишком легкой, изделие будет неустойчивым во время распилки бревна, что принесет массу неудобств. Также во время пользования бензопилой следите, чтобы зубья пильной цепи не соприкоснулись с металлом. Если у Вас нет возможности собрать стальные козлы при помощи сварки, воспользуйтесь болтами с гайками.

Козлы для дров из металла

Главным преимуществом станка для распилки дров из металла – это высокий уровень прочности, хорошая устойчивость и долгий срок службы. Так как данное устройство будет изготавливаться своими руками в домашних условиях, понадобится следующие материалы и рабочие инструменты:


Пример складных металлических козлов для распилки дров

  1. В качестве основания лучше всего использовать профильную трубу или уголок размерами диаметра, равными 50 мм в количестве 5 штук.
  2. Небольшой брус из дерева длиной до 10 см и размерами 50х59 мм.
  3. Основной инструмент для работы – это электрическая болгарка или ножовка по металлу.
  4. Так как понадобится сделать небольшую планировку перед началом работ, в качестве измерительного инструмента подойдёт строительный сантиметр или обычная рулетка.
  5. Обычный мелок.
  6. Крепёжная система будет собрана из болтов или приварена сварочным аппаратом к стойке и ножкам.

Перед началом сборки необходимо составить точный эскиз планируемых козлов. После выбранных размеров можно переходить к подготовке балки основы, на которой заранее должны быть нанесены места, где будут привариваться ножки и рожки.

После делаются замеры и отрезаются остальные части конструкции. Если планируется мобильные козлы, то соединения стоит делать разборными при помощи болтов. Если же станок должен быть стационарным, до достаточно приварить составные части друг к другу. В конце на продольную основу крепится деревянный брус по всей длине, что поможет избежать контакта металла с пилой.

Смотреть галереюКозлы для пилки дров бензопилой

Бензопила – это относительно недорогой, но в то же время эффективный автоматический инструмент для распила древесины. Сначала не было козел, изготовленных специально под такого рода оборудование, но сегодня они есть. Классическая Х-образная конструкция плоха тем, что есть большая вероятность заклинивания цепи во время выполнения распила. Именно по этой причине большой популярностью пользуются козлы, допускающие свободное выступание лесины. Чаще всего применяют металлические конструкции, которые усовершенствуют. Модернизация заключается в том, что на один из торцов устанавливают зубчатый зажим, который позволяет плотно закрепить заготовку. В настоящее время в продаже имеются универсальные устройства, которые имеют качественный зажим, а также полностью исключают рикошет во время выполнения работ. Правда, цена на такие станки стартует от 8000 рублей. Именно поэтому имеет смысл заняться изготовлением такого козла своими руками.

Домашнее изготовление козлов для ручной распилки

Виды бруса

  • Подготовить брус 10х10 см и длиной 1-1,2 м – для поперечин, ножек. Габаритов готового изделия будет достаточно, чтобы распилить дрова средних размеров.
  • Приступить к изготовлению и сборке ножек в количестве 4-х штук. Для придания большей прочности соединения в каждой паре ножек делают пропилы. Их глубину выдерживают не менее 1/3 толщины заготовки, но не более 1/2. Стараясь получить более плотное соединение, пропилы делают уже, чем ширина заготовки.
  • Вставленный в подготовленные пазы брус осаживают на место, используя молоток. Их крепление между собой, как и всех элементов, осуществляют на саморезы по дереву 4,5х100 мм или при помощи гвоздей.
  • Для предотвращения бокового смещения ножек к ним горизонтально или под углом дополнительно крепят две широкие доски, бруски.
  • Если необходимо, устанавливают «рогачи», их наличие позволит распиливать короткие ветки, доски.
  • Готовое устройство по желанию обрабатывают морилкой для дерева, поверхности покрывают специальной защитной краской или лаком.

Аналогичным образом можно изготовить козлы из любого подручного материала, например досок, кругляка. Чтобы сделать козлы, потребуется самый доступный инструмент:

  • Обычная ножовка по дереву.
  • Строительный уголок, но можно обойтись без него.
  • Обычный карандаш с графитовым стержнем для нанесения разметки или мел.
  • Измерительная рулетка.
  • Стамеска, молоток, шуруповерт, отвертка.
  • Малярная кисть 4-5 см, лак или краска.
  • Достаточное количество саморезов, гвоздей.

Конструкции из металла

Изготовленные из металла козлы компактны по размерам, имеют значительный по времени рабочий ресурс и надежны в работе. Их обычно используют для распила небольшого количества дров. Себестоимость металлического изделия не будет высокой, если для работы использовать металлический лом. Чтобы изготовить устройство из металла самостоятельно, понадобятся:

  • профильный уголок и труба диаметром 50 мм;
  • болгарка и ножовка по металлу;
  • рулетка и кусок мела;
  • болты и аппарат для сварки.


Для изготовления металлической конструкции понадобится 4 инструмента Перед началом работы надо отметить места крепления сваркой или болтами. Для болтов обозначить места для отверстий. Затем отрезать при помощи сварки или болгарки конструктивные части, обозначенные в эскизе. На крайних «ногах» козла с внутренней стороны делаются зазубрины. Зубчатый край не даст бревну скользить и переворачиваться.

Места среза необходимо обработать, срезав на кромках заусенцы, окалину и другие дефекты. Это обезопасит руки пильщика при работе. Изделие собирается по выбранной конструкции. Если козлы собраны с помощью сварки, то полученная конструкция будет неразъемной. Разборная и мобильная модель собирается с помощью болтов.

Предлагаем ознакомиться Мебель из поддонов (паллет): ТОП-150 фото лучших идей и новинок. Подробная инструкция, как сделать удобную и функциональную мебель своими руками

Складные козлы могут складываться, как ножницы. В этом случае болты не надо закручивать полностью. Для того чтобы не допустить самопроизвольного откручивания болтов, устанавливается дополнительная контргайка. Для фиксации опор служит ограничитель — это, к примеру, может быть металлическая цепь. Ее надо закрепить на ноге опоры и сделать крючок для зацепления на другой ноге.

Конструкции козел

Классическая схема козел позволяет при распиливании бревен использовать бензопилу. При этом возникает значительная проблема – зажим режущей части пилы в конце распила.

Часть бревна, выступающая сбоку за край козел, отпиливается без затруднений. Когда же распил происходит между стойками, зажим неизбежен.

Для того, чтобы избежать этого, бревно необходимо поворачивать. Такая изнурительная, непродуктивная работа отнимает много сил и времени, а при отсутствии помощников становится основной трудностью при заготовке дров.

Некоторые конструкторы разработали и запатентовали приспособления, не допускающие зажима режущей части пилы.

  • Ящик для инструментов своими руками по чертежам: инструкция с пошаговым руководством

  • Форма для дорожек — большой выбор форм и простой метод создания красивого и удобного сада (фото + видео)
  • Снегоуборщик своими руками — убираем снег легко, обзор конструкций и видов для загородного участка

Мобильные приспособления

Сделать приспособление мобильным, можно соорудив раскладные козлы. Но это трудоемкий и затратный в финансовом плане процесс. Вам для этого понадобятся: 4 крепких небольших бруса, труба из металла длиной 1-3 м, ограничитель, сверла для деревянных деталей.

Процесс сборки довольно простой. Из доски толщиной 50 мм нужно изготовить брусы. Сделать отметки надрезов для ножек. Сделать отверстия для трубы на каждой планке.

Запустить в них основание и установить ножки. Установить ограничитель, чтобы они не разъезжались в стороны.Металлические козлы

Наиболее прочный, устойчивый и долго эксплуатируемый вариант приспособления для распиловки древесины. Чтобы его создать самостоятельно потребуются:

  • труба (уголок) диаметр которой 5,0 см – 5 штук, для основания,
  • деревянный брус не более 10 см и сечением 50х59 мм,
  • болгарка или ножовка,
  • измерительная рулетка,
  • кусочек мела,
  • аппарат для сварки, болты.

Прежде чем преступить к работам необходимо подготовить эскиз будущего приспособления. После этого можно начинать подготовку основной балки, с отметками для устройства ножек и рогов.

Затем подготавливаются прочие необходимые конструкционные элементы. Для мобильности сооружения соединительные узлы нужно сделать на болтах, чтобы при необходимости их разобрать.

Соединения стационарного устройства можно приварить сварным станком. В завершении на основании фиксируется брус на всю длину конструкции во избежание соприкосновения пилы и металла.

Основные требования, предъявляемые к козлам

При изготовлении козел своими руками важно помнить, что главным в их конструкции является устойчивость и прочность

  • Как согнуть трубу — рекомендации и советы по проведению работ в домашних условиях

  • Бензиновая мотопомпа — качаем воду без привязки к розетке, основные требования к устройству

  • Дровокол своими руками — механизированная подмога при заготовке дров на зиму (фото + видео)

Прочность необходима для того, чтобы выдерживать значительный вес распиливаемых бревен, а также постоянно меняющиеся, расшатывающие конструкцию силы, прилагаемые участниками распиловки дров.

По этой причине в крестообразном основании козел следует использовать брусья квадратного сечения не менее 10 х 10 см.

Далее излагается, как сделать козла для распиливания дров. Требуемые материалы:

  • Деревянные брусья в сечении 10 х 10 см, длиной 110 см. Они используются для изготовления основы козел. Также подойдут гладкие, высушенные, не толстые бревна.
  • 4 деревянных бруса в сечении 5 х 5 см, длиной 110 см. Они предназначены для «ног» конструкции.
  • 2 бруса в сечении 5 х 5 см, длиной 35 см. Они предназначены для верхних деталей конструкции.
  • 2 деревянных бруса в сечении 5 х 5 см, длиной 110 см для крепежа «ног».
  • Средство «Биозащита» для обработки деталей конструкции.

На основном брусе следует сделать 12 пропилов, из которых затем вырезаются 6 пазов глубиной 2,5 см для верхних («рогов») и нижних («ног») деталей конструкции.

С помощью стамески и молотка изготавливаются пазы, в которые вбиваются отрезки брусьев для 4 «ног» и 2 «рогов и фиксируются шурупами.

Под необходимым углом спиливаются окончания брусьев, служащих «ногами», с такой целью, чтобы вся конструкция была устойчива. На этом работа по сборке основания закончена.

Как сделать своими руками козлы для распиловки дров двуручной пилой

Кто когда-нибудь пилил большое количество бревен двуручной пилой «дружба» (именно так, с маленькой буквы. Это не марка пилы, а намек на дружбу двух пильщиков), тот хорошо знает, насколько важна правильно подобранная высота бревна на козлах. Считается, что самая удобная высота – от 90 до 110 см. Спину сгибать сильно не нужно в наклоне вперед, приседать не приходится, работается удобно и быстро. Ведь длительная работа в неудобном положении на следующее утро уподобит вас заржавевшему железному дровосеку – спина и колени сгибаться будут с большим трудом.

Важно! Основные требования к козлам: устойчивость и прочность. Прочность требуется из-за большого веса бревен и поперечных попеременно меняющих направление усилий, которые прикладывают пильщиков. Эти усилия будут расшатывать козлы, поэтому на Х-образные стойки («ног надо пускать хороший брус со стороной минимум 100 мм

Эти усилия будут расшатывать козлы, поэтому на Х-образные стойки («ног надо пускать хороший брус со стороной минимум 100 мм.

Для того чтобы сделать козлы для пилки дров, нам потребуется:

  • Брус 100х100 мм длиной 1100 мм. Он пойдет на основу конструкции. В качестве основы можно использовать также ровное сухое и не очень толстое бревно.
  • Брус 50х50 мм, четыре отрезка по 1100 мм каждый. Они станут «ногами» у козел.
  • Брус 50х50 мм, два отрезка по 350 мм. Из них сделаем «рога».
  • Брус 50х50 мм, два отрезка по 1100 мм для обвязки «ног».
  • Саморезы 5х100 мм, всего порядка 30 шт.
  • Пропитка «Биозащита».

На брусе, который будет служить основой, делаем пропилы. Пропилов делаем 12, по два на каждый паз. Нам будут нужны 6 пазов, каждый глубиной 25 мм, для «ног» и «рогов».

Важно! Старайтесь делать пропилы чуть уже бруска. Буквально на 2 мм. То есть вместо 50 мм делаем пропилы на 48 мм

Так брус войдет в паз с усилием, и вся конструкция будет прочнее

То есть вместо 50 мм делаем пропилы на 48 мм. Так брус войдет в паз с усилием, и вся конструкция будет прочнее.

Стамеской и молотком выбираем по намеченным пропилам пазы. В пазы с усилием загоняем подготовленные куски бруса: четыре «ноги» и два «рожка». Закручиваем саморезы. Ножовкой под углом отпиливаем концы бруса, который служит «ногами», таким образом, чтобы козлы прочно и ровно стояли на земле. Основа козел собрана.

Делаем обвязку «ног». Один конец бруса крепим к «ногам» с внутренней стороны, другой – с внешней. Теперь мы уверены, что «ноги» не разъедутся в стороны. Поперечные «усилители ног» также фиксируем саморезами. Если концы бруса выступают, ножовкой спиливаем их «заподлицо» с «ногами». Обрабатываем биозащитой и можно приступать к распиловке дров.

Помимо «классического» варианта козел из дерева, можно изготовить металлические козлы. Такая конструкция будет легче и прослужат дольше. Изготавливаются они из стальной трубы прямоугольного профиля со стороной не менее 50 мм. Для удобства хранения лучше крестовины и обвязку крепить болтами, а не сваркой. При креплении болтами конструкцию можно будет разбирать.

Важно! Конструкция не должна быть легкой, иначе она будет неустойчивой во время работы. И делайте конструкцию по своему росту. Куски трубы крепятся между собой под углом 45°

Получившиеся три крестовины для жесткости обвязываются такой же трубой горизонтально и по диагонали

Куски трубы крепятся между собой под углом 45°. Получившиеся три крестовины для жесткости обвязываются такой же трубой горизонтально и по диагонали.

Как видите, козлы для пилки дров можно достаточно просто изготовить своими руками. Материала для их изготовления требуется совсем немного, и он доступен. Только следует помнить, что козлы должны быть обязательно устойчивыми, прочными и соответствовать росту пильщика.

Бензопила любит «свободный конец»

Невысокие цены и большой выбор бензопил сделали этот инструмент основным для пилки дров, поэтому под него сегодня умельцы разрабатывают собственные оригинальные конструкции козел. Производительность и легкость резки древесины бензиновым и электрическим инструментом в десятки раз выше традиционной механического распиливания.

Козлы для пилки дров механизированным инструментом можно сделать по классической схеме – две симметричные Х-образные стойки с поперечиной. Однако, в этом случае высока вероятность зажима цепной пилы в момент завершения реза. Этот момент нельзя назвать приятным и безопасным при работе скоростной пилой.

Для исключения заклинивания бревно каждый раз приходится поворачивать резом вниз и только тогда заканчивать распиливание. Намного удобнее и безопаснее, особенно для новичка-дровосека, резать свободный конец бревна, выступающий из козел наружу.

Поэтому следует отдать предпочтение металлическим конструкциям, позволяющим максимально выдвинуть бревно в одну сторону, надежно зажав его второй конец при помощи зубчатых захватов или стальной цепи.

Складные козлы для распиловки дров чертеж. Козла для дров своими руками: как это делается

Козла для дров – это, конечно, вещь довольно архаичная. Но едва ли какой владелец дома обходится без них. Оно и понятно: с этим массивным, но совсем нехитрым приспособлением дрова распилить значительно проще и удобнее. Я не считаю, что нежелание приобрести его в готовом виде является выражением какого-то скупердяйства. Отнюдь! Козлы для дров своими руками получаются более адаптированными к потребностям своего хозяина. Да и сделать их не так уж и трудно. Именно об этом я и хочу рассказать вам в сегодняшней статье.

Как сделать козла под двуручную пилу

Решив соорудить козлы для дров своими руками, следует помнить, что самыми важными их параметрами являются:

  1. Высота. Оно и понятно. Если долго поработать в неудобном положении, то боли в спине и коленях гарантированы. Считается, что наиболее приемлемой высотой является 90÷110 см. Однако точная ее величина зависит от роста и рабочих привычек человека, который будет использовать это приспособление.
  2. Прочность вкупе с устойчивостью. Это объясняется зачастую довольно большим весом распиливаемых бревен, а также наличием постоянных попеременно меняющихся усилий, прикладываемых пильщиками. Поскольку данные усилия могут привести к расшатыванию козел, в качестве опорных ног следует использовать добротный брус толщиной 100 мм и более.

Что потребуется, чтобы сделать козла

Для изготовления козел для пилки дров потребуется брус следующих размеров:

  • 100×100, длина 1100 мм. Он станет основой конструкции. При желании его можно заменить ровным сухим, не очень толстым бревном;
  • 50×50 в четырех отрезках, длина 1100 мм. Они будут использованы в качестве опорных ног козел;
  • 50×50 в двух отрезках, длина 350 мм для изготовления «рогов»;
  • 50×50 в двух отрезках, длина 1100 мм для выполнения обвязки опорных ног.

Кроме того, необходимо запастись саморезами 5×100 мм (штук 30), защитной пропиткой и соответствующими инструментами (ножовкой, стамеской, молотком, отверткой).

Козла – приспособление, необходимое для работы. Но следует также подумать и о здоровье. Для этого вполне можно поставить турник, о котором рассказывается в статье, находящейся.

Порядок изготовления деревянных козел

На брусе, образующем основу козел для пилки дров, делаем пропилы из расчета 2 на каждый из 6 пазов, т.е. всего 12 пропилов. Глубина будущих пазов должна составлять 25 мм. В них будут устанавливаться опорные ноги и пара рогов. Целесообразно, чтобы каждый паз был слегка уже предназначенного для него бруска на 1,2-2 мм . То есть расстояние между пропилами должно составлять порядка 48 мм. Благодаря этому, брусья будут входить в пазы с усилием, что придаст дополнительную прочность всей конструкции.

Выборку пазов между пропилами следует произвести, используя стамеску и молоток. Опорные ноги и рога в пазы загоняются с усилием и закрепляются в них саморезами. Нижние концы опорных брусьев нужно подпилить под таким углом, чтобы козла на земле стояли ровно и прочно. Так получается полностью готовая основа козел.

Следующий этап изготовления козел для пилки дров состоит в выполнении обвязки их опорных ног. Наличие брусьев обвязки, закрепленных саморезами, не позволит ногам разъехаться. Если конец какого-либо из обвязочных брусьев выступает, его спиливают заподлицо с соответствующей ногой. Обработав изготовленные козла биозащитой и дождавшись ее высыхания, можно приступать к пилению дров.

Как сделать металлические козла

Деревянные козлы для распилки дров следует, скорее всего, считать вариантом классическим. Но это приспособление можно изготовить и из металла. Причем оно будет более надежным и долговечным.

Для его изготовления лучше воспользоваться стальной трубой прямоугольного профиля 50×50 мм. Чтобы хранить такие козлы было более удобно, конструкцию лучше делать не сварной, а скрепляемой болтами. Это позволит ее разбирать и хранить в подходящем для этого месте.

Металлические козла не должны быть легкими! Чем больше вес конструкции, тем лучше ее устойчивость во время пиления.

Между собой куски труб крепят под 45°. Полученные крестовины обвязывают, используя такую же трубу, что и в основной конструкции.

Итак, сделать козлы для дров своими руками – не такое уж и трудное дело. Материал для этого можно использовать любой

А в ходе изготовления особое внимание следует обратить на устойчивость конструкции, ее прочность и соответствие росту пильщика

Козлы для ручной распилки

Казалось бы, что в этом нехитром приспособлении можно усовершенствовать, и какие параметры можно изменить, кроме высоты, чтобы сделать работу на нем более комфортной? В старину деревянные бревна обычно пилили 2 человека при помощи двуручной пилы с крупными зубьями.

Они полностью контролировали процесс и свободной рукой придерживали с двух сторон концы бревна, а в случае необходимости могли надавить на него, чтобы распил не зажимал полотно пилы. А часто, при распилке толстых бревен, их допиливали чуть больше чем до середины и проворачивали на 180°. Правда, рез при этом был не очень ровный, что создавало трудности установки при последующей рубке.

Расстояние между крестообразными стойками козел обычно делали чуть меньше двойной длины топки печи, для которой заготавливали дрова.

И сейчас такие конструкции не ушли в небытие, правда их все же усовершенствовали, добавив третью крестовину для удобства работы одноручной лучковой пилой и сократив расстояния между ними для меньшего риска зажима полотна пилы.

В некоторых металлических конструкциях козел появились зубчики для лучшей фиксации бревен, а более традиционные их виды усовершенствовали, добавив острые винтовые регулируемые упоры для той же цели.

Работать стало значительно удобнее. И, если у вас есть необходимость в регулярной заготовке не очень большого количества дров, то такой вариант приспособления для их распиловки может вполне вам подойти.

Сборка ножек и примерка

От качества разметки отверстия для болта зависит работоспособность приспособления. Поэтому необходима предварительная примерка по технологии:

  • ножка укладывается на столик, чтобы вырез свисал над столешницей (можно использовать табурет, стул)
  • опорная планка (верхняя) устанавливается в паз вертикально
  • добавляется вторая ножка сверху первой (планка должна плотно прилегать к вырезам в обеих деталях)
  • конструкция временно стягивается струбцинкой

Затем выполняются операции:

  • размещенным вертикально угольником место пересечения ног переносится на боковую поверхность с обеих сторон конструкции
  • получившиеся точки соединяются линией, которая становится вертикальной осью вращения
  • угольником размечается продольная ось ножки
  • в пересечении этих линий и будет центр для отверстия болта М10, являющегося шарниром соединения

Внимание: Отверстия должны быть перпендикулярны плоскости досок, поэтому необходим кондуктор. Им может служить пропил в бруске, прижатом к ножке саморезом либо струбцинкой

Если отверстие будет наклонным, ножки не смогут трансформироваться в рабочее положение.

Сборка ног осуществляется поэтапно:

  • болт проходит сквозь одну деталь
  • на него надеваются две шайбы, облегчающие вращение деревянных элементов относительно друг друга
  • на резьбовую часть надевается вторая нога
  • осуществляется фиксация шарнирного соединения гайкой

Результатом становится комплект из двух ног, в пропилы которых сверху легко вставляется планка опорная.

Изготовление козла для распиливания бревен двуручной пилой своими силами

Огромное значение для удобства распиливание бревен двуручной пилой имеет высота козел. Недаром такую пилу называют «дружба», намекая и на самую известную в нашей стране бензопилу и на совместную дружную работу двух пильщиков.

Признано, что оптимальная высота козел при таком способе распиловки составляет 0,9-1,1 м. При такой высоте, когда не требуется существенным образом наклоняться и приседать, мышцы спины и ног не перенапрягаются и на следующий день не болят.

В случае ненормальной высоты козел работа по заготовке дров превращается в малопривлекательное занятие, а спина и коленные суставы работников подвергаются чрезмерной нагрузке и вызывают в них патологические изменения.
