Котельная в частном доме: требования, нормы, для газовых, твердотопливных, жидкотопливных котлов

Общие указания по монтажу

Перед покупкой отопительного агрегата надо определить место его установки. Для этого предназначена топочная, но зачастую в ней недостаточно свободного пространства, поскольку его занимает существующий газовый или другой отопитель. Тогда установка твердотопливного котла в частном доме может быть выполнена за стеной помещения топочной, в пристройке. Ставится каркас из металлоконструкций и обшивается сэндвич – панелями или профилированным листом с утеплителем. Вариант удобен для тех, кто собирается топить углем, внутри дома не будет грязи.

Все недорогие твердотопливные котлы для дома малой мощности допускается ставить прямо на черновую стяжку пола. Они имеют малый вес и не оказывают на основание вибрационных нагрузок, поскольку не оборудованы вентилятором или шнековым конвейером для подачи пеллет. Для агрегатов мощностью свыше 50 кВт рекомендуется устроить бетонный фундамент, который должен опираться на грунт и утрамбованную подсыпку из щебня. Фундамент выполняется на 80—100 мм выше уровня стяжки, при этом он не должен быть с ней связан. Устройства основания также требуют котлы длительного горения, в которых имеется механизм подъема-опускания тяжелого груза.

Проектами на частные дома обычно предусматривается устройство дымоходной шахты в толще стены с выходом трубы сквозь кровлю. Если шахта отсутствует либо занята существующим газовым отопителем, понадобится произвести монтаж дымохода для твердотопливного котла. Для этого лучше использовать металлические двустенные дымоходы с утеплителем. Они легкие, собираются из секций нужной длины и легко крепятся к стене дома. Для поворотов и ответвлений изготавливаются такие же двустенные тройники и отводы. Способы монтажа дымоходов при наличии вытяжной шахты и без нее можно увидеть на рисунке.

В помещении топочной обязательно наличие естественной вытяжной вентиляции. Когда производится установка котлов отопления в частном доме, вытяжка предусматривается через шахту в стене. Шахта параллельна дымоходной, только меньшего сечения. При ее отсутствии в наружную стену ставится переточная решетка, она должна располагаться под потолком помещения. Роль вытяжки состоит в следующем:

В топочной создается разрежение, в результате чего туда подсасывается приточный воздух из других помещений и используется для горения. Котельные установки мощностью 50 кВт и выше требуют организации отдельной приточной вентиляции.
Удаление продуктов горения, случайно попавших в помещение.

Ориентировочная компоновка оборудования и схема монтажа твердотопливного котла отопления представлена на рисунке.

Схема монтажа твердотопливного котла

Часто в котельных загородных домов отсутствует выход канализации. Это не совсем правильно, так как иногда требуется опорожнить систему или водяную рубашку котла. В этот же сток направляют сброс предохранительного клапана.

Порядок монтажных работ

Для выполнения работы предлагается следующая инструкция по монтажу твердотопливных котлов:

Изделие освободить от заводской упаковки.
Если в помещении топочной мало места, то сборку изделия лучше произвести на улице. Установить все дверцы и ящик зольника, а также остальные элементы, поставляемые отдельно. Вентилятор и приборы автоматики ставить не нужно, это делается после монтажа котла.
Переместить агрегат в помещение и установить на фундаменте или полу таким образом, чтобы патрубок выхода газов находился на одной оси с трубой дымохода. В домашних условиях монтаж твердотопливного котла своими руками нужно выполнять с помощником, вес оборудования редко бывает меньше 50 кг.
Зафиксировать котел на фундаменте или стяжке так, чтобы не было перекосов.
Присоединить дымоход, установить вентилятор с блоком управления и группу безопасности.
Подключить котел к системе отопления по выбранной схеме.

Основные требования

Котельный агрегат (в зависимости от габаритов и типа) можно установить в отдельном помещении на первом этаже, в подвале дома или на чердаке (но это должна предусматривать планировка дома, определяемая на этапе проектирования).

Также допускается использование автономного модуля (контейнера с мини-котельной), возведение специальной пристройки или отдельного здания. В качестве отдельного сооружения может применяться готовая мобильная котельная, смонтированная из сэндвич-панелей и отделанная негорючими материалами.

Отопительный агрегат может быть твердотопливным, жидкотопливным или газовым. В зависимости от разновидности отопительного агрегата требования к котельной в частном доме имеют некоторые различия.

Нормы проектирования котельной в частном доме предусматривают

соблюдение требований относительно размеров помещения;
установку не более двух котельных агрегатов в одном помещении;
отсутствие горючих материалов в отделке поверхностей и кровельного настила;
наличие дверей на улицу и в дом (для пристройки);
грамотный выбор и установку дверей: они должны входить в категорию противопожарных и открываться наружу, как и дверь смежного помещения в доме;
беспрепятственный доступ ко всему отопительному оборудованию;
установку окна с форточкой для естественного освещения и аварийного проветривания, створки окна должны распахиваться наружу, а площадь стекла соответствовать объему помещения (0,03 м2 на 1 кубометр);
наличие естественной или принудительной вентиляции, которая рассчитывается следующим образом: (ширина помещения x высота потолков x длина помещения) x 3. В итоге получаем объем воздуха, который необходимо заменить за один час;
наличие дымохода, если этого требует тип котла (для агрегатов мощностью менее 30 кВт допускается вывод дымоходной трубы через стену);
подключение водопровода (для заполнения и подпитки отопительного контура) и канализации (для слива воды из системы);
монтаж отдельного фундамента для котлов массой более 200 кг (допускается установка моделей меньшего веса на пол из железобетона).

Для деревянных стен встроенных и пристроенных котельных (которые являются общими с остальными помещениями дома) нужна негорючая отделка, способная повышать предел огнестойкости конструкций до 0,75 часа. Для возведения пристройки рекомендуется использовать кирпич, блоки и другие негорючие материалы.

План котельной в частном доме

Основные нормативы относительно габаритов помещения

высота потолка: должна быть от 2,5 м при мощности отопительного агрегата свыше 30 кВт, для менее мощных котлов показатель составляет не менее 2,2 м;
объем котельной: от 15 м3 (если отопительный агрегат планируется установить в подвале, то при расчете объема помещения требуется прибавить 0,2 м2 на каждый кВт мощности котла);
площадь котельной должна составлять минимум 6 м2.

Минимальная площадь позволяет обеспечить безопасность работы оборудования, но для удобства монтажа и обслуживания отопительной системы все же рекомендуется обустраивать более просторные котельные.

В котельной частного дома, схема которой разрабатывается с учетом особенностей выбранного агрегата, необходимо предусмотреть свободный доступ к элементам обвязки котла, регулирующей арматуре, электрооборудованию.

Вентиляция для котельной в частном доме

Как уже говорилось, расчет производительности вентиляции считается от объема помещения. Его надо умножить на 3, добавить около 30% на запас. Получим объем, который необходимо «прокачать» за час.

Например, помещение 3*3 м с высотой потолков 2,5 м. Объем 3*3*2,5=22,5 м3. Требуется трехкратный обмен: 22,5 м3 * 3 = 67,5 м3. Добавляем запас в 30% получаем 87,75 м3.

Для обеспечения естественной вентиляции в нижней части стены должно быть приточное отверстие, забранное решеткой. Вытяжная труб должна выходить через кровлю, возможен выход через стену в верхней ее части. Выводить вентиляционную трубу необходимо на одну высоту с дымовой.

https://youtube.com/watch?v=5WbTrODlcNU

Площадь остекления и размеры окон в газовой котельной для дома

При обустройстве газовой котельной в частном доме следует помнить, что существуют нормативные требования к организации подобных хозяйственных помещений. Чтобы избежать неэффективной работы котла, перерасхода топлива, необходимо заранее определится с площадью помещения и его расположением.

Размещение котла и оборудования

Требования к помещению

Если мощность газового котла не более 60 кВт, то его можно разместить на кухне. При мощности 150 кВт газовый агрегат размещают в удобном отдельном помещении дома (на любом этаже, чердаке). При общей мощности 350 кВт – в отдельном помещении цокольного или подвального типа, пристройке. Запрещается установка котельного оборудования в жилом помещении.

Площадь котельной в доме напрямую зависит от мощности оборудования, но высота потолков должна быть более 2 метров. Мощные газовые котлы (от 200 кВт) размещают в больших по площади помещениях – не менее 15 м2, средней мощности (от 60 кВт) – до 13 м2, малой мощности (до 30 кВт) – 7,5 м2.

Еще одним требованием является использование негорючих отделочных материалов на всех поверхностях котельной в частном доме. От смежных жилых комнат котельную необходимо изолировать огнеупорными материалами.

Помещение должно иметь окна с площадью остекления 0,03 м2 на 1 м3 пространства. При остеклении котельной требования безопасности предусматривают площадь стекла не менее 0,8 м2 и толщину 3 мм.

Чем больше площадь стекла, тем оно должно быть толще. Окно необходимо для проветривания котельной, если вентиляция не работает.

Недостаточное остекление котельной можно компенсировать вытяжными клапанами диаметром 15 см и увеличенной щелью под входной дверью.

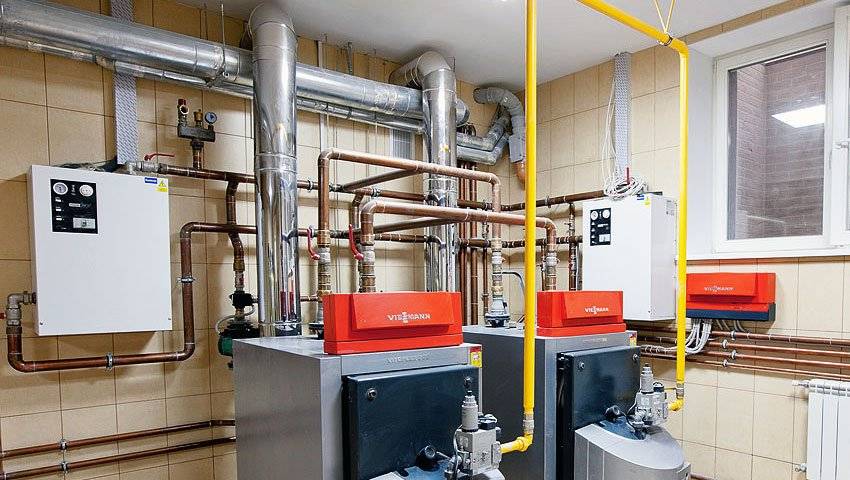

Устройство и требования к котельной в частном доме

Двери в помещение с газовым котлом устанавливаются вплотную, снизу должен быть зазор 2 см для циркуляции воздуха. Либо помещение должно иметь окно с решеткой. Вентиляционные отверстия в полотне могут быть сделаны самостоятельно при помощи болгарки или дрели. Двери должны открываться наружу и быть металлическими.

Вентиляционная система

Вентиляция котельной (доступ свежего воздуха, отвод отработанного воздуха) – одно из важнейших требований к закрытым техническим помещениям с газовым оборудованием.

Воздухообмен в помещении данного типа должен быть трехкратным, то есть за один час весь объем воздуха сменяется три раза.

Воздуховоды проводят под потолком, приточные окна располагаются внизу на противоположной стене от теплового агрегата, а иногда их располагают на двери. Размер приточного отверстия на двери должно быть не меньше 0,025 м2.

Вентиляция в газовой котельной может быть отдельной или частью общедомовой системы. Величина вентиляционных ходов рассчитывается исходя из мощности оборудования и места забора воздуха. Если воздух приходит в котельную с улицы, то на 1 кВт мощности котла необходима площадь 0,08 м2 вентиляционных окон, если из смежного помещения – до 0,3 м2.

Требования к дополнительным коммуникациям

Необходимые для работы газового котла ресурсы – это электричество и газ. Электропроводка должна быть индивидуальной, закрытой, заземленной, иметь стабильное напряжение.

Лампа освещения должна быть специальной, не нагревающейся, взрывозащитной. К котлу подводят воду для обеспечения функционирования отопительной системы дома и горячего водоснабжения.

Для слива воды тепловое оборудование может быть подключено к канализационной системе.

Дымоходная система не соединяется с воздушной вентиляцией, отводится отдельно. Дымоход должен быть газонепроницаемым, чтобы продукты горения не попадали в помещение.

Монтаж системы отопления в частном доме является трудоемким и дорогостоящим видом работ

Требований к оборудованию газовой котельной достаточно много, их правильное соблюдение важно для безопасности жизни, КПД системы, комфорта проживания

Какие документы необходимы?

Просто так построить котельную в частном доме нельзя — потребуется оформлять довольно много специальных разрешений. Обязательно проводится государственная экспертиза. Ей подлежат все проектные материалы, включая итоги инженерных изысканий.

Конечным итогом является вывод о соответствии или несоответствии проекта нормативным положениям. Официальное разрешение стало необходимым условием еще в 1997 году, с тех пор появилось разделение по классам опасности. Без разрешающего акта нельзя вводить в эксплуатацию котельные, которые:

используют природный или сжиженный газ;
вырабатывают не только тепло, но и горячую воду;
содержат хотя бы отдельные части оборудования, рассчитанные на температуру свыше 250°;
содержат хотя бы отдельные части оборудования, рассчитанные на давление выше 1,6 МПа.

Ввод в эксплуатацию оформляют соответствующим актом. Он недействителен, если нет подписей всех участников технической комиссии и сотрудника Ростехнадзора.

Техпаспорта на используемую технику должны быть зарегистрированы в органах технического надзора (что подтверждается еще и отметками на них). Пакет документов вместе с заявлением идет в территориальную инспекцию, а после выездной проверки вручают лицензию.

Требования для твердотопливных котлов

Необходимое расстояние от стены до котла примерно 10-12 сантиметров;
Если твердотопливный котел устанавливается в деревянном помещении, то заранее нужно отделать листами стали стену прилегающую к котлу;
Пол в помещении желательно сделать из бетона;
Обязательно должно быть окно и форточки;
Помещение должно быть не меньше 8-10 квадратных метров.

Прежде чем устанавливать котел в своем частном доме или коттедже, нужно правильно выбрать сам агрегат. На рынке их огромное множество, в изобилии котлы отечественных производителей и зарубежных фирм. Требования к помещению котельной, где будет устанавливаться котел, зависит от мощности купленного аппарата.

Следует отметить, что требования к помещению для установки разных видов котлов почти одинаковые. Есть небольшие различия и эти различия несут судьбоносный характер. Не все потребители и мастера знают эти нюансы. И зачастую случается так, что специалисты установили котел и он готов к работе, а, например, газовая служба не подписывает акт по эксплуатации котла, потому что не были соблюдены все требования. Помещение нужно срочно переделывать

Поэтому соблюдать нормативы для котельной очень важно!

Читайте так же:

Размеры газовой котельной в частном доме

Представляет собой, как правило, отдельное помещение, где установлены газовые котлы или водонагреватели. Причем, если газовое оборудование оснащено закрытыми герметичными камерами сгорания с мощностью (суммарно) не более 200 кВт, то их количество не может превышать 4 штук. Размеры топочной будут напрямую зависеть от мощности устанавливаемого оборудования. Большое значение уделяется закрытому или открытому типу камеры сгорания.

Предполагаемые размеры газовой котельной:

Тепловая мощность оборудования (общая)	Объем помещения ( в м³)
Менее 30 кВт	7,5 м³
От 30 кВт до 60 кВт	13,5 м³
От 60 кВт до 200 кВт	15,0 м³

Но это общие параметры. Теперь необходимо определиться с конкретикой: высотой, длиной и шириной котельной, наличием вентиляционной системы и места расположения оборудования.

Высота топочной не может быть менее 220 см. Что касается периметра, то тут возможны варианты. В принципе, эти показатели могут быть произвольными, но проход между газовым оборудованием и противоположной стеной не может быть менее одного метра. Исходя из этих данных и будет определяться ширина и длина топочной.

Согласно Санитарным нормам и правилам в обязательном порядке в котельной должна присутствовать система вытяжной и приточной вентиляции, окно, зарешеченное отверстие снизу двери, ведущей в рядом находящееся помещение, площадью около 0,02 м². Оконный проем не должен быть менее 0,25 м², с обязательным выходом на улицу и открыванием наружу.

Что касается места расположения самой котельной, то цокольные и подвальные этажи зданий не предназначены для размещения газоснабжения СУГ. Если речь идет о природном газе, то такое ограничение не действует. Наличие дымохода обязательно. Приток воздуха для котлов с закрытыми камерами горения должен поступать с улицы через специально обустроенный воздуховод или дымоход коаксиального типа.

Основные требования к помещению топочной:

отдельное нежилое помещение;
высота – не менее 2,2 м;
расчетная площадь – 4 м² на один газовый котел;
стены покрыты штукатуркой толщиной в 5 см, отделочные материалы пожаростойкие;
напольное покрытие ровное, без применения горючих материалов;
проем двери по ширине превышает 0,8 м;
наружное окно размером 0,3 м² на 10 м³ топочной.

Наличие коммуникаций:

электросети (напряжение 220В, ток 20А), обязательное заземление и индивидуальный автомат для защиты сети;
отдельный запорный узел для каждого котла;
система водоснабжения;
система водоотведения.

Все системы должны отвечать нормативным стандартам.

Дымоход должен обладать:

газонепроницаемостью;
вытяжное отверстие по параметрам должно быть не менее площади дымохода агрегата;
верхняя часть должна быть выше конька на крыше, чтобы продукты сгорания беспрепятственно удалялись с котельной.

Установка напольного оборудования:

рядом с котлом категорически запрещается наличие источника открытого огня;
к оборудованию должен быть свободный доступ.

Основные требования к помещению для установки газовых котлов

Все газовые котлы имеют конструктивные отличия, в том числе, и по типу камеры сгорания. Если она закрытая (проложен коаксиальный дымоход), то габариты комнаты роли не играют. А вот для моделей с открытыми камерами есть определенные нормативы (по минимуму):

7,5 м3 – для приборов мощностью до 30 кВт;
13,5 м3 – до 60 кВт;
15 м3 – для котлов с мощностью более 60 кВт. При этом на каждый дополнительный «киловатт» прибора необходимо добавлять 0,2 м3 помещения.

Объем, как известно, это произведение величин: длина х ширина х высота. Так вот, последний параметр – строго фиксированный и не может быть менее 2 м. Поэтому выбирать размеры помещения нужно с «оглядкой» именно на его высоту.

Расположение топочной

На любом этаже, включая подвальные и цокольные. Это касается всех моделей, где перемещение жидкости по трубам (вода, антифриз) осуществляется принудительно (насосом). Но если котел серии TLO (естественная циркуляция теплоносителя), то только в цоколе или подвале.

Дверь в топочную должна соответствовать нормам пожарной безопасности (тип III). Внизу – зазор между ее низом и полом – не менее 0,025 м2. Если дверь примыкает к полу плотно, то обустраивается небольшое окошко в ее нижней части, закрываемое решеткой.

Освещенность

На каждый «куб» помещения – не менее 0,03 м2остекленной поверхности. Причем минимум одно окно (не менее 0,25 м2) – на улицу (это не относится к приборам с закрытыми камерами)

Место установки котла

От лицевой панели котла до стены (двери) – не менее 1 м.
Должен быть обеспечен свободный доступ к прибору со всех сторон. Это необходимо для удобства проведения работ по его техническому обслуживанию в полном объеме.
Котлы ставятся на постамент, высота которого, а также противопожарные требования к его обустройству оговариваются в Инструкции по монтажу прибора.
Стена (или стены), у которой расположен котел, должна быть из негорючих материалов (или надежно защищена от термического воздействия).

Необходимо учесть, что все вышесказанное касается частных домов с централизованным газоснабжением. Если используется сжиженный газ (баллоны), то есть некоторые особенности. Например, в этом случае котел нельзя монтировать в подвальном помещении. Поэтому такие нюансы следует уточнять дополнительно.

Вентиляция

Помещение подключается к общей вентиляционной системе, соединение располагается на потолке котельной.
Дымоход котельной состоит из 2-х каналов, с шагом не менее 25 см. Один из которых используется непосредственно для монтажа дымохода, а другой для его чистки.
Поступление свежего воздуха происходит, как правило, через вентиляционную решетку, установленную на входной двери в котельную.
Для размера вентиляционных приточных отверстий установлены стандарты: при внешнем поступлении воздуха — 0,08 м2 х 1 кВт мощности котла, при внутреннем — 0,3 м2 х 1 кВт.

Общие нормативы

Котел можно разместить во многих местах:

на чердаке;
в отдельном здании;
в автономном модуле – мини котельная, располагающаяся в контейнере;
непосредственно в доме;
в пристройке.

При планировке жилья оптимальным вариантом будет расположение котла на чердаке или в подвале.

Однако если дом уже построен, то лучше выбрать пристройку или отдельное строение.

Распространенным вариантом является мини котельная, в которой все оборудование размещено в контейнере. Небольшой размер позволяет установить ее в любом месте.

На фото можно увидеть, такую мини котельную.

Еще существуют мобильные котельные, представляющие собой готовые под ключ мини здания. Стены изготавливаются из сэндвич-панелей с отделкой негорючими материалами.

Устройство котельной зависит от типа устанавливаемого котла, который может быть газовым, твердотопливным и электрическим.

Соответственно, и выбор помещения зависит от вида отопительного оборудования.

Однако недостаточно выбрать тип отопления и подобрать подходящее помещение, нужно еще составить проект. Проект должен содержать схему расположения оборудования и отображать все нормативы.

Для наглядности представлена схема устройства котельной.

Также проект нужно согласовать со специальными государственными структурами, в основном это касается газового оборудования.

Обязательно нужно соблюдать общие требования ко всем видам котельных:

в одной котельной разрешена установка не более двух котлов;
стены выполняются из негорючего материала, например, кирпича или бетона;
пол нужно сделать бетонным или покрыть стальным листом, а облицевать кафелем;
запрещено использование любых горючих материалов;
устанавливается только противопожарная дверь;
дверь котельной и смежной комнаты должна открываться наружу;
в пристроенном здании одна дверь должна выходить в дом, а другая дверь – на улицу;
к котельному оборудованию должен быть обеспечен беспрепятственный доступ;
вытяжка должна обеспечивать в час трехкратный воздухообмен;
обязательно устанавливается окно, которое должно быть с форточкой.
