Каркас для гипсокартона на потолок

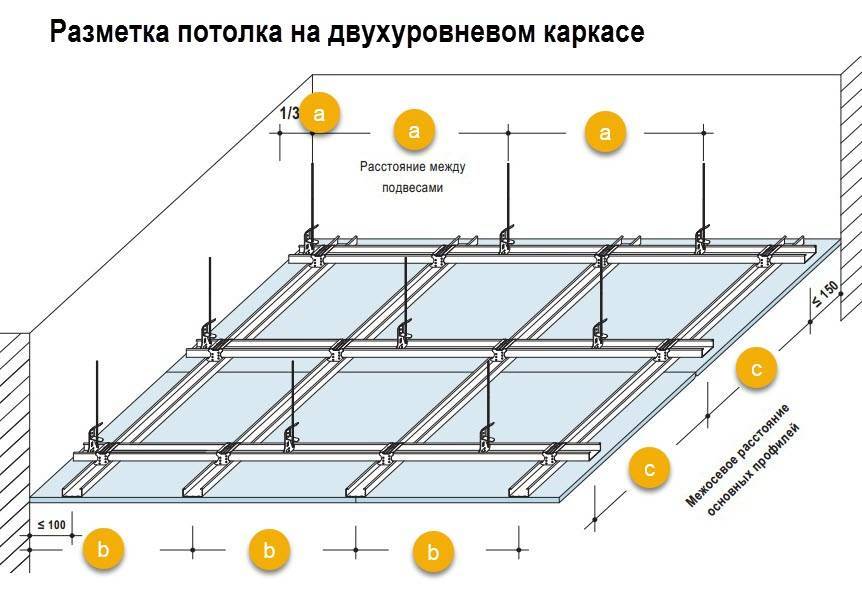

Установка подвесов и крепление профилей

По отбитым малярным шнуром линиям устанавливают направляющие UD-профили. Фиксируют их с помощью саморезов. После этого на двух противоположных стенах делают отметки для монтажа несущих CD-профилей, выдерживая шаг 40-50 см.

Несущие профили вставляют в направляющие и крепят их шурупами «металл-металл». В соответствии с заранее выполненной разметкой устанавливают подвесы. В них закрепляют CD-профили и проверяют плоскость натянутой под потолком ниткой.

Мастера не рекомендуют монтировать несущие профили вплотную к потолку, так как это затрудняет работу. Зазор в 1-1,5 см позволяет держать профиль сверху, облегчая его выравнивание. В тех местах, где нужно усиление одноуровневой конструкции – под короба, установку светильника – монтируют поперечины из несущих металлопрофилей.

Характеристики материала для устройства каркаса: практичные советы и рекомендации

Требования к профилю:

должен быть изготовлен только из оцинкованной стали (так он не поддастся коррозии);
параметры CD планки должны составлять 60х25 мм, UD – 5х25 мм (такие габариты ширины основания позволят удобно скомпоновать элементы, а толщина боковых планок обеспечит оптимальное скрепление профиля к потолку и ГКЛ);
профили UW и CW должны обладать толщиной 50 мм и на спинке иметь профилированные ребра жесткости, это надежно закрепит следующий ярус конструкции на основном потолке;
в качестве фиксирующих элементов используют дюбели или саморезы диаметром 6 мм и в длину 70-100 мм – при монтаже они не провалятся в пустоту потолочного покрытия.

Виды профилей для устройства каркаса их особенности

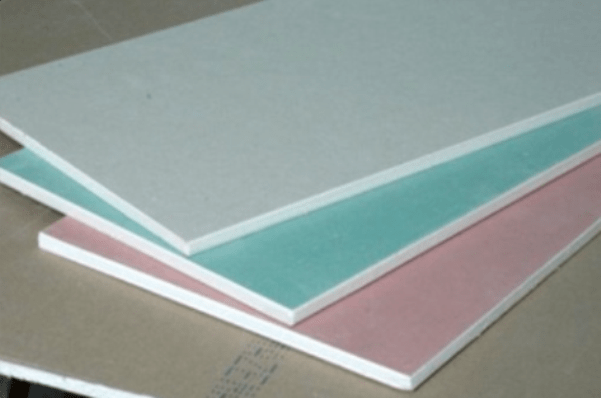

Что касается гипсокартона, то для потолочного типа установки важен маленький вес и толщина листов, иначе со временем под их тяжестью конструкция просядет. Во избежание этого рекомендуется приобретать ГКЛ толщиной 6,5 или 9,5 мм. Что касается ширины или длины листа – эти показатели не имеют значения. Но если производить ремонт своими руками, легче привинтить плиту размером 120х125, чем 120х250 или 120х300 см.

Не имеет также значения, какой марки будет применяться гипсокартон, однако лучше перестраховаться заранее и купить влагостойкие листы (они смогут защитить помещение, если кто-нибудь из соседей сверху вдруг вздумает устроить потоп), или огнестойкие, особенно если подвесной потолок монтируется на кухне. Еще лучше использовать комбинированные плиты, которые не испортятся ни от огня, ни от воды.

ГКЛ для потолков различных марок толщиной 9,5 мм.

Подвесы и соединительные элементы

Профили выполняют функцию балок, их нужно не только прикрепить к потолочному перекрытию, но и соединить между собой, в противном случае они оказываются бесполезными. Подвесы и соединители обеспечивают сборку каркаса под гипсокартон из металлопрофиля на потолок.

Следующим после профилей по важности считается П-образный подвес, он представляет собой скобу, производимую из катаной стали, у которой ширина равна 27, а высота — 60 миллиметрам. Ее ширина аналогична ширине ПП профиля

По всей длине «лапок» подвеса имеется большое количество парных отверстий, расположенных с одинаковыми промежутками. На основании этого элемента имеются крепежные отверстия для фиксации анкерных болтов на перекрытиях из бетона и саморезов на деревянной основе.

Именно на подвесы для каркаса из металлопрофиля на потолок приходится наибольшая степень нагрузки, поэтому специалисты не рекомендуют экономить деньги на их применении.

Функция, которую должны выполнять соединители, понятна из их названия. Ими пользуются для соединения профилей в определенном положении между собой.

Производители выпускают много разных соединителей:

Продольный . Предназначается для соединения ПП между собой. С помощью этого типа соединителей можно создавать конструкции большей длины, чем этот параметр у одного профиля, если ее оказывается недостаточно.
Угловой . Является отрезком профиля, имеющим в центре пропил и сгиб в этом же месте. Такой элемент применяют с целью соединения ПП под разными углами – острым, тупым, прямым, что зависит от конструкционной особенности каркаса потолка из профиля под гипсокартон.
Т-образный . Это изделие необходимо для стыковки примыкающих друг к другу профилей. Допустимо не только перпендикулярное расположение ПП и Т-образного соединительного изделия, но и под углом разной величины, поскольку у этого элемента имеются сгибы.
Элемент типа «краб» . Он обеспечивает соединение от трех до четырех потолочных профилей между собой на одном уровне или крест-накрест.
Двухуровневый соединитель . Предназначается для выполнения той же задачи, что и для «краба», но профили в нем располагаются один выше другого.

Крепление листов к потолку вяжущими материалами

Гипсокартон можно приклеивать к потолку и стенам без каркаса, что позволяет сэкономить пространство помещения. Базовую поверхность следует предварительно подготовить:

Прежде всего удаляется отслоившаяся краска или штукатурка.
Все неровности устраняются с помощью шпаклевки после предварительной обработки грунтовкой.
Поверхность обязательно должна быть обезжирена.

Гипсокартон нельзя приклеивать на следующие поверхности:

деревянные, поскольку дерево может изменять размеры;
влажные или окрашенные масляной краской;
на гладкую бетонную поверхность (сначала на ней делаются насечки).

Выбор материала и необходимые инструменты

При любых монтажных работах без инструмента не обойтись.

Для сооружения короба нам понадобится:

емкость для замешивания раствора;
шпателя;
дрель или шуруповерт;
перфоратор;
строительный уголок;
ножницы по железу;
карандаш и рулетка;
лазерный уровень и отвес;
молоток;
плоскогубцы;
канцелярский нож;
насадка венчик;
валики;
ванночка.

Как только собран необходимый инструмент, приступаем к закупке материала.

Понадобится:

ГКЛ зеленого цвета – влагостойкий;
профиль стоечный и направляющий;
саморезы по металлу;
дюбеля;
крепежи и подвесы;
шпаклевка;
серпянка;
грунтовка глубокой пропитки.

Способы крепления гипсокартонных листов

Рассмотрим, каким же способом можно закрепить материал на деревянной основе:

клей — существует специальный состав для данного материала;
на деревянный профиль — из реек делается обрешетка потолка под гипсокартон. на которую непосредственно крепятся листы;
металлический профиль.

Клей как материал для крепления используется очень редко. Способ соединения на основе клея является непрактичным и ненадежным. Обязательным условием является идеально ровное основание потолка. При плохом склеивании листы могут провиснуть или вообще отвалиться.

Ознакомимся с самыми распространенными способами крепления гипсокартона к поверхности.

На потолок

В отличие от стен, монтаж обрешетки для гипсокартона на потолок имеет свою специфику. В основе каркаса используется 2 вида профиля: UD и CD. Если необходимо произвести фигурный потолок или многоуровневый, то в каркасе используются такие профили, как CW и UW. Толщина этих профилей бывает 50, 75 и 100 мм. Сейчас рассмотрим процесс изготовления таких типов каркаса:

Ячеистый.
Поперечный.
Сложные фигуры.

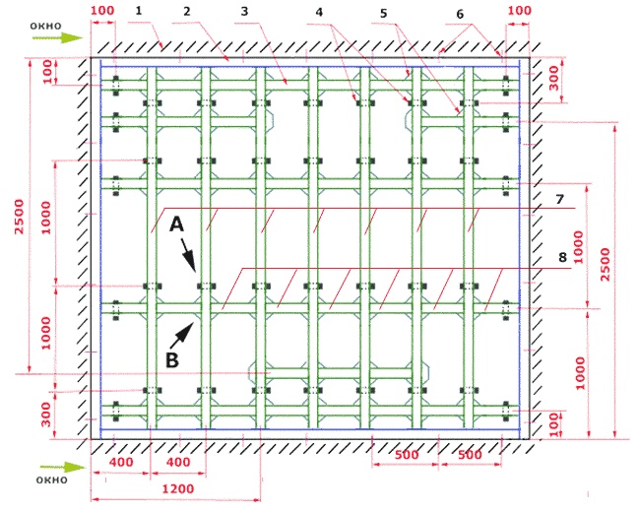

Ячеистый каркас

Этот тип каркаса будет оптимальным для одноуровневого потолка. Процесс монтажа выглядит следующим образом:

В этом случае обрешетка будет иметь пересечения 90°. Для начала монтажа решаете вопросы, связанные с высотой и уровнем потолка. Для этого, используя водяной уровень, в каждом углу наружном/внутреннем ставите отметки.
Благодаря этому измерению вы сможете найти самую низкую точку на основном потолке. От нее обязательно отступите около 25 мм, можно с запасом до 30 мм. Эта толщина потребуется для установки CD профиля (это на тот случай, если вам необходимо поднять потолок максимально высоко).
Полученные метки соединяете чоклайном (также можно взять малярный шнур, окунуть его в краситель, натянуть между метками и отбить уровень), в результате чего вы получите очертание будущего уровня потолочного каркаса.
Теперь пришло время по периметру потолка на стене закрепить UD профиль. Он укладывается строго на линию. Шаг крепления дюбелей 30–40 см. Нередко профиля продаются с уже готовыми монтажными отверстиями. В таком случае задача упрощается.
Так как мы делаем ячеистый или перекрестный каркас, то на потолке над профилем ставите метки каждых 60 см с обеих сторон. Далее отбиваете шнуром линии. Эту операцию выполняете перпендикулярно, вследствие чего на потолке у вас будет отбита решетка с ячейками 60×60 см. На полученных линиях необходимо будет закрепить консоли, но только не в местах пересечения профиля

Подвесы устанавливаются только для одного направления профиля.
Крепление подвесов выполняется с интервалом до 60 см по направлению профиля
Обратите внимание, важно учитывать направление цельного профиля, а не поперечного. Длина профиля может быть 3,5 или 4 м.
Подвесы фиксируются к потолку дюбелями Ø 6 мм
Желательно чтобы у входного отверстия дюбеля было кольцо

За счет этого они не будут проваливаться в монтажные отверстия на подвесе. Если отверстие вышло больше диаметра 6 мм, то замените дюбель на больший.
Теперь пришло время установить CD профиль. Он должен быть короче требуемой длины на 5 мм. Иначе при установке он может деформироваться.
При выполнении последующих действий нельзя спешить. Чтобы выставить профиль по уровню, натягиваете капроновую веревку. Чтобы ее не оттягивали профили, подогните свесы немного выше уровня нитки, при этом захватывайте и профиль. После этого по очереди отпускайте профиль и прикручивайте его к подвесам по уровню маленькими саморезами, которые известны как «блошки». Ими также между собой фиксируются CD и UD профиль.
Когда все цельные профили выставлены и закреплены к подвесам, можно приступать к изготовлению ячеек. Для этой цели необходимо будет использовать специальный краб. Под углом 90° закрепляете крабами отрезки профиля подходящего размера поперек существующего каркаса. Краб и перемычка также фиксируются «блошками».

Поперечный каркас

Другой вариант одноуровневого потолка из гипсокартона заключается в изготовлении поперечного каркаса. Многие мастера пользуются именно такой технологией.

В таком случае CD профиль устанавливается с шагом 40 см. При таком раскладе один лист ГКЛ будет пересекать 6 профилей, 2 из которых будут находиться по краям. Монтаж такого каркаса рекомендуется начинать с угла комнаты, который максимально приближен к значению 90°. В результате с одной стороны он должен прилегать к CD профилю на половину, а на вторую его часть будет прикручиваться следующий лист гипсокартона.

В остальном принцип сборки каркаса, вычисления и крепления не отличаются от технологии изготовления ячеистого каркаса. Используются все те же подвесы и UD направляющие, которые будут удерживать всю конструкцию.

Сложные фигуры

Если планируется собирать многоуровневый потолок с наличием фигур, то каркас обрешетки собирается особым образом. При этом для изготовления той или иной конструкции нет шаблонов. Каждый мастер может воплотить в жизнь практически любую фигуру и конструкцию на потолке из профилей и гипсокартона. Так, если необходимо согнуть направляющий UD профиль, то по всей его длине делаете надрезы каждых 5–10 см. Также в таких конструкциях используется UW профиль, который подрезается и прикручивается по линии каркаса. Для обрешетки используется все тот же CD профиль, который крепится подвесами к потолку.

Деревянный потолок и гипсокартон: выбираем бескаркасную технологию

Если вы точно решили сделать выравнивание конструкции, это вполне возможно и позволит обеспечить крепление листов непосредственно к самому потолку. Среди основных преимуществ такого способа монтажа можно назвать минимальное количество затрат – как временных, так и финансовых.

Еще одним достоинством становится сохранение высоты помещения. Именно поэтому данный метод востребован для деревянных потолков, когда помещение отличается небольшими габаритами и невысокими потолками. Плюсом становится низкая стоимость данного способа, так как не понадобятся дополнительные материалы и каркас.

Потолок из листов гипсокартона, обеспечивающий выравнивание основной конструкции Важным моментом становится соблюдения рекомендаций по надежному и устойчивому основанию

Очень важно надежно закрепить основной потолок, если имеется такая возможность. Далеко не всегда допускается использование метизов

Это объясняется тем, что в древесине они просто не держатся.

Помимо этого, может наблюдаться естественное движение древесины. В определенных ситуациях это приводит к появлению деформации древесины и трещин. Возможно, что швы будут расходиться.

Можно сделать вывод, что бескаркасная технология доступна исключительно для ровного потолка, который создан из качественной древесиной. Крепление осуществляется саморезами. Если есть такая возможность, в данном случае все же рекомендуется выбрать каркасный метод крепления.

Крепление на монтажную пену и дюбели

Пеной можно приклеивать листы не только на потолок, но и на стены. Поверхность готовится так же, как под клей, только выравнивать базовую поверхность не нужно, поскольку между ней и листами остается воздушный зазор.

Лист приставляется к потолку и через него в поверхности сверлятся отверстия под дюбели с шагом 0,5 м.
Лист снимается, после чего на расстоянии 10 см от отверстий к нему с внутренней стороны приклеиваются кусочки поролона равной толщины, а распорные части дюбелей вставляются в отверстия потолка.
Затем лист снова совмещается по отверстиям с базовой поверхностью и крепится к ней дюбелями. Под головку каждого самореза устанавливается шайба.
Положение листа выставляется с помощью уровня. За счет поролоновых прокладок между ним и основой образуется зазор.
Около каждого крепления в гипсокартоне сверлится отверстие диаметром 6 мм и в него закачивается пена. Затем с помощью дюбелей и обрезиненного молотка корректируется положение листа по горизонтали.
На следующий день снимаются шайбы, а саморезы вворачиваются обратно с утапливанием головки. Прикрепленный на пену лист будет дополнительно фиксироваться с помощью дюбелей.

Что такое каркас и его назначение

Одним из популярных отделочных материалов для оформления потолочной поверхности считаются листы гипсокартона. То, насколько привлекательным получается внешний вид конструкции, и ее долговечность зависит от правильности проектирования и сборки каркаса потолка из ГКЛ под перекрытием из бетона или древесины.

Если при его обустройстве по незнанию или невнимательности допущены ошибки и просчеты, приходится переделывать всю работу полностью

Поэтому так важно знать, как следует собирать каркас, который представляет собой несущую конструкцию, монтируемую из линейных элементов таких, как стальной профиль или деревянный брус

Он предназначается для удержания гипсокартонных листов под потолочной основой, так как не существует другого способа, как можно их закрепить. Кроме этого, каркас служит для выравнивания потолков, поверхность которых обычно в квартирах далека от ровных плоскостей. Этот недостаток можно исправить путем установки подвесной системы из профилей и ГКЛ.

Еще одной задачей монтажа каркаса под гипсокартон на потолок является обустройство пространства для укладки электропроводки под светильники, встраиваемые в материал покрытия.

На потолок

В отличие от стен, монтаж обрешетки для гипсокартона на потолок имеет свою специфику. В основе каркаса используется 2 вида профиля: UD и CD. Если необходимо произвести фигурный потолок или многоуровневый, то в каркасе используются такие профили, как CW и UW. Толщина этих профилей бывает 50, 75 и 100 мм. Сейчас рассмотрим процесс изготовления таких типов каркаса:

Ячеистый.
Поперечный.
Сложные фигуры.
