Капельное орошение в теплице и на огороде своими руками

Советы по организации капельного полива своими руками

Сконструировать капельное орошение грядок чаще всего под силу даже начинающему фермеру, однако у многих этот процесс занимает довольно много времени.

Ускорить монтаж оросительных магистралей помогут следующие советы:

• во время проектировки системы нужно обязательно брать реальный план в масштабе;
• на комплектующих экономить не стоит, поскольку от них чаще всего зависит долговечность всей конструкции;
• при выборе типа магистральной ленты нужно обязательно учитывать тип почвы, а также необходимость демонтажа конструкции в конце сезона;
• диаметр трубок и прочих узлов подбирать с запасом не следует: это не повысит эффективность орошения, но довольно серьёзно скажется на конечной стоимости конструкции;
• систему перед пуском следует тщательно отрегулировать, во время работы грунт должен увлажняться равномерно, а в зоне протяжённости магистрали должна оставаться ровная влажная полоса;
• допущенные во время монтажа ошибки устраняются довольно тяжело, поэтому во время конструирования системы полива спешить не следует.

Рекомендуем вам узнать, как утеплить теплицу на зиму своими руками.

Капельное орошение — одна из наиболее современных систем по уходу за насаждениями культурных растений, которая позволяет получать максимальные урожаи с минимальной затратой ресурсов. Сегодня существует сразу несколько вариантов для обустройства искусственного полива, в том числе и самодельные установки. Они не уступают в эффективности заводским, при этом имеют более низкую стоимость и минимальные затраты на последующий уход.

Использование полипропиленовых труб

Ничто не мешает соорудить капельный полив своими руками из полипропиленовых труб. Данный вариант капельного полива из пластиковых труб обладает массой достоинств. Эти трубы прочны, эластичны и характеризуются низкой плотностью. Полипропиленовые трубы достаточно устойчивы к ударам гидравлического характера и перепадам температуры.

Современные присадки позволяют стенкам полипропиленовых труб оставаться невредимыми под действием ультрафиолетовых лучей. Труба не повреждается, если в системе замерзла вода, за исключением ее полного наполнения. Кроме того, устройство капельного полива из полипропиленовых труб своими руками обойдется дешевле, чем из ПНД, так как стоимость комплектующих под сварку ниже, чем сборные конструкции на резьбе.

Трубы из данного материала подходят для создания магистрального трубопровода и для распределительной сети с капельницами. В последнем случае отверстия можно просверлить в нужных местах. Диаметр подбирается на практике при полностью смонтированной системе.

Конечно, при работе с пластиковыми трубами имеются и свои минусы:

1. Использование специального паяльника.
2. Систему нельзя разобрать на зимний период или для чистки.
3. По сравнению с ПНД, полипропиленовые трубы обладают меньшей устойчивостью к замерзанию воды в конструкции. По этой причине всю систему перед зимой необходимо продувать с помощью компрессора.

Монтаж системы капельного полива

Для центральных веток берут пластиковую трубу толще, чем для ответвлений. Обычно диаметра 32–50 мм будет достаточно. ПНД труба как шланг идет в продаже бухтой.Монтаж системы капельного полива
Чтобы с ней проще было работать, трубу раскатывают на участке, и дают ей время отлежаться. Размягченный на солнце пластик станет податливее. Распрямленную трубу нарезают кусками необходимого размера согласно чертежу, и укладывают ее вдоль грядок, но поперек рядов с растущими растениями. Напротив каждого ряда врезают фитинги для подключения перфорированных лент.

Подсоединив один конец перфорированной ленты к врезному фитингу, ее начинают раскладывать по рядку как можно ближе к растущему растению

Необходимо обратить внимание, чтобы капельные отверстия были направлены на стебель растения, то есть вбок. Если уложить ленту отверстиями вниз, со временем они забьются сырым грунтом

На конце ряда ленту отрезают, а ее отверстие закрывают заглушкой. Если ряды на грядке расположены близко друг к другу, ленту можно не перерезать, а сразу завернуть ее на второй ряд. Тогда второй конец ленты, охватывающий два ряда, подсоединяют к соседнему фитингу на центральной трубе. Получившееся кольцо из капельной ленты не требует установки заглушек, плюс позволяет более рационально использовать материал.
Изготавливать поливную систему из  капельных шланг быстро и удобно, но они обладают небольшим сроком эксплуатации, максимум до 5 лет.
Некоторые дачники предпочитают заменять ленты ПВХ трубами с самостоятельно врезанными капельницами. Сейчас мы рассмотрим, как самому сделать капельный полив без перфорированных лент. Для работы потребуется бухта трубы диаметром 20 мм. Подойдет любой тонкостенный шланг. Он легко режется ножовкой или специальными ножницами.

Сгибать трубу кольцом на два ряда, как это делали с капельной лентой, не очень  удобно, поэтому ее нарезают кусками. Каждый отрезок трубы должен соответствовать длине рядка. Куски труб раскладывают на свое место по рядкам и отмечают на них точки для сверления отверстий под капельницы. Обычно культуры высаживают на расстоянии 50 см друг от друга, поэтому нанести разметку можно с помощью рулетки, придерживаясь этого шага. Чтобы отверстия на трубе не получились зигзагообразного расположения, удобно использовать черный шланг с продольной синей полосой. Она поможет проделать отверстия строго по одной линии.

Для сверления можно воспользоваться шуруповертом или электродрелью. Когда все отверстия будут готовы, трубы раскладывают по рядам на свое постоянное место.

Соединение капельных линий с центральной трубой выполняется фитингами тройниками. Второй конец перфорированной трубы закрывают заглушкой. Простой вариант затычки – это небольшой деревянный колышек, закругленный и подогнанный по диаметру трубы.

Чтобы вода подавалась порционно, в отверстия вкручивают медицинские капельницы.
С помощью регулировочного колесика на ее корпусе для каждой культуры можно индивидуально выставляют подачу определенного количества воды.
Теперь настало время вернуться к баку. Дно емкости просверливают с помощью электродрели с коронкой. Диаметр режущей насадки должен соответствовать сечению фитинга переходника. Далее, от вырезанного отверстия собирают цепочку из фитинга переходника, шарового крана и фильтра. Если в системе предусмотрен бак для внесения удобрения, под него врезают тройник. Всю собранную цепочку из арматуры соединяют с центральной трубой и начинают делать подвод подпитывающего водопровода. От центральной системы водоснабжения можно просто протянуть трубу в бак. Со скважины или колодца воду придется подавать глубинным или поверхностным насосом. Как вариант, можно установить насосную станцию.

​Совет! Для управления подкачкой воды, в бак необходимо установить поплавок с клапаном, используемые в сантехнике.

Когда все готово, можно включать насос, накачивать полный бак воды и проверять систему на работоспособность.

Совет! Первый запуск капельной системы считается промывочный. На этом этапе выгоняют весь мусор из трубопровода, прогоняя воду с открытыми заглушками капельных линий.

Усовершенствовать капельный полив можно добавлением датчиков влажности грунта и электрического клапана-отсекателя воды. Их работой управляет специальное электронное устройство – контроллер. Такой капельный полив становится полностью автоматизированный, требующий редкого участия человека в его обслуживании.

Создаем план участка / теплицы

Для того, чтобы смонтировать систему капельного полива, необходим четко прорисованный план участки или теплицы. В зависимости от того, где планируется создавать систему капельного орошения, необходимо продумать следующие моменты:

На плане должно быть четко указано, где будет расположен трубопровод, в каких местах лучше всего расположить капельницы, при этом, не создавая дополнительного давления, в каких местах должны располагаться запорные арматуры. Поскольку ровные участки являются довольно большой редкостью, лучше всего при наличии склона укладывать в горизонтальном положении основную систему, а на склоне капельницы.

Чтобы не запутаться в собственных обозначениях, рекомендуется сразу же присвоить отдельные номера всем соединениям. Таким образом, можно легко и быстро посчитать, какое количество конструкций необходимо, чтобы создать характерные разветвления.

Сопоставить финансовые возможности и оборудование

Важно отметить, что на рынке можно найти самые разные варианты, поэтому каждый дачник сможет подобрать элементы для будущего полива

Особое внимание стоит уделить собственному выбору трубопровода. Лучше всего покупать трубы, изготовленные из первичного сырья

В том случае, когда построить водопровод невозможно, необходимо найти возвышенность, порядком двух метров и установить резервуар с жидкостью.

Укладывать все элементы можно как на поверхности, так и вглубь. Во втором случае рекомендуется использовать трубы не из прозрачного пластика. Это уменьшает вероятность того, что вода зацветет.

Вне зависимости от того, где создается капельный полив: на открытой местности или в теплице, перед тем как организовывать полив, важно для начала выкопать все грядки. Чтобы предотвратить попадание самых различных предметов, сора, рекомендуется перед эксплуатацией хорошенько промыть всю систему

Для этого воду спускаем до тех пор, пока не увидим ее чисто кристального цвета

Чтобы предотвратить попадание самых различных предметов, сора, рекомендуется перед эксплуатацией хорошенько промыть всю систему. Для этого воду спускаем до тех пор, пока не увидим ее чисто кристального цвета.

Самостоятельный монтаж капельной системы

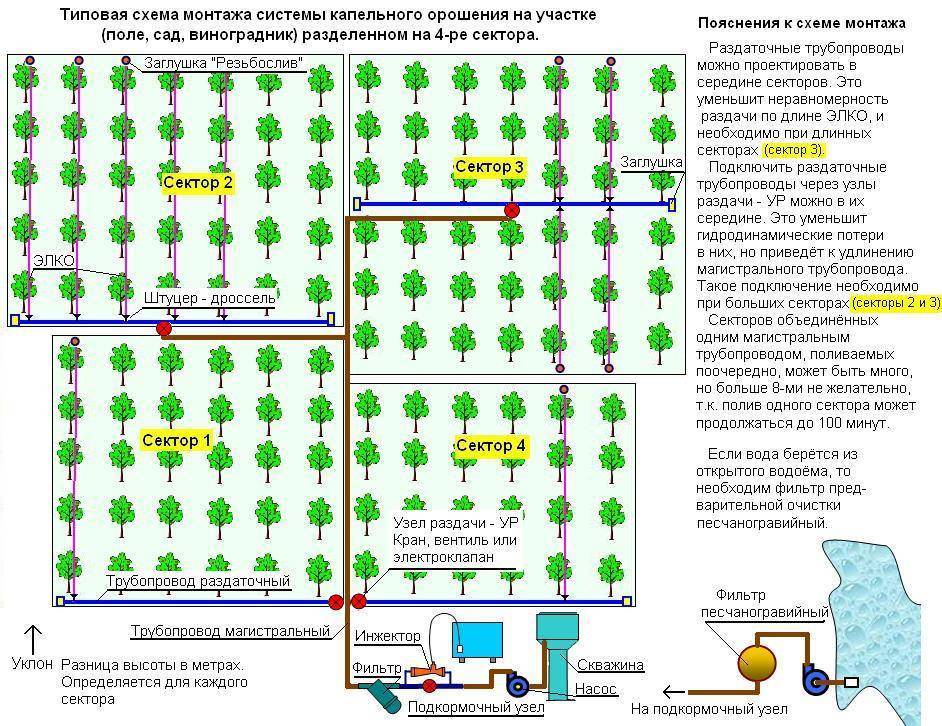

Ниже приведена схема того, как в домашних условиях самостоятельно собрать капельный полив на приусадебном участке. Примером послужит оснащение поливом участка площадью 150м2 с 10 рядами высаженной клубники, длина которых составляет 12 метров.

Для самодельной системы понадобится капельная лента длиной 110-140м. При расположении эмиттеров или перфорации через 30см пропускная способность системы составит порядка 4-х литров в час. Ориентировочное давление без использования насоса – 0,1 атмосфера, для поддержания которого бак системы полива необходимо разместить в 1 метре над землей. Создать давление воды в 1 атмосферу невозможно, так как в этом случае понадобилось бы поднимать резервуар с водой на десятиметровую высоту. В результате недостаточного давления пропускная способность падает в три раза — до 1,3 литра в час. В результате время полива увеличивается втрое.

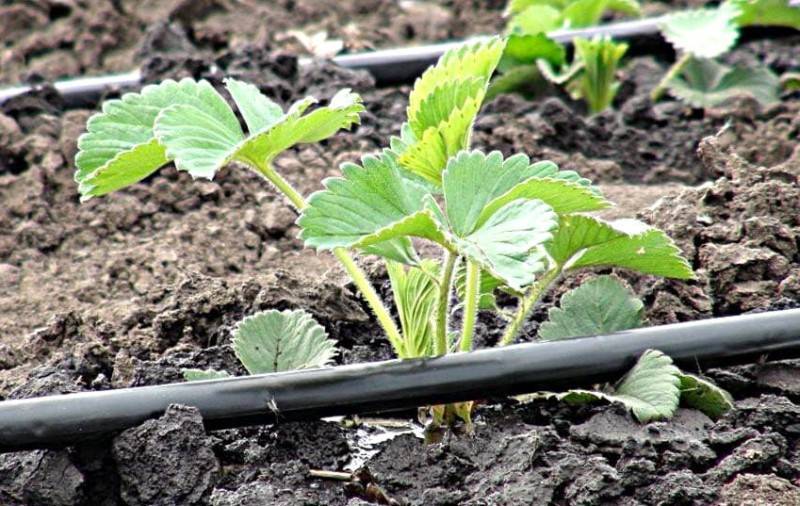

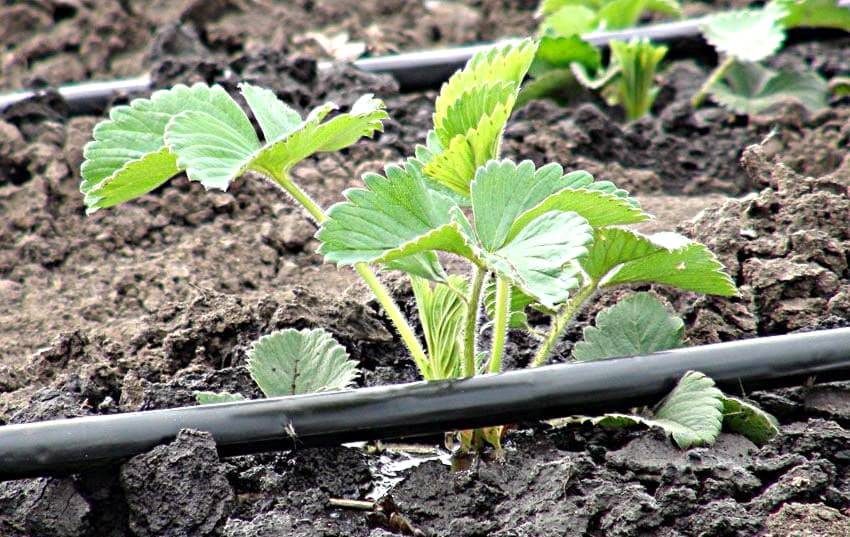

Капельный полив клубники — правильное решение

Последовательная схема действий для создания своими руками капельного полива:

1. Подсоединить кран к штуцеру емкости, после чего поставить фильтр.
2. При помощи соединительной муфты подключается распределительная труба и укладывается перпендикулярно к грядкам для полива. Если площадь меньше 300м2, подойдет труба 32мм. Саму трубу необходимо прокладывать параллельно горизонту, а поливные ленты — с уклоном. Окончание трубы на противоположной стороне участка нужно закрыть с помощью съемной заглушки или установить вентиль, чтобы облегчить профилактическую промывку.
3. Напротив грядок клубники нужно просверлить трубу, навернуть штуцеры с прокладками или установить краны. Последние обеспечат раздельное отключение каждого ответвления полива при необходимости. Также можно подсоединить трубы, изначально снабженные старт-коннекторами.
4. Вдоль всей грядки клубники уложить эмиттерные ленты. Один из концов трубки следует надеть на штуцер, а другой заглушить.
5. При применении общей капельницы для полива нескольких кустов следует присоединить к ней разветвители-минифолды в виде трубочек и уложить их возле корней насаждений.

Принцип работы и разновидности

Эта технология была опробована несколько десятилетий тому назад. Ее результаты оказались настолько впечатляющими, что система получила широкое распространение. Основная идея состоит в том, что вода подается к корням растений. Есть два способа:

• наливается на поверхность возле стебля;
• подается под землей в зону формирования корней.

Первый способ более простой в установке, второй — более затратный: нужен специальный шланг или капельная лента для подземной укладки, приличный объем земельных работ. Для умеренного климата разницы особой нет — и тот и другой способ работают хорошо. А вот в регионах с очень жарким летом лучше показала себя подземная прокладка: меньше воды испаряется и больше ее попадает растениям.

Капельный полив применяют на огородах, в теплицах. Наиболее эффективен он при выращивании овощей и плодовых

Есть системы самотечные — для них необходима емкость для воды, установленная на высоте не менее 1,5 метров, есть системы со стабильным давлением. В них имеется насос и группа контроля — манометры и клапаны, создающие требуемое усилие. Есть полностью автоматизированные системы капельного полива. В самом простом варианте это клапан с таймером, открывающий подачу воды на заданный промежуток времени. Более сложные системы могут контролировать отдельно расход по каждой из линий подачи воды, тестируя влажность почвы и определяя погоду. Эти системы работают под руководством процессоров, режимы работы задаваться могут с панели управления или компьютера.

Монтаж капельного полива

Изготовление капельной системы начинают с установки емкости для воды. Бак лучше всего взять из нержавейки или пластиковый. Под емкость придется изготовить тумбу высотой от 1 до 2,5 м. Размеры зависят от рельефа участка.

Бак с тумбой размещают так, чтобы все ветви капельной системы располагались от него примерно на одинаковом расстоянии. Это нужно для обеспечения одинакового давления воды в трубопроводе. Так же нужно учесть удобство подключения к емкости трубопровода для закачки воды. Если делается капельный полив в теплице, бочку можно установить как за ее пределами, так и внутри. Второй метод чаще используется для отапливаемых теплиц, где овощи выращивают зимой.

 ​Внимание! При использовании ПВХ бака для капельной системы необходимо учесть, что его стенки должны быть непрозрачные, лучше черные. Потому что, если пластик будет пропускать солнечные лучи, вода в емкости быстро зацветет, в результате этими водорослями во время полива будет забиваться фильтр и капельницы.
После установки бочки приступают к монтажу трубопровода.

Из пластиковых бутылок

Данный вариант максимально удобен, поскольку нуждается в минимуме денежных затрат. Пустая пластиковая бутылка найдется в каждом доме, а приобрести их можно практически за бесценок.

Само устройство системы также не отличается сложностью. Для организации такой системы полива не требуется никаких особенных навыков или знаний. Вариант полива из пластиковых бутылок сможет устроить каждый. И при этом любой дачник сможет покидать свой участок на достаточно длительное время при необходимости.

Еще одно из преимуществ данного типа системы – его автономность. Иными словами, здесь нет необходимости в резервуаре, наполненном жидкостью. Достаточно будет наполнить водой непосредственно бутылки. Кроме того, растения поливаются жидкостью, которая соответствует по своей температуре окружающему воздуху. Благодаря этому, общее состояние растений и их урожайность улучшается.

Если целостность системы в любой момент нарушится, ничего страшного. Для восстановления стабильной работы необходимо лишь откопать бутылку и заменить ее новой.

Удобная прокладка магистралей

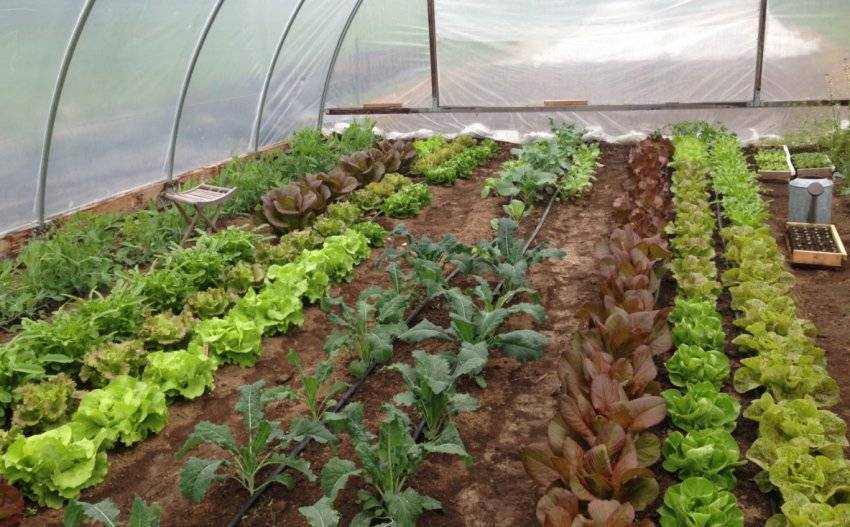

В теплице есть одно условие, способствующее более быстрому и технологичному разведению магистральных труб. Речь идет о кровле: на высоте пары метров над землей смонтирован каркас, так почему бы не использовать его для закрепления труб? В таком случае систему не пришлось бы полностью разбирать каждый год для вскапывания почвы, да и разводка по каркасу позволяет довольно точно выровнять трубы. Прокладка под крышей также способствует более интенсивному прогреву воды.

На выходе из бака труба опускается на 40–60 см для более удобной установки обвязки и коллектора, затем снова поднимается на горизонт, который ниже дна бака на 10–15 см. Для прокладки магистральной разводки хорошо подходит труба ПНД, она хорошо переносит межсезонные колебания температуры и ультрафиолет.

При прокладке рекомендуется ориентироваться на дорожки для прохода и располагать трубы строго над ними. Под крышей соединение труб выполняется штатными пресс-фитингами, монтаж возможен даже в одиночку и со стремянки.

Отводы от магистрали опускаются трубками меньшего сечения в начале каждой грядки, запорная арматура монтируется на высоте протянутой руки. На уровне земли труба переходит в горизонтальный коллектор посредством тройника или колена. Края труб можно заглушить деревянными пробками, в стенках сверлятся отверстия и устанавливаются врезные краны для лент.

Если для полива используются капельницы, магистральная труба крупного сечения тянется поперек грядок, отводы от нее спускаются к почве и через колено переходят в нижнюю магистраль — тонкую трубку вдоль всей грядки или каждого ряда высадки. Посредством крестовин и тройников к этому каналу подключаются капельницы.

Ленты или капельницы

Если вы знакомы с многообразием систем капельного полива, вопрос выбора типа не стоит как таковой — все зависит от выращиваемых культур, размера теплицы и особенностей разводки системы.

Если тепличное хозяйство ориентируется на круглогодичное выращивание овощных культур, часто отдается предпочтение более крупным и высокорослым сортам с дистанцией высадки более 1 метра. Капельницы в таком случае идеально подходят, ибо ленту столь крупного шага найти достаточно трудно.

Особенно выражена польза капельниц при поливе древовидных томатов и густоплетущихся огурцов. В период созревания плодов эти растения потребляют воды в разы больше, чем на стадии высаживания. Ленты такой пропускной способности не имеют, к тому же капельницы можно установить регулируемые, либо менять их по мере взросления растений.

Для теплиц-рассадников и выращивания кустовых растений ленты подойдут наилучшим образом. Они имеют оптимальный шаг капельниц и способны равномерно увлажнять большую площадь. Известный недостаток лент в том, что их пропускную способность нужно регулировать вручную, тогда как у капельниц она строго калибрована. Поэтому при использовании капельных лент рекомендуется вместо шаровых кранов устанавливать вентильные.

Из ПВХ труб

В сравнении с применением стандартных труб из металла, у системы капельного полива, сделанной из полипропиленовых труб, есть достаточно много существенных плюсов. К примеру, относительно небольшой вес. К тому же, подобный капельный полив также не требует больших денежных расходов.

Благодаря тому, что на стенках этих труб с внутренней стороны почти не скапливается никаких отложений, они способны прослужить на одном участке несколько десятков лет. Трубы ПВХ идеально подходят для частого использования и обладают прекрасной устойчивостью к конденсату. В дополнение, монтировать систему капельного полива на основе пластиковых труб очень просто.

От емкости или от водопровода — в чем разница, что и когда выбрать?

Собираясь самостоятельно проектировать систему полива, важно продумать, откуда будет происходить подача воды

Емкость

Использование емкости является самым простейшим вариантом. Преимущества этого варианта следующие:

• простота конструкции;
• легкость при расчете общего потребления воды;
• нет необходимости в использовании фильтра;
• вода значительно теплее, чем водопроводная;
• возможность использования емкости для подачи удобрений.

Минусы:

• ухудшение качества воды в жаркое время года — она зеленеет, накапливает осадок;
• вода из емкости, установленной на возвышении, подается под постоянным давлением 0,2 – 0,4 атм;
• в зимнее время года существует вероятность обледенения.

Для больших участков, со сложной системой полива, лучше использовать подключение к водопроводу.

От водопровода

Плюсы такого монтажа:

• вода подается под постоянным давлением до 5 атм;
• нет необходимости дополнять емкость;
• вода постоянно чистая и свежая;
• нет необходимости в приобретении насоса.

Недостатки:

• необходимость установки фильтра;
• низкая температура воды в холодное время года;
• необходимость установки отдельно бака для удобрения, с его полным монтажом.

Что такое капельный полив: особенность системы орошения

Капельный полив является системой регулярного и равномерного обеспечения влагой корневой системы растений, что способствует увлажнению почвы непосредственно под насаждением. Такое орошение позволяет существенно экономить воду. Почва не переувлажняется чрезмерно и не заболачивается между рядами, как это происходит при других вариантах подачи воды. Это содействует активному поступлению кислорода к корневой системе, что благотворно влияет на рост растения, повышая тем самым урожайность.

Благодаря капельной системе полива вода попадает напрямую под корни растения

Капельная система орошения позволяет снизить трудоемкость ухода за зелеными культурами. А при автоматизированном процессе можно оставлять участок без присмотра на несколько дней, не беспокоясь о том, что растения останутся без воды.

Комплектация может быть самой разнообразной. Но в состав любой системы входят магистральные трубопроводы для подачи и распределения воды и отводные ветви, подающие воду непосредственно к корневой системе каждого зеленого насаждения. Система подключается к централизованному водопроводу, накопительному баку (самотечный вариант) или к насосной станции. Может быть укомплектована автоматикой, иногда ее управление осуществляется ручным способом. В зависимости от данных критериев подбираются комплектующие системы.

Ручной полив

Данная методика является наиболее упрощенным способом увлажнения почвы. Для выполнения подобной задачи достаточно подготовить минимальный набор инструментов: ёмкость для отстаивания воды достаточного объёма, лейка или ковш. Методика достаточно часто применяется для небольших по площади конструкций, где производится выращивание 3-4 культур. Правила проведения ручного полива в условиях теплицы:

• Воду для полива предварительно подготавливают, отстаивая её в бочке или другой ёмкости. При этом не только жёсткие соединения и соли оседают на дне, но и сама жидкость нагревается.
• При ручной методике легко регулировать объём жидкости, что является несомненным преимуществом.

Однако, у данного способа имеется существенный недостаток. Зачастую из лейки получается осуществить только верхний полив, который может привести к развитию ожога, присоединению бактериальной или грибковой инфекции.

Внутрипочвенный полив

Прокладываются пластиковые трубы на глубине примерно полметра. В трубах уже имеются отверстия, из которых вода поступает к растениям. Такой способ полива применяется для теплиц. Растения высаживаются в зависимости от расположения труб. Этот способ хорош тем, что трубы прокладываются на постоянной основе. Полив занимает относительно мало времени, не нужно заниматься рыхлением земли.

Недостатком капельного и внутрипочвенного полива является то, что отверстия трубок, которые находятся в почве, могут засоряться.

Образцы схем можно посмотреть в интернете или видео

Для монтажа системы полива чаще всего используются пластиковые трубы. Это обусловлено рядом преимуществ пластика в сравнении с другими материалами. Раньше использовались металлические трубы, которые от взаимодействия с водой и почвой подвергались коррозии. Нужен был специальный сварочный аппарат и трубогиб для монтажа системы. Но металлическая поливная система отличалась механической прочностью. Одним из недостатков металлических труб является то, что вода при замерзании может разорвать трубу.

Пластиковые трубы:

• Не боятся сырости и не подвержены коррозии и гнили.
• Выдерживают довольно большой диапазон перепадов температур
• Достаточно прочные и долговечные
• Гладкие внутри – вода не встречает каких-либо препятствий
• Простота и легкость монтажа.

Как выбрать готовый капельный полив в теплице

Выбор установки для полива часто является довольно непростой задачей даже для опытных садоводов

Многие просто не представляют, что нужно знать при покупке поливной магистрали, и на какие технические характеристики следует обращать внимание. Чаще всего любая из заводских моделей отлично справляется со своими задачами, независимо от сложности установки

Однако особое внимание нужно уделять выбору транспортной магистрали. Она непосредственно контактирует с водой и играет главную роль в эффективной подаче воды к растениям

Первое, на что следует обратить внимание, — это на её тип.

Вам будет интересно узнать, чем обработать землю в теплице осенью от болезней и вредителей.

1. Зигзаг — отличается довольно извилистыми поворотами и сложными углами, она лучше всего подходит для простых оросительных установок. Благодаря своей форме, позволяет замедлить ток воды, что способствует её равномерному прогреву и оптимальному режиму поступления влаги без сложных электронных систем.
2. Щелевая — состоит из гибких каналов, что позволяет мгновенно её смонтировать и убрать. Вместо отверстий, влага в грунт попадает через продолговатые прорези, однако это влияет на её долговечность. Прорези часто засоряются грязью, поэтому щелевую магистраль применяют только в сочетании с фильтром для воды.
3. Эмиттерная — наиболее технически совершенный и сложный тип, отличается долговечностью и универсальностью конструкции, которая позволяет монтировать подводящие магистрали с любым шагом. Главный её минус — высокая цена.

Продолжительность и эффективность магистралей зависит от толщины их стенки, которая варьируется от 0,13 до 0,38 мм:

• 0,13 мм — наиболее простой и бюджетный вариант, такие магистральные ленты недолговечны и используются для культур с коротким сроком созревания и только на лёгких почвах;
• 0,15 мм — применяется на любых типах почвы, под культуры со средним сроком дозревания;
• 0,2 мм — долговечная универсальная магистраль, подходит для любых грунтов и культур, обычно служит на протяжении многих лет;
• 0,25 мм — лучше всего функционирует на почвах с каменистыми включениями, такие ленты стойкие к повреждениям и механическому воздействию;
• 0,38 мм — используется в горной местности и на каменистых склонах, такие магистрали сверхустойчивы к повреждениям и любому механическому воздействию.

Ещё одним важным моментом при выборе оросительной системы является пропускная способность. Данный показатель напрямую влияет на всю эффективность орошения, от чего во многом зависит и урожайность всех насаждений. Для большинства плодовых растений необходимо обеспечить скорость тока жидкости около 1–1,5 л/ч. Для деревьев и культур с сильно развитой корневой системой этот показатель выбирают индивидуально, в пределах 2–4 л/ч.
