Калькулятор расчета вольтамперной характеристики стабилизатора напряжения

О неполадках и сбоях в электросетях

Электрооборудование, изготавливаемое в России, естественно рассчитано на российскую электрическую сеть и обязано работать при напряжении от 198 до 242В и частоте от 49.5 до 51 Гц. Как правило диапазон напряжений и частот, в котором может работать оборудование, еще несколько шире (характерны например 187-242В). Для большинства работающих от сети устройств допустимы изменения частоты на 2Гц (или даже более) по сравнению с номинальным значением. По данным компании Bell Labs в США наблюдаются следующие наиболее часто встречающиеся сбои питания.

1. Провалы напряжения – кратковременные понижения напряжения, связанные с резким увеличением нагрузки в сети в связи с включением мощных потребителей, таких, как промышленное оборудование, лифты и т.д. Они являются наиболее частой неполадкой в электрической сети, встречаются в 87% случаев. 2. Высоковольтные импульсы – кратковременное (на наносекунды или единицы микросекунд) очень сильное увеличение напряжения, связанное с близким грозовым разрядом или включением напряжения на подстанции после аварии. Составляют 7.4 % всех сбоев питания. 3. Полное отключение напряжения согласно этому исследованию является следствием аварий, грозовых разрядов, сильных перегрузок электростанции. Встречается в 4.7% случаев. 4. Слишком высокое напряжение – кратковременное увеличение напряжения в сети, связанное с отключением мощных потребителей. Встречается в 0.7% случаев.

Как правильно определить необходимую мощность стабилизатора напряжения?

Чтобы сделать выбор модели стабилизатора напряжения по критерию необходимой мощности, неободимо рассчитать суммарную мощность, потребляемую нагрузкой. Мощность, потребляемую конкретным устройством, можно узнать из паспорта или инструкции по эксплуатации. Иногда потребляемая мощность вместе с напряжением питания и частотой сети указывается на задней стенке прибора или устройства.

При подсчете мощности, потребляемой устройством, следует учитывать так называемую полную мощность, а также пусковой ток устройства. Полная мощность — это вся мощность, потребляемая электроприбором, она состоит из активной мощности и реактивной мощности, в зависимости от типа нагрузки. Активная мощность всегда указывается в ваттах (Вт), полная — в вольт-амперах (ВА). Устройства — потре6ители электроэнергии зачастую имеют как активную, так и реактивную составляющие нагрузки.

Активная нагрузка. У этого вида нагрузки вся потребляемая энергия преобразуется в излучение (свет, тепло). У некоторых устройств данная составляющая является основной. Примеры — лампы накаливания, обогреватели, электроплиты, утюги и т. п.

Реактивные нагрузки. Все остальные. Они, в свою очередь, подразделяются на индуктивные и емкостные. Пример — устройства, содержащие электродвигатель. Эти элементы линейных цепей не поглощают энергии, а лишь частично запасают ее в электрическом или магнитном поле с последующей отдачей в электрическую цепь.

Полная мощность в вольт-амперах и активная мощность в ваттах связаны между собой коэффициентом COSф. На приборах, имеющих реактивную составляющую нагрузки, часто указывают их активную потребляемую мощность в ваттах и COSф. Чтобы подсчитать полную мощность в ВА, нужно активную мощность в Вт разделить на COSф. Например: если на дрели написано «600 Вт» и «COSф= 0,6», это означает, что на самом деле потребляемая инструментом полная мощность будет равна 600/0,6=1000 ВА. Если COSф не указан, для приблизительного расчета активную мощность можно разделить на 0,7.

Высокие пусковые токи. Любой электродвигатель в момент включения потребляет энергии в несколько раз больше, чем в штатном режиме. Соотношение величины потребляемого тока в момент пуска (включения) устройства к величине тока в установившемся режиме называется кратностью пускового тока. Данная величина зависит от типа и конструкции электродвигателя, наличия или отсутствия устройства плавного запуска, и может иметь значение от 3 до 7.

В случае, когда в состав нагрузки входит электродвигатель, который является основным потребителем в данном устройстве (например, погружной насос, холодильник), но его пусковой ток неизвестен, то паспортную потребляемую мощность двигателя необходимо умножить минимум на 3, во избежание перегрузки стабилизатора напряжения в момент включения устройства.

Рекомендуется выбирать модель стабилизатора напряжения с 20% запасом от потребляемой мощности нагрузки. Во-первых, Вы обеспечите «щадящий» режим работы стабилизатора, тем самым увеличив его срок службы, во-вторых, создадите себе резерв мощности для подключения нового оборудования.

Схема параметрического стабилизатора

В зависимости от технических характеристик, параметрические стабилизаторы могут быть однокаскадными, многокаскадными и мостовыми. Стабилитрон, находящийся в составе конструкции, напоминает обратно включенный диод. Однако пробой напряжения в обратном направлении, характерный для стабилитрона, является основой его нормального функционирования. Данное свойство широко применяется для различных схем, в которых нужно создать ограничение входного сигнала по напряжению.

Параметрические стабилизаторы относятся к быстродействующим устройствам, они защищают чувствительные участки схем от импульсных помех. Использование этих элементов в современных схемах стало показателем их высокого качества, обеспечивающего стабильную работу оборудования в различных режимах. Основой параметрического стабилизатора является схема включения стабилитрона, использующаяся также и в других типах стабилизаторов в качестве источника опорного напряжения.

Стандартная схема состоит из делителя напряжения, который, в свою очередь включает в себя балластный резистор R1 и стабилитрон VD. Параллельно стабилитрону включается сопротивление нагрузки RH. Данная конструкция стабилизирует выходное напряжение при изменяющемся напряжении питания Uп и токе нагрузки Iн.

Работа схемы происходит в следующем порядке. Напряжение, увеличивающееся на входе стабилизатора, вызывает увеличение тока, проходящего через резистор R1 и стабилитрон VD. Напряжение стабилитрона остается неизменным за счет его вольтамперной характеристики. Соответственно, не изменяется и напряжение на сопротивлении нагрузки. В результате, все измененное напряжение будет поступать на резистор R1. Принцип работы схемы дает возможность для расчетов всех необходимых параметров.

Основные параметры стабилитрона

Стабилизатор тока на транзисторе

Для создания рабочей схемы применяют обратное включение полупроводникового прибора. На анод подают «минус» источника питания. На катод – «плюс».

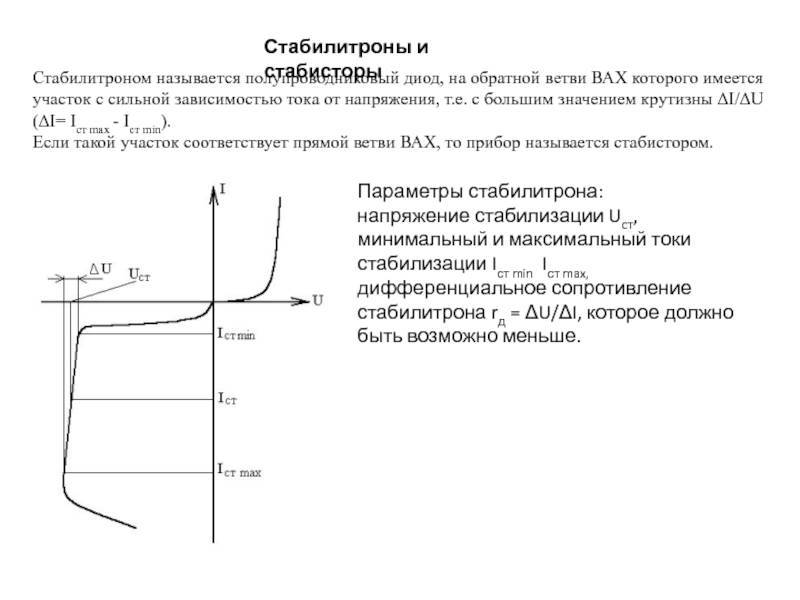

ВАХ стабилитрона

С помощью измерительной аппаратуры можно составить по точкам распределение электрических величин. На рисунке отмечены основные характеристики стабилитрона, которые нужно учитывать при расчете стабилизатора напряжения. Показаны уровни, определяющие:

начало пробоя;
рабочий режим (Uст, Iст);
максимально допустимое значение (Uобр, Imax).

Серийные приборы рассматриваемой категории способны стабилизировать напряжение в диапазоне от 0,6 до 210 V. Допустимый ток (Imax) ограничен мощностью рассеивания. Для улучшения этого параметра применяют монтаж на радиаторе через слой термопасты, эффективную пассивную и принудительную вентиляцию. Отмеченное на графике значение Imin соответствует уровню сохранения работоспособности перехода в обычном режиме. Для стабилизации используют участок ΔU, который характеризуется незначительным изменением напряжения при достаточно большом увеличении силы тока в обратном направлении (ΔI).

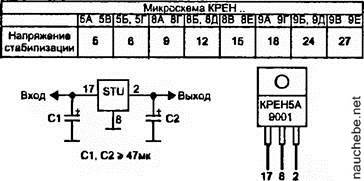

Схема включения КР142ЕН5А

Как видно, микросхема DA1 включена по типовой схеме в плюсовое плечо СН. С появлением специализированных микросхем ситуация изменилась. Выпускаемые микросхемные стабилизаторы напряжения способны работать в широких пределах выходных напряжения и тока, часто имеют встроенную систему защиты от перегрузки по току и от перегревания — как только температура кристалла микросхемы превысит допустимое значение, происходит ограничение выходного тока.

Если исходить из того, что напряжение на эмиттерном переходе транзистора VT1 и прямое напряжение диода VD1 примерно одинаковы, то распределение тока между микросхемой DA1 и регулирующим транзистором зависит от отношения значений сопротивления резисторов R2 и R1.

Все сказанное служит только для предварительного выбора стабилизатора, перед проектированием блока питания следует ознакомиться м полными справочными характеристиками, хотя бы для того, чтобы точно знать, каково максимально допустимое входное напряжение, достаточна ли стабильность выходного напряжения при изменении входного напряжения, тока нагрузки или температуры.

СН с регулируемым выходным напряжением, выходное напряжение которого можно регулировать от 0 до 10 В.

Облегчить режим работы микросхемы в подобных случаях можно, подключив к ней внешний регулирующий транзистор.

При этом нужно обязательно учитывать различия цоколевки микросхем для положительных и отрицательных напряжений. Для достижения очень высокого значения коэффициента подавления пульсаций вход регулирования может быть зашунтирован емкостью. Такое схемотехническое решение заимствовано из . Работа стабилизатора напряжения КРЕН8Б

При расчёте мощности следует упомянуть о таких важных определениях, как «cos φ» и «пусковые токи»

Так что же такое «cos φ»?

Данный показатель отражает отношение активной мощности к полной. В наименовании любой модели стабилизатора напряжения есть цифры, например, ЭНЕРГИЯ Ultra 20000, они показывают мощность в Вольт / Амперах (20000 В/А). Мощность потребления все привыкли измерять в Ваттах, вот тут-то и возникает потребность в использовании значения cosφ. Если стабилизатор в основном работает с нагревательными элементами, электроплита, чайник, нагревательный тэн, источники света (только активная нагрузка), то значение угла cosφ равно 1. Формула перевода: Ватты = В/А х cosφ (1). Рассмотрим на практике устройство Энергия АСН 8000:

8000 ВА х 1 =8 кВт.

Если к стабилизатору в основном подключена техника с электродвигателями, насосами и компрессорами (активно/реактивная нагрузка), то в данном случае cosφ будет равен 0.8 или 0.7. Это зависит от конкретного случая (лучше использовать показатель 0.7). У Энергии HYBRID СНВТ 5000 полная мощность равна 5000 В/А. Чтобы понять сколько может выдать данная модель, необходимо 5000 (В/А) х 0.7 = 3.5 кВт. Если у вас будет подключена техника, как с нагревательными элементами, так и с двигателями, тогда cosφ нужно принимать значением 0,8.

А, что такое пусковые токи?

Если в конструкции техники есть электромотор, насос или компрессор (холодильник, стиральная машина, СВЧ печь, циркуляционный и погружной насос, пылесос), то во время включения такой техники данные приборы потребляют мощность в 3 – 7 раз больше своего номинала. Как только электрический двигатель выйдет на рабочие обороты, его потребляемая мощность будет равна номиналу. Длятся пусковые токи максимум несколько секунд, но пренебрегать ими во время расчёта суммарной мощности техники в помещении нельзя. Например, холодильник потребляет во время работы 300 Вт, а во время запуска в работу компрессора, его мощность увеличивается до 1 кВт. Значит, считать мощность холодильника нужно не по номинальному значению, а с учётом пусковых токов.

Стабилизированный источник питания 12В / 30А

Представляем мощный стабилизированный блок питания на 12 В. Он построен на микросхеме стабилизатора LM7812 и транзисторах TIP2955, что обеспечивает ток до 30 А. Каждый транзистор может давать ток до 5 А, соответственно 6 транзисторов обеспечат ток до 30 А. Можно изменением количества транзисторов и получить желаемое значение тока. Микросхема выдает ток около 800 мА.

На его выходе установлен предохранитель в 1 А для защиты от больших переходных токов. Нужно обеспечить хороший теплоотвод от транзисторов и микросхемы. Когда ток через нагрузку большой, мощность рассеиваемая каждым транзистором также увеличивается, так что избыточное тепло может привести к пробою транзистора.

В этом случае для охлаждения потребуется очень большой радиатор или вентилятор. Резисторы 100 Ом используются для стабильности и предотвращения насыщения, т.к. коэффициенты усиления имеют некоторый разброс у одного и того же типа транзисторов. Диоды моста рассчитаны не менее, чем на 100 А.

Примечания

Наиболее затратным элементом всей конструкции, пожалуй, является входной трансформатор, Вместо него возможно использование двух последовательно соединенных батарей автомобиля. Напряжение на входе стабилизатора должно быть на несколько вольт выше требуемого на выходе (12В), чтобы он мог поддерживать стабильный выход. Если используется трансформатор, то диоды должны выдерживать достаточно большой пиковый прямой ток, обычно, 100А или более.

Через LM 7812 будет проходить не более 1 А, остальная часть обеспечивается транзисторами.Так как схема рассчитана на нагрузку до 30А, то шесть транзисторов соединены параллельно. Рассеиваемая каждым из них мощность – это 1/6 часть общей нагрузки, но все же необходимо обеспечить достаточный теплоотвод. Максимальный ток нагрузки приведет к максимальному рассеиванию, при этом потребуется крупногабаритный радиатор.

Для эффективного отвода тепла от радиатора, может быть хорошей идеей применение вентилятора или радиатора с водяным охлаждением. Если блок питания нагружен на максимальную нагрузку, а силовые транзисторы вышли из строя, то весь ток пройдет через микросхему, что приведет к катастрофическому результату. Для предотвращения пробоя микросхемы на ее выходе стоит предохранитель в 1 А. Нагрузка 400 МОм только для тестирования и не входит в окончательную схему.

Вычисления

Данная схема отличная демонстрация законов Кирхгофа. Входящая в узел сумма токов, должна быть равна сумме токов выходящих из этого узла, а сумма падений напряжений на всех ветвях, любого замкнутого контура цепи должна быть равна нулю. В нашей схеме, входное напряжение 24 вольт, из них 4В падения на R7 и 20 В на входе LM 7812, т.е 24 -4 -20 = 0. На выходе суммарный ток нагрузки 30А, регулятор поставляет 0.866А и 4.855А каждый из 6 транзисторов: 30 = 6 * 4.855 + 0.866.

Ток базы составляет около 138 мА на транзистор, чтобы получить ток коллектора около 4.86А коэффициент усиления по постоянному току для каждого транзистора должен быть не менее 35.

TIP2955 удовлетворяет этим требованиям. Падение напряжения на R7 = 100 Ом при максимальной нагрузке будет 4В. Рассеиваемая на нем мощность, вычисляется по формуле P= (4 * 4) / 100, т.е 0.16 Вт. Желательно, чтобы этот резистор был мощностью 0.5 Вт.

Входной ток микросхемы поступает через резистор в цепи эмиттера и переход Б-Э транзисторов. Еще раз применим законы Кирхгофа. Входной ток регулятора состоит из тока 871 мА, протекающего по цепи базы, и 40.3мА через R = 100 Ом. 871,18 = 40,3 + 830. 88. Входной ток стабилизатора всегда должен быть больше выходного. Мы видим, что он потребляет только около 5 мА и практически не должен греться.

Тестирование и ошибки

Во время первого испытании, не надо подключать нагрузку. Вначале измеряем вольтметром напряжение на выходе, оно должно быть 12 вольт, или не сильно отличающаяся величина. Затем подключаем сопротивление около100 Ом, 3 Вт в качестве нагрузки.Показания вольтметра не должны измениться. Если вы не видите 12 В, то, предварительно выключив питание, следует проверить корректность монтажа и качество пайки.

Один из читателей, получил на выходе 35 В, вместо стабилизированных 12 В. Это было вызвано коротким замыканием силового транзистора. Если есть КЗ любого из транзисторов, придется отпаять все 6 для проверки мультиметром переходов коллектор-эмиттер.

Основные неисправности стабилитрона

Работоспособность детали, расположенной в блоках аппаратуры, можно выявить, зная основные неисправности. К ним можно отнести следующие повреждения или отклонения от нормы:

пробой перехода;
обрыв;
неправильное напряжение;
неточный ток.

Если первые два пункта вопросов не вызывают, то вторые две позиции относятся к неявным повреждениям.

Внимание! Когда измеренное мультиметром на диоде зенера падение напряжения в прямом направлении совпадает с заявленным значением, это означает, что элемент исправен. При проверке стабилитрона подключают плюсовой щуп к аноду, а отрицательный – к катоду

В режиме проверки диодов на экране отобразится величина падения напряжения на тестируемом элементе. При переполюсовке щупов на дисплее не будет значений, высветится «1»

При проверке стабилитрона подключают плюсовой щуп к аноду, а отрицательный – к катоду. В режиме проверки диодов на экране отобразится величина падения напряжения на тестируемом элементе. При переполюсовке щупов на дисплее не будет значений, высветится «1».

При пробое перехода при прямом и обратном прикасании измерительных щупов на дисплее тестера будут высвечиваться цифры. Когда в режиме проверки диода на тестере присутствует звуковое оповещение (пищалка), то оно сработает.

При обрыве перехода измерения ничего не покажут при любом прикладывании щупов тестера. В этом случае даже без выпаивания стабилитрона из платы можно определить его неисправность.

Неправильное напряжение стабилизации определяется только при включении питания схемы. В режиме вольтметра щупами касаются выводов детали и измеряют параметр. В случае отклонения от необходимой величины стабилитрон заменяется.

При определении исправности элемента с напряжением стабилизации до 20-30 В пользуются простым методом. Для этого нужно собрать небольшую макетную модель для испытаний, в неё входят:

панель для закрепления микросхем (любая);
ограничивающий резистор сопротивлением 4,7 кОм, мощностью до 0,25 Вт;
источник питания: подойдёт блок питания от ноутбука, в идеале – источник с регулировкой выходного напряжения.

Панель от микросхемы поможет закреплять в её пазах любой проверяемый элемент.

Осторожно. При подключении в схему проверяемого полупроводника подключают «плюс» к катоду, «минус» – к аноду

Неправильное включение выведет испытуемую деталь из строя.

Схема для проверки напряжения стабилизации

Стабилизация напряжения с использованием стабилитронов – успешное решение в электронных схемах. Правильное тестирование стабилитрона с помощью мультиметра поможет определить неисправную деталь и сберечь схему от повреждения.

AMS1117 Datasheet PDF

На рисунке 3 показана схема блока питания с гасящим конденсатором. Будьте осторожны! На элементах схемы будет присутствовать фаза сети 220 вольт. Но если все сделать правильно применительно к правилам по технике безопасности, то с успехом можно применить и данную версию БП. Конденсатор С1 в данной схеме должен быть рассчитан на напряжение не менее 680 вольт. Лучше применить конденсаторы, рассчитанные на работу непосредственно в цепях переменного тока и имеющими рабочее напряжение ̴250… ̴275V. Такие конденсаторы стоят во входном фильтре практически всех импульсных блоках питания. Хорошо для таких целей подходят отечественные конденсаторы МБГЧ. Емкость конденсатора выбирается из примерного условия, 1мкФ обеспечивает ток нагрузки 60мА. Так что емкость гасящего конденсатора можно уменьшить до 0,1мкФ. Диодный мост должен быть рассчитан на двойное амплитудное значение напряжения сети. Это порядка 800 вольт. У данной схемы понижение выходного напряжения происходит за счет емкостного делителя С1 и С3. Такой блок питания нельзя включать без нагрузки или нагрузкой недостаточной мощности, так как конденсатор фильтра С3 будет пробит недопустимо большим напряжением. В этом случае, что бы уменьшить напряжение на конденсаторе С3, надо увеличить его емкость. Чем больше емкость, тем меньше реактивное сопротивление переменному току.

В данном случае ток будет постоянным по знаку, но переменным по амплитуде. Проще всего застабилизировать выходное напряжение с помощью стабилитрона, включенного параллельно конденсатору С3, с напряжением стабилизации порядка пяти вольт. Если стабилитрон будет греться, то уменьшите емкость гасящего конденсатора. Резистор R2 необходим для разрядки гасящего конденсатора С1.

На рисунке 4 приведена еще одно схема БП. Это блок бесперебойного питания. Данную схему я не моделировал, она была срисована лет сорок назад из, я так думаю, журнала «Радио». Я думаю, что схема работает следующим образом: Когда в сети есть напряжение, есть напряжение и на коллекторе транзистора VT1. Есть напряжение и на выходе устройства, так как транзистор открыт током базы, проходящим: Минус батарейки -> База -> Эмиттер -> нагрузка -> Общий провод -> Плюс батарейки. Когда напряжения сети отсутствует, то нагрузка получает питание через открытый переход база-эмиттер транзистора. Транзистор – любой маломощный прямой проводимости

Обратите внимание, что регулировка тока нагрузки идет по отрицательной шине БП

На схемах 5 и 6 показаны так же трансформаторные блоки питания, но с разными стабилизаторами выходного напряжения. На схеме 5 в качестве стабилизатора напряжения базы транзистора используется светодиод, прямая ветвь вольтамперной характеристики которого, близка к вольтамперной характеристике стабилитрона. Но здесь, для получения нужной величины выходного напряжения потребуется подборка светодиода. А также величины резистора R4, для получения тока, примерно, 10мА. В данной схеме светодиод может являться и индикатором работы БП. В схеме, показанной на рисунке 6, в качестве задатчика выходного напряжения выступает цепь, состоящая из нескольких согласованно включенных диодов в прямом направлении. Здесь тоже возможно придется подобрать величину резистора R6 по минимально возможному току протекающим через диоды.

В заключении хотелось бы сказать, что сетевые трансформаторы можно с успехом заменить практически любым зарядным устройством от сотового телефона. Работающим, естественно и имеющим развязку от сети. Можно применить и другие комбинации узлов из разных схем.

Из всех схем самая надежная, это конечно с гасящим конденсатором, она не боится коротких замыканий в нагрузке, отсутствует пожароопасный сетевой трансформатор.

Алгоритм и основные ошибки.

Как правильно определить необходимую мощность стабилизатора напряжения? – данный вопрос уже неоднократно рассматривался в опубликованных на нашем сайте статьях. Однако мы вернёмся к нему ещё раз, так как мощность – один из важнейших параметров любого стабилизатора и если она определена неверно, то прибор, независимо от топологии, точности и быстродействия, не сможет нормально функционировать и не справится со своими задачами:

стабилизатор с выходной мощностью меньше необходимой будет постоянно отключаться или вообще не запустится, а возможно и выйдет из строя;
приобретение устройства с мощностью, намного превышающей требуемое значение, – бесполезная трата средств. Прибор в процессе работы будет недозагружен, что снизит его КПД.

Для определения актуальной мощности стабилизатора рекомендуем действовать по следующему алгоритму: 1) выяснить мощность нагрузки; 2) к значению мощности, потребляемой нагрузкой, прибавить запас; 3) по итоговой величине подобрать подходящую модель стабилизатора. В этой статье мы разберем три указанных пункта и проанализируем наиболее распространённые ошибки, сопутствующие каждому из них.

Разновидности стабилизаторов 12 вольт

В зависимости от конструкции и способа поддержания 12-ти вольтного напряжения выделяют две разновидности стабилизаторов:

Импульсные – стабилизаторы, состоящие из интегратора (аккумулятора, электролитического конденсатора большой емкости) и ключа (транзистора). Поддержание напряжения в заданном интервале значений происходит благодаря циклическому процессу накопления и быстрой отдачи заряда интегратором при открытом состоянии ключа. По конструктивным особенностям и способу управления такие стабилизаторы подразделяются на ключевые устройства с триггером Шмитта, выравниватели с широтно-импульсной и частотно-импульсной модуляцией.
Линейные – стабилизирующие напряжение устройства, в которых в качестве регулирующего устройства применяются подключаемые последовательно стабилитроны или специальные микросхемы.

Импульсный

Линейный

Наиболее распространены и популярны среди автолюбителей линейные устройства, отличающиеся простотой самостоятельной сборки, надежностью и долговечностью. Импульсный вид используется значительно реже из-за дороговизны деталей и сложностей самостоятельного изготовления и ремонта.

Классическая модель

Классические стабилизаторы – это большой класс устройств, собираемых на основе таких полупроводниковых деталей, как биполярные транзисторы и стабилитроны. Среди них основную функцию по поддержанию напряжения на уровне 12 В выполняют стабилитроны – разновидность диодов, подключаемых в обратной полярности (к катоду такого полупроводникового прибора подключается плюс источника питания, к аноду – минус), работающих в режиме пробоя. Суть работы данных полупроводниковых деталей заключается в следующем:

При напряжении подключенного к стабилитрону источника питания меньше 12 В он находится в закрытом положении и не участвует в регулировке данной характеристики электрического тока.
При превышении порога в 12 Вольт стабилитрон «открывается» и поддерживает данное значение в заданном его характеристиками диапазоне.

В случае превышения напряжения, подаваемого на стабилитрон, относительно заявленного как максимальное производителем прибор очень быстро выходит из строя из-за эффекта теплового пробоя. Чтобы любая модель стабилитрона служила максимально долго, рекомендуется по его спецификации уточнить диапазон напряжений, силы тока, в котором его следует эксплуатировать.

В зависимости от подключения различают два варианта классического стабилизатора: линейный – регулировочные элементы подключаются последовательно нагрузке; параллельный – стабилизирующие напряжение устройства располагаются параллельно запитываемым приборам.

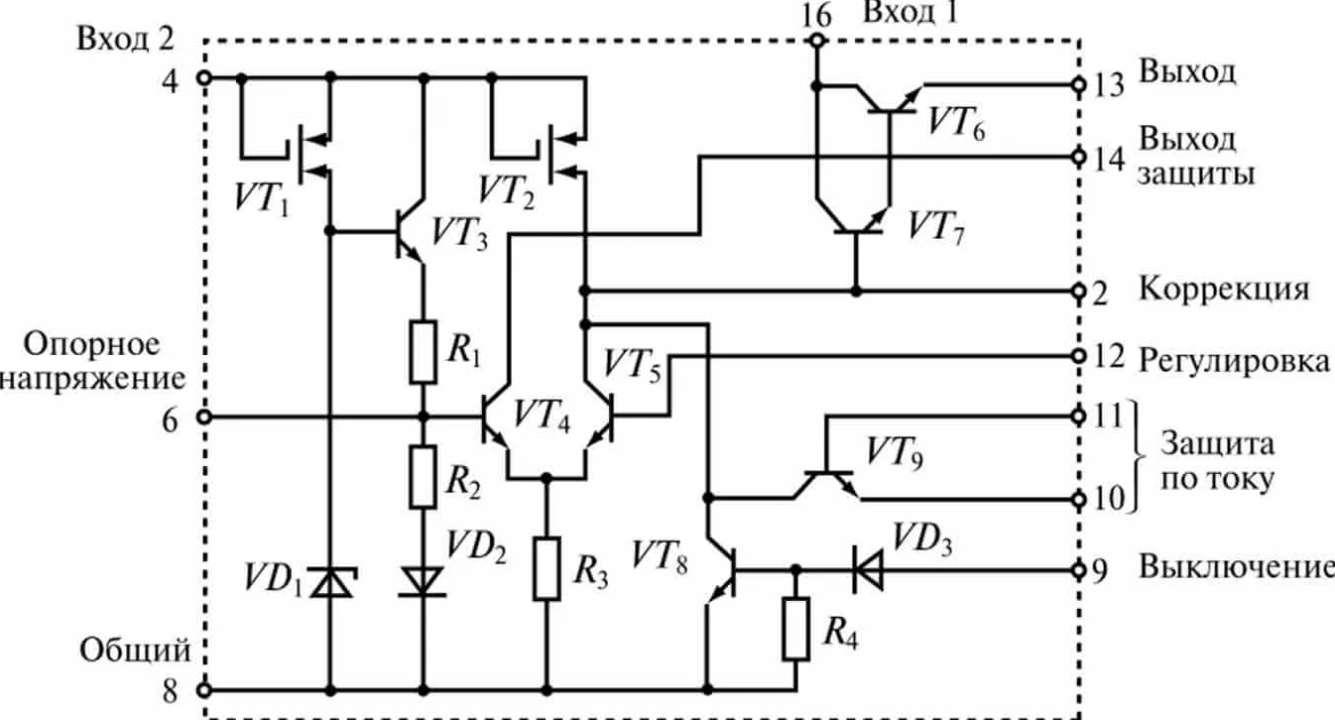

Интегральный стабилизатор

Устройства собирают с использованием небольших по размерам микросхем, способных работать при входном напряжении до 26-30 В, выдавая постоянный 12-ти вольтный ток силой до 1 Ампер. Особенностью данных радиодеталей является наличие 3 ножек – «вход», «выход» и «регулировка». Последняя используется для подключения регулировочного резистора, который используется для настройки микросхемы и предотвращения ее перегрузок.

Более удобные и надежные, собранные на основе стабилизирующих микросхем выравниватели постепенно вытесняют собранные на дискретных элементах аналоги.
