Ворота из профлиста своими руками

Разные калиточные разности

Порталы калиток

Портал

Портал калитки совсем не обязательно пергола, она только в последнее время вошла в моду. Чаще всего над калиткой делают навес (козырек) от дождя, слева на рис. Лишнего места снаружи (которое уже не собственность хозяина) он не требует, но гостю удобно, и есть причина уважать владельца. По старым правилам гостеприимства считалось хорошим тоном, если портал-навес калитки выведен наружу не менее чем на 3-4 фута (ок. 0,9-1,2 м). Внутрь – сколько угодно, хоть сплошным тоннелем до крыльца.

Вторая разновидность калиточных порталов – конструктивно-технологические. Такие призваны прежде всего обеспечить прочность капитального каменного забора, справа там же. Снабдить капитальный портал калитки навесом никем, нигде и никак не возбраняется.

Калитка из сетки

Калитка из сетки

Заборы с воротами и калитками из сетки не весьма эстетичны, ничего от взгляда не загораживают, но недороги, технологически не сложны, мало трудоемки и более прочих ремонтопригодны. Поэтому ими чаще всего ограждают хоздворы, помещения для продуктивных домашних животных и т.п. Для обшивки ограждения используют преимущественно сетку Рабица как более технологичную и прочную.

Особенность створок ворот и калиток из сетки в том, что обшивка, с одной стороны, сама никакой нагрузки нести не способна; с другой – что свободно продувается и ветровых нагрузок дает очень мало. Поэтому каркасы створок можно делать из уголка от 40х40 для калитки и от 60х60 для ворот. Но в обоих случаях усиление должно быть в виде хотя бы 1-й полной диагональной связи, как в калитке на раме из круглой трубы, из того же уголка, см. рис. Воротные столбы – круглая труба от 100 мм диаметром или квадратная от 60х60х3.

Кованые калитки

Хорошая калитка ручной ковки на заказ, слева на рис., обойдется по теперешним ценам вряд ли дешевле 35-40 тыс. руб. И тем не менее, кованая калитка, причем уникальная, для домохозяина среднего достатка может оказаться вовсе не такой уж недоступной роскошью.

Калитка кованая и калитки с накладными коваными элементами

Из ленивых кузнецы не получаются. Кузнечных дел мастера в свободное время понемногу куют из остатков и обрезков вензеля, цветы и т.п. на продажу. Большая работа то ли будет, то ли нет, а мелкие кованые декоративные элементы всегда найдут сбыт. Вот их-то и можно приобрести по достаточно приемлемым ценам. Есть в продаже и декор для ворот с калитками, кованый (точнее – штампованный) в производственных условиях, но такие изделия однотипные все одинаковы, а ручная работа есть ручная работа.

Калитка, обшитая самым что ни на есть утилитарным гладким стальным листом, с наложенной на нее штучной ковкой, приобретает совсем иной вид, в центре на рис. Особенно хорошо сочетается ковка с деревом. Взгляните, что справа на рис. Для придания респектабельности совсем непритязательной штакетной калитке на Z-каркасе достаточно всего 3-х небольших кованых деталей. Вот уж действительно, дешево и сердито.

А для тех, кто хочет непременно все делать своими руками, также есть вариант: имитация кованых изделий из листовой и профильной стали без кузни и кузнечного умения. Изделия выходят тоже уникальными, т.к. изготавливаются вручную. Покрашенные кузнечной патиной, их можно отличить от настоящих кованых, только промерив точно в нескольких местах толщину металла. Как это сделать самому? См. ролик:

Кованые ворота и калитка из профнастила.

(фотографии, инструкция, видео мастер-класс)

Рассмотрим на примере как же сделать красивые ворота из профнастила своими руками?

Если вы считаете, что все ворота из профнастила однообразные, то вам стоит посмотреть на следующую модель. Она,  как раз-таки, является примером обратного утверждения. Хоть эта модель и выглядит сложной в плане создания, в её основе лежат всё те же принципы, о которых я говорил вам ранее в этой статье. Всё так же начинается с создания каркаса из профильной трубы, только вместо внутренних перемычек мастер закрепил в нём кованный металлический узор, сделанный своими руками. Далее мастер просто покрыл каркас ворот и калитки чёрной краской, установил его и обшил профнастилом, ничего сложного в этом нет, но зато какой впечатляющий эффект производят эти распашные металлические ворота. Так что если у вас есть определённые умения, желание и немного времени, вы легко можете создать нечто подобное своими руками.

Подробная фото-инструкция Вам в помощь!

Источник идеи и фотографий, видео мастер-классПервая часть: https://www.youtube.com/watch?v=Z2pnmjgVxTwВторая часть: https://www.youtube.com/watch?v=qQelqyrYjSQТретья часть: https://www.youtube.com/watch?v=G_PDTc17PK0Четвёртая часть: https://www.youtube.com/watch?v=mfNOatHH7JgОригинальное название: Кованые ворота новая технология Автор видео: Миша Коваль

Как установить забор на наклонной поверхности.

(фотографии, видео мастер-класс)

С установкой забора на ровной плоской поверхности всё понятно. Но как же установить забор из профнастила на наклонной поверхности своими руками?

Это уже немного сложнее, но для нас не существует никаких проблем! Давайте поразмышляем над тем, что можно сделать в такой ситуации.

Существует три варианта установки забора на наклонной, неровной плоскости своими руками:

1. Самый банальный способ – засыпать поверхность землёй, тем самым создав поверхность одного уровня;
2. Немного сложнее – забетонировать плоскость;У этих двух методов борьбы с неровностями поверхности при установке забора своими руками один общий минус: большая трата времени, средств и материала, значит, они нам  не подходят, ведь наши главные цели: практичность и экономия. Так что же делать? Есть ещё один выход!
3. Установка столбов на разном уровне;Если наклон поверхности не изменяется на всём её протяжении или меняется незначительно, можно воспользоваться именно таким способом. Столбы из профнастила устанавливаются с понижением уровня от максимального к минимальному, при этом, высота их относительно поверхности земли должна оставаться неизменной. Ну и, перекладины между столбами, соответственно, крепятся по тому же принципу. Затем, в самом конце, на такую конструкцию просто крепится профнастил.

Пример использования такой системы вы можете увидеть на следующих фотографиях.

Источник идеи и фотографий, видео мастер-класс: https://www.youtube.com/watch?v=WBNS3tdf8fcОригинальноеназвание: Fencing Mildura – Panel Fence Video 2 002.movАвтор видео: FencingMildura

Замок на ворота из профнастила

Каждые ворота изнутри должны иметь запор, препятствующий открыванию с внешней стороны. Для этого чаще всего используются большие вертикальные шпингалеты, установленные на каждую створку ворот, которые опускаются в забетонированные в землю металлические трубы. Надежно запирает ворота большой подвижный засов, расположенный на одной из створок и входящий в стопор, находящийся на противоположной створке. Достаточно часто оба типа запоров используются одновременно, что обеспечивает надежную защиту от проникновения посторонних лиц.

ФОТО: forum.motolodka.ruНакидной запор с висячим замком и два вертикальных шпингалета

Для запирания калитки обычно используется врезной или накладной дверной замок. Подобный вариант прост и удобен в эксплуатации

При выборе замка для калитки обязательно нужно обратить внимание на металл, из которого сделан замок. Предпочтительнее приобрести гаражный замок из нержавеющей стали, который не подвергается коррозии вследствие попадания атмосферных осадков

ФОТО: ntkzavod.com.uaВрезной гаражный замок с хромированными металлическими деталями

Преимущества и недостатки

Согласно ГОСТ 24045-2010 п. 3.2 металлопрофили – это листовой прокат с гофрами, расположенными по всей ширине. Их высота варьируется в пределах 20-160 мм. Толщина металлического листа, взятого за основу, составляет от 0,3 до 1 мм. Благодаря профилированию достаточно тонкий материал становится очень прочным. Среди остальных достоинств изделия, пользующегося большой популярностью в строительстве, можно выделить:

• невысокую стоимость по сравнению с другими стройматериалами;
• незначительный вес;
• длительный срок службы, у некоторых видов он может превышать 50 лет;
• привлекательный внешний вид;
• широкий выбор цветовой гаммы;
• позволяет делать конструкции любых размеров;
• дает возможность сэкономить на отделочных материалах;
• устойчивость к солнечным лучам, перепадам температуры, атмосферным осадкам;
• защиту от коррозии;
• простой монтаж, однако для установки ворот своими руками потребуются навыки в области строительства, умение обращаться с разными электроинструментами, в том числе сваркой;
• простой уход.

К основным недостаткам профлиста можно отнести:

• отсутствие звукоизоляции;
• слабую устойчивость к механическим воздействиям;
• даже небольшое повреждение защитного покрытия приводит к тому, что металл начинает ржаветь.

О способах изготовления распашной конструкции

Распашные ворота можно изготовить:

1. Используя одну створку: одностворчатый вариант металлических ворот.
2. Двухстворчатые металлические ворота, состоящие из равноценных в техническом оснащении конструкций.

В первом варианте необходимо учесть свободное место для открывания конструкции. Это можно с натяжкой отнести к недостаткам одностворчатого варианта. Нужно понимать, что ворота с одной створкой – это постоянная парусность, если не укрепить конструкцию изнутри. С другой стороны, при попытке усиления каркаса это автоматически вызовет излишнее давление на петли, что может привести к перекосу створки.

Второй вариант исключает вышеперечисленные проблемы. С увеличением количества необходимых петель, и дополнительного расхода металла немного увеличится общая стоимость конструкции. Но решив установить двухстворчатые распашные ворота из профнастила, вас не будет волновать вопрос парусности. Ворота этого плана более надёжные.

Теперь можно перейти к вопросу усиления каркаса. Эта операция включает в себя несколько отдельных этапов с использованием дополнительного количества металла.

Свариваем створки распашных ворот

Так как правильно сваренные ворота не должны иметь перекосов каркас собирают на сварочном столе. Если его нет, нужно подготовить ровное место на земле. Работа проводится поэтапно:

У подготовленных для внешней рамы труб торцы срезают под углом 45⁰. Места сваривания зачищают до металла.
Трубы складывают в прямоугольник на ровной поверхности, где будет проводиться сварка ворот. Правильность наружных и внутренних углов проверяется угольником и замером диагоналей. Допустимое расхождение не больше 2 мм. Положение по горизонтали проверяется уровнем. Для надежности конструкцию перед тем как сваривать скрепляют угловыми струбцинами.
Прихватывают углы, повторно проверяют их правильность, сваривают сплошными швами.
В середину рамы приваривают горизонтальную поперечину. В получившиеся две части вставляются диагональные распорки

У такой конструкции высокая прочность достигается при минимальной затрате материала, что немаловажно, если ворота сваривать с приложением своих рук.
Со швов сбивается шлак, проводится зачистка болгаркой. Сваренные стыки необходимо проверить на герметичность, так как попавшая внутрь вода ускорит процесс коррозии, а зимой при замерзании может разорвать трубы.

Калитку сваривают аналогично из того же профиля что и ворота или меньшего сечения. Если для экономии места предполагают врезать ее в створку, в качестве опоры можно использовать одну из труб каркаса.

В середину рамы приваривают горизонтальную поперечину и от нее две диагональные распорки — прочная конструкция при минимальных затратах

Привариваем петли и устанавливаем ворота

Чтобы распашные ворота из профиля навесить без перекоса, створки временно сваривают между собой узкими металлическими полосками с зазором 3 — 5 мм. Затем с помощью кирпичей или деревянных брусков вставляются в проем на высоту технического просвета. Положение проверяют по горизонтали и вертикали отвесом и уровнем, после чего фиксируют клиньями или сваривают со столбами стальными полосами.

Для равномерного распределения нагрузки на трубы стоек и каркаса к цилиндрическим петлям приваривают стальные полосы (ушки). Таким способом можно сваривать навесы с обеих сторон. Нижнюю часть петель крепят к столбу, верхнюю с шариком ― к створке. Если она сплошная ― нужно просверлить отверстие для смазывания. Чтобы подвижное соединение навесов не спеклось во время сваривания, его предварительно обильно смазывают солидолом.

В зависимости от веса распашных ворот устанавливают 2 — 4 петли. Сначала их прихватывают, затем после удаления временных креплений проверяют ход створок. Окончательное сваривание ведется снизу вверх по периметру ушек. Для предотвращения снятия распашных ворот злоумышленниками на опоры устанавливают ограничители.

Установка столбов

Перед тем как устанавливать опорные сваи, необходимо расчистить и выровнять участок, затем разметить положение столбов и выкопать яму. При этом необходимо учитывать, что столбы вкапываются на 1/3 от общей длины. Также они должны быть выше уровня ворот на 0,5 метра. В диаметре яма не должна быть слишком большой, достаточно сделать примерно 20 см.

На этом этапе необходимо подготовить стойки, для этого понадобятся железные трубы, которые предварительно нужно очистить от ржавчины, это можно сделать при помощи наждачной бумаги. Затем стойки обрабатываются антикоррозийным средством, а нижняя часть трубы обмазывается битумной смесью.

На дно ямы насыпается слой песка и щебенки, а затем в нее устанавливается подготовленный столб, при этом его необходимо правильно выставить и по высоте, и по вертикали. Чтобы конструкция не сдвинулась и не съехала во время бетонирования, ее нужно закрепить.

После крепления необходимо вновь проверить, ровно ли стоят столбы, для этого понадобится уровень. Если все нормально, то засыпают яму щебенкой на треть от высоты и уже после заливают ее бетонным раствором. Сразу после заливки необходимо закрыть верх трубы заглушкой. Как только бетон застынет, то распорки можно убрать, как правило, на это уходит 2-3 часа.

Установка ворот не займет много времени

Если нужно сделать ворота из профлиста, которые будут крепиться на кирпичных столбах, то выкапывают квадратную яму. Затем производят следующие действия:

1. В подготовленную яму насыпают битый кирпич, камни или крупную щебенку.
2. Ровно посередине устанавливается стальная труба или арматура, причем она должна быть выше поверхности земли на 40-50 см.
3. Все заливается бетоном и оставляется на просушку.
4. На высохшую бетонную поверхность необходимо уложить кусок рубероида.
5. После этого к уже имеющейся трубе приваривается еще одна, равная по длине.
6. Теперь вокруг этих металлических свай укладывается кирпич.

Как только кирпичная кладка достигла высоты в 20 см, в сваю вмуровывают металлическую закладную, при этом она должна располагаться со стороны проема. В верхней части проделывают то же самое действие. Собственно, к ним и нужно будет приварить стойки ворот.

Это полезно: как сварить ворота для гаража своими руками.

Важные особенности при установке

Аккуратные ворота из профлиста

Некоторые мастера, пренебрегая рекомендациями профессионалов по вопросу, как правильно возвести откатные ворота, осуществляют установку кареток с наваренными регулировочными шпильками. Использование этих приспособлений обусловлено удобством управления и их демонтажа в случае выхода из строя.

В заключение хотелось бы отметить, что при возведении откатных ворот, прежде всего, стоит разобраться со всеми тонкостями монтажа и изучить не одну схему обустройства. Вместе с этим следует подсчитать вес конструкции и правильно подобрать все составные элементы. Для реализации последней задачи нелишним будет обратиться за помощью к специалистам, которые смогут не только указать на ошибки при составлении чертежа, но и посоветовать требуемое оборудование.

Проведение обшивки

К обшивке можно приступать в момент сборки каркаса. Для фиксации листа используются шурупы с шестигранной головкой. Они должны быть окрашены в тот же цвет, что и материал. К петлям листы с волнистой поверхностью необходимо прикрутить болтами. Однако использовать для этого можно еще и сварку.

Выбирая петли, вы должны ориентироваться на те, длина которых не меньше 1 м. Что касается их толщины, то она должна составить 3 мм. Выполняя крепление профлиста, можно использовать лебедку. Она позволит собрать створки. Ее цепляют на балку поверх воротных столбов. На земле должны располагаться бруски, на которые устанавливается створка. Это необходимо для закрепления концов петель на столбах сваркой. Для подстраховки петли можно закрепить болтами. Из-под створок на следующем этапе убираются бруски, теперь можно будет проверить, легко ли конструкция открывается и закрывается.

Чем обшить каркас ворот

По завершении монтажа каркаса следует отделка створок. Технология обшивки зависит от используемого материала. Целесообразно использование идентичной с забором обшивки. Иначе ворота не впишутся в общую картину ограждения.

На дачном участке

Для заполнения рамы створок из профиля используется материал различных вариаций:

• кованые элементы;
• листовой металл (оцинкованный);
• профилированные листы;
• обрезные и шпунтовые доски, обработанные грунтовочными, антисептическими или лакокрасочными составами.

Обшивка из профнастила

Это самый практичный вариант для отделки данной конструкции. Материал отличается низкой ценой и легкостью в монтаже. Его можно комбинировать с коваными элементами (засовами, наличниками). Зачастую листы приобретают с покрашенным и оцинкованным покрытием. К каркасу створок профнастил крепится саморезами.

Виды профлиста

Обшивка деревом

Она выигрывает в презентабельности внешнего вида, но проигрывает в прочности. Древесина подвержена гниению и механическим повреждениям. Для улучшения прочности и продления срока эксплуатации используемый пиломатериал обрабатывается ингибиторами горения и анти-грибковыми средствами.

Кованые элементы

Часто обшивка каркаса конструкции выполняется из элементов ковки, изготавливаемых из металла, который нагревается до ковочной температуры и поддается высокотемпературной обработке давлением. Осуществление оригинальных дизайнерских решений возможно путем нарезания и сварки такой продукции.

Кованые створки

При наличии сварочного аппарата и паяльной лампы ковать из металла узор на створки можно самостоятельно. Впрочем, проще купить готовые элементы ковки, но обойдутся они гораздо дороже. К примеру, цена за 1 м2 готовой продукции составит не менее 1 тыс. рублей.

Установка столбов и закладных деталей

Когда составлен порядок действий, можно приступать к обустройству фундамента. Его вид выбирается исходя из особенностей грунта, предстоящей нагрузки.

Определить, оптимальный вид основания поможет эта статья: «Фундамент для ограждения».

Вариантов столбов тоже несколько:

• металлические;
• винтовые сваи;
• кирпичные или каменные;
• бетонные (из блоков).

Под профтрубы можно не делать основательный фундамент, а просто забетонировать каждую стойку.

Хорошо смотрятся кирпичные или каменные столбы. Под них потребуется фундамент глубиной от 1 м

Армирование обязательно, причем важно оставить закладные из арматуры, к которым потом получится приварить трубы для фиксации петель. По центру вставляется металлическая опора и вокруг нее выполняется кладка кирпича

Откатные ворота из профлиста

Сдвижные разновидности имеют большую функциональность, ведь им для раскрытия не требуется много места. Этот вариант идеально подойдет для небольших дворов или тесных проездов.

Раздвижные ворота из профлиста, сделанные непосредственно своими руками, потребуются тем, кто часто выезжает за пределы своего участка. Их главное преимущество – отсутствие верхних направляющих, что дает возможность проезжать и очень высоким машинам. Причем в зимний период их владельцу не понадобится очищать большое пространство для того, чтобы распахнуть створки.

Откатные ворота с калиткой (или без нее) обычно снабжают электрическим приводом, поскольку вручную одну большую створку отодвигать не слишком удобно.

Есть, впрочем, у данной системы и ряд недостатков:

• в фундамент необходимо закладывать арматуру;
• придется купить немало дополнительных и довольно дорогих комплектующих;
• изготовление и в равной степени установка откатных ворот повлечет большие траты.

Распашные ворота из профлиста – сооружаем своими руками

В первую очередь необходимо подготовить:

• чертежи;
• план-схему с привязкой к местности;
• инструменты;
• материалы.

Делая расчет, помните, чем уже подъезд к дому, тем шире следует делать проем. Вообще же работая над эскизом, учитывайте, какой именно тип транспорта будет въезжать во двор.

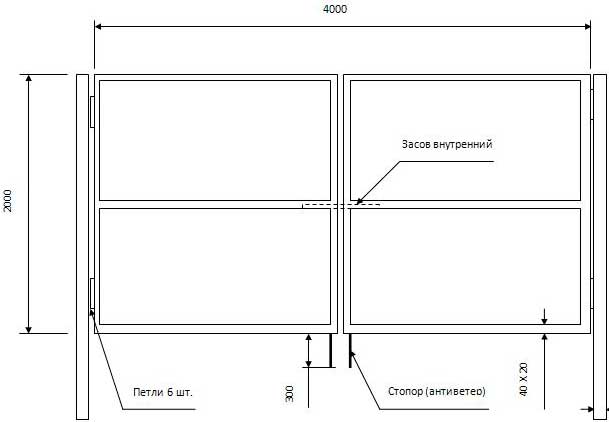

Наиболее оптимальные габариты выглядят так:

• длина обеих створок не больше 4-х метров;
• высота до 2-х.

Для того чтобы изготовить ворота по этим размерам самостоятельно, запаситесь следующим:

• два подходящих по размеру куска профильной трубы с учетом погружения в фундамент (сечение минимум – 100×100 мм, толщина стенки – не меньше 4 мм);
• материал на внешний каркас ворот (также квадратная труба 40 на 25 мм);
• уголок для распорок 20 на 20 мм;
• собственно профнастил;
• саморезы к нему;
• бетонный раствор;
• антикоррозийная грунтовка и краска;
• ножницы для металла;
• электросварка;
• шуруповерт;
• болгарка;
• лобзик;
• дрель;
• ватерпас;
• рулетка;
• штыковая и совковая лопаты.

Если вы намерены делать ворота с элементами ковки, приобретите также и их (готовые продаются в строительных магазинах).

Петли привариваем сразу к столбам для ворот, если они уже установлены вместе с оградой. В противном случае работы по монтажу опор следует провести в таком порядке:

• квадратные трубы грунтуют и красят в два слоя;
• по краям ворот роют ямы под фундамент (не менее 1 мера глубиной);
• на дно насыпать слой щебня с песком;
• опоры установить вертикально и закрепить арматурою непосредственно в ямке и сверху;
• залить бетон;
• оставить его до первичного схватывания (15 суток).

В этом случае петли приваривают лишь после застывания раствора.

Каркас самих ворот собирают на ровной площадке. Порядок действий следующий:

• квадратную трубку разделывают по размерам;
• ее торцы болгаркой обрезают под 45 градусов;
• раму собирают и прихватывают сваркой;
• измеряя диагонали, проверяют правильность углов;
• дефекты устраняют и затем производят окончательную сварку;
• внутри каркаса по углам устанавливают косые распорки;
• затем фиксируют 2 поперечины для дополнительной жесткости;
• швы шлифуют болгаркой;
• раму окрашивают.

Обшивка делается только после полного высыхания декоративного слоя. Как вариант – монтируют листы металла уже после установки створок на петли. Саморезы в профнастил закручиваются только в местах его прилегания к основе. На метр квадратный достаточно 6 точек фиксации.

Как видим, делать распашные ворота непосредственно из профнастила не так уж и сложно.

Изучаем конструкцию ворот

Мы будем делать самые простые ворота из двух створок. Освоив технологию, вы сможете сооружать и более сложные конструкции: раздвижные, подъемные и т.д.

Створки ворот могут распахиваться внутрь и наружу. В этом моменте ориентируйтесь на особенности участка и свои предпочтения. Самый популярный вариант – наружное распахивание.

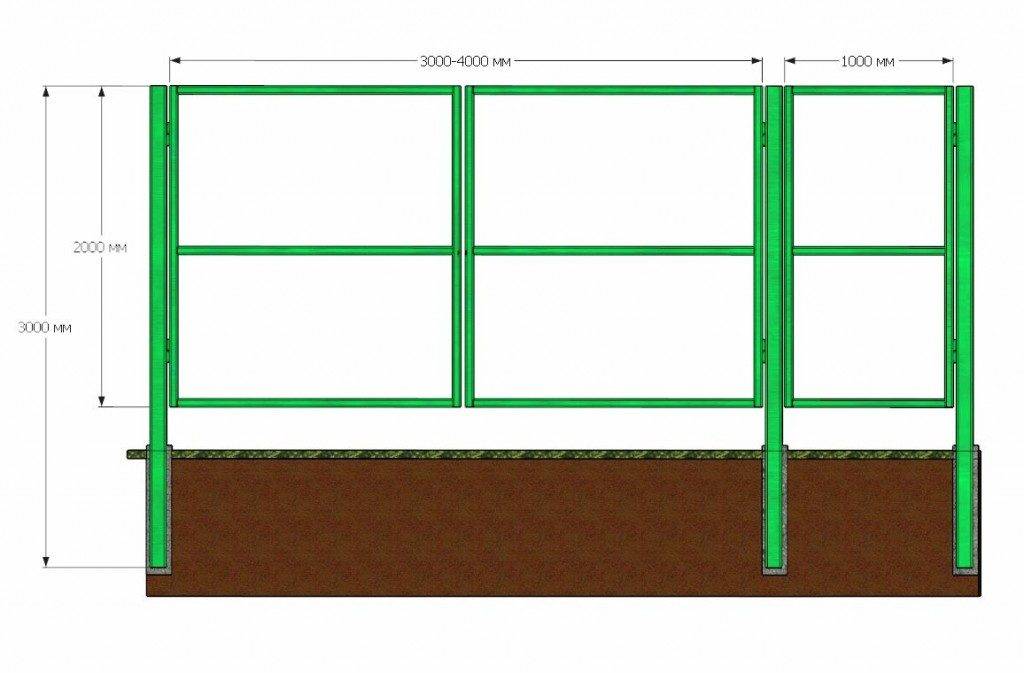

Конструкция состоит из опорных стоек, рамы и обшивки. Для сборки опор и каркаса обычно применяются трубы и профили. Диаметр труб и размеры профилей подбираются индивидуально с учетом габаритов и веса будущих ворот. Основная нагрузка будет приходиться на внешние элементы каркаса. Для изготовления же внутренних частей можно использовать профиль меньшего размера. Обшивка выполняется профилированными листами.

Выбор профильного листа

Когда выполняются ворота из профлиста своими руками, необходимо правильно подойти к выбору материалов для обшивки. Полотна подразделяются на три группы, которые различаются по высоте ребра, толщине и степени прочности. Для удобства производители маркируют группы. Стеновой профлист обозначается буквой «С». Он изготавливается из оцинкованного листа незначительной толщины. Высота ребра небольшая. Материал прочен и обладает малым весом, поэтому достаточно часто выбирается для самостоятельного изготовления ворот.

Более внушительную высоту волны имеет лист с маркировкой «НС». Его толщина тоже больше, это сказывается на уровне прочности и весе. А вот несущий профлист обозначается буквой «Н». Когда вы увидите ее на материале, то можете быть уверены, что он больше подходит для возведения железных ангаров и кровель значительной площади. Такие полотна имеют большой вес и повышенный уровень прочности.

Для обшивки каркаса ворот использовать несущий профлист не только дорого, но и нецелесообразно. Лучше всего приобретать материал марок С8 и С10. Числа рядом с буквами обозначают высоту волны в миллиметрах. Вот что касается толщины листа, то она может достигать 0,8 мм, тогда как минимальное значение равно 0,4 мм. Створки из этого материала будут весить 25 кг минимум. Поэтому справиться с их монтажом можно будет силой двух рабочих. Привлекать для этого подъемное оборудование нет необходимости, это позволит дополнительно сэкономить.

Конструкции ворот и их особенности

По конструкционным особенностям, ворота из профнастила бывают распашные и откатные. Эти виды также делятся на другие подвиды имеющие конструкционные особенности особенности.

Например, откатные делятся:

• Одностворчатые и двухстворчатые.
• Оформляются с одной стороны или с обеих.
• С калиткой и без. Входная дверца размещается на створке либо в стороне.
• Для открытия используется механический способ (то есть руками) или автоматический (при помощи электричества и электроники).

Оборудование широкого заезда требует особого подхода. Владельцы выходят из данной ситуации, изготавливая складные створки.

Откатные ворота делятся на следующие типы:

• Подвесные.
• Рельсовые.
• Консольные.
• Телескоппические.

Ворота распашного типа

Наиболее распространенный вид. Существуют одностворчатые, двух створчатые и многостворчатые модели. По способу открытия бывают внутреннего и наружного открытия.

Так как профнастил имеет не большой вес, то нагрузка на каркас ворот из профнастила и боковые опоры минимальна. Чтобы зафиксировать створки в открытом положении, необходимо установить фиксаторы на пружинах или простые упоры. Чтобы избежать провисания подвижной части, требуется обеспечить достаточное заглубление бетонной части опор.

Распашные

Откатные ворота

Прекрасная замена распашному каркасу. Существует ряд преимуществ, отличающих их от створчатых моделей:

• Для открытия, требуется пространство для передвижения створки.
• Конструкция отличается надежностью и выдерживает нагрузки от ветра.
• На установку такого типа каркаса не влияет ширина улицы, как это бывает с распашными воротами.
• У откатных ворот из профнастила не наблюдается провисаний, так как сборка производится цельным каркасом.

Откатные

Но существуют также и минусы:

• Даже механические ворота из профнастила стоят больше, чем распашные модели.
• Установка откатного каркаса требует опыта.
• Чтобы обеспечить надежное удерживание конструкции, опоры хорошо бетонируются.
• Роликовые механизмы нуждаются в постоянной чистке.

7 этап – монтаж профнастила на ворота

Профлист монтируется с одной или двух сторон каркаса.
Правила монтажа не сложные, но их знание и соблюдение поможет установить
профнастил на ворота правильно.

В общих чертах: нужно обеспечить надежное крепление листа к
каркасу, зафиксировав профлист через одну нижнюю волну листа. При этом к
диагональным или перпендикулярным перемычкам профилированный лист также
прикручивается. А два листа соединяются между собой в верхней части волны (на
гребне).

Для крепления используются заклепки или саморезы. Заклепки
выглядят изящнее (особенно подобранные в цвет профлиста), саморезы исключают
возможность затекания воды в место установки. Конечно, это не столь критично,
как на крыше, но появления со временем ржавых подтеков не избежать.

Рекомендуем подробное описание технологии монтажа
профнастила на ворота/забор/стену своими руками.

Раздвижной тип ворот с калиткой

Многие люди считают, раздвижные ворота большой роскошью, которая доступна не всем, но это не так. Сегодня такой тип ворот могут себе позволить не только богатые люди.

Каркас раздвижных ворот из профильных труб

Такой тип ворот достаточно прост в изготовлении и установке, а, значит, их запросто можно устанавливать своими руками. Главным условием, которое обязательно должно соблюдаться при изготовлении забора из профилированного листа, является точность расчетов. Например, металлическая рама должна изготавливаться строго с соблюдением размеров и без каких-либо горизонтальных отклонений. Изготовление раздвижных ворот с калиткой из профильных труб производится из таких материалов:

• Металлическая рама;
• Роликовый механизм;
• Профилированные листы или какой-либо другой материал.

Изготовление и установка откатных ворот выполняется в такой последовательности:

Готовые ворота с калиткой из профильных труб и профлиста

• Рассчитать размеры конструкции;
• Рассчитать массу конструкции;
• Сделать чертеж;
• Приобрести необходимые материалы;
• Разметить материал;
• Разрезать материал;
• Сварить конструкцию;
• Установить откатную фурнитуру;
• Установить каркас;
• Загрунтовать и покрасить ворота;
• Обшить каркас;
• Сварить каркас с ковкой (необязательно);
• Установить радиоуправление (необязательно).

Но прежде чем переходить к изготовлению, вы обязательно должны сделать чертеж будущей конструкции. Во время разработки чертежа вы непременно учитывайте, что сбоку должен оставаться промежуток, который будет равен половине размера ваших ворот. Для того чтобы они прослужили долго, нужно правильно рассчитать массу конструкции и определиться с материалом.

В первую очередь нужно в вертикальном расположении забетонировать опорные столбы , а уже после этого можно заливать фундамент. Глубина фундамента и погружения опор в землю должна быть не меньше метра, а длина фундамента должна составлять половину от ширины ворот.

крепятся профилированные листы
