Терморегулятор
Регулятор температуры подошвы – важнейший узел утюга и один из наиболее подверженных поломкам; представляет он собой механическое триггерное устройство, приводимое в действие биметаллической пластиной. Никаких «магнитиков, как в регуляторе холодильника» в терморегуляторе утюга нет. Как и в терморегуляторе холодильника, там тоже механический триггер, только иной конструкции. Принцип его действия прост:
- Деталь с подвижным контактом поджата к неподвижному перекидной пружиной. Контакты замкнуты, ТЭН греется. Степень сжатия пружины регулируется ручкой установки температуры.
- С другой стороны подвижный контакт связан диэлектрическим штоком-толкателем с биметаллической пластиной.
- Биметаллическая пластина, изгибаясь от нагрева, давит через шток на подвижный контакт, пока не пересилит пружину.
- Пружина перебрасывается и размыкает контакты.
- ТЭН выключается, подошва утюга с биметаллической пластиной остывают.
- Биметаллическая пластина выпрямляется. Когда ее давление достаточно ослабнет, пружина перебрасывается обратно и возвращает регулятор в исходное состояние.
ТЭН снова нагревается, цикл повторяется.В старых утюгах и части новых терморегулятор собран по схеме со свободным коромыслом (поз. 1 на рис.):

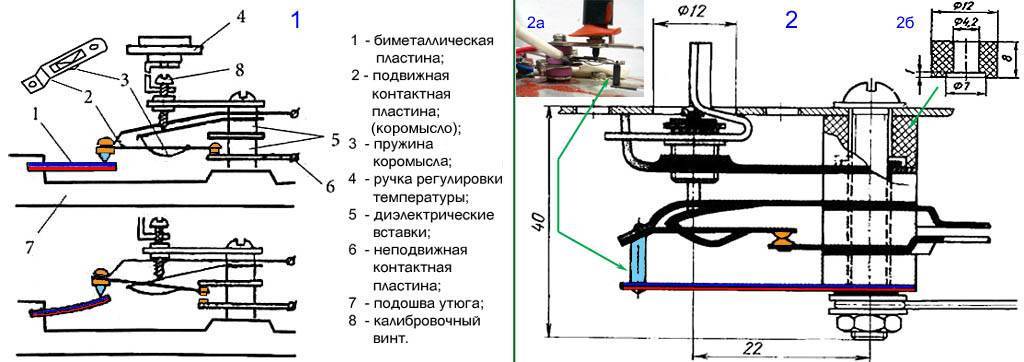

Схемы устройства терморегуляторов утюгов
Ее недостатки – 2 пары контактов, подверженных пригоранию, и большой гистерезис, т.е. разница температур срабатывания и возврата регулятора. Поэтому в регуляторах со свободным коромыслом всегда есть юстировочный винт под ручкой, который покручивают, если утюг греет слишком сильно (закрутить на 1-2 оборота) или слабо (выкрутить на столько же). Для доступа к калибровочному винту нужно снять ручку регулировки температуры. Она сидит на оси на трении, но удерживается в корпусе лапками с упорами, см. рис. справа. Чтобы снять ручку, ее нужно повернуть на минимум до упора (за первую точку) и потянуть вверх.
Ручка регулировки температуры утюга
Большинство современных утюгов снабжаются унифицированным терморегулятором с двойным подпружиниванием, поз. 2: он срабатывает очень четко и почти никогда не требует подрегулировки в процессе эксплуатации. Слабые его места, во-первых, как и в пред. случае, контакты, см. ниже. Во-вторых – керамический шток (обозначен голубым), который иногда трескается. Длина штока – 8 мм, и новый можно сделать из резистора МЛТ-0,5 Вт, поз. 2а. Выводы резистора обкусывают до длины 1,5-2 мм, краску смывают дихлорэтаном или ПАВ-смывкой, проводящий слой счищают наждачкой. Если сопротивление резистора более 620-680 кОм, его кое-кто ставит вместо штока как есть, краска обгорает без дыма и вони. Однако тогда подошва утюга может неприятно «щипаться» электричеством. И что гораздо хуже, сопротивление резистора с незащищенным проводящим слоем может уменьшиться в несколько раз, а ток утечки через него возрасти до опасного значения.
Как чистить контакты
Чистить подгоревшие контакты регулятора температуры утюга наждачкой, как советуют во многих источниках, не надо: они работают под большим током и после чистки шкуркой быстро опять пригорают. В регуляторах современных утюгов контакты тонкостенные штампованные, и в таком случае прогорают до дыр. Чтобы почистить контакты, нужно пилочку для ногтей обернуть вдоль смоченной спиртом замшей, просунуть между контактами и потереть, пока замша не перестанет сильно пачкаться нагаром. Альтернатива – вырезать из чернильного ластика тонкий клинышек и чистить контакты им. Затем – таким же клинышком из карандашного ластика. Напоследок – обернуть пилочку для ногтей смоченной спиртом ветошью вместо замши и снять ею налипшие частички ластика с контактов.
Разбор корпуса
Далее расскажем, как производится разборка утюга Philips Azur Ionic для ремонта или чистки. Другие модели нидерландского производителя, которые выпускались в последние годы, например, Philips Azur Performer Plus, разбираются похожим образом. Для этого достаточно иметь под руками шлицевую и крестообразную отвертки.
Иллюстрация | Порядок действий |
| Аккуратно снимите крышку, расположенную в задней части утюга. Она легко поддевается отверткой. Красным кружком обозначено место расположения крепежного шурупа под резиновой заглушкой, которая тоже легко снимается |
| Отверните крепежный шуруп и снимите пластиковую крышку |
| Открутите два шурупа, которыми крепится подошва (см. фото). Нужно также отвернуть крепеж и снять клеммы, удерживающие сетевой электрический шнур |
| Аккуратно поддевайте отверткой пластиковую вставку ручки, перемещая ее вдоль корпуса с обеих сторон, пока не отсоедините все защелки |
| Снимите вставку и открутите шуруп, которым крепится плата управления утюгом. Отклоните ее назад и в сторону |
| Данную плату придется заменить или отремонтировать, если не работает функция автоотключения утюга |
| Чтобы снять верхнюю часть корпуса, открутите крепежный шуруп, расположенный возле заливного отверстия |
| Потяните верхнюю часть вверх и назад, после чего откроется подошва с пластиковой накладкой |
| Не забудьте сфотографировать расположение проводов на клеммах, чтобы не спутать их при обратной сборке |
| Для того чтобы добраться до платформы с парообразующим отсеком, придется открутить еще три крепежных шурупа. Два возле разъема и один в носовой части |
| Теперь можно очищать подошву от ворса, грязи и пыли. Удалите накипь внутри парообразователя, залив туда раствор уксусной или лимонной кислоты. Поместите нижнюю часть платформы в этот же раствор. Когда химическая реакция прекратится, тщательно промойте деталь проточной водой и высушите феном. Сборка электроутюга производится в обратном порядке |
Итак, если вы столкнулись с тем, что утюжок перестал работать, не расстраивайтесь. В большинстве случаев можно быстро разобрать и отремонтировать его своими руками. Для разборки, диагностики и ремонта достаточно просто иметь минимальный набор инструментов и мультиметр.
Регулятор температуры
Далее ремонт утюга своими руками — осмотр регулятора температуры. Отсоединив от подошвы утюга пластиковый корпус, получаем к нему доступ.
Как он работает? Состоит он из трех основных частей: стержня, прикрепленных к нему контактных пластин и биметаллической пластины. Биметаллическая пластина нагревается от подошвы утюга. При повышении температуры она нагревается, выгибается. При определенной температуре она выгнута настолько, что размыкает контакты, отключая питание. Когда утюг остывает, она принимает исходное состояние, контакты снова замыкаются, утюг снова начинает греться.
Читать также: Газовые водонагреватели проточного типа
Сначала надо проверить, работает ли он вообще. Покрутите его из одного крайнего положения в другое. В одном из положений должен раздаться характерный щелчок, который издают замыкающиеся контакты. Именно через них подается питание на ТЭН утюга. Оставив терморегулятор в этом положении, проверим наличие электрического контакта.
От регулятора температуры отходят два контакта (к ним подключены провода, которые идут на ТЭН). К ним и прикасаемся щупами мультиметра (режим прозвонки). Если пищит — все нормально. Но, поставив регулятор в другое крайнее положение, вы должны получить «обрыв» — контакты должны разомкнуться. В таком случае этот узел работает нормально.
Регулятор температуры утюга
Не помешает и визуальный контроль — может они подгорели, окислились, ослабли. Если есть окалина, грязь, ржавчина, их можно аккуратно почистить. Для этого можно использовать полоску наждачной бумаги с очень мелким зерном или пилочку для ногтей. Сильно не усердствуйте — не спилите контакты полностью. Во время чистки старайтесь отгибать пластины по минимуму — чтобы не ослабить контакт.
Иногда регулятор поворачивается с трудом. Захватив его плоскогубцами или пассатижами, вращайте его туда-сюда, пока не добьетесь более плавного хода. После чего надо взять простой карандаш и натереть узел графитом. Он не спекается при высоких температурах и имеет хорошие смазывающие свойства.
После всех манипуляций снова проверьте наличие контакта в положении терморегулятора «включено». Если все нормально, Можно попробовать подключить утюг и проверить его работоспособность. Возможно, ремонт утюга своими руками закончен. Если нет — идем дальше.
Проверяем самое простое
Часто утюг не работает из-за проблем со шнуром. При эксплуатации он часто сгибается, в местах сгиба повреждается изоляция, могут даже появляться искры. Потому первый шаг при самостоятельном ремонте утюга — осмотр и прозвонка шнура. Для прозвонки нужен будет мультиметр (как с ним работать читайте тут).
Разобрать утюг — это самое начало
Проверка электрошнура
Иногда, чтобы удостовериться что проблема в шнуре, можно включить утюг в сеть. Если все исправно, загорается индикаторная лампа. Обычно это зеленый светодиод. По тому, горит он постоянно или периодически гаснет и будем отслеживать состояние шнура
Его крутим и изгибаем, обращая внимание на состояние сигнальной лампочки. Если она мигает, значит сетевой шнур действительно виноват
Его лучше заменить, но, при желании, можно найти проблемное место (часто оно визуально легко определяется) и исправить ситуацию.
Характерные проблемы со шнуром для утюга
Если это проблемы с изоляцией, а сам проводник целый, используя изоленту устраняют неисправность. Если повреждены провода, их разрезают, соединяют по-новому при помощи пайки, место соединения изолируют. Этот ремонт — временная мера, так как вскоре снова появятся проблемы — недалеко от «отреставрированного» места. Потому шнур все-таки лучше заменить.
Клеммы и контакты
Если внешних повреждений шнура нет, а он не работает, придется разобрать утюг. На первом этапе сложностей обычно не бывают — сзади есть один болт. Это, пожалуй, единственный крепеж, который не удается спрятать. Откручиваем его, снимаем крышку.
Снять заднюю крышку обычно труда не составляет — один болт
Под задней крышкой скрывается клеммная колодка, к которой подходят провода от терморегулятора и ТЭНа, с другой подключается наш сетевой шнур. Клеммная колодка может выглядеть по-разному. У некоторых производителей как у Bosch) она спрятана под пластиковой крышкой. Крышку надо снять. Как к ней подобраться — зависит от модели. Иногда достаточно просто поддеть и потянуть иногда приходится снимать какие-то детали
Важно — добраться до контактов
Из-за перегрева может оплавиться колодка или шнур
Часто причина того, что не греется утюг скрыта не в ТЭНе, а в том, что засорились или окислились контакты. Иногда на контакты попадает вода (протекает емкость), иногда там спекается пыль, иногда просто ослабел контакт. Если есть одна из таких проблем — устраняйте ее. Возможно, ремонт утюга своими руками на этом закончится.
Проверка шнура на целостность проводов
Если контакты нормальные, чистые, прозваниваем шнур на целостность проводов. Берем тестер/мультиметр, ставим в режим прозвонки. Одним щупом прикасаемся к штырьку шнура, вторым «перебираем» провода на клеммной колодке. Если провод целый, одна из пар должна «зазвенеть» — вы должны услышать звуковой сигнал.
Прозвонка шнура утюга
Шнур утюга — трехпроводный, к штырькам шнура идет два провода, а третий — зеленого или желто-зеленого цвета — заземление. На вилке утюга это металлическая пластинка. Прикоснувшись к ней и зеленому проводу на колодке, вы должны услышать «писк» мультиметра. Если хоть один провод «не звонится», шнур меняем.
Утюг Saturn из Китая
Считается, Сатурн покровительствует субботе. Любые начинания из рук вон плохо идут, получаются уродливым, некрасивым. Сатурн внешним видом удался, функция самоочистки работает плохо. Забегая вперед, скажем: внутри из бачка в камеру нагрева ведет отверстие, прикрываемое трехходовым ниппелем. Функция самоочистки соответствует верхнему положению, проток жидкости максимальный. Практически неработоспособно. Приведем руководство по проведению процедуры:
Выставить нагрев регулятором максимальный.
Рычаг расхода пара поставить на нуль.
- Поставить утюг вертикально, включить в розетку.
- Подождать, пока погаснет индикатор (управляется общим реле с нагревательным элементом, лампочку в основании ручки отлично видно на фото).
- Выключить утюг из розетки.
- Над ванной расположить утюг горизонтально.
- Выставить рычаг подачи пара в максимальное положение (на фото – капельки).
- Подождать, пока вода, пар стекут.
Вода, пар из дырочек политься отказались, после разборки оказалось: 6 из 19 отверстий фэйковые. Другого слова не приходит на ум. Выполнены в одном стиле, площадью бойлера перекрываются только передние 13. Фото подошвы прилагается, можно рассмотреть нужное.
Встала задача понять, почему именно не работает режим самоочистки. Является ли неисправностью. Начинаем разбирать утюг!
Осмотр электроприбора
Как и при проведении ремонта любой бытовой техники, ремонт начинается с визуального осмотра самого электроприбора. На фотоснимке №1 мы можем наблюдать некачественное соединение сетевого шнура электроприбора, провода соединены и обмотаны изолирующей лентой.
Сетевой шнур должен быть цельным и без каких либо соединений. При подобном ремонте сетевой шнур желательно подбирать с оплеткой из ткани. Если соблюдать меры противопожарной безопасности при эксплуатации утюга, то вполне подойдет обыкновенный гибкий двужильный либо трехжильный кабель, третьим проводом которым будет являться заземляющий провод.
фото №1
Определение и починка неисправностей
В основном, проблемы с утюгом возникают из-за неисправной проводки, что выявляется при разборе задней крышки. Также из строя могут выйти предохранитель, ТЭН, термозащита или механизм разбрызгивания пара.
Сетевой шнур
В случае если техника перестает работать, то необходимо проверить состояние сетевого шнура. Для этого потребуется мультиметр. Используя этот прибор, необходимо «прозвонить» (прикоснуться) разные части электрошнура, включенного в розетку. Если загорается светодиод, то неисправность кроется в другом месте. Но когда мигает лампочка, то это указывает на проблему со шнуром. Данная неисправность может быть двух типов: нарушена целостность проводов либо последние неплотно прилегают к контактам. Для устранения первой проблемы нужно найти место перегиба и заизолировать.
Если на первых этапах неисправность не выявлена, следует обратиться к ТЭНу, который скрывается под подошвой. Разобрав прибор, нужно проверить уровень сопротивления нагревательного элемента. В норме этот показатель не превышает 250 Ом (точное значение нужно уточнять в паспорте). Если измерительный прибор показывает бесконечность, то это означает, что ТЭН вышел из строя. В подобных случаях рекомендуют покупать новый утюг, так как замена нагревательного элемента производится вместе с подошвой, что сопоставимо со стоимостью устройства.
Терморегулятор
Проблемы с терморегулятором носят разный характер. Перед разбором утюга необходимо прокрутить деталь до упора. В этот момент должен возникнуть щелчок, свидетельствующий о замыкании контактов. Терморегулятор нужно оставить в таком положении и приступить к дальнейшей проверке компонента.
От данной детали в сторону ТЭНа отходят два контакта, которые необходимо «прозвонить». Эту процедуру нужно повторить, предварительно выкрутив терморегулятор до упора в другую сторону. В первом случае мультиметр должен показать наличие напряжения, во втором — отсутствие.
Терморегуляторы выходят из строя из-за закисления либо загрязнения контактов. Провода нужно зачистить наждачной бумагой и повторно провести проверку мультиметром. Во время процедуры нельзя сильно отгибать пластины. В случае если терморегулятор проворачивается с трудом, то деталь нужно несколько раз провернуть в одну и другую сторону (могут потребоваться плоские пассатижи), а затем натереть узел карандашом.
Предохранитель
В 50 % случаев поломка утюга обусловлена перегоранием предохранителя. Данная деталь размещена под корпусом. Разобрав утюг, нужно проверить состояние предохранителя мультиметром. Если прибор не реагирует, то данную деталь нужно снять и припаять новую.
Система разбрызгивания пара
Неисправность данной системы обусловлена скоплением накипи на деталях утюга. В этом случае потребуется разобрать прибор и зачистить внутренние компоненты.
Западание или отказ работы кнопки подачи пара
Данная неисправность возникает из-за накипи в камере насоса. Последний встроен в ручку утюга, сверху которой размещена кнопка подачи пара. Для устранения неисправности нужно разобрать данную деталь, извлечь насос (компактная коробка) и протолкнуть шарик, который опустился вниз, обратно в камеру.
Забитые отверстия выхода пара
Отсутствие пара обусловлено накоплением накипи в резервуаре утюга. Чтобы исправить это, необходимо размешать столовую ложку лимонной кислоты в стакане воды. Далее полученным раствором нужно заполнить отдельную емкость так, чтобы жидкость покрывала подошву на 1-1,5 сантиметра. Затем данный резервуар с утюгом ставятся на плиту. Дождавшись закипания смеси, нужно выключить огонь, выждать 20 минут и повторить процедуру.
Если на первом этапе осмотра утюга неисправность не выявлена, то нужно проверить состояние ТЭНа. Для этого нужно снять заднюю крышку, под которой скрываются клеммы, соединяющие между собой электрошнур и нагревательный элемент.
Часто проблемы с утюгом возникают из-за закисления контактов. В этом случае нужно зачистить с помощью наждачной бумаги провода.
Что делать
Во время глажки может образоваться слишком много пара, излишки которого конденсируются на внешней поверхности подошвы. После соприкосновения подошвы с тканью могут оставаться мокрые следы. Это тоже является проявлением утечки жидкости во время глажки.
Иногда жидкость приобретает ржавый оттенок, что может испортить ткань. В результате длительного пользования может появиться накипь.
При наполнении емкости важно следить за тем, чтобы жидкость была чистой, в противном случае туда попадут такие компоненты, как химические средства, крахмал. Эти компоненты могут стать ингибиторами в реакции парообразования, они замедлят этот процесс, в результате чего возникнут протечки воды через отверстия в подошве. Чтобы устранить все ненужные вещества, важно промыть резервуар, чтобы эти вещества не смешались с водой
Чтобы устранить все ненужные вещества, важно промыть резервуар, чтобы эти вещества не смешались с водой
Утюг включается, но не греет
Если утюг включается (горит индикатор), но не нагревается, значит, ток на прибор подаётся. Причиной поломки может быть сгоревший ТЭН или терморегулятор. Чтобы определить неисправность, нужно исследовать оба элемента.
Проверяем исправность ТЭНа
Как правило, к выводам нагревательного элемента подключаются индикаторы нагрева. Поэтому если лампочка продолжает гореть, а подошва остаётся холодной, причиной неисправности может быть перегоревший ТЭН. Элемент обычно наглухо вмонтирован в подошву и не подлежит замене.
Для проверки нагревателя необходимо проверить его контакты мультиметром. Если сопротивление будет отсутствовать, можно сделать вывод о неисправность детали.
Проверяем исправность терморегулятора
Если утюг не нагревается, а лампочка горит, проблема может крыться в неисправном терморегуляторе. Чтобы добраться до этого узла, прибор необходимо разобрать полностью.
Сняв корпус, необходимо визуально оценить состояние контактов и соединений на предмет обрывов и окисления. Если видны внешние повреждения, необходимо их зачистить мелкозернистой наждачной бумагой. Если нет – определить работоспособность детали, замерив сопротивление, или проверив напряжение отвёрткой с индикатором, последовательно прижимая её к контактам
Как правило, в моделях известных производителей термопредохранитель встраивается в разрыв контактов ТЭНа с одной стороны, а терморегулятор – в разрыв с другой. Например, если не включается утюг Philips, может быть неисправен один из перечисленных элементов. Сопротивление между контактами ТЭНа при этом будет отсутствовать. Соответственно, для обнаружения истинной причины неисправности необходимо прозвонить каждый участок, начав с предохранителя (вероятность, обнаружить сгоревший терморегулятор при исправном защитном элементе крайне низка).
Проверка исправности сетевого шнура утюга с помощью настольной лампы
Проверить сетевой шнур на своем утюге вы можете различными способами. Все будет зависеть только оттого, что у вас есть в наличии. Если у вас в доме нет никаких приборов, тогда проверить утюг вы можете с помощью настольной лампы. Для этого вам необходимо отжать защелку, как указано на фото.
Теперь контакты вам необходимо зачистить до блеска. Если ваши клеммы будут одеваться без усилий, тогда вам необходимо и поджать с помощью плоскогубцев. Вполне возможно, что проблема была именно в этом. Если все в порядке, тогда к синему и коричневому провода необходимо подсоединить вилку настольной лампы. Выключатель, который располагается в настольной лампе, обязательно должен находиться во включенном положении. Если настольная лампа будет светить стабильно, тогда устройство является полностью исправным.
Система разбрызгивания пара
Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими бортами (подойдет сковорода или противень) наливаете воду и уксус (обычный, столовый без красителей). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.
Очищение отверстий для выхода пара на утюге
Емкость с утюгом ставите на огонь, доводите до кипения, выключаете. Ждете пока остынет. Снова разогреваете. Так повторять можно 3-4 раза. Пока не растворятся соли.
Иногда из разбрызгивателя перестает идти вода. Скорее всего, это связано с тем, что отсоединилась трубка. В этом случае ремонт утюга состоит в том, что надо разобрать именно панель, на которой закреплены кнопки впрыска и установить на место все трубки, провода.
Второй способ очистить утюг от накипи — разобрать его полностью, чтобы осталась одна подошва. Подошву заклеить скотчем, чтобы не просачивалась вода, но можно тоже поставить в посуду. Внутрь подошвы залить горячую воду с уксусом или лимонной кислотой, выдержать до остывания, слить, залить снова. Так продолжать до тех пор, пока вас не удовлетворит результат. После промыть водой и собрать.
https://youtube.com/watch?v=iB0XRbpyo14
Популярной неисправностью бытовой техники и обогревателей является выход из строя нагревательного элемента. Если у вас дома стиральная машина не греет воду при стирке либо не нагревается спираль утюга, обязательно нужно прозвонить данный элемент цепи тестером. В этой статье мы расскажем, как проверить ТЭН мультиметром в домашних условиях, а также предоставим несколько полезных видео инструкций по теме.
Инструмент
Чтобы успешно отремонтировать утюг, давайте подготовим сначала кой-какой самодельный инструмент; много времени это не займет и существенных расходов не потребует:
- 2-4 отжимника для крышек;
- отжимник для скрытых защелок;
- дешевый светодиодный фонарик (именно светодиодный) и лупу;
- полоску замши, пилку для ногтей, спирт;
- или, взамен п. 4 – ластик карандашный, ластик чернильный, кусочек чистой тряпочки, спирт.
Отжимники
Вскрытие верхней крышки утюга столовым ножом
Отжимник для крышек делается из верхнего, самого прочного слоя бамбука размерами и толщиной с палочку от мороженого; один его конец срезается на клин. Крышки на корпусе утюгов часто ставят на защелки без фиксации. В сервисном центре такую крышку сжимают специальными клещами и вынимают. Чтобы снять ее кустарным способом, крышку нужно поддеть: зубья защелок без фиксации скошены с обеих сторон и выходят из пазов неповрежденными. Но вскрывать крышки на тугих защелках столовым ножом или широкой отверткой, как на рис. справа, не надо: сталь оставит на пластике следы. Прочность поверхностного слоя бамбука на изгиб выше, чем у пластиков, а на сдвиг ниже. Поэтому бамбуковый отжимник правильно поддетую крышку снимет, но, возможно, с поверхности помнется сам, не повредив пластик. Если же крышка не поддета неправильно и не поддается, бамбуковый отжимник сломается, не испортив утюга. Действуют бамбуковыми отжимниками попарно, поддевая деталь с 2-х сторон.
Хороший тонкий отжимник для фиксируемых защелок получается из срезанной на клин пластиковой мешалки для кофе, которые выдают кофейные автоматы. Отжимник из мешалки проходит в любую щель и аккуратно отводит усы защелок с фиксацией, не царапая и не ломая ни их, ни детали корпуса.
Фонарик и лупа
Дешевые мини-фонарики на светодиодах дают очень жесткий свет с резкими тенями. В данном случае это достоинство: такой свет глубоко проникает в тонкие щели, и под лупой можно разглядеть, что там держит деталь. Для этого сначала поддевают крышку, которую непонятно как снимать, бамбуковыми отжимниками, подсвечивают и разглядывают, что там держит.
Как управляться с защелками
Лучше всего, конечно, найти схему разборки утюга данной модели, но попробуйте-ка! И типовых схем расположения секретных запоров тоже не ищите: они могут быть разными у одной и той же модели одного и того же изготовителя. Читали в инструкциях: «Производитель оставляет за собой право вносить в конструкцию изменения, не влияющие на работоспособность изделия»? Т.е., при разборке утюга скрытые соединения скорее всего придется искать самому.
Надо сказать, западные фирмы постепенно отходят от принципа: «Сам чинить хочешь? Что ж, ломай и новый покупай!» Но азиаты упорно за него держатся. Напр., если ваш утюг китайский, то носовой крепежный винт (см. далее) скорее всего окажется не под крышкой заливочной горловины, а… под кнопками подачи воды и пара!
Скрытые защелки в кнопках утюга
Подсветим, посмотрим. Видите обведенное зеленым на рис? Так вот, это не защелка, а скользящий шип в пазу. Защелки с другой стороны кнопок. Чтобы кнопки снять и разобрать утюг, нужно:
- Подать кнопку вперед.
- Вставить сзади нее отжимник из мешалки.
- Отжать защелку.
- Не вынимая отжимника, поднять кнопку вверх до упора. Должен быть слышен слабый щелчок зуба защелки, вышедшего из паза.
- Придерживая кнопку, чтобы не упала, вынуть отжимник.
- Продолжая придерживать кнопку, подать ее вперед с наклоном, чтобы скользящий шип вывернулся из паза.
- Проделать то же самое с другой кнопкой.
Фасонный крепеж
Винты в утюгах западных производителей чаще всего или обычные с крестовым шлицем или под шестигранник. Покупать для последних спецотвертку с набором бит для разового ремонта нет смысла: винт с шестигранным шлицем элементарно отворачивается плоской отверткой с тонким жалом подходящей ширины. Ею же можно отворачивать винты со шлицом трилистник, которые очень любят китайцы, (справа на рис.), но без сильного нажима: боковое усилие при этом создается значительное и винт в резьбе может просто заклинить. Если винт сидит туго, его срывают серией мелких рывков, переставляя отвертку в другие пары пазов.
Фасонные винты
Сложнее всего будет отвернуть винт со шлицом TORXX (справа на рис.): ножницы или пинцет его возьмут, только если винт болтается в резьбе. Удобнее всего винты TORXX отворачивать без спецключа малыми плоскогубцами-утконосами; можно и бокорезами, но тогда на перемычке шлица останутся вмятинки. Винту от них ничего не будет, но опытный мастер, вдруг к нему попадет этот утюг, накинет на ремонт за предыдущий неквалифицированный доступ.
Основные детали
Устройство для пайки производится из медного стержня. Нихромовая спираль нагревает прибор
Важно, чтобы тепло сразу передавалось от нагревательного элемента жалу — так называют стержень с наконечником клиновидной формы. Он вставляется в трубку из стали, которая обматывается стекловидной тканью или слюдой. На слюду наматывается проволока, которая служит нагревательным элементом
Для снижения потерь тепла нихромовая проволока обматывается асбестом. Концы нихромовой спирали присоединяются к проводникам электрического шнура. Чтобы обеспечить надёжность и сохранение вырабатываемого тепла, спирали сгибают и складывают вдвое в точке соединения с медным проводом. Дополнительно пережимают в точке сцепления
На слюду наматывается проволока, которая служит нагревательным элементом. Для снижения потерь тепла нихромовая проволока обматывается асбестом. Концы нихромовой спирали присоединяются к проводникам электрического шнура. Чтобы обеспечить надёжность и сохранение вырабатываемого тепла, спирали сгибают и складывают вдвое в точке соединения с медным проводом. Дополнительно пережимают в точке сцепления.
Перечисленные элементы расположены в металлическом корпусе. Он может быть изготовлен двумя способами: сварен из двух частей или сооружён из двух кусочков металла.
Накладными кольцами выполняют фиксацию корпуса на металлической трубке. После подачи электрического тока он распределяется из нихрома на спираль, а после этого тепло поступает к жалу.
Для паек маломощных диодов специалисты советуют использовать электрический ток мощностью до 12 Вт. Крупногабаритные детали и толстые соединительные провода нужно паять более мощными устройствами. Подойдёт паяльник мощностью от 40 до 60 Вт. Сложные по конструкции и проходимости тепла детали паяют приборами мощностью от 100 Вт.
Разборка утюга Tefal своими руками
Чтобы разобрать утюг Tefal розового цвета модели FV4631, нужно выкрутить два винта у основания утюга со шляпкой под звездочку.
После этого снимаем крышку и отводим из зацепа нижнюю часть ручки утюга.
После этого верхнюю часть ручки утюга отщелкиваем из защелок и снимаем.
Под ручкой находятся три винта – выкручиваем их.
После этого появляется возможность извлечь контактную группу 200 В.
При вынимании этой запчасти нужно запомнить, каким образом располагались контакты, чтобы при сборке не ошибиться.
Заглядываем в попу утюгу и видим еще два винта, которые держат крышку – их выкрутить.
После этого мы можем снять пластик с подошвы утюга и увидеть все внутренности. Их немного.
Разборка утюга Vitek 1203 — На все руки мастер! — Полезное и Интересное
Зачастую многие думают, что ремонт бытовой техники – не слишком сложная работа и относить свои сломавшиеся электроприборы мастерам совершенно не стоит. Мы не станем поддерживать ни это мнение, ни обратное, а просто немного поможем тем, кто желает произвести ремонт утюга своими руками.
Фото 1
Итак, перед нами утюг Vitek 1203, разборка которого сводит с ума практически всех, кто с данной процедурой сталкивается впервые. Достаточно обратиться к различным поисковым системам Всемирной Сети с запросом «как разобрать утюг Vitek 1203» — и станет понятно, что его, наверно, легче отремонтировать, чем добраться до тех деталей, которые скрывает симпатичный пластиковый корпус.
Фото 2
Трудности начинаются сразу же, как только поворачиваешь данного «Витька» задней крышкой к себе – дело в том, что шурупы в ней не обычные, они имеют звездообразные шлицы, причём трёхконечные, а не шестиконечные, к которым многие мастера уже привыкли.
Фото 3
На «Фото 3» достаточно хорошо видно описываемое чудо «разработок NASA», которое при первом откручивании обычной отвёртке «откажет» напрочь. Соответственно, необходимо приобретать специальный инструмент, стоимость которого будет выше, чем работа ребят из ближайшего сервисного центра или, тем более, «частника».
Если же интерес к проверке своих способностей не иссякнет при описанных трудностях, то, прикупив необходимый инструмент, можно двинуться дальше.
Фото 4
Отвернув заднюю крышку, нужно немного её отодвинуть, после чего, аккуратно вытягивая шнур вилки, вытащить слот, в котором спрятан диод – индикатор включения утюга.
Фото 5
Справившись с данной задачей, «домашний мастер» увидит картину, показанную на «Фото 5», но без изолирующей ленты (поделиться своим опытом мы решили уже при сборке утюга, закончив его ремонт), после чего нужно отвернуть зажим шнура и винты крепления гидро-резервуара — они обведены кружками.
Фото 6
Затем необходимо снять ручку утюга, для чего принимаемся за демонтаж кнопок распылителя пара: нужно нажать на переднюю часть кнопки (белая стрелка, Фото 6) и, поддев тонкой отвёрткой заднюю часть (красная стрелка, Фото 6), вытащить деталь.
Фото 7
Отвернув винты, скрывавшиеся под кнопками, можно попробовать снять ручку, но не получится ничего — тут и начинается головоломка…
Фото 8
Можно догадаться, что следующий шуруп под заливной крышкой…,
Фото 9
…, но, открыв её, не следует пытаться отвернуть то, что предстанет перед взглядом «домашнего мастера» — это не крутится, это поршень парораспылителя.
Фото 10
А вот если снять крышечку заливного отверстия…,
Фото 11
…то можно увидеть тот потайной шуруп, который остаётся загадкой для многих мастеров, не сталкивавшихся доселе с разборкой утюга Vitek 1203 – чаще всего попытка починить данного представителя бытовой техники заканчивается именно на этом «самом интересном месте».
Фото 12
Сняв ручку утюга, можно приняться за демонтаж крышки терморегулятора, аккуратно поддев её тонкой отвёрткой с трёх сторон.
Фото 13
Затем следует вытащить удлинитель, соединяющий демонтированную крышечку и сам терморегулятор (красная стрелка, «Фото 13»).
Фото 14
Теперь следует открутить винт (белая стрелка, Фото 14) и вытащить пружинку (красная стрелка, Фото 14), после чего можно приняться за переднюю часть утюга.
Фото 15
Следующими действиями будут: отворачивание шурупа «Б», демонтаж проставки «А» толкателей кнопок парораспылителя и снятие уплотнителя «В» заливного отверстия водяного бачка.
Фото 16
Трубопровод, установленный в специальный паз, необходимо вытащить из него.
Фото 17
Проделав вышеописанное, легче добраться до винтов крепления «носика» утюга, которые предстоит открутить.
Фото 18
Это позволит потом снять весь гидрорезервуар.
Фото 19
Отвинтив переднюю часть утюга, можно откинуть его «носик» в сторону и приподнять пластиковый корпус. Снять его полностью можно, если отсоединить внизу шлангочку, прикреплённую к крышке подошвы утюга.
Фото 20
Заключительный шаг разборки: отвинчивание трёх шурупов, которые крепят крышку подошвы.
Фото 21
Фото 22
Конечно, то, что показано на «Фото 21» и «Фото 22» можно встретить редко, но в данном случае было именно так, причём описываемый опыт ещё раз доказал, что незнающий человек не только устанет разбирать утюг Vitek 1203, но и невольно поверит в общепринятое мнение, которое гласит, что «Витёк» — одноразовый прибор.
И действительно, в Тирасполе ремонт утюгов данной фирмы именитые сервисные центры практически не производят, почём зря. Данные утюги имеют вполне качественные детали, которые выходят из строя не чаще, чем у других производителей. Впрочем, и не реже.
Фото 23
