Как пользоваться лазерным уровнем (нивелиром, построителем плоскостей)

Как проверить лазерный уровень на точность?

В процессе работы прибор переносят, перевозят. Измерительная техника, эксплуатируемая на стройке не застрахована от толчков и падений. Время от времени прибор проверяют на точность.

Для проверки горизонтальных линий понадобится:

  • штатив или ровное прочное основание для установки инструмента;
  • помещение с расстоянием между двумя стенами напротив около 5 метров.

Важно! При проверке необходимо помнить о выравнивании лазерного уровня при каждой смене положения вручную или в автоматическом режиме. Начиная поверку, прибор устанавливают у первой стены (А), отмечая центр луча на её поверхности. Затем уровень поворачивают на 180 градусов, фиксируя центр луча на противоположной стене (В)

Затем уровень поворачивают на 180 градусов, фиксируя центр луча на противоположной стене (В)

Начиная поверку, прибор устанавливают у первой стены (А), отмечая центр луча на её поверхности. Затем уровень поворачивают на 180 градусов, фиксируя центр луча на противоположной стене (В).

Рекомендуем: Как правильно выбрать бетономешалку для дома и дачи? Рекомендации и рейтинг производителей

Инструмент переносят к стене В, не поворачивая и регулируют штативом или основанием так, чтобы центр луча совпал с отмеченной ранее на стене В точкой. После этого снова поворачивают уровень на 180 градусов.

Отмечают центр луча на стене А. Разница между получившимися точками и будет погрешностью измерения прибора. На расстояние между стенами 5 метров погрешность не должна превышать величину 2 мм.

Что нужно сделать перед началом работы

Перед тем как приступать к использованию прибора вы должны четко разделять с каким типом лазерных нивелиров вам предстоит работать. Хотя если вы сами покупали данный прибор, то знать об этом вы должны были еще на этапе выбора лазерного уровня.

Все лазерные уровни можно разделить на:

Статические построители линий (другие названия — кросслайнер или мультипризменный построитель).

Ротационные построители линий (другие названия — многопризменный построитель, нивелир).

Статические построители осей (другие названия — указатель, точечный лазер).

В принципе, большинство производителей пишут в инструкции (обычно прилагаемой в комплекте), как подготовить прибор к работе. Как правило, никаких особых «танцев с бубном» не требуется – всё просто и понятно.

  • Если модель нивелира аккумуляторного типа, то перед ее использованием требуется зарядить аккумулятор.
  • Если устройство работает на батарейках, то вставляем их в отсек для питания.
  • Проверяем работоспособность уровня, включив его. Если появился луч лазера, то всё в порядке. Можно начинать установку прибора.

Устройство нивелира

Рассмотрим, из чего состоит и как работает обычный оптический нивелир. Основной частью прибора является оптическая труба, с системой линз способная приближать наблюдаемые объекты с двадцатикратным и более увеличением. Труба закреплена на особой поворотной станине, необходимой для следующих функций:

  • крепления на штативе;
  • выставления оптической оси нивелира в строго горизонтальное положение, для чего станина имеет три регулируемые по высоте «ножки» и один или два (в моделях без автоматической подстройки) пузырьковых уровня;
  • точной наводки по горизонтали, которую осуществляют парными или одиночным маховичком.

С правой стороны трубы расположен маховик, предназначенный для регулировки резкости изображения.

Подстройка под зрение оператора производится вращением регулировочного кольца на окуляре.

При взгляде в окуляр зрительной трубы нивелира, мы увидим, что помимо приближения наблюдаемого в прибор предмета, нивелир накладывает на его изображение систему тонких линий, называемую визирной сеткой или визирными нитями. Она образует крестообразный рисунок, из вертикальных и горизонтальных линий (см. рисунок 1).

Проверка на точность

Прежде всего, стоит помнить, что абсолютно точных приборов не существует. Но перед работой неплохо убедиться, что лазерный нивелир соответствует указанному производителем классу точности. Для этого существует несколько методик проверки:

  • Нивелир ставят строго в центр комнаты с длиной в 5 м и более. Отмечают крестом по точке на противоположных стенах (по длинной стороне). Затем, не меняя регулировок, прибор переносят к одной из стен (на расстояние примерно в 0,7 м), замечают крестом новые отметки на стенах. Измеряют расстояние между ними. Если оно не превышает заявленной погрешности, горизонтальная плоскость показывается прибором правильно.
  • Крест устанавливают в центре длинной стены (ее длина должна быть не менее 5 м), делают отметку. Затем, не перемещая устройство с места, поворачивают его так, чтобы сдвинуть вертикальный луч не менее чем на 2,5 м вправо. Если горизонтальный луч все еще попадает в отметку (или хотя бы не отклоняется сильнее, чем на заявленное значение погрешности), значит, устройство отображает горизонтальный луч правильно. Для надежности повторяют измерение, перенеся вертикальный луч на 2, 5 м влево.
  • Установив прибор в 5 м от стенки, совмещают вертикальный луч с прикрепленной к стенке нитью отвеса. Длина нити отвеса должна быть не менее 250 см. Если луч и нить совпадают (или хотя бы не отклоняются сильнее, чем на половину значения указанной производителем погрешности), значит, вертикальный луч отображается правильно.

Если хотя бы один из этих тестов показывает значение, превышающее допустимую погрешность, прибор настроен не достаточно точно. Пользоваться им при работе нельзя. Нужно обратиться в мастерскую, чтобы выполнить настройку нивелира.

Фокусировка

Проведение манипуляций фокусировки обеспечивается наличием на приборе нескольких регулировочных элементов:

  • кольца окуляра;
  • фокусировочного винта;
  • наводящего винта.

Кольцо окуляра служит для фокусировки взгляда на сетке нитей. Сетка нитей – это разметка, которую видит глаз через окуляр нивелира. Она состоит из вертикальной линии и нескольких горизонтальных. Измерения снимаются по самой длинной горизонтальной линии. Её пересечение с вертикальной полосой является отправной точкой для измерений, что дает возможность избежать выставления горизонта при проведении расчетов средней значимости.

Фокусировочный винт – регулятор фокуса, с помощью его настраивают фокус на самом объекте измерений. Любой нивелир используется вкупе с измерительной рейкой, что делает её этим объектом. После появления в трубке окуляра четкого отображения сетки нитей необходимо крутить фокусировочный винт до тех пор, пока изображение рейки, расположенное за сеткой нитей, станет четким. При вращении регулятора фокуса происходит перемещение линзы внутри трубы окуляра, что содействует приближению или удалению изображения. Производить коррекцию фокуса необходимо перед каждым снятием данных.

Наводящий винт вращает нивелир вокруг своей оси, позволяя перевести его объектив в нужное положение. В этом положении вертикальная линия разметки должны находиться по центру измерительной рейки.

Когда инновации приходят к нам в дом

Моделей и принципов работы лазерных уровней разработано немало – они, собственно, и определяют, какова будет цена этого устройства

Вот когда действительно понимаешь, что создатели лазеров достойны были Нобелевской премии.

Преимущества

Среди преимуществ использования лазерных уровней, или нивелиров, можно перечислить следующие, относящиеся как к строительной сфере, так и к общечеловеческой:

Во-первых, только лазерные уровни обеспечивают точное определение всех горизонталей и вертикалей при выполнении строительных работ. Порой требования СНиП вводят параметры, которые исчисляются долями процента. С такими величинами может справиться только лазерный уровень. Например, требования не допускают при выравнивании полов отклонения двух точек по вертикали более чем на 0,2% расстояния между ними. Пятая часть процента – это 8 мм при расстоянии в 4 метра. На глазок это уже не обеспечить.

  • Во-вторых, лучшие модели лазерных уровней способны запоминать все измеренные величины и восстанавливать историю их изменения с течением времени, что оказывается очень полезным при работе на больших площадях, когда приближение к необходимым параметрам происходит постепенно.
  • В-третьих, световые отметки, генерируемые лазерным уровнем, остаются на стене сколь угодно долгий промежуток времени, освобождая от необходимости постоянного наличия под руками другого прибора контроля. Можно сказать, что лазерный уровень – прибор контроля в реальном масштабе времени, по-модному – онлайн.
  • В-четвёртых, лазерный уровень – совсем другая культура производства работ, он уже не допускает у строителей вечно грязной робы, не стираемой неделями. Это преимущество, может быть, является одним из самых главных при использовании этих приборов из научных лабораторий.

Каждой модели соответствует своя инструкция по установке и использованию, некоторые не обходятся без вспомогательных средств

Порядок работы

Тем и хороши эти приборы, что при видимой сложности, порядок работы с ними довольно прост:

  • Сначала проводится предварительная подготовка пола, его просушивание и первичное выравнивание – удаление выбоин и грунтование впадин пола.
  • Решите для себя, чем будет выравниваться пол. Если перепад уровня небольшой, до 2 см, то лучше всего использовать выравнивающие. Если перепад значительный, то уже придётся использовать цементную стяжку.
  • Для использования уровня он помещается на самую высокую точку неровного пола.
  • Во всех точках ниже генерируемой лазером линии устанавливаются направляющие маячки, крепление которых удобнее всего провести саморезами.
  • Между маячками протягивается металлическая армированная сетка, которая заливается приготовленным слоем бетона.
  • После недельной сушки вновь проведите контроль лазерным уровнем. Если неровности остаются, то они будут незначительны и легко могут быть устранены выравнивающей смесью.
  • Проверку обязательно проводите со всем пяти характерных точек помещения – четырёх углов и центра.

Самое главное – лазерный уровень для стяжки пола обеспечивает идеальные углы, как по вертикали, так и по горизонтали

Режимы работы

Все лазерные уровни, так или иначе, обеспечивают следующие 8 режимов работы:

Вот они 8 режимов работы любого лазерного уровня, своими руками эти режимы не реализовать (описание см. в тексте)

  • A – идеальное получение горизонтали по всему периметру помещения и на любой высоте;
  • B – получение строго вертикальных плоскостей под любым углом к вертикальным стенам помещения;
  • C – контроль угла строго в 90 градусов вверх или вниз относительно горизонтальной плоскости;
  • D – контроль угла строго в 90 градусов влево или вправо относительно вертикальной плоскости;
  • E – получение угла в 90 градусов относительно направления на заданную точку, когда обе точки на стенах, исходная и получаемая, лежат в одной плоскости;
  • F – получение угла наклона по оси X, относительно расположения прибора;
  • G – получение угла наклона по оси Y, относительно расположения прибора;
  • H – измерение расстояния между двумя любыми точками в объёме помещения; незаменимый режим, который практически не реализовать с достоверной точностью без лазера.

Как применять лазерный уровень

Вариантов использования лазерного уровня — огромное количество. Он используется как в быту, так и на улице. Но в любом случае, применение такого оборудования позволяет проводить работы быстро и с огромной точностью.

Штукатурка

Для штукатурки стен лазерный прибор дает возможность не только определить оптимальное расположение будущей поверхности отделки, но и сэкономить стройматериалы.

Проверка уровня стены производится следующим образом:

  • построитель линий или плоскости располагается на стене;
  • при помощи линейки исследуют отклонение плоскости от уровня светового фронта;
  • размечают линии на полу, потолке, пересекающихся стенах для отметки толщины штукатурки.

Зная, какой толщины должны накладываться те или иные растворы, можно сразу оптимально спланировать ход работ. В частности, увидеть, нужна ли сетка. Или рассчитать параметры слоя штукатурки так, чтобы экономить раствор и одновременно обеспечить его минимальную толщину в самых высоких областях отделываемой стены.

Плитка

Для плитки отлично подойдет двухпризменный построитель линий. Их пересечение устанавливают в центре кладки. По линиям ориентируют плитки при кладке. Края рядов выравнивают по лазеру.

Уровень пригоден как для отделки на стене, так и для оформления полов. Кроме этого, поворачивая устройство, уверенно и с высокой точностью делается косая кладка плитки.

Обои и отделочные панели

Неоценима роль лазерного построителя линий при работе с обоями. Он позволяет:

  • уверенно очертить верхнюю границу поклейки или укладки панелей для оформления части стены;
  • расположить элемент отделки или полосы обоев строго вертикально.

Каждый, кто хоть раз занимался поклейкой бумажных полос, несомненно оценит открывающиеся возможности.

Работать с лазерным уровнем становится быстрее, бордюры клеятся точно, а материал можно рассчитать без учета отходов.

Мебель

Лазерный уровень позволит за минуты сделать разметку для навешивания кухонных и любых других шкафчиков. Используя построители линий, легко делать четкое расположение элементов на стенах.

Кроме этого, по горизонтальному лазерному лучу легко регулировать напольные шкафы по высоте, располагая их столешницы по идеальной ровной плоскости.

Перепланировка

С появлением лазерного уровня не только разметка, но предварительное визуальное планирование изменений конструкций стали простым занятием. Устанавливая построители плоскостей, можно сразу увидеть прохождение будущей стены или перегородки. При необходимости, легко сразу сделать разметку по полу, потолку и стенам для начала кладки или модификаций строительных конструкций.

Полы

При создании ровного, гладкого пола лазерные уровни показывают максимальную полезность.

  1. Определить разброс высот, чтобы выровнять пол, можно при помощи линейки и ротационного построителя плоскостей.
  2. Вычислить высоту для стяжки пола, при которой будет достигнута минимальная толщина материала, также несложно. При необходимости, можно сразу сделать разметку границ заливки по стенкам.

Установка маяков по лазерному уровню превращается в развлечение. Достаточно делать подклады или их регулировать стойками, пока верхняя грань не станет равномерно освещенной. Или выставлять высоту опоры с учетом толщины самого маяка.

В сравнении с классическим методом с многократной проверкой положения пузырьковым приспособлением, использование лазера позволяет сделать работу на порядки быстрее и с высокой точностью.

Как пользоваться лазерным инструментом

Сразу оговоримся, что использовать лазерный нивелир можно везде. Границ практически нет. Главное – правильно провести выбор лазерного уровня. Что же может этот инструмент.

Вертикальная или горизонтальная плоскость чётко покажет, как устарели длинные правило, стандартные пузырчатые строительные уровни, линейки, рулетки и прочие инструменты. Надо просто направить луч лазера вдоль плоскости, и он точно покажет, насколько её поверхность неровная. Это касается любых плоскостей: пола, стен, потолка и наклонных конструкций. При этом можно удостовериться в неровности, если поставить на поверхности несколько меток.

Луч, пройдя по метка, покажет, насколько плоскость неровная. После чего подбирается толщина выравнивающего раствора по контрольным меткам.

Сегодня многие мастера используют лазерные уровни при укладке керамической плитки, для чего используется крестовая проекция – вертикальный и горизонтальный луч. Они пересекаются на стене, образуя крест. Обычно точку пересечения устанавливают в точку стыковки плиток, а сами линии обозначают вертикаль и горизонталь, которые смещают при надобности по сторонам укладываемого материала. Получается так, что нет никакой необходимости все время использовать строительный уровень, проверяя плитки.

Лазерный уровень для укладки керамической плитки Источник i.stroy-ka.ru

Эту же функцию можно использовать при наклейке обоев на стены. Горизонтальный луч станет верхней границей укладки обоев, вертикальный для сторон рулонного материала.

Именно таким же образом можно провести установку мебели. Особенно навесных элементов: полочек, шкафчиков. Это же касается карнизов, телевизора, проектора, экрана и прочей бытовой техники. То есть не надо долго возиться с отбивкой линий установки, нанося их на стены карандашом. Стоит просто включить лазерный нивелир, настроить его лучи и получить на стене чёткие световые линии, по которым и производится монтаж.

В видео показано, как пользоваться лазерным уровнем для выравнивания пола:

Планировка помещений

Сегодня все чаще в частных домах при строительстве дизайнеры не сразу определяются с наполнением внутреннего пространства. И если коробка уже готова, то перекроить это пространство не составит труда, благо новые строительные технологии и материалы это сделать позволяют быстро и легко.

Обычно для этого устанавливают перегородки. Точно также эти конструкции используют, когда производится ремонт здания, и появляется необходимость что-то изменить внутри, сделав дом более современным.

Раньше на местах установки перегородок мастера ползали по полу, вычерчивая линии. Затем, установив стремянки, чертили линии на потолке и стенах, используя правило, отвесы и прочий инструмент. Сегодня все стало намного проще. Установив лазерный уровень, можно одним лучом по периметру помещения начертить непрерывную линию, зрительно сформировав тем самым будущую перегородку. Просто, быстро и легко.

Если есть необходимость одно большое помещение разделить на четыре небольших, то это можно также сделать одним нивелиров, включив сразу два луча.

Планировка помещений с помощью лазерного нивелира Источник instrumentru.ru

Формирование наклонных плоскостей

Отметим, что в частных домах наклонные плоскости – не редкость. И если стоит задача – выровнять именно их, или просто дизайнер решил с такими конструкциями поэкспериментировать, то лазерный уровень здесь пригодиться как никогда.

Надо отметить, что у разных марок инструмента разный подход к решению этой задачи. Поэтому совет – внимательно читайте инструкцию, где производитель по полочкам расписывает, как это надо делать правильно.

Просто добавим, что в некоторых моделях установлена автоматическая система выравнивания. Чтобы работать с наклонными плоскостями, эту функцию надо отключить или заблокировать. В некоторых моделях установлена функция – изменения угла наклона.

Разметка на наклонной плоскости для лазерного нивелира – не проблема Источник g04.a.alicdn.com

Измерение расстояний

Лазерным нивелиром определить расстояние, в плане точного определения этого параметра в метрах, нельзя. Но этот инструмент может облегчить задачу. К примеру, если вам необходимо измерить высоту стены, то надо просто на её поверхности выставить вертикальную линию с помощью луча.

После чего обычной рулеткой замеряется отрезок от пола до потолка.

Измерение высот оптическим нивелиром.

Предположим, что нам нужно выставить высоты будущего фундамента. Ставим рейку на первую вершину (угол фундамента), а при отсутствии рейки можно использовать обычную рулетку, делать это нужно будет с помощником

Важно, чтобы рейка стояла строго вертикально, от этого зависит точность замеров. Далее наводим объектив нивелира на рейку, если рейку видно не чётко вращаем винт регулировки фокусировки пока изображение не станет чётким

В окуляр вы должны увидеть чёткую шкалу деления рейки и линии перекрестия. Если линии перекрестия не чёткие или не видны, нужно отрегулировать окуляр.

Регулировка оптического нивелира

Итак, поочерёдно переставляя рейку записываем все показания делений шкалы на горизонтальной линии перекрестия. Получаем следующие результаты:

  • Вершина 1 – 288,4 см
  • Вершина 2 – 292,9 см
  • Вершина 3 – 289,8 см
  • Вершина 4 – 291,2 см

Измерение высот оптическим нивелиром

Из результатов видно, что самая низкая вершина (с самым большим показателем) №2 – 292,9 сантиметра от уровня грунта. Находим разницу между показателями остальных вершин с вершиной№2

  • Вершина 1 – 288,4 – 292,9 = 4,5 см
  • Вершина 2 – 0,0 см
  • Вершина 3 – 289,8 – 292,9 = 3,1 см
  • Вершина 4 – 291,2 – 292,9 = 1,7 см

Для разметки фундамента мы собираемся натянуть шнур на высоте предположим 20 см от проектируемого нуля застройки (вершина 2) и задать им горизонт. Соответственно по вершинам будет следующая высота от уровня грунта.

  • Вершина 1 – 20 – 4,5 = 15,5 см
  • Вершина 2 – 20 см
  • Вершина 3 – 20 – 3,1 = 16,9 см
  • Вершина 4 – 20 – 1,7 = 18,3 см

Вот мы и получили горизонтальную плоскость застройки.

Проверка угла 90 градусов между вертикальными плоскостями

В зависимости от конструкции лазерного уровня, контроль этого параметра, можно разделить на две методики.

Первая методика

Если у вас построитель лазерных плоскостей выполнен в форме бочонка и имеет поворотное основание — трегер, к примеру уровень Firecore FIR411G, то проверить угол на соответствие заявленному значению между вертикалями очень просто.

Для этого устанавливаем прибор посередине помещения, желательно на расстоянии от стен не меньше 2 метров, и делаем отметки на вертикальных линиях идущих по стенам.

После чего, ни в коем случае не передвигая прибор с места, поворачиваем «голову» нивелира по часовой стрелке на 90 градусов и совмещаем вертикали со отметками сделанными ранее. Если у вас четыре вертикальных плоскости, то прогоняем все вертикали через заданные точки.

В результате, если при поворотах все вертикали совмещались с точками с допустимой погрешностью, то угол между ними 90 градусов. Если же при вращении вокруг своей оси, одна линия проходит через точку, а вторая имеет сильное отклонение, то угол в 90 градусов выверен не точно.

Вторая методика

Clubiona 3D

Для проверки этого показателя, устанавливаем прибор на полу и делаем уже по две отметки на вертикалях идущих по полу, первую точку ближе к корпусу, вторую на расстоянии около 2 метров. Или же делаем одну точку на полу, на перекрестии двух вертикалей и отмечаем две точки по стенам на вертикальных линиях идущих под углом 90 градусов относительно друг друга.

Дальше поворачиваем корпус нивелира на 90 градусов и совмещаем линии с отметками. Повторяем процедуру пока не проверим все четыре плоскости.

Подробнее эти методы можно посмотреть в роликах ниже.

Определение превышения точек

Как устанавливать инструмент мы разобрались, теперь рассмотрим, как определять с помощью нивелира разность высот двух и более точек. Для этого нам понадобится рейка и помощник, который будет рейку держать и переносить туда, куда нужно.

Выбираем первую точку измерения (обозначим ее «а»), на которую помощник ставит рейку по возможности вертикально. Вертикальность можно корректировать по вертикальной риске визирной сетки, подавая соответствующие сигналы помощнику.

Наводим прибор на рейку, сначала приблизительно, пользуясь «прицелом» сверху трубы. Смотрим в окуляр и, вращая маховик, добиваемся четкой видимости рейки.

Рекомендую:  Как просверлить кафельную плитку на стене?

Снимаем показания. Для этого смотрим, между какими значениями рейки оказалась горизонтальная линия визирной сетки, добавляем к нижнему значению количество сантиметровых делений между линией значения и линией визира прибора (или, если это удобнее, вычитаем из верхнего значения).

К примеру, риска легла чуть больше чем на три деления выше цифры 15. Нужно записать в блокноте значение 153, округляя до сантиметра в большую или меньшую сторону.

Даем команду помощнику перенести рейку на следующую точку («б») и снова выполняем замеры. Допустим, на рейке мы увидели значение «18» а наша риска чуть-чуть не добралась до «буквы Е», которая соответствует пяти делениям (сантиметрам). Значение высоты будет равно 185. Записываем его.

Поскольку горизонт нивелира неподвижен, а двигается рейка, то чем она ниже, тем больше значение мы увидим в объективе. Вычитаем: 185-153=32 Точка «б» ниже точки «а» на 32 сантиметра.

Определение превышения точек

Дополнительные параметры и функции

Кроме основных параметров есть еще и некоторые дополнительные. Они упрощают работу, так что это — больше об удобстве использования. Ведь на конечный результат дополнительные функции влияют только опосредованно или частично.

Самонивелирование

Для того чтобы измерения были правильными, нивелир должен быть установлен вертикально вверх. В простых моделях их положение проверяется более простыми устройствами, обычно — пузырьковым уровнем. В некоторых моделях он встроен в корпус, в некоторых нет. Тогда приходится прибегать к обычному строительному, что не совсем удобно. Кроме того возможны неправильные показания — если во время работы он поменяет положение и вы не увидите этого, работа будет выполнена неправильно. Чтобы не столкнуться с такой ситуацией, приходится по нескольку раз перепроверять положение прибора.

Самонивелирование (самостоятельная компенсация небольшого угла наклона)

Некоторые лазерные нивелиры имеют функцию самовыравнивания или самонивелирования. При отклонении от вертикали на небольшой угол (обычно до 4°), они подстраивают положение зеркал и призм так, чтобы все показания были правильными. Если наклон превышает предельно допустимый, они или издают звук/подают световой сигнал, или отключают лучи. Работа восстанавливается при возвращении в нормальное состояние.

Имея лазерный уровень с такой функцией, прибор легко выставить в самом начале работ. Также на протяжении его использования, можно не беспокоиться о том, что он изменил положение — он подаст сигнал.

Однако, иногда уровень надо установить под определенным углом. Наличие функции самонивелирования не даст это сделать. Потому желательно приобретать модель, в которой эта функция может блокироваться.

Самоотключение

Эта функция позволяет экономить заряд батареек. Если прибор не передвигается на протяжении 10-15 минут, он отключается. С одной стороны это полезно, с другой — некоторые работы требуют более 15 минут и самоотключение может нервировать. Нужна или нет вам эта функция — решать вам.

Не всегда автоматическое отключение — это хорошо

Температурный режим эксплуатации

Если работать планируете в теплое время года или только в помещении, температурный режим значения не имеет. В основном эксплуатировать лазерный уровень можно при температуре от +5°C до +40°C, то есть, они пригодны только для отапливаемых помещений или работы в теплое время года.

Большая часть лазерных уровней предназначена для работы в отапливаемом помещении

Если надо выбрать лазерный уровень для работы на улице с возможностью эксплуатации в холодное врем я года, есть «морозостойкие»  модели, которые выдерживают понижение температуры до -10°C. Еще более устойчивые к морозам надо искать специально, их очень немного.

Тип крепления

Кроме стандартной установки лазерного уровня на горизонтальную плоскость может быть несколько дополнительных возможностей его крепления:

На специальный штатив. Чаще всего нужен для работы на улице, но некоторые работы (нанесение горизонтальных линий на стены при навешивании мебели, например) также проще выполнять со штативом. Штатив иногда идет в комплекте, иногда — покупается отдельно

При покупке обратите внимание на диаметр резьбы на корпусе нивелира — штатив должен иметь такую же. На магниты. В корпус некоторых моделей впаиваются магниты

В корпус некоторых моделей впаиваются магниты

Это дает возможность крепить его на любую металлическую поверхность/деталь.

На специальную магнитную подставку. Некоторые модели лазерных уровней в комплекте имеют небольшую пластиковую площадку, в которую впаяны магниты. На металлическую поверхность устанавливается площадка, на нее — нивелир. На саморез/гвоздик. В корпусе нивелира сделано специальное отверстие, в которое продевается шляпка гвоздя или самореза. Не самый удобный способ крепления, но все-таки.

С этими опциями все понятно. Можно, конечно, обойтись и без них, придумать какой-то свой способ. Это просто возможности для более комфортной эксплуатации.

Противоударный корпус и возможность самостоятельной юстировки (наладки)

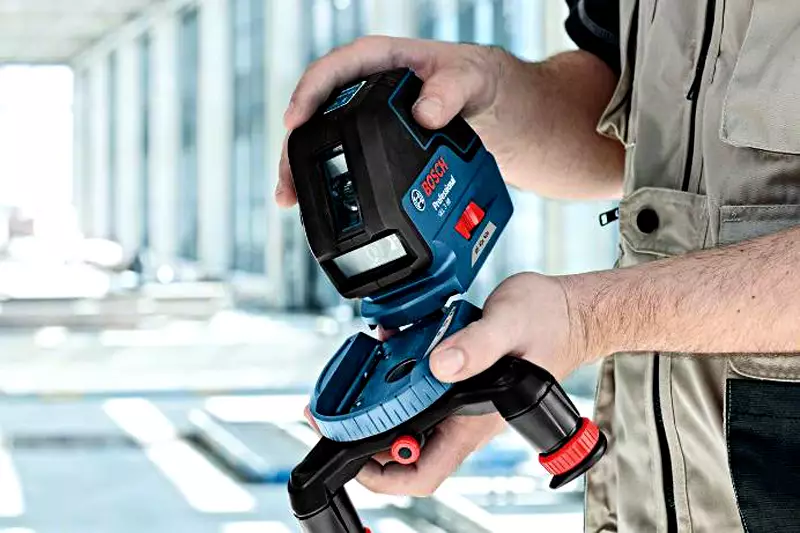

Очень полезно, если лазерный уровень имеет противоударный корпус. Стройка или ремонт — зона повышенного риска для любого инструмента, так что падает он часто. Если корпус противоударный, велика вероятность что даже после падения он выживет.

Противоударный корпус не помешает

При падении или неосторожной перевозки настройки нивелира могут сбиться и он может начать врать. Для устранения этого «явления» в некоторых приборах предусмотрена возможность самостоятельной настройки

Для чего надо будет провести определенные манипуляции, описанные в инструкции

Для чего надо будет провести определенные манипуляции, описанные в инструкции.

Виды нивелиров, их предназначение

Нивелиры подразделяются на подгруппы по двум показателям: точность замеров и принцип функционирования. По первому параметру выделяются следующие разновидности:

  • высокоточные. Ошибка в замерах составляет 0,2-0,5 мм на 1 км. дв. хода;
  • точные. Ошибка в замерах 0,5-2,0 мм на 1 км. дв. хода;
  • технические. Ошибка в замерах 2-10 мм на 1 км. дв. хода;

Чтобы разметить местность, определить перепады рельефа и сделать привязку к конкретным точкам, подходят самые простые изделия с невысокой точностью ФОТО: stroibloger.com

Во время проведения работ на каждом их этапе важно точно записывать данные прибора, чтобы исключить возможные ошибки. По принципу функционирования изделия разделяют на:

  • геометрические. Происходит излучение визирующего луча, нивелир приводится в горизонтальную позицию, что даст возможность замерять разницу в расположении точек. Точки нужно отметить на территории посредством спецреек. Подобное нивелирование бывает простое либо сложное (проводится из 1 либо более точек, которые последовательно меняются);
  • тригонометрические. Приспособления, которые называют теодолитами незаменимы при измерении допустимых уровней наклона. Между устройством и контрольной точкой измеряют дистанцию и наклон, а потом по формуле рассчитывают искомую величину;
  • гидростатические. Устройства, которые состоят из двух сообщающихся сосудов. В них по уровню жидкости определяется разница высот в различных отметках. Подобные сосуды, которые соединяются между собой с помощью шланга либо рукава, устанавливаются в контрольных отметках. Методика достаточно точна, однако ограничивается по дистанции протяженностью рукава либо шланга;
  • оптико-механические. Устройства, которые дают возможность определить параметры точек посредством светового луча и спецреек. Приспособления оснащаются оптической трубой, чтобы делать визуальные наблюдения. Чтобы делать измерения таким устройством, требуются спецнавыки и умения;
  • лазерные. Точные приспособления, которые проецируют узконаправленный луч с помощью лазера на различные поверхности. Подобные изделия отличаются простотой в применении и дают возможность работать как с точками, так и с плоскостями;
  • цифровые. Лазерные либо оптические изделия, отображающие полученные данные в цифровом виде, будут запоминать их, а в некоторых случаях отчасти анализировать. Приспособления высокоточны и дают возможность не прибегать к помощи ассистента. Однако, они дорогие и восприимчивы к механическому повреждению.

ФОТО: bouw.ru

Нивелиры можно использовать для разных задач, где необходимо идеально ровно соотнести положение двух точек относительно друг друга горизонтально, либо вертикально. К примеру, уровня наклона здания относительно его фундамента.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
