Как подключить ванну к канализации? Советы по выбору сифона и обвязки

Проверка герметичности системы

После завершения монтажа, канализация в ванной и туалете должна быть протестирована на герметичность. Для начала закрываем сливное отверстие и набираем в ванную воды примерно на 2/3 её объема. В течении 15 минут наблюдаем за нижним сливным отверстием сифона на предмет обнаружения протечки. Если протечек нет, то ванную набирают полную для проверки герметичности переливного отверстия. На этом этапе канализация в ванной комнате проверяется на протечки с небольшим объёмом жидкости.

На конечном этапе открывают нижнее отверстие сифона и проверяют работу канализации с большим количеством жидкости под давлением. Диаметр канализационной трубы для ванной должен быть не меньше диаметра сливного отверстия.

Перед тем как провести канализацию в ванной, необходимо проверить качество пластика, из которого сделан сифон на переносимость высоких температур. Иногда на рынке встречаются некачественные изделия, которые при прохождении через них горячей жидкости начинают деформироваться и в этом случае требуется замена сливной трубы в ванной на новую. Проверить качество труб можно залив в сифон горячую воду из чайника.

Комментариев:

Устраняем мелкие неточности

Любые недочеты при монтаже сифона нужно исправлять сразу же. При обнаружении протечек необходимо проверить надежность фиксации прокладок, наличие на них трещин. Также рекомендуется прощупать трубу на предмет расслоения или повреждения. Нередко протечки возникают при слишком сильно или слабо затянутых гайках.

Появление в квартире запаха канализации происходит по нескольким причинам.

  • Отсутствие водяного замка. Часто возникает при использовании гофрированных труб и недостаточном их изгибе. Также вода из гидрозатвора могла просто испариться, если в квартире долго никто не жил.
  • Неисправность сифона. Если при стоке вы слышите хлюпанье, это говорит о резком скачке сливаемой воды. Единственным решением будет замена.
  • Малый диаметр канализационного стояка, неисправная вентиляция сточной системы. Решение такой проблемы необходимо доверить специалистам.

Подготовка

Прежде чем приступать к подключению, необходимо приготовить все необходимые материалы и запомнить основные требования.

Важные моменты подготовки

Чтобы присоединить ванну к системе канализации, нужно будет приобрести специальное устройство – сифон для ванны.

Следует помнить, что сифон для ванны нуждается в регулярном контроле и обслуживании (прочистке), поэтому при его установке следует постараться обеспечить к обвязке свободный доступ.

Подбор труб и других материалов

Для подключения ванны к канализации, можно использовать жесткую, или гибкую трубу из пластика. Однако, по возможности, следует применять первый вариант. Использование жесткой гладкой трубы, состоящей из двух колен, дает лучший результат, чем использование гофры. Вот еще несколько полезных рекомендаций по подбору материалов:

Чаще всего при сборке систем внутриквартирной канализации используют пластиковые трубы, имеющие размер 40 мм. Поскольку трубы сифона имеют такой же размер, то при присоединении не возникает особых проблем.

  • В том случае, если основная система собрана из труб другого диаметра (например, 50 мм), то для присоединения выпуска сифона следует применить переходник соответствующих размеров.
  • Если в ванной собрана система отведения стоков из чугунных труб, то для присоединения сифона потребуется резиновая переходная манжета, с диаметрами сторон 40 на 73 мм.

Рекомендации по выбору сифонов

Чтобы правильно выбрать и приобрести сифон, нужно знать особенности их устройства:

  • Следует знать, что существуют универсальные и специальные модели сифонов. Первые подходят ко всем стандартным ванным, у которых расстояние между центрами сливных и переливных отверстий не превышает 57,5 см. Если планируется приобрести ванну нестандартной формы или размера, то следует подобрать к ней специальную модель сифона. Иногда производители прилагают обвязки в комплект к ванне.
  • Кроме того, в продаже можно встретить модели, которые подходят только для ванн с тонкими стенками, то есть для стальных или акриловых. К чугунным ваннам данные модели не подойдут. Но есть и сифоны универсальные, которые можно ставить на ванны с любой толщиной стенки.

  • Если приобретен сифон с отводом, например, для подключения стиральной машины, но пока бытовую технику устанавливать не планируется, менять обвязку не стоит. Отвод можно закрыть, установив на него заглушку. При установке заглушки нужно обязательно использовать герметик.
  • Некоторые модели сантехники поставляются в комплекте с выпуском. В этом случае, стоит приобрести специальную модель сифона без выхода. Она присоединяется к выпуску сантехники на резьбовом соединении.

Подключение ванны: технологический этап работы

Порядок подсоединения ванны к канализационной системе

Выделим определенный алгоритм подключения ванны:

Сначала необходимо собрать своими руками сифон в соответствии с предписанием инструкции
Уделять внимание в процессе сборки следует герметизирующим прокладкам.

Далее монтажные пластиковые элементы крепежа необходимо закрутить своими руками, при этом действуя с высокой осторожностью. Стоит отметить, что в процессе закручивания элементов крепежа отдавать предпочтение инструментам настоятельно не рекомендуется, поскольку существует высокая вероятность появления трещин
Таким образом, лучше выполнить данную работу своими руками.
По окончании сборки, к нему необходимо присоединить один конец трубы, в то время как другой конец потребуется довести до сливного отверстия системы канализации, после чего произвести соединение.
Следующим этапом идет подключение слива канализации, которое должно сопровождаться усердным контролем плотности собираемых стыков

Это необходимо для того, чтобы обеспечить в дальнейшем высокую степень герметичности. Разводка труб не терпит слабых мест.
При плотном прилегании бортов ванны к стенам стыки должны быть тщательно герметизированы для того, чтобы разводка под ванной не протекала в процессе эксплуатации необходимого элемента ванной комнаты.

Типы разводки инженерных коммуникаций

Самыми популярными видами разводки труб водоснабжения в ванной и туалете являются:

  • последовательная;
  • коллекторная.

Первый вариант лучше всего подойдет для жилья с небольшой протяженностью водопровода и малым количеством подключения точек водоразбора. Второй применяют в квартирах с большой жилой площадью и множеством сантехнических приборов, он отличается большой протяженностью водопроводных сетей.

Вот подробное описание каждой их них.

Разводка последовательного типа

Последовательная разводка полипропиленовых труб в ванной и туалете представляет собой одну ветку трубопровода, берущую начало у отвода стояка, и соединяющую ввод с первым потребителем. От первого пользователя трубопровод идёт ко второму и так до последней точки. Все потребители подключаются через тройники, устанавливаемые в местах разбора воды.

Если протяженность сети большая, и на ней размещается много потребителей, то при одновременном их подключении напор будет слабым.

Принцип работы последовательной разводки не позволяет перекрыть воду на одном приборе. Для ремонта или замены отдельных элементов потребуется отключать всю ветку с помощью аварийного крана на вводе. Несмотря на этот недостаток, последовательную разводку продолжают широко использовать.

Ее преимуществом является простота сборки – элементы монтируются по одной линии трубопровода.

Схема коллекторной разводки сложнее.

Коллекторный тип разводки

Сложность коллекторной разводки связана с необходимостью прокладки труб от ввода стояка до каждого места разбора воды. Такое подключение обеспечивает коллектор – устройство, предназначенное для распределения воды одновременно по нескольким направлениям. Эта особенность обеспечивает одинаковое давление на каждой точке водоразбора. Некоторые модели коллекторов продают с уже установленными запорными кранами.

Если таковых на устройстве нет, нужно самостоятельно их туда поставить – так использование этого типа разводки станет удобнее. Благодаря запорной арматуре появляется возможность отключать только нужное направление, в то время как другие остаются в работе. Кроме аварийных ситуаций таким способом регулируют подачу воды при снижении давления в городской магистрали.

Прямое соединение с коллектором позволяет использовать цельную трубу без стыков, устраиваемых для подключения других потребителей.

Это значит, что появление протечки возможно только на коллекторе и на приборах сантехники, где ее легко устранить. Поэтому трубы, прокладываемые согласно лучевой разводке, можно монтировать скрытым методом.

В число недостатков этой разводки входят: сложность и существенные расходы на большее количество труб, чем для последовательной схемы.

Планирование (размеры сантехприборов)

Вообще данный этап частично переплетается с планированием и дизайном санузла в целом, но попробуем изложить все по порядку.

Еще на стадии создания проекта (даже если это всего лишь картинка в голове), нужно проанализировать возможность установки ванной или унитаза, душевой кабины и прочего. Ведь установка унитаза обязательно требует прокладки трубы 110 мм., а следовательно возведения коробов или иных мероприятий по скрытию этой трубы. Как не крути, трубу D110 никак нельзя спрятать в штробу и придется считаться с таким немаловажным моментом.

Зачастую в новостройках делается недопустимо высокий отвод вертикального стояка и если соблюдать требуемые уклоны канализационных труб, то попросту вывод на ванну (например) будет располагаться выше дна и это будет грубейшей ошибкой. Поэтому придется подумать о переделке общего, вертикального стояка.

В целом, планирование заключает в себя понимание процесса всего монтажа канализации еще на этапе дизайн-проекта. Для начала понимания определим стандартные размеры, требуемые для тех или иных сантехприборов.

Унитаз

. В целом, высота вывода под унитаз не так важна — существует большое разнообразие фановых труб, с помощью которых можно без проблем состыковать выпуск с канализацией. Если же есть задумка спрятать все трубы в короб вместе с фановой трубой, то нужно отталкиваться от конкретной модели чаши унитаза.

На картинках ниже приведены усредненные размеры многих унитазов. Информация дана для общего представления и при проектировании все-таки рекомендуется учитывать размеры конкретной модели.

У моделей с прямым сливом, высота оси выпуска от пола составляет в среднем 175-180 мм.

При планировании следует учитывать так называемую «комфортную зону унитаза» — расстояния слева и справа для удобного использования, чтобы при сидении ноги не упирались в стены или иные предметы. Опытным путем установлено, что зазор в 25 сантиметров по бокам удовлетворяет требования «пользователей» даже крупной комплекции.

Ванна

При организации сливного отверстия канализационной трубы под монтаж сифона ванны, важно учитывать максимальную высоту этого слива

Высота слива никак не должна превышать высоту дна ванны в точке крепления сифона, иначе отвод воды будет очень плохим или остатки воды будут стоять на дне.

У большинства ванн высота от пола до дна может составлять 13-15 см. Несложно сосчитать, что для ванны с «просветом» в 15 см., канализационная труба 50 мм. должна располагаться не выше 12,5 от пола (высота по оси трубы, верхний край находится на высоте 15 см.), по факту же лучше делать слив немного ниже, по возможности.

Учитывая то, что необходимо соблюдать уклоны труб, максимальная высота оси сливного отверстия в 12, см. — достаточно низкая. Случается, что из-за слишком высоко установленного тройника вертикального стояка, нет никакой возможности соблюсти все уклоны и вывести слив на ванну не выше ее дна

. В этом случае рассматриваются варианты с переделкой вертикального стояка и опусканием тройника или уменьшением уклона горизонтальных труб. Бывали случаи, когда для ванны возводился «подиум» в 10 см. для обеспечения нормального стока — этот вариант скорее исключение.

Вспомогательные элементы для подключения к канализации

Схема, как подключить ванну к канализации, нуждается в сифоне и еще некоторых дополнительных деталях. Необходимо запастись:

  • канализационной трубой, поворотом (по необходимости);
  • пластиковой жесткой трубой для развода из ванны в канализацию. Если места недостаточно, заменить на гофрированную. Стандартный размер диаметра канализационной трубы – 40 мм;
  • переходник для пластика гибкий;
  • понадобится гофрированная муфта из резины 50х40 мм, чтобы соединить трубы из пластика, если диаметр трубы канализации отличается от диаметра трубы слива чаши ванны;
  • в квартире, где стояк из чугуна нужен переходник 73х40 мм, также из чугуна;
  • лента ФУМ;
  • для смазывания резиновых прокладок используется силикон;
  • влагоустойчивый герметик;
  • прокладки в наборе;
  • острый строительный нож.

Пошаговая инструкция по подключению душевой кабинки своими руками

Перед началом подключения необходимо ознакомиться с инструкцией или руководством, прилагаемым к приобретенному товару. Последовательность действий включает устройство и фиксацию поддона с подключением к канализации, затем присоединение к водопроводу. В последнюю очередь осуществляется подключение к электросети.

Монтаж поддона или подиума

Для обеспечения необходимого уклона канализации наиболее распространенным вариантом является подиум, на который устанавливается поддон. При установке открытой кабины подиум может выполнять одновременно функцию организации слива воды в канализацию вместо поддона. В этом случае поверхность подиума должна быть полностью герметичной и иметь небольшой уклон в сторону сливного отверстия.

При определении габаритов подиума руководствуются следующими правилами:

Бетонная смесь готовится в следующих пропорциях: 1 часть цемента, 3 части мелкого щебня, 3 части песка. Вода добавляется до достижения густой консистенции. Раствор достигает прочности не менее, чем через 2 недели с момента заливки. Перед облицовкой подиума плиткой в предусмотренных каналах прокладывается канализация с требуемым уклоном. В случаях, когда подиум выполняет функцию поддона — устраивается сифон и проверяется герметичность канализации.

Подсоединение поддона к канализации

Сливная труба принимается диаметром от 4 см. При выборе меньшего сечения могут образовываться засоры. Широкий диаметр слива требует большого пространства под поддоном.

Сливная труба, подключенная к канализации.

Подключение душевой кабины с поддоном к канализационной системе проводится в несколько этапов:

В схему подключения к канализации включается плоский сифон. Это производится с целью предотвращения поступления неприятных запахов из канализации.

Присоединение труб водопровода

К закрытой кабине вода подводится с помощью гибких шлангов соответствующей длины или отводов из пластика.

Последовательность работ следующая:

Открытая кабина уголком подключается по-другому.

Перед монтажом заранее в установленное место рекомендуется подвести водяные розетки. Расстояние между ними должно соответствовать расстоянию входных отверстий настенного душевого смесителя. В розетки устанавливаются патрубки смесителя с гайками и декоративными крышками. Патрубки имеют небольшой изгиб, что позволяет подогнать их расположение под смеситель путем вращения.

Последовательность монтажа поддона для душа

При устройстве душевого поддона можно использовать готовую емкость или смонтировать сооружение в виде подиума из бетона, облицованного плиткой. Большей популярностью пользуется первый вариант, поскольку является менее трудоемким. Для обустройства подиума следует предварительно изучить вопрос, как сделать поддон для душевой кабины, информацию о котором можно найти в сети интернет.

Место под установку поддона должно быть полностью очищенного от строительного мусора и пыли. Нижний ряд облицовочной плитки на стенах укладывается после монтажа душевого трапа. Участок стены вблизи поддона и 10-15 см над ним следует покрыть слоем гидроизоляционной смеси, используя при этом валик или кисточку. Количество слоев определяется состоянием поверхности, однако их должно быть не менее двух.

На низком поддоне выполняется крепление ножек. Для этого его следует перевернуть и уложить на картон во избежание возникновения царапин. Ножки фиксируются при помощи саморезов необходимой длины, которые предусмотрены в комплекте к поддону. Они рассчитаны по запасу прочности и надежности для данной конструкции, поэтому исключается необходимость замены их на более прочные изделия.

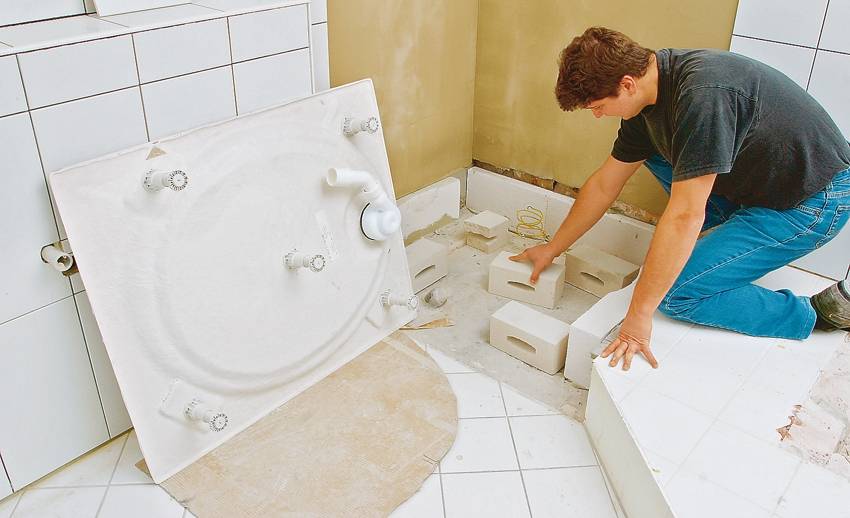

Процесс установки душевого поддона

Поддон устанавливается на подготовленное место. Далее осуществляется регулировка его положения путем прокручивания специальных винтов на ножках. Точность установки проверяется с помощью строительного уровня по двум направлениям: вдоль и поперек поддона. По окончанию регулировки следует затянуть контргайки, которые исключают момент самопроизвольного откручивания резьбового соединения.

Далее в сливное отверстие необходимо вставить карандаш и прорисовать на полу круг. Линии наносятся по нижнему краю полок. Поддон убирается в другое место. При помощи линейки нужно четко выделить линии под боковые поддерживающие элементы. Далее необходимо пометить местоположение дюбелей. Для этого следует приложить к разметке фиксирующие элементы, верхняя часть которых должна находиться строго по линии.

Согласно разметке выполняется сверление отверстий под дюбеля глубиной на 1-2 см больше, чем длина пластиковых насадок. Далее выполняется крепление конструкции. К двум смежным сторонам поддона фиксируется гидроизоляционная полоса при помощи двухстороннего скотча.

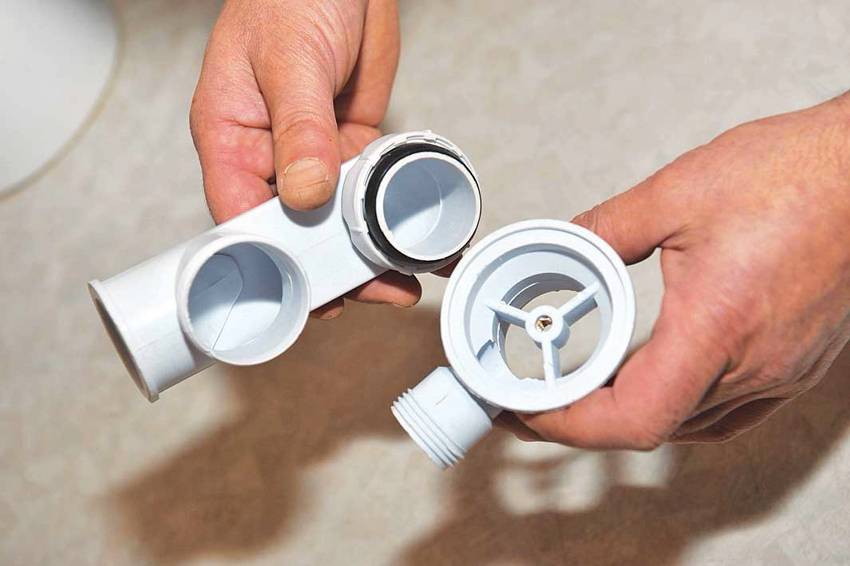

Монтаж сифона при установке душевого поддона

Элементы сифона следует достать из упаковки. Если монтаж устройства осуществляется первый раз, рекомендуется подробно изучить инструкцию и предварительно собрать изделие.

Монтаж сифона для душевой кабины можно осуществить самостоятельно

На патрубок подключения затвора к сточной трубе следует надеть гайку и резиновый уплотнитель. Собранный узел вставляется в отвод на корпусе с последующим затягиванием гайки. Чтобы не повредить резиновое уплотнение, его рекомендуется смазать мыльной водой или техническим маслом.

Далее сифон устанавливается на отмеченное на полу место. Выполняется замер трубы, которая будет подключаться к канализационной сети. Если пластиковая труба и патрубок будут располагаться под углом, следует использовать колено, которое фиксируется по направлению канализационного выхода. Для обеспечения герметичности и надежности всех соединений используются уплотнительные резинки.

Следующим этапом является установка поддона, который должен плотно прилегать к стене и устойчиво располагаться на полу. Его нижний борт фиксируется к клеммам на стенах. Затем на корпус сифона укладывается резиновая прокладка. На ее поверхность следует нанести слой герметика. Корпус устройства одной рукой прижимается к нижней части поддона. Сверху укладывается металлическое кольцо, которое фиксируется болтами. Их следует зажимать поочередно во избежание перекосов.

Далее монтируется колено сифона по направлению входа в канализацию. Через гофрированную трубу осуществляется подключение душевой кабины к канализации. В случае необходимости используются соответствующие переходники. После выполнения монтажа сифона выполняется проверка герметичности всех соединений и отсутствия запаха из душевой кабины. Для этого в слив наливается вода. Завершающим этапом является установка декоративной сливной решетки.

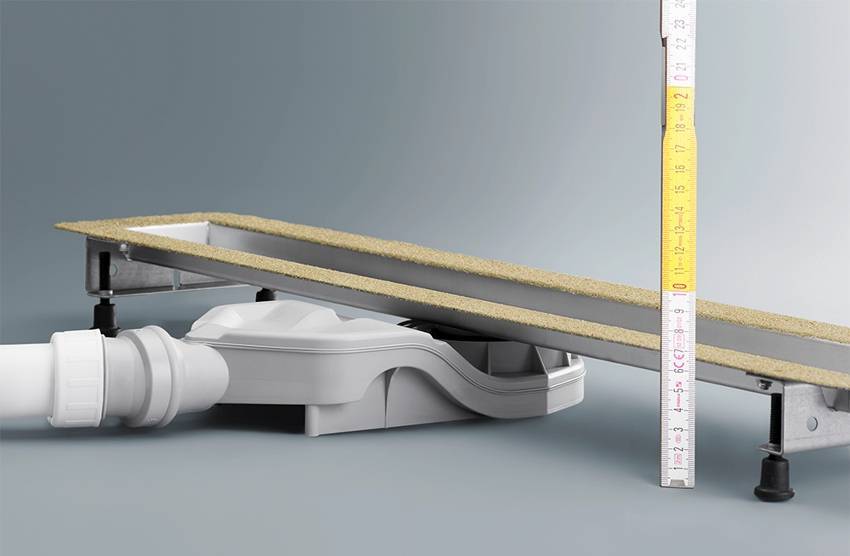

Установка гидрозатвора для сливного трапа душевой кабины

Последовательность работ по укладке труб

После составления схемы монтажа рекомендуется сделать разметку расположения труб с помощью изоленты или маркера. Это облегчит процесс установки. Затем на патрубке от центрального стояка монтируют шаровой кран. За ним будут идти счетчики. Для скрытого монтажа необходимо сформировать штробы. Они должны быть только вертикальными или горизонтальными, делать диагональные углубления запрещено.

Этапы укладки трубопровода в ванной.

  1. Разметка и порезка труб согласно схеме.
  2. Разложить все элементы магистрального водопровода в ванной, проверив размеры.
  3. Установить хомуты для фиксации.
  4. Монтаж труб нужно делать от центрального стояка.
  5. После сварки или установки фитингов на точки подключения к сантехническим приборам ставятся заглушки.
  6. Если нужно провести магистраль через стену, рекомендуется установить защитную гильзу.
  7. Запуск воды, проверка отсутствия протечек.
  8. Монтаж сантехнических приборов, и подключение к холодному и горячему водоснабжению.

Для последнего можно использовать гибкие водопроводные шланги. Исключение – при скрытом монтаже труб смесители в ванной устанавливаются без них. Для пластиковых труб допускается перепайка уже готовой схемы. Это может быть необходимо для подключения нового прибора.

Что это за устройство

Сифон для ванны Как выполнить монтаж слива в ванной? У человека, не знакомого с подобного рода терминологией, такой вопрос может вызвать только дополнительные вопросы, на самом же деле это означает, что в ванной будет установлен специальный сифон с отводом для подключения перелива. Именно об этом мы и поговорим, но сначала необходимо разобраться с устройством и принципом работы этого прибора.

Принцип работы сифона

Схема водяного затвора Независимо от конструкции, слив оснащен сифоном, в котором постоянно должна быть вода, и если она испариться или произойдет срыв гидрозатвора, то в помещение попадут неприятные запахи из канализационной трубы. Чтобы этого не произошло, должна быть установлена фановая труба или вакуумный клапан.

Подключение к канализации

В любой ванной комнате отвод под канализацию уже есть, но в частных самостроях такого может и не быть. Если это – Ваш случай, то перед монтажом ванны нужно просверлить в полу три отверстия – под канализацию, горячую и холодную воду. Далее, к ним подключаются соответствующие трубы. Только после этого сантехническое устанавливать приспособление.

Пошаговая инструкция, как подключить ванну к канализации:

Для соединения канализационного отвода и ванны используется гофра и сифон

Перед их установкой важно проверить уровень ванны, расположение сливного патрубка и его диаметр. Только после этого подбираются необходимые сантехнические детали;
Первыми устанавливаются переливы

Их два – проходной (сквозной, центральный) и запорный. Сквозной монтируется в слив ванны, а запорный в боковой торец. Перед установкой сквозного перелива нужно собрать сифон;

Как выглядят центральный и сквозной переливы ванной Собрать сифон своими руками очень просто. В саму конструкцию вставляется черная резиновая прокладка. В центральный перелив устанавливается гайка, её нужно протолкнуть в отверстие на 3–4 мм. После нужно прижать прокладку в сифоне. Для этого в него вкручивается перелив

Обратите внимание, что пластиковая резьба не нуждается в уплотнении, поэтому ФУМ-лента не используется. Далее, устанавливается вывод на гофру

Он монтируется в верхнюю часть сифона, над водяным замком, на этот патрубок обязательно устанавливается конусная прокладка. Она прижимается пластиковой гайкой;


Пошаговое фото сбора сифона ванной

Гофры в ванне две: сливная и канализационная. Сливная отличается небольшим диаметром, она устанавливается на боковой перелив. Эта гофра также подсоединяется к сифону при помощи прокладки и гайки. Канализационная гофра также соединяется резьбовым способом при помощи гайки, аналогично крепится и переливная;


Соединение канализационного патрубка и сифона

  • Каждый сифон имеет отверстие для прочистки, которое закрывается сплошной гайкой. Соединение обязательно уплотняется резиновой прокладкой (белого или желтоватого цвета). Это нужно для проведения срочного ремонта при засоре слива;
  • Если у Вас пластиковая труба для выхода в канализации, то, скорее всего, в ней уже стоит прокладка. Если её нет- нужно дополнительно уплотнить крепление. Для подключения пластиковой канализационной гофры от ванны к чугунной или другой трубе понадобится специальный переходник;

    Переходник между гофрой и канализационной трубой После окончания сбора сифонного конструктора, нужно проверить, как он будет установлен. Переливы устанавливаются в предназначенные места. Для этого в центральное отверстие ванны ставится двойная резинка, а в на боковое – одинарная тонкая. Дальше устанавливается сифон и к отверстиям крепятся жестянки. При помощи болта приживается сетка. Также крепится переходной перелив;

    Жестянка бокового перелива

  • Для соединения канализации и гофры боковые поверхности смазываются силиконовым герметиком или мылом. Это облегчит соединение труб. После они дополнительно обрабатываются герметиком. Гофры, желательно, протягивать без изломов, иначе через их будет плохо проходить вода.

На этом процесс подключения ванны к канализации окончен. Проверьте места подключения сифона и переливов – из них не должна капать вода. Описанный способ – самый простой и доступный. Подключение латунных конструкций производится похожим способом, но такие сифоны в 3 раза дороже пластиковых.

Как подключить ванну к водопроводной сети своими руками

Процесс подсоединения выглядит следующим образом:

  1. На трубах, подающих холодную и горячую воду, перед присоединительными фитингами монтируют запорный кран, чтобы в дальнейшем можно было выполнять ремонт или поменять смеситель.
  2. К фитингам подсоединяют эксцентрики. С целью обеспечения герметичности соединений используют паклю с краской или фум-ленту. Эксцентрики нужны для правильной состыковки труб водопроводной сети с присоединительными гайками.
  3. Чтобы скрыть непрезентабельный вид эксцентриков, используют декоративные насадки.
  4. В присоединительные гайки вставляют резиновые прокладки, которые обеспечат герметичность трубопровода (в этом случае фум-ленту не используют).
  5. Затем прикручивают смеситель, при этом нужно закрутить обе гайки, чтобы не появился перекос. Под гаечный ключ, чтобы не поцарапать хромированную поверхность, следует подложить тряпку. Следует избегать приложения чрезмерных усилий.
  6. После завершения присоединения систему проверяют на герметичность, открыв оба крана и проследив, нет ли утечек. Даже после того, как перекрыта вода, необходимо продолжать наблюдать за местами соединения труб с сантехникой, поскольку под давлением возможно появление течи.
  7. Если обнаружена протечка, нужно переделать негерметичный узел. Чаще всего причиной неисправности является неверно уложенная или некачественная прокладка.

По мнению профессионалов, для водопровода не следует выбирать армированные шланги, поскольку они весьма ненадежны. Более приемлемый вариант – это гофрированные трубы, изготовленные из нержавеющей стали.

Знания, как сделать канализацию в ванной комнате и подсоединить водопровод к сантехнике самостоятельно, помогут домашнему умельцу правильно выполнить такую работу. При неуверенности в собственных навыках лучше обратиться к опытным специалистам.

Рекомендации по укладке труб канализации в ванной

Канализация в ванной комнате устанавливается с рассчитанной длиной и диаметром труб ПВХ и вывода отводов канализации. Отводы выполняют функцию соединения труб и частей канализационной системы с единицей сантехники.

  • Используются изделия ПВХ диаметром для душевой кабины, для ванны, умывальника – 50 мм. Допускается вариант с диаметром от 32 до 40 мм.
  • Для унитаза пригодны с диаметром – 110 мм.
  • На коротких трубах рекомендовано избегать боковых отводов. Составляя предварительный план разводки нужно не забывать это правило.
  • На отводах происходит скопление грязи, жировых отложений. Рекомендуется монтировать два отвода по 45 градусов, что по сумме составит прямой угол.
  • Чтобы была возможность прочистить канализацию без особых затруднений, рекомендуется укладывать плавные повороты.
  • От диаметра изделия зависит уклон магистрали. Меньше диаметр – больше уклон трубы. Причина в том, что при маленьком уклоне будет медленно сливаться жидкость по трубопроводу. Это приводит к образованию засора.
  • Когда уклон большой на длинной трубе, появляется другая проблема: фракции твердых отходов не будут успевать полностью смываться. Чаще в его такая проблема возникает на изделии диаметром 110 мм. Жидкость перекатывается через ком отходов. Нужен мощный поток слива воды под определенным углом. Так смоются загрязнения со стенок отводов, соединительных мест и углов. Поэтому озвучивается негласное правило: чем больше канализационная труба от унитаза, тем больше по объему необходимо выбирать сливной бачок.
  • При большой длине канализационной трубы и с множеством поворотов устанавливается муфта с ревизией. Она нужны для устранения засоров канализации.
  • Для подключения сифонов разной сантехники отверстие входа располагается на разной высоте. Так, например, для раковины рекомендована высота от 50 до 60 см от уровня пола; идеальный вариант для душевой кабины, когда вход в полу (но допустимо на несколько сантиметром выше пола); для ванны от уровня пола отверстие входа будет на высоте 5-15 см.
  • Если центральный вход в систему канализации установлен высоко, то для создания нормативного уклона магистрали выкладывается подиум для некоторых единиц сантехники. Это делается для душевых кабин и боксов. У них расстояние от поддона до пола может быть разным. С учетом этого расстояния делается расчет для правильного возможного подсоединения в конечной точке душевой кабины.
  • Чтобы уменьшить вероятность появления проблемы связанной с появлением неприятного запаха канализации, не рекомендуется применять гофру для подсоединения сантехники. Гофра подвержена засору из-за своей неровной поверхности. Кроме того, длина канализации не должна быть большой.

Технология подключения

Технология установки сифона очень проста. Если следовать инструкции производителя, то у вас получится сделать все самостоятельно.

Схема установки сифона

Если вам необходимо заменить старый сифон, то после его демонтажа следует хорошо очистить место соединения сифона.
После в нижний перелив вкладывается прокладка и приставляется к нижнему сливному отверстию. Параллельно другой рукой прикладывается верхняя накладка и прикручивается к сливному отверстию. Придерживая нижнюю часть, закрутите винт сверху

При закручивании винта важно не переусердствовать. Если корпус пластиковый, то он может легко лопнуть.
По такому же принципу устанавливается верхний перелив.
Теперь гофрированным шлангом соединяется перелив со сливом

Если шланг длиннее положенного, то не режьте его. Просто придайте ему плавную форму. Если в вашей модели сифона для герметизации применяется гайка, тогда осуществите монтаж тонким концом к переливной горловине и сливу. На гофру сначала наденьте гайку, а после резиновый уплотнитель.
Далее подключается водяной затвор. Для подключения используется накидная гайка с конусной или плоской прокладкой.
Для подключения сифона подсоедините патрубок к водному затвору.
На этом этапе сифон соединяется с системой канализации. В зависимости от диаметра патрубка, возможно, потребуется резиновый манжет.
В самом конце следует проверить всю работу на предмет течи. При хорошей сборке горловины вода не будет просачиваться. После спустите воду с ванны и также проверьте всю собранную конструкцию на герметичность.

Проверьте на герметичность

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
