Самостоятельное подключение стиральной машины

Подключение и установка

Теперь остается освободить агрегат от упаковки, вынуть пенопластовую защиту и открутить транспортировочные болты, которые находятся на задней части корпуса.

Они предназначены для защиты внутренних частей устройства от повреждений во время перевозки. В образовавшиеся отверстия поставьте пластиковые заглушки (есть в комплекте).

Гофрированный сливной шланг в канализацию (обычно идет в комплекте) нужно установить в сифонный отвод и зафиксировать хомутом. Если подключение производится напрямую к канализационной трубе, то в качестве переходника используется резиновая манжета.

При любом способе присоединения необходимо следить, чтобы не было перекрутов или сильного перегиба шланга. А вот изгиб на уровне 60 см от пола – обычное требование. Это необходимо для образования естественного гидрозатвора – чтобы в аппарат не проникала вода и запахи из канализации. Для фиксации применяется пластиковый хомут.

Такое правило справедливо для приборов, у которых сливной шланг расположен внизу корпуса, если он выходит сверху, то изгиб уже сделан во внутренней части устройства. Также сейчас есть агрегаты с обратным клапаном, для которых не придется создавать дополнительных “колен”. Этот момент стоит уточнить в документации техники.

Для подключения к водопроводу используем шланг, который продается вместе с устройством. Сторону с загнутым концом следует соединить с машинкой: устанавливаем сетчатый фильтр (есть в наборе) выпуклой стороной в сторону отвода и вручную прикручиваем. Другой конец также от руки накручивается на кран подачи воды. Затягивать сильно нет нужды, так как в местах соединений присутствует резиновый уплотнитель, обеспечивающий герметичность.

Чтобы стало еще понятнее, взгляните, как проходит этот процесс на видео.

Куда вывести сливной шланг?

Подключение сливной трубы к канализации нужно для удаления грязной воды, остающейся после стирки.

Слив в ванну или унитаз

Наиболее простое решение – слив стиральной машины выводится в унитаз или раковину

В этом случае канализационная система не требует переделок, но важно не забывать проверять шланг перед началом стирки и в процессе. Иначе можно обнаружить, что гофра выскочила со своего места и грязная вода сливается на пол

Слив через сифон

Если вблизи от машинки есть раковина, легко подключить сливной шланг к ее сифону. Для этого нужно снять старый сифон и установить на его место специальное изделие, снабженное отводом для шланга от стиральной машины. Купить такой сифон можно в магазине сантехники.

Еще один вариант этого решения – подключение к тройнику, вставленному в месте, где шланг от раковины входит в канализационный лежак.

Слив через канализационную трубу

Если раковина расположена далеко, капитальное подключение делают непосредственно в лежак – горизонтальную канализационную трубу. Понадобится тройник и уплотнительная муфта для шланга.

Порядок работы таков:

  1. Разрезать лежак, вырезать кусочек, равный длине тройника.
  2. Вставить тройник в разрез.
  3. Надеть на сливной шланг уплотнительную муфту. Она нужна потому, что диаметр лежака существенно больше диаметра сливной гофры.
  4. Вставить шланг в тройник, герметизировать отверстие уплотнительной муфтой.

Для дополнительной защиты от протечек соединения можно обработать сантехническим силиконовым герметиком.

Как выполнить подключение слива стиральной машины к канализации

Слив воды через сифон для стиральной машины

Крайне важно правильно оборудовать сливную систему для «стиралки». Одним из распространённых способов является отвод воды из машинки через сифон, который устанавливается под умывальником или рукомойником. Сифон с двумя отводами для слива

Сифон с двумя отводами для слива

В конструкции сифона обязательно должно быть два отвода: к верхнему подключается слив от «стиралки», а по нижнему отводится вода из автомата и умывальника в канализацию.

Обратите внимание, что данный способ подключения сливной системы подходит лишь для тех моделей стиральных машин, у которых объём бака не превышает 30 л. Если он больше, то сифон не сможет полностью отводить воду, в результате чего она будет поступать в рукомойник

Слив через канализационную трубу

Слив напрямую в канализационную трубу можно использовать для любых типов машин. Для реализации данной схемы следует придерживаться определённых правил. В первую очередь необходимо использовать сливной шланг с наружным диаметром в 28−30 мм.

Слив напрямую в канализационную трубу

Подвод сливного шланга к трубе необходимо выполнять при помощи резиновой манжеты, которая нужна для герметичности соединения

Обратите внимание, что на месте изгиба шланга нужно установить вставку-крючок полукруглой формы (см. фото). Она необходима для обеспечения высоты воздушного зазора (от 0,5 м от поверхности пола)

Это надёжно фиксирует шланг и минимизирует риск проникновения грязной воды в технику, если не установлен обратный клапан для стиральной машины на слив

Она необходима для обеспечения высоты воздушного зазора (от 0,5 м от поверхности пола). Это надёжно фиксирует шланг и минимизирует риск проникновения грязной воды в технику, если не установлен обратный клапан для стиральной машины на слив.

Как закрепить сливной шланг стиральной машины на ванную или унитаз

Большинство моделей стиральных машинок комплектуются специальными накладками-крючками с креплениями, которые надеваются на шланг. При помощи этого приспособления можно сделать слив на унитаз или ванную.

Держатель-крючок для слива

Также крючок позволяет подключить слив к умывальнику. На верхней части устройства имеются небольшие проушины с отверстиями, при помощи которых накладка фиксируется к стене саморезами.

Таблица 2. Этапы подключения стиральной машины

Этап подключенияИзображениеОписание
Распаковка стиральной машиныАккуратно распаковать машинку, проверить корпус на отсутствие механических повреждений.
Выкручивание транспортировочных болтовНеобходимо выкрутить транспортировочные болты, удерживающие барабан. На их место установить заглушки.
Врезка тройника для подключения машинки к водопроводуНа данном этапе проводится врезка тройника и подключение машины к водопроводу. При повороте вентиля вода поступает к автомату.
Подключение машины к водопроводуПодключение питающего шланга к отводу стиральной машины.
Подключение сливной системыУстановка сливного шланга в канализационную трубу при помощи резиновой манжеты.
Установка розетки для работы автоматаЕщё до подключения машинки необходимо установить розетку с заземляющим контуром.
Проверка установки машинкиПри помощи строительного уровня нужно проверить качество установки бытовой техники.
Регулировка уровняРегулировка уровня машины при помощи болтов и контргаек.
Запуск машиныПосле подключения выполняется проверка и первый запуск машинки.

Водоснабжение устройства

Чтобы правильно подключить стиральную машину, ключевым является обеспечение давления воды — не меньше 1 атмосферы. Для постоянного подключения применяются прочные гнущиеся шланги с диаметром 0,75 дюйма. Если техника устанавливается вдали от сантехнических агрегатов, используется удлиненный патрубок. Рекомендуется проконтролировать состояние поступающей в машину воды. Чаще всего в месте стыковки шланга к стиральной машине ставится водоочистительный фильтр в виде сеточки.

В соответствии с местом установки и типом используемой сантехники существуют разные вариации снабжения устройства водой:

  1. Монтаж с плотной обжимной муфтой.
  2. Установка при помощи прямого фитинга.
  3. Подсоединение с применением тройника.
  4. Подключение стиральной машины своими руками в случае отсутствия сообщения со средствами водоснабжения (альтернативный метод).

При условии использования в помещении труб из сплавов металла проводится монтаж подающего воду вентиля с помощью обжимной муфты. Гнущийся мягкий патрубок сообщается с машиной с одной стороны, а с подающим краном — с другой. Прочная муфта разделяется на две половины, надеваемые на трубу из металла и фиксируемые винтами, к ней крепится отвод с резьбой. В него ввинчивается шаровой кран. Через надетую муфту в трубе вырезается отверстие для тока воды через патрубок.

Установка обжимной муфты

Для металлопластиковых и полипропиленовых средств коммуникации с водоканалом потребуется фитинг. Для его установки необходимо удалить участок трубы, служащей для перемещения холодной воды. В получившееся отверстие устанавливается прямой фитинг, а на него — шаровой кран. Все места состыковок уплотняются.

Подключение стиральной машины с помощью фитинга

Один из самых элементарных методов — присоединение с помощью тройника к водопроводному крану. Для реализации метода понадобится длинный шланг. Такая разновидность подключения выглядит неэстетично, однако способ самый элементарный и оперативный (не превышает 10 минут).

Более практичный и простой метод — подключение к шлангу, снабжающему водой бачок унитаза. Его выполнение возможно при условии, что стиральная машина и бак находятся на небольшом расстоянии (в пределах одного помещения). В данном случае нам также понадобится тройник для подключения.

Многие задаются вопросом как, подключить стиральную машину, например, в частном летнем доме, где сообщение с водоканалом отсутствует. Возможность подключить стиральную машину своими руками все равно есть. Потребуется габаритный бак для воды, расположенный на метр и более выше уровня пола, ко дну которого проводится заливной шланг. Есть и более дорогой способ подключения, для его реализации необходимо приобрести небольшой насос.

Первое включение

После проверки корректности всех соединений и заключительного просмотра руководства пользователя, можно приступать к тестовому запуску стиральной машины. Все необходимые действия следует выполнять последовательно, внимательно наблюдая за работой устройства.

Для запуска в проверочном режиме в устройствах большинства производителей предусмотрена специальная программа. Если таковая отсутствует, можно включить обычную стирку без белья и чистящего средства.

В инструкции или паспорте, поставленном в комплекте с техникой, указано время достижения водой отметки в баке. Рекомендуется засечь продолжительность и сверить показатели. В случае обнаружения течи из заливного или сливного патрубков потребуется включить режим слива и, дождавшись его завершения и отключив аппарат от сети, устранить причину, еще раз проверить все соединения. Затем — повторно запустить машину.

Для проверки тэна (нагревательного элемента) необходимо включить устройство с установленным температурным режимом 95 градусов также без вещей и порошка. Через 8 минут после запуска и достижения отметки водой нужно аккуратно проверить стекло дверцы: если оно холодное, возможен программный сбой или нагревательный элемент неисправен.

Во время проверки не должны иметь место сторонние постукивания, гул и чрезмерный шум. После завершения цикла стирки рекомендуется протестировать работу отжима и слива отработавшей воды. Уместной будет проверка целостности манжеты: трещины и разрывы указывают на брак.

Подключить стиральную машину своими руками непросто, но возможно. Главное — неуклонно следовать рекомендациям и руководству по применению, прилагаемому к комплекту поставки техники. Выявить все возможные неисправности желательно до эксплуатации техники. При обнаружении механических повреждений — незамедлительно обратиться к продавцу для замены.

Подключение стиральной машины к электросети

Как установить машинку в зависимости от длины провода и расположения розетки

Подключение подобной техники к питанию – дело нехитрое, но требующее отдельного внимания. Близость воды и электроприбора – это всегда риск возникновения аварийной ситуации. Чтобы таковой не создавать, лучше всего использовать трёхпроводную розетку. В случае если необходим будет удлинитель, остановите выбор на том, у которого есть заземление.

Если есть желание или нет возможности удобного подключения машинки к сети, то есть вариант прямого её подсоединения к счётчику. На подобном проводе, с которого и будет питаться стиралка, установлена защита, которая в случае возникновения аварийной ситуации автоматически отправит всё в «спящий режим», тем самым обезопасив всю проводку и технику от замыкания. Также можно использовать устройство автоматического отключения.

Оптимальная схема подключения к электросетям стиральной машины

В случае если ваша «старушка отстирала своё», но движок всё ещё жив, то его можно приспособить в хозяйстве для решения других бытовых нужд, например, изготовить электрический наждак. Главное – креативность и желание создать что-то полезное своими руками. Как происходит подключение двигателя от стиральной машины к напряжению 220Вольт, подробнее расскажет видео ниже.

Этап 3. Выравнивание стиральной машинки

Для правильной работы всех узлов и агрегатов стиралки, необходимо, чтобы она стояла на прочном и ровном основании. Техника не должна шататься и вибрировать во время вращения барабана.

Для гашения колебаний, можно использовать специальные антивибрационные подставки, которые продаются в магазинах бытовой техники в качестве дополнительных аксессуаров для стиральных машин. Также подобные прокладки-виброгасители легко можно сделать самому, вырезав их из куска войлока или резины толщиной 3-5 мм.

Очень важно при установке стиральных машин соблюсти строго горизонтальное расположение корпуса. При перекосах повышается износ узлов, особенно быстро вращающихся: креплений барабана, шкива, подшипников качения. В связи с этим основание, на котором будет стоять машинка, нужно предварительно выровнять

В связи с этим основание, на котором будет стоять машинка, нужно предварительно выровнять.

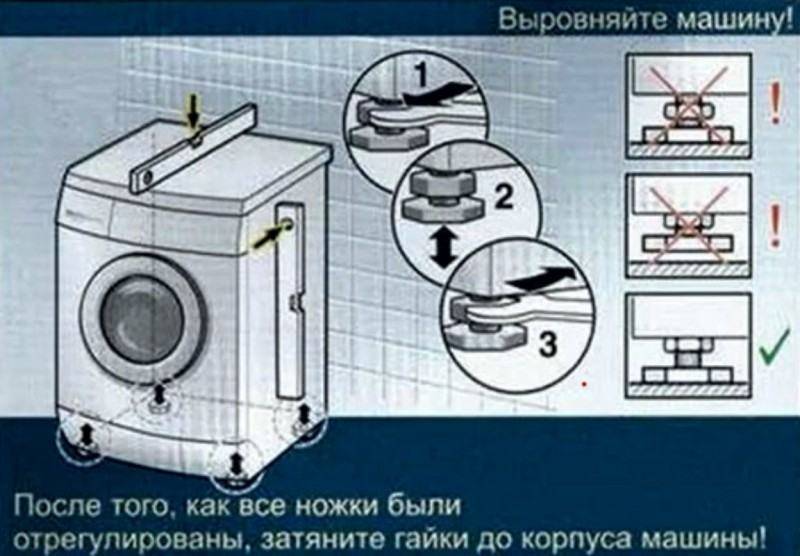

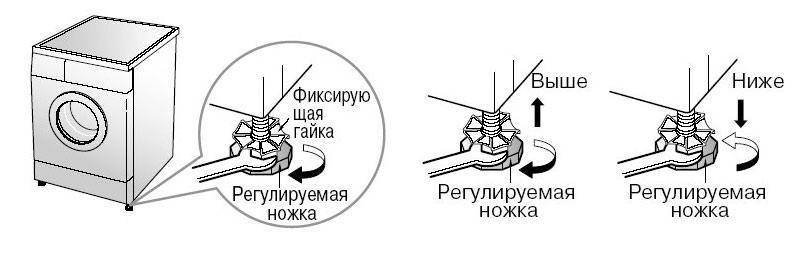

Небольшие неровности полов можно отнивелировать, вращая ключом регулировочную гайку на опорных ножках вправо или влево. Это позволяет изменить их высоту на 1-2 см вверх или вниз.

Для определения строго горизонтального положения, рекомендуется воспользоваться строительным уровнем. Угол уклона готовой к работе технике не должен превышать 2-3о.

Как подключить стиральную машину к водопроводу?

Что касается подключения стиральной машинки к холодной воде, то ниже будет представлена пошаговая инструкция, с помощью которой можно осуществить подключение самостоятельно:

Схема подключения заливного шланга стиральной машины через тройник к водопроводу

  • для начала следует выбрать место подсоединения. Безусловно, самым лучшим местом будет та область, где отмечается соединение металлопластиковой трубы с гибким шлангом смесителя. В принципе осуществить подсоединение можно и к душевому крану;
  • после откручиваем гибкий шланг;
  • затем наматываем на резьбу тройника фумленту и, непосредственно, устанавливаем сам тройник;
  • также на оставшиеся две резьбы наматывается фумлента и подсоединяются гибкие шланги от стиральной машинки и смесителя умывальника;
  • напоследок нужно затянуть все резьбовые соединения ключом.

Подключение стиральной машины к водопроводной системе

Стоит отметить, что необходимо обязательно проверять наличие уплотнительных колец на обоих концах заливного шланга, так как именно они предотвращают протекание воды в местах соединения.

Еще один вариант подключения шланга стиральной машине к водопроводу

Существует и другой вариант подключения машинки  к водопроводу, путем соединения подводящего (заливного) шланга со сливным краном в ванной или раковины.

Если вы решили использовать такой способ, тогда вам потребуется наливной шланг большей длины. Один конец шланга в этом случае прикручивается к крану после отсоединения гусака. Люди, которые выбирают для подключения эту систему, утверждают, что сам процесс занимает чуть больше минуты.

При этом они полностью уверены, что избегают протечек воды в процессе простоя машинки, ведь подсоединение подводящего шланга осуществлялось не стационарно.

https://youtube.com/watch?v=KCsq1YbxZ-A

Отдельного внимания заслуживает тот момент, что сегодня многие современные автоматические агрегаты оснащены специальной системой, которая блокирует подачу воды в отключенную машинку.

Такая техника оснащена наливным шлангом, который на конце имеет блок электромагнитных клапанов. Эти клапаны при помощи проводков соединяются с машинкой, которые, собственно, осуществляют управление.

При желании можно докупить специальный заливной шланг с автоматической защитой от протечек

Вся эта система находится внутри гибкого кожуха. То есть, когда машинка отключается, клапан автоматически перекрывает поступление воды внутрь устройства.

Это является очень удобным и надежным, так как, к примеру, при отключении света, вы будете уверенными в том, что при отключении машинка не будет продолжать качать в себя холодную воду с водопровода.

Как видите подключение стиральной машины к канализации и водопроводу вполне осуществимо самостоятельно. Главное следовать установленным правилам и соблюдать инструкцию, которая прилагается к технике.

Правильно подключенная стиральная машина будет служить долго и верно

Если вдруг вы в чем-то засомневались или не уверены в правильности выполнения ваших действий, то всегда можно обратиться за помощью к специалистам. Безусловно, специалист гораздо лучше и быстрее справится с установкой устройства, однако за это ему придется платить.

Техника будет работать налажено и длительно только в том случае, если все необходимые установочные мероприятия будут выполнены, как положено и в соответствии стандартам.

Стоит сказать, что если вы приобрели посудомоечную машину, то установка ее осуществляется по тому же принципу. Все установочные мероприятия идентичны тем, что при установке стиральной машины-автомата.

Естественно, в этом случае также необходимо предварительно ознакомиться с инструкцией к технике, которая в обязательном порядке должна идти к ней при продаже.

Подключение стиральной машины к электросети

Требования подключение стиральной машины к электрической сети изложенные в инструкции к технике

В данном разделе необходимо обратить внимание на правила безопасности

Стиральная машина является прибором с высоким уровнем электропотребления до 2,5 кВт

К тому же он контактирует непосредственно с водой, поэтому очень важно соблюдать технику безопасности и рекомендации изготовителя при подключение машинки к электросети


Подключение стиральной машины к электросети

Необходимо тщательно выбрать розетку. Такой элемент должен иметь заземление. Также будет преимуществом если у розетки будет крышка. Современные машинки автоматы подключаются к трех проводным розеткам, то есть тему которых есть фаза, ноль изолированное заземление.

При подключении хорошо соблюдать ряд рекомендаций.

  • Если есть возможность, лучше оборудовать индивидуальную проводку для электропитания стиральной машины.
  • Не лишним будет использование спецприборов электрозащиты, например – устройство защитного отключения.

Если устанавливается трехфазная розетка значит и кабель должен быть трехжильным с поперечным сечением площади, превышающим 1,5 квадратных сантиметра.

При оборудовании розетки желательно избегать вероятность подключения через удлинители и тройники. Розетку нежелательно монтировать во влажном помещении. При возможности ее лучше вывести в коридор или сухую зону кухни.

Подключение к сливу канализации

Эта задача не менее важная, чем предыдущая, и для ее решения также можно использовать разные способы реализации, перечислим их:

Использовать для отвода раковину умывальника или ванну. Для этой цели многие модели (например, AEG, Electrolux, Indesit (Индезит), Siemens, Занусси, Атлант и т.д.) комплектуются специальным шлангом «крючок», оборудованным креплениями. Если вы решили остановиться на таком варианте, следует учесть, что высота сливного отверстия шланга (по отношению к основанию машинки) должна быть не менее 40-60 см.

Видео по теме:

Заметим, что дешевле этого способа реализации слива ничего придумать невозможно.

Организация слива при помощи «крючка»

Слив в сифон. Такой вариант, в отличие от предыдущего, считается  стационарным. Для его реализации потребуется приобретение такого модуля, как показан на рисунке.

Сифон для подключения

Обратите внимание, что отвод для подключения находится выше слива в канализацию, если их перепутать местами, то в машинку будет проникать грязная вода, что грозит многими неприятностями. Заметим, что при подключении машин, у которых бак большого объема (от 30 до 40 литров), сифон может не справиться с отводом воды и часть ее будет поступать в чашу раковины

В таких случаях нужно для слива использовать отдельный отвод канализации.
Подключение напрямую к канализационной системе

Заметим, что при подключении машин, у которых бак большого объема (от 30 до 40 литров), сифон может не справиться с отводом воды и часть ее будет поступать в чашу раковины. В таких случаях нужно для слива использовать отдельный отвод канализации.
Подключение напрямую к канализационной системе

Для правильного подсоединения в этом случае необходимо придерживаться определенных правил. Схема, представленная ниже, наглядно демонстрирует, как необходимо делать слив стиральной машинки при прямом подключении к канализации. Не стоит упрощать предложенный вариант, дешево – не значит правильно.

Схема подключения напрямую

При соблюдении указанных на схеме условий гарантируется, что ни грязная вода, ни неприятные запахи не попадут внутрь подключаемого оборудования, тем более что практически все современные модели имеют обратный клапан.

Этапы выполнения монтажных работ

После доставки новой машины из магазина ее освобождают от упаковочных материалов и транспортировочных крепежных деталей. Затем регулируется высота ножек, и машинка подключается к коммуникациям. С этого момента можно запускать первую стирку.

Шаг #1 — снятие транспортировочных болтов

Чтобы движущиеся детали стиральной машины не повредились при перевозке, их фиксируют специальными крепежными деталями (болтами, брусьями, скобами).

Если при включении машины их не снять, владельца техники ждет разочарование. Она неизбежно выйдет из строя. Чтобы этого не случилось, болты откручивают, пластиковые распорки снимают, а скобы вынимают.

В отверстия для болтов вставляются специальные заглушки, идущие в комплекте с прибором.

Шаг #2 — подключение к системе водопровода

Машина подключается к подаче холодной воды посредством входящего в комплектацию гибкого шланга. Не рекомендуется жесткое подключение, поскольку вибрации будут воздействовать на трубы, постепенно их разрушая.

В место ввода воды вставляется фильтр, который входит в комплектацию агрегата. Вручную вкручивается гайка, соединяющая шланг с машиной. Резиновый уплотнитель обеспечивает герметичность. Второй конец шланга также вручную (без ключей) соединяется с краном холодной воды.

Соединение шланга с водопроводом осуществляется посредством врезанного патрубка или тройника. Как правило, в нем имеется фильтр для очищения воды от загрязнений. К машине он подсоединяется при помощи обычного резьбового соединения.

Шаг #3 — обустройство слива использованной воды

Временным и самым простым решением организации слива воды является конец шланга, опущенный в ванну или раковину. Обычно отработанную воду сливают в сифон, расположенный под раковиной, через разветвитель.

Шланг должен иметь длину, позволяющую ему провиснуть и образовать петлю. Вода, которая будет находиться в сгибе, закроет доступ к неприятному запаху, идущему из канализации.

Чтобы правильно выполнить подсоединение к канализационной коммуникации, предстоит подключить сливной шланг. Делается это одним из способов: напрямую в канализацию или через слив в сифоне под раковиной.

Чтобы предотвратить слив воды самотеком и распространение неприятных запахов, создается гидрозатвор путем изгиба шланга. Верхний его уровень должен находиться на 60 см выше плоскости пола. Подробная инструкция подключения стиральной машинки к канализации и водопроводу приведена в следующей статье.

Шаг #4 — регулировка ножек по уровню

Вращение барабана должно быть плавным, без перекосов. Это достигается за счет строго горизонтального положения верхней плоскости.

Проверка проводится с применением строительного уровня. При отклонении более 2° потребуется регулировка ножек. Делается это путем их подкручивания.

Сильные вибрации могут привести к поломке отдельных частей машины и вывести агрегат из строя. Не следует выравнивать положение машины, подкладывая под ножки кусочки дерева, линолеума и прочие прокладки, так как в процессе работы они легко выскакивают.

Шаг #5 — подключение к электропитанию

Оптимальное решение – это подключение к щитку при помощи трехжильного кабеля, на который монтируется защитный автомат. Защита от замыкания на корпус обеспечивается устройством УЗО.

К розетке также предъявляются особые требования. Ее монтируют выше уровня пола на высоту, которая не позволит попасть воде при протечке — не ниже 30 см. Кроме того, она должна быть с заземлением.

Рекомендуем ознакомиться с принципами установки розетки для стиралки, монтаж которой предполагается в ванной комнате.

Шаг #6 — проверка правильности установки

Если все действия выполнены пошагово, учитывая профессиональные рекомендации, и машинка подключена ко всем коммуникациям, а вилка вставлена в розетку, то пришло время протестировать ее работоспособность.

А заодно и убедиться, что все действия выполнены правильно. Для этого подается вода и проверяется функционирование агрегата. т.е. выполняется его запуск – стирка без белья. При обнаружении протечек в соединениях шлангов подкручиваются гайки.

Еще один важный момент, о котором следует помнить — сохранение упаковки из-под новой стиралки. Дело в том, что ее необходимо хранить 7 дней на случай обмена, если машинка окажется неисправной, с дефектами или повреждениями. Причиной возврата может стать и несоответствие габаритов.
