Подключение диммера своими руками

Подключение диммера: как правильно?

До подсоединения светорегулятора к сети подбирают схему разводки проводов. Всё-таки диммер можно подключить как самостоятельный элемент управления или устройство вместе с выключателем либо без него. Кроме этого, разрешается монтировать сразу несколько однотипных устройств или использовать комбинацию с проходным выключателем.

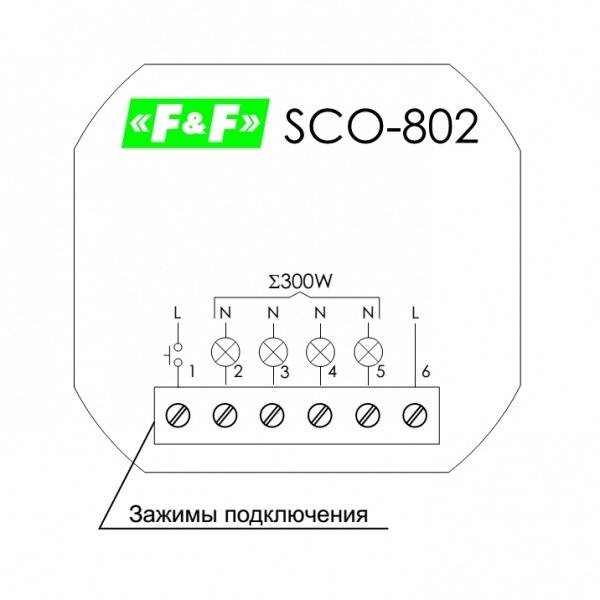

Принципиальная схема подключения

Простой вариант монтажа диммера — это его подключение к электрической проводке вместо выключателя, который потребуется просто вытащить из канавки в стене. Этот способ подключения светорегулятора подразумевает ведение фазы на разрыв, а заземление и ноль — напрямую к прибору освещения.

С монтажом по этой схеме можно справиться без труда

Схема светорегулятора с выключателем

Диммер, сопряжённый с выключателем, обычно устанавливают в спальне. Это объясняется возможностью гасить и включать свет стандартным выключателем, а яркость освещения регулировать, не вставая с кровати. Для этого сам диммер монтируют рядом со спальным местом.

Этот вариант используется в исключительных случаях

Схема с двумя диммерами

К установке двух светорегуляторов прибегают те, кому нужно контролировать интенсивность света из нескольких точек в комнате. Друг с другом электронные устройства соединяют при помощи перемычки.

Такая схема позволяет осуществлять двойной контроль за светом

С двумя проходными выключателями

Управлять светильником из нескольких участков комнаты позволяют и проходные выключатели.

Один выключатель можно установить на входе, а другой — рядом с кроватью

Подключение к прибору освещения

Устройство устанавливают так же, как выключатель

Если в стене уже проделан канал под провода, идущие от распределительной коробки и лампы, то для подключения диммера остаётся сделать следующее:

  • обесточить квартиру, опустив необходимые рычажки в щитке;
  • поставить монтажную коробку в проделанную штробу;
  • вставить жилы в клеммы корпуса;
  • спрятать корпус в канале стены;
  • открутить винтики устройства, чтобы прижимные лапки закрепились в монтажной коробке;
  • прикрепить рамку, служащую декоративным элементом, закрутить гайку и повернуть колёсико;
  • подключить квартиру к электричеству и оценить функционирование диммера.

Простейшая схема

Рассмотрим, как подключить диммер моноблочного типа. Это модель самая распространённая, её чаще других подключают самостоятельно и монтируют вместо выключателя.

Установка диммера в сеть производится точно так же как и выключателя, на разрыв фазы, последовательно с нагрузкой. Особенный момент – нельзя перепутать фазу и ноль. Если вы подключите регулятор неправильно и установите его на разрыв нуля, произойдёт повреждение электронной схемы и выход её из строя.

Поэтому, прежде всего, необходимо определить фазный провод. Алгоритм этих действий будет следующий:

Отключите автомат, которым подаётся напряжение на рабочее место. То есть, это может быть вводной автомат на всю квартиру, либо на эту комнату.
Проверьте отсутствие напряжения, и демонтируйте выключатель. Снимите клавишу, защитную панель, отсоедините провода от входной и выходной клеммы и вытащите рабочий механизм из подрозетника.
У нас освободились два провода, необходимо узнать, где из них фазный, приходящий из распределительной коробки. Включите снова питающий автомат и аккуратно при помощи индикаторной отвёртки прикоснитесь к обоим проводам. Та жила, при соприкосновении с которой загорелось окошко на индикаторе, и есть нужная фаза. Прикоснитесь ко второй жиле, окошко не светится, значит, это – провод, идущий уже от выключателя на осветительный прибор

Осторожно маркером или кусочком изоляционной ленты наметьте нужный фазный провод.
Снова отключите питающий автомат для подсоединения диммера. Схема очень простая, на входной контакт диммера подсоедините обнаруженную фазу

К выходному контакту подключите провод, который идёт к нагрузке (светильнику) через распределительную коробку.

Бывают модели диммеров, в которых промаркированы контакты входа и выхода, производите тогда подсоединения согласно разметке:

  • «L-in» – так обозначается фаза-вход;
  • «L-out» – так обозначается фаза-выход.

Если в вашей модели ничего не подписано, выполняйте подключение произвольно.

Монтаж поворотного диммера

Рассмотрим на примере, как правильно подключить диммер поворотный:

  1. Начните с разбора. Потяните слегка на себя поворотную ручку и снимите её.
  2. Под ней вы увидите кнопку, зафиксированную при помощи прижимной гайки. Открутите эту гайку и снимите лицевую панель.
  3. Под панелью находится рабочая часть, выполните подсоединение проводов к контактным выходам согласно рассмотренной выше схеме. Теперь вставьте рабочую часть в подрозетник и закрепите в нём при помощи винтов.
  4. Наложите лицевую панель, зафиксируйте гайкой и закрепите сверху поворотный диск. Установленный диммер готов к работе, осталось убедиться в правильности схемы.
  5. Поверните против часовой стрелки диск, вы услышите характерный щелчок, который означает, что диммер отключен. Подайте напряжение на комнату, включив питающий автомат. Лампы в светильнике не горят, значит, всё верно, ведь наш регулятор отключен. Теперь начинайте поворачивать диск по часовой стрелке, вы снова услышите щелчок, означающий его включение. После этого напряжение на лампах начнёт плавно увеличиваться, соответственно будет нарастать и яркость освещения.

Диммер к светодиодным лампам подключается точно также, на разрыв фазы. Есть только одно небольшое отличие, провод с его выходного контакта идёт не напрямую к лампам, а сначала на контролёр led лампы.

Как производится монтаж и подключение диммера показано в этом видео:

Как видите, особенных сложностей подключение регуляторов не представляет. Если вы умеете ставить и собирать схему для выключателей, то справитесь и с диммерами.

Установка вместо обычного выключателя

Монтаж диммера в качестве выключателя осуществляют так:

  1. засверливаются в стену перфоратором или дрелью, вооруженной коронкой (цилиндрическим сверлом). Коронками с напылением (алмазными, карбидно-вольфрамовыми) сверлят в безударном режиме, зубчатыми — в ударном. Габариты для высверливания равны глубине и диаметру (слегка превышает) подрозетника;
  2. выбивают зубилом или перфоратором материал внутри высверленной окружности, формируя глухое отверстие;
  3. пробивают в стене штроборезом, перфоратором, болгаркой или зубилом штробу — канал, ведущий от распределительной коробки к проделанному отверстию. От точки опуска штробы к месту установки диммера пробивают канавку к светильнику. На подходе к отверстию ее косо заглубляют, чтобы можно было подвести провод к задней стенке подрозетника;
  4. закладывают в штробы провода и заполняют ее раствором.

Затем:

  1. в подрозетнике выдавливают одну из заглушек с той стороны, с какой подведен провод;
  2. заводят торчащий из стены провод в отверстие;
  3. готовят алебастровый или цементный раствор и закладывают небольшую его порцию в отверстие;
  4. устанавливают подрозетник в отверстие. Раствор при этом выдавливается и заполняет часть пространства между подрозетником и стеной. Остальное заполняют раствором при помощи кельмы;
  5. торчащие из подрозетника провода освобождают от изоляции, зачищают концы жил и подключают их к клеммам на внутренней части диммера;
  6. складывая провод гармошкой, помещают внутреннюю часть в подрозетник и выкручивают специальные винты, разводя в стороны распорные лапки;
  7. прикручивают внутреннюю часть саморезами к подрозетнику;
  8. прищелкивают к подрозетнику лицевую панель.

Остается подключить провода к светильнику и проверить работоспособность диммера.

Провода лучше помещать в гофру: если перегорят, можно заменить без вскрытия штробы.

Схемы подключения

Существует несколько схем подключения для димминирования освещения. Каждая будет описана с принципом подключения и возможного назначения.

Без выключателя

Это самая простая схема, которая позволяет заменить выключатель на диммер.

Для ее подключения необходимо:

  1. Демонтировать выключатель.
  2. При помощи индикатора найти фазный провод.
  3. Найденный провод подключить к клемме диммера, обозначающийся волнистой линией.
  4. Второй провод, идущий на лампу, подключить к клемме «L» на подключаемом устройстве.
  5. Установить прибор на стену.
  6. Включить электропитание.

Теперь диммер будет использоваться вместо выключателя. Основная особенность схемы – это простота подключения, без необходимости монтажа дополнительной проводки.

С выключателем

Эта модель использует диммер в качестве проходного устройства. Например, если выключатель вмонтирован в начале схемы, а сам диммер в дальнем конце комнаты. Проходной диммер в схеме подключения используется для регулировки и выключения, а выключатель только по прямому назначению. Для подключения необходимо:

  1. Фазный провод от распределительной коробки подать на выключатель.
  2. С выключателя провод подключается к вводному контакту диммера.
  3. Выход «L» на регуляторе подсоединяется к источнику освещения.
  4. Нулевой провод идет прямо от распределительной коробки к лампе.

В этой схеме димминирование проводится при помощи обычного 2-х контактного регулятора на переменном резисторе.

Проходная схема

В этой схеме можно использовать сразу 2 регулятора. Подобное подключение можно осуществить только при прокладке электропроводки. Уже проложенная простая цепь, с одним выключателем, не подойдет. Также понадобится приобрести 2 трех контактных устройства регулировки. Цепь следующая:

  1. В распределительной коробке необходимо найти провод фазы.
  2. Этот провод подается на вводную клемму диммера, отмеченную значком в виде волны и поперечной стрелочки.
  3. С клеммы «L» диммера проводится провод на ту же клемму, только на втором регуляторе.
  4. Такая же перемычка подается с клеммы «1» на тот же контакт второго устройства.
  5. С контакта второго диммера в виде волны и поперечной стрелочки, подается выход фазного провода на лампу.
  6. Из распределительной коробки, нулевой провод проводится прямо на источник освещения.

Теперь регулировать накал ламп можно из двух точек комнаты. Также можно включать и выключать лампу.

Для подключения любого регулятора очень важно использовать провод фазы. Для этого цепь подключения освещения должна быть собрана правильно, то есть фаза должна идти обязательно через выключатель

Подобная цепь позволит безопасно осуществлять монтаж диммера и замену ламп. При подключении сенсорных моделей нужно учитывать необходимость ввода нулевого провода. Особенно это касается устройств с удаленным управлением. Для таких приборов необходимо сначала подготовить проводку, или полностью сменить принципиальную схему освещения.

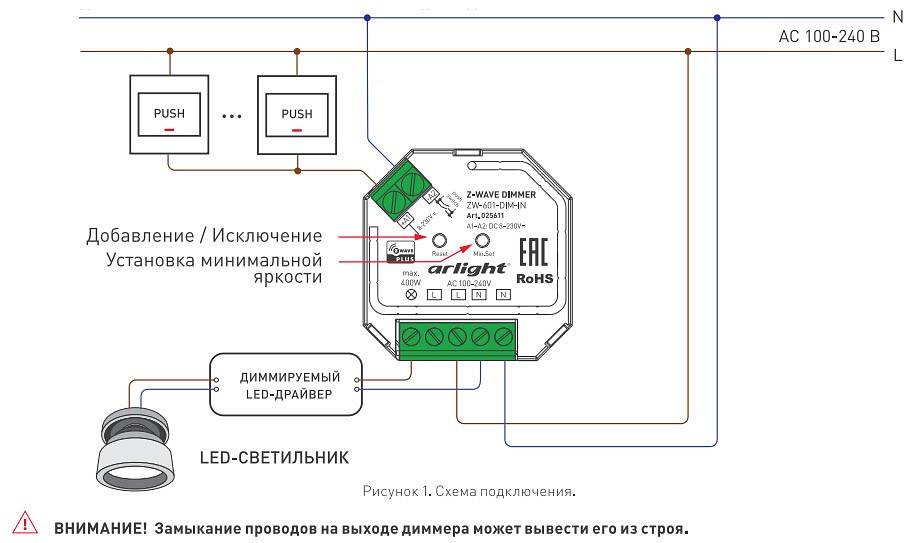

Существуют отдельные модели устройств для диммиромания светодиодных лент и ламп, работающих через «драйвер». Схема подключения таких диммеров отличается

Важно учитывать следующее:

  1. Если светодиодная лента работает от блока питания с постоянным током, диммер должен быть обязательно подключен в цепь, между лентой и блоком.
  2. Если LED-лампа работает от «драйвера», то регулятор подключается перед этим устройством.

В остальном, приведенные схемы подключения диммера, могут использоваться для светодиодного освещения. Главное выбрать подходящую модель регулятора. Запрещено подключать к светодиодной ленте или нескольким лампам диммер от гирлянд. Подобные приборы рассчитаны на определенное количество светодиодов. Без предварительного расчета, цепь может подвергнуться короткому замыканию.

Также стоит учитывать маркировку. Часто информацию о подходящих регуляторах и их мощности, можно найти на упаковке или корпусе «драйвера».

Пошаговая инструкция по замене

Чтобы приобрести новый диммер, первоначально выясняют, какой тип ламп он будет обслуживать. Затем, исходя из выделенного бюджета, покупают или недорогую китайскую модель, или конструкцию проверенного производителя – Makel, Schneider, Legrand.

Если нужно установить новый, только что купленный прибор, производят такие же действия, как и при монтаже выключателя:

  • меняют проводку или убеждаются в пригодности старых кабелей;
  • если нет отдельного автомата в электрощитке, устанавливают его;
  • подготавливают место для монтажа;
  • выполняют установку.

Но чаще необходимо произвести замену, то есть демонтировать корпус выключателя и на его место установить диммер. Рассмотрим именно этот вариант.

Шаг 1 — отключение осветительного контура

Любые манипуляции с электротехническими устройствами в квартире нужно начинать с принудительного отключения электроэнергии на щитке, который находится или на общей площадке, или внутри квартиры, в коридоре (прихожей).

Это предусмотрено нормами безопасности и обеспечивает сохранение в исправном состоянии всех подключенных приборов и кабелей. Но главная цель – защита собственного здоровья.

Для дополнительной страховки всегда должны быть под рукой или тестер, или индикаторная отвертка для определения напряжения.

Проверка силовой линии – это первое действие, которое следует выполнять в начале монтажа или снятия электроустановки, при подключении проводов. Рекомендуется пользоваться инструментом с изолированными ручками и перчатками, покрытыми тонким слоем диэлектрического полимера.

Шаг 2 — демонтаж обычного выключателя

Для снятия старого устройства нужно приготовить отвертку. Процесс демонтажа занимает всего несколько минут и заключается в последовательном удалении сначала декоративной внешней части, а затем внутреннего механизма, подключенного к проводам.

{SOURCE}

Принцип действия и основные разновидности диммеров

Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.

Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции. Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.

Классификация диммера по типу исполнения

С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.

  1. Модельные. Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
  2. Моноблочные. Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.
  3. С выключателем. А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).

Классификация диммеров по способу управления

Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.

  1. Поворотные модели. У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.
  2. Клавишные модели. Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
  3. Поворотно-нажимные модели. Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.

Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выключателя. У каждой имеется своя схема подключения диммера, но об этом несколько позже.

Классификация по виду ламп

Не можем не согласиться с тем, что использование разных регуляторов для каждой конкретной разновидности ламп – это как минимум странно. Но дело в том, что современные лампы очень разнообразны и имеют самые разные конструктивные особенности.

Что касается ламп накаливания, то для них применяются простейшие светорегуляторы, которые функционируют по предельно простому принципу: яркость освещения нитей регулируется посредством изменения напряжения. Помимо того, такие диммеры могут использоваться и для галогенных ламп, питающихся от стандартного 220-вольтного напряжения. Наконец, сама конструкция данных устройство принципиальной сложностью не отличается.

Видео – Правила подключения ламп к диммеру

А вот для галогенных лампочек, функционирующих от 12-24 вольт, применяются более сложные светорегуляторы. В идеале в схеме подключения должен присутствовать понижающий трансформатор, но, если этой по той или иной причине невозможно, можете подобрать диммер по типу уже наличествующего трансформатора. Если последний электронный, то потребуется модель с маркировкой С, а если обмоточный – с отметкой RL.

Наконец, со светодиодными дампами должен использоваться особый диммер, импульсно модулирующий частоту тока.

Видео – Несколько слов о диммере для светодиодов

Самыми сложными с точки зрения регулировки интенсивности освещения считаются люминесцентные лампы (либо, как их еще называют, энергосберегающие). Многие даже уверены, что такие осветительные сети вообще не следует диммировать. Но если вы не согласны с этими людьми, то в обязательном порядке в ключайте в схему электронный пускатель (или сокращенно ЭПРА).

Дополнительные функции

Самые первые диммеры имели электромеханическое устройство, и с их помощью можно было осуществлять только регулировку ламп накаливания.

Современные устройства предоставляют потребителю ещё несколько дополнительных функций:

  1. Они могут включать и отключать освещение по установленному таймеру.
  2. Их можно ставить при обустройстве системы «умный дом», сейчас это очень модно.
  3. За счёт того, что можно задать определённое время включения и отключения освещения, диммер позволяет создавать так называемый эффект присутствия. Это очень удобно, если предстоит длительная поездка, и вы оставляете свой дом без присмотра.
  4. С помощью диммера можно задавать различные режимы в работе ламп, например, заставить их мигать.
  5. С помощью современных светорегуляторов можно управлять освещением акустически, то есть при помощи голосовой команды или хлопка в ладоши.
  6. Устройство даёт возможность управлять яркостью света дистанционно.

Принцип работы устройства

Для начала необходимо разобраться с тем, как работает светорегулятор. Принцип действия заключается в плавной регулировке напряжения, которое подается на управляемый источник света, к примеру, точечный светильник.

Фото светорегулятора компании Siemens

Проще говоря, устройством можно менять напряжение, которое идет на лампочку от 0 до 100%. Чем меньше напряжение будет на выходе, тем тусклее будет свечение. В то же время существуют различные виды диммеров, которые отличаются не только по внешнему виду, но и само собой по принципу работы, а именно:

  • управление: колесиком (поворотное), кнопка (нажимное), сенсор (электронное);
  • применение: галогенные, люминесцентные, светодиодные источники света либо лампы накаливания;
  • дополнительные возможности: таймер, дистанционное управление, включение хлопком, плавное отключение и т.д.;
  • конструкция: модульные (крепятся на DIN-рейку), моноблочные (крепятся в стене, как розетки).

Итак, теперь рассмотрим основные требования к установке и подключению диммера своими руками.

Излишние затраты энергии

Вообще говоря, напряжение является эквивалентом полезной работы, совершаемой электрическим полем по перемещению заряда. Задаваемая мощность для электроприборов и гаджетов, часто гораздо превосходит, чем им на самом деле нужно. Думается, разница очевидная, если мы говорим о такой бытовой электротехнике, как:

  • электрический двигатель пылесоса;
  • микрочип в ноутбуке;
  • маленькие лампы накаливания в светильнике.

Используя термин «электрического молотка» для взлома гайки, можно утверждать о бесполезной трате денег, а также энергии и, как следствие, значительном сокращении срока службы дорогостоящего оборудования. Ведь светодиодные лампочки – это весьма дорогое удовольствие.

Одним из решений является использование оборудования, оптимизирующее напряжение. Последнее постоянно регулирует подачу электроэнергии, таким образом, чтобы потребитель получал именно то напряжение, которое нужно. Давайте освежим свои знания об устройстве диммера и внимательно посмотрим на то, как он работает!

Популярные марки проходных диммеров

Существует множество производителей диммеров, в том числе и в нашей стране. Разброс цен может быть значительным, так как все устройства отличаются друг от друга не только качеством и дизайном, но и различными дополнительными функциями, например:

  • возможностью управления через Wi-fi;
  • наличием сенсорного управления;
  • применением для определенных типов осветительных устройств;
  • наличием пульта управления.

В представленной ниже таблице сведены наиболее популярные производители светорегуляторов, заслужившие доверие у потребителей и хорошо зарекомендовавшие себя с точки зрения надежности и безопасности использования.

МаркаСтранаОсобенностиОриентировочная стоимость, руб
Schneider ElectricФранцияпростота в установке и безопасность в процессе эксплуатации900-10200
AгатРоссиянизкая стоимость и соответствие европейским стандартам400-1100
MakelТурциявысокое качество и надежность800-1500
LezardТурцияприменение для осветительных приборов любой конфигурации200-1100
TriacКитайналичие и ПДУ, и сенсорного управления2400-5300

Светорегуляторы Makel популярны в нашей стране из-за невысокой стоимости и качества исполнения

Классическая тиристорная схема регулятора

Классическая тиристорная схема регулятора мощности паяльника не соответствовала одному из главных моих требований, отсутствию излучающих помех в питающую сеть и эфир. А для радиолюбителя такие помехи делают невозможным полноценно заниматься любимым делом. Если схему дополнить фильтром, то конструкция получится громоздкой. Но для многих случаев использования такая схема тиристорного регулятора может с успехом применяться, например, для регулировки яркости свечения ламп накаливания и нагревательных приборов мощностью 20-60вт. Поэтому я и решил представить эту схему.

Для того, что понять как работает схема, остановлюсь подробнее на принципе работы тиристора. Тиристор, это полупроводниковый прибор, который либо открыт, либо закрыт. чтобы его открыть, нужно на управляющий электрод подать положительное напряжение 2-5 В в зависимости от типа тиристора, относительно катода (на схеме обозначен k). После того, как тиристор открылся (сопротивление между анодом и катодом станет равно 0), закрыть его через управляющий электрод не возможно. Тиристор будет открыт до тех пор, пока напряжение между его анодом и катодом (на схеме обозначены a и k) не станет близким к нулевому значению. Вот так все просто.

Популярные статьи Розы из бисера для начинающих и не только

Работает схема классического регулятора следующим образом. Сетевое напряжение переменного тока подается через нагрузку (лампочку накаливания или обмотку паяльника), на мостовую схему выпрямителя, выполненную на диодах VD1-VD4. Диодный мост преобразует переменное напряжение в постоянное, изменяющееся по синусоидальному закону (диаграмма 1). При нахождении среднего вывода резистора R1 в крайнем левом положении, его сопротивление равно 0 и когда напряжение в сети начинает увеличиваться, конденсатор С1 начинает заряжаться. Когда С1 зарядится до напряжения 2-5 В, через R2 ток пойдет на управляющий электрод VS1. Тиристор откроется, закоротит диодный мост и через нагрузку пойдет максимальный ток (верхняя диаграмма).

При повороте ручки переменного резистора R1, его сопротивление увеличится, ток заряда конденсатора С1 уменьшится и надо будет больше времени, чтобы напряжение на нем достигло 2-5 В, по этому тиристор уже откроется не сразу, а спустя некоторое время. Чем больше будет величина R1, тем больше будет время заряда С1, тиристор будет открываться позднее и получаемая мощность нагрузкой будет пропорционально меньше. Таким образом, вращением ручки переменного резистора, осуществляется управление температурой нагрева паяльника или яркостью свечения лампочки накаливания.

Выше приведена классическая схема тиристорного регулятора выполненная на тиристоре КУ202Н. Так как для управления этим тиристором нужен больший ток (по паспорту 100 мА, реальный около 20 мА), то уменьшены номиналы резисторов R1 и R2, а R3 исключен, а величина электролитического конденсатора увеличена. При повторении схемы может возникнуть необходимость увеличения номинала конденсатора С1 до 20 мкФ.

Проведение установочных работ

Процесс установки диммера практически ничем не отличается от монтажа обычного выключателя.

Если вы уже установили распределительную коробку в стене, тогда подключение выполняется следующим способом:

  1. Для начала вам необходимо отключить электроэнергию в доме.
  2. Установить монтажную коробку в стене.
  3. Теперь можно закрепить жилы провода в устройстве.
  4. Закрепить корпус устройства с помощью зажимных лапок.
  5. Теперь необходимо закрепить декоративную рамку.
  6. Теперь необходимо включить электричество и проверить правильность всех соединений.

Вот именно эта технология поможет вам выполнить правильное подключение диммера своими руками. С этим подключением сможет справиться практически каждый.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
