Кабель-каналы: виды и размеры, достоинства, цвет, производители

Плюсы и минусы электропроводки в кабель-канале

Использование электротехнических лотков сопровождается следующими положительными моментами:

Монтаж выполняется с применением минимального количества инструментов.
Возможно использование в помещении с различным дизайном благодаря разнообразию цветовых гамм.
Есть варианты применения комплексных лотков для одновременной укладки силовых и слаботочных линий.
Можно без проблем добавить точки подключения.

Единственным не очевидным недостатком коробов для наружной укладки кабельных линий является видимость конструкции. Для отдельных людей указанный фактор неприемлем в интерьере.

Особенности конструкции напольных кабель-каналов

Стандартный напольный кабель канал состоит из следующих частей:

Основание (корпус) – закрепляемый к полу профиль, разделенный на несколько отсеков перегородками (ребрами жесткости);
Крышка – полукруглая в поперечном сечении полоса, закрывающая основание сверху. Фиксация крышки на основании происходит, благодаря двум специальным замкам: длинным пазам с защелкой, расположенным на краях основания. В некоторых современных моделях напольных электромонтажных профилей крышка имеет шарнирное соединение с корпусом с помощью установленных с одной своей стороны небольших петель.

Ширина различных моделей таких электромонтажных профилей для проводки колеблется от 75 до 160 мм, высота – от 12 до 60-65 мм.

Для того чтобы электромонтажные короба не выделялись на поверхности пола, производители выпускают их как окрашенные в белый, светло-серый или черный цвет, так и имеющие окраску, очень точно имитирующую фактуру древесины различных пород.

Строение напольного электромонтажного короба

Особенности монтажа кабель-каналов для прокладки открытой электропроводки

На начальном этапе электропроводки следует определиться со способом и местом крепления кабель-каналов. Выбор может быть сделан в пользу напольных кабель-каналов или настенных моделей, для каждой из которых место крепления выбирается индивидуально. Способ фиксации во многом зависит от материала и конструктивных особенностей приобретаемого изделия. Предпочтение может быть отдано саморезам, двустороннему скотчу или жидким гвоздям. Первый вариант предпочтителен, так как при необходимости короб можно будет легко демонтировать. Учитывая, что большинство моделей изначально поставляется со специальными отверстиями для крепежа, фиксация короба не вызовет трудностей.

Монтаж кабель канала можно доверить специалистам

Выбор инструмента будет зависеть от способа крепления. Для закручивания шурупов следует подготовить шуруповерт. Сами шурупы выбираются в зависимости от основания, к которому предстоит прикрутить кабель-каналы. Так, если стена выполнена из гипсокартона, следует отдать предпочтение пятнадцатимиллиметровым метизам с плоской головкой. Также потребуется нож или ножницы, с помощью которых отдельные элементы будут отрезаться в размер.

Для закручивания шурупов потребуется шуруповерт

Монтаж настенного короба для проводов для проводов выполняется в следующей последовательности:

Если будет монтироваться гибкий кабель-канал для проводов, подготавливать основание не обязательно. Такое изделие можно надежно зафиксировать на любой поверхности. До начала монтажа жесткого типа основание следует тщательно выровнять.

В местах соединения элементов под углом 90 градусов следует использовать угловой кабель-канал. Это позволит сформировать надежную и красивую систему. Для каждого угла не составит труда подобрать изделие нужной конфигурации. Стыковку производят с небольшим зазором, чтобы избежать коробления в случае теплового расширения.

Для угловых стыков найдется подходящее изделие

При монтаже кабель-каналов на пол следует выбирать подходящие изделия, которые не только смогут гармонично вписаться в интерьер, но и позволят разместить необходимое количество проводов. Модели с перегородками в данном случае являются предпочтительным вариантом.

Напольные короба лучше выбирать с перегородками

К монтажу уличного кабель-канала часто прибегают, чтобы защитить электропроводку от транспорта или пешеходов. Выбор модели зависит от количества проводов, которые планируется протянуть по земле. Если одни изделия предназначены только для одного провода, то внутри других может быть спрятано сразу три. Специальная перегородка позволит избежать контакта соседних кабелей.

Форма уличного кабель-канала может отличаться

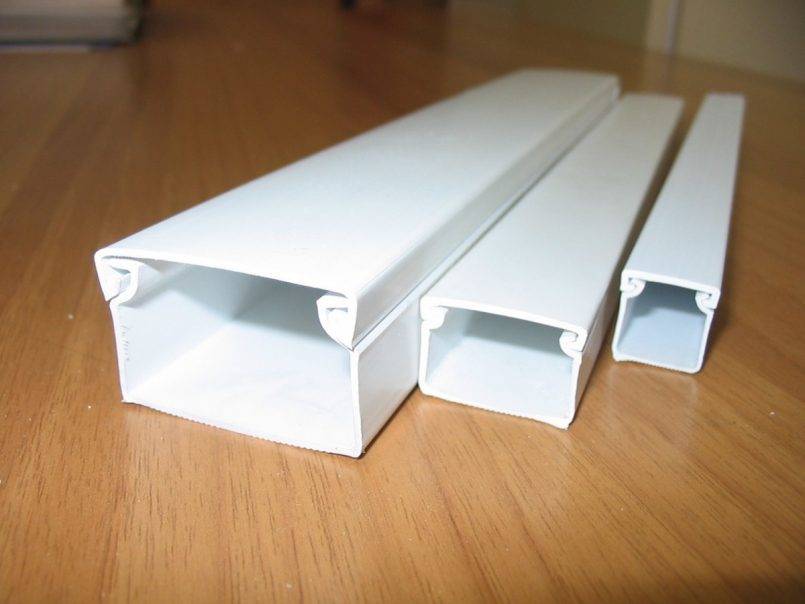

Размеры кабель-каналов для электропроводки

Если говорить о длине пластиковых кабель-каналов, то за стандарт принято два показателя – это 2 и 3 м. Ширина и высота так же имеет свои стандарты, но их достаточно много. Предлагаем обобщить все размеры пластиковых кабель-каналов, которые встречаются на прилавках российских магазинов электротехники в одной таблице.

Размер	12*12	15*10	16*16	20*10	25*16	25*25	30*10	40*16
Кол-во в упаковке	100	100	70	80	42	30	50	24
Кол-во в упаковке	200	200	140	160	84	60	100	48

Размер	40*25	40*40	60*40	60*60	80*40	80*60	100*40	100*60
Кол-во в упаковке	16	12	20	12	15	12	12	9
Кол-во в упаковке	32	24	40	24	30	24	24	18

Конечно это не все размеры, какие бывают у кабель-каналов ПВХ, но эти наиболее распространены при монтаже бытовых электрических сетей.

Размеры коробов электропроводки стоит выбирать после всех расчетов и составления схемы домашней электросети. Вычислив количество и диаметры кабелей, которые будут проходить в том или ином месте, можно понять, какие кабель-каналы потребуются для них. Идеальным будет размер, при котором после укладки проводов остается место на 1-2 подобных. Это делается для возможности модернизации домашней сети. Больший запас свободного пространства внутри короба уже несет ущерб безопасности, которую может обеспечить кабель-канал в случае перегрузки или короткого замыкания.

№3. Виды кабель-каналов по конструкции

Различных кабель-каналов огромное множество, и во многих руководствах по выбору все виды приводятся скопом. Чтобы было удобнее, предлагаем сначала поделить все варианты изделий по типу конструкции, а потом – по особенностям монтажа.

По типу конструкции существующий ассортимент кабель-каналов можно поделить на такие типы:

гладкие, со сплошным корпусом без отверстий, — достаточно популярный вариант. Материал изготовления – пластик или металл. Отлично подходят для монтажа на стены и потолок. Так как конструкция герметичная, то внутри должно быть достаточно свободного пространства, чтобы провода не нагревали сами себя и не провоцировали пожар;
перфорированные кабель-каналы меньше весят и стоят дешевле, но это не основные их преимущества. Отверстия обеспечивают эффективную вентиляцию, так что риск перегрева кабелей сводится к минимуму. Дополнительное удобство – зубцы в некоторых местах можно выломать и получить достаточное отверстие для вывода провода к розетке или выключателю, что очень удобно. Минус – невысокая эстетичность: такой канал не скрывает проводку полностью, поэтому в жилых помещениях используется редко. Если материал стены легко горит, то лучше использовать гладкий канал;

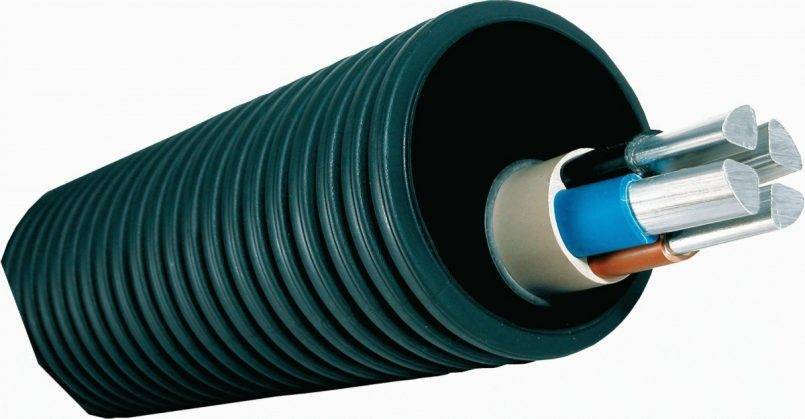

гибкие кабель-каналы – альтернатива более привычным жестким изделиям. Последние хорошо подходят, если поверхность имеет правильную геометрию. Если же в помещении множество нестандартных архитектурных элементов, есть округлые поверхности, то лучше использовать гибкие кабель-каналы. Они бывают нескольких типов: трубчатые, резиновые и гибкие цепи (т.н. траки). Еще один вариант – гладкие трубки, изготовленные из мягкого пластика. Резиновые и пластиковые каналы хорошо защищают кабель от любых повреждений, потому могут использоваться даже в помещениях с высокой влажностью, исключением будут разве что бани и сауны. Трубчатые каналы делают из металла, свитого в спираль. Такие изделия могут изгибаться в разные стороны. Гибкие цепи, как правило, изгибаются в одной плоскости и могут быть изготовлены из металла или пластика. Часто траки используются в производственных условиях для подключения оборудования. Кабельные траки могут быть закрытого и открытого типа. Первые используются, когда кабель нуждается в защите от влаги, пыли и прочих негативных воздействий окружающей среды. Если в месте прокладки нет источника опасного воздействия на провод, то может взять гибкий трак открытого типа – он дешевле и легче. Отдельно отметим гибкий канал с функцией трехмерного кругового вращения, отдельные элементы при необходимости могут быть из него удалены или же, наоборот, добавлены. Это достаточно дорогие изделия, которые пока нашли применение при создании роботизированных механизмов. Впрочем, даже самые обычные гибкие каналы стоят дороже аналогических жестких вариантов, поэтому их используют только в местах со сложным рельефом поверхности;
проволочные каналы позволяют проводам эффективно вентилироваться и предоставляют максимально простой доступ к кабелям. Это самые дешевые кабель-каналы, они нашли широкое применение в производственных и складских помещениях;
лестничные каналы получают усиленную конструкцию, используются при прокладке тяжелых кабелей, изготавливаются только из металла. В частном строительстве не используются;
прозрачные каналы – это больше дизайнерское решение, чем конструктивное. Это канал с треугольным сечением, предназначенный для установки на стыке пола и стен, потолка и стен, стен и навесных шкафов. Самая длинная сторона в таких каналах (гипотенуза) выполнена из прозрачного или полупрозрачного пластика. Это изделия предназначены либо только для установки подсветки из светодиодной ленты, либо для одновременной прокладки кабеля и подсветки.

Разновидности и назначение

Материалы, из которых изготавливают короба, обычно имеют противопожарные характеристики. Обычно это оцинкованная сталь, алюминий или пластик.

1.Пластиковые кабель каналы достаточно универсальны в использовании, так как обладают хорошей гибкостью, и мягкостью материала, а так же исключительной влагостойкостью.

Эти качества позволяют использовать их на сравнительно неровных поверхностях, в помещениях с повышенной влажностью или на улице. Их можно легко распилить с помощью обычной пилы по дереву с некрупным зубом. Кроме этого, пластиковый профиль – это самый дешевый из существующих вариантов коробов.

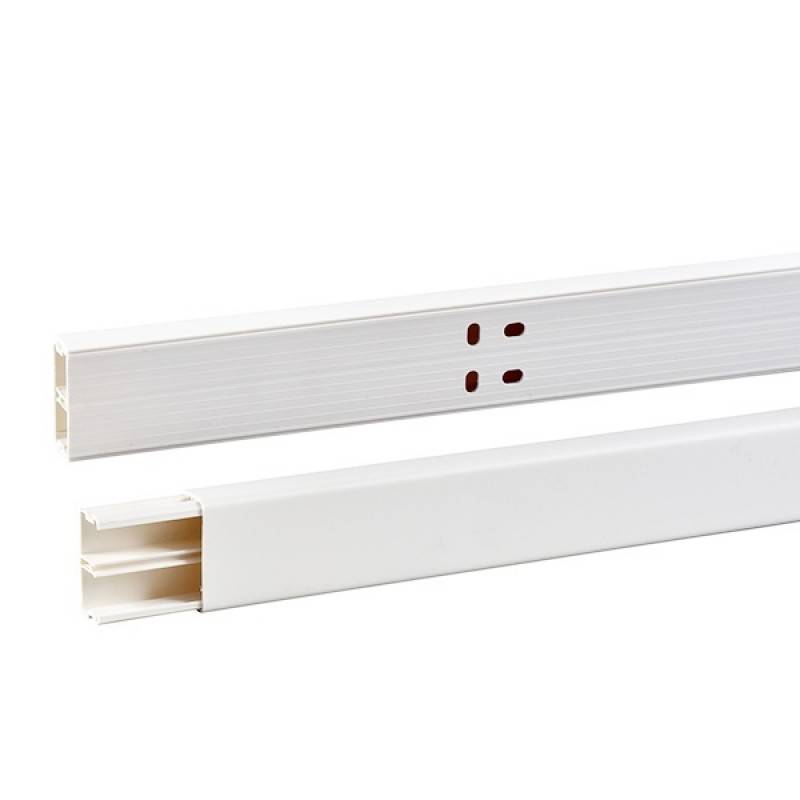

При выборе пластиковых коробов вы должны рассчитывать на толщину и количество вашей проводки. Для каждого провода рекомендуется использовать отдельную ячейку внутри канала.

Обратите внимание! Дешёвые кабель каналы, имеющие только один замок весьма недолговечны, так как пластик на подвижных сгибах легко изнашивается, поэтому лучше покупать приспособления с двумя замками.

2. Изделия из стали прочны и имеют декоративную окраску, что позволяет подобрать короб необходимого цвета.

Изготавливают этот профиль из оцинкованной стали, чтобы предотвратить коррозию и увеличить срок службы конструкции.

Выбирая стальной канал нужно обратить внимание на наличие или отсутствие царапин на корпусе или крышке. Поскольку повреждение защитного слоя может привести к окислению металла, их присутствие на изделии не допустимо, особенно, если вы собираетесь использовать изделие для наружного монтажа. Стальной профиль короба часто имеет перфорированное основание, чтобы избежать сверления отверстий при установке конструкции

Стальной профиль короба часто имеет перфорированное основание, чтобы избежать сверления отверстий при установке конструкции.

3. Алюминиевые короба, как и стальные, имеют отличные противопожарные показатели, что позволяет использовать их и в производственных помещениях. Так же стоит отметить, что алюминий – это очень легкий металл, поэтому использование кабель каналов из него позволяет снизить нагрузку на поверхность стены.

Не стоит забывать, что крепить кабель канал из металла следует на ровную поверхность, во избежание деформации и изломов профиля и обеспечить его плотное прилегание и легкое защелкивание замка крышки.

Обратите внимание! Лучше не приобретать изделия из алюминия с излишне тонкими стенками. Поскольку это крайне мягкий материал, замки – защелки на таких коробах быстро выйдут из строя. Выбор формы и цвета зависит только от ваших предпочтений и особенностей интерьера.

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения. Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

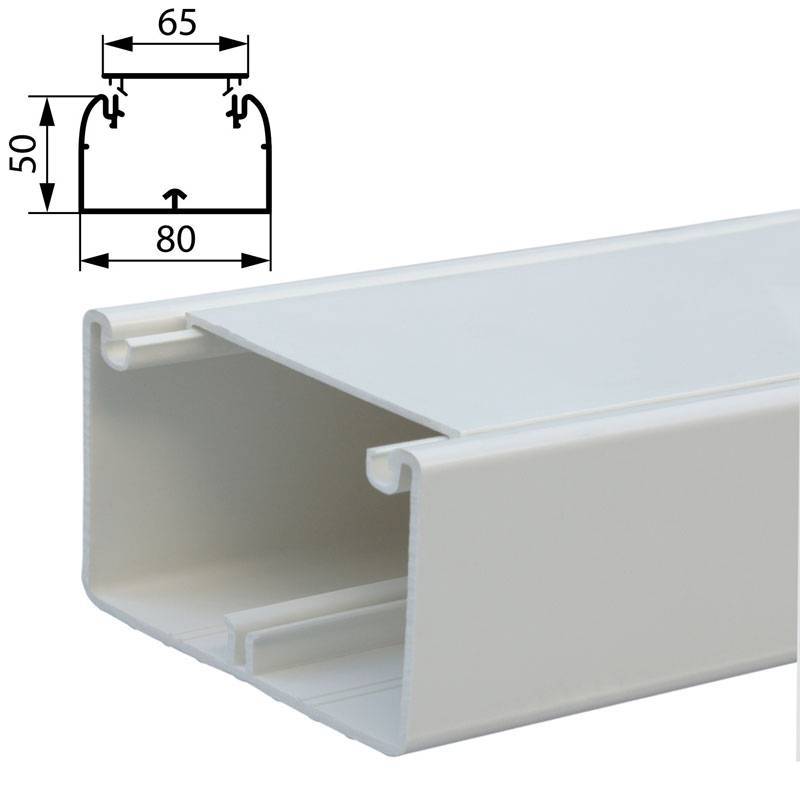

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

Размеры кабель-каналов П-образного типа и их полезное сечение:

Размер (ширина × высота), мм	Полезное сечение, мм2	Толщина стенок, мм
12х12	130	1
15х10	135	1
16х16	230	1
20х10	180	1
25х16	360	1,1
25х25	563	1,1
40х16	576	1,3
40х25	900	1,3
40х40	1440	1,3
60х40	2160	1,7
60х60	3240	1,7
80х40	2880	1,7
80х60	4320	1,7
100х40	3600	2
100х60	5400	2

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

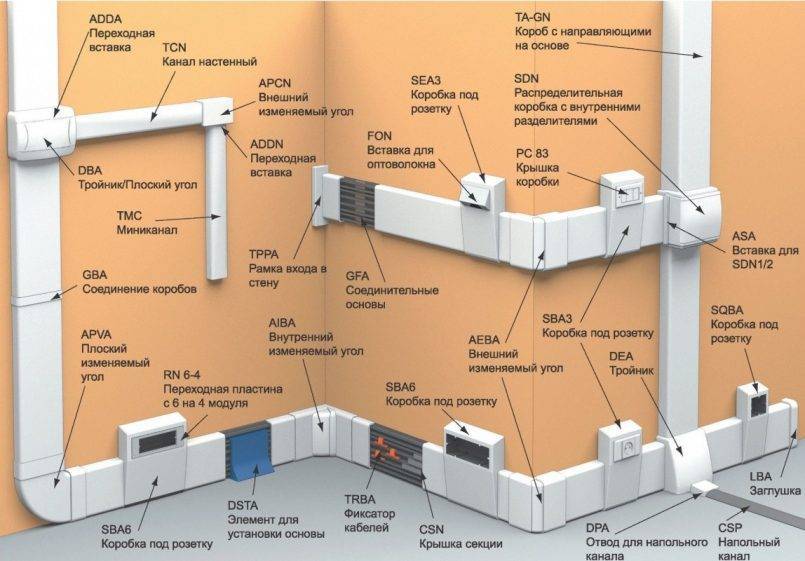

Дополнительные элементы

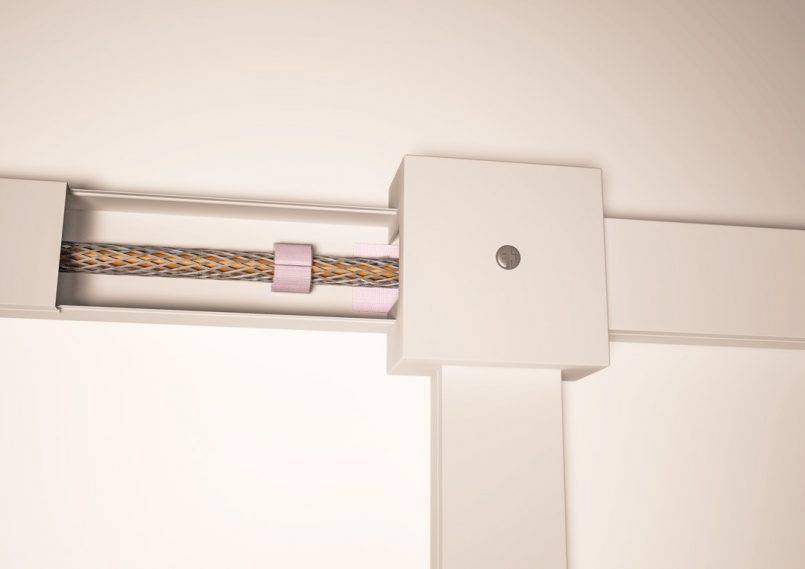

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

+ Плюсы кабель каналов

Нет нужды штробить стены для укладки проводов.
Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
Монтаж магистрали выполняется максимально быстро.
Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

— Минусы кабель каналов

Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
Короб «забирает» у стены несколько сантиметров пространства.
Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

Разновидности кабель-каналов из ПВХ

Производители выпускают широкую номенклатуру коробов и аксессуаров к ним.

По конструкции и назначению каналы делятся на виды:

напольные и перфорированные;
гибкие и магистральные;
прозрачные и лестничные;
мини-кабели;
парапетные и плинтусные;
угловые и проволочные.

По материалу изготовления кабель-каналы можно разделить на:

алюминиевые, стальные, пластиковые.

Алюминиевые и стальные кабельные каналы применяются в строительстве промышленных объектов и трансформаторных подстанций, электрощитовых помещений, сечение кабельных линий наибольшее и как следствие велика нагрузка на канал и несущий элемент.

Наибольшее распространение по назначению получили следующие виды кабель-каналов:

напольные;
плинтусные;
парапетные.

Напольные кабельные каналы

Они имеют особую полукруглую (овальную) форму в профиле, используется для монтажа на полу и предохраняет кабель от механических повреждений. При помощи такого кабельного канала легко можно пробросить провод под дверным проемом, пересечь по полу коридор или офис. Устойчив и не ломается от ходьбы людей и небольших офисных тележек!

Плинтусные кабельные каналы

Плинтусные кабельные каналы

предназначены для монтажа в помещениях вместо плинтуса. Этот вид кабельных каналов имеет широкий диапазон цветов и фактур, внутри кабельного короба присутствуют перегородки для разделения слаботочных сетей (телевидение, интернет) и силовой проводки. Легко монтируются по периметру помещения.

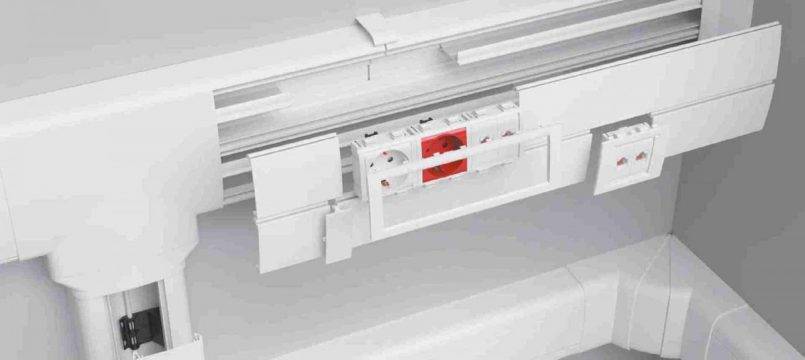

Парапетные каналы

Наибольшее распространение получили в офисных и промышленных помещениях. Имеют богатую номенклатуру интегрируемых розеточных модулей и разветвлений.

Виды и их характеристики

На рынке строительных товаров представлены кабель-каналы различной конструкции.

Ведущие производители производят такую продукцию:

напольные;
перфорированные;
гибкие;
магистральные;
прозрачные;
лестничные;
мини-кабели;
парапетные;
плинтусные;
угловые;
проволочные;

Продукцию изготавливают из алюминия, стали, а также пластика:

Сегодня наибольшей популярностью пользуются пластиковые кабель-каналы, так как они обладают превосходными характеристиками. Данные модели часто устанавливают на улице.
Алюминиевые модели характеризуются отличными противопожарными показателями. Поэтому их применяют на предприятиях и заводах:
- гибкость;
- влагоустойчивость;
- прочность;
- мягкость;
Стальные изделия могут похвастаться различными цветовыми решениями. Качественная оцинкованная сталь имеет специальное покрытие, которое предотвращает образование коррозии. Стальная продукция имеет большой срок службы. Перфорированное основание упрощает установку.

Наибольшей популярностью пользуются такие пластиковые каналы:

Напольные. Специальная конструкция позволяет устанавливать каналы в труднодоступных местах. Овальная форма надёжно защищает кабели от механических повреждений. Также модели имеют прекрасный внешний вид.
Плинтусные. Данные модели применяют в квартирах и частных домах. Весомым преимуществом является специальная форма каналов, которая отлично вписывается в любой интерьер.

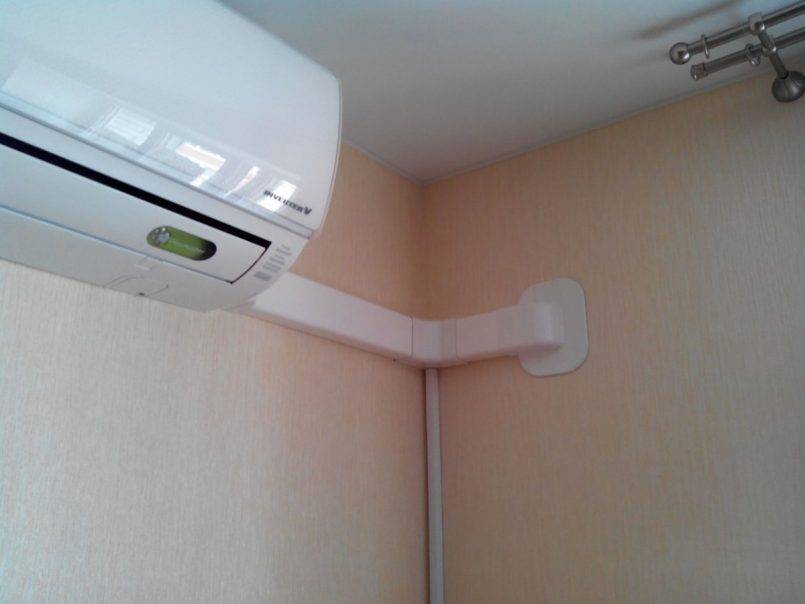

Парапетные. Как правило, такие каналы устанавливают в офисах и предприятиях. Чаще всего их применяют для защиты проводов от кондиционеров и других устройств. Конструкция каналов имеет строгие формы и правильную геометрию.

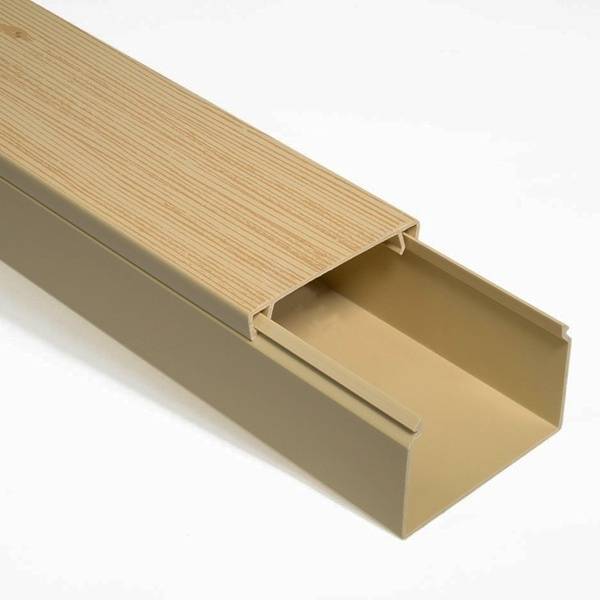

По цвету исполнения пластиковые каналы бывают:

светлые;
белые;
цветные;
под тёмное и светлое дерево;

Сегодня наибольшей популярностью пользуются лотки под дерево. В офисах, как правило, применяют ПВХ каналы.

Современные сферы применения специализированных каналов весьма разнообразны. Это обуславливается широким ассортиментом аксессуаров для его монтажа:

заглушки;
соединительные углы;
т-образные углы;
л-образные углы;
внешние и внутренние;

Сегодня изготовлением и продажей специализированных коробов занимается большое количество компаний. Самыми известными из них являются:

DKC;
ОМиС;
АСКО;
Теко;
ИЭК;
Moll;
Legrand;
Replast;
ЭЛЕКОР;

двойной замок

Основные преимущества современных кабель-каналов заключаются в двойном замке, который сочетает гибкость и эластичность, а также прочность соединения. Сам материал представляет собой пластик, который является самозатухающим. Он позволяет проводить монтаж кабелей до 1 тыс. вольт.

Также, на рынке присутствуют мини-кабели, которые отличаются своей формой. Данные приспособления имеют закруглённые углы и особый механизм крепления крышки, которая создаёт иллюзию монолитной конструкции и закрывает все швы, что особо ценно для офисных эстетов. Кроме того, приспособление гибкое и прочное.

Современные модели не требуют послемонтажной очистки. Так как после установки крышка кабеля полностью закрывает само основание.

Качественные кабели обладают такими преимуществами:

Сертификат Ростеста.
Повышенный уровень пылевлагозащиты.
Может устанавливаться как внутри, так и снаружи помещения.

Основным параметром при выборе специализированных коробов является сечение проводника. При интернет-кабеле наиболее удачным подойдёт мини-модель размером 10 на 15 миллиметров, которая отлично вписывается в эргономику квартиры.

Такая модель имеет такие преимущества:

Закруглённая форма.
Эстетичный вид.
Изготовлен из экологически чистых материалов.

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

Наименование	Особенности	Сферы применения
Мини	Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм	Чаще всего применяются при проведении интернета, телевидения и телефонии.
Уплощенные напольные	Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки. Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см. Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину.	Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров.
Парапетные направляющие	Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные. Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников. Габариты от 10×6 см до 1×2 см.	Применяются в любых бытовых помещениях.
Перфорированные с открытым доступом	Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности.	Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки.
Плинтусные напольные	Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см). К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам. После демонтажа плинтусного кабель-канала, его можно повторно использовать.	Офисы, административные здания, квартиры и частные дома.
Гибкие	Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели. Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой. Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени. По диаметру можно встретить следующие подтипы: для телефонных линий — 1.6 см; к розеткам и выключателям — 2 см; подведение к электрощитам и распределительным коробкам — 2.5 см; при соединении проводов между этажами — 5 см.	При подключении проводов к станкам и другому оборудованию на производстве.
Угловые под потолком	Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см. Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости.	Любые офисные и жилые помещения.
Прозрачные с подсветкой	Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку.	Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора.
Промышленные проволочные	Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции.	Монтируют на складах и в цехах, а также за натяжными потолками.

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.

Виды кабель-каналов

Кабель-канал – это электротехническое устройство, выполненное в виде короба, используемое для прокладки электрических проводов и кабелей. В зависимости от материала, который использовался при изготовлении, кабель-каналы бывают:

Из алюминия – способны выдерживать значительные внешние нагрузки. Используются в различных классах помещений и способах установки (напольная, подвесная, по элементам строительных конструкций);

Алюминиевый кабель-канал сечением 90х50 мм белого цвета с крышкой

Из оцинкованной стали – имеют способность выдерживать внешние нагрузки. Используются, как правило, при устройстве электрических сетей предприятий и технических помещений;

Металлические кабель-каналы выполняются из листового и перфорированного листа

Из пластика – используются в жилых и административных зданиях. Монтируются по строительным конструкциям (стены, потолок).

Кабель-каналы из пластика выпускаются различных размеров и цветов

По прочим параметрам, данные изделия подразделяются:

По геометрическим размерам:

Типовые сечения, при изготовлении из пластика:

10х10, 10х12, 10х20 и 10х30 мм;
12х12 и 12х16 мм;
16х16 и 16х20 мм;
20х20 и 20х25 мм;
25х25 и 25х40 мм;
40х16, 40х40 и 40х60 мм;
60х80 и 60х100 мм.

Сечение может быть и больших размеров, это касается конструкций из алюминия и оцинкованной стали, а также пластиковых изделий специального использования (для напольной прокладки).

По назначению:
Используемые для прокладки групповых линий;
Используемые для прокладки магистральных линий.
По форме:
Линейные, прямые элементы;
Фасонные части, для устройства угловых соединений в различных плоскостях пространства, заглушки, соединительные элементы.
Для установки электрических устройств (розетки, выключатели, переходники).
По конструкции:
Изготавливаемые из листового металла и цельного пластика;
Изготавливаемые из перфорированного металла и пластика.

Перфорированный пластик бывает разного сечения и расцветки

По типу использования:
Для промышленных предприятий;
Для административно-бытовых и жилых помещений;
Специального применения – кабель-канал плинтус и гибкие кабельные конструкции.

Различие видов

Различают несколько видов электро коробов, у каждого из которых есть свои особенности. В частности главное различие состоит в типе применяемого материала для изготовления изделия.

Для выпуска кабель каналов применяют негорючий пластик, металл, керамику. Выбор материала зависит исключительно от предпочтений заказчика работ. Обычно руководствуются прочностными и иными характеристиками.

В связи с этим существуют определённые моменты, играющие доминирующую роль при выборе и одновременно факторы, снижающие привлекательность материала. Выражаются они в следующем:

Короба, выполненные из металла, представляют изделия, из обычной либо оцинкованной листовой стали. В других случаях применяются алюминиевые сплавы. Такой материал считается наиболее прочным. Предпочтение ему отдают при монтаже в производственных помещениях. Многие изготовители предпочитают окрашивать поверхности металлических коробов специальными негорючими составами.

Для домашнего использования берут пластиковые короба. Привлекательность каналов из такого вида материала состоит в аккуратной герметизации проводов, разнообразии расцветок и разности сечений.

Устройство кабельных каналов ведётся в зависимости от точек вывода электропроводов. В частности места расположения исходных точек могут находиться под потолком и у самого пола. Отсюда и названия видов изделий. Если короба проходят внизу они могут быть плинтусными и напольными.

Потолочное расположение каналов присутствует в офисах, на производстве. Именно в помещениях такого рода деятельности используются подвесные потолки, скрывающие проводку.

Кабель-каналы: виды и размеры, предлагаемые модели и варианты использования
