Излив для смесителей для ванной: виды и ремонт своими руками

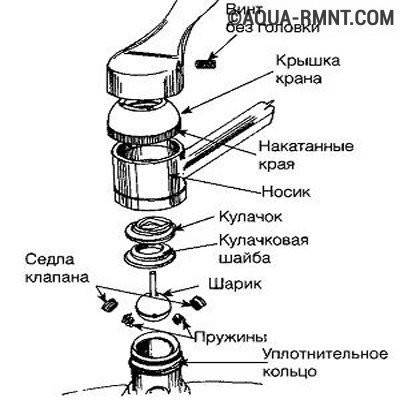

Конструкция шаровых смесителей

Шаровые смесители в сантехнике используются относительно недавно. Они быстро завоевали популярность благодаря исключительному удобству в эксплуатации в сравнении с вентильными устройствами. Подробно устройство водопроводного шарового крана отражено на схеме:

Центральный элемент в устройстве шарового водопроводного крана — картридж, который можно вращать как влево-вправо, так и вверх-вниз

Внутри корпуса размещен шарообразный картридж, в котором имеются три отверстия. Через два из них в полость картриджа поступает холодная и горячая вода, а через третье уже смешанный и доведенный до необходимой температуры поток подается на излив.

Для управления движением картриджа используется только один рычаг. Движением влево-вправо регулируется количество холодной и горячей воды, поступающей в смеситель, т. е. ее температура. Чтобы увеличить или уменьшить напор воды, необходимо двигать рычаг в направлении вверх-вниз. Таким образом можно отрегулировать температуру и напор потока воды всего парой движений.

Следует отметить, что отремонтировать шаровый смеситель в домашних условиях вполне возможно. Для этого устройство разбирают и полностью заменяют керамический картридж на новый. Разумеется, стоимость такого ремонта значительно выше, чем замена обычной прокладки вентильного механизма. Картриджи различных моделей могут отличаться, поэтому при ремонте рекомендуется:

разобрать испорченный смеситель;
вынуть неисправный картридж;
отнести его в магазин сантехники;
приобрести идентичное устройство;
завершить ремонт.

Вынимая картридж, нужно запомнить его расположение, чтобы установить новый элемент правильно.

Простейшая модель шарового крана используется довольно давно. Это несложный механизм, который позволяет просто перекрывать поток воды. Чаще всего такие устройства применяются в трубопроводах, например, в отопительных системах. Устройство крана этого типа представлено на схеме ниже:

Такой простой и надежный шаровый кран используется не для регулирования температуры или напора воды, а только для открывания-закрывания потока

Чтобы перекрыть поток воды, достаточно повернуть ручку на 90 градусов. Эта простая конструкция используется обычно не слишком интенсивно, поэтому ломается крайне редко.

Устройство двухвентильных смесителей

Двухвентильные смесительные приборы являются классическими образцами, которые морально устарели и в то же время находят определенный спрос у потребителя. Отчасти это из-за низкой стоимости или противоположного желания использовать их как элемент интерьера в стиле ретро.

Принцип работы водопроводных вентильных смесителей состоит в управлении потоком и температурой воды за счет перекрытия входных каналов отдельно на горячем и холодном трубопроводе кранами-буксами. Различают две основные конструкции запорных кранов, одна из них по технологии изготовления устарела, вторая современная является более удобной и эффективной.

Основным материалом изготовления большинства вентильных смесителей является латунь, которую сверху покрывают хромом. В моделях стиля ретро используется латунь без покрытия или бронза, смесители могут быть окрашены сверху в разные цвета.

Конструктивное устройство двухвентильного смесителя

Червячная кран-букса

В кран-буксе червячного типа поток воды перекрывается штоком с наружной резьбой, находящимся внутри резьбового поршня. При вращении штока поршень двигается по резьбе и дисковый резиновый уплотнитель на его конце постепенно перекрывает проходной канал. Чтобы переместить внутренний поршень из положения закрыто в полное открыто, требуется приблизительно три-четыре оборота маховика на 360 градусов.

Основной недостаток червячных вентилей — наивысшее среди аналогов по продолжительности время получения нужного напора и температуры водного потока, приводящее к перерасходу воды.Кк преимуществам относят хорошую ремонтопригодность и низкую стоимость обладающих невысокой износостойкостью резиновых прокладок.

Устройство керамической кран-буксы

Кран-букса из керамики

В отличие от червячных, современные керамические кран-буксы работают по иному принципу. В них основными запорными элементами являются две дисковые пластины из керамики с прорезями. В закрытом положении они взаимно перекрывают друг друга, препятствуя прохождению воды за счет плотного прилегания тонко обработанных поверхностей. При повороте верхней пластины, связанной со штоком и маховиком, между керамическими дисками появляется проходное отверстие и вода поступает в корпус смесителя.

Объем подачи в керамических кран-буксах регулируется углом поворота маховика, в отличие от червячных видов для полного открытия крана достаточно пол-оборота маховика. Получение необходимого потока и температуры воды в смесителях с керамическими кран-буксами по сравнению с червячными происходит быстрее, а благодаря высокой износостойкости керамики их ремонт и обслуживание требуются намного реже.

К недостаткам керамических моделей следует отнести низкую унификацию разнообразных изделий. Если любую резиновую прокладку для червячных моделей можно найти в каждой специализированной торговой точке или вырезать самому, то керамические вкладыши подходящей конструкции и размера при отсутствии их в комплектации трудно обнаружить в торговой сети и во многих случаях придется менять буксу полностью из-за отсутствия нужных деталей.

Внутреннее устройство однорычажного смесителя с картриджем

Ремонт смесителя своими руками

Наверное, каждый человек сталкивался с ситуацией, когда обнаруживал на полу ванной неизвестного происхождения лужу. Внимательный человек тут же находил маленькую струйку воды, стекающую со смесителя.

Все, нужно вызывать сантехника…

Или попытаться отремонтировать смеситель самостоятельно.

Кухонный смеситель

Со смесителем, который стоит на кухне все более-менее понятно. Это простейший вид смесителя.

Заменить ее можно следующим способом.

Перекрываем воду при помощи шаровых кранов.
При помощи отвертки снимаем «барашки» с кранов смесителя.
Рожковым ключом выкручиваем краны из смесителя.
Меняем прокладку на новую.
Вкручиваем кран на место, предварительно намотав на резьбу уплотнительную ленту.

Последнее действие позволит избежать протечек в кухонном смесителе по резьбе.

Смеситель для ванной

Сложнее устранить неисправности в смесителе для ванной.

Попробуем разобраться в этом вопросе.

Прежде всего, смесители в ванной бывают двух видов:

Однорычажные смесители
Смесители с двумя вентильными головками.

Каждый вид смесителя имеет свои достоинства, недостатки, а, значит, и свои особенные дефекты.

Поломки однорычажных смесителей

Начнем с поломок однорычажных смесителей.

К ним относятся:

Протечка смесителя.
Слабая струя воды.
Одновременное поступление воды в слив и в душевую сетку.
Отказ в работе кнопочного переключателя.
Течь в районе кнопки кнопочного переключателя.

Протечка смесителя

Чаще всего причиной этой неисправности является небольшая соринка, которая оказалась в механизме смесителя. Соринка может оказаться между шариком и шаровой гильзой или между дисками затвора.

В этом случае необходимо заменить картридж.

Как это сделать:

Необходимо удалить декоративную заглушку рычага переключения воды.
Выкрутить фиксирующий винт под заглушкой.
С корпуса смесителя демонтировать рычаг переключения.
Заменить картридж.
Смеситель собрать.

Слабая струя воды

Причиной этой неисправности может быть засор аэратора.

Аэратор нужно выкрутить.
Сеточку аэратора необходимо продуть и промыть с обеих сторон.
Восстановить исходное положение.

Одновременное поступление воды в слив и в душевую сетку

Причин этой неисправности может быть несколько, но основной чаще всего является износ прокладок в золотниковом переключателе.

Эту неисправность можно устранить только путем замены прокладок и колец.

Единственная проблема такого ремонта – резиновые кольца для золотника — редко встречаются в свободной продаже. Вместе со смесителем обычно продается запасной комплект. Но, если он не сохранился, то в качестве временной меры можно вырезать такие кольца самостоятельно. Для этой цели подойдет любая плотная резина. Но служить долго такие кольца не будут.

Отказ в работе кнопочного переключателя

Причина такой неисправности – поломка пружины. Значит, для того чтобы неисправность эту устранить, достаточно заменить пружину. Диаметр новой пружины необходимо подобрать немного меньшего размера.

Течь в районе кнопки кнопочного переключателя

Причина неисправности – поврежденный сальник. Его просто необходимо заменить. Сальники купить можно в любом строительном магазине. В инструкции по эксплуатации смесителя обычно описана стандартная процедура такой замены.

Как видите, ремонт смесителя для ванной – не такая уж сложная операция. Даже если смеситель этот однорычажный.

Поломки смесителей с вентильными головками

Этот дефект устраняется путем замены уплотнительной прокладки.

Поломка переключателя «душ — излив» Механизм переключения прост. Если такая поломка произошла, то при разборке смесителя, можно сразу же выявить сломавшийся элемент и заменить его.

Подтекание воды из крана

Причин тут может быть две:

Износ прокладок
Дефект обработки конической пробки.

И ту и другую причину можно устранить, разобрав смеситель и заменив испорченные элементы.

Ремонт смесителя не займет у думающего человека много времени. Нужно просто включить логику, открыть инструкцию и немного поработать руками. Это не так трудно, как кажется.

Типы и смесителей и их конструкции

Для того чтобы выполнить ремонт смесителя для ванной с душем, вовсе не обязательно вызывать сантехника. Любой кран легко разбирается на части. Если человек разберется в его устройстве, то и ремонт смесителя для ванны с душем будет быстрым и эффективным.

Чтобы узнать, как починить смеситель, необходимо разобраться в том, какие детали той или иной конструкции отвечают за неисправности.

Выделяют три основных категории смесителей для ванной с душем:

Вентильные. Этот тип известен на протяжении многих десятилетий. Конструкция состоит из гусака и двух вентилей. В старых моделях двухвентильных смесителей с червячной передачей установлены резиновые прокладки, деформация которых и приводит к протечкам. Новые модели оснащены механизмом кран-буксы с керамическими дисками. В их центре просверлены отверстия. При повороте вентиля отверстия совпадают – так вода попадает в излив.
Рычажные. Однорычажные смесители отличаются наличием картриджа, где смешивается вода. Снизу картридж зафиксирован на корпусе гайкой, а в верхней части установлен шток, на котором крепится рычаг. Рычагом регулируют подачу и температуру воды.
Сенсорные. Управляются при помощи фотоэлемента, отвечающего за включение и выключение воды. Как правило, ремонт такого смесителя доверяют профессионалам, так как замена датчиков требует наличия специальных навыков.

Смесители для ванной отличаются от прочих наличием переключателя ванна-душ, которые также делятся на несколько видов.

Как предупредить неисправности?

Состояние смесителя и срок его службы зависит от нескольких факторов:

качества водопроводной воды;
правильного монтажа системы водопровода,;
качества конкретной модели смесителя.

Недорогие смесители могут выглядеть привлекательно, но срок их эксплуатации невелик. Корпус и внутренний механизм, выполненный из некачественных материалов, выходит из строя быстро и часто. Качество воды и устройство водопроводной системы – взаимозависимые факторы. Как только огрехи в монтаже труб становятся очевидными, их необходимо немедленно устранить.

Наличие фильтров грубой очистки может заметно увеличить срок эксплуатации однорычажного смесителя. Не стоит пренебрегать этим полезным устройством. Жесткость воды необходимо учитывать еще на этапе покупки прибора. На упаковке и/или в паспорте смесителя указано, на какую жесткость воды рассчитано изделие. Следует соотнести эти данные со сведениями о качестве воды в собственном доме.

Аэратор – еще один полезный фактор, способный положительно повлиять на состояние смесителя. Устройство рассекает поток воды на отдельные струи, что визуально увеличивает объем потока. Это позволяет уменьшить количество воды, поступающее через смеситель, что приводит к экономии воды и ресурса устройства.

Замена механизма переключения душ/излив

Шаровые переключатели самые надёжные, но, к сожалению, не ремонтируемые, поэтому если у вас смеситель именно с таким механизмом переключения, и он сломался, то вам придется покупать новый.

Для картриджных, буксовых и эксцентриковых переключателей работы по ремонту будут следующие:

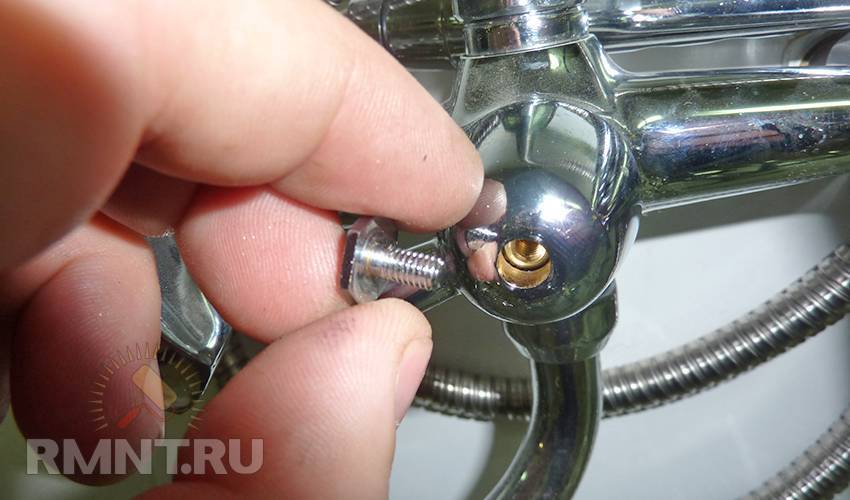

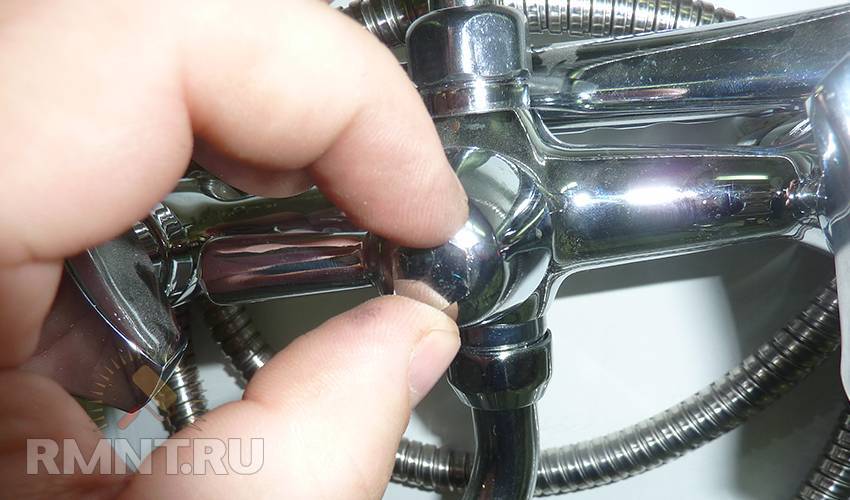

1. Демонтируем декоративную заглушку на ручке переключения. В некоторых смесителях необходимо с помощью обойного ножа вынуть заглушку и отверткой вывернуть крепёжный винт, который она закрывала.

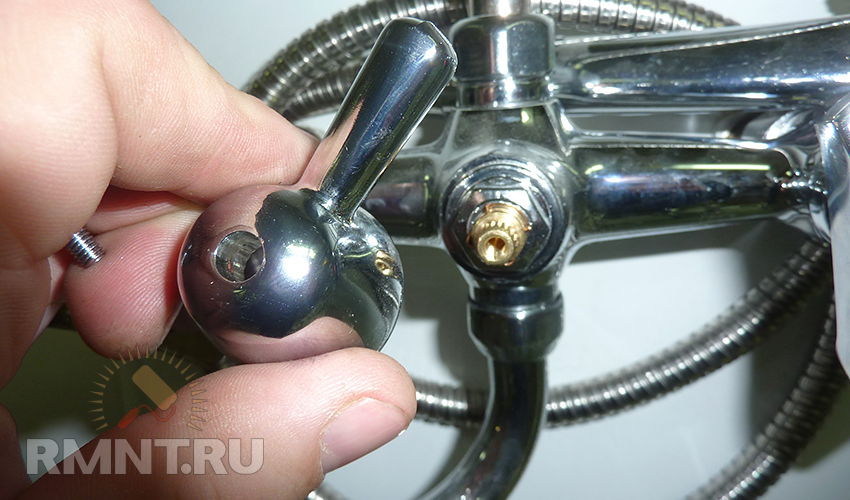

2. Снимаем ручку.

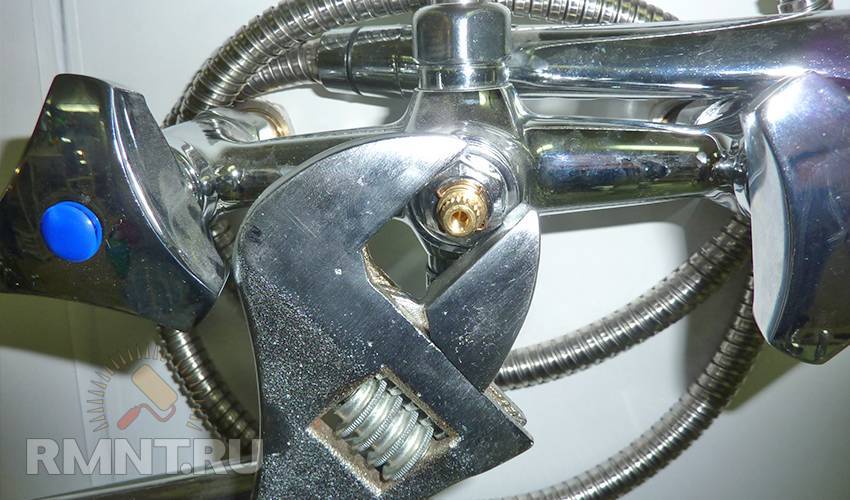

3. Под ручкой находится либо буксовый механизм, либо гайка, крепящая механизм (картридж или эксцентрик). Отворачиваем.

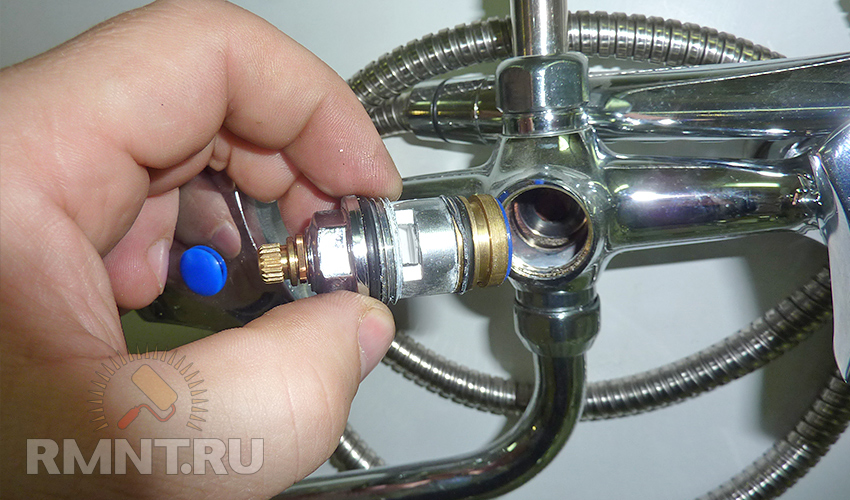

4. Вынимаем механизм. Буксовый или картриджный вынимаются целиком. У эксцентриковых вынется только одна часть — сам эксцентрик.

5. Для полного демонтажа эксцентрикового переключателя необходимо вынуть его внутреннюю часть. Для этого руками отворачиваем гайку излива.

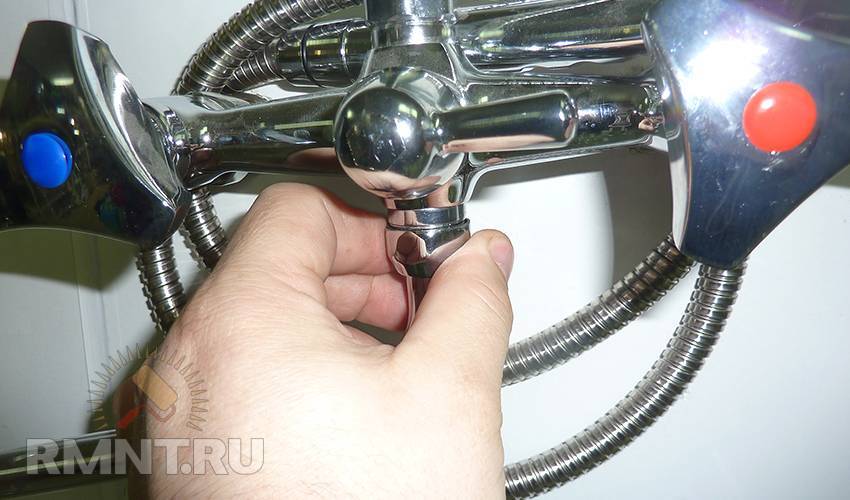

6. Снимаем излив вниз.

7. Под гайкой обнаружится съёмная часть корпуса. Её придётся отвернуть. Сделать это очень непросто. Оберните эту часть тканью, чтобы в процессе демонтажа не повредить хромированное покрытие, и с помощью газового (не разводного) ключа за сам корпус отворачиваем эту деталь.

8. Если вам удастся это сделать, то из корпуса легко извлечётся внутренняя часть механизма. В целом он будет выглядеть приблизительно так:

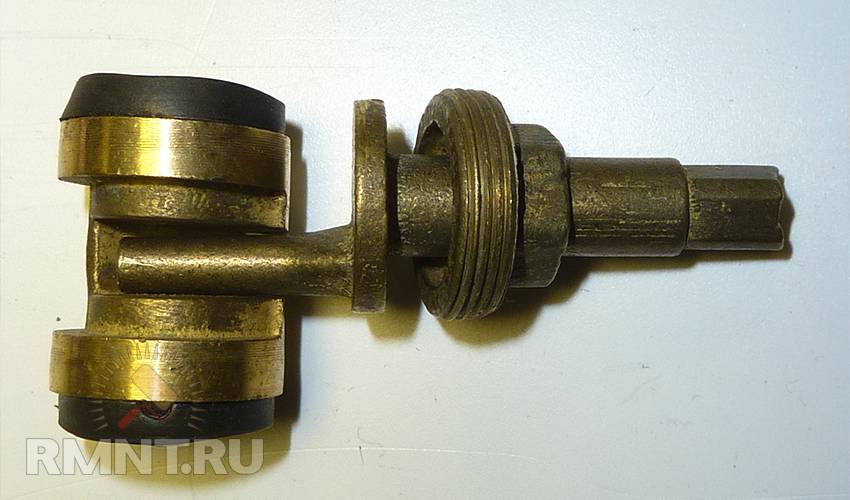

Справа — эксцентриковая часть, отворачивается первой, слева — внутренняя. Если вынуть внутреннюю часть не удаётся, то придётся менять смеситель.

9. После демонтажа, по полученным образцам в магазине покупаем нужные запчасти и в обратной последовательности описанным работам собираем смеситель.

Для замены отдельного блока переключения его необходимо полностью отсоединить от смесителя.

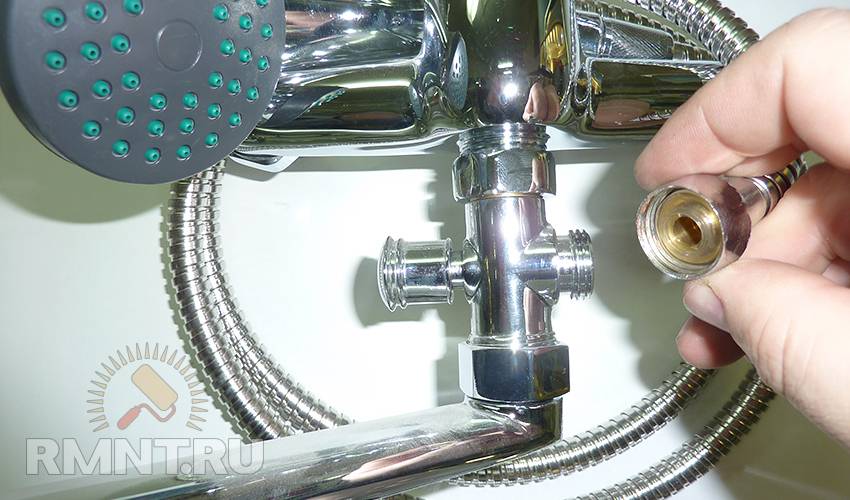

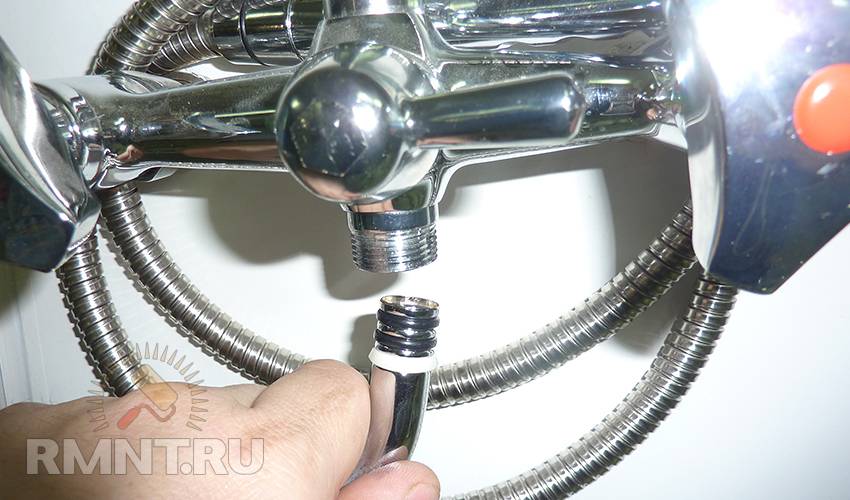

1. Руками откручиваем душевой шланг.

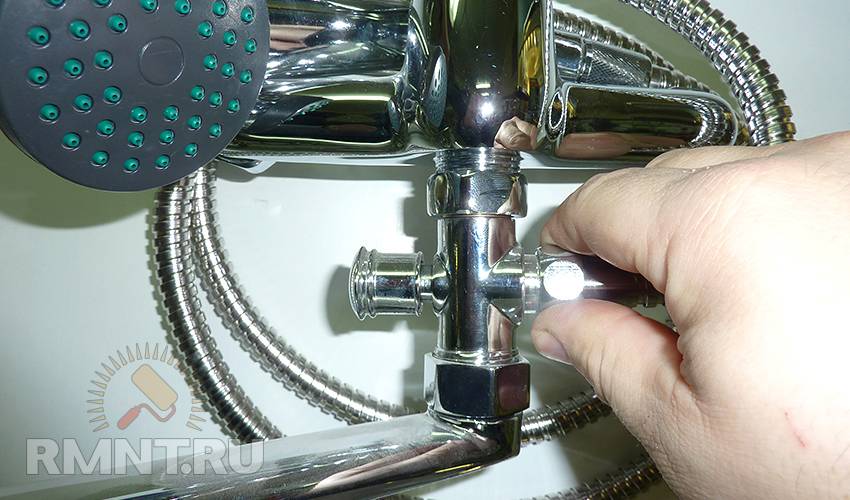

2. Отворачиваем верхнюю гайку крепления механизма с корпусом смесителя.

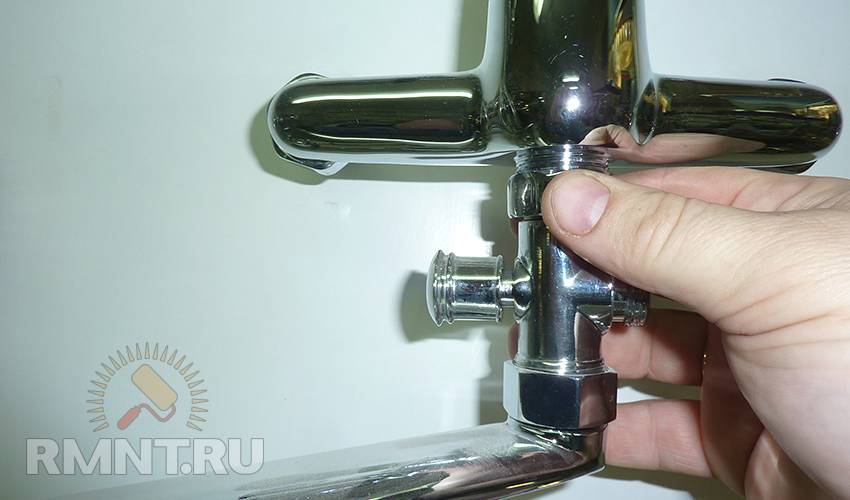

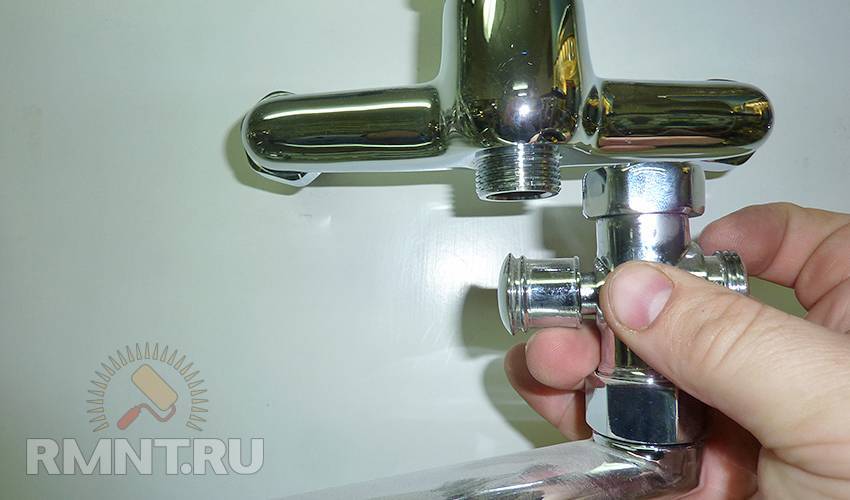

3. Снимаем механизм с изливом.

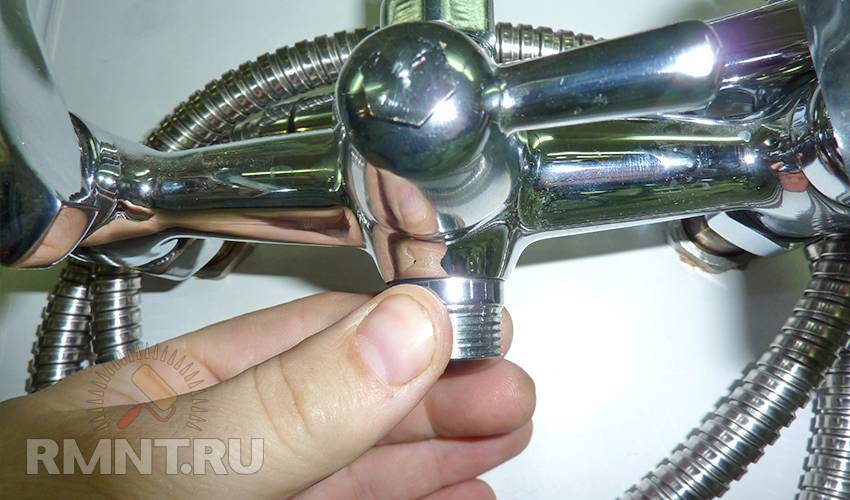

4. Отворачиваем гайку излива.

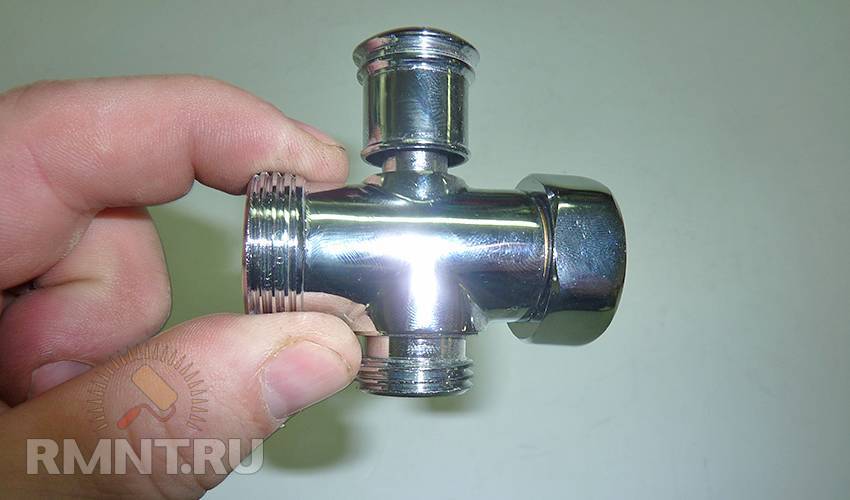

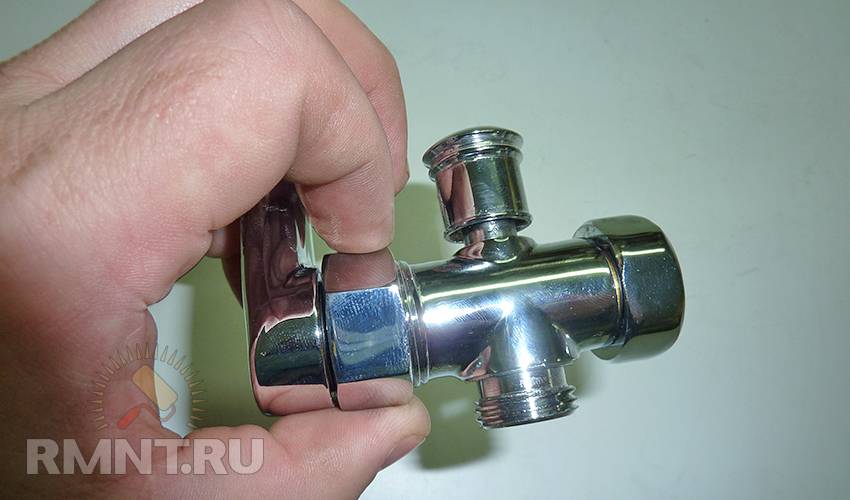

5. В итоге получаем механизм переключения.

6. В магазине покупаем новый механизм и устанавливаем на смеситель.

Полезные советы

При покупке следует обратить внимание на внешнее хромовое покрытие, у некачественных изделий оно часто плохого качества.
Смесители из латуни являются качественными изделиями. В ее состав входит медь и цинк

Чем больше меди в сплаве, тем больше вероятность, что изделие будет служить долгое время. Рекомендуется покупать именно такие устройства.

Чтобы правильно сделать монтаж эксцентриков, следует подмотать их уплотнительной летной. Потребуется не менее 8 витков изоленты (многое зависит от толщины и плотности).
Закручивая гайки, не рекомендуется их перетягивать, чтобы не испортить прокладки.
Чтобы проверить, нет ли течи, после закручивания эксцентриков рекомендуется включить воду. Если нет никаких протеканий, то можно продолжить работу.
Краны, у которых поворачивается гусак, могут монтироваться на разных высотах от 15 до 45 см от борта ванны. Установку нужно проводить таким образом, чтобы хватило длины душевого шланга.
Ручной гибкий душ необходим, и только пользователь может подобрать его оптимальную длину.

Инструменты, которые требуются:

электрическая дрель;
молоток;
плоскогубцы;
разводной ключ;
кусачки.

Фазы работы по установке смесителя:

прикручивание эксцентриков;
установка главного корпуса;
монтаж излива;
монтаж душа;
тестирование.

Из изложенного видно, что монтаж смесителя несложен. Если точно следовать предложенной инструкции, то все работы можно выполнить за полдня. В случае же, если нет ни минимальных навыков работы с сантехникой, ни желания разбираться с ее устройством и ремонтом, всегда можно поручить выполнение этих задач профессионалам.

О том, как ремонтировать смеситель для ванной с душем, смотрите в следующем видео:

Крепление держателя для душевой лейки

Каким способом крепить держатель на стену, зависит от того, из какого материала она сделана. Если это бетон, то потребуются дюбели и шурупы. Этапы установки:

Разметить расположение крепежей на стене. Для этого подойдет карандаш или маркер. Держатель нужно приставить к месту установки на нужной высоте и сделать отметки через отверстия для крепежей. Чтобы сверло не скользило по поверхности кафеля, нужно слегка повредить гладкое покрытие плитки при помощи самореза или победитового сверла. Его следует поставить в центр отметки и подбить молотком.
Просверлить отверстия и вставить в них дюбели.
Закрепить держатель для лейки саморезами.

Установить держатель в стену из гипсокартона, облицованную кафелем, сложнее — нужно знать расположение стоечного профиля или смонтировать его заранее, на этапе сооружения перегородки. Только в этом случае гарантируется надежность фиксации держателя. Первые два этапа установки в гипсокартон аналогичны креплению на бетонную стену. Просверлить нужно только плитку и слой клея. Держатель в этом случае крепится на саморезы по металлу с мелкой резьбой.

На этом самостоятельная сборка и установка крана в ванной завершена. Остается повернуть вентиль подачи воды, и использовать прибор по назначению. Если все работы выполнены правильно, то кран не будет протекать долгое время.

Ремонт вентильных смесителей

Проще всего отремонтировать запорные механизмы, кран-буксы старых смесителей. Для начала необходимо запастись следующим инструментом: разводной или гаечный ключ на 18, шлицевая (плоская) отвертка и строительный нож. Это самый минимум инструмента для ремонта крана, который обычно имеется в каждом доме. Подручные средства использовать не рекомендуется, ведь вы можете повредить резьбу и прочие элементы смесителей.

В первую очередь при помощи отвертки снимается заглушка, закрывающая крепежный винт вентиля («барашка»). Затем откручиваем винт и снимаем «барашек». После разводным или гаечным ключом аккуратно вывинчиваем кран-буксу против часовой стрелки, не забыв перед этим перекрыть холодную и горячую воду. В нижней части кран-буксы установлена резиновая прокладка, которую, собственно, нужно заменить. Она крепится при помощи винта, открутив который, вы сможете удалить прокладку.

Затем на ее место ставится новая, подходящая по размерам прокладка и зажимается винтом. На старых механизмах также есть пластмассовая прокладка, которая предотвращает подтекание воды между корпусом смесителя и кран-буксой. Если она повреждена, ее также следует заменить. После ремонта вкручиваете кран-буксу в корпус и зажимаете ее до упора, прилагая не очень большое усилие. Потом устанавливаете «барашек», крепите его винтом и ставите заглушку.

Сориентированы они по пазам в корпусе кран-буксы. Вынув руками резиновую прокладку, можно достать и керамические, только запомните в каком положении они находятся. Ведь если вставить керамические прокладки с неправильной ориентацией отверстий, то кран, хоть и будет работать, но в непривычном вам направлении. То есть открываться вода будет по часовой стрелке, а закрываться — против.

На поворотном штоке есть ограничительный винт, который регулирует угол поворота керамических прокладок. Если его выкрутить, то шток можно вынуть с внутренней стороны корпуса и, при необходимости, заменить резиновую прокладку, из-за износа которой вода может протекать из-под «барашка» при открытом кране. Строительным ножом аккуратно срезается старая прокладка и на ее место устанавливается новая. Затем шток ставится на место и вкручивается ограничительный винт.

Замена керамических прокладок необходима очень редко, так как они слабо изнашиваются. Но если они повреждены, то заменить их не составит труда.

Еще одна прокладка находится на корпусе возле резьбы. Она предотвращает протекание воды между корпусом смесителя и буксой. Заменив необходимые прокладки, можно собирать смеситель. Кран-букса вкручивается руками до упора и зажимается «барашком» или ключом буквально на два оборота. После чего поджимается зажимная гайка и устанавливается «барашек» с креплением винтом и установкой заглушки.

Проблемы и решения

Теперь давайте более развернуто разберем типичные поломки каждого механизма и то, как они устраняются своими руками в бытовых условиях.

Пробковый

Типичных проблемы, как мы помним, две:

Большое усилие переключения. Причиной чаще всего бывает перетянутая накидная гайка, фиксирующая пробку в корпусе смесителя. Достаточно лишь слегка ослабить ее; кроме того, на наружную поверхность вынутой из корпуса пробки можно нанести слой силиконовой сантехнической смазки.

Сейчас пробковые переключатели можно встретить в стилизованной под ретро сантехнике.

Течь по штоку. Причина нами уже упоминалась: это неравномерный износ трущихся поверхностей. Исправить положение поможет опять-таки слой силиконовой смазки: она не только уменьшит усилие, необходимое для поворота рычага, но и заполнит все микроскопические пазы и царапины между металлическими деталями.

Кнопочный

Кнопочный переключатель душа тоже имеет несколько типичных проблем.

Клапан не держит воду. Как правило, причина – в избыточно жесткой воде: известковые отложения со временем заставляют резину клапана утратить эластичность, образуют неровные наросты на ней и седле. На короткое время поможет старательная чистка самого клапана и седла Белизной, Доместосом или любым другим удаляющим известь средством; если резина стала откровенно жесткой, клапан со штоком меняется полностью.
Течь по штоку.

То, как выполнить ремонт кнопочного переключателя душа в смесителе в этом случае, зависит от типа уплотнения штока:

Резиновое колечко придется заменить. Новый уплотнитель несложно найти в составе набора прокладок в любом магазине сантехники.

Набор кольцевых прокладок.

Сальниковую набивку достаточно набить заново, подтянув сальницу с умеренным усилием.

Кнопка самопроизвольно возвращается в исходное положение при небольшом напоре воды. Проблема связана с избыточно тугой возвратной пружиной. Достаточно откусить один-два ее витка – и все придет в норму.

Возвратная пружина видна на этом снимке.

Кнопка не возвращается в исходное положение при отключении воды. Причина – слишком плотное уплотнение штока. Под резиновое колечко достаточно нанести немного силиконовой смазки; в конструкции с сальниковой набивкой нужно ослабить гайку – сальницу.

С бочонком

Смеситель не переключается на душ при повороте рычажка.

Причиной могут стать:

Отломанный избыточно большим усилием выступ эксцентрика. Признак – свободный поворот рычажка без всякого видимого эффекта. Лечится только заменой эксцентрика.
Утратившая эластичность или сорванная прокладка на бочонке. Признак неисправности – нормальный ход рычага с умеренным усилием; вода при этом переключается лишь частично. Поможет замена прокладки и, иногда, фиксирующего ее винта.
Износ бочонка или направляющих в корпусе смесителя: бочонок встает наперекос и заклинивается в промежуточном положении. Признак – ограниченный ход рычага. Лечится заменой бочонка или, куда чаще, полной заменой смесителя при изношенных направляющих его корпуса.

В случае течи по штоку инструкция та же, что для кнопочного переключателя: заменить резиновый уплотнитель или заново набить сальник.

Здесь хорошо видно колечко уплотнителя.

Шаровый

Как уже упоминалось выше, керамический переключатель для душевой кабины или ванны практически никогда не выходит из строя из-за естественного износа. Причиной поломки может стать лишь попытка провернуть рычаг при заклиненных окалиной или песком пластинах.

Если поломка все-таки произошла, картридж переключателя меняется полностью. Цена этого изделия не превышает 200 рублей; для замены достаточно снять рычаг переключателя и отвернуть гайку под ним.

На фото – картридж переключателя.

Лейка

Раз уж мы затронули ремонт смесителя в ванной, будет логичным упомянуть еще одну проблему – неисправность душевой лейки, при которой вода поступает лишь из части отверстий в ней.

Причина – песок и известковые отложения, забившие отверстия. Достаточно разобрать лейку и вытряхнуть песок или промыть отверстия той же Белизной или Силитом (кислотным моющим средством).

Единственная проблема этого несложного ремонта – разборка лейки в том случае, когда крепежа в пределах видимости не наблюдается.

Здесь могут помочь две небольшие хитрости:
