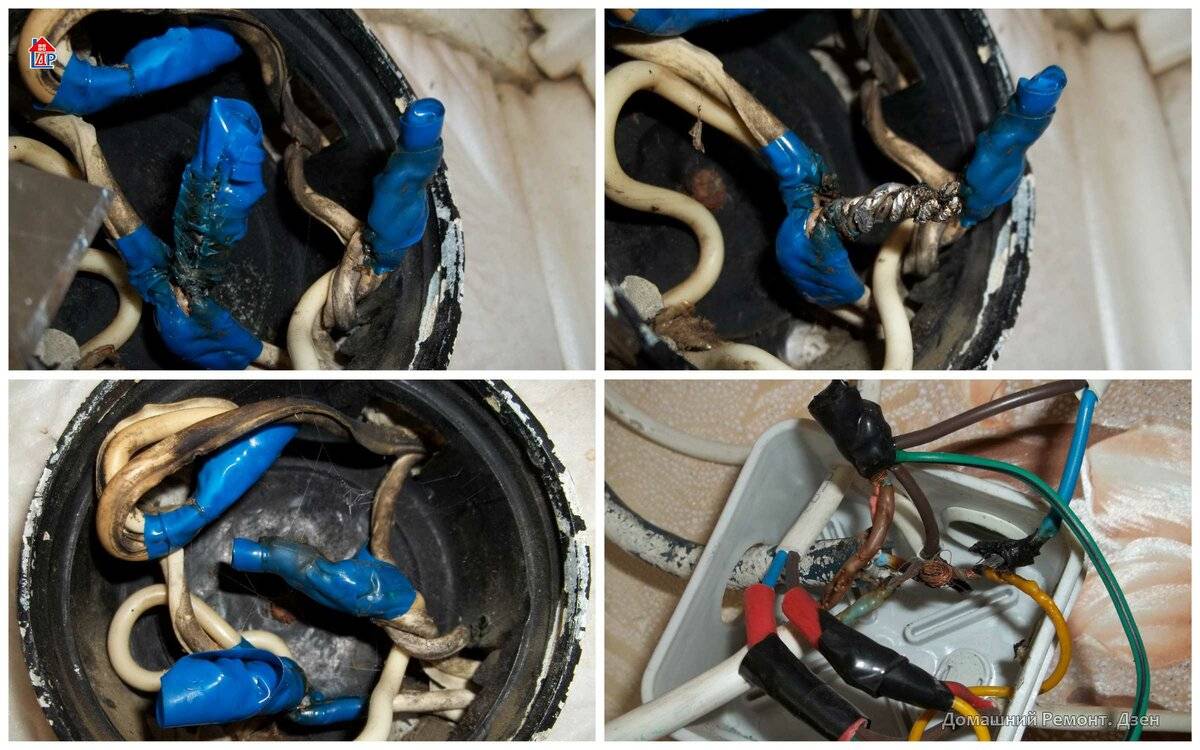

Испытание временем: чем лучше изолировать соединения в распредкоробках

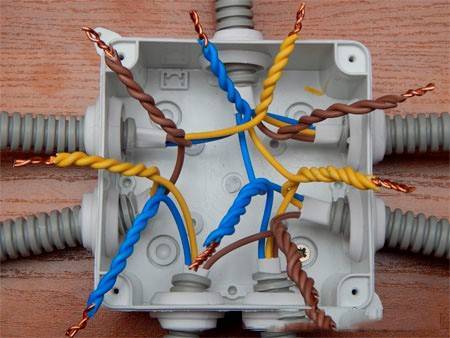

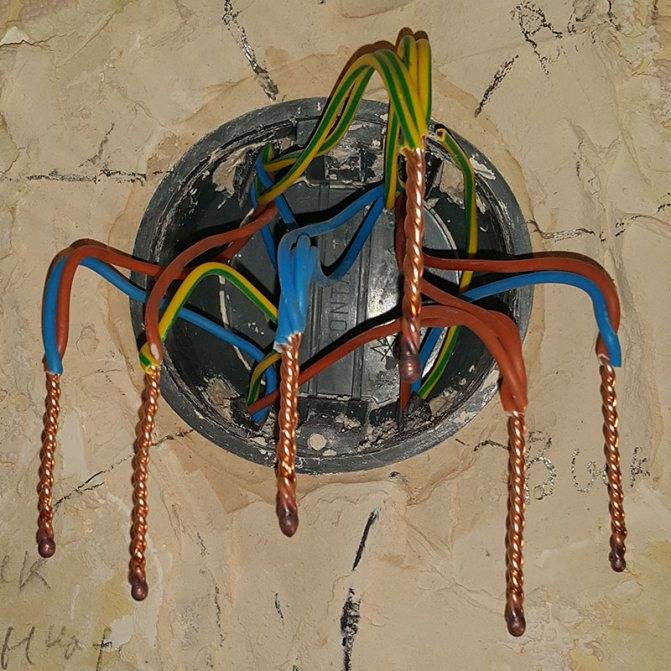

Cколько проводов можно скручивать в одну скрутку

В настоящее время, простая скрутка проводов как вид соединения в электрике — запрещена. Но при этом, она нередко используется для большей надежности контакта при других вариантах соединений, например при сваркае проводников.

Ранее я уже рассказывал о всех разрешенных способах соединения проводов при монтаже электропроводки. Для по-настоящему надежного и долговечного соединения, которое пройдёт любую проверку, обязательно выбирайте один из них.

Сейчас же я подробнее расскажу о том, сколько проводов можно скручивать вместе. Более того, вы узнаете простое правило, следуя которому легко определите нужное количество проводов любого сечения для скрутки.

И, при желании, можно скручивать вместе хоть 50 жил, но делать этого я крайне не рекомендую, сейчас расскажу почему.

Многие профессиональные электромонтажники, скажут вам буквально следующее: «Правильная скрутка медных проводов, при прокладке электрики, сама по себе достаточно надежна и без использования дополнительных сжимов, сварки, клеммников или гильз».

И вы обязательно услышите истории из практики, когда вскрывается распределительная коробка в квартире, которой несколько десятков лет, а там соединения выполнены через обычные скрутки. При этом они, как и вся остальная электропроводка, в состоянии близком к идеальному.

Этому есть простое объяснение — правильная скрутка проводов, подразумевает равномерную их свивку, с нужным усилием, достаточной длины, с использованием правильной изоляции и т.д.

Всё это в комплексе даёт надежный долговечный контакт, который не требует дополнительных ревизий для протягивания. На как вы понимаете, чтобы делать профессиональные скрутки жил кабелей, нужен определенный опыт и навыки. Нарушение технологии приводит к плохому контакту. Такое соединение просто опасно, оно может греться и быть источником возгорания.

По этой же причине есть и ограничение по количеству проводов, которые можно скручивать в одну скрутку. Добиться качественной скрутки большого количества жил проводов без опыта практически невозможно.

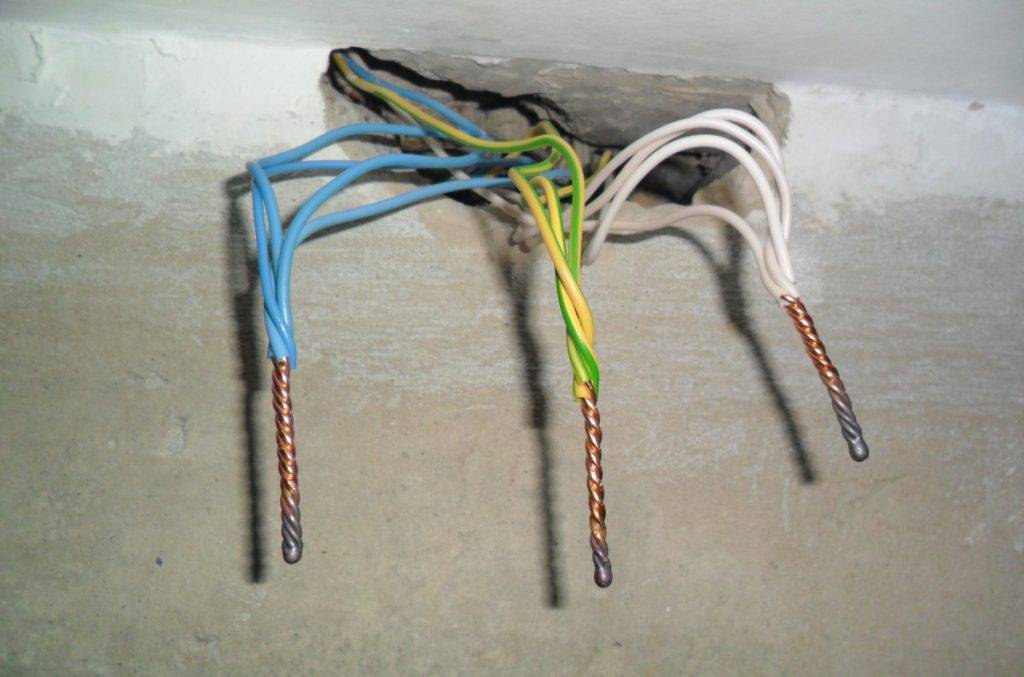

Сколько проводов должно быть в скрутке

Чаще всего, рекомендуется собирать не более 6ти жил сечением 2,5мм.кв. в одну скрутку, а лучше, особенно если мало опыта, не более 4х. Кабели с таким сечением применяются в квартирах для розеточных групп.

Проводников сечением 1.5мм.кв., используемых для освещения, можно взять и больше. А кабели, идущие на электроплиту, с сечением жил 6мм.кв, как вы понимаете даже шесть штук аккуратно соединить на скрутку без опыта очень тяжело.

Чтоб не заучивать максимально рекомендованное для скруток количество проводов:

Есть простое правило:

Суммарное сечение всех жил в скрутке не должно превышать 16 мм.кв, а общее количество проводов 6ти штук

Стандартные распределительные коробки, чаще всего имеют до 6ти мест ввода кабеля, соответственно скруток с большим количеством проводников обычно не получается.

Официальных нормативов, которые бы ограничивали количество проводов в одной скрутке нет.

И, при желании, можно скручивать вместе хоть 50 жил, но делать этого я крайне не рекомендую, сейчас расскажу почему.

Многие профессиональные электромонтажники, скажут вам буквально следующее: «Правильная скрутка медных проводов, при прокладке электрики, сама по себе достаточно надежна и без использования дополнительных сжимов, сварки, клеммников или гильз».

И вы обязательно услышите истории из практики, когда вскрывается распределительная коробка в квартире, которой несколько десятков лет, а там соединения выполнены через обычные скрутки. При этом они, как и вся остальная электропроводка, в состоянии близком к идеальному.

Этому есть простое объяснение – правильная скрутка проводов, подразумевает равномерную их свивку, с нужным усилием, достаточной длины, с использованием правильной изоляции и т.д.

Всё это в комплексе даёт надежный долговечный контакт, который не требует дополнительных ревизий для протягивания.На как вы понимаете, чтобы делать профессиональные скрутки жил кабелей, нужен определенный опыт и навыки. Нарушение технологии приводит к плохому контакту. Такое соединение просто опасно, оно может греться и быть источником возгорания.

Именно поэтому было принято решение запретить все скрутки при соединении проводов. Остальные методы гораздо легче контролируются и прощают некоторые ошибки при монтаже. Таким образом повышается общая безопасность электрики.

По этой же причине есть и ограничение по количеству проводов, которые можно скручивать в одну скрутку. Добиться качественной скрутки большого количества жил проводов без опыта практически невозможно.

Основные правила безопасности

Тем умельцам, которые подобную процедуру предпочитают выполнять исключительно самостоятельно, рекомендуется следовать таким требованиям:

1. Изолировать можно только те провода, которые отсоединены от источника питания (электророзетки, трансформатора и т.д.). Расположенный в распределительном щитке выключатель должен быть непременно отключен;

2. Надежную изоляцию места соединения обеспечат только те материалы, которые отвечают нормам ПУЭ и проверены испытаниями согласно ГОСТ. В результате исследований свойств таких материалов проверяется их электрическая прочность, устойчивость к повышенным температурам и степень воспламеняемости;

3. Использование в качестве изоляционного материала скотча является недопустимым. Его изоляционная способность является достаточно слабой.

Краткий обзор самых распространенных изоляционных материалов и правил изоляции проводов рассмотрим ниже.

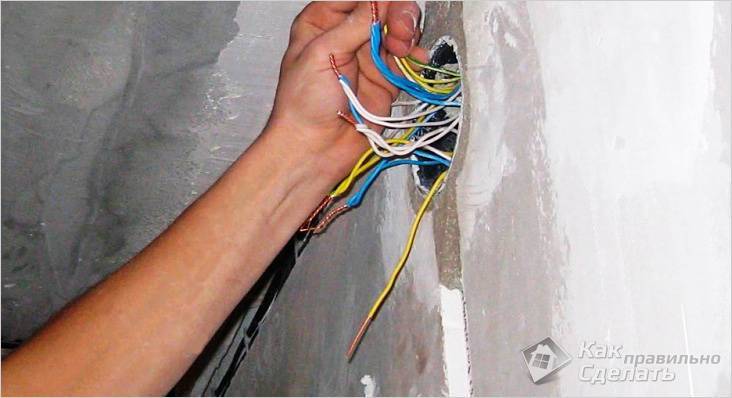

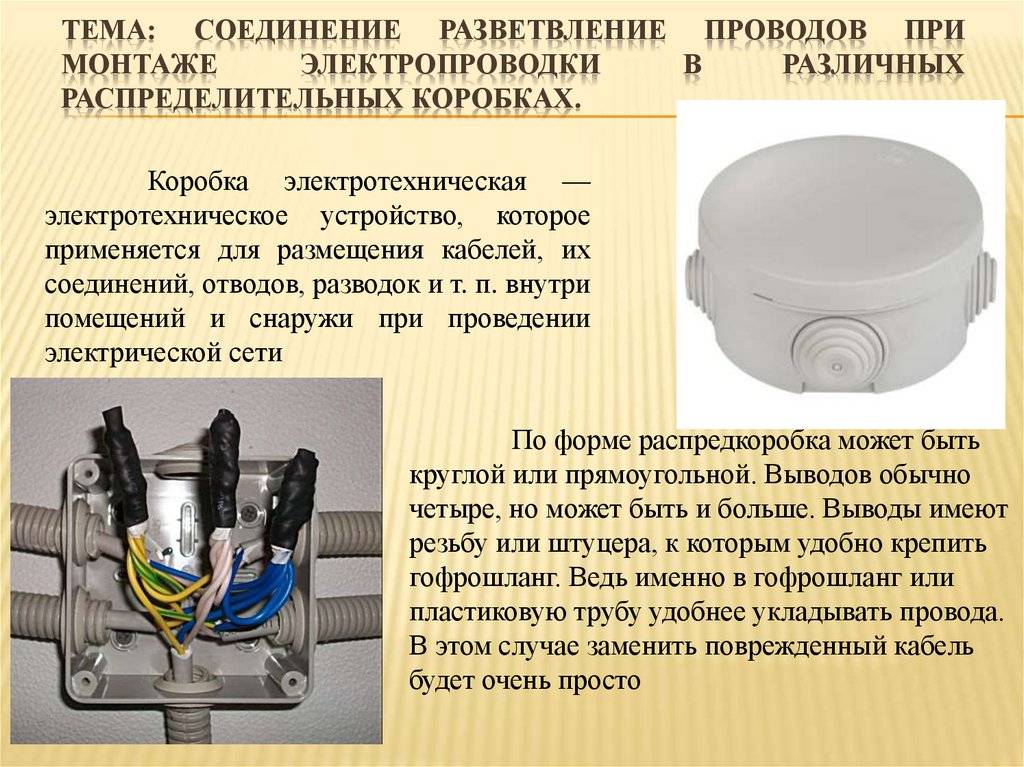

Почему используют распределительную коробку

Соединение проводки в распределительной коробке Бывают случаи, когда при монтаже электропроводки пренебрегают установкой подобных распределителей, считая, что это просто пустая трата времени, так как коробку нужно сначала установить, потом сделать подводку к ней, что приведет к дополнительным трудностям. Проще ведь просто сделать скрутку, заизолировать и банально заштукатурить стену. Но вот тут нужно немного подумать наперед, так как в таком случае упускаются важные моменты:

• Нет свободного доступа к проводам. К примеру, если у вас в комнате не работает розетка или пропал свет, и после проверки выяснилось, что проблема заключается в отсутствии напряжения. Как произвести проверку? Полностью убирать отделку? Срывать обои, штукатурку чтобы добраться до скрутки? Это испортит ваш ремонт.
• Если вы захотите установить дополнительную розетку. Не всегда удобно подключать ее, прокладывая провода от ранее установленной розетки. Благодаря распределительной коробке вы спокойно можете сделать новые подключения.
• Нормативный документ ПУЭ говорит о том, что «места соединений и ответвлений должны быть доступны для осмотра и ремонта», поэтому пренебрегать установкой подобного распределителя нельзя.
• Отсутствие таких распределителей противоречит нормам пожарной безопасности.

Как видно, распределительный короб играет важную роль. Но ее установка – это только начало. Остается соединить в ней все провода. Как лучше это сделать? Давайте рассмотрим некоторые способы.

Техника безопасности при проведении работ в земле и воде

Советы по соблюдению требований техники безопасности при укладке проводки вне дома:

1. Для обеспечения изоляции проводки, расположенной в сыром грунте или под водой, используют усадочные трубки с нанесенной клеевой подложкой. При нагреве мастика плавится и заполняет щели, для повышения герметичности рекомендуется установить несколько трубок с перекрытием кромок. Для обеспечения максимальной защиты следует использовать кабель с монолитной изоляцией, выводя соединения в сухие точки.
2. При монтаже провода в грунте и использовании распределительной коробки с герметичными вводами следует соединить жилы колодками, а затем заполнить полость силиконовым герметиком. После полимеризации состава установить крышку, провести кабель с коробкой через пластиковую трубу. Внешняя оболочка защитит изоляцию от повреждений грызунами, повысит стойкость электропроводки к сезонному пучению грунта.
3. Для соединения проводки, расположенной под водой, можно использовать муфты с заливкой компаундом. После стыковки жил и монтажа уплотнительных колец в полость заливают состав на полиуретановой основе, который при застывании обеспечивает защиту проводки от влаги и механических повреждений. Альтернативная методика предусматривает использование ленты ЛЭТСАР, которая затвердевает и герметизирует стык.

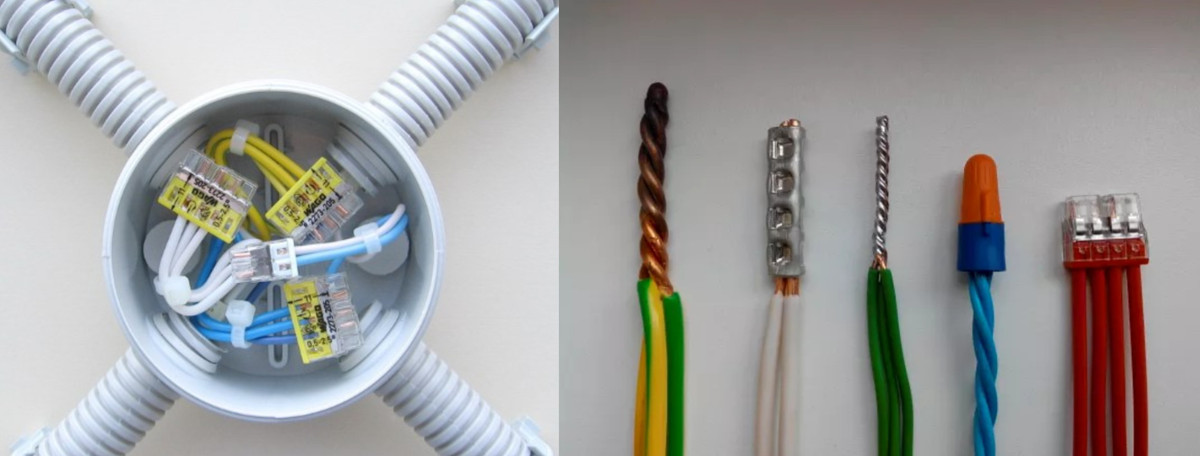

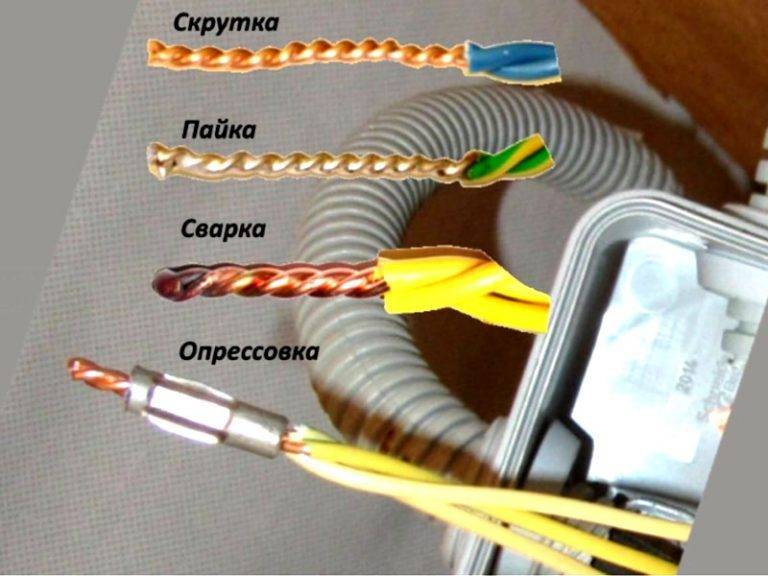

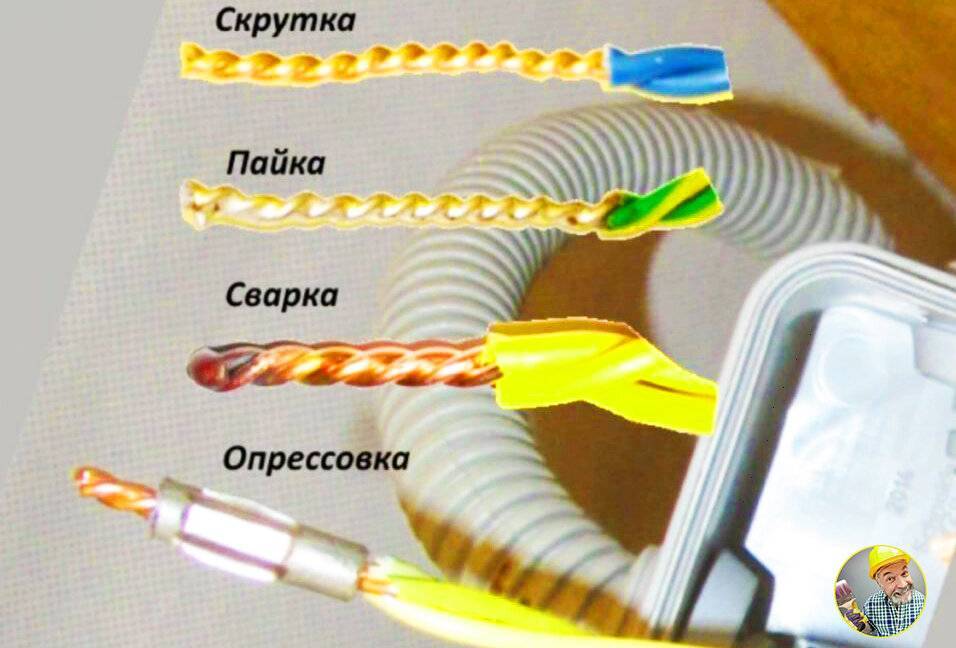

Способы соединения проводов

Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.

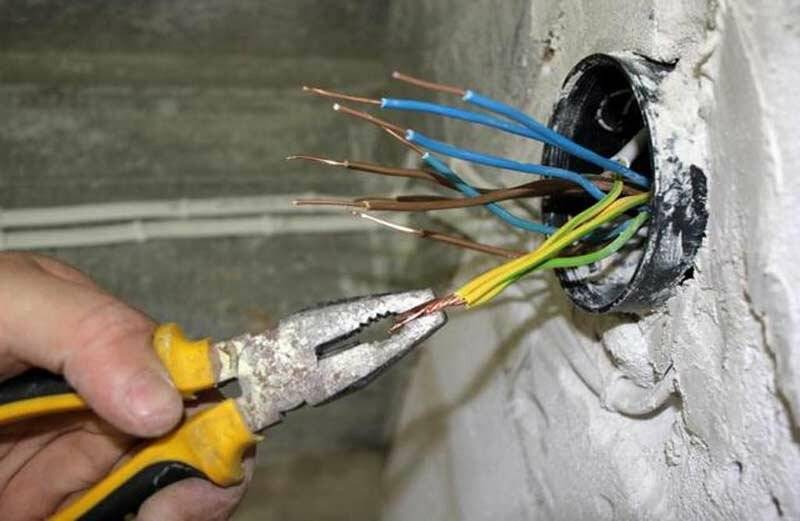

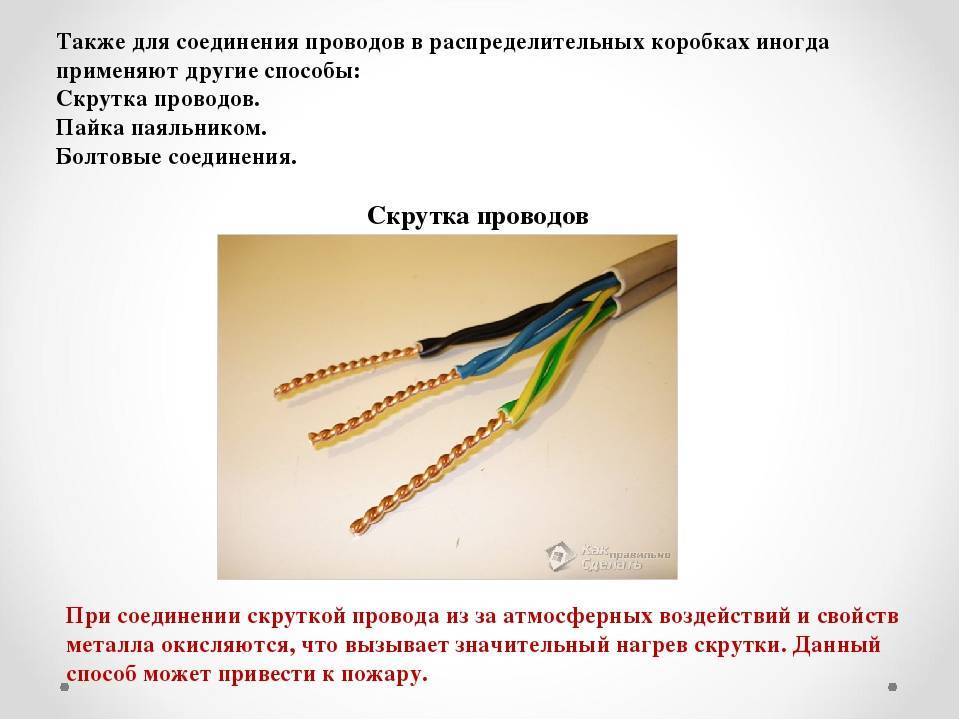

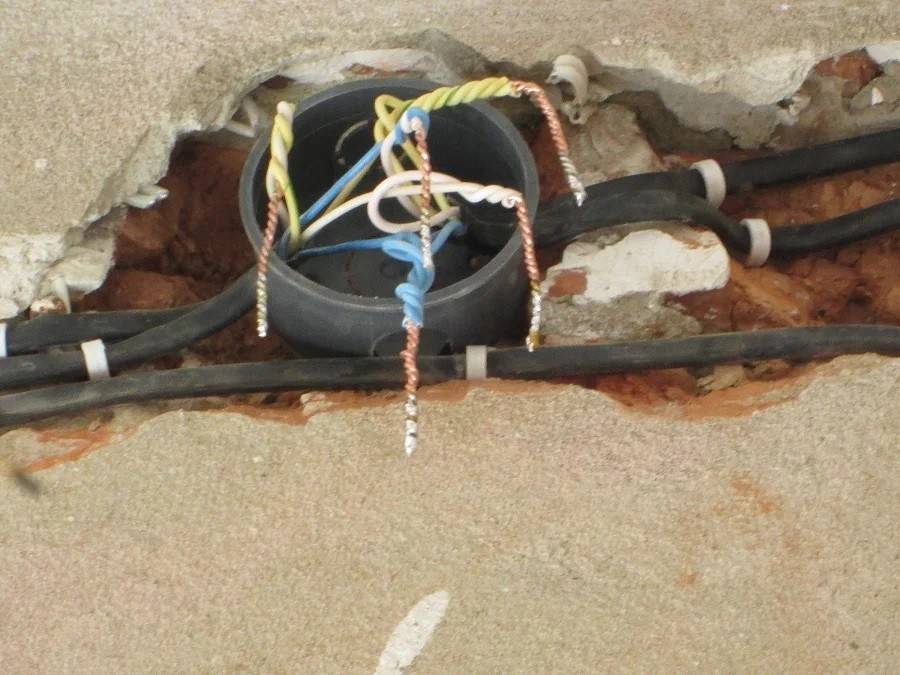

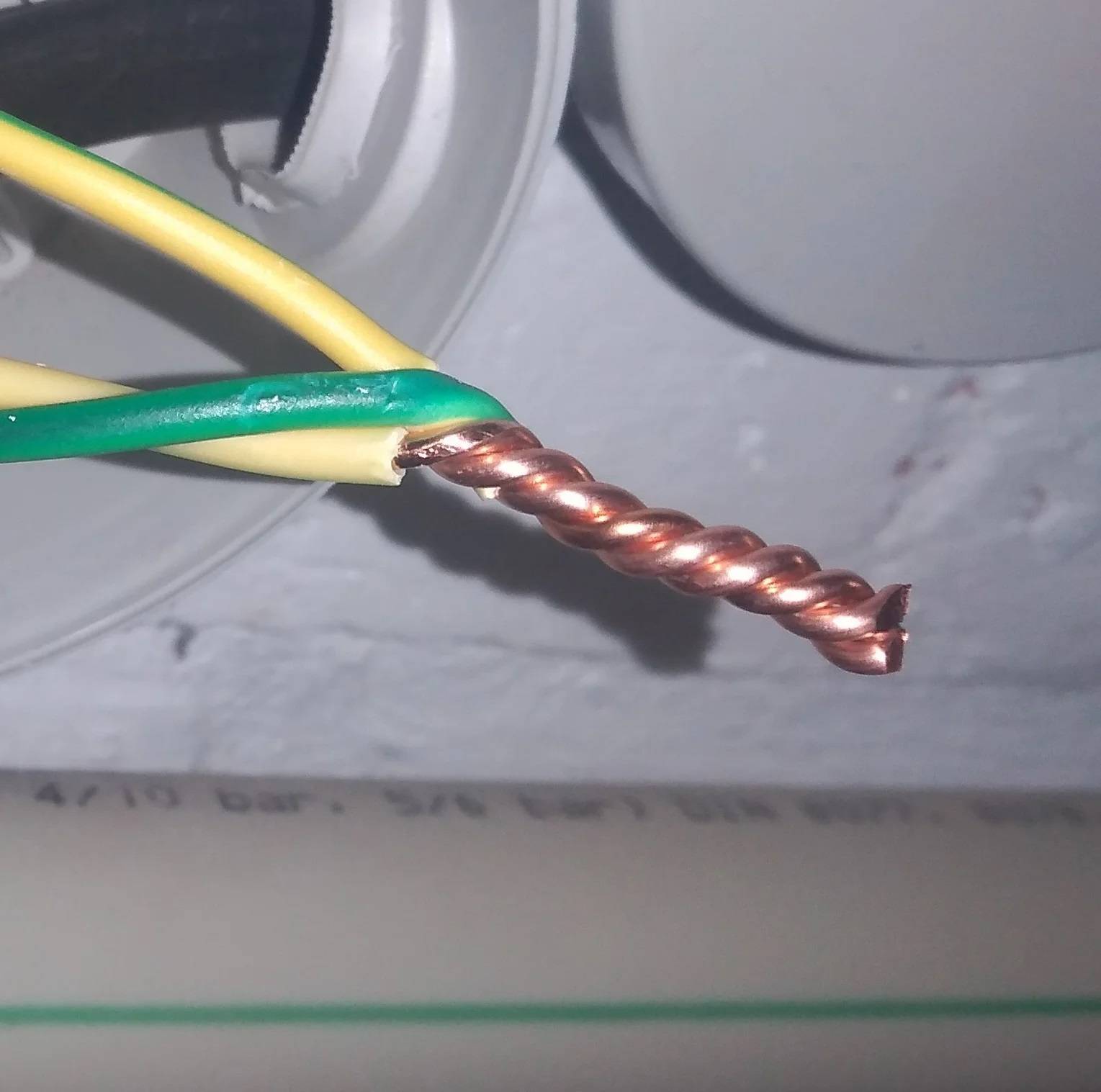

Скрутка

Скрутка

В настоящее время соединение кабелей в распределительных коробках по методу скрутки запрещено – оно считается крайне ненадежным по сравнению с другими существующими вариантами. Выбирая скрутку, вы осознанно принимаете всю возможную ответственность на себя.

Как правильно делать сращивание и ответвление проводов с помощью скрутки

Само соединение выполняется предельно просто: с проводов счищается примерно 10 мм изоляции, а после они аккуратно накручиваются друг на друга. При соединении проводов диаметром до 1 мм выполняем не менее 5 витков, в случае скрутки более «серьезных» кабелей – от 3 витков.

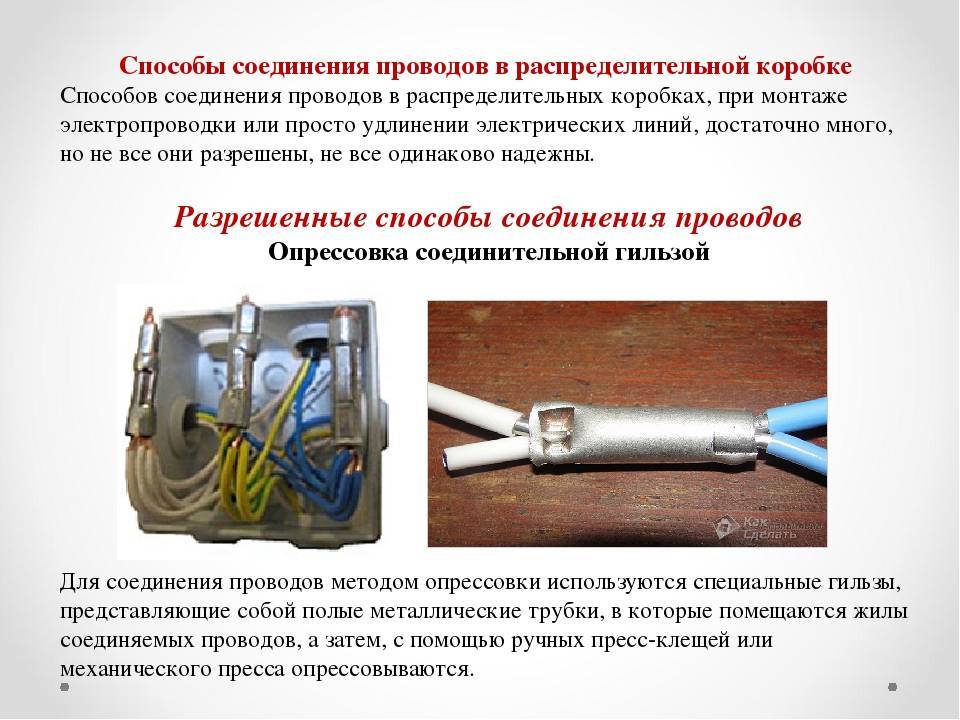

Опрессовка

Инструмент для опрессовки

Популярный вариант соединения. Выполняется с использованием специальной гильзы по размеру пучка проводов. Материал гильзы также должен соответствовать материалу изготовления кабелей.

Для обжима изделия применяются пресс-клещи для опрессовки гильз. Народные умельцы нередко пытаются выполнить обжим с помощью пассатижей, однако профессионалы рекомендуют от такого варианта воздерживаться, т.к. соединение будет не таким надежным.

Работа выполняется в следующем порядке.

Снимаем с проводов изоляцию, ориентируясь на длину используемой гильзы.

Второй шаг

Скручиваем провода в пучок и вводим их в соединитель.

Обжимаем гильзу с проводами пресс-клещами.

Процесс опрессовки

Выполняем изоляцию готового соединения термоусадкой либо обычной изолентой.

Процесс опрессовки

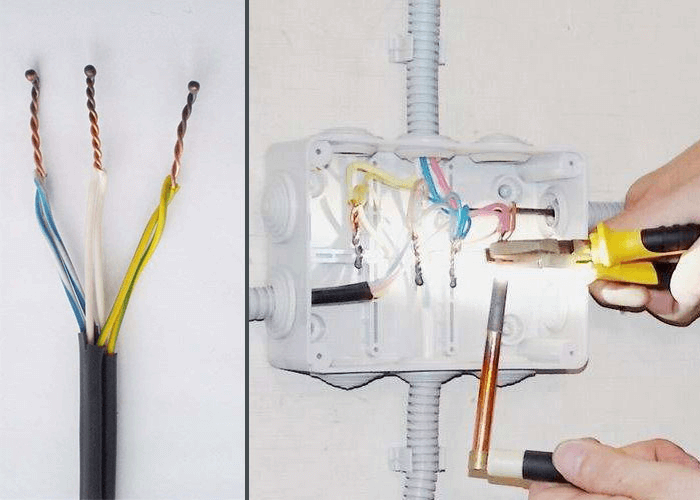

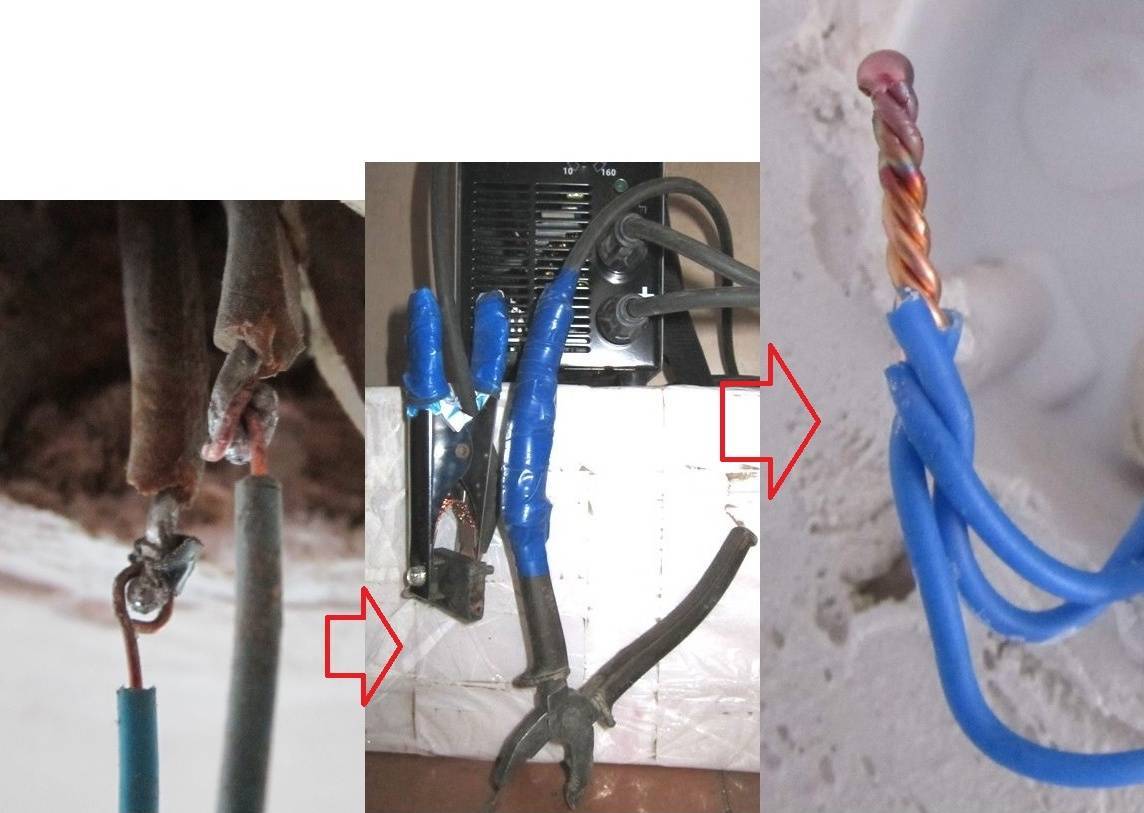

Сварка

Сварка

После выполнения такого соединения получается по сути цельный провод, которому не страшны ни процессы окисления, ни другие негативные воздействия, характерные для разъемных способов.

Для соединения проводов по методу сварки нужно подготовить следующее:

• сварочный аппарат на 24В мощностью от 1 кВт;
• флюс;
• угольный электрод;
• защитные средства (перчатки, маску/очки).

  Схема сварки проводов

Работаем в таком порядке.

Снимаем с кабелей изоляцию и зачищаем жилы до блеска. Для этого используем наждачную бумагу.

Второй шаг

Соединяем провода по методу скрутки.

Насыпаем флюс в углубление нашего электрода.

Аппарат для сварки скруток ТС 700 2

Включаем сварочный аппарат, прижимаем электрод к кабелям и держим до образования шарика — т.н. «контактной точки».

Пятый шаг

Сварка

Очищаем полученную контактную точку от флюса и покрываем ее лаком.

В завершение нам остается лишь заизолировать готовое соединение.

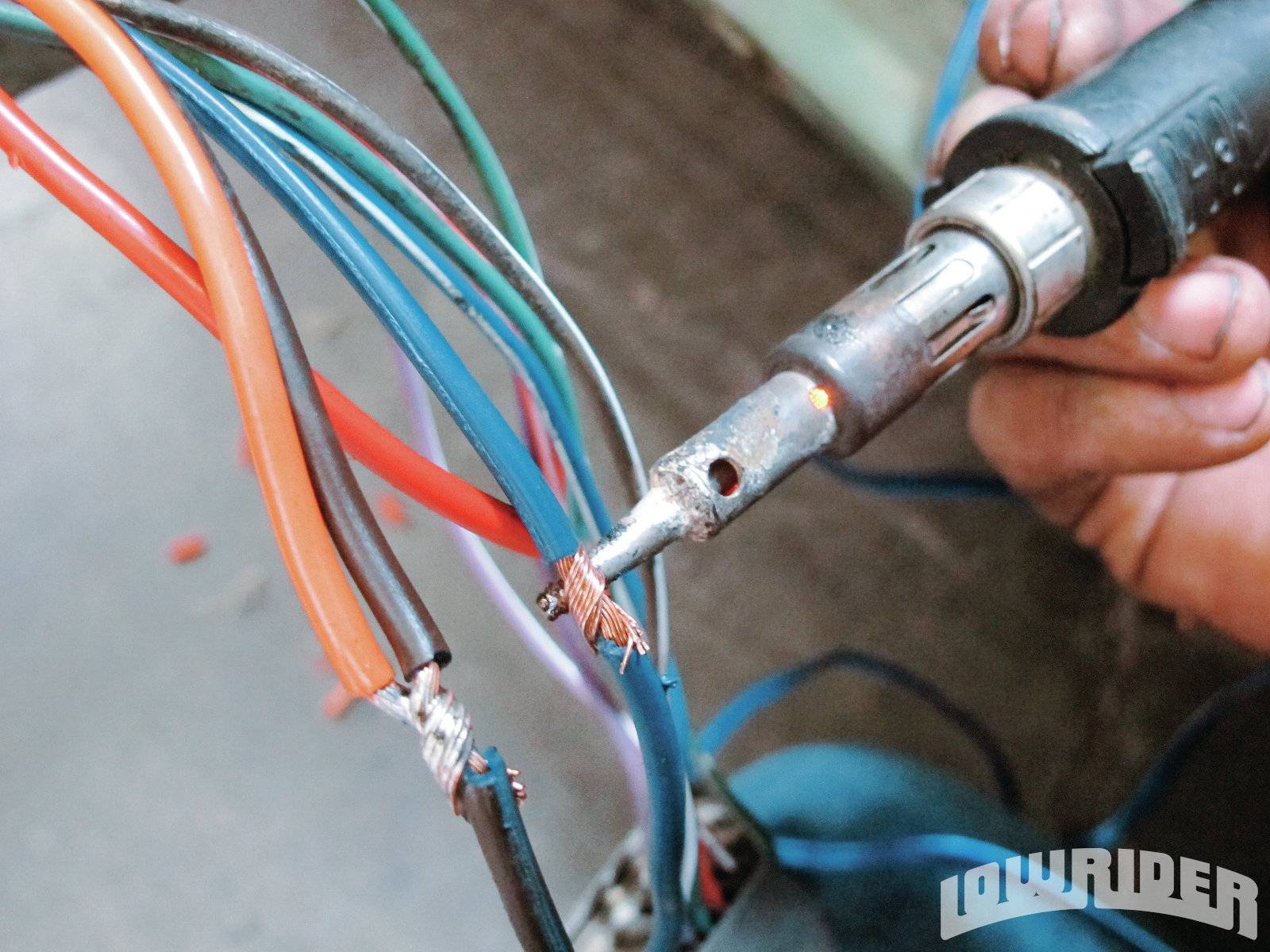

Пайка

Пайка

Порядок действий остается таким же, как и при соединении проводов сваркой. Отличие лишь в том, что кабели соединяются при помощи припоя, расплавленного паяльником. Расплавленный припой должен затекать внутрь скрутки.

Также не рекомендуется использовать пайку в местах возможных механических нагрузок на соединение.

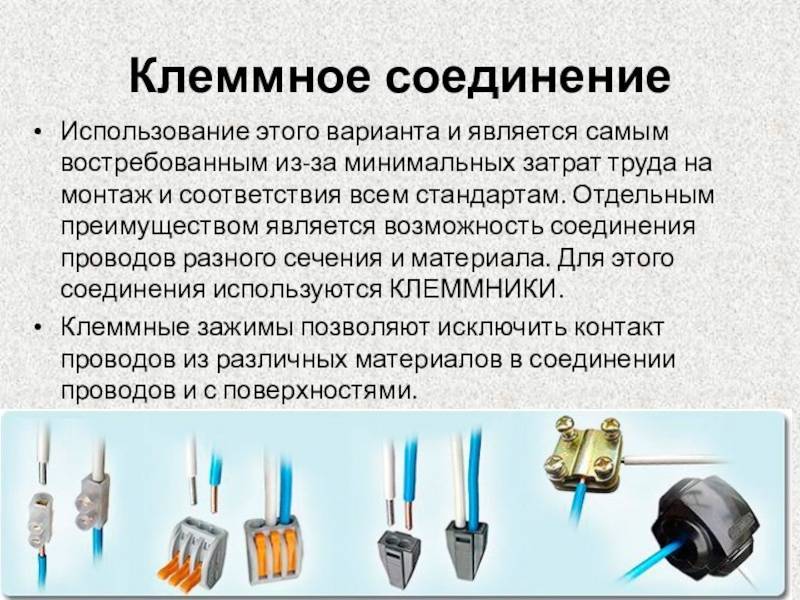

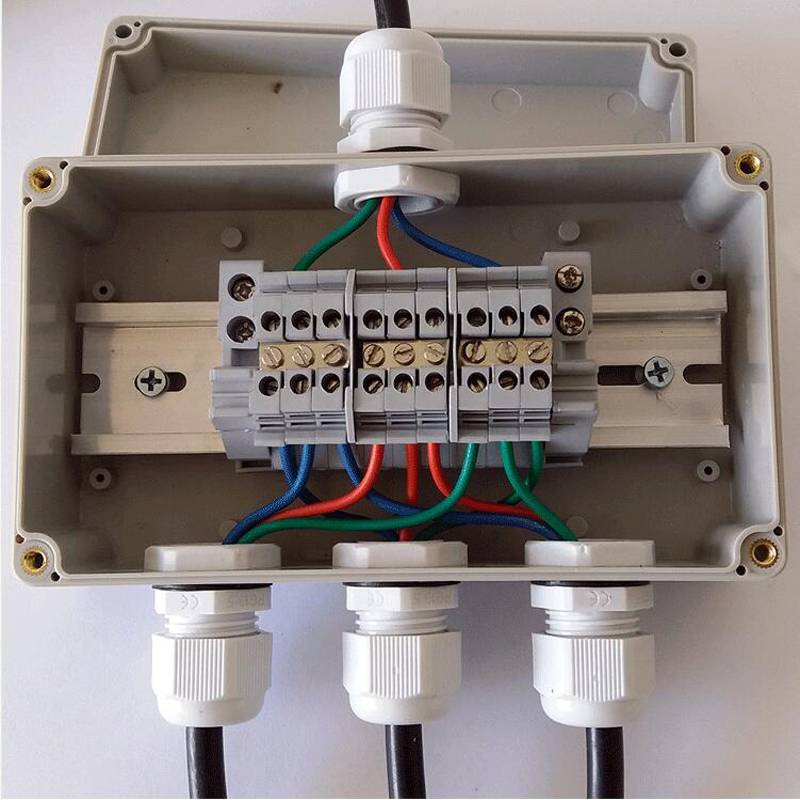

Винтовые контактные зажимы

Винтовые контактные зажимы

Отличный метод быстрого и простого соединения проводов в распределительной коробке. Компактные недорогие зажимы позволяют выполнять соединение как однородных, так и разнородных проводников.

Работа выполняется в два простых шага. Нужно сделать следующее:

• счистить с концов проводов примерно по 5 мм изоляции;
• вставить провода в зажим и затянуть винтом.

Болтовые соединения

Болтовые соединенияОконцевание проводов

Соединение надежное, но очень громоздкое. Подходит для таких же громоздких коробок старого образца. В современной коробке болтовое соединение может попросту не поместиться.

Работа выполняется в следующем порядке.

Второй шаг

Сверху надеваем на болт один из соединяемых проводов. Предварительно нужно счистить изоляцию и сформировать из кабеля колечко. Со вторым проводом заранее делаем то же самое.

Пятый шаг

Надеваем последнюю шайбу и затягиваем соединение гайкой.

Разумеется, болтовое соединение также нуждается в изоляции, которая не лучшим образом отразится на его размерах.

Методика использования УЗО

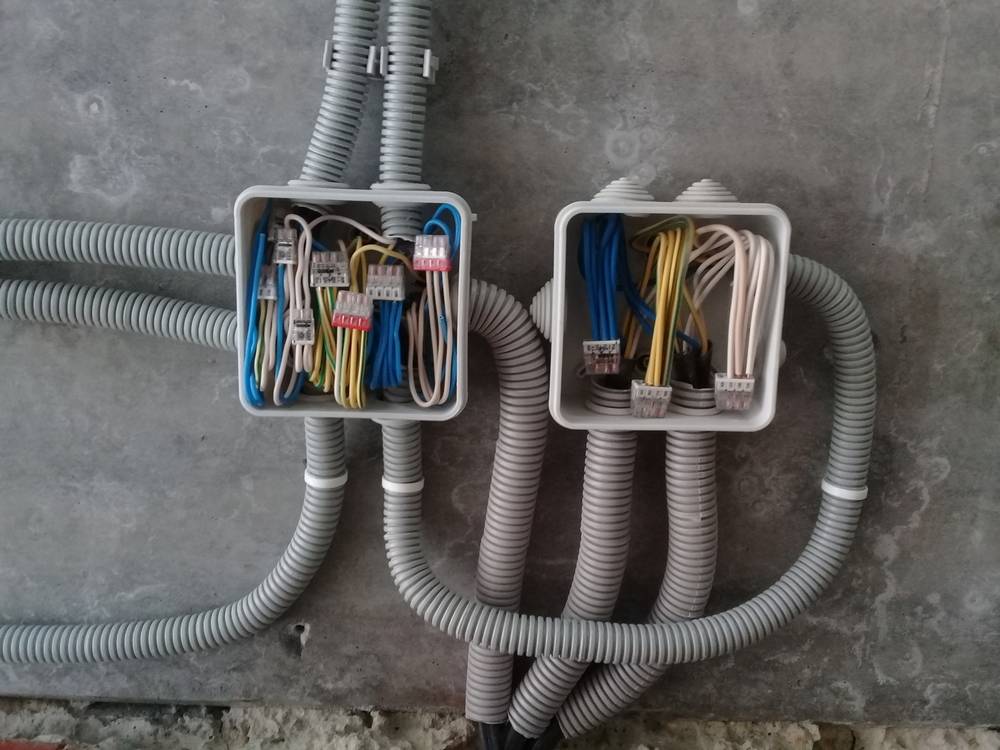

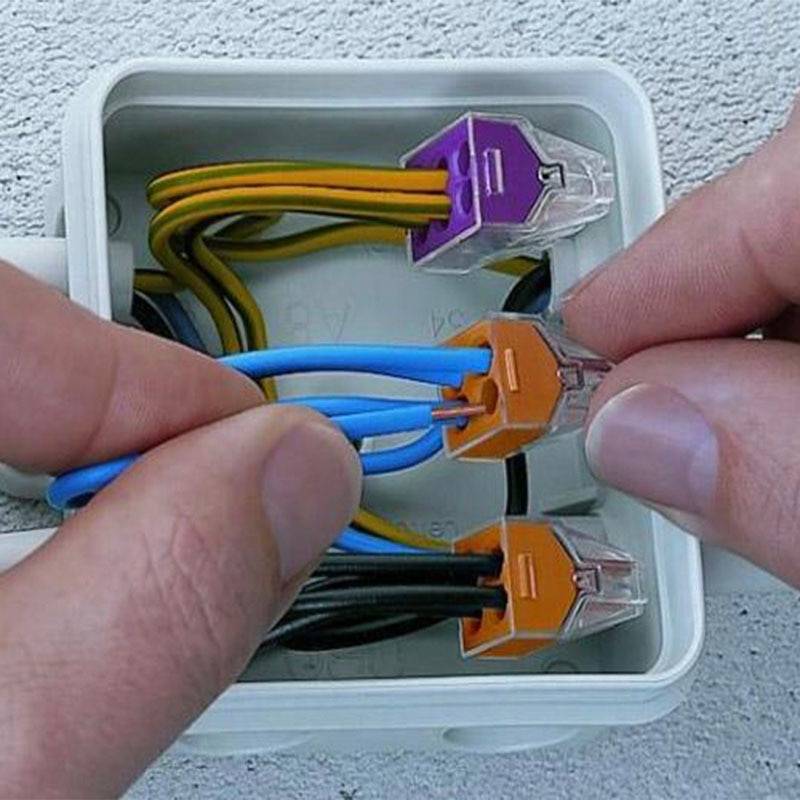

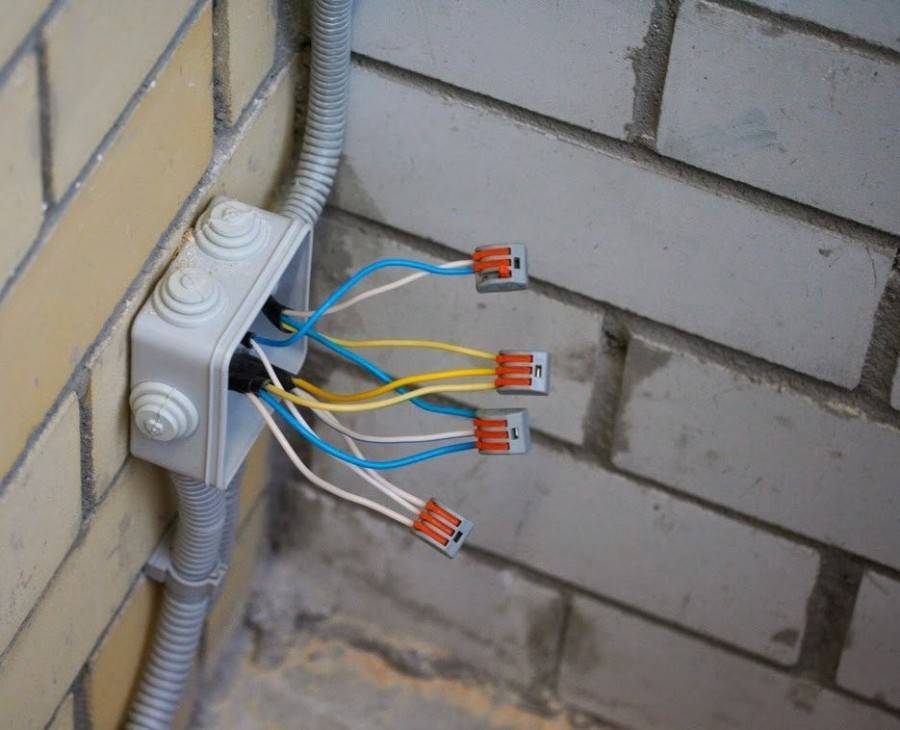

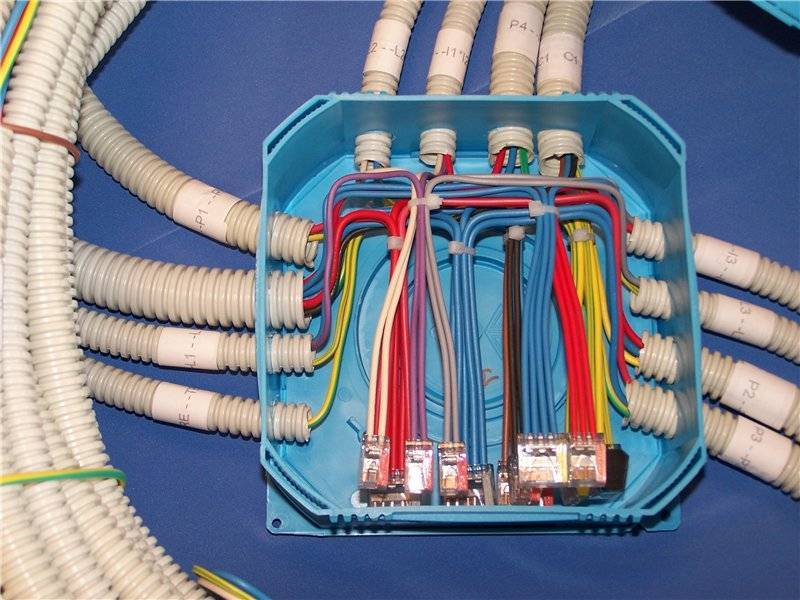

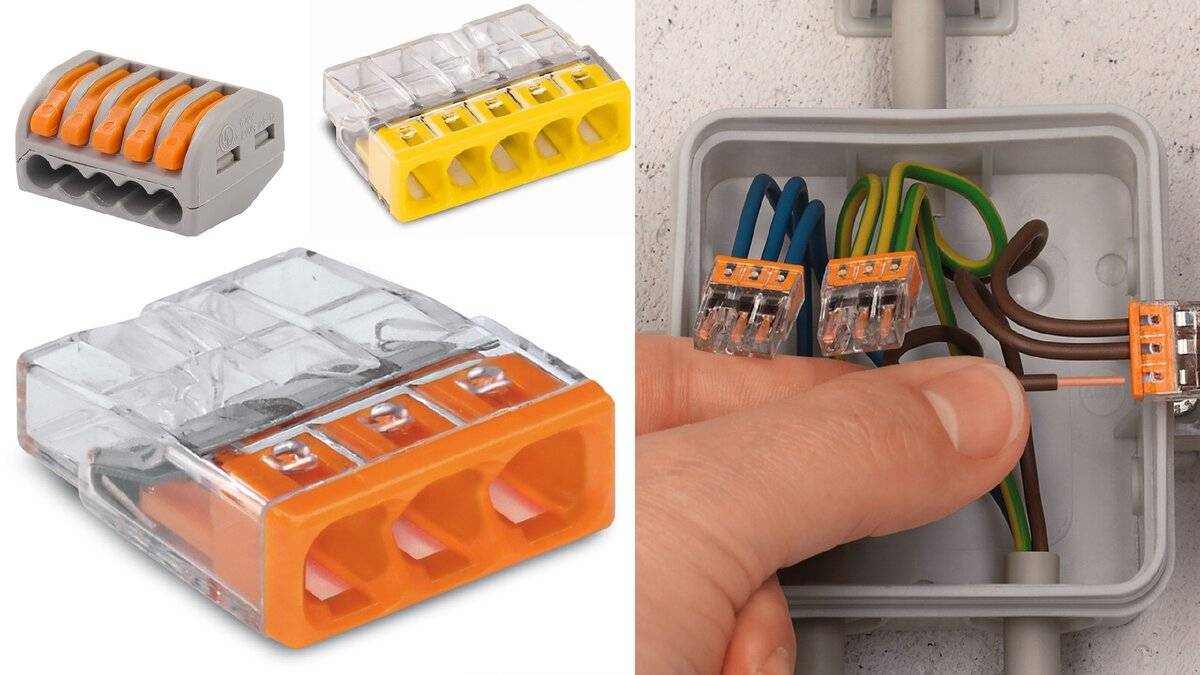

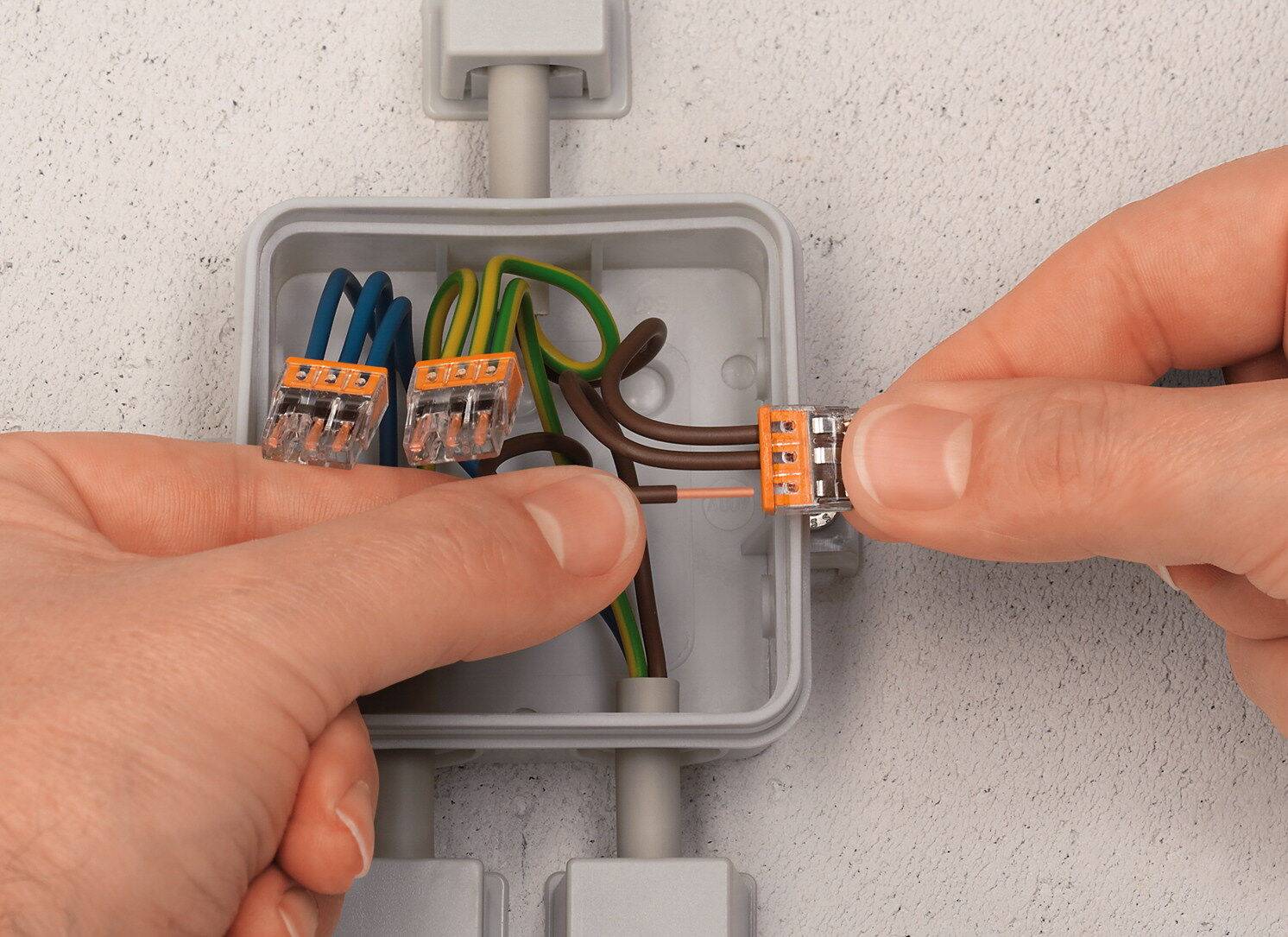

Самозажимные соединения

Наиболее современный и популярный на сегодняшний день вариант. Зажимы предельно просты в использовании. Помимо этого, внутри подобных соединений изначально присутствует паста, исключающая риск окисления металлов, что позволяет безо всяких опасений вставлять в клипсы разнородные проводники.

Работаем в таком порядке.

Самозажимные соединения

Первый шаг. Снимаем примерно по 10 мм изоляции с каждого провода.

Второй шаг. Поднимаем вверх рычажок клипсы.

Третий шаг. Вставляем проводники в соединитель.

Четвертый шаг. Опускаем вниз рычажок.

Зажимы без рычажков просто защелкиваются.

Самозажимные соединения

Чем и как можно изолировать провода в стене

Естественно, что после того, как вы скрутили вместе нужные провода, с помощью сварки соединили концы жил или спаяли с помощью припоя, нужно их заизолировать. В стене (распределительной коробке) используйте ленту ПВХ, ХБ, термотрубку или СИЗ:

• ПХВ лента хороша тем, что она эластична, но менее устойчивая к температуре нагрева. Может расплавиться в местах соединения, если будет плохое соединение жил и произойдет нагрев;
• ХБ лента хороша и надежна при не большом нагреве, но не стойкая к влаге;
• ТУТ (термоусадочная трубка) – это более современный и надежный изолирующий материал.
• СИЗ – это специальные колпачки предназначены для оголенных скруток.

Если вы взяли ленту ПВХ или ХБ, то накладывать ленту на скрутку нужно начиная с оболочки проводов до кончика, затем согнуть кончик ленты и обратно до оболочки. Должно получиться, что вы наложили не менее 2-х слоев ленты ПВХ или ЧБ.

Термоусадочную трубку использовать для изоляции оголенных соединений (скруток), тоже очень просто. На один из проводников (или несколько) нужно натянуть трубку соответствующего диаметра. Не нужно брать слишком большого диаметра по отношению к жиле (жилам), но и слишком маленького, чтобы трубка свободно перемещалась по жиле (жилам) вместе с его оболочкой.

При покупке ТУТ нужно узнать его диаметр в свободном состоянии, а также узнать диаметр, на который он может сжаться после нагрева. Диаметр трубки после нагрева должен быть меньше диаметра самого провода вместе с его оболочкой.

После того, как вы сделали скрутку, сварили или спаяли жилы, на место скрутки нужно натянуть трубку так, чтобы его края перекрывали оголенную скрутку дальше по изоляции жилы.

Далее нужно взять монтажный фен, горелку или зажигалку и осторожно нагреть плавными движениями всю площади трубки, начиная с середины к краям. После того, как трубка остыла, проводкой можно пользоваться

После того, как трубка остыла, проводкой можно пользоваться.

Посмотрите видео о том, как изолировать жилы лентой и термоусадочной трубкой:

Что касается СИЗ, то здесь еще проще. Взять колпачки соответствующего размера скрутки по толщине и накрутить их на концы. Одно единственное, скрутка должна быть чуть короче самого колпачка.

Техника безопасности при коммутации распределительных коробок.

Коммутация проводников в электрических коробках или подрозетниках не самая простая часть электромонтажных работ. Без соответствующего опыта и знаний выполнить такие работы гарантированно качественно трудновыполнимая задача.Если отсутствует опыт или есть сомнения в самостоятельном выполнении соединений в распределительных коробках, лучше обратиться за услугами к профессиональным электрикам. При выполнении электромонтажных работ самостоятельно, не забывайте про технику безопасности:

• Все работы выполняются, только после проверки отсутствия напряжения
• При работе используются средства защиты (перчатки, очки)
• При работах на высоте, более 1.2 метра, лестницы должны быть жестко зафиксированы
• При выполнение соединений сваркой, пайкой должна быть обеспечена пожарная безопасность

Поиск разрыва проводки в стене из бетона или кирпича

Чтобы определить место повреждения в стене, сложенной из кирпича или представляющей собой бетонную плиту, понадобится транзисторный приемник, с помощью которого производится обнаружение скрытой электропроводки. Нужно учитывать, что в кирпичных и бетонных зданиях все кабели направлены по горизонтали и вертикали, а поворачивают исключительно под углом 90 градусов. Зная это, вы не ошибетесь, выстраивая схему расположения кабелей.

Индикатор следует вести по стене над кабелем, по всей его длине. При этом на всем пути устройство будет издавать звуковой сигнал, который исчезнет в момент достижения им места обрыва проводника.

Итак, мы разобрались, как найти обрыв в проводке. Если вы не располагаете нужными приборами или не уверены, что правильно определите место разрыва кабеля и сможете самостоятельно его заделать, оптимальным выходом из ситуации будет приглашение специалиста по электромонтажу. Профессиональные электрики имеют опыт подобной работы и располагают необходимым электрооборудованием, а значит, в течение достаточно короткого времени смогут найти неисправность и устранить ее.

Наглядно весь процесс диагностики на видео:

Но если есть большое желание сэкономить и научиться этой процедуре самому, тогда переходим к следующему этапу – ремонту неисправной линии.

Прокладка кабеля под дорогой

Если трасса расположена так, что проводить ее надо под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пунктах, так как под дорогой могут находится другие коммуникации и самовольными работами их можно повредить. Если же речь идет о даче и дачном поселке, то согласовывать надо с администрацией поселка.

Прокол под дорогой делают при помощи специального оборудования

Правила прокладки кабеля под дорогой не меняются — глубина траншеи 70-80 см, песчаная подушка и засыпка, желательна прокладка в асбоцементной трубе или двустенной гофре ДКС. В общем, отличий нет, все нормы и правила такие же.

Сложности могут возникнуть при необходимости прокладки кабеля под асфальтом. Если это солидная трасса, разрушать покрытие вам вряд ли позволят, а если позволят, то восстановление асфальта — дорогое удовольствие. В этом случае тоже есть выход — есть специальное оборудование при помощи которого делают прокол под дорогой. Услуга тоже недешевая, но стоит намного меньше затрат на восстановление асфальта.

Изоляция проводов: основные способы

И так, как заизолировать провод. Теперь мы подошли к основному этапу в нашей статье. Так, как выше я для вас собрал несколько материалов для изоляции, как применять их всех я вам и расскажу.

Изоляция проводов изолентой

Изначально вы должны хорошо скрутить все провода между собой, о там как это сделать читайте в статье: соединение проводов. Если у вас провод с большим количеством жил, лучше их спаять между собой.

Изначально берем изоленту и начинаем ее разматывать, далее начинаем потихоньку обматывать весь провод, как показано на фото ниже.

Помните, что у вас должно получиться два слоя, ни в коем случае нельзя допускать того, чтобы часть провода оставалась не заизолированной, ведь это может привести к замыканию. Интересная особенности у Кабеля АБС.

Изоляция проводов термоусадкой

Изоляция провода таким способом – это одно удовольствие. Но помните, трубку нужно одеть до того момента, когда вы соедините все провода между собой. Изоляция медных проводов в этом случае не займет много времени.

Приступаем к самому процессу изоляции. Когда вы проделали действия выше, надеваем колпачок.

Далее мы должны его нагреть. Оптимально использовать строительный фен, если у вас под рукой его нет, попробуйте аккуратно подогреть это место зажигалкой. Однако смотрите, чтобы термоукладка стянулась полностью на проводе, ведь сопротивление изоляции провода не прощает ошибок.

Такой способ лучше применять для случаев, когда вы собираетесь использовать кабель в воде, в земле и в других влажных помещениях.

Вот мы с вами и разобрали все способы изоляции проводов. Надеемся, эта информация была для вас полезна, задавайте вопросы. Если не нашли ответ в этой статье скажите нам, мы его обязательно сделаем для вас.

Нормативная документация регламентирующая соединения в коробках.

В электромонтажных работах все строго прописано в нормативной документации в том числе соединение кабеля. Документ который в первую очередь стоит смотреть чтобы разобраться — это ПУЭ (правила устройства электроустановок). И вот что мы имеет касательно соединений:

• (ПУЭ), п. 2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.
• (ПУЭ), п. 2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения ответвления или присоединения.

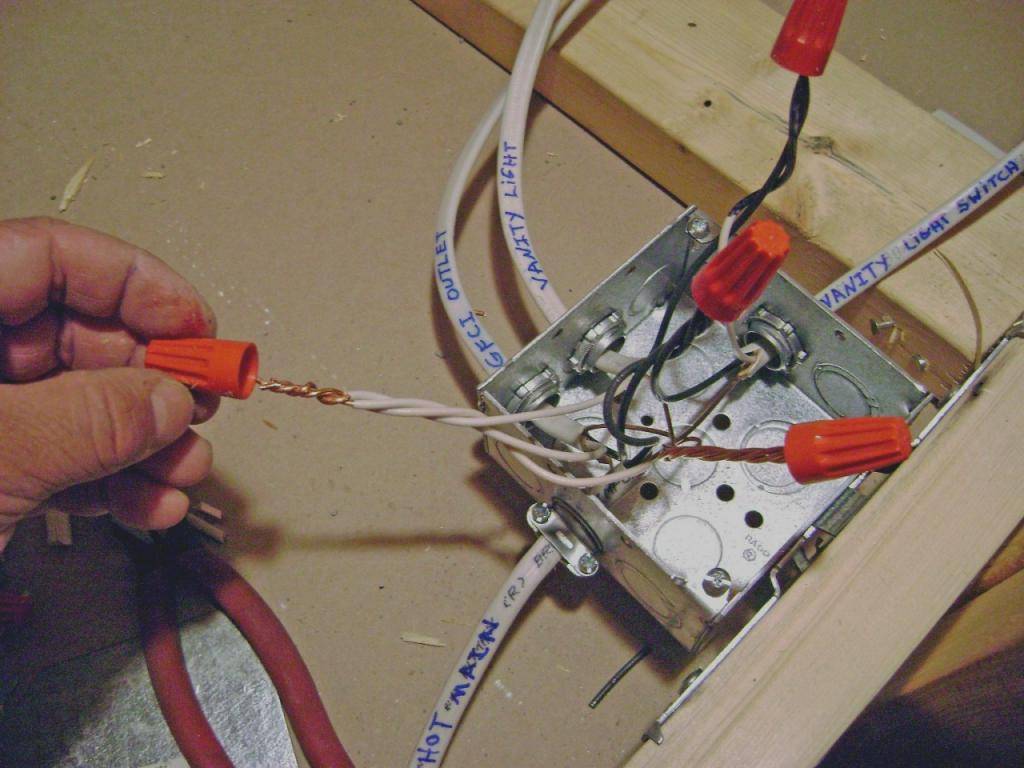

Соединение проводов соединительными изолирующими зажимами

Одним из популярных среди электромонтажников соединительных изделий является соединительный изолирующий зажим (СИЗ). Такой зажим представляет собой пластмассовый корпус, внутри которого находится анодированная коническая пружина. Для соединения проводов их зачищают на длину около 10—15 мм и складывают в общий пучок После чего на него накручивают СИЗ, вращая по часовой стрелке до упора. При этом пружина обжимает провода, создавая необходимый контакт. Конечно, все это происходит только тогда, когда колпачок СИЗ подобран правильно по своему номиналу. С помощью такого зажима возможно соединение нескольких одиночных проводов общей площадью 2,5—20 мм2. Естественно, что колпачки в этих случаях разного типоразмера.

В зависимости от размера СИЗы имеют определенные номера и подбираются по суммарной площади поперечного сечения скручиваемых жил, которая всегда указана на упаковке. При выборе колпачков СИЗ следует ориентироваться не только на их номер, но и на суммарное сечение проводов, на которое они рассчитаны. Цвет изделия не имеет никакого практического значения, но может использоваться для маркировки фазных и нулевых жил и заземляющих проводов.

Зажимы СИЗ в значительной степени ускоряют монтаж, а за счет изолированного корпуса не требуют дополнительной изоляции. Правда, качество соединения у них несколько ниже, чем у винтовых клеммников. Поэтому при прочих равных условиях предпочтение все-таки следует отдать последним.

Виниловая изоляционная лента

Эта вещь должна быть всегда в ящике каждого электрика. И предпочтительно несколько мотков в разном цвете: синий (для массы), желто-зеленый (защита) и фазовый (коричневый, черный, серый, красный). При таком наборе маркировка концов проводов будет функциональна по цветам.

Что важно при выборе изоленты?

Цвет — про это уже сказали

Ширина — если нет особых предпочтений, можете взять стандартный размер 19 мм.

Длина — чем дольше она, тем лучше

Клейкость — фактор, на который тоже нужно обратить внимание. К несчастью, каждый производитель описывает что клейкость велика и изолента будет держаться хоть до конца света

Можно предположить, что чем дешевле лента, тем хуже клейкость. Так что покупая фирменную изоляционную ленту в электрическом магазине, скорее всего она будет качественной.

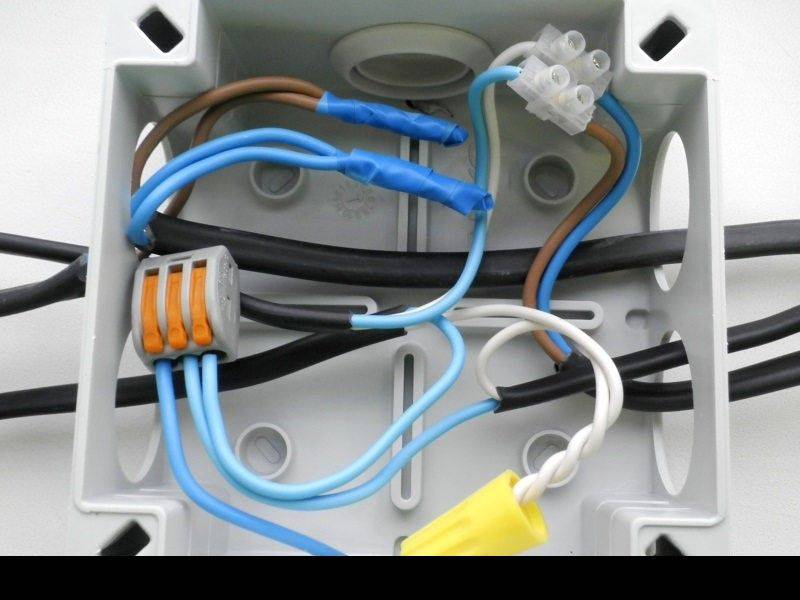

Виды соединений

Чтобы соединять провода в распределительной коробке, можно воспользоваться одним из нескольких способов. Все они позволяют обеспечить надежный контакт проводников и домашний мастер вправе выбрать наиболее удобный.

Скрутка и опрессовка

Сразу следует сказать, что сейчас использование скрутки проводов в распределительной коробке запрещено, так как этот метод признан самым ненадежным.

Решив выбрать такое соединение, электрик принимает на себя ответственность за возможные последствия. При этом сам метод подключения проводников крайне прост. Сначала с проводников нужно снять слой изоляции на длине около 1 см, после чего аккуратно накрутить провода друг на друга. При соединении проводов сечением менее 1 мм, нужно сделать 5 или более витков. Если подключаются более толстые кабеля, то минимальное количество витков составляет 3.

Опрессовка сегодня пользуется большой популярностью. Для выполнения соединения этим способом применяются специальные гильзы, диаметр которых подбирается в соответствии с размером пучка проводников.

Некоторые домашние мастера используют для этого обычные пассатижи, но качество такого соединения будет ниже. Для проведения работ нужно сначала снять с проводов изоляцию, после чего скрутить их и ввести в соединитель. Следующим шагом станет опрессовка гильзы с помощью пресс-клещей и последующая изоляция места контакта изолентой или термоусадкой.

Пайка и сварка

После соединения проводников с помощью сварки получается практически целый провод. В результате такому месту соединения не страшны различные негативные факторы внешней среды. Однако по причине необходимости использования специального оборудования, этот метод подключения пользуется наибольшей популярностью среди профессиональных электриков. Создать сварное соединение можно с использованием следующих инструментов:

• Сварочного аппарата мощностью не менее 1 кВт.
• Флюса.
• Угольного электрода.

После снятия изоляционного слоя с проводов, их оголенные участки требуется зачистить до блеска, используя для этого наждачную бумагу. На следующем этапе выполняется обычная скрутка. Затем в углубление электрода насыпается флюс и после включения сварочного аппарата, электрод прижимается к проводникам. Когда в месте соединения появится контактная точка в форме шарика, усилие снимается. На финальном этапе нужно зачистить место сварки от остатков флюса и покрыть его лаком.

Хотя соединение пайкой является довольно надежным и долговечным, его не рекомендуется использовать в местах, где проводники могут сильно нагреваться или возможны значительные физические нагрузки.

Винтовые зажимы и болтовые соединения

Использование контактных винтовых зажимов позволяет надежно соединить не только однородные токоведущие жилы, но и разнородные провода. При этом стоимость таких зажимов невысока, что и сделало метод довольно популярным. Все работы выполняются за два этапа:

• С проводников снимается изоляция на длине примерно в 5 мм.
• Оголенные части проводов вставляются в зажим и затягиваются винтами.

Чтобы не нарушить целостность токоведущих жил, нужно контролировать усилие зажима. В первую очередь это касается работ с алюминиевыми проводами.

Также стоит отметить и самозажимные соединения, которые стали весьма популярными в последние годы. Такие зажимы не только просты в использовании, но и содержат внутри специальный состав, предотвращающий окисление проводников. После того как с проводов была снята изоляция, нужно поднять рычажок клипсы. Когда в нее будет введен оголенный конец кабеля, рычажок опускается и происходит соединение.

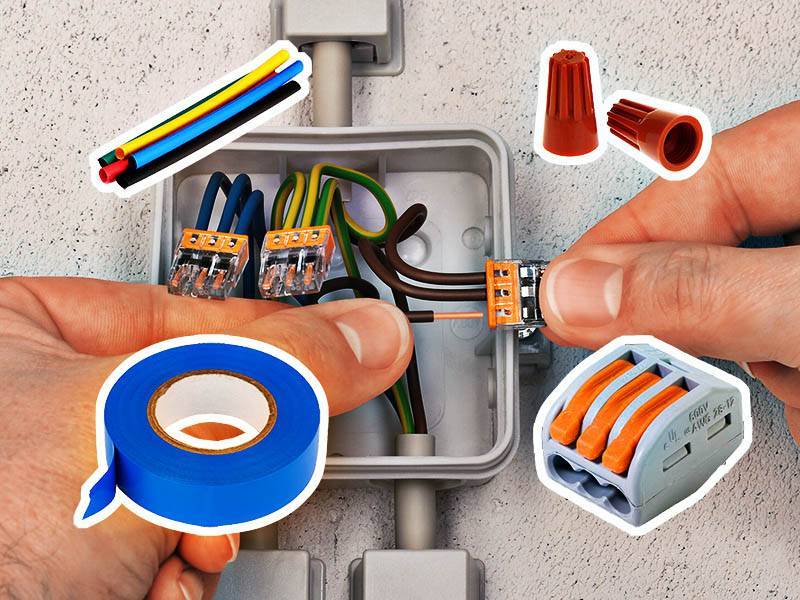

Обзор изолирующих материалов

На сегодняшний день для изоляции оголенных жил рекомендуется использовать такие материалы, как:

• ПВХ изолента. Обладает хорошей эластичностью. Используется чаще всего и во многих случаях из практики – начиная от монтажа в распределительной коробке, заканчивая под капотом в автомобиле. Бывает разных цветов, благодаря чему удобно делать цветовую маркировку проводов.

• ХБ изолента. Хлопчатобумажный материал считается устаревшим. Неплохо подходит для изолирования соединений вблизи источников сильного тепла. Преимущество ХБ-изоленты в том, что она более устойчива к низким температурам при монтаже, но при длительном использовании может набирать влагу.

• Термоусадочная трубка (ТУТ). Термоусадка является одним из наиболее современных и надежных изолирующих материалов. Ее рекомендуется использовать, если нужно заизолировать место соединения электрических проводов не только в доме, но и в земле, а также в машине. При этом если использовать термоусадку в несколько слоёв или совместно с изолентой, то такое соединение может какое-то время работать даже под водой.
• Колпачки СИЗ. Это ни сколько способ изоляции, сколько способ соединения. Он не обеспечивает защиту от проникновения влаги, но сжимает скрученные провода, что удовлетворяет требованиям к соединению проводов (п. 2.1.21, Глава 2.1 ПУЭ). Поэтому колпачки СИЗ отлично подходят, если длина оголенного участка жилы не превышает длину сиза или дальше вы собираетесь изолировать жилы термоусадкой или изолентой.

Вот мы и предоставили наиболее надежные и популярные среди электриков изоляционные материалы. Далее мы расскажем, как правильно изолировать оголенные контакты изолентой, термоусадкой и специальными колпачками.

Видео обзор существующих способов изоляции

Изоляция проводов — какие бывают материалы

Прежде, чем преступить к процессу изоляции проводов, нужно подготовить все необходимые инструменты. Перед тем, как преступить к работе, требуется отключить напряжение в квартире (доме) автоматическими выключателями.

На сегодняшний день можно отметить следующие материалы для изоляции проводов и кабелей:

ПВХ изолента

ПВХ изолента. (На фото выше) Она хорошо устойчива к повреждениям внешней среды. Во влажном помещении не раскисает и даже не отклеивается со временем. Однако, лучше ее применять только в сухих помещениях, так срок службы этого изолирующего материала будет длиннее и надежнее.

ПВХ изолента

ХБ изолента

ХБ изолента. Ее считают достаточно хорошим материалом, даже лучше предыдущий вариант. Поскольку она гораздо более устойчива к влаге и другим нагрузкам. Использовать ее можно в более обширных зонах применения, например для подключения проводов в машине. Да и качество ХБ превосходит ПВХ.

ХБ изолента

Термоусадочная трубка (ТУТ)

Термоусадочная трубка (ТУТ). Самый оптимальный вариант, мы рекомендовали бы использовать именно его повсеместно. Самая надежная степень изоляции под водой, под землей и наконец в машине. Она легко устанавливается и имеет большой срок службы. ТУТ считается лучшим материалом на данный момент.

Термоусадочная трубка (ТУТ)

Колпачки СИЗ

Колпачки СИЗ. Они используются крайне редко, зачастую в тех случаях, когда нужно заизолировать скрутку. По свойствам напоминают термоусадочную трубку.

Колпачки СИЗ

Термоусадочные трубки

Термоусадочные трубки. Этот способ является современным и более надежным способом изоляции проводников. Термоусадочные трубки изготавливают различного диаметра и длины (до одного метра). Так, как они идут универсального размера, то должны подбираться под конкретный диаметр проводника. В процессе монтажа происходит сужение исходного сечения практически в два раза. Благодаря этому происходит надежная фиксация с защищаемой поверхностью.

Термоусадочные трубки

Материалы, из которых производятся термотрубки — специальные полимеры: полиэтилен, силикон и прочее. Для улучшения показателей сцепки с токопроводящими жилами дополнительно используется термоклей во внутренней полости трубки. К тому же они легко эксплуатируются в различных климатических условиях, без проблем выдерживают воздействие агрессивных сред.

Виды термоусадок:

• термостойкая;
• с повышенной прочностью;
• полупроводниковые;
• гофрированные;
• флуоресцентные.

Жидкая изоляция проводов

Жидкая изоляция проводов. Еще один вариант материалов для правильной изоляции проводов. Его используют в качестве восстановления защитного слоя токопроводящих жил, эксплуатация которых проходит в условиях повышенной влажности или в непосредственном соприкосновении с водой. В качестве изоляционного материала применяется полиуретановый компаунд. Его заливают в заранее подготовленную муфту через специальный бандаж. По обоим концам муфты устанавливаются резиновые уплотнители.

Жидкая изоляция проводов

Положительные свойства покрытия:

1. Имеет высокую стойкость к внешним неблагоприятно влияющим факторам;
2. способность к диалектному покрытию;
3. устойчивость к вибрации;
4. может переносить воздействие ультрафиолетовых излучений;
5. легкость в применении ремонтных работ;
6. пластичность и тщательное покрытие провода в труднодоступных местах и сгибах.

Отрицательные свойства покрытия:

1. токсичность;
2. высокая стоимость;
3. летучесть жидкости. Не экономично расходуется при открытии герметичной банки.

Характеристики жидкой электроизоляции:

1. имеет вид вязкой субстанции, тянущееся вещество;
2. выпускается в трех видах — в тюбике, банке и в виде спрея;
3. нанесение производится кистью, за исключением распылителя.

Тип изоляции кабелей применяется на основании конструктивных особенностей кабеля и сетевого напряжения, при котором он будет эксплуатироваться:

• для оболочных кабельных изделий при показателях постоянного напряжения не более 700 Вольт, и номинального переменного тока не более 220 Вольт для однофазных сетей (380 Вольт в случае с трёхфазными);
• для безоболочных кабелей с показателями постоянного напряжения не выше 700 Вольт, и номинального переменного тока до 220 Вольт (380 вольт для трёхфазных сетей);
• а для оболочных и безоболочных кабелей с показателями постоянного тока не более 700 — 1000 Вольт, и переменного от 220 до 400 Вольт (для трёхфазных сетей на 380 и однофазных на 220 Вольт);
• для кабелей с постоянным напряжением до 3600 Вольт и показателями переменного тока от 400 до 1800 Вольт;
• для кабелей, эксплуатируемых в условиях постоянного напряжения в 1000 — 6000 Вольт при показателях переменного тока в 400 — 1800 Вольт.
