Чистим воздух в помещении: простой прибор по принципу электроэффлювиальной люстры

Ионизатор – люстра Чижевского своими руками

Одним из эффективных вариантов очистки воздуха в помещениях считается люстра Чижевского. Она включает в себя две части – саму люстру и высокого напряжения. Конструктивно устройство состоит из алюминиевого обруча, диаметром до 1 метра, на котором закрепляются медные луженые провода, диаметром 1 мм. Шаг сетки составляет в среднем 35-45 мм. Сама сетка провисает относительно обруча на 6-9 см. В каждой точке пересечения припаивается металлическая игла, длиной до 4 см.

Иголки рекомендуется максимально заострить, от этого конструкция будет работать гораздо эффективнее. К обручу прикрепляются медные провода в количестве трех, расположенные равномерно через каждые 120 градусов. Их концы соединяются вместе над обручем с помощью пайки. Далее эта точка соединяется с высоковольтным генератором.

Для нормальной работы люстру Чижевского необходимо обеспечить высоковольтным напряжением не ниже 25 кВ. Этот показатель может изменяться в зависимости от площади помещения. С этой целью схема очистителя дополняется необходимым количеством каскадов умножителя, представляющего собой высоковольтный генератор.

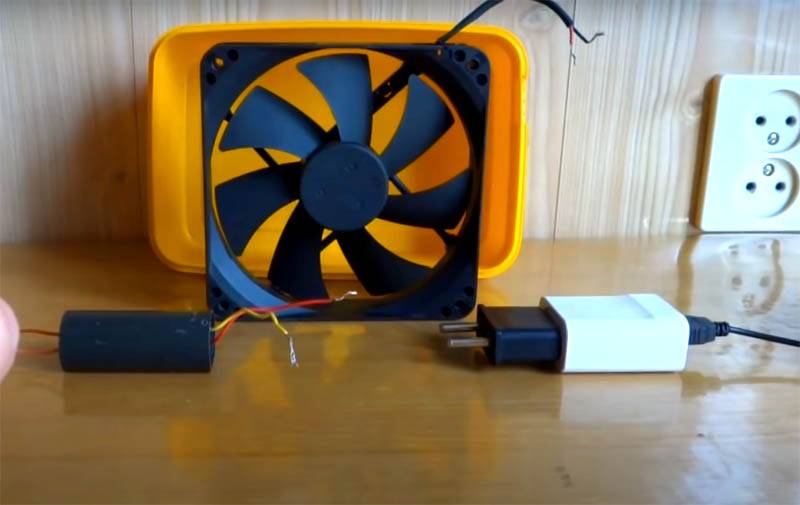

Ионизатор – интересная и полезная штука, способная сделать воздух в доме более свежим и чистым. На рынке представлено огромное количество этих приборов на любой вкус и кошелек. И если не рассматривать варианты сложных климатических систем, которые помимо основополагающих задач, выполняют также и функции кондиционирования, увлажнения и дезинфекции, то почему бы не задаться вопросомкак сделать ионизатор воздуха своими руками? Наверняка, эту идею не так сложно воплотить в жизнь.

Самодельный ионизатор воздуха может выполнять возложенные на него обязанности ничуть не хуже простейшего фабричного устройства
. Начнем с того, что подготовим все необходимое для своей будущей сборки.

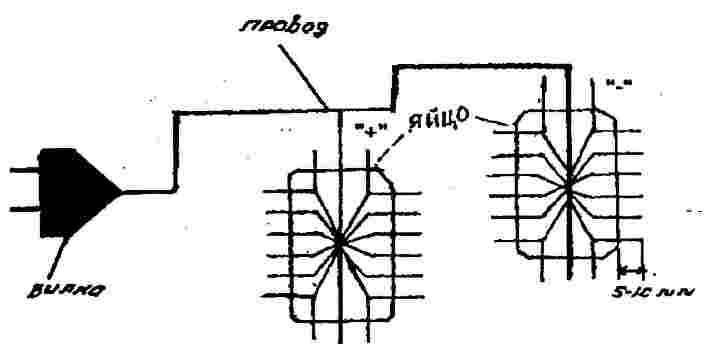

Нам понадобится следующее:

• два пластиковых контейнера;
• два провода с приблизительным диаметром в пол миллиметра;
• изоляционная лента;
• штепсельная вилка – по желанию;
• ножницы.

Как сделать ионизатор по стандартной схеме

Самодельный очиститель воздуха необходимо собирать в соответствии со схемой, соблюдая все рекомендации и порядок действий. Неправильно собранный прибор способен существенно навредить здоровью, нанести травму в виде ожога или поражения электротоком. В любом случае перед тем как сделать ионизатор воздуха своими руками, следует подготовить необходимые материалы и детали.

Основой прибора, изготовленного в домашних условиях, может послужить корпус от блока питания со старого компьютера. В качестве вентилятора подойдет кулер с того же компьютера. Силовой повышающий трансформатор можно взять любой в пределах 220/18-20 В, например ТВС 90П4. Из материалов необходимо подготовить текстолитовую плату, толщиной 2,5-3,0 мм, крепеж и соединительные провода.

Все радиодетали приобретаются в соответствии со схемой, представленной ниже:

Лучше всего подойдут транзисторы КТ315 или аналогичные элементы с такой же мощностью. Стабилитроны схемы Д815 также могут быть заменены подобными. В качестве стабилитрона VD4 подойдут элементы КС512А или Д815Д.

Готовые диодные мосты могут заменяться отдельными диодами, собранными в единый комплект. Их расчетное напряжение составляет 400 вольт, а ток – не ниже 0,5 А. Другие детали схемы заменяются аналогами с одинаковыми техническими характеристиками.

Готовый очиститель воздуха, который представляет данная схема, будет работать в следующем алгоритме:

• Генерация начальных импульсов осуществляется с помощью мультивибратора, собранного на основе транзисторов малой мощности VT1 и VT2 марки КТ315.
• Регулировка частоты таких импульсов выполняется при помощи резистора R7 в пределах от 30 до 60 кГц.
• Далее схема предполагает усиление сгенерированных импульсов транзисторами VT3 и VT4 марки КТ816, после чего они поступают на повышающий трансформатор Т2 к обмоткам I и II.
• С III-й обмотки снимается напряжение в пределах 2,5 кВ, которое, проходя через умножитель, возрастает уже до 15 кВ, после чего оно поступает на рабочие электроды этой самоделки.

Для изготовления ионизирующих электродов применяется медный многожильный провод. Вначале он очищается от изоляции, а потом все жилы загибаются в разные стороны под 90 градусов в виде зонтика. Он устанавливается от корпуса на расстоянии, подбираемом опытным путем, чтобы вырабатывалось необходимое количество ионов.

Представленная схема ионизатора воздуха, кроме основных элементов содержит искровой разрядник SG1, срабатывающий при повышенном напряжении в трансформаторной обмотке. Большое значение имеет продувка воздуха через электроды многожильного провода – зонтика. С этой целью внутри корпуса блока питания монтируется кулер. Для его питания задействован силовой трансформатор и выпрямительный блок со стабилизацией.

Если самодельный ионизатор воздуха сделан по всем правилам, он должен заработать практически сразу. После этого останется лишь выполнить необходимые регулировки.

Проектирование электроники

Нам нужен умножитель напряжения. Сначала узнайте всё, что можно, из бесплатного контента. Никогда не делайте чего-либо, не обучившись сначала всему, что можно, бесплатно

Это очень важно. Вам необходимо потратить время на исследования, или же вы будете делать одни и те же ошибки

Я пару часов занимался изучением устройства умножителей напряжения. Чаще всего используется наиболее простое решение, генератор Кокрофта — Уолтона.

Один из принципов, которых я пытаюсь придерживаться при разработке сложных решений — Keep IT Simple, Stupid. Или просто KISS.

Поэтому для меня подходил вариант генератор Кокрофта — Уолтона. Его разработали в 1932 году, и с тех пор использовали уже в сотнях устройств. Поэтому это достаточно надёжный вариант для реализации. Ещё немного погуглив, я нашёл видео Дэйва Джонса с объяснением принципа работы этой схемы. Рекомендую посмотреть видео, чтобы лучше разобраться в этом.

По сути, схема состоит из двух диодов и двух конденсаторов, соединённых «спина к спине». На вход подаётся переменный ток с пиковым напряжением Vp. Первая часть схемы сдвигает входящий сигнал так, что на выходе получается постоянный ток с пиковым напряжением 2Vp. Добавив ещё одну ступень, мы получаем 4Vp. Вы могли бы подумать, что следующая ступень увеличит эту величину до 8Vp, но нет – только до 6Vp.

Добавляя ступени, мы увеличиваем выходное напряжение. 2Vp, 4Vp, 6Vp, 8Vp, 10 Vp, 12Vp, и так далее, относительно входного. По крайней мере, теоретически – на практике в схеме будут потери, и выход будет не таким большим, но для наших целей он и не должен быть чрезвычайно точным.

Возвращаясь к нашей системе: мы хотим выдать постоянный ток высокого напряжения (порядка 6-7 кВ). Для упрощения схемы я решил подавать на неё 230 В AC напрямую (таково напряжение в индийской электросети) [как и в российской / прим. перев.]. Предположим, мы сделаем умножитель с 15 ступенями, тогда на выходе получим DC напряжением 230В x 2 x 15 = 6900 В (теоретически). Достаточно для ионизации.

Я бы мог добавить на вход трансформатор, и сильнее увеличить выходное напряжение с меньшим количеством ступеней, но для первого прототипа я хотел сделать всё очень просто. Поэтому оставим 15 ступеней и входное напряжение 230 В.

Дальше нам нужно выбрать компоненты. Схема очень простая – два конденсатора и два диода на ступень. Как нам подбирать их значения и номинальную мощность?

И вот тут вам пригодится правильное понимание принципа работы схемы. Можно видеть, что на каждой ступени напряжение на диодах или конденсаторе не превышает 2Vp. Разница потенциалов всегда 2Vp, поэтому нам не нужно тратиться на высоковольтные диоды и конденсаторы. Поскольку на вход приходит 230 В, достаточно будет любого конденсатора, рассчитанного на 500 В или выше. Ёмкость его не важна, поэтому я выбрал конденсатор на 0,1 мкФ и 630 В. Я выбрал поверхностный монтаж, поскольку привык паять такие компоненты. Диоды я выбрал 1N4007 на 1000 В. Основное готово. Список материалов можно .

Применение ионизированной воды в косметологии

Благодаря высокой биологической активности лечение кожи ионизированной водой является довольно эффективным в области косметологии:

1. для повышения качества функций питания;
2. улучшения кровотока;
3. устранения внешних загрязнений;
4. избавления от выделений кожного жира;
5. очищения от остатков макияжа, омертвевших клеток эпидермиса.

Рекомендуем к прочтению: Чай с бергамотом: полезные свойства и противопоказания

Многие косметические средства, предназначенные для ухода за кожей лица и тела, могут приносить дискомфорт при использовании за счет содержания спирта, который имеет свойства пересушивать кожу, а косметика качественная органическая может быть дорогостоящей для приобретения.

Альтернативой лосьонам и гелям выступает ионизированная вода, обладающая массой полезных качеств, среди которых:

• антисептическое воздействие;
• восстановление естественного баланса;
• устранение раздражения;
• успокаивающее действие.

Ежедневное применение ионизированной воды, активированной с помощью электрического тока, имеет полезные свойства нормализации функций кожных тканей, вследствие чего кожа приобретает упругость и эластичность.

Кроме того, ионизированной водой рекомендуется пользоваться во избежание вреда раздражений на лице после бритья, а при порезах полезным будет прикладывать на пораженную зону тампон с лечебной жидкостью.

Автомобильный ионизатор

Автомобили – это такие же замкнутые пространства, как и обычные помещения. Отличие их в том, что помимо микроскопической пыли, собирающейся внутри салона, негативного воздействия имеющихся электрических устройств, к перечню вредных факторов добавляется повышенная степень влияния бензиновых и масляных выбросов.  В таких условиях ионизирующее устройство, безусловно, необходимо. Можно его купить, а можно, опять же, собрать самостоятельно.

Прежде всего, следует понять принцип работы такого прибора: он связан с преобразователем напряжения. Схема преобразователя является простейшей для всех тех, кто хоть немного разбирается в технике. Активным элементом в ней служит транзистор. Лучше всего использовать транзисторы серии КТ 818 или КТ 819, в этом случае в схеме практически ничего не придется менять. В качестве умножителя напряжения используем диоды КЦ106 и аналоги.

Обмотку готового трансформатора следует делать по слоям, каждый из которых должен состоять из 100 витков. Каждый слой подлежит очень тщательной изоляции. После проделанных манипуляций трансформатор желательно залить эпоксидной смолой. Ждем, когда смола высохнет, подключаем таймер, соединяем с умножителем напряжения, раздвигаем выходные провода до 3 см и подключаем к сети.

Рекомендации по изготовлению

На различных интернет-ресурсах опубликовано множество схем и руководств, как смастерить простой ионизатор из подручных средств. В действительности такие самодельные приборы не только могут нанести вред здоровью, но и несут прямую опасность поражения или ожога электрическим током. Мы же представим вашему вниманию схему одного из серийных аппаратов, проверенную в работе. Если вам удастся ее повторить, то вы точно получите ожидаемый эффект без всякой опасности при эксплуатации.

Итак, чтобы собрать ионизатор, надо подготовить следующие детали:

• металлический корпус, подойдет от блока питания компьютера;
• вентилятор (кулер для компьютера);
• трансформатор силовой — любой, на 220/18–20 В, повышающий – ТВС 90П4 либо ТВС 90ПЦ10. К последнему надо добавить 2 обмотки из провода ПЭВ-0.35 в количестве 25 витков каждая;
• плата из стеклотекстолита толщиной 2.5—3 мм;
• соединительные провода, крепеж.

Кроме того, следует приобрести комплект радиодеталей, их перечень можно составить по рисунку, где изображена схема ионизатора воздуха:

Предлагаем ряд советов по подбору радиодеталей и их аналогов:

транзисторы: вместо КТ315 (на схеме) можно взять другие такой же мощности, КТ816Б взаимозаменяемы с КТ646 (буква – любая); стабилитроны: Д815 меняется на подобный, чье стабилизационное напряжение равно 15 В. Стабилитрон VD4 – КС512А или Д815Д; вместо готовых диодных мостов применяются наборы из отдельных диодов

Важно, чтобы они были рассчитаны на напряжение 400 В и ток не меньше 0.5 А. Примечание

Остальные детали подлежат замене на общепринятые аналоги с такими же характеристиками

Примечание. Остальные детали подлежат замене на общепринятые аналоги с такими же характеристиками.

Предложенный ионизатор воздуха, сделанный своими руками, функционирует следующим образом. Начальные импульсы генерируются мультивибратором, собранным на маломощных транзисторах КТ315 (VT1,2). Частота этих импульсов регулируется в пределах диапазона 30—60 кГц с помощью резистора R7. После сгенерированные импульсы усиливаются транзисторами КТ816 (VT3,4) и подаются на обмотки I и II повышающего трансформатора Т2. С обмотки III снимается напряжение порядка 2.5 кВ и проходит через умножитель, увеличиваясь до 15 кВ, а оттуда – на рабочие электроды.

Ионизующие электроды делаются своими руками из многожильного медного провода. Для этого с него снимается изоляция, а жилы изгибаются во все стороны под углом 90° таким образом, чтобы получился «зонтик». Его надо установить на таком расстоянии от корпуса, чтобы добиться необходимого числа вырабатываемых ионов, для чего потребуется дополнительная настройка.

Примечание. В схеме роль предохранителя играет искровой разрядник (обозначен как SG1). Он срабатывает в случае превышения напряжения на обмотке трансформатора.

Для продувания воздуха сквозь электроды «зонтика» внутри корпуса на штатное место устанавливается кулер от компьютера. Его питание организуется от силового трансформатора и выпрямительного блока со стабилизацией (в соответствии со схемой). Если самодельный ионизатор собран верно и с применением рекомендуемых деталей, то он заработает сразу. Надо лишь подобрать расстояние между корпусом и рабочим электродом.

Схема ионизатора воздуха для квартиры

Делать самим очиститель, нужно исходя из схемы воздушного пространства

Этой процедуре нужно уделить особое внимание, так как неправильная сборка, может привести к серьезным проблемам со здоровьем (можно получить ожоги или удары током)

Сделать самим аэроионизатор можно из подручных средств. Например, основой может служить корпус от старого компьютера. Вентилятором может быть, взятый из того же компьютера кулер. Еще для ионизатора понадобятся кабеля, плата, элементы крепления. Для самодельного ионизатора потребуются транзисторы и стабилитроны. Все необходимые предметы подбираются согласно электрической схемы. В покупных ионизаторах есть диодные мосты, а для самодельного воздухоочистителя можно взять единичные диоды. Напряжение таких диодов должно быть около 400 вольт, а ток — 0,5 ампер. Все оставшиеся части схемы очистителя можно заменить аналогами, но только, чтобы их характеристики были схожи с ними.

Для создания электродов, лучше всего использовать многожильный провод из меди. Для начала его нужно очистить от изолятора, затем загнуть под 90 градусов, чтобы получился зонтик. Устанавливать очиститель необходимо на таком расстоянии, чтобы ионы вырабатывались в нужном количестве.

Кулер, который ставится внутри блока питания, нужен для осуществления прохода воздушной массы через электроды. Чтобы кулер работал, ему необходим блок выпрямительного типа и силовой трансформатор.

Обратите внимание! Ионизатор воздуха противопоказан детям до года, больным раком и людям с высокой температурой

Воздух занимает пространство

Проведем несложный опыт: перевернутый вверх дном стакан опустим в широкий сосуд, наполненный водой. Мы почувствуем легкое сопротивление и увидим, что вода не может заполнить стакан, потому что воздух, находящийся в стакане, не “уступает” своего места воде. Если слегка наклонить стакан, не вынимая его из воды, из стакана выйдет воздушный пузырь, и часть воды войдет в стакан, но даже в таком положении стакана вода не сможет заполнить его полностью.

Рис. 2. Пузырьки воздуха выходят из наклоненного стакана, уступая место воде ()

Так происходит потому, что воздух, как и любое другое тело, занимает пространство в окружающем мире.

Используя это свойство воздуха, человек научился работать под водой без специального костюма. Для этого был создан водолазный колокол: под колокол-колпак, изготовленный из прозрачного материала, становятся люди и необходимое оборудование и колокол опускается при помощи подъемного крана под воду.

Рис. 3. Водолазный колокол ()

Воздух, находящийся под куполом, позволяет людям дышать некоторое время, достаточное для того, чтобы осмотреть повреждения корабля, опоры моста или дно водохранилища.

Ионизация воздуха: плацебо или реальный эффект

Чем отличается ионизированный воздух от неионизированного? Чтобы не вдаваться в научные термины, приведём простой пример, с которым вы наверняка сталкивались. Помните, как отличается воздух после грозы? Именно в этот момент он максимально «заряжен». И вы наверняка согласитесь, что после дождя дышится особенно легко и самочувствие значительно улучшается.

Исследование профессора Чижевского в 60-е годы было настолько впечатляющим, что президиум ВЦСПС даже выпустил постановление об ионизации воздуха производственных помещений. Задачей была забота о здоровье работающих сотрудников. Люстры Чижевского, представляющие собой рамку с металлической сеткой, к которой был подведён ток высокого напряжения, вывешивались в цехах заводов. Именно эту идею подхватили современные производители ионизаторов.

Но справедливости ради нужно сказать, что споры о пользе ионизации до сих пор ведутся в научных кругах. Противники этой теории считают, что ионизация не влияет на самочувствие человека и весь её эффект – это плацебо. Однако есть многочисленные свидетельства об эффективности этого метода очищения воздуха.

Но почему бы не попробовать проверить эффект на себе, если устройство можно сделать буквально из подручных материалов?

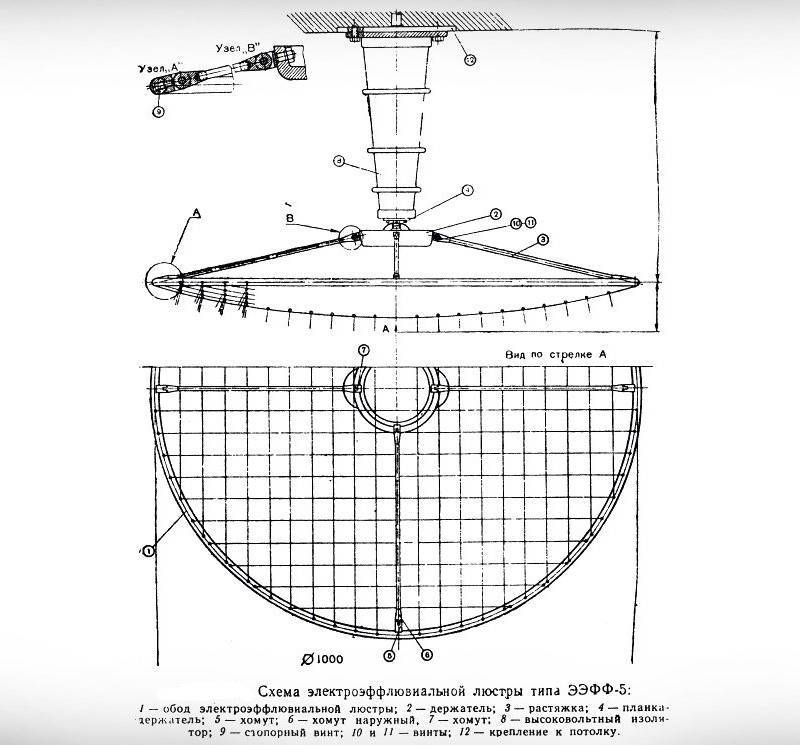

Конструкция Люстры Чижевского

Основа «люстры» — легкий металлический обод (например, стандартное гимнастическое кольцо «хула-хуп») диаметром 750-1000 мм, на котором натягивают по взаимно перпендикулярным осям с шагом 35-45 мм оголенные или облуженные медные провода диаметром 0,6-1,0 мм. Они образуют часть сферы — сетку, провисающую вниз. В узлах сетки впаяны иглы длиной не более 50 мм и толщиной 0,25-0,5 мм. Желательно, чтобы они были максимально заточены, поскольку ток, поступающий с острия, увеличивается, а возможность образования побочного вредного продукта — озона уменьшается. Удобно использовать булавки с колечком, которые обычно продаются в магазинах канцелярских принадлежностей (булавка цельнометаллическая одностержневая тип 1-30 — так называется продукция Кунцевского игольно-платинного завода).

К ободу «люстры» через 120° прикреплены три медных провода диаметром 0,8-1 мм, которые спаяны вместе над центром обода. К этой точке подводится высокое напряжение. За эту же точку «люстра» крепится с помощью рыболовной лески диаметром 0,5-0,8 мм к потолку или кронштейну на расстоянии не менее 150 мм.

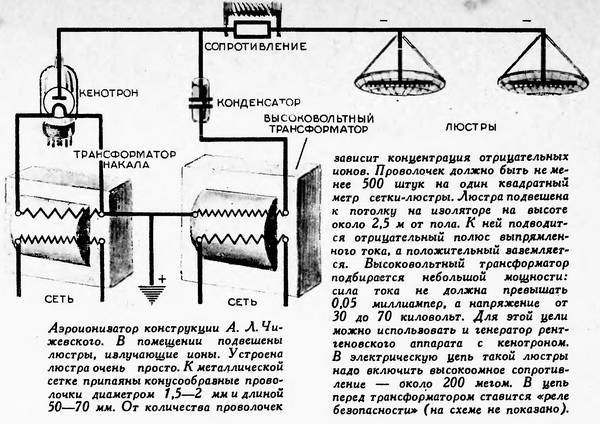

Преобразователь напряжения необходим для получения высокого напряжения отрицательной полярности, питающего «люстру». Абсолютная величина напряжения должна быть не менее 25 кВ. Только при таком напряжении обеспечивается достаточная «живучесть» аэроионов, обеспечивающая им проникновение в легкие человека.

Для помещения типа классной комнаты или школьного спортивного зала оптимальным является напряжение 40-50 кВ. Получить то или иное напряжение нетрудно, наращивая количество умножительных каскадов, однако чрезмерно увлекаться высоким напряжением не следует, поскольку появляется опасность возникновения коронного разряда, сопровождаемого запахом озона и резким снижением эффективности работы установки.

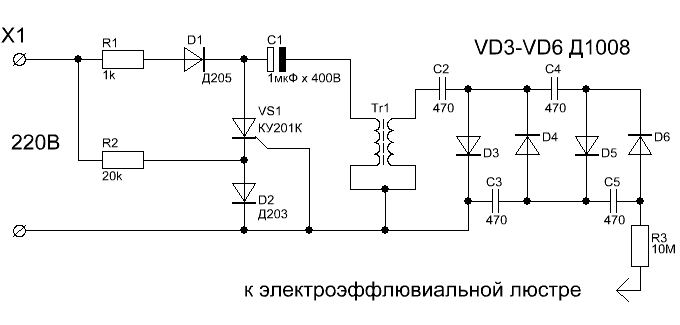

Схема простейшего преобразователя напряжения, прошедшего буквально двадцатилетнюю проверку на повторяемость , приведена на рис. 2,а. Особенностью его является непосредственное питание от сети.

Рекомендации по изготовлению

На различных интернет-ресурсах опубликовано множество схем и руководств, как смастерить простой ионизатор из подручных средств. В действительности такие самодельные приборы не только могут нанести вред здоровью, но и несут прямую опасность поражения или ожога электрическим током. Мы же представим вашему вниманию схему одного из серийных аппаратов, проверенную в работе. Если вам удастся ее повторить, то вы точно получите ожидаемый эффект без всякой опасности при эксплуатации.

Итак, чтобы собрать ионизатор, надо подготовить следующие детали:

• металлический корпус, подойдет от блока питания компьютера;
• вентилятор (кулер для компьютера);
• трансформатор силовой — любой, на 220/18–20 В, повышающий – ТВС 90П4 либо ТВС 90ПЦ10. К последнему надо добавить 2 обмотки из провода ПЭВ-0.35 в количестве 25 витков каждая;
• плата из стеклотекстолита толщиной 2.5—3 мм;
• соединительные провода, крепеж.

Кроме того, следует приобрести комплект радиодеталей, их перечень можно составить по рисунку, где изображена схема ионизатора воздуха:

Предлагаем ряд советов по подбору радиодеталей и их аналогов:

транзисторы: вместо КТ315 (на схеме) можно взять другие такой же мощности, КТ816Б взаимозаменяемы с КТ646 (буква – любая);
стабилитроны: Д815 меняется на подобный, чье стабилизационное напряжение равно 15 В. Стабилитрон VD4 – КС512А или Д815Д;
вместо готовых диодных мостов применяются наборы из отдельных диодов

Важно, чтобы они были рассчитаны на напряжение 400 В и ток не меньше 0.5 А.

Примечание. Остальные детали подлежат замене на общепринятые аналоги с такими же характеристиками.

Предложенный ионизатор воздуха, сделанный своими руками, функционирует следующим образом. Начальные импульсы генерируются мультивибратором, собранным на маломощных транзисторах КТ315 (VT1,2). Частота этих импульсов регулируется в пределах диапазона 30—60 кГц с помощью резистора R7. После сгенерированные импульсы усиливаются транзисторами КТ816 (VT3,4) и подаются на обмотки I и II повышающего трансформатора Т2. С обмотки III снимается напряжение порядка 2.5 кВ и проходит через умножитель, увеличиваясь до 15 кВ, а оттуда – на рабочие электроды.

Ионизующие электроды делаются своими руками из многожильного медного провода. Для этого с него снимается изоляция, а жилы изгибаются во все стороны под углом 90° таким образом, чтобы получился «зонтик». Его надо установить на таком расстоянии от корпуса, чтобы добиться необходимого числа вырабатываемых ионов, для чего потребуется дополнительная настройка.

Примечание. В схеме роль предохранителя играет искровой разрядник (обозначен как SG1). Он срабатывает в случае превышения напряжения на обмотке трансформатора.

Для продувания воздуха сквозь электроды «зонтика» внутри корпуса на штатное место устанавливается кулер от компьютера. Его питание организуется от силового трансформатора и выпрямительного блока со стабилизацией (в соответствии со схемой). Если самодельный ионизатор собран верно и с применением рекомендуемых деталей, то он заработает сразу. Надо лишь подобрать расстояние между корпусом и рабочим электродом.

Автомобильный ионизатор

Так как в машине много закрытого пространства, то кислорода в ней недостаточно. На помощь может прийти кондиционер. Но, среда, вырабатываемая кондиционером, не содержит никакой пользы. Чтобы в автомобиле была свежесть, и полезный воздух одновременно, лучше всего купить автомобильный ионизатор, или сделать его своими руками.

Плюсы автомобильного ионизатора:

• Работает от бортовой сети автомобиля;
• Безвреден для человека;
• Имеет маленький размер.

Ионизатор состоит из трех частей: трансформатор, умножитель напряжения, импульсный генератор.

В первую очередь нужно сделать трансформатор. Он делается из сердечника и кабеля. Потом наматывается обмотка. Первая подразумевает 14 витков, затем делается изоляция с помощью скотча. Вторая – 600 витков. Изоляция здесь делается после каждой сотни витков. Затем на трансформатор подается напряжение. Оно снимается с вторичной обмотки, заряжает конденсатор и поступает на электроды.

Чтобы не делать трансформатор самим, можно взять его из старого советского телевизора.

Микросхема импульсного генератора имеет 2 режима работы: генератор прямоугольных импульсов и высокоточный таймер. Все подключенные резисторы и конденсаторы образуют RC-цепочку. Вся нагрузка на транзисторе, так как генератор однотактный. Транзистор крепится на радиаторе.

Умножитель напряжения предназначен для увеличения напряжения с вторичной обмотки трансформатора. Эта часть схемы делается из высоковольтных диодов и неполярных конденсаторов.

Затем все элементы ионизатора соединяются вместе и помещаются в небольшую пластмассовую трубку. Провода из этой трубки нужно подключить к сети питания машины. Ионизатор для автомобиля готов!
