Индукционный электрический котел отопления и его схема

Достоинства

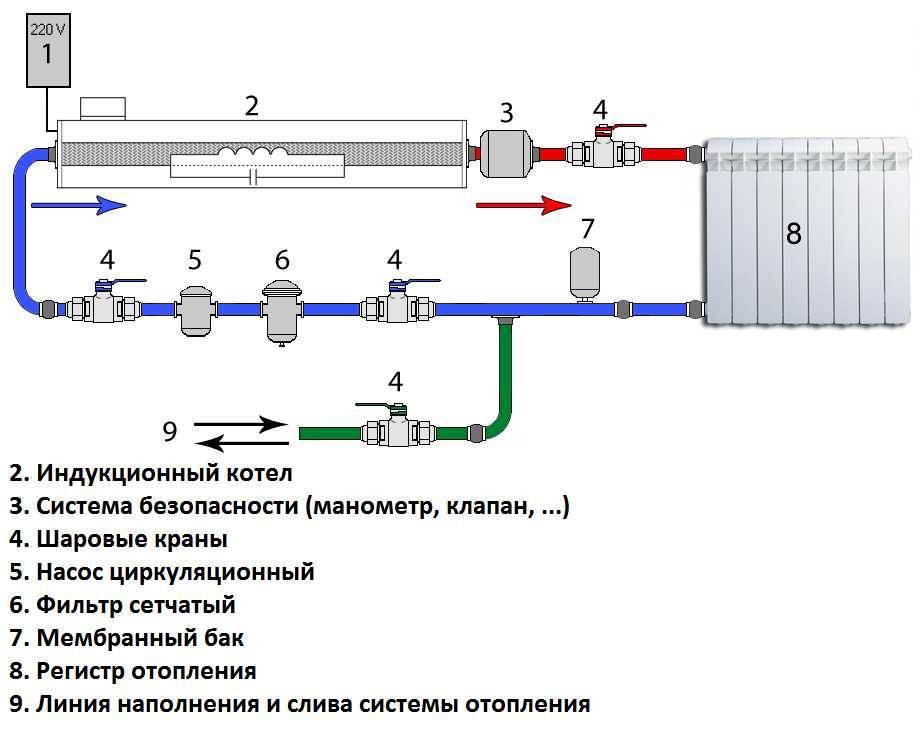

Подключение индукционного котла в отопительную систему. (Для увеличения нажмите)

</p>

Собранный своими руками котлоагрегат, будет обладать целым рядом достоинств, среди которых можно выделить следующие важные моменты:

• быстрый нагрев теплоносителя в котле за 3–5 минут;
• минимальная температура нагрева теплоносителя составляет 35 0С;
• магнитное поле, помимо создания тепловой энергии образует вибрации, которые отлично препятствуют появлению накипи;
• коэффициент полезного действия приближается к 100%, иначе говоря, вся электроэнергия перерабатывается в тепло практически без потерь;
• при функционировании агрегата не выделяются продукты сгорания, вследствие чего, нет необходимости возведения дымохода, а также частого технического обслуживания;
• срок бесперебойного функционирования индукционного котла может достигать до 30 лет благодаря тому, что в конструкции агрегата не предусмотрено механическое движение деталей, и как следствие, отсутствует износ и повреждение комплектующих элементов.

Возможно, Вас также заинтересует статья о вихревых индукционных нагревателях.

Познавательную статью о том, как сделать индукционный нагреватель воды своими руками, читайте здесь.

Таким образом, мы раскрыли все характеристики индукционного котлоагрегата, а также указали на все нюансы изготовления котла своими руками. Мы искренне надеемся, что все наши советы и рекомендации, изложенные в этой статье, станут для вас настольным руководством при сборке индукционного агрегата своими руками.

Смотрите видео, в котором опытный пользователь демонстрирует устройство и работу индукционного котла отопления, сделанного своими руками:

• https://gidpopechkam.ru/kotly/indukcionnyj-kotel-svoimi-rukami.html
• https://oventilyacii.ru/otoplenie/induktsionnyj-kotel-otopleniya.html
• https://stroy-podskazka.ru/otoplenie/kotly/indukcionnye/
• https://teplo.guru/elementy/ustroistva/induktsionnyiy-kotel-otopleniya-svoimi-rukami.html

Плюсы и минусы индукционных котлов

Индукционные котлы обладают рядом безусловных преимуществ перед обычными котлами на ТЭНах:

• Стабильные показатели КПД до 99% практически весь срок эксплуатации.
• Отсутствие нагревающихся элементов, что значительно продлевает срок применения устройства.
• Отсутствие двигающихся элементов, что полностью исключает механический износ и необходимость замены комплектующих.
• Отсутствие разъемных внутренних соединений не дает возможность возникновения течи.
• Полная доступность работы даже при постоянном токе либо низком напряжении в сети.
• Очень быстрый нагрев до нужной температуры теплоносителя (5 – 7 мин).
• Достаточно высокая степень электро- и пожаробезопасности, соответствующая классу II за счет использования сердечника, не связанного напрямую с индуктором.
• Отсутствие необходимости установки дымохода и предоставления под котел отдельно расположенного помещения. Для установки данной системы нет потребности в привлечении высококвалифицированных специалистов.
• Нормативный срок эксплуатации прибора до 25 лет и даже более. Он напрямую зависит от герметичности запаянного внешнего шва и от большой толщины металлических труб для сердечника. Ему не нужны никакие профилактические работы в течение всего срока эксплуатации.
• Котел может использовать все доступные жидкие теплоносители: масло, вода, антифриз, этиленгликоль без какой-либо предварительной подготовки.
• Менять отработку теплоносителя можно всего один раз в 10 лет.
• Хорошая защита от перегрева и различных аварий, бесшумность в ходе работы.
• На котлах установлены электронные автоматизированные системы управления.
• Внутри контура отсутствует накипь.
• Возможность подключения котла к любым отопительным системам закрытого типа.
• Минимально возможный прогрев теплоносителя – 35°С.

Но у индукционных котлов есть недостатки, как перед другими отопительными приборами, так и по индивидуальным специфическим параметрам.

• Такие котлы можно подключить только к закрытому контуру отопления, очень часто с принудительной циркуляцией теплоносителя
• Достаточно большой вес котла при довольно небольших размерах. Вес котла мощностью 2,5 кВт составляет не менее 23 кг при полной высоте 45 см и диаметре 12 см.
• Большая, чем у других котлов цена, которая обусловлена наличием дорогостоящей детали – инвертора.
• Генерируемые на расстояние в несколько метров от котла радиопомехи в длинноволновом, средневолновом и даже УКВ-диапазоне. Они не оказывают воздействия на человеческий организм, но их хорошо чувствуют домашние животные и электронная аппаратура.

Где установить электрокотел?

Выбор места расположения электрокотла довольно велик. Их вполне можно монтировать в жилой зоне, например, коридоре, прихожей или на кухне

Стоит обратить внимание на то, что может потребоваться замена электропроводки, а также возникнет необходимость заземления

Как установить электрокотел на стену

Чтобы провести монтаж электрокотла на стену, нужно:

1. Удалить со стены загрязнения
2. Приготовить все инструменты, необходимые для закрепления: навесная монтажная пластина, дюбели и винты. Обычно перечисленные выше инструменты идут в наборе с самим котлом.
3. Сделать на стене разметку в соответствии с крепежной планкой.
4. Просверлить отверстия нужного диаметра (обычно Ø 10 мм), вставить дюбели в отверстия.
5. На специальные крючки повесить котел.Убедиться, что винты закручены достаточно туго.

Грамотное вкручивание винтов для крепления котла

Обвязка электрокотла

Для ТЭНовых электрокотлов в моноблочном корпусе, которые уже имеют все необходимые элементы системы достаточно подвести к соответствующим патрубкам подающую и обратную линии. К обратке через кран подпитки необходимо подвести запуск воды в систему.

• В первую очередь на особые крепежные элементы крепится гидроколлектор и расширительный бак.
• Затем прокладываются разводка труб, на которые предварительно должен быть установлен циркуляционный насос.

Заземление электрического котла

Электрические котлы имеют большую мощность, поэтому требуют качественного заземления, которое требует точного соблюдения всех правил. В корпус котла вставляется провод необходимого сечения до внутреннего распределительного щита заземления, если оно уже выполнено, или напрямую до вкопанных в землю электродов, в том случае, если заземления в частном доме пока нет.

Наружная часть защиты должна располагаться на таком участке, где исключена вероятность появления человека или животного в момент пробоя электросети, но желательно не дальше полутора метров от фундамента жилища.

Процесс заземления

При помощи лопаты необходимо выкопать траншеи в форме треугольника и подвод к нему глубиной 0,5-0,7 м. Примерная длина сторон треугольника – 1,2 м:

Земельные работы для заземления

• Для начала нужно вбить в землю по вершинам треугольника вертикальные заземлители – металлические уголки 50*50 длинной 2,1-2,2 метра. Предварительно их нужно заострить в форме клина. Сделать это можно с помощью болгарки.Клинья должны немного выступать из почвы, чтобы в дальнейшем была возможность приварить к ним горизонтальные заземляющие пластины.
• С помощью сварки прикрепить к вертикальным электродам 3 полоски металла длинной 1,2 м, шириной 4 см и толщиной не менее 4 см.
• Из нержавеющей стали необходимо изготовить полоску размером 4*4 мм. Ее необходимо приварить к вершине треугольника и провести ее по траншее к фундаменту дома.
• Соединить заземляющий провод,исходящий от распределительного щита,с корпусом электрокотла при помощи болтов.
• Засыпать получившуюся конструкцию землей.

Виды индукционных котлов для отопления

Различаются два типа устройств с вихревыми токами для нагрева теплоносителя. Первый тип – подача на первичную обмотку напряжения сети 220 в 50 герц, второй – подача напряжения через инвертор. Прибор преобразует стандартное напряжение электросети в токи высокой частоты, примерно в 20 килогерц.

Также различаются используемые материалы – в индукционных котлах SAV замкнутые теплообменники выполнены из стальных труб, а вихревые котлы оснащены теплообменниками из ферромагнитного материала.

Для чего требуется инвертор? Для того чтобы сделать электрокотел индукционный для отопления более надежным, компактным, экономичным и практичным. Однако применение меди для обмотки и сплавов теплообменника, блока автоматики делает инвертор дорогим прибором и это единственная причина по которой индукционные котлы стоят больше, чем электрический обычный котел с ТЭНом.

Рекомендуем к прочтению:Двухконтурный электрический котел для водоснабжения и отопления

Выбирая индукционное отопление, сначала нужно подобрать тип котла:

1. SAV. Отопительное оборудование без инверторов, работающее от стандартного электроснабжения (50 герц), подаваемоемого на индуктор. Вторичная обмотка представляет собой сеть тонких стальных труб теплообменника и быстро прогревается токами Фуко. Транспортировка носителя принудительная, установлен циркуляционный насос. В ассортименте предлагается оборудование с напряжением в 220 V, 380 V.

На заметку! Котлы SAV мощностью в 2,5 кВт справляются с обогревом площади до 30 м2.

1. ВИН. Это индукционные котлы вихревые, для работы которых нужен инвертор, преобразующий частоту электросети. Котлы отличаются облегченной массой, компактными размерами. Теплообменник выполнен из ферромагнитного сырья, магнитопровод и вторичная обмотка представлены как в виде теплообменника, так и корпуса котла. В комплектацию оборудования включены блок автоматического управления, насос приточный и циркуляционный.

На заметку! Котлы ВИН мощностью 3 кВт справляются с обогревом дома площадью 40 м2.

Устройство и основные элементы котла

Если рассматривать конструкцию прибора, то представляется схема индукционной плиты. Котлы также состоят из нескольких основных элементов:

• Индуктор. Тип трансформатора с двумя обмотками. Первая дополняет сердечник, из-за чего именно в этом элементе образуется электромагнитное поле, выделяющее вихревые токи. Корпус котла является вторичной обмоткой, принимающей токи, а затем передающей тепловую энергию теплоносителю.
• Нагреватель. Элемент представляет собой сердечник катушки и выглядит как труба значительного диаметра или несколько трубок меньшего сечения, соединенных параллельно.
• Патрубки. Нужны для соединения агрегата в тепловую сеть, один патрубок является подающим, второй обратным. По первому внутрь котла поступает теплоноситель, по второму выходит и транспортируется в контур отопительной системы.
• Инвертор. Прибор, преобразующий постоянный ток в высокочастотный.

Тонкости использования котлов

Следует помнить, что для большинства котлов — в том числе газовых — требуется электричество. Оно питает блоки автоматики и датчики в системе отопления, на которые ориентируется котел.

Кроме того, электричество требуется для работы насосов, которые качают теплоноситель (воду) по трубам в доме. Даже если котел будет работать без электричества, насос не сможет перегнать эту воду от котла к радиаторам отопления.

Пример требований снипа к контролю качества проложенного газопровода

Для некоторых котлов — например, газовых и твердотопливных (особенно с открытой камерой) — по правилам безопасности требуется дополнительное обустройство помещения, в котором они находятся.

Если мощность котла выше 60 кВт, его нужно устанавливать в отдельном помещении. В остальных случаях котел можно разместить на кухне, если ее объем не менее 15 м³, а высота потолков не менее 2,5 м. В cнипе 42-01-2002 перечислено еще много тонкостей — изучите их, прежде чем покупать и устанавливать котел. Соблюдение cнипов для газовых котлов проверяют газовые службы при подключении, но и другие cнипы для безопасности тоже лучше соблюдать.

Плюсы и минусы индукционного электрического котла

Минусы

индукционного котла:

1. При справедливости утверждений о том, что такой котёл — экологичный и не выбрасывает в окружающую среду выхлопов, электромагнитное поле он по жилищу распространяет. На него реагируют и люди, и животные, и техника.
2. Безопасен только условно. Если случится утечка теплоносителя, электромагнитное поле не выключится автоматом, сердечник будет продолжать нагреваться вплоть до оплавления корпуса, а произойдёт это буквальноза пару секунд. Поэтому очень важна для такого котла сложная и надёжная автоматика контроля, выключающая электропитание при утечках. Стоит она дорого. А на отечественных образцах индукционных нагревателей ради экономии чаще всего стоят дешёвые китайские образцы.
3. Стоит почти в 2 раза дороже ТЭНового. При этом его заявленная экономичность явно завышена и окупать себя будет долго.
4. В рациональности и экономии серьёзно уступает газовым и твердотопливным системам отопления.

Преимущества:

1. В некоторых моделях есть вариант удалённого управления с помощью электронного программатора по GSM-каналу. Это действительно бывает удобно — выставить температуруна 8—10 °С на время отсутствия людей в доме, уехав на недельку, не беспокоясь о промерзании жилища.
2. Нет промежуточных техосмотров , замены ТЭНа и прочихремонтно-профилактических работ.

Недостатки традиционных котлов отопления

В отличие от индукционных, классические электрические котлы, построенные на основе ТЭНов, обладают множеством недостатков. В первую очередь мы отметим не самый продолжительный срок службы нагревательных элементов. Они часто выходят из строя, дают электрические пробои, обрастают накипью (правда, не так интенсивно, как в стиральных машинах и электрочайниках), портятся от коррозии. Та же накипь затрудняет нагрев теплоносителя – в результате на это затрачивается больше электроэнергии, чем нужно.

Во вторую очередь мы отметим недолговечность ТЭНов – это один из главнейших недостатков традиционных котлов отопления. Находясь постоянно в воде, металл подвергается воздействию коррозии. В результате этого он истончается, нередко теплоноситель попадает внутрь, что вызывает замыкание или закипание. Возможен и другой исход, когда в ТЭНах перегорает их внутренняя начинка. В любом случае ремонт ТЭНов невозможен – производится их полная замена. И не факт, что новая деталь проработает долго.

Главным достоинством ТЭНовых агрегатов является предельная простота, чего нельзя сказать об индукционных моделях.

Правила выбора индукционных отопительных котлов

Перед тем как купить индукционный электрический котел, стоит ознакомиться с инструкцией от производителя, определиться с зоной монтажа и типом тепловой сети.

Профессионалы рекомендуют обращать внимание на ряд показателей:

1. Уровень шума при работе. Чем тише прибор, тем практичнее он в применении. Если при запуске оборудования в работу оно шумит, то это неисправность кавитации насоса, перегрев или установка трубы малого сечения. Котлы без технических недостатков работают совершенно бесшумно.
2. Масса, размеры. Компактное устройство проще установить в ограниченной зоне, легкие по весу приборы допустимо навешивать на прочные стены.
3. Безопасность. Снизить риск утечки тепловой энергии можно при полном отсутствии прямого контакта воды с током или магнитным полем.
4. Стабилизатор напряжения. Этот прибор не встроен в котел, но требуется при скачках напряжения в сети.
5. Датчики температуры и устройства для регулировки режима нагрева. Если производитель не оснастил оборудование датчиками, их надо купить. Приборы позволяют экономить на отоплении без потери КПД оборудования.

Отдельно стоит поговорить о КПД. Разница между заявленным и реальным КПД часто приводит в недоумение. Причина такая – электроэнергия подается на котел с КПД 100%, потери могут быть только из-за плохо утепленного корпуса. Никакие другие параметры в расчет не принимаются, в том числе снижение КПД из-за отложений накипи внутри агрегата. Слой кальция является проводником тепла и не может снизить производительность агрегата.

В трубопроводах отложения мешают циркуляции воды, но в котле такой проблемы нет, потому если реальный КПД ниже заявленного, оборудование неисправно, покупать такой котел не рекомендуется. Лучше поискать приборы другого изготовителя, который прописывает одинаковые параметры заявленного и реального коэффициента полезного действия (КПД).

Пользователю пригодится совет от специалистов: продавцы говорят, что при повышенном КПД экономия прибора достигает 30%. Это неверно. Индукционный котел – это не газовый нагреватель, с выходом избытков тепла через трубу дымохода. Вопрос – куда девается 30% выработки, заданный менеджеру, быстро даст понять, что покупатель знает устройство индукционного котла отопления и не даст себя провести.

Типы котлов для водяного подогрева полов

Котлов для подогрева теплоносителя, то есть воды, существует несколько типов. Они отличаются особенностями работы, установки и эксплуатации, а также типом топлива, за счет которого функционируют.

Котлы отопительные

Таблица. Типы отопительных котлов.

Тип	Общая информация
Одноконтурный	Такие котлы нагревают только теплоноситель (в нашем случае – воду). Чтобы они могли использоваться для чего-то еще, необходимо приобрести бойлеры, теплообменники и т. д.
Двухконтурный	Котлы этого типа могут использоваться для подогрева воды и с целью отопления. Подогрев в таком агрегате возможен благодаря наличию теплообменника или бойлера уже непосредственно в самом устройстве.

Также котлы могут разделяться на две категории по месту установки. Они бывают настенные, напольные. Напольные, как правило, имеют большую мощность, чем подвесные. Но последние гораздо удобнее в плане установки и не такие затратные в обслуживании.

Установка газового котла BAXI + электрокотел Protherm

Котлы дизельные

В этом случае топливом выступает обычная солярка. Эти агрегаты производительны и очень эффективны, отличаются абсолютной автономностью, то есть не зависят от того, подключены ли они к каким-либо коммуникациям (газовым, электрическим сетям и т. д.). Они просты в монтаже, легки в эксплуатации и имеют высокие показатели КПД при небольшом расходе горючего.

Устройство дизельного котла

дизельные котлы отопления

Котлы на твердом топливе

Топливом для этих агрегатов служат дрова, топливные пеллеты. Принцип работы напоминает сжигание дров в обычной печи. Но при этом сгорание происходит при высоких температурах (от +250 градусов) и без доступа воздуха. Нагрев теплоносителя происходит за счет выделения горячего дыма во время сжигания топлива.

Твердотопливный котел для теплого пола

В жилых помещениях такие котлы применяются редко, обычная сфера их использования – производство, сельское хозяйство. Эти агрегаты в доме требуют постоянного внимания, а также подгрузки топлива, что усложняет эксплуатацию.

Схема твердотопливного котла

твердотопливные котлы отопления

Котлы газовые

Догадаться нетрудно, что этот тип котлов работает на газу. Корпус этих устройств обычно изготавливается из чугуна или стали, от чего будет зависеть срок службы и простота монтажа. Стальные котлы гораздо легче чугунных, они имеют небольшие габариты и легко ремонтируются. Однако срок эксплуатации у них ниже. Именно поэтому чугунные агрегаты стоят дороже, так как отличаются повышенными показателями надежности. Устройства могут работать как на магистральном газе, так и на сжиженном из баллонов. Довольно экономны, а для подогрева одних лишь полов можно взять маломощную установку.

Газовый котел для теплого пола

Для подключения к системе теплого пола эти котлы не рекомендованы. Причина проста – они, конечно, в состоянии поддерживать температуру воды на невысоких показателях (около +45 градусов), но ведь на самом деле рассчитаны на подогрев теплоносителя не менее +80 градусов. Из-за этого КПД котла очень сильно упадет (до 15%).

Но все же есть вариант использования газового котла для работы с системой теплого пола. Для этого придется использовать узел смесительный, оборудованный специальным распределителем и циркуляционным насосом. Однако это увеличит и затраты на приобретение оборудования и его монтаж.

Котел газовый напольный двухконтурный

газовые котлы отопления

Котлы на электричестве

Эти агрегаты, работающие на электрическом токе, могут применяться в любых сферах и лучше всего подходят для подключения к системе подогрева пола. Подключение этого котла просто, несмотря на кажущуюся сложность. Такие агрегаты позволят организовать низкотемпературный подогрев – такой, какой и нужен для теплого пола – за счет возможности регулировки температуры исходящего потока теплоносителя.

Схема электрокотла для теплого водяного пола

На фото — электрический котел отопления

электрические котлы отопления

Снижение КПД электрокотла

Еще один аргумент при сравнении – индукционный котел в период эксплуатации не теряет своей первоначальной мощности. А вот у тэна из-за образования накипи, это происходит в порядке вещей.

Даже иногда приводятся расчеты, согласно которым, в течение всего одного года, мощность тэнового уменьшается на 15-20%. А значит, снижается и его КПД.

Давайте разберем это поподробнее.

Практически у любого электрического котла КПД превышает 98%. И даже котлы, работающие на токах сверхвысоких частот от 25кГц и выше, что могут для вас изменить? Добавить лишних полтора процента, но при этом подскочить в цене на 100%?!

Что касается отложений на элементе ТЭНа, то они действительно присутствуют.

А что происходит там, где нет постоянной подпитки примесей? На ТЭНе может осесть небольшой слой отложений, однако:

этот слой не достаточно толстый

он никоим образом не препятствует передаче тепла

А соответственно, свое изначальное КПД, котел никоим образом не теряет.

То есть фактически, и на чистом элементе нагрева и на грязном, происходит передача одинакового количества энергии, только при других температурах.

Схема обвязки без насоса

При отсутствии электроснабжения или нестабильной работе сети сооружают отопительный контур с естественной циркуляцией теплоносителя. Другое название – гравитационный. Он не нуждается в насосе, а значит, является энергонезависимым.

Принцип работы

Движение теплоносителя по трубам обеспечивает конвекция – стремление менее плотной нагретой среды перемещаться вверх под действием архимедовой силы. Горячую воду вытесняет из котлового бака в подачу более холодная, поступающая из «обратки».

Схема обвязки твердотопливного котла без насоса.

Необходимые инструменты и расходники

Для монтажа понадобятся:

• перфоратор;
• уровни – реечный и ватерпас;
• рулетка;
• разводной ключ «попугай»;
• отвертки, плоскогубцы;
• для полипропиленового контура – специальный нагреватель для сварки пластмассовых деталей.

Нужны материалы:

• кронштейны для крепления труб и радиаторов;
• дюбели;
• пакля или сантехнический лен (ФУМ-лента не подходит из-за высокой температуры транспортируемой среды).

После нагрева объем теплоносителя увеличится. Для компенсации в систему врезают расширительный бачок.

Также нужны радиаторы, трубы, муфты и другие фитинги.

Как сделать

Чтобы создать конвекцию и свести к минимуму гидравлическое сопротивление контура, его строят по следующим правилам:

1. Котел располагают хотя бы на 0,5 м ниже радиаторов. В разных помещениях отметки на одной высоте делают с помощью ватерпаса.
2. Первый участок от подающего патрубка прибора делают вертикальным до потолка. Это разгонный коллектор, он создает сильный конвекционный напор. Опуск делают вдоль угла того помещения, где находится первый радиатор.
3. Применяют большие трубы – с внутренним диаметром 30-40 мм. С увеличением этого параметра снижается гидравлическое сопротивление.
4. Горизонтальные участки монтируют с большим уклоном – 1 см/м. Это облегчит сток холодной жидкости обратно к котлу.

Котел располагают так, чтобы уменьшить гидравлическое сопротивление.

Расширительный бак размещают в самой верхней его точке. Чтобы не нарушать эстетики, резервуар часто устанавливают на чердаке. В таком случае изделие нужно утеплить.

Минусы

Гравитационная система имеет ряд недостатков:

1. Длина контура не может превышать 30 м.
2. Тепло распределяется неравномерно, дальние от котла радиаторы холоднее ближних.
3. Из-за существенного перепада температур на «подаче» и «обратке» отопитель испытывает высокие нагрузки.
4. Нужны трубы большого диаметра, что приводит к удорожанию проекта и увеличению объема воды.
5. Через открытый расширительный бачок в рабочую среду поступает кислород, вызывающий коррозию металлических поверхностей и завоздушивание контура.
6. Невозможна эксплуатация прибора в режиме малой производительности, что требуется в межсезонье.

Самые популярные дефекты индукционного котла

Чаще всего ломаются обогревательные детали, выходит из строя система контроля и управления. Поможет замена электродов, электронагревателя.

Для увеличения срока действия котла нелишними будут профилактические работы – тестировать сеть перед запуском в постоянную работу, обследовать агрегаты на целостность, чистить фильтры, воздуховоды.

Несмотря на простое устройство, ремонт индукционных котлов своими руками невозможен. Агрегаты не имеют нагревателей, потому устранение дефектов – дело специалистов из сервисного центра. Вмешательство в конструкцию будет являться нарушением гарантийных правил, а срок гарантии у таких агрегатов до 10 лет.

Основные варианты современных электрокотлов

Существует не один вариант конструкции котла для электрического отопления. Самым простым является встроенный ТЭН

Необходимо обратить внимание на трубу, куда монтируется ТЭН. Она обязательно должна быть категории съемной, что касается диаметра, то лучше, если он будет больше, чем иные подобные элементы

Съемная труба требуется для осуществления работ, связанных с ремонтом, если ТЭН выйдет из строя

Кроме того, труба, которая имеет встроенный ТЭН, может быть отнесена к категории особых компактных котлов. Стоит отметить, что данная система отличается высокими показателями эффективности

Съемная труба требуется для осуществления работ, связанных с ремонтом, если ТЭН выйдет из строя. Кроме того, труба, которая имеет встроенный ТЭН, может быть отнесена к категории особых компактных котлов. Стоит отметить, что данная система отличается высокими показателями эффективности.

Важно! По этой причине рекомендуется избежать всех ненужных расходов, но всеми возможными методами добиться использования всей системы в целом. Можно просто выполнить небольшой по размеру стоящий отдельно котел

Оборудование такого плана можно произвести из специальной, выполненной из стали трубы

Здесь, чем котел меньше по размерам, чем более эффективно он будет осуществлять свою работу. Нет необходимости нагревать лишнюю воду и соответственно тратить большое количество киловатт энергии

Оборудование такого плана можно произвести из специальной, выполненной из стали трубы. Здесь, чем котел меньше по размерам, чем более эффективно он будет осуществлять свою работу. Нет необходимости нагревать лишнюю воду и соответственно тратить большое количество киловатт энергии.

Для эффективного обогрева относительно небольшого по площади дома из двух-трех комнат, достаточно взять элемент трубы, диаметр которой равен 220 мм, а показатели длины должны составлять всего половину метра.

С двух сторон труба должна быть герметично заварена специальными крышками из стали. При этом в верхнем элементе необходимо сделать специальное отверстие, которое будет предназначено для присоединения отводной трубы. По данной трубе будет осуществляться передвижение горячей воды к установленным радиаторам. В нижнем элементе построенного котла, с одной из его сторон проделывается точно такое же отверстие, потом туда будет присоединяться труба, но уже с прохладной водой.

Для подобной конструкции можно задействовать ТЭН, с параметрами мощности в 1 Квт. Он осуществляет обогрев от стандартной сети в 220 Вольт. Что касается самого ТЭНа, то его можно быстро инсталлировать в расположенную снизу крышку нового котла или с одной их боковых сторон. Главное чтобы это была сторона, находящаяся на другой стороне патрубка, в нее обычно поступает уже холодная вода.

Важно! Электрокотел такого плана в состоянии работать круглосуточно. Если произвести установку в его конструкции дополнительного автоматического оборудования, можно будет вполне спокойно поддерживать требуемый температурный режим

Кстати, он обычно выставляется посредством специального регулятора

Кстати, он обычно выставляется посредством специального регулятора.

Установка регулятора обязательна, так как именно он в состоянии эффективно защитить оборудование от перегрева. Кроме того, монтированная автоматика предоставляет оптимальную возможность экономить материальные средства на общем количестве потребляемой энергии.

Устройство электрокотла

В самом общем случае устройство электрокотла выглядит так. Имеется стальная емкость с патрубками для подключения подающего и обратного трубопровода системы обогрева. В нее встроены разные по конструкции устройства для нагрева котловой воды – индукционные катушки, электроды или ТЭНы.

Источник фото: kit.byklimatkotlyelektricheskie

Они определяют стоимость котельного агрегата (в порядке убывания). В ряде случаев предусмотрены теплоизоляция частей оборудования, соприкасающихся с нагретой водой, встроенный циркуляционный насос для нее и другое. Обязательно есть элементы автоматики (отводчики воздуха, термисторы, манометры и т.д.), защит (от перегрева, утечки тока) и управления тепловой мощностью.

Поведем итоги

Подробно разобравшись с устройством и принципом действия электродных котлов, можно сделать несколько важных выводов.

Возможность экономичного достижения высокого уровня мощности и быстрого нагрева больших объемов воды оказывает большое влияние на габаритные размеры теплогенераторов. Компактные устройства с минимальным весом можно без труда установить в любом месте дома.

Если возникает необходимость обогреть помещение с большой площадью (500 и более квадратных метров), вполне возможно создать схему подключения нескольких электродных котлов. Следует отметить еще один положительный момент – при устройстве ионного электрического отопления не требуется разрешение и контроль инспекции котлонадзора.

Из всех существующих на сегодняшний день отопительных приборов электродный котел представляется наиболее приемлемым решением. Простое и экономичное оборудование способно подарить тепло нашему дому и подогреть горячую воду для бытовых нужд.

Поставил двухтарифный счетчик электроэнергии на сеть 220В. Стоит в доме вместе с газовым котлом «очаг — 3″(Галан). В щитке управления котлом поставил прямоточный амперметр на 20А. При включенном котле с Тобратки 42градуса показываает 6А потребления, а на счетчике дома показывает 13А, притом что в доме горит одна Led лампочка и работает телевизор и больше абсолютно ничего. Непойму в чем прикол? Подскажите кто знает. Пишите Yura_Gorovui@mail.ru

Юрий Юрий Горовой 18 мая 2017, 12:07

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.
