Гофра для проводов и кабеля – выбираем лучший вариант

Коротко о главном

Гофра под кабель применяется для защиты проводов под землёй, в помещении или на улице.

Гофротруба может быть синтетической, металлической, комбинированной.

Толстые гофротрубы используют для защиты проводов от внешних разрушающих воздействий, тонкие предохраняют от пыли и помогают организовывать пространство.

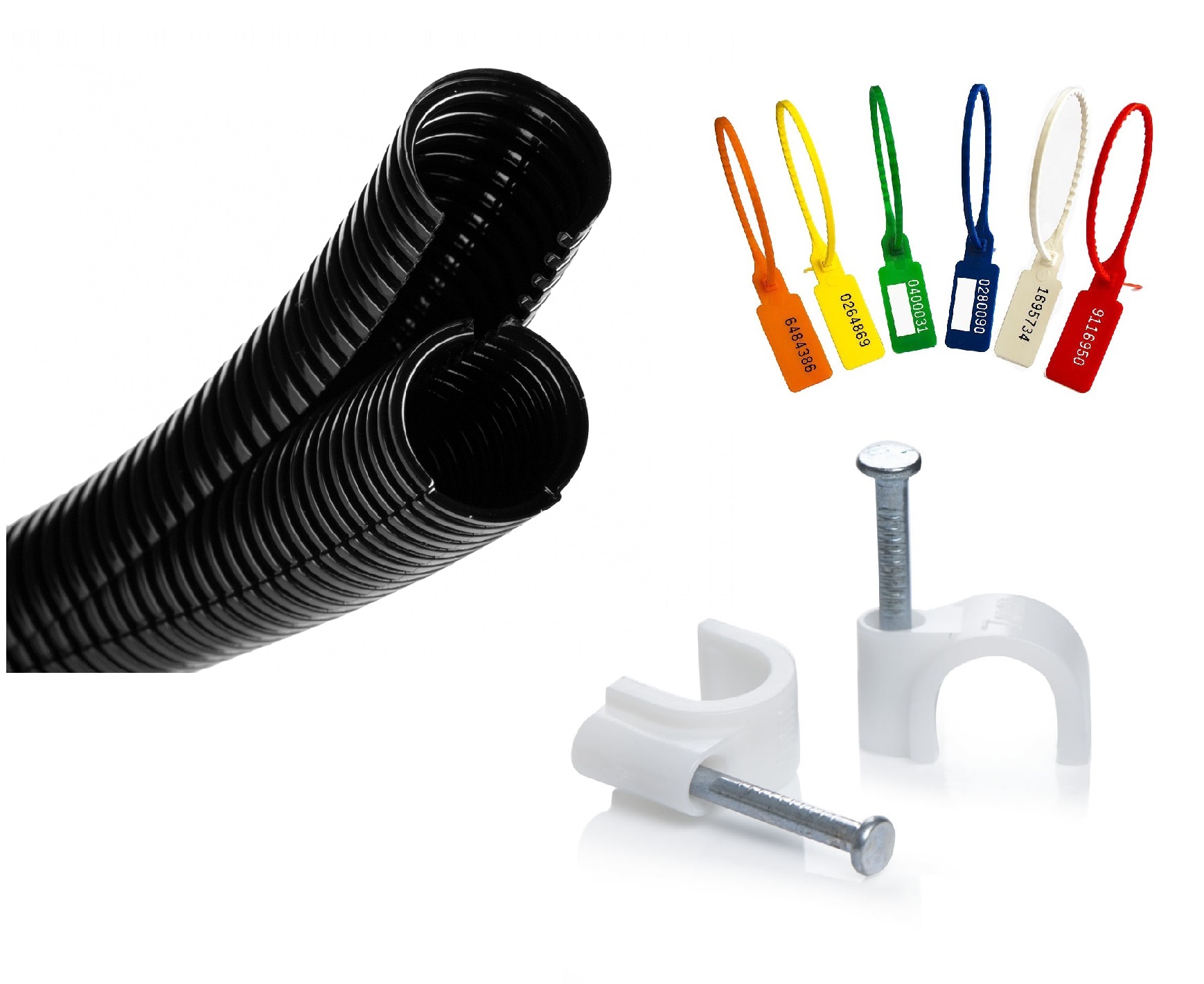

Монтаж гофрорукавов происходит с соблюдением определённых правил, с использованием специальных креплений. Некоторые параметры используемой гофры зафиксированы официальными стандартами.

Для правильного выбора нужного типа гофры для провода необходимо воспользоваться таблицей, в которой указаны количество и толщина проводов, также следует учесть некоторые другие важные факторы.

Оценок 0

Нормативы и правила прокладки кабеля в гофре

Требования государственных нормативных документов прямо не указывают на необходимость прокладки электрокабелей в гофре. Однако, из некоторых норм можно сделать однозначные выводы об использовании гофротрубы. Например:

— в таблице 2.1.3 ПУЭ (рис.1) рекомендуется монтировать незащищенные и защищенные кабельно-проводные изделия в трубах из трудно/несгораемых материалов;

— п.7.1.37 ПУЭ говорит о том, что электропроводка в помещениях должна выполняться заменяемой. Сделать это проще, если использован метод протяжки кабеля в гофре, ведь процедура замены электролинии, которая проложена в штробе или замоноличена, весьма трудоемка;

— п.3.58 СНиП 3.05.06-85 обязывает принимать меры по защите кабель-линий от механических повреждений.

Гофры для прокладки кабелей

Рассмотрим основные виды и правила выбора гофрированных труб для прокладки электрического кабеля.

Материал

Для создания гофры применяются следующие материалы:

Полипропилен (ППР). Обладает низкой ценой и малым весом, но плохо выдерживает высокие нагрузки. ППР подходит для внутренней отделки дома, а также для создания сигнальных линий.
Поливинилхлорид (ПВХ). Самый популярный и надежный материал, который выдерживает средние и высокие нагрузки, не плавится и не портится при воздействии воды. Подойдет как для внешней, так и внутренней прокладки кабеля.
Полиэтилен низкого давления (ПНД). Дешевый эластичный материал, которые не боится воды и легко монтируется. Держит тепло при нагреве, поэтому рекомендуется использовать для внешней отделки или внутри негорючих стен.
Оцинкованная или нержавеющая сталь. Обладает очень высокой прочностью, отлично держит нагрев, воздействие воды и грибков. Однако монтировать металлическую гофру сложнее, поэтому ее используют только в условиях высокой нагрузки (например, на заводах или при создании протяженных линий коммуникации).

Виды

По прочности различают три вида гофрированных труб:

Легкие. Дешево стоят и широко доступны в любом строительном магазине. Обладают невысокой прочностью, но хорошо подходят для укладки кабелей внутри стен или потолков.
Средние. Обладают отличной прочностью и устойчивостью, но дороже стоят. Хорошо подходят для внутренней и внешней отделки домов, небольших зданий.
Тяжелые. Обладают большим весом и высокой ценой, но отличаются очень высокой прочностью. Применяются для отделки крупных зданий и создания линий электроснабжения надземного/подземного типа.

Выбор размера

Выбор размера гофры

Диаметр гофры находится в пределах от 15 до 65 миллиметров, а материал нужно подбирать по толщине кабеля (он не должен упираться в стенки трубы после монтажа). Толщина стенок находится в пределах от 3 до 12 миллиметров, а чем толще кабель, тем толще должны быть стенки. Материал упаковывается в заводские бухты размеров 15, 25, 50 или 100 метров. При необходимости продавец в магазине может отрезать от бухты трубу необходимой длины, хотя обычно в этом нет необходимости.

Особенности

Гофра бывает двух основных типов в зависимости от предназначения:

Обычная гофра с гладкой внутренней стенкой. Такие трубы дешевле стоят, но сгодятся они для прокладки лишь небольшого по длине кабеля. В случае длинной проводки протягивать кабель в гофре будет достаточно сложно, а край провода может упираться и деформировать трубу, что сделает конструкцию ненадежной.
Гофра с проволочной натяжкой. У такой трубы внутри располагается тонкая металлическая проволока. С ее помощью значительно упрощается протягивание кабеля по трубе. Это не только упрощает жизнь мастеру, но и минимизирует риск деформации внутренних стенок трубы.

Гофра для проводов: конструкция и материалы

Гофротрубу для кабеля используют для монтажа всевозможных линий, а также для различных вариантов проводки: замаскированной, подземной и наружной. Они различаются своим устройством, технологией и сырьем.

ПНД является гибким проводом;

Применение материала ПНД

поливинилхлорид относится к самозатухающим типам сырья;
пнд применяется для скрытых линий. Он прокладывается в бетонных конструкциях или кирпиче;
полипропилен представляет собой пластиковую магистраль, которая используется для установки кабеля;
полиамид обеспечивает хорошую гидроизоляцию.

Структура изделия из полиамида

Если проводка прокладывается по горючим видам материала, то применяется термостойкая гофра из металла. Трубы могут иметь разную конструкцию. При однослойном варианте у магистрали одна стенка между наружной и внутренней поверхностью. Двухслойное изделие имеет внутренний слой, который помещается в защитном корпусе.

долгий срок службы;
не пропускает влагу;
стойкость к возгораниям;
повышенная сопротивляемость разным видам нагрузки;
не поддается коррозии;
небольшой вес.

Электрические провода

Виды размещения электрической проводки

Существует несколько способов закрепить кабели на основании, в число которых входят:

Установка проводов без специальной защиты прямо на стену или в штабе методом фиксации зажимным кронштейном. Такой способ часто используется при электрификации квартир или частных домов, когда планируется финишная заделка кабеля песчаным раствором;
Прокладка кабеля в гофре. Данный метод подходит для открытого расположения проводов, при этом гофра служит защитой от механического воздействия снаружи и предотвратит распространение открытого огня в случае возникновения короткого замыкания;
Размещение проводов в гладком трубопроводе из жесткого материала, такого, как пластик или металл. Кабель канал из труб можно применять в любых условиях, в том числе в агрессивной среде с высокой температурой.

Данные способы являются основными и наиболее распространены в современном строительстве, но стоит учитывать, что каждый метод подходит только для определенных условий, так как материалы, используемые в каналах, имеют разные характеристики с точки зрения безопасности. Самым экономичным и поэтому востребованным способом является прокладка электрического кабеля в гофротрубах. Благодаря свойствам материала, из которого изготовлена гофра, электрические сети легко монтировать, они будут обладать достаточным уровнем безопасности, а срок их службы не ограничен.

Характеристики и область применения

Оба вида применяются для:

Монтажа проводки в стенах из горючих материалов (дерево), либо за отделкой из таких материалов, а также при креплении кабелей к перекрытиям из дерева для повышения пожарной безопасности;
Защиты кабеля от механического повреждения (чем тверже гофра, тем лучше), проникновения влаги;
Защиты кабеля от сдавливания при монтаже систем «теплый пол» под бетонную или полусухую стяжку, в будущем поврежденный кабель можно легко заменить, не взламывая стяжку;
Предотвращения порчи кабеля от солнца и влаги при его наружной прокладке.

Гофра ПВХ обладает легкостью и гибкостью, поэтому ее покупают для монтажа проводки в самых труднодоступных местах, причем после прокладки можно заделать линию бетоном. Используют ее и для монтажа потолочных осветительных систем, скрытых за декоративными отделочными панелями из пластика, гипсокартона и т.д. Так как собственный вес гофры очень мал, можно использовать под легкие трубы минимум крепежей или вовсе обойтись без них.

Оптимальный режим эксплуатации при температуре +25-60 0С. Для наружной прокладки гофра почти не применяется из-за своего достаточно узкого рабочего температурного диапазона.

ПНД обладает большей стойкостью к возгоранию, так как для этого материала рабочий температурный режим имеет гораздо больший диапазон +40-900 0С. Эти трубы более тяжелые.

Для наружной прокладки этот тип подходит идеально.

Назначение гофры для кабеля

Гофрированным шлангом может называться рукав из пластика или иного материала с ребрами жесткости.

Его используют в таких целях, как:

повышение пожарной безопасности при работах на горючих перегородках;
уменьшение силы сжатия (если гофру применяют для прокладки кабеля в бетонной стяжке);
предотвращение механических повреждений кабеля;
уменьшение влияния вредных факторов окружающей среды на наружную электропроводку;
протяжка в один шланг нескольких проводов одинакового или разного сечения в зависимости от размера гофры;
увеличение водонепроницаемости при подземном монтаже;
облегчение повторной прокладки проводов с использованием на поворотах специальных муфт.

Как правильно подобрать конструкцию проводки

Для каждого помещения рассчитывают суммарную нагрузку электроприборов. Всех потребителей разбивают на группы, для каждой устанавливают свой автомат в распределительном щитке. Для экономии провода в комнатах монтируют наружные разветвительные коробки, в них заводят групповой кабель от ГРЩ.

Если стены дома деревянные, устанавливают накладные подрозетники

При монтаже открытой электропроводки в кабельных каналах из ПВХ используют модели популярных фирм:

T-Plast;
«Идеал Комфорт»;
Arbiton.

Вам это будет интересно Особенности кабеля frls

Выбирают электроустановочные модули наружного исполнения, не поддерживающие горение. Кабель и провода выбирают исходя из мощности нагрузки, сечение проводника определяют по суммарной величине тока.

Сила тока	Сечение медного провода
16 A	2,5 мм²
25 A	4 мм²

Для подключения используют трехжильные провода:

на розеточные группы − 2,5 мм²;
на светильники — 1,5 мм²;
на духовки, плиты, водонагреватели, стиральные машины — 4-6 мм².

Важно! Для жилых помещений подходит проводка с медными жилами, стойкая к горению, рассчитанная на большие токи. Маркировка проводников

Маркировка проводников

Марку провода выбирают, учитывая тип помещения, способ монтажа.

Помещение	Способ прокладки	Характеристики кабеля, провода
Влажное	на ролики	одножильные незащищенные провода
Сухое	на ролики	скрученные двухжильные провода
Всех видов	короба с открываемыми крышками	защищенные и незащищенные одно- и многожильные провода, кабель в металлической, неметаллической оболочке

В доме, квартире прокладывают два вида кабеля, соответствующие требованиям ГОСТ:

ВВГнгLS. Жил от 1 до 5. Изоляция, оболочка из материалов с пониженной пожароопасностью. Бронированного покрова нет. При возгорании мало дыма, горение не распространяется. Используют для прокладки в пучках;
NYMнгLS. Есть защитная оболочка, заполнитель, изоляция жил. Все три слоя обладают противопожарными свойствами. Не пригоден для прокладки в пучках. Легко зачищается, гнется. Используют при монтаже проводки в гофре, трубах.

Труба гофрированная ПВХ с протяжкой В продаже есть гофра трех марок: ПВХ (серая, белая), ПНД (черная, оранжевая), ППР (синяя). В изделиях из полиэтилена низкого давления (ПНД) нет добавок, препятствующих горению, поэтому они не годятся для монтажа открытой электропроводки в квартире, доме. Для этой цели лучше гофра из поливинилхлорида серого цвета, она отвечает требованиям безопасности, дешевле, чем изделия из полипропилена (ППР).

Диаметр трубы	Линия
16 мм	освещение
20 мм	силовые розетки
25 мм	на щиток от распределительной коробки, между распредкоробками

Ошибки и правила монтажа кабеля в гофре

не создавайте острых углов при проектировании трасс

для увеличения длины целикового отрезка гофротрубки используйте специальные транзитные коробки, тройники и муфты

Нельзя соединять трубки между собой при помощи изоленты. Устанавливайте соединительные аксессуары на поворотах, углах и ближе к середине всего участка.

нельзя протягивать в одной гофре сразу несколько кабельных линий

силовые сети и слаботочка должны быть разделены между собой, с соблюдением соответствующих расстояний

если вы протягиваете в гофротрубе не кабель, а отдельные провода, вот таблица подбора максимального сечения проводников и их количества, в зависимости от диаметра трубки:

Рекомендуемые диаметры гофры под разные сети:

на линии освещения как правило используется гофра d=16мм

на силовые розетки диаметром не менее 20мм

под коаксиал для видеонаблюдения – не меньше 25мм

под слаботочку (телефон, интернет, ТВ кабель, сигнализация) D=16мм

Цвет и тип гофры

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

серый цвет это ПВХ – поливинилхлорид. Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.
черный и оранжевый цвет это ПНД – полиэтилен низкого давления
синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

ПВХПНДПП ПП

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры. Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки. Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота – это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение. При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется. Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит. Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи. Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

Конструкция и материалы гофры для электропроводки

Гофротруба представляет собой последовательность колец двух размеров: широкие и более плотные чередуются узкими, более тонкими и меньшего диаметра. Если трубу разрезать вдоль и развернуть, можно увидеть гребенку с прямоугольными выступами.

Такая конструкция позволяет трубе быть достаточно жесткой при поперечных нагрузках за счет плотных внешних колец и достаточно гибкой благодаря тонким внутренним кольцам. При разводке можно получить угол до 90 градусов.

Материал, применяемый при изготовлении гофротруб для электротехники, поливинилхлорид (чаще всего), полиэтилен низкого давления или пропилен. Эксплуатационные характеристики готовой гофротрубы из различных материалов отличаются незначительно.

В чем отличия, и какие гофротрубы лучше?

Гофра ПВХ выпускается преимущественно серого цвета, поэтому ее легко отличить от других и в прокладке и на витрине магазина

Обладает ценным свойством самозатухания, что очень важно при монтаже особо ответственных сетей с повышенными требованиями к пожарной безопасности. Влагостойкость данного вида гофры не слишком высока, уступая аналогам из других материалов

Преимущественная сфера применения: жилые и производственные помещения с нормальным уровнем влажности воздуха (50-60%).

Полиэтиленовые трубы бывают разных цветов: оранжевые, черные. Сам по себе полиэтилен – горюч, в сравнении с ПВХ не стоек к воде и агрессивным химическим воздействиям. Именно этот вид гофры выбирают для монтажа электросетей в стяжках из бетона, штробах внутри штукатурки и других негорючих материалов, для прокладки проводки открытым способом вне помещений, то есть для улицы.

Из каких материалов

Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.

Полипропилен (ППР). По цвету эта гофра обычно синяя, материал самозатухающий, не поддерживает горение. Отличается повышенной водойстойкостью может использоваться для прокладки кабелей на улице или в помещениях с повышенной влажностью.
ПВХ (поливинилхлорид). По цвету — серые трубы, самозатухающие. Гофра ПВХ не водостойкая, применяться может только в сухих помещениях. Черная кабельная гофра чаще всего изготавливается из ПНД. Но может быть и из полипропилена (ППР)
ПНД (полиэтилен низкого давления). По цвету — оранжевые, черные, материал горючий, но стойкий к химическим воздействиям и воде. Область применения — прокладка в стяжке и штробах в негорючих стенах, открытая прокладка на улице.
Металл (нержавеющая или оцинкованная сталь). Негорючий материал, стойкий к механическим и химическим воздействиям. Рекомендован для электропроводки в горючих строениях (деревянные, каркасные). Также хорош для прокладки на открытом воздухе.

Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.

Цвет и тип гофры

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

серый цвет это ПВХ – поливинилхлорид. Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.
черный и оранжевый цвет это ПНД – полиэтилен низкого давления
синий цвет ПП – самозатухающий полипропилен
