Назначение и принцип действия гидравлической стрелки для отопления

Принцип работы и назначение гидрострелки

1. Гидрострелка необходима для гидродинамической балансировки системы отопления и служит в качестве добавочного узла. Она дает возможность сберечь теплообменники котлов, сделанные из чугуна, от возможных тепловых ударов. Подобное может произойти во время первоначального пуска котла, проведения технических проверок или обслуживающих работ, которые сопровождаются обязательным отключением циркуляционного насоса отопления и горячего водоснабжения. Также, применение гидрострелки, предохранит целостность вашей системы отопления при автоматическом отключении контуров ГВС, теплового пола и др.. При монтировании отопительной системы в вашем доме для соблюдения гарантийных обязательств изготовителя на оборудование, установка гидрострелки, является обязательным условием. Требования эти являются обязательными для котлов, у которых теплообменник изготавливается из чугуна. Так как, при возникновении большой разницы температур между водой на выходе и входе, возможно разрушение чугуна из-за его природной хрупкости.
2. Чтобы выровнять давление при неодинаковых расходах в основном контуре котла и сумарном потреблении вторичными контурами тепла. Гидроразделитель будет полезным в случае многоконтурных систем отопления (батареи отопительные, водонагреватель, горячий настил и другое). Соблюдая гидродинамические нормы, наше устройство дает возможность на 100% устранить воздействие друг на друга контуров и гарантировать их бесперебойную работу в заданных режимах.
3. При правильном расчете размеров и гидромеханических параметров, гидрострелка будет выполнять функцию отстойника и убирать из теплоносителя механические образования, такие как ржавчина, шлам, накипь. Это значительно продлит время работы всех движущихся и трущихся элементов системы отопления, например насосов, запорной арматуры, счетчиков и датчиков.
4. Гидроразделитель осуществляет важную роль удаления с теплоносителя, находящегося в нем воздуха. Это в существенной степени снизит количество окислившихся металлических деталей системы отопления.

Для чего нужна гидрострелка: принцип работы, назначение и расчеты

В процессе эксплуатации индивидуальной системы отопления возникают проблемы, связанные с несоответствием объема потребления и производительностью котла. В некоторых режимах не исключено получение сигналов от датчиков температуры, которые повысят мощность до максимальных значений. При одновременном недостаточном потреблении носителя вторичным контуром чрезмерно возрастут тепловые нагрузки. Подобные ситуации повышают вероятность аварий.

При поломках понадобится помощь специалистов

Для описания другой ситуации необходимо предположить, что установленная техническим паспортом производительность котла составляет 50 л/мин. при том, что необходимо подключить радиаторы отопления с потреблением в два раза больше. Увеличить так сильно мощность без чрезмерных нагрузок на оборудование не получится.

Следующая проблема – это взаимное влияние разных видов потребителей (теплых полов, внешнего бойлера, нескольких групп радиаторов). Для их нормального функционирования нужны разные объемы и температуры теплоносителя.

Решать подобные задачи с применением дополнительных датчиков и настроек можно. Но это приведет к значительному усложнению конструкции и снижению общего уровня надежности. На практике опытные специалисты рекомендуют применять элегантное инженерное решение, которое подробно рассмотрено в данной статье.

Принципы работы гидрострелок в системах отопления и основные функции

Основным назначением этого устройства является ограничение, а в идеальном варианте – исключение  гидродинамического влияния разных контуров в системе отопления друг на друга. Для этого используют специальные емкости, которые вставляют в разрыв между двумя контурами.

Типичные гидрострелки в форме цилиндра и куба в разрезе

На этой картинке изображен схематически набор оборудования с двумя насосами и подключенными радиаторами.

Система с двумя контурами

Здесь Q1 и Q2 – это расходы воды в каждом контуре. При равенстве этих величин происходит перемещение жидкости по общему полному контуру, как показано на рисунке ниже.

Стандартное перемещение по общему контуру

Далее показано, как изменяется прохождение жидкости при нарушении равновесия в потреблении:

Расход в обратке больше, чем в подаче

Расход в подаче, больше чем в обратке

Чтобы получилась качественно выполняющая свои функции гидрострелка, принцип работы, назначение и расчеты согласуют особым образом. Необходимо создать последний вариант с медленным перемещением воды внутри устройства по направлению сверху вниз. Скорость этого процесса специалисты рекомендуют ограничить уровнем 0,09-0,12 м/ сек. Это поможет решить следующие задачи:

• В таких условиях механические загрязнения будут постепенно оседать на дне емкости. При оснащении ее специальным устройством, сборником, можно будет очищать систему при проведении регламентных работ.
• Медленная скорость позволит использовать гидрострелку для отбора жидкости в другие контуры с разными температурными градиентами.
• Она же пригодится для накопления в верней части корпуса пузырьков газа. Там можно установить автоматической устройство для удаления воздуха.

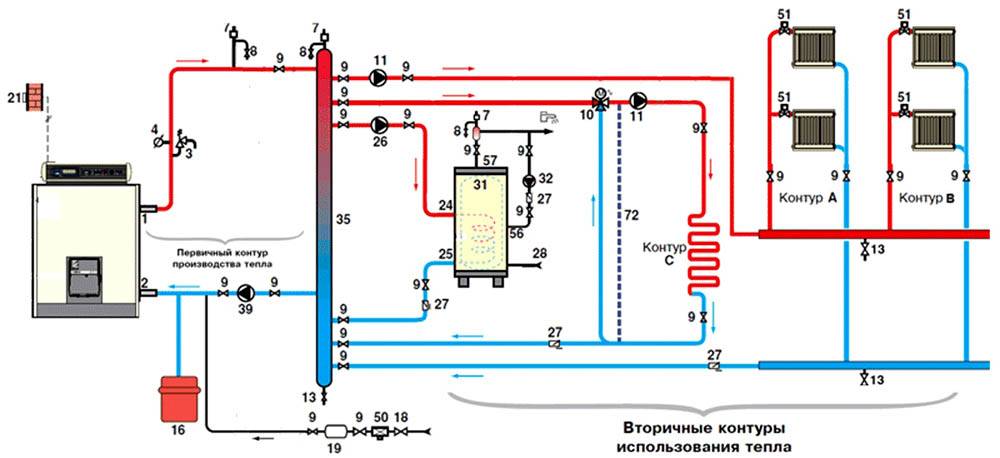

Схема применения гидрострелки в сложной системе отопления

Устройство гидрострелки отопления

На следующем снимке – стандартное изделие этой категории.

Установленный внизу вентиль предназначен для слива жидкости вместе с механическими примесями

Обратите внимание на специальное сужение в нижней части. В нем скапливаются загрязнения, не выносятся потоком жидкости далее в систему

Сверху вмонтирован автоматический клапан, выпускающий воздух

Сверху вмонтирован автоматический клапан, выпускающий воздух.

Гидрострелки при необходимости оснащают манометрами, вентилями и другими устройствами

Гидрострелка: принцип работы, назначение и расчеты

Итак, что же называется гидрострелкой в отопительной системе частного дома? Температурный и гидравлический буфер, который обеспечивает процессы корреляции температур обратки и подачи, упорядоченный максимальный проток теплоносителя, называется гидрострелкой. Для чего же нужна гидравлическая стрелка?

Очень просто можно объяснить, для чего нужна в отопительной системе гидрострелка? Владельцы частных домов хорошо знают, что такое разбалансировка теплоснабжения. Современные котлы имеют меньший по объему контур. В то же время расход потребителя при циркуляции – меньше. С помощью гидрострелки можно отделить ее работу от теплогенератора вторичной цепи, увеличить надежность и качество работы системы.

Гидроразделитель в системе отопления

Чтобы понять, для чего нужна в системе отопления гидрострелка, нужно назвать ряд преимуществ систем отопления с гидравлическим терморазделителем. Прежде всего, разделитель является обязательным условием производителей оборудования для гарантии технического обслуживания на котел мощностью до 50 киловатт и больше. С помощью вспомогательного узла обеспечивается максимальный проток с ламинарным течением теплоносителя. Постоянно поддерживается температурный и гидравлический баланс в отопительной системе. Гидрострелка и контур отопления подключается параллельно. Это создает минимальные потери давления, производительности и тепла. Патрубки подачи и обратки расположены по коленному принципу. Это обеспечивает температурный градиент вторичных контуров. Если подобрать оптимально гидрострелку для отопления, то можно защитить котел от разницы температур подачи и обратки.

Предохраняется оборудование от теплового удара. Гидравлическая стрелка увеличивает коэффициент полезного действия котла. Кроме того, обеспечивается вторичная циркуляция части теплоносителя в котловом контуре. Топливо и электроэнергия экономится. Сохраняется постоянный объем котловой воды. При необходимости можно с помощью разделителя компенсировать дефицит расхода во второстепенном контуре. Если насосы имеют высокую мощность, то их влияние можно с помощью полого разделителя снизить. Нагрузка подается на вторичный контур и котел.

Гидродинамические процессы в системе стабилизируются принципом работы гидрострелки. Для того чтобы продлить срок эксплуатации насоса, нужно своевременно удалять механические примеси из теплоносителя. Кроме того, продлевается эксплуатационный срок датчиков, счетчиков, вентилей. При делении потоков (независимый контур потребителя и контур теплогенератора) гидрострелка обеспечивает максимальное использование теплоты сгорания топлива.

Что такое гидрострелка для отопления?

В сложных разветвленных отопительных системах даже насосы завышенной мощности не смогут соответствовать разным параметрам и условиям работы системы. Это негативно скажется на функционировании котла и сроке службы дорогостоящего оборудования. Помимо этого, каждый из подключенных контуров имеет свой собственный напор и производительность. Это приводит к тому, что одновременно слаженно вся система работать не может.

Даже если каждый контур снабдить своим собственным циркуляционным насосом, который будет отвечать параметрам заданной магистрали, то проблема только усугубится. Вся система станет разбалансированной, потому что параметры каждого контура будут существенно различаться.

Чтобы решить проблему, котел должен выдавать необходимый объем теплоносителя, а каждый контур должен забирать из коллектора ровно столько, сколько нужно. В данном случае коллектор выполняет функции разделителя гидросистем. Именно для того, чтобы выделить из общего контура «малый котловой» поток и нужен гидроразделитель. Второе его название гидравлическая стрелка (ГС) или гидрострелка.

Такое название прибор получил за то, что он так же, как и железнодорожная стрелка, может разделять потоки теплоносителя и направлять их в нужный контур. Это прямоугольный или круглый резервуар с заглушками с торцов. Он подключается к котлу и коллектору и имеет несколько врезанных патрубков.

Принцип работы гидравлического разделителя

Поток теплоносителя проходит гидравлический разделитель для отопления со скоростью 0,1-0,2 метра в секунду, а насос котла разгоняет воду до 0,7-0,9 метров. Скорость водяного потока гасится за счет изменения направления движения и объема проходящей жидкости. При этом теплопотери в системе будут минимальные.

Принцип работы гидравлической стрелки заключается в том, что ламинарное движение водяного потока практически не вызывает гидравлического сопротивления внутри корпуса. Это способствует сохранению скорости потока и уменьшению теплопотерь. Такая буферная зона разделяет потребительскую цепь и котел. Это способствует автономной работе каждого насоса без нарушения гидравлического равновесия.

Режимы работы

Гидравлическая стрелка для систем отопления имеет 3 режима работы:

1. В первом режиме гидроразделитель в системе отопления создает условия равновесия. То есть расход контура котла не отличается от общего расхода всех контуров, которые подключены к гидрострелке и коллектору. При этом теплоноситель не задерживается в приборе и движется через него по горизонтали. Температура теплового носителя на патрубках подачи и отведения одинаковая. Это довольно редкий режим работы, при котором гидрострелка не влияет на работу системы.
2. Иногда встречается ситуация, когда расход на всех контурах превышает производительность котла. Такое бывает при максимальном расходе жидкости всеми контурами сразу. То есть спрос на тепловой носитель превысил возможности котлового контура. Это не приведет к остановке или разбалансировке системы, потому что в гидрострелке сформируется вертикальный восходящий поток, который обеспечит подмес горячего теплоносителя из малого контура.
3. В третьем режиме термострелка на отопление работает чаще всего. При этом расход нагретой жидкости в малом контуре выше, чем суммарный расход на коллекторе. То есть спрос во всех контурах ниже, чем предложение. Это также не приведет к разбалансировке системы, потому что в приборе образуется вертикальный нисходящий поток, который обеспечит сброс избыточного объема жидкости в обратку.

Дополнительные возможности гидрострелки

Описанный выше принцип работы гидравлического разделителя в системе отопления позволяет прибору реализовать и другие возможности:

После попадания в корпус разделителя скорость потока снижается, это приводит к оседанию нерастворимых примесей, которые содержатся в теплоносителе. Для слива скопившегося осадка в нижней части гидрострелки устанавливают кран.
Благодаря снижению скорости потолка из жидкости выделяются пузырьки газа, которые выводятся из прибора через автоматический воздухоотводчик, установленный в верхней части. По сути, он выполняет функции дополнительного сепаратора в системе

Особенно важно удалять газ на выходе из котла, ведь при нагревании жидкости до высоких температур газообразование повышается.
Гидроразделитель очень важен в системах с чугунными котлами. Если такой котел подключить напрямую к коллектору, то попадание холодной воды в теплообменник приведет к образованию трещин и выходу оборудования из строя.

Купить или сделать своими руками?

Как говорили, готовая гидрострелка для отопления стоит немало — 200-300$ в зависимости от производителя. Чтобы снизить затраты, возникает закономерное желание сделать ее самостоятельно. Если варить умеете, никаких проблем — купили материалы и сделали. Но при этом надо учесть следующие моменты:

• Резьба на сгонах должна быть хорошо прорезанной и симметричной.
• Стенки отводов одинаковой толщины.

Качество самодельного изделия может быть «не очень»

Вроде, очевидные вещи. Но вы удивитесь, как сложно найти четыре нормальных сгона с нормально сделанной резьбой. Далее, все сварные швы должны быть качественными — система будет работать под давлением. Сгоны приварены строго перпендикулярно к поверхности, на нужном расстоянии. В общем, не такая простая это задача.

Если сами пользоваться сварочным аппаратом не умеете, придется искать исполнителя. Найти его совсем непросто: либо дорого просят за услуги, либо качество работы, мягко говоря, «не очень». В общем, многие решают купить гидрострелку, несмотря на немалую стоимость. Тем более, в последнее время, отечественные производители делают не хуже, но намного дешевле.

Назначение и функции гидроразделителя

Особенности работы систем водяного отопления

В индивидуальных системах водяного отопления довольно часто используются различные потребители теплоты, среди них основными являются следующие:

• 1. Система приборов отопления различного типа;
• 2. Комплексы водяного напольного отопления (теплые полы и теплые стены);
• 3. Емкостное оборудование для горячего водоснабжения – БКН (бойлер косвенного нагрева);
• 4. Дополнительные – теплообменные аппараты приточной вентиляции, бассейнов и другие.

Каждый из указанных потребителей тепла имеет свой обособленный гидравлический и температурный алгоритм работы.

• Бойлеры косвенного нагрева ГВС работают в высокотемпературном режиме – это необходимо для быстрого нагрева воды при ее интенсивном потреблении, оборудование имеет минимальное значение гидравлического сопротивления по тракту теплоносителя.
• Блок отопительных приборов (радиаторов, конвекторов, регистров) работает на средних температурах и отличается средними значениями гидравлического сопротивления.
• Теплые полы обладают самым высоким сопротивлением в системе и функционируют в низкотемпературном режиме – температура воды здесь не превышает 55С.

Также следует отметить, что каждый потребитель тепла работает в различном режиме – если радиаторы имеют чаще всего довольно стабильный, постоянный характер работы, то БКН и водяные теплые полы имеют циклический режим. Определенная нестабильность и цикличность может наблюдаться и у батарей – при условии оснащения их термостатической арматурой, работающей в автоматическом режиме.

В системе отопления

Все указанные обстоятельства обычно негативно отражаются на общей работе системы – котел может постоянно работать на предельной нагрузке или часто включаться/выключаться – это вызывает повышенный износ оборудования и снижение срока его службы. Если говорить о потребителях тепла, то здесь также может наблюдаться снижение качества работы – прежде всего колебания температуры теплоносителя.

Назначение гидростреки

Гидрострелка предназначена для разделения потоков циркулирующего теплоносителя в зависимости от нагрузки и мощности котлоагрегата на 2 области – котловой первичный контур и вторичный контур потребителей тепла. Это позволяет наладить нормальный режим работы котла (или группы теплогенераторов, соединенных каскадом), обеспечивает эффективный режим работы каждого отдельного вида потребителей тепла – отопительных приборов, БКН системы горячего водоснабжения и комплексов водяных теплых полов.

Гидрострелка Gidruss

Следует отметить, что циркуляционный насос котла (встроенный в агрегат или установленный отдельно) обычно не гарантирует обеспечения качественной циркуляции теплоносителя в системе с большим числом потребителей – поэтому каждый блок потребления обычно оснащается независимым насосом (узел теплых полов – в обязательном порядке, БКН – в соответствии со схемой подключения).

Таким образом, основными функциями гидрострелки в системе автономного отопления являются:

• 1. Разделение циркуляции теплоносителя на первичный и вторичный контуры;
• 2. Снижение взаимного влияния потребителей тепла;
• 3. Поддержание нормального гидравлического и температурного режима работы теплогенерирующего и нагревательного оборудования – котла, отопительных приборов, теплых полов и бойлера ГВС, различных теплообменников;
• 4. Частично – воздухоудаление и отделение твердых частиц из потока теплоносителя;
• 5. Выполнение функции распределительных коллекторов – при наличии соответствующего количества патрубков.

Основное предназначение

Современные системы отопления представляют собой многофункциональные контуры, по которым движется теплоноситель. Они создаются не только для регулирования давления и температуры, но и для подачи агента на различные нужды. То есть это может быть обогрев дома, гаража, бани, использование горячей воды для бытовой техники и так далее. В каждом потоке должно формироваться определённое давление и температура. Используя гидравлическую стрелку, можно реализовать все поставленные задачи.

Гидравлический разделитель и “холодная обратка”:

Сложности в этом вопросе неизбежны, так как подсистемы работают при различных параметрах и должны функционировать независимо друг от друга. Разница наблюдается в следующих рабочих показателях:

• перепады рабочих давлений;
• расход теплоносителя;
• время подачи и ограничения.

Гидравлический разделитель – как работает

Разделитель разделяет систему отопления как минимум на две части. Одна петля относится к котлу отопления, вторая петля объединяет разводку отопления дома. В каждой петле установлен циркуляционный насос.

Как работает разделитель

Имеем две петли (контура) отопления. Петля К1 с насосом N1 и петля К2 с насосом N2. Расход в петле К1 равен W1, а расход в петле К2 равен W2.

1. Если W1=W2, то в разделителе контура смешиваются, образуя единую систему отопления, без разделения по контурам;
2. Если W1
3. Если W1>W2, то теплоноситель двигается сверху вниз.

Насос N1 создает расход в первом петле равный W1. Насос N2 создает расход во второй петле равный W2.

Как правильно подключить гидроразделитель

Простейшая схема подключения гидрострелки в системе отопления следующая:

• Котел имеет два отвода на подачу и обратку теплоносителя.

На подающий трубопровод, устанавливается циркуляционный насос. Сразу после насоса, устанавливается разделитель, образующий малый контур отопления. Насос обеспечивает бесперебойное движение жидкости в гидравлическом разделителе.

Участок трубопровода между стрелкой и котлом на обратке, делят установкой обратного клапана в системе отопления, что предотвращает рециркуляцию.

Обвязка котла с гидрострелкой, для сложных систем отопления, предусматривает необходимость подключения коллекторов.

Движение воды в гидрострелке, происходит принудительным способом. Давление нагнетает установленный циркуляционный насос. В открытой системе отопления, разделитель не будет работать.

В чём плюсы и минусы использования гидроразделителя

Несмотря на встречающееся мнение, гидроразделитель, это неотъемлемое условие для длительной и бесперебойной работы системы отопления с несколькими контурами. Одна из главных особенностей и функций устройства, нивелирование давления между контурами.

Работа гидравлического разделителя в системе с естественной циркуляцией, теоретически возможна, но теряет свой смысл. Основное применение приходится на разводку закрытого типа с принудительным движением теплоносителя.

Преимущества гидрострелки в отопительной системе

Установка гидроразделителя решает несколько проблем системы отопления:

• Нивелирование давления в контурах отопления. В системах с несколькими подающими трубопроводами, тяжело достичь одинаковых параметров скорости циркуляции теплоносителя. Циркуляционные насосы имеют разную производительность и скорость движения. При одновременном включении всех контуров отопления, некоторые из них могут полностью прекратить работать из-за недостаточного давления.После попадания вовнутрь гидравлического разделителя, происходит потеря давления, нивелирование параметров, что приводит к равномерному распределению тепловых потоков. Регулировка гидрострелки осуществляется автоматически, по мере включения и выключения циркуляционного оборудования датчиками.

Снижение разницы температур – гидроразделитель выполняет функцию первичного контура обогрева. По нему циркулирует теплоноситель до тех пор, пока не достигнет необходимой температуры нагрева.

Дополнительные функции – ёмкость выполняет задачи отстойника, фильтра грубой очистки и воздухоотводчика.

Недостатки гидравлической стрелки

1. Первый и самый главный недостаток гидроразделителя в том, что большинство из его функций, выполняют другие узлы, уже установленные в систему. После подключения группы безопасности, задачей стрелки остается только нивелирование давления и температуры на подающем и обратном трубопроводе.

Второй недостаток – увеличение сопротивления при циркуляции теплоносителя, после установки гидравлического разделителя. Последствие монтажа модуля – снижение равномерности прогрева трубопровода, необходимость в постоянном использовании циркуляционного насоса. Без нагнетания давления в системе отопления, котел перестает работать. Соответственно, система обогрева становится энергозависимой и требует подключения источника бесперебойного питания.

Высокая стоимость устройства – самые простые модули, обойдутся, начиная от 11 тыс. руб. Для двухэтажного здания площадью около 200 м², потребуется приобрести стрелку за 60-80 тыс. руб. Гидравлический разделитель для промышленного применения, обойдется уже в 125-250 тыс. руб.

При этом, существующая типичная схема изготовления разделителя показывает, что, в сущности – это простое устройство, не имеющее сложного функционала с минимальным значением в системе отопления. Не удивительно, что достаточно многие отечественные потребители, отказываются от покупки фирменных устройство в пользу изготовления кустарных аналогов.

В пользу покупки гидроразделителя, есть несколько доводов: это требование гарантийного обслуживания некоторых моделей котлов, многоконтурная система отопления сложного типа, не будет работать без разделителя.

Гидрострелка: принцип работы назначение и расчеты

Система теплоснабжения индивидуального дома может состоять из нескольких подсистем. Реализация каждого разветвления должна осуществляться независимо от давления и расхода теплоносителя каждой функции. В связи с тем, что теплоноситель поступает из одной точки, это приводит к разбалансировке отдельных контуров системы.

Чтобы не возникла подобная ситуация, устраиваются гидрострелки (анулоиды) в системе теплоснабжения.

Основные функции

При организации теплоснабжения от котла на твердых видах топлива, водные потоки нагреваются бойлером, сопротивление которого на порядок меньше, чем в основной системе.

В состав системы отопления часто включены подогрев пола, санузлы и кухня. То есть, на один генератор тепла подключены как минимум три потребителя. Температурный режим каждого настроен индивидуально, и, соответственно, имеет разное сопротивление отопительной развязки. Для того, чтобы не возникла разбалансировка системы отопления, их необходимо совместить.

Именно это и является основным принципом работы гидравлической стрелки. Иными словами, она разделяет систему теплоснабжения на два автономных контура: теплогенератора и общего отопления дома, в который включены все подсистемы.

Развязка подсистем в общей системе устроена по такому же принципу, они не влияют друг на друга. Таким образом, гидравлическая стрелка решает вопрос балансировки котельного оборудования и системы теплоснабжения.

Применять разделитель рекомендуется в том случае, когда без его использования разница давления между подачей и обраткой превышает четыре сотых метра водяного столба. Внутри анулоида осуществляется обмен горячей и остывшей воды.

Работа разделителя происходит в одном из 3 режимов:

• потоки обоих контуров равны. Функционирование при правильно подобранных насосах происходит только при условии одновременной работы всех насосов котельного оборудования и отопительной системы в обычном режиме;
• поток первого контура значительно меньше второго. Реализация возможна только для тех случаев, когда достаточно работы только одного котла из всей системы отопления.
• поток второго контура значительно меньше первого. Реализация возможна, когда приостановлена подача тепла или требуется отопление только одной зоны.

Благодаря работе гидрострелки, обеспечивается возможность регулирования котельного оборудования и отопительной системы всего дома. Поэтому экономить на ее приобретении и установке не стоит.

Режимы работы гидрострелки

Дополнительные функции

Помимо защиты теплообменника от теплового удара, гидрострелка предохраняет систему отопления от повреждений в случае аварийного выключения системы водоснабжения дома, подогрева пола и иных подсистем.

Кроме того, она выполняет роль отстойника для механических образований, таких как накипь и ржавчина. Еще одна из важных функций, для чего нужна гидрострелка в системе отопления – устранение воздушных масс из теплоносителя.

Для чего нужна гидрострелка в системе отопления

Гидрострелка – это деталь из обвязки котла, с помощью которой стабилизируют характеристики процесса циркуляции теплоносителя и нивелируют тепловые колебания в теплогенерирующем агрегате. Кроме того, гидрострелка может работать и как компенсатор, обеспечивающий независимость отопительных контуров.

В итоге растет КПД системы отопления, уменьшается расход топлива, облегчается работа теплогенерирующего агрегата и продлевая срок безаварийной эксплуатации всего оборудования.

Как работает гидрострелка?

Типовая гидравлическая стрелка представляет собой вертикально ориентированный цилиндр или прямоугольный параллелепипед с четырьмя рабочими отводами – по два сверху и снизу.

Причем центральная ось верхних отводов располагается вдоль одной линии или со смещением одного штуцера вверх. В свою очередь пара нижних отводов обустроена либо вдоль одной оси, либо со смещением вниз одного из штуцеров. К верхним отводам подключают напорную ветвь системы, а к нижним, соответственно, обратку.

Принцип работы гидрострелки

Кроме того в дно корпуса «стрелки» врезают штуцер с вентилем для слива теплоносителя из системы, а в крышку – штуцер с клапаном для удаления воздуха, который скапливается над водой (теплоносителем) и стравливается за счет давления в системе.

Устроенная подобным образом гидрострелка делит систему отопления на два контура:

• Малую ветвь, в которую входит «стрелка» и котел. Схема циркуляции: горизонтально от котла – вертикально по стрелке – горизонтально в котел.
• Большую ветвь, в которую входит котел, трубы, радиаторы и стрелка. Схема циркуляции: горизонтально от котла, сквозь стрелку, к батарее – вертикально по батарее – горизонтально от батареи, сквозь стрелку, к котлу.

Циркуляция по малому контуру осуществляется только в случае избытка тепла в системе. В этом случае излишне разогретый теплоноситель сбрасывается посредством стрелки в обратку, после чего контроллер температуры котла «гасит» топку.

При этом теплогенерирующий агрегат сможет включиться в работу системы только после понижения температуры теплоносителя до приемлемого уровня, открывающего большую ветвь циркуляции.

Движение теплоносителя по большой ветви – фактически всей разводке системы – осуществляется только в случае штатной работы котла, генерирующего «нужную» батареям порцию тепловой энергии.

Проще говоря: система отопления с гидрострелкой тратит минимум топлива и производит максимум тепловой энергии.

Как устроен гибрид гидрострелки и коллектора?

Такой гидродинамический терморегулятор можно сделать из любой типовой стрелки, заменив «правые» отводы на коллекторы. То есть напротив каждого «левого» штуцера, подключаемого к котлу, к корпусу приваривают не «правый» штуцер, а длинную трубу с множеством вертикальных отводов – коллектор системы отопления.

Гидравлическая стрелка

Теплоноситель поступает из котла в «стрелку», движется по ней в горизонтальном направлении и переходит в коллектор лучевой разводки, распределяясь по множеству контуров системы отопления. Причем каждый напорный патрубок на «выходе» из стрелки-коллектора комплектуется своим насосом, обеспечивающим циркуляцию теплоносителя в конкретном контуре разводки.

В итоге коллектор отопления с гидрострелкой регулирует не только температуру теплоносителя, но и направление циркуляции, выравнивая давление между ветвями системы. Причем строительство такого гибрида оправдано лишь в случае экономии места в котельной. Поскольку тривиальное подключение пары коллекторов к типовой стрелке с четырьмя патрубками даст тот же эффект.

Как выбрать гидродинамический терморазделитель?

Относительно низкая цена гидрострелки для отопления нивелирует саму идею строительства этого узла своими руками.

Поэтому большинство домовладельцев предпочитают «заводские» стрелки кустарным самоделкам, выбирая гидродинамический терморегулятор по следующим параметрам:

• Тепловой мощности котла.
• Объему теплоносителя в системе.

Эти параметры должны соответствовать «паспортным» данным гидрострелки, то есть сама процедура выбора выглядит следующим образом:

• Узнаем тепловую мощность котла (по паспорту агрегата) и объем воды в системе (по метражу труб и габаритам котла и батарей).
• Идем в магазин и покупаем стрелку, подходящую под объем и мощность.

Также советуем посмотреть:

• Пленочный теплый пол с инфракрасным излучением
• Альтернативные источники отопления для частного дома — что выбрать?
• Для чего нужен байпас в системе отопления?
• Гофрированные нержавеющие трубы для отопления

Совмещение коллектора отопления с гидрострелкой

Небольшие дома обогревает котел, в который встроен насос. Вторичные контуры присоединяют к котлу через гидрострелку. Независимые контуры жилых домов с большой площадью (от 150 м 2 ) подключают через гребенку, гидроразделитель будет громоздким.

Какие трубы для теплого пола лучше и удобнее применять. Технические характеристики каждого вида трубной продукции, применяемой для теплого пола.

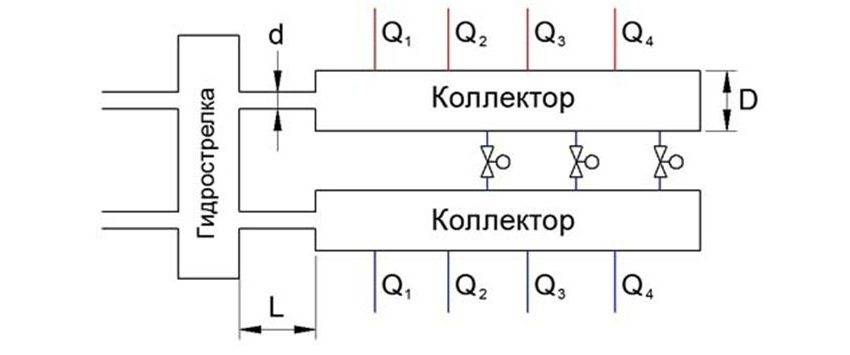

Распределительный коллектор монтируют после гидрострелки. Устройство состоит из двух независимых частей, которые объединяют перемычки. По количеству вторичных контуров врезают попарно расположенные патрубки.

Распределительная гребенка облегчает эксплуатацию и ремонт оборудования. Запорная и регулирующая арматура системы теплоснабжения дома находится в одном месте. Увеличенный диаметр коллектора обеспечивает равномерный расход между отдельными контурами.

Применение гидрострелки убережет котел от теплового удара

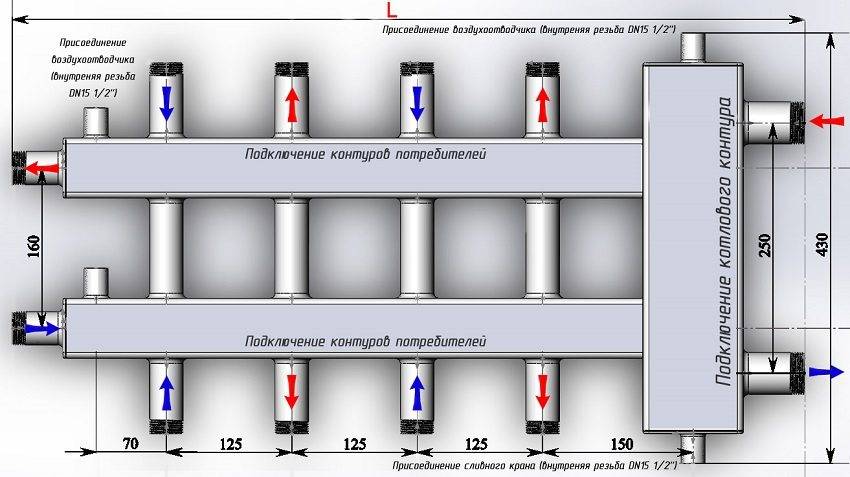

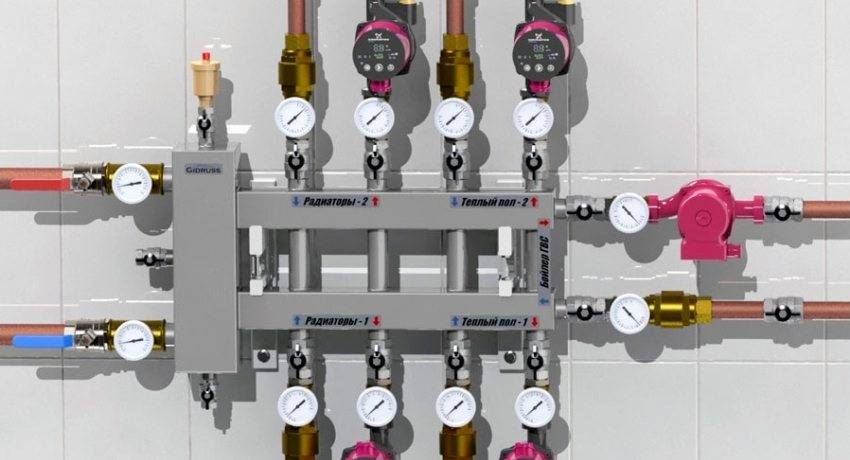

Разделитель и компланарная распределительная гребенка образуют гидравлический модуль. Компактный узел удобен для стесненных условий небольших котельных.

Монтажные выпуски предусмотрены для обвязки звездочкой:

• низконапорный контур теплых полов подключают снизу;
• высоконапорный контур радиаторов — сверху;
• теплообменник — сбоку, на противоположной стороне от гидрострелки.

На рисунке представлена гидрострелка с коллектором. Схема изготовления предусматривает установку балансировочных клапанов между коллекторами подачи/обратки:

Схема гидрострелки с коллектором

Регулирующая арматура обеспечивает максимальный проток и напор на дальних от гидрострелки контурах. Балансировка снижает процессы неправильного дросселирование потока, позволяет добиться расчетной подачи теплоносителя.

Важно! Автономная система отопления относится к системам, работающим с высокой температурой среды под давлением (гидрострелка отопления частного дома в том числе). Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом)

Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе

Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе.

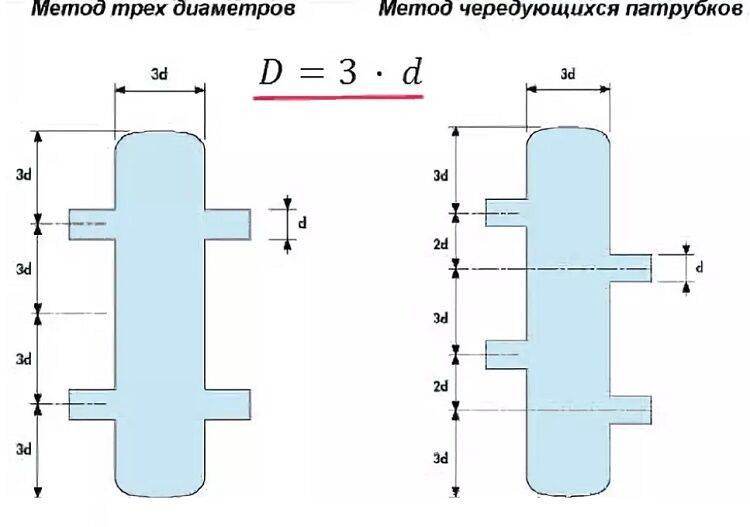

Размеры коллектора отопления с гидрострелкой

Теоретические знания помогут составить схемы и чертежи гидрострелки отопления, сделать индивидуальный заказ оборудования в специализированной организации, проконтролировать работу подрядчика. Доверять изготовление ответственных узлов системы отопления непрофессионалам опасно для жизни и здоровья. Следует помнить о том, что испорченное по вине владельца оборудование гарантийному ремонту и возврату не подлежит.
