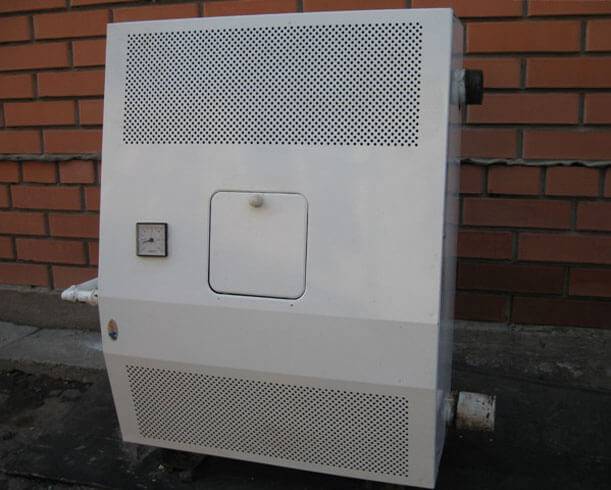

Газовые одноконтурные и двухконтурные парапетные котлы

Принципы функционирования

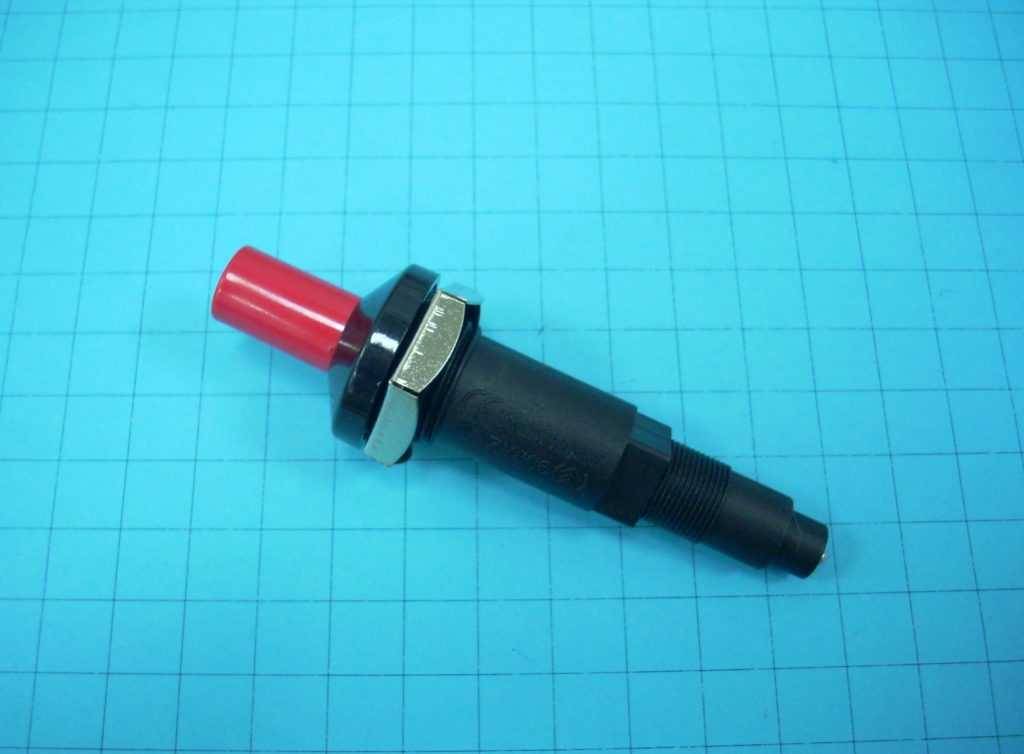

Пьезоподжиг для котла

В рабочем цикле данного оборудования есть следующие этапы:

  1. При запуске пользователь может активировать запальную горелку. Используется пьезорозжиг.
  2. Идёт автоматическая подача газа на главную горелку. Она активируется.
  3. Очень горячие отводящие газы следуют в теплообменник. Вода нагревается.
  4. Когда котлы не присоединены к отопительной сети, поступление горячего воздуха осуществляется через специальные отверстия. Они называются конвенционными, устроены на корпусе аппарата. Их закрывают декоративные решётки.

Схема:

  1. Тепловой носитель (чаще всего вода) в тепловом обменнике достигает 90 градусов. При достижении крайних значений действует датчик. И газовый клапан прекращает подачу горючего.
  2. Тепловой обменник остывает. Датчик срабатывает по обратному принципу. Подаётся горючее, и начинается работа главной горелки.

В случаях отключения газа выключается запальная горелка и сам котёл. Для возобновления работы применяется пьезорозжиг.

Настенные котлы Гефест

Компания Гефест свой упор делает на производство напольных агрегатов, с высокой мощностью, поэтому навесные приборы представлены всего в нескольких моделях:

  1. Двухконтурный настенный газовый котел Гефест Турбо. Ключевой отличительной особенностью этой модели считается наличие закрытой топки, а также возможность подсоединения к вертикальному дымоходу. Подается и сжигается газ при помощи наддувной, модулируемой газовой горелки. В комплектацию описываемого прибора входит встроенная система автоматического розжига, а также расширительный бак и циркуляционный насос. Для успешного функционирования котлов Гефест Турбо необходимо подключить коаксиальный дымоход и подвести линии напряжения.
  2. Гефест LUCKY STAR — новая модель настенных котлов. В комплектацию этих приборов входит погодозависимая автоматика и система контроля, которая соединяется с квартирными термодатчиками. Также присутствует группа безопасности. Пропускная способность контура горячего водоснабжения составляет 13,3 л/мин. Благодаря закрытой топке и вентиляционной горелки, котлы Гефест LUCKY STAR отличаются высокими техническими характеристиками. Забор воздушных масс и отвод продуктов сгорания производится посредством коаксиального дымохода.

Установка агрегатов настенного исполнения осуществляется при помощи анкерных болтов, которые идут в комплекте с прибором. Для подключения предусмотрены два отопительных контура (центральное и теплый пол) и ГВС.

Устройство парапетного котла отопления на газе

Внутреннее устройство парапетного газового оборудования, было сконструировано таким образом, чтобы предотвратить сжигание кислорода из помещения, в котором установлен котел. Для этой цели, были внедрены несколько изменений в конструкции. В результате модификаций, получился котел, работающий на газе, отличающийся следующими характеристиками:

  • Энергонезависимость – котел в базовой модификации, способен работать без электричества.
  • Герметичная камера сгорания – первичная и основная газовая горелка, вмонтирована в закрытую топочную камеру. При горении, осуществляется забор воздуха непосредственно с улицы.
  • Вертикальный теплообменник – встроен в верхнюю часть топки. Вертикальные полые пластины, изготовлены из жаропрочной стали. Внутри циркулирует теплоноситель. Горячее водоснабжение, обеспечивает встроенный медный змеевик.

Принцип работы в зависимости от времени года. Парапетный двухконтурный газовый котел, имеет два рабочих режима, в зависимости от сезона. В зимнее время года, осуществляется нагрев теплоносителя и горячей воды. Подогрев происходит попеременно. Если котел начинает подогревать воду для ГВС, отключается теплоснабжение и наоборот.Принцип работы в летнее время, исключает использование теплообменника отопления. Осуществляется исключительно нагрев горячей воды, посредством медного змеевика.Потребление газа на разных режимах отличается. При нагреве ГВС летом, затраты составляют всего 30% от общих энергозатрат во время отопительного сезона.

Автоматика – обычные котлы, снабжены механическим терморегулятором подачи газа. Регулировка осуществляется посредством поворотного механизма, подключенного к различным датчикам. Некоторые современные модели, снабжаются микропроцессорным контроллером, регулирующим работу котла в автоматическом режиме.

Внутреннее устройство и работа парапетного котла, во многом напоминает то, что используется в агрегатах классической конструкции. Но, существуют отличия, которые и дают возможность широкого применения оборудования.

Чем парапетный котел отличается от дымоходного

Энергонезависимый парапетный газовый котел – это агрегат закрытого типа. Горение газа и все остальные процессы, происходят в полностью герметичной закрытой топочной камере. Главным отличием от классических агрегатов, является несколько характеристик:

  • Отсутствие классической дымоходной трубы. В классических котлах, забор воздуха осуществляется непосредственно из помещения. После сжигания газа, продукты сгорания уходят в вертикальный дымоход под действием естественной тяги. В парапетном оборудовании, забор воздуха и удаление продуктов сгорания, происходит с помощью коаксиальной дымоходной трубы.
  • Особая конструкция топочной камеры – стальной теплообменник, две горелки, змеевик ГВС, заключены в герметичную камеру, подключенную к коаксиальному дымоходу. Забор воздуха осуществляется по внешнему контуру дымоходной трубы, после чего, поступает к горелке снизу. Нагретый воздух проходит через вертикальный теплообменник и выводится из корпуса котла, через сердцевину коаксиальной трубы.

Нормальный объем потребления газа у парапетного котла, на 10 кВт, составит около 1 м³/час. Двухконтурный агрегат, затратит приблизительно на 15-20% больше топлива, необходимого для нагрева ГВС.

Процесс монтажа

Установка парапетного газового котла производится по следующим этапам:

  1. Если покрытие стены, на которую будут вешать устройство, является огнеопасным, его следует удалить хотя бы на участке площадью, равной проекции котла на стену.
  2. Делается отверстие в стене в соответствии с диаметром дымохода. Необходимо предусмотреть, что трубу располагают с небольшим уклоном в сторону улицы для вывода конденсата.
  3. В полученное отверстие вставляется коаксиальная труба и фиксируется. Следует проконтролировать наличие определенного уклона. Например, для стены в полтора кирпича снаружи труба должна быть ниже на 4 мм, чем внутри.
  4. В соответствии с положением установленного дымохода, на стене намечаются места для креплений. Затем высверливают отверстия и производят монтаж крепежей на стену.
  5. Котел, в зависимости от модели, навешивается на стену или устанавливается на пол.
  6. Патрубок трубы прикрепляется к агрегату. Монтируются секции отопления.
  7. К патрубкам котла подводят трубопроводы отопления и водоснабжения (в зависимости от модели).
  8. Подключение газа к устройству и первый пуск должен выполнить специалист – газовщик.

В зависимости от модели агрегата, некоторые пункты установки могут немного отличаться.

Обратите внимание! Чтобы теплообменник парапетного агрегата проработал как можно дольше, рекомендуется установить на трубу входа водопроводной воды фильтр

Критерии выбора парапетного газового котла

Поскольку газовый котел приобретается на десятилетия, к его выбору нужно отнестись максимально ответственно.

К одноконтурным котлам необходимо устанавливать бойлер для горячей воды

При покупке следует уделить внимание таким критериям:

  • Толщина стали теплообменника. Она не должна быть меньше 3 мм, желательно из цветного металла или нержавеющей стали.
  • Конструкция изделия и его эффективность. Для экономии средств лучше брать двухконтурные приборы с КПД от 0,92 и выше.
  • Размеры и габариты. Если позволяет площадь комнаты, целесообразно останавливаться на напольном варианте. Этот тип котла более надежен и неприхотлив.
  • Расположение разъемов для подключения. В зависимости от места установки выбирается разновидность изделия с боковым или задним подключением.
  • Мощность. Следует приобретать агрегат из расчета 1 кВт на 10 м² общей площади дома при запасе 15% на экстремально холодные периоды.
  • Материал дымохода. Труба должна быть сделана из толстой нержавеющей стали, устойчивой к высоким температурам и образованию внутри канала копоти.
  • Легкость монтажа. От этого зависит стоимость, продолжительность и трудоемкость работ по установлению системы отопления.
  • Функциональность. Одноконтурный котел меньше и дешевле, но не решает проблему ГВС.

Сильные стороны парапетных котлов отопления

Парапетные газовые котлы обладают следующими преимуществами:

  • Компактные размеры. Это позволяет без проблем решить задачу, как установить парапетный газовый котел внутри небольшой квартиры, хозяева которой решили обзавестись индивидуальной отопительной системой. Оборудование данного типа может быть установлено даже под кухонным столом или в нише возле окна. Главное – чтобы туда доставала разводка газовых труб.
  • Качественный отвод дыма. Это обеспечивается использованием коаксиальных труб, которые можно прокладывать под любым удобным углом.
  • Простота установки. Особенно это касается настенных парапетных котлов. Перед тем, как установить парапетный котел напольного типа, придется оснащать отдельное помещение (котельную), в соответствии с рекомендациями газовой службы. Обязательным условием для использования напольных газовых котлов является дымоходная труба и широкая входная дверь (от 80 см). Котельная должна быть оснащена форточкой для регулярного проветривания. Дымоотвод необходимо оснастить серией небольших вентиляционных отверстий. Парапетные котлы не имеют подобных требований по установке
  • Возможность подсоединения на любом участке отопительного контура. Некоторые котлы имеют только правосторонний или левосторонний принцип установка, однако на парапетные приборы это ограничение не распространяется. Благодаря этому установка парапетного газового котла может быть осуществлена в удобном для него месте.
  • Эстетичность. Парапетные модели отличаются внешней привлекательностью. Чаще всего их тонируют в светлый цвет, что позволяет им гармонично вписываться в любой современный дизайн. Для покраски приборов используется очень качественный материал, сохраняющий свои первоначальные декоративные качества на протяжении длительного периода эксплуатации. Подобная поверхность не боится солнечного света и частой влажной уборки.
  • Удобство управления. В комплектацию газовых парапетных котлов входит современный блок управления. Благодаря автоматической системе контроля происходит постоянное слежение за состоянием теплоносителем. Если его температура выходит за предварительно выставленные параметры, датчики сразу же посылают сигнал на главный пульт, который включает систему подогрева или охлаждения. Подобным образом построен контроль и за уровнем давления внутри труб. Благодаря автоматизации удается подбирать наиболее оптимальный режим работы прибора, что дает возможность экономить энергоресурсы.
  • Наличие пьезоэлектрического розжига. Это позволяет одно- или двухконтурному парапетному газовому котлу не зависеть от наличия электрической энергии в помещении. Особенно это удобно за городом, где часто случаются перебои электроснабжения.
  • Полная комплектация. Прибор уже снабжен всеми необходимыми элементами, которые компактно расположены под красивым корпусом. Подвешенный на стену парапетный котел не будет обвешен по сторонам дополнительным оборудованием, портящим общий интерьер.
  • Возможность перенастройки на другое топливо. При переходе на другой вид топлива (электричество, сжиженный газ) не нужно покупать новые котел: парапетные модели можно перенастроить и поменять в них сопла.

В том помещении, где стоит газовый парапетный котел одноконтурного типа, батареи отопления можно не монтировать. Дело в том, что корпус прибора оснащается множеством конвекционных отверстий, через которые тепло попадает в комнату.

Итог

Парапетный котел является отличной возможностью решить вопрос организации отопления в любом жилище (частный дом или квартира). Исследуя вопрос, какой парапетный котел лучше, необходимо учесть целый ряд факторов. К примеру, если помимо отопления требуется также обеспечить нагрев воды для бытового пользования, в продаже имеются двухконтурные парапетные котлы импортного производства. Некоторые из них вовсе не требуют подключения дымоотводной трубы. В ситуациях, когда в жилище уже имеется одноконтурный нагреватель небольшой мощности, организация системы ГВС может быть проведена с помощью бойлера

Плюсы и минусы

К достоинствам парапетных котлов следует отнести:

  • отсутствие потребления электроэнергии;
  • не используется внутренний воздух, отсутствует дополнительная нагрузка на вентиляционную систему;
  • нет необходимости присоединения к общему дымоходу;
  • низкое потребление топлива;
  • экономичность, практичность, устойчивость к внешним нагрузкам.

Недостатками моделей можно считать:

  • монтаж требует проделывать отверстие в стене от 25 до 31 см диаметром;
  • установка возможна только возле наружной стены;
  • нет возможности обеспечить полнофункциональный контроль и защиту узлов и деталей агрегата (у энергонезависимых моделей).

Несмотря на имеющиеся недостатки, парапетные котлы высоко оцениваются пользователями. Спрос на них постоянно растет.

Основные типы парапетных котлов

Как в квартире, так и в загородном доме могут использоваться приборы, которые можно условно разделить по:

  1. месту монтажа;
  2. наличию автоматики;
  3. мощности;
  4. автономности от электричества;
  5. способу вывода продуктов сжигания газа;
  6. типу теплоносителя;
  7. функциональности;
  8. виду горелки;
  9. цене и так далее.

По месту монтажа приборы могут быть:

  1. настенными;
  2. с установкой на пол.

Первые более популярны, поскольку их мощность зачастую не составляет больше 30 киловатт. Нет, приборы, которые вешают на стены, есть и более мощные, но это уже скорее мини-котельные, которые объединяют в себе несколько приборов по каскадному принципу.

Напольное оборудование зачастую более мощное и позволяет отапливать здания площадью в несколько квадратных километров.

По разновидности дымохода

С этой точки зрения парапетный газовый котел бывает с:

  1. принудительной тягой;
  2. естественной.

В варианте №1 имеют место описанные выше коаксиальные дымоходы, а во втором – традиционные, выполненные в виде трубы и проходящие через кровлю.

Внимание! Нередко встречаются упоминания о турбированных котлах. Это, в принципе, те же настенные парапетные модели, но продукты сжигания топлива в них отводятся через коаксиальный дымоход при помощи специальных вентиляторов. Если тяга естественная, то горелка в котле будет открытой, а воздух подаваться непосредственно из комнаты

А если труба коаксиальная, то он подается снаружи. И такие котлы обычно и используются вместе с парапетными приборами, отчего экологические условия в помещении существенно улучшаются, ведь воздух не сжигается, а поступает снаружи

Если тяга естественная, то горелка в котле будет открытой, а воздух подаваться непосредственно из комнаты. А если труба коаксиальная, то он подается снаружи. И такие котлы обычно и используются вместе с парапетными приборами, отчего экологические условия в помещении существенно улучшаются, ведь воздух не сжигается, а поступает снаружи.

Внимание! Эти дымоходы могут быть горизонтальными и вертикальными, благодаря чему возможности при выборе места под монтаж теплогенератора значительно расширяются

По функциональности

Как мы уже говорили, в приборах парапетного типа может быть один или два контура. В первом случае только отапливается жилище, во втором можно дополнительно обеспечить всех проживающих горячей водой. Они оборудуются проточными нагревателями, преимущественно медными (у этого металла самая лучшая теплопроводимость). Также котлы можно подключать к системе слева, справа или же сразу с обеих сторон, благодаря чему разводка отопления существенно упрощается.

Внимание! Невзирая на то, что приборы изначально предназначались для функционирования на природном газе, при необходимости можно заменить горелку, и они будут весьма эффективно работать и на сжиженном. Читайте так же наш обзор двухконтурных газовых котлов, подробнее. Читайте так же наш обзор двухконтурных газовых котлов, подробнее

Читайте так же наш обзор двухконтурных газовых котлов, подробнее

О теплоносителе

Немногие знают, что использовать воду из отопительных магистралей для бытовых целей нельзя. Но к этому нередко прибегают, если отключается горячая/холодная вода. Многие просто открывают на радиаторе кран и сливают необходимое количество жидкости, чтобы, к примеру, помыть пол.

Но мы не советуем так делать, ведь в этой воде есть такие добавки, которые предотвращают образование разного рода отложений на стенках отопительного оборудования. И если ее использовать, то это может негативно сказаться на вашем здоровье.

По этой причине до того как в квартире установить парапетный газовый котел, тщательно изучите данный нюанс, ведь не все приборы могут работать с таким теплоносителем. А вот в домах, где чистота носителя контролируется самыми владельцами, можно использовать любой прибор, даже не задумываясь о качестве воды.

В качестве небольшого заключения

Как и все остальные отопительные приборы, парапетный газовый котел следует выбирать не только по эксплуатационным качествам, но и по эффективности теплообменника, экономичности и мощности. Более того, если планируется покупка двухконтурного прибора, но нужно учитывать еще и расход воды на каждого человека, проживающего в доме.

Если мощности газового агрегата будет недостаточно, то лучше приобрести более дешевую модель на один контур и установить вместе с ней бойлер.

Правильный выбор

Естественно, различные модели отличаются между собой техническими параметрами, которые непосредственно влияют на достоинства и недостатки котла.

Надежность

Чтобы судить о надежности прибора, необходимо выяснить, какой толщины сталь его корпуса. К огромному сожалению, некоторые производители пренебрегают таким правилом и не указывают этот параметр на упаковке теплообменника.

Оптимальной толщиной стальной стенки считается параметр в пределах трех миллиметров. Если толщина корпуса превышает данную величину, теплообменные процессы будут замедлены, что непременно отразится на комфортном обогреве помещения.

Наравне с толщиной металла очень важен показатель его качества, определить которое можно по уровню допустимого давления, указанного производителем. Разумеется, чем выше показатель, тем качественнее и выносливее агрегат.

Экономичность

Об экономичности парапетных котлов говорит их конструкция и эффективность в работе. Чтобы узнать, насколько экономичным будет теплообменник, необходимо выяснить его КПД. Именно этот параметр лучше всего может рассказать о способности прибора экономить энергоресурсы.

На сегодняшний день подавляющее большинство производителей стремится завоевать рынок, поэтому следит за энергосохранными качествами своей продукции. Так, оптимальным значением коэффициента полезного действия можно считать 90 – 93 %.

Технические параметры

При выборе отопительного котла нужно обращать внимание на его габариты, мощность и места размещения разъемов и крепежей. Все эти показатели влияют на монтажный процесс и место размещения котла

Внимательно следите за исполнением подключения к водопроводу и газовой магистрали (левое, правое). Это не касается приборов с универсальным (двухсторонним) способом подключения.

Мощность

Показатель мощности по своей важности едва ли уступает КПД оборудования. От оптимально подобранного параметра будет зависеть тепловой баланс в помещении и экономия топлива

Если мощность будет излишней, вы столкнетесь с перерасходом газа и электричества.

Усредненный расчет выглядит как 1 кВт на 10 м² помещения, однако здесь не учитывается теплоизоляция, материал стен и другие особенности здания, поэтому желательно цифру кВт удваивать. Таким образом будет нейтрализовано негативное действие сквозняков, тонких стен, ветхих оконных рам.

Принцип отведения дыма

Для газового парапетного котла крайне важно, чтобы правильно была смонтирована система подачи кислорода и отвода дыма. Все котлы по данному параметру делятся на две категории – с естественной и принудительной тягой

Естественный вывод дыма означает, что отходы горения самопроизвольно покидают помещение через специальный дымоход, проходящий сквозь крышу дома.

Принудительная тяга чаще всего бывает в турбированных (парапетных) отопительных котлах, которые специально для отвода дыма оснащены специальными мощными вентиляторами. Именно они способствуют перемещению дыма сквозь коаксиальные проходы на улицу.

Возможные схемы монтажа дымохода газового котла

Для работы котла с естественной тягой используется воздух, забираемый непосредственно из помещения. Такие газовые парапетные котлы называют открытыми. Использование котла данного типа предполагает наличие в помещении качественной системы вентиляции, благодаря которой в комнату непрерывно будет поступать свежий воздух.

По сути, это две трубы разного диаметра. Труба с меньшим сечением вставлена в трубу с большим. Через более тонкую трубу и производится выброс дыма, а через пространство, образуемое между стенками труб, воздух с улицы беспрепятственно попадает непосредственно в камеру сгорания. Можно сделать простой вывод – применение парапетных котлов, оснащенных такой системой отвода дыма, является более экологичным и удобным – ведь кислород, необходимый для горения, попадает в парапетный котел отопления с улицы, а не забирается из помещения. Парапетные котлы имеют еще одно достоинство – коаксиальные трубы можно располагать не только вертикально (обязательное требование для систем с естественным выводом дыма), но и горизонтально. Это в некоторой степени упрощает выбор места для установки агрегата.

Выбор места для установки котла парапетного типа

Котлы парапетного типа устанавливаются только в нежилых и неслужебных помещениях, т. е. в жилых комнатах и кабинетах их устанавливать нельзя, но они вполне могут располагаться в кухнях, холлах, коридорах и пр. подсобных помещениях. Постоянного наблюдения газовые котлы этого типа не требуют.

Парапетные газовые котлы устанавливаются только на наружной стене здания таким образом, чтобы вблизи от места их установки не находились сгораемые элементы конструкций. Если стена включает в себя сгораемые элементы, то расстояние от трубы до таких элементов должно составлять не менее 20 см, а сами эти элементы должны быть защищены огнеупорным материалом со стороны трубы и газового котла. На самом фасаде не должно быть сгораемых элементов ближе 30 см от трубы. Если такие элементы есть, то они либо удаляются, либо защищаются огнеупорным материалом.

Труба не должна выходить в лоджию, на балкон, под навес и тем более в подъезд или арку. Стоит сразу позаботиться о том, чтобы труба не мешала прохожим, если котел установлен на небольшой высоте относительно земли, и не выбрасывала продукты сгорания в окно соседям.

Рисунок 3. Схема устройства парапетного котла.

Для котлов мощностью до 7 кВт допускается располагать трубу в 25 см от окна в любом направлении и 50 см в стороны, если мощность котла выше. Если котел располагается на первом этаже, то высота установки трубы над поверхностью земли не должна быть меньше 0,5 м, если в месте вывода трубы нет прохода людей, если же проход людей есть, а мощность котла превышает 7кВт, высота расположения трубы должна составлять не менее 2,2 м. Также труба не должна выходить под приточным вентиляционным отверстием ближе 2,5 м или рядом с ним ближе 0,6 м для котлов мощностью 7 кВт и не ближе 1,5 м — если мощность газового котла свыше 7 кВт. Под балконами и иными элементами, выступающими более чем на 0,4 м, допускается располагать трубу котла парапетного типа не ближе 2 м (если мощность газового котла свыше 7 кВт — 3 м), карнизами и прочими элементами, выступающими менее чем на 0,4 м — не ближе чем в 0,3 м (если мощность газового котла свыше 7 кВт — 1,5 м).

Поскольку коаксиальная труба требует периодического контроля и обслуживания, то выбирать место установки газового котла следует таким образом, чтобы была возможность организации доступа к трубе.

Около газового котла внутри помещения не должно быть легковоспламеняющихся элементов интерьера (занавесок, гардин, драпировок) мебель и электробытовые приборы не должны устанавливаться к нему вплотную или ближе 30 см.

Органы управления самого газового котла, регулировочная и запорная арматура подключенных к котлу трубопроводов должны быть доступны для осмотра и управления, для чего перед передней панелью должен быть проход шириной не менее 1 м.

Веться к оглавлению

Особенности установки

Многие владельцы пытаются узнать, как установить котёл газовый парапетный Термо? Чтобы это сделать, следует ознакомиться с требованиями, которые прописаны в государственных нормативных документах относительно подключения подобного оборудования. Чтобы не тратить время на изучение правил для «Газораспределительных систем» и «Газоснабжения», лучше согласовать это с Горгазом — службой, в которой специализируются на особенностях подключения и требованиях к оборудованию и помещению.

Для вас важно прочесть технические условия, в которых будут описаны особенности подключения в вашем доме. Для этого следует написать заявление в службу городского газоснабжения и указать необходимый объём топлива в час. После того как заявление рассмотрят и удовлетворят, можно приступать к изучению технических условий монтажа котла и всей системы

После того как заявление рассмотрят и удовлетворят, можно приступать к изучению технических условий монтажа котла и всей системы.

Не следует самостоятельно устанавливать котел, поскольку это не только небезопасно, но и противозаконно. В результате ваших действий может пострадать много людей, особенно, если вы проживаете в квартире.

После того, как все инструкции будут изучены, можно приступать к проектированию системы отопления и проекта «Газоснабжение», где указывается место локализации котла и схема прокладки к нему газопровода. После разработки проект подаётся в службу для согласования вместе с такими документами:

  • технический паспорт на котёл;
  • инструкция по эксплуатации котла;
  • сертификаты, удостоверяющие соблюдение техтребований и санитарно-гигиенических норм;
  • заключение экспертов по поводу соответствия котла обязательным требованиям.

Только после разрешения из Горгаза можно переходить к установке.

Требования к установке

  • нельзя устанавливать котёл на сгораемые материалы;
  • нельзя размещать в коридорах, ванной, подвале, балконе;
  • запрещено устанавливать котёл в плохо вентилируемом помещении или комнате без форточек;
  • нельзя в общежитии ставить котёл.

Условия установки

Первым делом следует правильно подобрать параметры помещения для установки газового котла Термобар.
Квадратура комнаты, где будет котёл, должна быть не меньше 4 м кв.
Ширина входной двери не должна быть меньше, чем 80 см.
Хорошее освещение и высокие потолки — обязательное условие.
Наличие контура заземления и трубопровода холодной воды.
Дымоход должен соответствовать требованиям, которые зависят от мощности оборудования, поэтому важно подобрать парапетный газовый котёл Колви по параметрам.
Стены комнаты должны быть ровными.

Следуя этим требованиям, двухконтурные модели лучше размещать на кухне возле газовой плиты. Если котёл напольный, то он требует отдельного помещения.

Особенности монтажа настенного котла

ВАЖНО: Самостоятельно проводить установку котла и другого оборудования запрещается. Сначала необходимо осуществить подготовительные работы, которые включают наличие специалистов с лицензией на проведение подобной работы и соблюдение температурного режима в 15–25 градусов по Цельсию. Сначала необходимо осуществить подготовительные работы, которые включают наличие специалистов с лицензией на проведение подобной работы и соблюдение температурного режима в 15–25 градусов по Цельсию

Сначала необходимо осуществить подготовительные работы, которые включают наличие специалистов с лицензией на проведение подобной работы и соблюдение температурного режима в 15–25 градусов по Цельсию.

Крепим кронштейн котла.
Подсоединяем воду

Если модель двухконтурная, важно не забыть о необходимости сетчатого фильтра.
Подключаем оборудование к газовому крану.
С помощью трёхжильного провода, подсоединяем электричество.
Следует к котлу присоединить коаксиальную трубу, которая выводится через стену на улицу. Перед запуском оборудования следует заполнить систему водой. После этого проводится проверка на наличие утечки газа или воды.

После этого проводится проверка на наличие утечки газа или воды.

Если котёл весьма мощный, то естественной тяги может оказаться недостаточно для вывода продуктов сгорания. В таком случае требуется принудительная вытяжка, которую сооружают в проходе между этажами или крышей. Для этого устанавливают трубу с люком, которую можно будет легко прочищать.

Основные отличия и характеристики

Парапетные котлы могут иметь 1 или 2 контура – для отопления и ГВС Различные модели сделаны в напольном и настенном, левостороннем и правостороннем исполнении. В зависимости от назначения оснащаются одним контуром — только для отопления или двумя — чтобы дополнительно подогревать воду для бытовых целей. По уровню управления приборы бывают автоматическими и ручными. Для работы автоматики необходимо наличие электричества. Если оно пропадает, котел отключается. Изделия с ручным управлением практически не зависят от внешних условий и могут работать даже от газового баллона. Включение и отключение горелки производится термопарой и постоянного горящего фитиля.

Непосредственно установка котла

Схема установки перегородки на кожух дымохода.

Далее производится установка самого газового котла (в связи с громадным разнообразием котлов в продаже, последовательность шагов в каждом конкретном случае может отличаться от приведенной) (Рис. 4. Схема установки парапетного котла.).

Если стена в месте установки котла имеет горючее покрытие, то это покрытие следует удалить как минимум на площади, соответствующей проекции газового котла на стену.

Сообразно выбранному месту установки котла проделывается отверстие в стене под коаксиальную трубу. Если отверстие сверлится алмазной коронкой, то сверлится в размер с уклоном приблизительно 1:100 в сторону улицы. Если отверстие под воздуховод делается буром малого диаметра и лопаткой, то на стене изнутри помещения размечается круг, диаметром равный воздуховоду и по окружности высверливаются отверстия с таким шагом, чтобы перемычки между отверстиями составляли около сантиметра. После эти перемычки выбиваются лопаткой. Вполне возможно, что внутреннюю поверхность полученного таким образом отверстия придется несколько подравнять лопаткой.

Следует быть внимательным и предусмотреть то, что высверленный (выдолбленный) материал может упасть, следовательно необходимо, в случае если работы ведутся не на первом этаже, обеспечить отсутствие посторонних в том месте, куда может упасть кусок камня.

В полученное отверстие устанавливается труба воздуховода и надежно в нем фиксируется. На этом этапе следует проконтролировать соответствие уклона трубы требуемому. Для стены в полтора кирпича наружный край трубы должен быть на 4 мм ниже внутреннего. Крепление трубы осуществляется согласно инструкции производителя котла.

На стене, отталкиваясь от положения уже закрепленной трубы воздуховода, размечают отверстия для системы крепления котла. К стене крепятся крепежные элементы, на которые впоследствии будет навешен котел, или прикреплен, если напольный.

Внутрь трубы воздуховода устанавливаются патрубки воздуховода и дымохода.

https://youtube.com/watch?v=17mBGnqUuKI

Котел согласно инструкции по установке навешивается на стену или устанавливается на полу в надлежащем положении.

Патрубки дымохода и затем воздуховода прикрепляются к корпусу газового котла согласно инструкции производителя.

С наружной стороны стены, если это предусмотрено конструкцией, на выступающий конец воздуховода устанавливается защитный кожух и закрепляется согласно инструкции производителя.

Монтируются подводные секции водопровода, если предусмотрено использование котла в составе системы отопления, а не самостоятельно.

Регулируется подача воздуха таким образом, чтобы обеспечить ровное и стабильное горение газа в камере сгорания без перезапусков котла. Это можно сделать на свой страх и риск, но крайне желательно, чтобы при этом присутствовал представитель газового хозяйства.

https://youtube.com/watch?v=oCRBHHlPllQ

К котлу присоединяются водоразборная арматура, трубы и прочие элементы отопительной системы.

В любом случае запуск котла парапетного типа в эксплуатацию возможен только при участии работника газового хозяйства.

Вернся к оглавлению

Виды

Существует несколько конструкционных вариантов напольных одноконтурных котлов. Они отличаются друг от друга по разным признакам.

По типу камеры сгорания:

  • атмосферные (открытые). Используется воздух, непосредственно окружающий котел, а вывод дыма происходит под действием естественной тяги. Такие модели подключаются только к центральному вертикальному дымоходу;
  • турбированные (закрытые). Для подачи воздуха и удаления дыма используется дымоход коаксиального типа (труба в трубе), или два раздельных трубопровода, выполняющие функции забора и подачи воздуха в котел и вывода дымовых газов.

По материалу теплообменника:

  • сталь. Наиболее распространенный вариант, использующийся на недорогих моделях.
  • медь. Конструкция в форме змеевика позволяет увеличить путь жидкости, проходящей через зону нагрева. Такие узлы устанавливаются в дорогих моделях топовых производителей;
  • чугун. Устанавливаются на мощных и массивных агрегатах. Чугунные теплообменники демонстрируют высокую производительность, эффективность, способны развивать большие значения мощности агрегатов. Применяются для агрегатов от 40 кВт и выше.

По способу теплопередачи:

  • конвекционные. Обычный нагрев теплоносителя в пламени газовой горелки;
  • парапетные. Способны обходиться без отопительного контура, являясь неким аналогом обычной печи;
  • конденсационные. Производят двухступенчатый нагрев теплоносителя — сначала в конденсационной камере, от тепла из конденсирующихся дымовых газов, а затем — обычным способом.

ОБРАТИТЕ ВНИМАНИЕ!
Конденсационные котлы способны полноценно работать только с низкотемпературными системами (теплый пол), или при разнице температур на улице и в помещении не более 20°. Для России эти условия не подходят.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
