Фундамент для бани: какой лучше выбрать

Особенности грунта, влияющие на выбор фундамента

Грунт является довольно сложной и многокомпонентной геологической системой, состоящей из горных пород, почв, а также различных техногенных образований.

Существует множество видов классификации грунтов по разным характеристикам и критериям. Все нюансы учитываются специалистами, которые могут провести геодезические исследования и подобрать на этой основе наиболее оптимальное решение для выбора фундамента.

Рассматривая общие характеристики грунта, можно выделить следующие:

• Скальные и каменистые грунты. Они являются отличным основанием под строение по той причине, что камень не подвержен ни пагубному влиянию воды, ни отрицательному воздействию мороза. Лучшим примером местности с данным видом грунта является Крым.
• Грунты глинистые. Такие грунты подразделены на три подвида: глина, суглинок и супесь – относятся больше к пучинистому виду грунтов. Далеко не лучший вид грунта для строительства, постоянно деформируется. Имеет небольшую плотность, поэтому легко насыщается водой и находится в «текучем» состоянии, а при замерзании вспучивается. Все это способствует повышению уровня грунтовых вод, что неизбежно приводит к протечке коммуникаций и подтапливанию фундаментов. Только в сухом виде глинистые грунты возможно условно частично отнести к непучинистым видам.

Грунт глинистый

Песчаные грунты. Их относят к непучинистым видам грунта, т.е. они очень хорошо пропускают сквозь себя воду, отлично поддаются трамбовке и уплотнению. Вода не застаивается, а уходит вниз, тем самым не представляя опасности фундаменту. Песчаные грунты бывают: гравелистые, песок средней фракции и мелкий песок (его также называют «пылеватым», такой вид песчаного грунта по своим свойствам приближен к глинистым грунтам).

Подготовка песчаного грунта под фундамент

Органические грунты. К таким относятся, например, грунты торфяные, илистые. Это самый проблемный вид грунтов ввиду того, что они наиболее рыхлые, неустойчивые, отличаются самым высоким уровнем грунтовых вод. Такие грунты наиболее часто подвергаются деформации. Особенно распространены органические грунты в таежных районах и частично в Подмосковье.

Подготовка под фундамент грунта торфяного

Грунты имеют склонность к определенным движениям и деформации под фундаментами строений, это следующие:

• Осадка. Возникает в основном под действием веса конструкции как сразу после сооружения фундамента, так и через несколько лет.
• Просадка. Это явление возникает и под воздействием возведенной конструкции, и благодаря грунтовым водам.
• Грунтовые движения. Это и подъем, и осадка грунта, которая напрямую зависит от влажности, из-за которой меняется объем грунта (может набухать и сжиматься, например, замерзание и оттаивание льда). Движения грунтов могут быть горизонтальными (благодаря эрозии склонов) и оседающими (по причине воздействия воды).
• Неравномерная деформация. Это самый опасный вид движения грунта, причинами возникновения которого является неоднородный состав грунта, неравномерное насыщение влагой как следствие неравномерного уплотнения при строительстве сооружения.

Инструкция по расчёту

Для определения размеров основания бани важно учитывать вес будущего строения и отличительные особенности почвы. Для расчётов потребуется применение трёх формул:

Для расчётов потребуется применение трёх формул:

1. Глубина H = h * kT * kL h – норматив промерзания почвы в регионе; kT – коэффициент разогрева почвы при активном протапливании парной (0.7 — 1); kL – коэффициентное значение частоты пользования.
2. Размер основания А = В (С * D) А – ширина основания; В – масса конструкции с учётом кровли, печи и количества посетителей; С – сопротивление почвы. D – длина основания;
3. Количество столбов или свайных опор X = B (C * Z) X – количество свай; В – масса конструкции; С – сопротивление почвы; Z- площадь сечения сваи.

Столбчатый фундамент под баню

Такой фундамент подходит для одноэтажных, легких построек, например, каркасных. Его использование допускается только на грунтах, не склонных к горизонтальным сдвигам пластов. Столбчатый фундамент чаще всего используют на слабопучинистых почвах.

Точечные опоры под баню, расположенные по периметру строения и под внутренними стенами, представляют собой кирпичные или блочные столбы, заглубленные минимум на 1,5 метра в грунт. Полную, пошаговую инструкцию по обустройству столбчатого фундамента, вы найдете тут.

Монтаж фундамента данного типа не требует особых навыков в строительстве и большого объема земляных работ. Основной недостаток – ограничения на вес строения.

Монолитный фундамент

Отвечая на вопрос, какой фундамент под баню лучше сделать, можно предложить монолитный тип, который не предусматривает необходимости использования большого количества строительных материалов. Он отлично подходит для нестабильных и сложных грунтов. Надежность такой конструкции достаточно высокая.

Под фундамент необходимо выкопать котлован, углубившись на 30 см. На его дно укладывается слой гидроизоляции, после идет песок и щебень. Для того, чтобы получить теплый пол в бане, основание должно быть хорошо изолировано от холода и влаги. Лучше для этого использовать экструдированный пенополистирол.

На следующем этапе устанавливается опалубка и заливается бетонная плита, которая будет представлять собой цельную конструкцию. Первый слой армируется, для этого используется сетка с квадратными ячейками, сторона которых составляет 20 см. Если баня будет возводиться из кирпича или камня, то здание получится довольно массивным. Для него потребуется еще один слой арматуры в фундаменте, который будет располагаться на 5 см выше первого.

Конструкция

В местах частых подтоплений, на берегах водоемов дома старались приподнять над уровнем земли. Для этого вбивали заостренные на одном конце бревна, которые располагались на каждом углу здания, а также поддерживали стены и перегородки. Это и был свайный фундамент. Использовали для свай твердые породы дерева, которые долго могли сопротивляться воздействию воды. Самая лучшая древесина для этого у лиственницы, ведь от воды она становится только прочнее. На стволах лиственницы уже несколько веков стоят дворцы и дома Венеции.

Сегодня деревянные сваи используются очень редко, хотя получается самый дешевый, но при этом надежный фундамент. Причем, даже там, где лиственница — не редкость.

Виды свай

Всего строители различают двенадцать видов свай. Но в малоэтажном строительстве используют только три:

• забивные железобетонные;
• винтовые металлические;
• буронабивные.

Железобетонные колонны редко используют для строительства бани или дачи: необходима техника, которая будет вколачивать их в грунт. Но основание получается прочным.

Винтовые железные сваи хороши тем, что их вкручивать можно даже вручную. Их минус в том, что сталь — отличный проводник тепла. При неутепленном подполе они отбирают тепло, пол под ногами всегда остается холодным.

Если свайный фундамент делают своими руками, то в большинстве случаев опоры делают буронабивными. Хотя он и требует самых больших затрат труда, но позволяет сэкономить на материалах.

Расположение

Опоры обязательно должны стоять в ключевых местах: под углами, в местах соединения с простенками. Между этими узлами потом устанавливают промежуточные сваи. Расстояние выбирается исходя из типа грунтов и планируемых нагрузок, но оно не может быть больше 2 метров. Должны быть опоры по периметру стен, а также под всеми простенками.

Сваи располагаются под углами, в местах отвода простенков, а также в промежутках между этими положениями

Размеры

Самый распространенный диметр свай — 20 см. Меньше делать их нежелательно, так как несушая способность их становится намного меньше. Больше диаметр — больше несущая способность, но также увеличивается площадь, к которой будут прилагаться силы зимнего пучения (на пучнистых грунтах). Есть два варианта определения требуемой глубины свай:

• ниже уровня промерзания на склонных к пучению грунтах,
• до уровня несущего слоя на сыпучих и нестабильных почвах.

Диаметр труб может быть разный

В каждой местности и даже на каждом участке глубина будет своей. Если уровень промерзания определяют по региону, то плотные слои располагаться могут как угодно. При необходимости рядом проводят пробное бурение, ниже достигнутого уровня, чтобы убедиться, что внизу нет полостей и карманов и опора будет надежной.

С ростверком и без

В некоторых случаях сваи между собой связываются в единую конструкцию при помощи деревянных брусьев или стальной трубы квадратного сечения (иногда — уголка). Эту обвязку называют ростверком, а фундамент — свайно-ростверковым. Эта обвязка нужна если стены будут из блоков, кирпича или каркасными, и совсем не обязательна, если будет сруб.

Сваи могут сверху объединяться бетонной, деревянной или стальной обвязкой. Называется эта обвязка ростверк

Категория грунта, влияние на бетонное основание

В проседающем грунте уверенно себя чувствуют сваи, заглубленные ниже границы промерзания

В летний период слабый грунт в отдельных местах под фундаментом вымывается, происходит проседание, а затем разрушение основания. С приходом холодов влажный грунт замерзает и вспучивается, создается давление на фундамент, что также приводит к его разрушению.

Проблема решается с помощью свай, заглубленных ниже границы промерзания грунта, опирающихся на твердый слой земли.

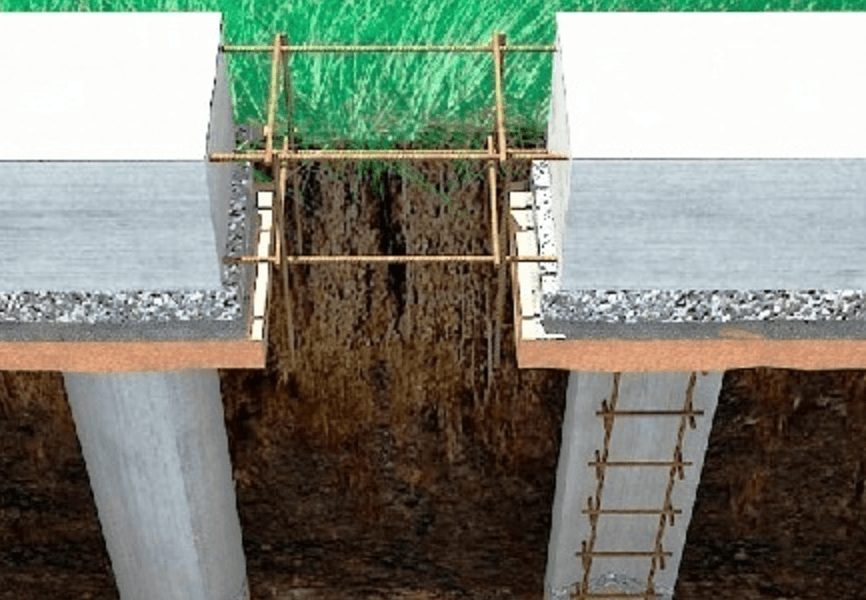

Мелкозаглубленный ленточный фундамент отливается на сваи и не зависит от изменяющегося состояния верхнего слоя грунта. Количество и размеры свай, размеры ленты зависят от нагрузки и места расположения строящегося здания.

Сваи под ленту выполняются в буронабивном варианте, образуя единую монолитную конструкцию. Выбор основания под дом зависит от категории грунта. При пучинистом грунте целесообразно применять свайно-ленточное основание.

Наименование грунта	Категория грунта	Плотность грунт т/м3	Коэффициент разрыхления
Песок рыхлый, сухой	1	0,6– 1,6	1,05 – 1,15 непучинистый
Песок влажный, супесь, суглинок разрыхленный	1	1,4 – 1, 7	1,1 – 1,25 слабопучинистый
Суглинок, мелкий и средний гравий, легкая глина	2	1,5 – 1,8	1,2 – 1,27 пучинистый
Глина, плотный суглинок	3	1,75 – 1,9	1,2 – 1,35 пучинистый
Тяжелая глина, сланцы, суглинок со щебнем, гравием, легкий скальный грунт	4	1,9 -2	1,35 – 1,5 пучинистый

Стоимость закладки СПФ

Это не самое дешевое решение, но экономически и эксплуатационно оно более выгодно, чем некоторые другие традиционные технологии. Без детальных расчетов ни один специалист не возьмется называть даже приблизительную стоимость будущей конструкции. Для примерного определения стоимости учитывается марка бетона, размеры и материал свай, толщина плиты и другие исходные данные. Нужно учитывать затраты на транспортировку стройматериалов и работу специальной техники.

Дом на свайно-плитном фундаменте.

Без услуг специалистов при возведении СПФ даже в частной застройке обойтись практически невозможно, они понадобятся хотя бы на начальном (проектировочном) этапе.

Выбор зависит от типа бани

По типу постройки можно выбрать подходящий вид основания.

• Так, для каркасной бани, имеющей малый вес, подойдет столбчатый фундамент.
• Бревечатый или брусовой сруб создаст большую нагрузку на основание, поэтому предпочтительнее выбрать ленточный фундамент.
• Баня из газоблоков легче кирпичной, но тяжелее каркасной. Поэтому правильнее остановиться на ленточном типе фундамента.

Фундамент для каркасной бани

Фундамент под каркасную баню — бетонные столбики

Как известно, столбчатый фундамент является самым дешевым вариантом из всех видов, а каркасная баня — самая легкая из бань. Именно поэтому в большинстве случаев оправданно использовать столбчатый.

Ниже перечислены преимущества столбчатого фундамента для каркасной бани:

1. цена – подобный вид основания здания обходится минимум в полтора раза дешевле, чем другие (буро-набивной, свайно-винтовой, плитный или ленточный);
2. простота установки – не нужно иметь специального образования, чтобы положить кирпич или шлакоблок на цемент или закопать трубу в грунт. Как видно, для установки данного типа основания не нужны особые навыки, инструмент или спецтехника;
3. скорость возведения — по сравнению с другими типами основ здания столбчатый фундамент отнимает гораздо меньше времени на его создание, а значит строится быстрее;
4. нестабильность грунта — основа из столбов оптимальна для установки в нестабильном грунте (песчаном или глинистом), а также в земле, которая подвержена глубокому промерзанию.

Еще из плюсов столбчатого вида фундамента можно отметить, что он не нуждается в термоизоляции (в данном виде основания особое внимание уделяется хорошему и качественному утеплению пола). Все нюансы по этому виду, а также, когда все-таки не стоит его использовать смотрите в статье «Чем хорош столбчатый фундамент«

Все нюансы по этому виду, а также, когда все-таки не стоит его использовать смотрите в статье «Чем хорош столбчатый фундамент«.

Более подробная статья про фундаменты для каркасных бань тут.

Расчёт материалов и список инструментов

В качестве примера будет рассмотрен расчёт для каркасной бани наиболее распространных размеров. Каркас изготавливается из бруса, размер конструкции — 5х4 м. Основание будет столбчатым армированным.

Для каркасной конструкции можно использовать облегченный фундамент из асбестоцементных труб

Для отделки стен внутри и снаружи применяется вагонка хвойных пород деревьев. Крыша будет двускатной, покрытие — металлочерепица.

Актуальным моментом является выбор древесины. Материал дложен быть просушенным. Больше всего подойдут липа, лиственница или осина. Данные породы имеют невысокую теплопроводность, они способны длительный период времени сохранять первоначальную форму строения. Стены возводятся из досок толщиной 2—3 см. Для внешней обшивки подходят рейки из лиственницы или сосны.

Столбчатое армированное основание по стоимости и надёжности является оптимальным вариантом для каркасной постройки.

Столбчатый армированный фундамент подходит для возведения каркасных бань в большинстве регионов

Его можно использовать в большинстве регионов. Понадобится подготовить материалы в следующем количестве:

• бетон — 2 м3;
• обрезные доски для каркаса — 0,3 м3;
• арматурные прутья — 80 м.пог.

Каркас можно изготовить из досок, кусков фанерных листов или ОСП. Если грунт на территории строительства глинистый, то опалубку делать не нужно.

Самой сложной и финансово затратной деталью бани является каркас. К приобретению материалов на данном этапе нужно подходить взвешенно. Список необходимых материалов:

• брус 120х120 мм — 5,3 м3;
• минеральная вата толщиной 10 см — 36 м2;
• материал для пароизоляции — 40 м2;
• вагонка из дерева — 70 м2;
• материал для гидроизоляции — 40 м2.

Чтобы сэкономить, вместо брусков можно приобрести доски 50х100 мм.

Для экономии финансов можно использовать обрезные доски 50х100 мм в процессе изготовления каркаса

Брус должен быть второго сорта и ниже, доска может быть исключительно первого сорта. Обшивку стен с внешней стороны можно сделать не деревянной вагонкой, а пластмассовыми листами или профнастилом.

Пол изготавливается из обрезной шпонированной доски. Потолок следует обить вагонкой. Если есть желание сэкономить, для теплоизоляции можно использовать минеральную вату. Список материалов:

• обрезные доски — 1,8 м3;
• доски 150х50 мм — 0,2 м3;
• плинтус — 20 м.пог.;
• минеральная вата — 20 м2;
• вагонка из дерева — 20 м2.

Сэкономить удастся на настиле покрытия чердака. Если не планируется его использовать, то минеральная вата может быть закрыта необрезной доской или отрезками плит.

Крыша двускатная, чердак можно использовать для хранения инструментария.

Оптимальным вариантом каркасной конструкции является двускатная крыша

Утеплять крышу не нужно. Стропила будут висячими. Понадобятся такие материалы:

• водосточная система — 1 комплект;
• рейки для стропил — 0,2 м3;
• планки для обрешётки — 0,1 м3;
• карнизные рейки — 0,1 м3;
• металлочерепица — 20 м2.

В бане довольно часто вместо водостока оборудуют отмостку по периметру с помощью цементно-песчаного раствора.

Список материалов, которые также будут необходимы:

• трубы из асбеста;
• саморезы;
• гвозди;
• скобы;
• цемент;
• гравий или песок.

Понадобятся такие инструменты:

• угольник;
• строительный уровень;
• рулетка;
• электродрель;
• набор отвёрток;
• молоток;
• плоскогубцы.

Важно продумать все архитектурные и строительные задачи, к которым можно отнести:

• внутреннюю обшивку банной постройки;
• выбор оптимальных материалов для строительных работ;
• действия, которые требуются для обеспечения безопасного использования конструкции.

После подготовки инструментов и материалов можно переходить к строительным работам.

Виды фундамента для бани

Чтобы сделать добротный и долговечный фундамент под баню своими руками, достаточно иметь обычный набор бытовых инструментов, которые есть практически в каждом хозяйстве.

Минимальный комплект состоит из таких материалов и приспособлений:

• бетономешалка;
• рулетка, уровень;
• лопата, молоток, топор, ножовка;
• болгарка, сварочный аппарат, шуруповерт;
• маркер;
• саморезы;
• геотекстиль;
• песок, щебень, цемент.

Список может быть больше или меньше в зависимости от технологии обустройства основания для бани.

Ленточный

Ленточный фундамент для бани

Конструкция этого типа является наиболее популярной в частном строительстве. Сделать ее можно буквально в течение одного дня при условии, что она будет мелкозаглубленной. Обустройство заглубленной ленты потребует больше времени и сил, но в результате можно получить полноценный бетонный подвал.

Последовательность строительства:

1. Отрывка траншеи. Ширина делается с тем расчетом, чтобы было место для установки опалубки.
2. Засыпка песка. В зависимости от степени пучинистости толщина слоя делается 10-40 см. Материал хорошо смачивается, выравнивается и трамбуется.
3. Изготовление опалубки. Используется подручный материал или щитовой комплект фабричного производства.
4. Сборка стального каркаса. Если стыковка прутьев проводилась сваркой, то такие места зачищаются и окрашиваются.
5. Заливка бетона. Этот процесс выполняется непрерывно, чтобы исключить расслоение материала.

После заполнения формы бетону необходимо 28 суток, чтобы набрать прочность.

Столбчатый

Столбчатый фундамент

Столбчатый фундамент выбирается, когда строительство ведется на твердом, непучинистом грунте. Этот вариант отлично подходит для возведения легких каркасных, деревянных зданий, бань из бруса и пеноблоков, срубов из бревна. Устройство столбчатого основания предельно простое — по периметру сооружения и под перегородками устанавливаются опоры.

Материалом изготовления могут быть:

• глиняные кирпичи, скрепленные цементным раствором;
• железобетонные фундаментные блоки;
• заполненные бетоном покрышки, выполняющие функции формы.

Пошаговый процесс монтажа:

1. Перенос проекции здания на землю. Определение точек установки опор.
2. Отрывка ям глубиной до 60 см. Удаление камней, корней, выравнивание дна и его уплотнение.
3. Обустройство песчаной подушки. Смачивание и трамбовка материала.
4. Установка столбов. Каждый способ предполагает использование своей технологии. Как правило, для связывания фрагментов используется цементный раствор, а для придания конструкциям жесткости — арматура.
5. Внешняя отделка опор. Данная процедура включает проведение гидроизоляцию и нанесение облицовочных материалов для придания конструкции эстетики.

После того как опоры обретут прочность, на них укладывается плита или ростверк.

Свайный

Свайное основание

Свайный фундамент является отличным решением при строительстве сауны на склонах и местности с неустойчивым грунтом. Длина изделий составляет до 450 см, но при необходимости их можно нарастить до 900 см. Это позволяет достичь твердого материала, в котором сваи будут держаться прочно, независимо от состояния погоды и времени года.

Существуют такие виды фундаментных свай:

• Забивные (вдавливаемые). Углубляются в грунт механическим молотом. Представляют собой железобетонные столбы с квадратным сечением и заостренным концом.
• Буронабивные. В заранее пробуренные скважины вставляются стальные или асбестоцементные трубы, которые затем нужно заливать бетоном.
• Винтовые. Наиболее эффективные и практичные изделия. Представляют собой полые железные трубы с лопастями на острие. После вкручивания в землю держатся в ней прочно и устойчиво.

Монолитный

Монолитная плита

Главная особенность монолитного основания заключается в том, что оно равномерно передает давление на грунт. Это позволяет вести строительство даже на вечной мерзлоте. Фундамент плиты под баню делается толщиной до 50 см в зависимости от расчетной вертикальной нагрузки. Преимущество такого решения заключаются в том, что отлитое основание представляет собой готовый черновой пол, на который можно сразу после застывания бетона укладывать керамическую плитку.

Поэтапный процесс строительства:

1. Перенос контура здания на местность.
2. Отрывка котлована, удаление из него корней деревьев.
3. Прокладка дна геотекстилем, засыпка подушкой из щебня и песка.
4. Установка теплоизоляционного слоя из пенопласта или минеральной ваты.
5. Монтаж арматурного каркаса.
6. Заливка формы бетонным раствором.

На протяжении 28 суток после заливки плиту нужно ежедневно смачивать, чтобы на ней не образовались трещины.

Процесс монтажа фундамента

При наличии достаточного количества средств, построить баню на свайном фундаменте можно по любому из вариантов. Однако если планируется самостоятельное выполнение всех необходимых работ, оптимальным выбором будет остановиться на буровых или винтовых сваях.

Процесс выполнения винтового фундамента под баню выглядит следующим образом:

• Закупают расчетное количество элементов исходя из примерного расстояния между ними в 1,2 м. В зависимости от конечного веса конструкции это расстояние может изменяться.
• Площадку для строительства очищают от мусора и производят разметку территории.
• Отмечают точки, где будут монтироваться сваи.
• На каждом участке проделывают углубление в 30-50 см.
• В ямку вставляют сваи, в которые продет рычаг для маневрирования.
• Проворачивая опору, ее постепенно углубляют до нужного уровня. Как правило, достаточно 1,5 м глубины, однако, все зависит от грунта.
• Монтаж сваи производится с постоянным контролем вертикали с помощью магнитного уровня, прикрепленного на опору.
• Производится подрезка всех опор под нужную высоту. Чтобы она была везде одинаковой, сначала замеряют уровень одной сваи. Потом, используя уровень и деревянный брусок, переносят высоту на все остальные опоры, после чего производят обрезку.
• На финишном этапе на верхний торец свай приваривают квадрат, на который будут укладывать балки перекрытия. Например, размер площадки может быть 20×20 см.

Примечательно, что сваи винтового типа достаточно легко сделать своими руками. Для этого берут трубу примерно 80 мм в диаметре и в нижней ее части вырезают участки, чтобы получились треугольные зубцы. Их загибают внутрь, образуя конус, и проваривают швы, которые потом зачищают.

Если же для бани на сваях выбраны буровые опоры, то предстоит выполнить такие работы:

• С помощью ручного бура в почве выбирают углубления под сваи. Как правило, диаметр бура составляет 30 см. Заглублять опоры нужно на 0,5 м ниже линии промерзания почвы.
• Нижнюю часть углубления слегка расширяют специальным прибором, изготавливая «пятку».
• По периметру отверстия во избежание воздействия пучения грунта укладывают слой рубероида, пленки или иного изоляционного материала.
• В яму опускают арматурные пруты толщиной 8-12 мм, причем их длина должна совпадать с глубиной котлована.
• Из цемента М350 подготавливают раствор.
• Жидкий бетон заливают в углубление, параллельно утрамбовывая его вибратором, чтобы опора была монолитной и без пустот.
• Для заливки надземной части сваи, под нее предварительно монтируют опалубку. Эту функцию могут выполнять заглубленные на небольшое расстояние трубы нужной толщины.

Безопасность

Безопасность для бани — вопрос первостепенный. Дерево, печи, постоянное действие высоких температур часто приводит к пожарам. Основные причины — контакт дымовой трубы с деревом и неправильно монтируемая электропроводка. Во избежание контакта печь рекомендуется отделывать плиткой. Проводка должна применяться с асбестовой изоляцией и проходить по поверхности стены. В парилке не монтируются выключатели и розетки, лампы защищаются специальными плафонами. Розетки в предбанники оборудуются специальными крышками. Если учесть все ошибки, традиционно допускаемые строителями, то баня прослужит долго и безопасно.
