Электростатическая коптильня позволяет готовить продукты методом горячего и холодного копчения. Процесс окуривания производится в электростатическом поле, поэтому на создание домашних копченостей уходит гораздо меньше времени. Электростатическую коптильню можно приобрести в специализированных магазинах или сделать своими руками в домашних условиях, что гораздо экономичнее. Данному вопросу и посвящена эта статья.
Существует большой выбор электростатических коптилен, которые можно использовать в домашних условиях. Наиболее популярная российская марка — УЭК-1 Идиллия.
Нюансы конструкции электростатической коптильни
В этом посте я постараюсь объяснить свои взгляды на некоторые нюансы построения (конструктив) электростатической коптильни.
При конструировании коптильни помните, что дерево, фанера и т.п. материалы, проводят эл. ток (особенно при повышении влажности) , поэтому крепить к ним напрямую (без изоляторов) излучатели, трубки для подвеса продуктов (вешало) и др. токонесущие элементы НЕ ДОПУСКАЕТСЯ (иначе будет «утечка» тока, эл.статич. копчения не будет, а ВВ генераторы могут выйти из строя) !!!
При работе ВВ генератора в коптильной камере не должно быть звуков разрядов/искрения, шипения и т.п., а так же запаха озона.
После включения Высоковольтного генератора, перед тем, как поджигать щепу в дымогенераторе и подавать дым в коптильную камеру, КАЖДЫЙ раз рекомендую проверять «фонариком» наличие высокого напряжения и отсутствие утечек тока и короткого замыкания в камере. Что такое фонарик, можете посмотреть в .
Даже, если «Фонарик» скачет, он должен “отдавать предпочтение” , т.е. отклоняться/прилипать чаще/сильнее в сторону продукта!
Если это не так, то возможны следующие причины:
– толщина “струн” более 0,5 мм и/или они не параллельны вертикально висящему продукту
– высокая влажность воздуха (более 80%)
– малое количество продукта ( 1-2 рыбки)
– на выходе высоковольтного генератора недостаточное напряжение (менее 15 кВ, искра/дуга менее 1 см) или оно переменное , а не постоянное.
Это может быть так же и по причине “утечки тока” из-за:
– наличия пробоя (дуги, искры) от токонесущих конструкций до стенок коптильни (мин. расстояние должно быть не менее 3-х см при 20кВ),
– грязных изоляторов , струн (коронирующих электродов) и т.п.
После каждого копчения рекомендую мыть коптильню, т.е. очищать весь налет с изоляторов (труб) и электродов.
Для контроля/индикации “утечек тока” и КЗ в коптильне, рекомендую по ВВ цепи, последовательно по плюсу включить головку измерительную на 200 – 500 мкА. Ссылка есть в разделе РЕКОМЕНДУЮ для коптильни.
Для ее защиты от высокого напряжения необходимо параллельно ей подключить встречно-параллельно соединенные диоды серии 4007.
Полярность подключения к вешалу (с продуктом) и к коронирующим электродам обычно особой роли не играет, поэтому подключайте так, что бы “фонарик” у вас лучше притягивался к продукту.. Некоторые авторы считают, что минус надо обязательно подключать к коронирующим электродам, а плюс к продукту, т.к. из школьного курса физики они помнят, что электроны двигаются от минуса к плюсу. Но это справедливо ТОЛЬКО для ПРОВОДНИКОВ (твердых тел (металл и т.п.)., т.е. – не жидкость и не газ)! Мы же имеем дело с газом (воздушно-дымовая смесь) и здесь уже работает напряженность эл. поля, и направление движения заряженных частиц (электрического ветра), упрощенно говоря, будет направлено от более тонкого к более толстому электроду ( вне зависимости от полярности), и чем больше будет их разница, тем больше будет напряженность эл. поля и соответственно скорость “ветра”! Я же рекомендую подключать + к электродам, а минус к продукту, что бы была меньше вероятность образования озона, который в коптильне нам совершенно не нужен.
Расстояние между панелями электродов (струн, излучателей) выбирайте так, чтобы от струны до края продукта, висящего между этими панелями, было примерно 5-10 см. Расстояние между струнами в панели излучателя 5-7 см.
Так же надо стремиться к максимально возможным расстояниям от ЛЮБЫХ токонесущих частей (включая продукт) до стенок камеры, желательно не менее 5 см.

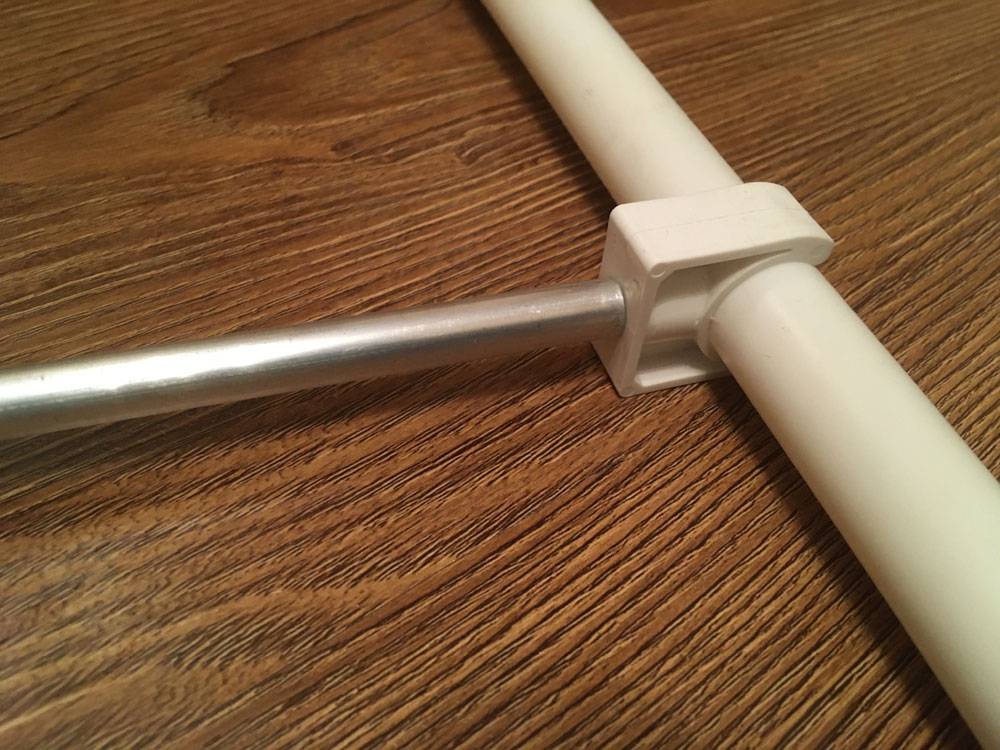

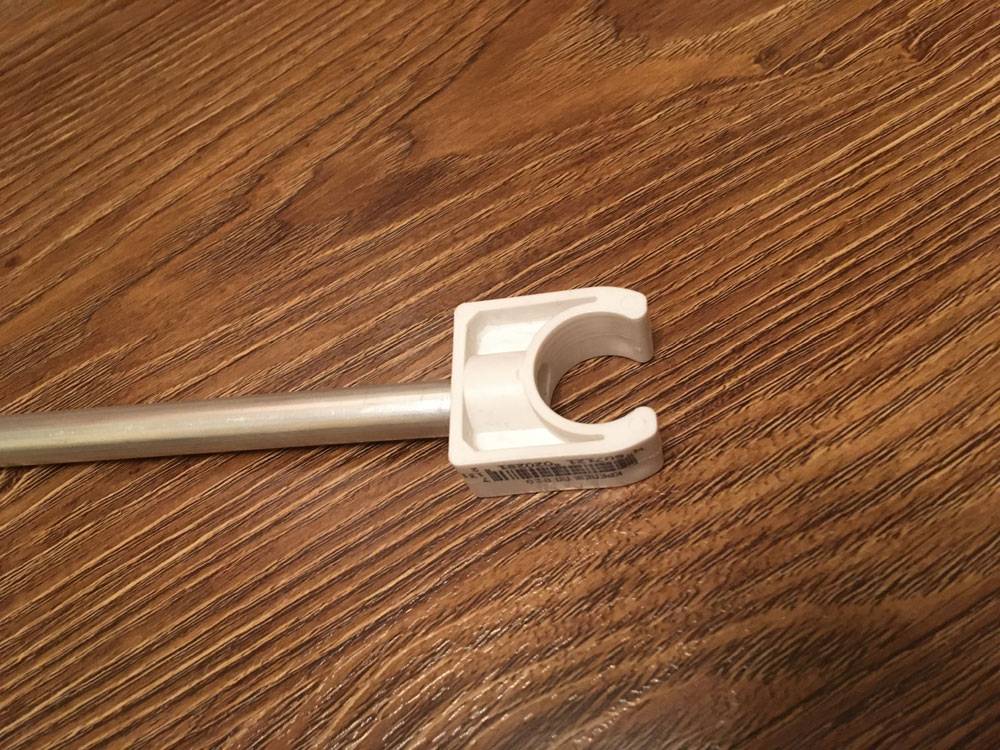

На мой взгляд, самая простая, надежная и удобная во всех отношениях (ВВ безопасности, обслуживании т.п.) электростатическая коптильня холодного копчения – это каркас из ПВХ труб (моя ) , помещенный в деревянный или пластиковый (а может даже и в металлический) корпус!
Единственное, рекомендую вешало устанавливать на 5-7 см выше струн и крепить его к трубе через клипсу с помощью винта или самореза:
Шляпку самореза / винта с внутренней стороны клипсы следует загерметизировать силиконом или термоклеем.
Так же не делайте коптильню герметичной. У нее должен быть дымоход (щели), т.е. отверстие для связи с атмосферой (диаметром 1-3 см), что бы в камере не создавалось давление, иначе дымогенератор может “захлебнуться”.
Если вы используете вот такой высоковольтный генератор с АлиЭкспресс , то по выходу в параллель включите два последовательно соединенных конденсатора по 600-1000 пФ на 25-30 кВ каждый, а после них, по плюсу последовательно включите резистор 5Вт 10 мОм и с него уже провод пойдет в коптильню.
Статья будет пополняться информацией.
Так же рекомендую обратить внимание на готовые и сборно-разборную автономную, которые изготавливает “АТФ-Сервис” (г. Королев)
Электростатическая коптильня и ее принцип работы
Для начала, давайте разберемся, как работает электростатическая коптильня, чтобы понять какие комплектующие нам потребуются для его изготовления.
В коптильне имеется коптильная камера, в которой вертикально подвешиваются продукты. Продукты подвешиваются на крюки для большего контакта с дымом.
Для получения дыма используется дымогенератор, а в качестве топлива либо специально предназначенные для этого брикеты, либо обычная древесина, реже опилки. Дым поступает в коптильную камеру. На входе в коптильную камеру, дым проходит через решетку присоединенную к положительному полюсу источника высокого напряжения. Напряжение необходимое для копчения 20 кВ при постоянном токе.
Продукты в электростатической коптильне развешены на крюках, подключенных в отрицательному полюсу того же источника. Проходя через, положительную решетку из молекул дыма высвобождаются электроны, дым подвергается ионизации. Ионы дыма устремляются к отрицательному полюсу под воздействием электростатического поля, интенсивно воздействуя на продукты, что ускоряет процесс копчения.
В камере для электростатического копчения предусмотрен дымоход для вывода избытков дыма и во избежание излишнего задымления камеры.
Таким образом, электростатическое поле ускоряет естественный процесс проникновения молекул дыма в молекулы продуктов, что в свою очередь значительно сокращает время приготовления продукта. Благодаря чему, копчение с электростатикой набирает популярность в промышленном производстве.
Приготовить деликатесы методом холодного копчения поможет электростатическая коптильня. Благодаря высокой плотности дыма, создаваемого в электростатическом поле, процесс происходит в ускоренном режиме и позволяет приготовить лакомства к столу за 1-2 часа (в зависимости от вида продукции и толщины куска). Установку несложно смастерить дома. Это сэкономит средства и избавит место в квартире от слежавшихся старых вещей.
Нюансы конструкции электростатической коптильни
В этом посте я постараюсь объяснить свои взгляды на некоторые нюансы построения (конструктив) электростатической коптильни.
При конструировании коптильни помните, что дерево, фанера и т.п. материалы, проводят эл. ток (особенно при повышении влажности) , поэтому крепить к ним напрямую (без изоляторов) излучатели, трубки для подвеса продуктов (вешало) и др. токонесущие элементы НЕ ДОПУСКАЕТСЯ (иначе будет «утечка» тока, эл.статич. копчения не будет, а ВВ генераторы могут выйти из строя) !!!
При работе ВВ генератора в коптильной камере не должно быть звуков разрядов/искрения, шипения и т.п., а так же запаха озона.
После включения Высоковольтного генератора, перед тем, как поджигать щепу в дымогенераторе и подавать дым в коптильную камеру, КАЖДЫЙ раз рекомендую проверять «фонариком» наличие высокого напряжения и отсутствие утечек тока и короткого замыкания в камере. Что такое фонарик, можете посмотреть в .
Даже, если «Фонарик» скачет, он должен «отдавать предпочтение» , т.е. отклоняться/прилипать чаще/сильнее в сторону продукта!
Если это не так, то возможны следующие причины:
— толщина «струн» более 0,5 мм и/или они не параллельны вертикально висящему продукту
— высокая влажность воздуха (более 80%)
— малое количество продукта ( 1-2 рыбки)
— на выходе высоковольтного генератора недостаточное напряжение (менее 15 кВ, искра/дуга менее 1 см) или оно переменное , а не постоянное.
Это может быть так же и по причине «утечки тока» из-за:
— наличия пробоя (дуги, искры) от токонесущих конструкций до стенок коптильни (мин. расстояние должно быть не менее 3-х см при 20кВ),
— грязных изоляторов , струн (коронирующих электродов) и т.п.
После каждого копчения рекомендую мыть коптильню, т.е. очищать весь налет с изоляторов (труб) и электродов.
Для контроля/индикации «утечек тока» и КЗ в коптильне, рекомендую по ВВ цепи, последовательно по плюсу включить головку измерительную на 200 — 500 мкА. Ссылка есть в разделе РЕКОМЕНДУЮ для коптильни.
Для ее защиты от высокого напряжения необходимо параллельно ей подключить встречно-параллельно соединенные диоды серии 4007.
Полярность подключения к вешалу (с продуктом) и к коронирующим электродам обычно особой роли не играет, поэтому подключайте так, что бы «фонарик» у вас лучше притягивался к продукту.. Некоторые авторы считают, что минус надо обязательно подключать к коронирующим электродам, а плюс к продукту, т.к. из школьного курса физики они помнят, что электроны двигаются от минуса к плюсу. Но это справедливо ТОЛЬКО для ПРОВОДНИКОВ (твердых тел (металл и т.п.)., т.е. — не жидкость и не газ)! Мы же имеем дело с газом (воздушно-дымовая смесь) и здесь уже работает напряженность эл. поля, и направление движения заряженных частиц (электрического ветра), упрощенно говоря, будет направлено от более тонкого к более толстому электроду ( вне зависимости от полярности), и чем больше будет их разница, тем больше будет напряженность эл. поля и соответственно скорость «ветра»! Я же рекомендую подключать + к электродам, а минус к продукту, что бы была меньше вероятность образования озона, который в коптильне нам совершенно не нужен.
Расстояние между панелями электродов (струн, излучателей) выбирайте так, чтобы от струны до края продукта, висящего между этими панелями, было примерно 5-10 см. Расстояние между струнами в панели излучателя 5-7 см.
Так же надо стремиться к максимально возможным расстояниям от ЛЮБЫХ токонесущих частей (включая продукт) до стенок камеры, желательно не менее 5 см.
На мой взгляд, самая простая, надежная и удобная во всех отношениях (ВВ безопасности, обслуживании т.п.) электростатическая коптильня холодного копчения — это каркас из ПВХ труб (моя ) , помещенный в деревянный или пластиковый (а может даже и в металлический) корпус!
Единственное, рекомендую вешало устанавливать на 5-7 см выше струн и крепить его к трубе через клипсу с помощью винта или самореза:
Шляпку самореза / винта с внутренней стороны клипсы следует загерметизировать силиконом или термоклеем.
Так же не делайте коптильню герметичной. У нее должен быть дымоход (щели), т.е. отверстие для связи с атмосферой (диаметром 1-3 см), что бы в камере не создавалось давление, иначе дымогенератор может «захлебнуться».
Если вы используете вот такой высоковольтный генератор с АлиЭкспресс , то по выходу в параллель включите два последовательно соединенных конденсатора по 600-1000 пФ на 25-30 кВ каждый, а после них, по плюсу последовательно включите резистор 5Вт 10 мОм и с него уже провод пойдет в коптильню.
Статья будет пополняться информацией.
Так же рекомендую обратить внимание на готовые и сборно-разборную автономную, которые изготавливает «АТФ-Сервис» (г. Королев)
Возможные проблемы копчения и пути их решения
- Возможность электрического пробоя. Подвешивать продукты нужно на расстоянии от дна и стенок коптильной камеры, чтобы избежать пробоя. Также пробой возможен, если имеются проблемы с изоляцией.
- Большинство проблем, при которых коптильня не набирает нужную температуру или не выделяется дым, связано с неисправностью нагревательных элементов. В этом случае их следует заменить.
- Неправильный выбор щепок. Нужно уметь правильно подбирать дерево, иначе вкус продукта может сильно испортиться. В коптильне нельзя использовать деревья со смолой (ель, сосна и др.), так как она будет выделяться вместе с дымом, отравляя продукт. Лучшим выбором будет груша, яблоня, бук и другие фруктовые деревья. Щепки нужно брать сухие.
- Горечь. Горьким продукт становится из-за щепы – либо при холодном копчении положили слишком большое количество топлива и она выделяет высококонцентрированный дым, либо она слишком влажная. При горячем копчении снимать продукты нужно, когда опилки прогорят (не более часа). Когда копчение начинается на углях, приготовленная продукция может почернеть и начать горчить.
- Чтобы часть продуктов разложения не осаживалась на стенках коптильни, нужно отрегулировать уровень потенциала электрического поля.
- Перед помещением в коптильню продукты нужно подсушить и промокнуть салфеткой для удаления избыточной влаги. Если этого не сделать, может произойти пробой электрического поля.
- Продукт нужно проветривать после приготовления, иначе может сохраниться резкий запах. На свежем воздухе мясо или рыба должны провести не менее 6 часов (лучше 12 часов).
- Нельзя изготавливать установку из синтетики. Под воздействием высоких температур выделяются отравляющие вещества и проникают в пищу, оказывая негативное влияние на здоровье.
Электростатическая коптильня
Воздействие электростатического поля значительно ускоряет процесс копчения. Этот эффект достигается за счет глубокого и быстрого проникновения дыма в толщу продукта, причем ни аромат, ни вкусовые качества не страдают.
Принцип работы
Продукты подготавливают обычным способом и вывешивают из в коптильном шкафу. Запускают дымогенератор. При включении генератора высокого напряжения положительный заряд поступает на закрепленные на стенках медные проводники или решетку, отрицательный — на металлическое вешало и далее на продукт.
Воздушное пространство ионизируется, создается разность потенциалов, которая возбуждает взаимное притяжение противоположно заряженных частиц. В результате дым проникает в продукт глубоко и с большой скоростью.
Для получения копченостей требуется от 15 минут до нескольких часов, что значительно экономит время, особенно при холодном копчении. Щепы при этом уходит совсем немного.
Изготовление своими руками
Электростатическую коптильню можно сделать из обычной путем несложной модернизации. Для этого потребуется:
- генератор высокого напряжения;
- дымогенератор с нагнетателем и охладителем воздуха;
- медные проводники.
Систему при желании можно сделать на аккумуляторах, чтобы брать с собой в поход или на вылазку.
Высоковольтный генератор
На первом этапе нужно приобрести или собрать генератор высокого напряжения. Он потребляет около 5 Ватт в час, что при коротком периоде использования совсем незатратно. На выходе он выдает 30-40 киловольт,
Подготовка шкафа
Основное в устройстве электростатической коптильни — правильная модернизация шкафа:
- Закрепить клеммы в стенке сооружения.
- Натянуть внутри коптильни тонкие медные проводники, присоединив их к положительной клемме. Удобно пользоваться пластиковыми уголками с просверленными отверстиями через 50 мм.
- Вешало подключить к отрицательному полюсу.
Концы стержня лучше вставить в обрезки полипропиленовых труб и закрепить. Это будет препятствовать пробиванию на корпус высоковольтного заряда.
Техника безопасности
Чтобы предотвратить электротравматизм при работе с оборудованием, нужно соблюдать правила:
- устанавливать прибор на диэлектрическую прокладку;
- не трогать участки цепи под напряжением;
- загрузку и разгрузку проводить при выключенном источнике тока;
- не допускать соприкосновения продуктов с проводниками;
- электростатическое поле сохраняется до 10 минут, поэтому после отключения нужно дать ему нейтрализоваться.
Нельзя допускать попадания влаги внутрь приборов. Для этого их помещают в защитные пластиковые корпуса.
Как сделать коптильню из холодильника
Отслуживший свой век охладитель можно использовать как готовую удобную камеру для холодного копчения с незначительными доработками. Потребуется ввод для дымохода и вывод для дымовой трубы. Продукты можно разложить на заводские полочки.
Для горячего копчения нужна более основательная модернизация холодильника:
- пластмассовые части демонтировать, включая обшивку;
- закрепить внутри стальной поддон для стекающего жира;
- установить холодильник на подставку из кирпичей или блоков;
- снизу прорезать отверстие для дымохода, сверху — для отвода дыма.
Оборудовать очаг можно внутри самого холодильника. Для этого поместить туда электроплитку или ТЭН с поддоном для опилок.
Какие продукты можно готовить в коптильне
Продукты с высоким содержанием жира стоит коптить холодным методом. Большинство из блюд для приготовления холодным способом копчения стоит хорошо замариновать. Домашние колбаски, сало, большая мясная вырезка, мясной рулет, жирная рыба (скумбрия, лосось) и многое другое, под действием низкой температуры прекрасно провяливаются и отдают лишний жир. Кроме того, продукты с высоким процентом жирности сохраняют свежесть за счет длительного окуривания и могут храниться в течение месяца в холодильнике.
Овощи, курицу, морепродукты и нежирную рыбу (окунь, лещ) желательно коптить горячим способом. Довольно высокая температура обработки даёт аппетитную корочку и сделает блюда нежными с ярким вкусом. Но при этом время хранения таких продуктов не больше 4 – 5 дней.
Электрокоптильня – это прекрасный компактный агрегат, который позволит безопасно приготовить замечательные блюда из курицы, рыбы, мяса и овощей. Каждый семейный праздник или просто выходной, можно порадовать себя и своих близких качественными копченостями на семейном столе без лишних затрат, благодаря вот такому универсальному домашнему атрибуту.
Как сделать несложную коптилку из кирпича своими руками
Простая кирпичная коптильня возводится на небольшом фундаменте из стандартного кирпича с последующей декоративной отделкой. Дымоход изготавливается из железной либо асбестовой трубы. Расстояние составляет полтора метра от камеры до топки. Обустраивать несложную кирпичную коптильню можно без специального подбора места.
Мини коптилка из подручных материалов
Для несложной коптилки холодного копчения под коптильную камеру закладывается фундамент, который заливается монолитным слоем. В яму глубиной в 40 сантиметров засыпаются гравий с песком, затем укладывается армирующая сетка и заливается бетон.
При выкапывании ямы под фундамент, сразу производится ров для дымохода. В землю закладывается труба, кирпичный короб. После заливки фундамента можно приниматься за обустройство топки. Топка может быть изготовлена из железного ящика или кирпича с задвижкой. Ящик герметично совмещается с дымоходом.
Несложная кирпичная коптилка своими руками
Когда фундамент устоялся, можно начинать выкладывать стены камеры. Её можно делать в полкирпича, с внешним декором или уступами для будущих полок. В кладку закладываются поперечные прутья для крюков. Простая коптильня оборудуется защитной крышкой. Для этого подойдёт каркас из дерева с куском мешковины, которая будет увлажняться в процессе копчения. Сверху камеры можно поставить металлический съёмный мангал.
Как быстро сделать несложную коптильню для дачи
Если заливание фундамента при возведении простой коптильни не предусматривается, можно организовать столбики из бетона и железную объёмную бочку. В зависимости от затрат на изготовление коптилки, зависит ее долговечность. Если около камеры организовать две топки, можно соорудить устройство и для холодного и для горячего копчения. Используются они попеременно.
Несложная самодельная коптильня
Коптилка для дачи устанавливается в отдалении от дома на возвышенности. На место для костра укладывается лист металла. С двух сторон для оборудования жаровни выкладываются кирпичные столбики или ставятся из бетона. Сверху ставится железный короб с полочками, поддоном, задвижкой либо крышкой сбоку. Сверху закладываются и вынимаются продукты. Поддон предназначается для закладки опилок. При нагревании они будут выделять дым и коптить продукцию. Такую коптилку можно перевозить и устанавливать на природе.
Мини коптилка простая для дачи
Для более простого оборудования, можно применить старый холодильник, деревянный, железный ящик, бочка. При желании, можно коптить продукты даже на мангале. Берётся отрезок трубы либо бочка, укладывается боком на мангал. Внутри устанавливается решётка, выкладывается продукция. На дно бочки насыпаются опилки. Бочка закрывается, разжигается огонь.
Смотрите видео: Мини-коптильня. Как быстро закоптить ребрышки
Если на рыбалке, охоте или в походе захотелось копчёностей, берутся брёвна либо камни. Создаётся аналог топки, укладываются нарубленные дрова, жжётся довольно много углей. Затем всё накрывается свежими ветками, травой, наверху выкладываются подготовленные продукты. На угли насыпаются опилки. Продукты время от времени переворачиваются.
Без профессиональной коптилки можно организовать комнатку между растущих по бокам деревьев. Она ограждается брезентовым материалом, одеялами, ветками с листьями. Угли из древесины, вода, опилки и герметичность — это главные требования для проведения копчения. Процесс может растягиваться на несколько дней. Главное — не забывать добавлять опилки и менять продукцию для готовки.
Несложная коптильня из нержавейки
Разновидностей мини и несложных коптилок из кирпича
и подручных материалов достаточно много. Выбирайте самостоятельно подходящий вариант для дачи, который вы сможете сделать своими руками. – это практичное устройство для вашей семьи.
Для любителей копченых деликатесов из рыбы и мяса, коптильня со средних веков занимала первое место. Сегодня преимущества коптильни своими руками на дачном участке или рядом с частным домом очевидны – рыба и мясо приобретают оригинальный вкус, а по сравнению с магазинными аналогами за качество и свежесть продукции всегда можно поручиться.
Несложно найти информацию о том, как построить коптильню из подручных материалов, но кирпичный вариант будет служить более продолжительное время, для постройки такого сооружения не потребуется особых навыков и средств, главное – старательность и терпение. Если соблюдать инструкцию, уже в ближайшее время можно радовать близких и друзей ароматными копченостями.
Как построить деревянную коптильню в виде домика с односкатной крышей своими руками
При наличии навыков работы с деревом и столярного инструмента такая коптилка строится за один рабочий день из досок лиственных пород дерева или фанеры толщиной 8 мм.
Проектирование коптилки
Перед началом работ составляется чертеж деревянной коптильни холодного копчения. При этом необходимо учесть следующие моменты:
- место установки;
- желаемые размеры;
- тип крыши — односкатная или двускатная;
- вид копчения — холодное или горячее;
- при холодном копчении тип дымогенератора — отдельно стоящий или в земле.
Перед началом работ необходимо подготовить место установки, а в случае выбора дымохода, проложенного в земле — прокопать для него канаву.
Сделать такой аппарат можно также из деревянной бочки. Сделанная своими руками коптильня из бочки обладает всеми достоинствами коптильни в виде домика.
Необходимые материалы
Для изготовления корпуса размером 90*60*120 см с односкатной крышей необходимы:
- бруски сечением 50х50мм для каркаса;
- доски, вагонка или фанера для обшивки стен и крыши;
- поддон для сбора жира 40х70 см;
- рейки для решёток размером 80х50 см;
- дымоход из асбоцементной или оцинкованной трубы ∅80-120 мм длиной 30-50 см;
- лист шифера или профнастила для крыши.
Процесс изготовления
Для сборки корпуса необходимо:
- Взять 4 бруска сечением 50х50 мм, 2 передних длиной 150 см, 2 задних 140 см. От одного из концов отмечают 30 см для ножек.
- На боковых стенках на внутренней стороне прикручивают рейки или металлические уголки для решёток с продуктами. В коптильне горячего копчения дополнительно монтируется крепление для поддона для сбора жира. Его также можно установить на подставке на ножках.
- Вертикальные стойки соединяют горизонтальными поперечными брусками 50х50 мм. Таких брусков необходимо 8 штук — 4 длиной 60 см, 4 длиной 90 см. Соединяют бруски саморезами, а для прочности используются металлические уголки.
- После сборки каркаса задняя сторона, боковые стенки и дно обшиваются досками или фанерой. На переднюю стенку на петлях вешается дверь.
- В дне и в верху одной из стенок прорезаются отверстия для входного и выходного дымоходов. Это можно сделать в досках, предназначенных для обшивки, до их крепления к каркасу. При наличии отдельно стоящего дымогенератора отверстие для входного дымохода прорезается в противоположной стороне от выходного отверстия над полом.
- Сверху корпус накрывается листом шифера или профнастила. Допускается применение шпунтованной доски или вагонки.
- Монтажной пеной или войлоком герметизируются все щели. Это делается для поддержания температуры и плотности дыма.
- Устанавливается дымоход. Для регулировки тяги в нём рекомендуется установить заслонку.
- Изготавливается необходимое количество решёток. Они делаются из деревянных реек или металлических прутков или нержавеющих трубок. Решётка из нержавейки — это оптимальный вариант. Она легко моется и не впитывает запахи. При рекомендованных размерах коптилки и реек размер решётки составляет 80х50 см.
- Если нет готовой ёмкости для поддона, то он изготавливается из листового металла. Для этого берётся прямоугольный кусок металла 50х80 см, в нем вырезаются уголки 5х5 см, края загибаются и места стыка завариваются электросваркой. Заготовку можно вырезать из бака старой советской стиральной машинки.
После сборки устройство ставится на место эксплуатации.
Схема деревянной коптильни
Изготовление двухскатной крыши
Такая коптильня выглядит красивее, но сложнее в сборке, чем с односкатной крышей:
- все вертикальные стойки берутся одинаковой длины;
- над передней и задней стенками из брусков собираются два равносторонних треугольника;
- вершины треугольников соединяются бруском;
- при монтаже крыши из металлического листа он сгибается посередине под углом 60-90°.
Схема двухскатной крыши
