Виды электрических радиаторов отопления

Характеристики тепловентилятора марки Timberk TFH T15XCZ

Вышеупомянутую модель можно приобрести за 1600 руб. Она имеет металлокерамический нагревательный элемент, а также две ступени мощности нагрева. Оборудование обладает настольным вертикальным исполнением, а для безопасной эксплуатации прибор оснащен датчиком защиты от падения и перегрева. Мощность радиатора составляет 1500 Вт, а его вес равен 1 кг.

Рекомендуемая площадь обогрева составляет 15 м2. Управлять режимами работы вы сможете с помощью механической системы. Размеры данного оборудования весьма компактны и составляют 240 x 210 x 130 мм. По той причине, что устройство разрабатывалось для стран Европейского союза, в основе корпуса и остальных элементов лежат экологические материалы. У данного прибора авторский современный дизайн, поэтому его можно будет вписать в любой интерьер. Примечательно, что агрегат имеет еще и защиту от замерзания. Если в помещении температура воздуха опустится ниже -7 °С, то тепловентилятор автоматически начнет обогрев помещения.

Классы отопительных радиаторов

Классификацию отопительных радиаторов можно обозначить следующим перечнем:

• секционные;
• трубчатые;
• панельные;
• пластинчатые.

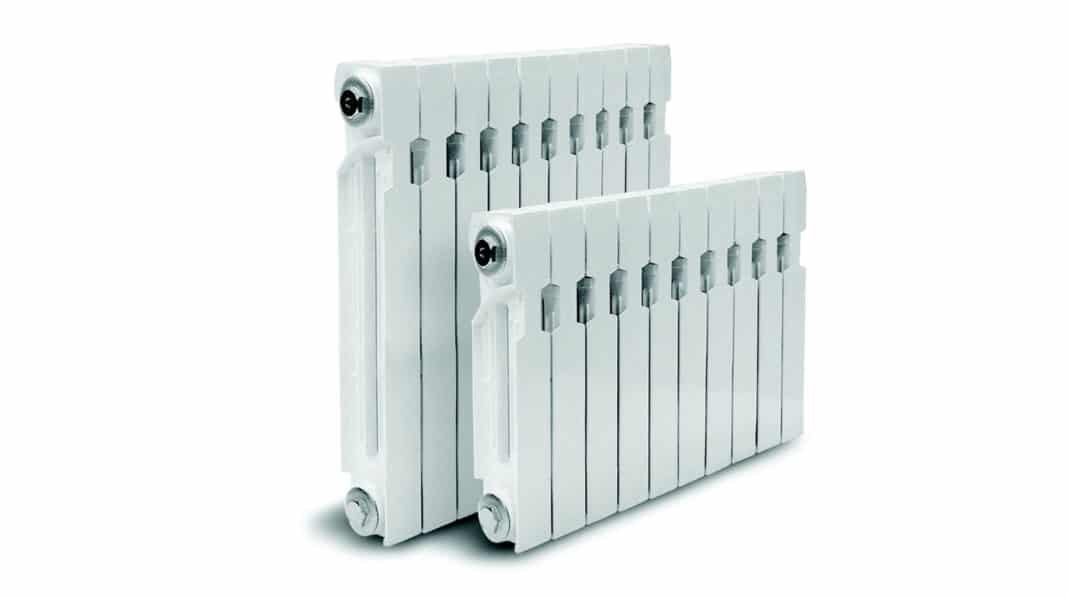

Секционные

Конструкция этого класса батарей представляет собой сочленение полых проточных сосудов (секций) от двух штук и более в одном радиаторе. Количество секций варьируется в зависимости от теплотехнического расчёта помещения. Они бывают, как алюминиевыми, так и чугунными моделями.

Плюсы

Преимуществом таких отопительных приборов заключается в том, что всегда можно увеличить или уменьшить их теплоотдачу (смотрите таблицу), добавляя или снимая секции. Для сборки секций батареи понадобятся фитинги с внешней резьбой (ниппели), кольцевые прокладки, соединительные патрубки и специальный ключ. Секционные приборы отопления могут быстро, как разбираться на отдельные секции, так и собираться в надёжное изделие.

Минусы

Конструкция, состоящая из нескольких элементов, имеет множество стыковочных узлов. Неплотно выполненные соединения могут обернуться возникновением протечек батареи.

Трубчатые

Трубчатые радиаторы начали ставить ещё в 30-х годах прошлого века. Они всегда считались приборами штучного изготовления. То есть их поставляют заказчику по индивидуальному заказу. Этот класс батарей пользуется наибольшим успехом у дизайнеров. Стальные радиаторы могут быть, как с горизонтальным, так и с вертикальным расположением трубок.

Плюсы

Как и все изделия индивидуального изготовления, стальные трубчатые приборы пользуются спросом у владельцев дорогостоящих загородных особняков.

Применение любых смелых дизайнерских решений дают возможность ставить трубчатые батареи не только, как приборы обогрева, но и делать их одними из ярких акцентов в интерьере любых помещений. Теплотехнические характеристики стальных изделий отличаются высокими показателями.

Минусы

К недостаткам трубчатых обогревателей автономной системы отопления можно отнести малодоступность для большинства потребителей по причине высокой цены изделий, «капризность» по отношению к качеству теплоносителя (нужно ставить фильтры грубой и тонкой очистки).

Также следует отметить, что этот класс батарей относится к неразборным приборам, и частичная замена отдельных сегментов невозможна.

Панельные

Экранные обогреватели тоже являются неразборными приборами. Вид цельных панелей, окрашенных в основном в нейтральные тона, пользуется довольно высоким спросом у рядовых потребителей.

Стальные радиаторы прямоугольной формы представляют собой 2 сваренные друг с другом параллельные стальные плоскости, внутри которых расположены трубки п-образного профиля. По периметру торцы батареи ставят стальные планки. Панели могут быть, как с боковым, так с нижним подводом теплоносителя.

Плюсы

Панельные стальные радиаторы имеют высокие характеристики теплоотдачи, они компактны и своим внешним видом гармонируют с любым интерьером помещения. Особой популярностью пользуются панельные приборы в частных домах с большими оконными проёмами.

Экранные обогреватели большой длины ставят в нишах или просто под окнами, чтобы они отсекали холодный приток внешней атмосферы от проникновения внутрь помещений.

Минусы

Панели, подвергшиеся гидроудару или механическим повреждениям с разрывом стальной поверхности, ремонту не подлежат. Батареи нельзя разбирать и корректировать их размеры. Приборы по своему внешнему виду выглядят довольно однообразно.

Пластинчатые

Их можно, в некоторых случаях, отнести к биметаллическим видам батарей и конверторным приборам. Идея конструкции состоит в том, что стальная трубу с теплоносителем ставят сквозь набор тонких стальных, алюминиевых или медных пластинок.

Плюсы

Чем больше лепестков, тем больше площадь теплоотдачи. Поэтому небольшой с виду прибор в частном доме будет так же эффективно обогревать комнату, как и его панельные, секционные или трубчатые аналоги гораздо больших размеров. Срок безаварийной службы составляет 20 лет и более.

Минусы

Основным недостатком пластинчатых обогревателей является то, что пластины своей площадью увеличивают не только теплоотдачу прибора, но и притягивают большое количество пыли.

Скопления легко взвешенных частиц в частном доме могут стать причиной возникновения аллергических реакций у присутствующих людей в помещении. Поэтому батареи такого типа нужно регулярно чистить пылесосом.

Технические характеристики масляного радиатора марки Timberk TOR 21.1507 SLX

Этот обогреватель стоит 2600 руб. и представляет собой оборудование, которое может использоваться в качестве вспомогательного или основного источника тепла. Прибор обладает роликовыми колесами, которые облегчают перемещение по комнате. Для удобства хранения предусмотрено наличие устройства для намотки шнура питания.

Мощность данной модели составляет 1500 Вт, управление является механическим, а вес равен 5,8 кг. Секций в данной модели 7, количество режимов нагрева равно трем. В оборудовании нет встроенного тепловентилятора, а рекомендуемая площадь обогрева составляет 15 м2.

Описание

Кварцевая батарея – высокоэффективный отопительный электроприбор, отдельные элементы которого сделаны из кварца. Функционирует агрегат посредством инфракрасного излучения: оно рассеивается по всему помещению. КПД подобного устройства достигает 100 %. Иными словами, электрическая энергия превращается в тепловую почти без потерь.

Кварцевый обогреватель содержит такие части:

• Нагревательный элемент. Производится из хромоникелевого сплава, расположен в колбе. Вдобавок кварцевый песок предохраняет его от негативного влияния снаружи, улучшает теплообмен.
• Пластина. Располагаясь за нагревательной деталью, эффективно рассеивает теплоэнергию, придает излучению определенной направленности.
• Терморегулятор. Контролирует степень нагрева помещения. В отдельных моделях имеется вмонтированный автономный режим, установлены датчики для защиты от перегревания.

Технические параметры кварцевой панели:

• размеры – 600х350х25 мм;
• вес – около 10 кг;
• мощность – 0,5 кВт;
• предельное температурное значение – 98 °С;
• напряжение – 220 В;
• период разогрева – 20 минут.

Благодаря постепенному нагреву, песочные обогреватели вовсе не сушат воздухИсточник saucyintruder.org

Что такое тепловентиляторы

Большинство положительных отзывов о таком виде изделий утверждают, что такие отопительные приборы отличаются хорошим КПД. В конструкции предусмотрен вентилятор и нагревательный элемент.

• Нагретый воздух равномерно распределяется при помощи вентилятора по периметру помещения.
• Нагревающие элементы выполнены в виде трубок или спиралей. В конструкции предусмотрен термостат.
• Его принцип действия основан на отключении обогревателя после достижения нужной температуры.

Данная деталь отвечает за скорость вращения лопастей вентилятора. Благодаря ей удаётся предотвратить перегрев устройства в ходе длительной эксплуатации.

Расчет потребления электроэнергии экономным конвектором

В последнее время производители выпускают конвекторы с улучшенными характеристиками и называют их экономными. Действительно ли при их использовании экономится электричество, покажет расчет.

Для примера возьмем хорошо утепленное помещение площадью 15 кв. м. обогреваемое конвектором из разряда экономных — Noirot мощностью 1500 Вт. Задаем температуру 20 °С, при температуре снаружи -5 °С.

Конвектор Noirot Spot-E3

Судя по данным производителя, помещение прогреется за 20 мин. На первоначальный нагрев используется:

Чтобы заданная температура поддерживалась, необходимо, чтобы конвектор работал от 7 до 10 мин. в течение часа:

0,15х1,5 = 0,225 кВч.

За 8 ч. работы расходуется электроэнергии

0,225х8+0,5 = 2,3 кВч.

Если учесть, что при отсутствии людей можно использовать экономный режим — от 10 до 12 градусов, расход электричества составит:

0,08х1,5х16 = 1,92 кВч.

В общем за сутки будет расходовано:

Так как обычный конвектор, состоящий из нескольких элементов расходует от 6,8 до 7,5 кВч. то, если верить производителю, экономится 2,58 – 3,28 кВч.

Необходимая информация для правильного выбора электрического обогревателя

Особенности электрических радиаторов

Когда вы определились с выбором типа обогревательного прибора, важно подумать и о его тепловой мощности. Важно учитывать, что расчет этого параметра прибора проводится с учетом его вспомогательного характера

Именно поэтому, для обогрева 1 кв.м. площади требуется не 100 Вт, а достаточно 70 -80 Вт тепловой мощности.

Номинальная мощность секции равна приблизительно 0,13 кВт. Сколько именно секций вам потребуется для нормального отопления помещения зависит от площади квартиры.

Рассмотрим  взаимосвязь:  площади помещения (кв.м.), количества секций  (шт.), тепловой мощности  (кВт) и расхода электроэнергии (кВт/час)

– площадь менее 4 кв.м. – 3 секции -0,39 кВт – 0,10 кВТ/час

– от 4 до 6 кв.м. – 4 секции – 0,52 кВт – 0,15 кВТ/час

–  от 6 до 8 кв.м. – 5 секций – 0,65 кВт – 0,20 кВТ/час

– от 8 до 10 кв.м. – 6 секций – 0,78 кВт – 0,25 кВТ/час

– от 10 до 12 кв.м. – 7 секций – 0,91 кВт – 0,30 кВТ/час

– от 12 до 14 кв.м. – 8 секций – 1,04 кВт – 0,35  кВТ/час

– от 14 до 16 кв.м. – 9 секций – 1,17 кВт – 0,40 кВТ/час

– от 16 до 18 кв.м. – 10 секций – 1,30 кВт – 0,45 кВТ/час

– от 18 до 20 кв.м. – 11 секций – 1,43 кВт – 0,50 кВТ/час

– от 20 до 22 кв.м. – 12 секций – 1,56 кВт – 0,55 кВТ/час

При превышении площади помещения 22 кв.м. рекомендуется установка нескольких отопительных приборов. Увеличение количества радиаторов будет актуальным, если в помещении имеется более одного окна.

Современными отопительными приборами нового поколения можно с уверенностью назвать алюминиевые радиаторы. Эти отопительные приборы имеют ряд неоспариваемых преимуществ:

–  отличная теплопроводность

– небольшой вес прибора

– доступная цена

– внешний вид обогревателя.

Низкая инерционность является настоящей изюминкой этих радиаторов из алюминия, благодаря этому реакция батареи максимально быстрая, а также быстро достигается высокая температура помещения.

Но здесь стоит отметить, радиаторы из алюминия желательно использовать автономно, так как специальная вода (дистиллированная) или жидкость на основе этиленгликоля не вызывают окисления внутренней системы обогревателя. В отличие, если подключение будет совершено к центральному отоплению. Из-за примесей происходит окисление внутренних элементов системы.

Ключевые характеристики электронных конвекторов отопления

По способу установки и креплению электроконвекторы подразделяются на два типа:

Настенные модели имеют высоту порядка 45 см, а напольные – максимум 20 см. Также узкие и продолговатые напольные радиаторы, обладают большим КПД за счет того, что теплообмен со средой происходит по всей их площади.

Однако, наряду с этим, настенные радиаторы имеют более простую конструкцию.

Ключевые характеристики электроконвекторов такие:

• если радиатор имеет функцию автоматического контроля, за ним не нужно дополнительно следить;
• при работе конвектора воздух быстро прогревается и нет сквозняков;
• встроенный термостат позволяет контролировать температуру и экономить электроэнергию;
• автоматические контролирующие приборы не позволяют конструкции перегреваться. также можно устанавливать радиатор на поверхность из любого материала;
• наличие специальной защиты от влаги;
• максимальная температура нагрева корпуса конструкции составляет 65 градусов, поэтому риск получить травму от соприкосновения с ним отсутствует;
• современный эргономический дизайн конструкции, отсутствие острых углов, безопасность применения и возможность установки даже в детской спальне;
• воздух при нагревании не приобретает неприятный запах;
• отсутствие принудительной вентиляции, поэтому радиатор работает бесшумно.

Также в продаже можно найти модели электрорадиаторов настенного типа, которые укомплектованы помимо настенных креплений еще съемными колесиками или роликами. Такой прибор для отопления можно без труда установить на стене и также легко снять с нее, чтобы установить в любом месте комнаты. Если электроконвектор имеет конструкцию, которая пригодна только для стационарной установки, то место, где он будет стоять, нужно продумать точно и заранее, чтобы конструкция не мешала в будущем и смогла обогревать помещение целиком.

Каждая модель электрического радиатора отопления имеет разный средний срок эксплуатации. В основном этот термин зависит от того, насколько высоко качество ТЭНа. Например, элемент нагревания, сделанный согласно всех норм и правил, может без проблем проработать порядка 15 лет и даже дольше.

Производители при этом, в основном указывают гарантийный срок службы изделия как минимум 2 года. ТЭН должен находиться в стальном корпусе, качество металла должно быть отменным, выдерживать высокие температуры, намного превышающие температуру элемента нагревания во время максимального закаливания.

Помните, что, несмотря на то, что электрическая система таких устройств нагревания достаточно проста, собирать их своими руками не стоит, даже если у вас есть опыт в этой области. Неправильно собранная и запущенная самодельная установки может привести к возгоранию.

Лучшие батареи из алюминия для частного дома

Лучшими считаются изделия, изготовленные по технологии литья — долговечны, прочны, с хорошими показателями теплоотдачи.

В локальных отопительных сетях опрессовка не производится: теплоноситель единожды заливается в систему и циркулирует в ней годами. Давление в инженерной сети частного дома постоянное и низкое, даже у производительных немецких котлов этот рабочий параметр редко достигает 10 атм. При устройстве отопительной системы нет смысла выбирать радиаторы повышенной прочности, что способны перенести гидроудары до 20—24 атм, поскольку таких нагрузок не предвидится.

Важно! Главное при выборе батарей для частного дома — теплоотдача. Чем выше этот показатель, тем эффективней будет функционировать устроенная система отопления

Основываясь на приведённых факторах, легко выбрать радиатор для организации отопительной системы в частном доме по доступной цене. Итальянские, отечественные и даже китайские производители обеспечивают наш рынок качественными и бюджетными моделями.

Ищем реальные преимущества отопителей

Реклама перечисленных разновидностей электрорадиаторов делает акцент на главный параметр, привлекающий покупателей, — экономичность 20…70%. В описании товаров развиваются научные теории, призванные подтвердить заявленную экономию любым способом. Применяются и другие хитрости: вместо тепловой мощности в характеристиках указывается площадь обогрева.

Мы отбросим миф о чрезвычайной эффективности простым объяснением. Какой бы высокотехнологичной ни была конструкция электробатарей, она служит лишь передаточным звеном. Тепловую энергию производит ТЭН (или приносит вода от котла), а остальные элементы обогревателя только передают ее помещениям загородного дома.

В этой вакуумной батарее рабочее тело (вторичный теплоноситель) греется водой от котла

Отсюда вывод: если потребляемая мощность ТЭНа составляет 1 кВт, то вы получите 980 Вт чистого тепла (КПД = 98%) независимо от устройства отопительного прибора. Чем больше «наворотов» сделано вокруг ТЭНа, тем выше цена конечного изделия. Эффективность этих «инноваций» с точки зрения теплоотдачи стремится к нулю.

Теперь поочередно рассмотрим остальные декларируемые продавцами преимущества и сразу их прокомментируем:

1. Аппарат «сухого» типа и керамическую панель легко установить на стену и подключить своими руками. Здесь возразить нечего, характеристика верна.
2. Электробатареи полностью автономны. Уточнение: они зависят только от электричества.
3. Быстрый прогрев комнаты благодаря двум составляющим теплопередачи – инфракрасному излучению и конвекции. Утверждение неверно, скорость протапливания зависит в первую очередь от мощности прибора. Инфракрасным и конвективным теплообменом могут похвастать и обычные батареи водяного отопления.

Простейшие модели парокапельных батарей свариваются из стальных профильных труб и окрашиваются

Из-за большой тепловой инерции радиатора, отлитого из алюминия (!), теплоотдача продолжается после отключения аппарата, отсюда возникает экономия. Характеристика, мягко говоря, ошибочна. Алюминиевые сплавы остывают и нагреваются моментально, тепловая инерция у данного металла практически отсутствует.
Керамические панели с красивым рисунком отлично впишутся в любой интерьер. Абсолютная правда.
Максимальная температура поверхности – 80 °С, поэтому обогреватель пожаробезопасен и не выжигает кислород. Это свойство отнесем к плюсам электробатарей, но с оговоркой: 80 градусов – это горячо, опасно ожогами для маленьких детей.

Примечание. Горячие поверхности принято защищать от детей декоративными экранами, но последние преграждают путь лучистому теплу, преобразуя его в конвективное (кожух нагревается и взаимодействует с воздухом).

Особенности конструкции и принцип работы электрического радиатора

Настенный электрический отопительный радиатор состоит из металлического корпуса, внутри которого находятся нагревательные элементы, ими же управляет термостат механического или электронного типа.

Нагревание происходит благодаря работе теплонагревательного элемента (он же ТЭН). ТЭН включает в себя проводник, обладающий высоким значением электросопротивления, и помещается в термостойкий кожух из керамики. В корпус ТЭН запаивается.

Как правило, корпус имеет эргономическую форму, которая бывает:

• с пластинами отвода;
• крыловидной;
• с наличием вставок с аэродинамическими показателями.

Благодаря приданию корпусу таких форм полезная площадь электроконвектора значительно расширяется. А вот температура ТЭНа может составлять от 500 и до 950 градусов. При такой температуре кислород и влажность воздуха все равно остаются на прежнем уровне и вы сможете не переживать, что радиатор будет сжигать кислород и сушить воздух, как это нередко происходит.

Ключевой принцип работы радиатора отопления электрического типа – это работа согласно закону о теплообмене. Так, воздух, имеющий более низкую температуру, обладает большим удельным весом и посредством конвекции опускается вниз. А теплый воздух, соответственно, будет подниматься вверх. Так происходит конвекция – перемещение слоев воздуха с разной температурой, вследствие которой внизу температура начинает повышаться, а вверху воздух остывает. При этом плотность воздушных слоев увеличивается, они тяжелеют и тоже опускаются вниз. Когда электроприбор работает, такое перемещение будет происходить постоянно.

Расчет потребления электроэнергии экономным конвектором

В последнее время производители выпускают конвекторы с улучшенными характеристиками и называют их экономными. Действительно ли при их использовании экономится электричество, покажет расчет.

Для примера возьмем хорошо утепленное помещение площадью 15 кв. м., обогреваемое конвектором из разряда экономных — Noirot мощностью 1500 Вт. Задаем температуру 20 °С, при температуре снаружи -5 °С.

Конвектор Noirot Spot-E3

Судя по данным производителя, помещение прогреется за 20 мин. На первоначальный нагрев используется:

Чтобы заданная температура поддерживалась, необходимо, чтобы конвектор работал от 7 до 10 мин. в течение часа:

За 8 ч. работы расходуется электроэнергии

Если учесть, что при отсутствии людей можно использовать экономный режим — от 10 до 12 градусов, расход электричества составит:

В общем за сутки будет расходовано:

Так как обычный конвектор, состоящий из нескольких элементов расходует от 6,8 до 7,5 кВч., то, если верить производителю, экономится 2,58 – 3,28 кВч.

Как лучше подобрать радиатор для конкретного помещения?

В среднем номинальная мощность одной секции составляет 0,13 кВт. Потребное количество секций подбирается в зависимости от площади помещения по таблице 1. Изложенные в таблице данные актуальны для городских квартир, расположенных в утепленном многоквартирном доме. Если помещение расположено на углу здания, либо дом слабо утеплен, рекомендуемое количество секций необходимо смотреть на 1-2 строки ниже от указанной площади помещения.

Таблица 1 — Подбор электрорадиатора в зависимости от площади помещения

Площадь помещения, м2	Рекомендуемое количество секций	Номинальная мощность, кВт	Расход электроэнергии, кВт/час
менее 4	3	0,39	0,10
от 4 до 6	4	0,52	0,15
от 6 до 8	5	0,65	0,20
от 8 до 10	6	0,78	0,25
от 10 до 12	7	0,91	0,30
от 12 до 14	8	1,04	0,35
от 14 до 16	9	1,17	0,40
от 16 до 18	10	1,30	0,45
от 18 до 20	11	1,43	0,50
от 20 до 22	12	1,56	0,55

Если площадь комнаты превышает 22 метра, для ее обогрева требуется установка двух или трех радиаторов. Также рекомендуется увеличить количество радиаторов, если в помещении больше одного окна. В этом случае установленные под каждым окном отопительные приборы создают тепловую завесу, снижая отток тепла за пределы помещения.

Конструкция прибора

Тот, кто впервые видит этот отопительный прибор, обращает внимание на его схожесть с обычным алюминиевым радиатором отопления, который устанавливается в водяную отопительную систему. По сути, это так и есть

Электрорадиатор – это секционная батарея из алюминия, в которую вставлен ТЭН. Устанавливается нагревательный элемент в нижнюю полость батареи, устройство обязательно комплектуется блоком автоматики и контроля.

Внутрь радиатора заливается простая вода или техническое масло. В первом случае увеличивается скорость нагрева, во втором – увеличиваются показатели безопасной эксплуатации.

Самое удивительное то, что, как и обычные секционные радиаторы, электрорадиаторы можно наращивать по секциям. Правда, при этом придется увеличивать мощность ТЭНа. В комплектацию прибора входит обязательно кран Маевского, нижняя заглушка, электрический шнур с вилкой под розетку.

Инфракрасные настенные батареи для частного дома

Принцип работы ИК обогревателей основан на нагреве твердых предметов, находящихся в помещении, а не воздуха, они бывают трех модификаций:

• низкотемпературные;
• высокотемпературные;
• пленочные.

Низкотемпературные инфракрасные обогреватели имеют форму панели, которая способна нагреваться до 85 градусов. В них нагревательная спираль может располагаться внутри стекла или быть защищенной керамикой.

Высокотемпературные установки снабжают нагревательным элементом, который помещают в трубку, изготовленную из жаропрочного стекла. Их также оборудуют отражателем, направляющим тепло в определенную сторону. Эти ИК устройства потребляют много электроэнергии.

Пленочные обогреватели обычно применяют при обустройстве системы теплого пола. В последнее время потребителям предлагаются различные варианты декоративных обогревательных ИК панелей, которые имеют вид картин.

Использование настенного варианта теплоснабжения имеет особенности. Причина в том, что ИК обогреватель, размещенный на стене, будет нагревать только те предметы, которые попадают в зону воздействия излучения. Поэтому для организации полноценного отопления, такие устройства нужно правильно разместить.

При этом следует учитывать, что при эксплуатации данного типа обогрева возникает прямой нагрев окружающих предметов. Дело в том, что такие материалы как пластик и дорогая древесина плохо переносят подобное воздействие, в результате чего они могут потерять первоначальный вид.
