Подготовка
Прежде, чем начать монтировать двухуровневый потолок, потребуется провести проверку базового основания на наличие неровностей, перепадов, щелей и трещин. Прежняя отделка удаляется при помощи шпателя, отслаивающаяся штукатурка снимается до основания. Если изъяны и дефекты будут слишком глубокими, необходимо расшить щели, после чего заново заполнить их шпаклевкой или составом из песка и цемента. Перед шпаклевкой поверхность потолка тщательно грунтуется. Это обеспечит лучшую адгезию смеси с черновым перекрытием.
Перед тем, как перейти к установке, нужно дождаться полного высыхания поверхности.
Листы ГКЛ необходимо занести в помещение, расположить их горизонтально, оставив в таком положении на 2-3 дня для того, чтобы они приняли правильную форму и приспособились к климатическим условиям, при которых будут эксплуатироваться.
Устройство подсветки подвесных потолков
Подвесные потолочные конструкции удобны тем, что позволяют сделают эффектную подсветку, которая бывает нескольких видов.
Точечная
Выполняется с помощью небольших по размеру светильников, которые так и называют: «точечные». В них могут быть установлены лампы разного типа: галогеновые, накаливания, светодиодные. Схема двухуровневого потолка из гипсокартона с подсветкой из точечных светильников – наиболее часто используемая. Ее преимущества:
- возможность выделить с помощью света определенную зону помещения;
- создание двух контуров освещения: приглушенного и яркого;
- многообразие вариантов расположения светильников.
Контурная рассеянная
Выполняется с помощью светодиодных лент, чаще всего проложенных по периметру потолка. Привлекает приглушенным ненавязчивым освещением, располагающим к отдыху и релаксации. Для получения рассеянного света светодиодные ленты размещают в специально предусмотренных для них углублениях по периметру подвесной конструкции.
Контурная направленная
Как и предыдущий тип подсветки, выполняется с помощью светодиодных лент. Но в этом случае они не спрятаны над нижним ярусом конструкции, а расположены вдоль ее ребер, образующих переходы с одного уровня на другой.
С помощью люстр
В этом варианте подсветки используют традиционные потолочные светильники: люстры. Такой способ устройства освещения выбирают для классического интерьера, а также оформленного в стилях лофт, кантри, модерн.
Для того чтобы правильно сделать подсветку, сначала составляют чертеж двухуровневого потолка из гипсокартона. На нем отмечают места расположения светильников. В соответствии с чертежом выполняют разметку верхнего перекрытия. К местам установки светильников нужно подвести электропроводку. В этих же точках к базовой поверхности перекрытия крепят закладные. Они требуются при монтаже люстр и точечных светильников.
Справка! Если подвесной потолок из гипсокартона двухуровневый решено сделать со светодиодной подсветкой, ленту подсоединяют к электросети в одной точке.
В качестве закладных могут быть использованы деревянные плашки, специальные пластиковые изделия, перфорированные подвесы для монтажа каркасов конструкций из гипсокартона. Последний вариант удобен тем, что позволяет без труда фиксировать светильники на нужной высоте
Это очень важно, так как собрать двухуровневый потолок из гипсокартона нужно из двух ярусов, и подсветку сделать на каждом
Общие замечания
Их несколько:
Для монтажа каркаса потолка мы настоятельно советуем использовать не брусок, а оцинкованный профиль, производящийся именно для этих целей. В отличие от древесины, он обладает безупречной геометрией, неограниченным сроком службы и не склонен к деформации при изменении влажности и температуры в помещении;
Наш выбор — каркас из профиля
Крепление элементов каркаса к перекрытию и стенам принято выполнять дюбель-гвоздями. Однако мы вслед за ведущим производителем гипсокартона, профилей и строительных смесей — компанией Кнауф — рекомендуем использовать для крепления подвесов и направляющих к перекрытию анкеры-клинья. Они удержат подвесной потолок от падения при пожаре и, возможно, спасут жизнь вам и вашим близким;
Попавший в полость дюбель-гвоздь держится в плите исключительно слабо
Типы профилей и конструкция каркаса подбираются в зависимости от конкретных требований к потолку и особенностей местного рынка стройматериалов. Например, потолочные профили в некоторых случаях можно заменить стоечными или направляющими. Мы лишь приведем несколько примеров того, как могут собираться гипсокартонные двухуровневые потолки.
Нетрадиционное использование направляющего профиля: из него изготовлены стойки короба
Вступление
Подвесной потолок с двухуровневым каркасом чаще делается в опускаемых потолках. При этом каркас крепится к базовому потолку подвесами, а профили каркаса соединяются двухуровневыми соединителями. Такие соединители не требуют нарезки профилей, а скрепляют перекрещивающиеся профили целиком.
Название двухуровневый потолок, эта конструкция получила из-за своеобразного соединения потолочных несущих профилей в каркасе потолка. Пересекающиеся профили каркаса, как бы накладываются друг на друга, образуя два уровня: верхний и нижний. Верхний уровень профилей называется основным, и его крепят к основному потолку помещения. Нижний уровень профилей называется несущим и к нему крепятся листы гипсокартона.
Напомню, что подвесной потолок не только открывает широкие возможности дизайнерам, но и прячет коммуникации помещения, в том числе систему вентиляции. Бытовые и промышленные системы вентиляции, комплектующие для вентиляции, в том числе широкий выбор обратных клапанов вентиляции вы можете выбрать на сайте https://olvent.ua/komplektujuschie-dlja-ventiljatsii/obratnye-klapany/.
Подготовительные работы
Перед тем как установить на свой потолок многоуровневую конструкцию, необходимо провести подготовительные работы. С поверхности понадобится убрать всю краску и побелку. Если потолок был обклеен обоями, то их нужно отмочить водой и удалить вместе с клеем. Старые натяжные конструкции разбираются и снимаются все имеющиеся крепежи и другие элементы.
Для работы понадобится:
- фломастер;
- ножницы для резки метала;
- строительный нож или лобзик;
- дрель;
- перфоратор;
- перчатки;
- очки;
- уровень.
Многие считают, что многоуровневые конструкции, — это сложно и дорого. На самом деле все намного проще. Чтобы работа происходила быстро и качественно, нужно сделать полноценную подготовку поверхности.
Какие есть альтернативы?
Не меньшей популярностью пользуются сейчас многоуровневые натяжные потолки. Они отличаются большей легкостью, эстетикой и разнообразием: матовые, глянцевые, потолки с перламутровой или металлической окраской, и конечно же, не безызвестные потолки с эффектом звездного неба.
Для многих имеет значение устройство многоуровневых потолков и быстрота профессиональной установки, чистота при монтаже натяжных потолков имеет явные преимущества.
Многоуровневые натяжные потолки не выцветают, не выгорают, очень прочные, удобны в уходе. Но их нельзя перекрасить, и в случае повреждения (например, острым предметом) отремонтировать натяжной потолок невозможно. Выбор за всегда за покупателем.
Многоуровневые потолки из гипсокартона своими руками
Сегодня многоуровневые потолки уже давно не роскошь, но для многих они, почему-то, до сих пор остаются мечтой.
Они дают возможность каждому сделать свой уголок уютным, оригинальным стильным, одним словом, любимым. Монтаж многоуровневых потолков своими руками – конечно не самая простая задача, но вполне посильная.
Подсчет количества необходимых расходных материалов
- листы гкл —ширину помещения делим на длину листа, добавляем к полученному числу 5% — необходимый запас — и округляем до целого числа, добавляем то количество, которое необходимо для использования второго уровня;
- направляющие профили— опять в расчет берем ширину помещения, а также длину профиля, после деления первого числа на второе и последующего округления получаем целое число необходимых нам элементов.
Для того, чтобы точно определить количество тех или иных расходников для монтажа двухуровневого потолка, в частности, саморезов, помните, что на каждый закрепленный «краб» требуется не менее 8 саморезов
, а каждый узел потолочного подвеса нуждаетсяв 6 саморезах . Также помните и о шаге, который соблюдается при монтаже обрешетки для двухуровневого потолка. Он составляетминимум 50 сантиметров .
Гипсокартонный потолок как первый уровень
При таком варианте, можно не обращать внимание ни на что надо сделать и получить идеально ровную поверхность. Ниже приведены возможные варианты устройства потолка
Оба уровня потолка выполнены из ГКЛ
Третий вариант. Крепим второй уровень к первому уровню потолка
В этом варианте изначально устанавливается каркас потолка первого уровня. Выбирается самое низкое место потолка и относительно него выставляется первая направляющая, ниже на 5см, а от нее уже устанавливаются и остальные.
Вариант 3 — вертикальные профили второго уровня крепятся к несущим профилям 2-го уровня
Получается, что первый уровень опустит потолок на 59 мм, из которых 9 — толщина потолочного ГКЛ, такое уменьшение вполне допустимо в помещении даже с 2,5 метровыми потолками.
Полученный первый уровень, спрятанный вторым, гипсокартонном не зашивается. Отрицательными сторонами такой конструкции являются два фактора – большой расход материалов и малая надежность.
Разметка потолка циркулем, выполненным из профиля
Установка каркаса второго уровня
После нанесения разметки и смонтированного 1-го уровня, можно приступать к монтажу 2 уровня. Это будет на примере потолка в зале (или в спальне). В этом помещении обычно самый большой потолок. И тут уже в игре фантазии нет границ. Потолок из гипсокартона в зале должен быть уникальный, современный и прочный. Создание 2 уровня зависит от фантазии заказчика или хозяина. Если гипсокартонный потолок делается своими руками, тогда следует очень чётко следовать плану и расчетам чертежа.
Схема для монтажа каркаса второго уровня потолка из ГКЛК стене, как и на 1 уровне крепится НП на вертикальном расстоянии 12 см. максимум. Теперь, по дизайну потолка, крепится к 1 уровню направляющий профиль спиной к гипсокартону. Если он должен изобразить волнистую линию, его бока требуется разрезать для создания изгибов. Далее, из ПП делаются отрезки – подвесы.
Они такого же размера, какого должен быть 2 уровень по высоте, только на 1 см. меньше. Через каждые 40 см. при помощи крепежей устанавливаются подвесы. Там, где идет крутой изгиб, желательно прикрепить их практически рядом с расстоянием в 5 см. такой же второй изогнутый профиль прикрепляется к подвесам. Требуется контролировать высоту на каждом креплении, чтобы каркас не был кривой (волнистый по горизонтали).
После крепежа направляющих профилей, надо нарезать отрезки из ПП, которые будут соединять направляющие профиля. Он должны быть максимум 50 см. Получится ячейный каркас. Провода для проводки все выводятся наружу. Есть второй вариант монтажа подвесного потолка.
Потолок из гипсокартона для гостиной можно сделать в виде отдельных коробов с подсветкой, которые зонально будут делить комнату на две: зону отдыха и просмотра телевизора, зону рабочего места, зону игр. Возможно, подсветкой сделать зону, в которой расположены живые цветы или установлена клетка с попугаем.
Двухуровневый потолок из гипсокартона своими руками: пошаговая интсрукция
Горизонт контролируется лазерным уровнем. Металлические части каркаса соединяются между собой саморезами 9мм. Когда длины профиля недостаточно, к нему прямым удлинителем присоединяется недостающий отрезок ПП.#2. Во-вторых, вам предстоит нарисовать дугообразный контур, соответствующий форме вашего будущего потолка.
На первый взгляд, эта задача может показаться достаточно легкой, но действительность заставит вас изменить свое мнение. Внимательно изучите этот вопрос, определитесь с формой, к которой вы будете стремиться и, наконец, перенесите ее проекцию на потолок.Продолжайте установку гипсокартоновых полос, пока не закончите фронтальную часть вашего будущего двухуровневого потолка.
Убедитесь, что гипсокартон хорошо зафиксирован на профиле, в противном случае материал со временем деформируется, и ваш потолок приобретет неприглядный вид.
Правильно вкручивайте саморезы. Крепеж должен располагаться перпендикулярно гипсокартону. Шляпку шурупов необходимо немного утапливать, чтобы они не мешали шпаклевке. В то же время следите, чтобы шляпка не прорвала слой картона, в противном случае шуруп не будет фиксировать лист;
Итак, вы закончили монтаж каркаса из металлопрофиля для двухуровневого потолка. Убедитесь, что металлические перемычки параллельны друг другу, надежно закреплены обоими концами в направляющих профилях и с помощью подвесов к потолку
Важно!
Не имея опыт проведения подобных работ, лучше всего ограничиться сооружением более простой конструкции. Минимальное отличие двух и более плоскостей друг от друга по высоте — толщина ГКЛ. Как правило, это 8-10см – средняя толщина листов, используемых для потолочных работ.Можно выбрать более простой вариант монтажа, ориентируясь на два уровня нового потолка. Однако если у вас имеется достаточный опыт и помощники, можно не ограничивать полет дизайнерской мысли.
Достаточно понять устройство двухуровневого потолка с подсветкой, его конструкцию и то, как укладываются листы из гипсокартона. Продолжайте фиксировать гипсокартон саморезами, используя для этой цели шуруповерт. Для 9.5 мм гипсокартона, а именно его мы рекомендуем использовать для монтажа потолка, вполне подойдут саморезы длиной 25 мм.
Каркас из металлопрофиля для монтажа двухуровневых потолков из гипсокартона гораздо сложнее, чем вам могло показаться на первый взгляд. Теперь следует установить второй направляющий профиль на нижней кромке уже зафиксированной вами полосы гипсокартона. Не забудьте сделать надрезы на его боковых стенках, чтобы придать профилю необходимую изогнутую форму.
Выбор материала и необходимые инструменты
При любых монтажных работах без инструмента не обойтись.
Для сооружения короба нам понадобится:
- емкость для замешивания раствора;
- шпателя;
- дрель или шуруповерт;
- перфоратор;
- строительный уголок;
- ножницы по железу;
- карандаш и рулетка;
- лазерный уровень и отвес;
- молоток;
- плоскогубцы;
- канцелярский нож;
- насадка венчик;
- валики;
- ванночка.
Как только собран необходимый инструмент, приступаем к закупке материала.
Понадобится:
- ГКЛ зеленого цвета – влагостойкий;
- профиль стоечный и направляющий;
- саморезы по металлу;
- дюбеля;
- крепежи и подвесы;
- шпаклевка;
- серпянка;
- грунтовка глубокой пропитки.
Схемы и эскизы двухуровневых потолков из гипсокартона
Знание того, что вы хотите видеть на потолке, по итогу существенно упростит вам расчет материала и работу.
Прежде чем сделать чертежи потолка, ознакомьтесь с тем, какие виды двухуровневых потолков из гипсокартона существуют.
Потолок из гипсокартона с подсветкой – способы монтажа
Первый способ заключается в устройстве второго уровня без монтажа первого. Используется если у вас идеальная поверхность потолка. А светильник предполагается разместить в каркасе.
Схема устройства двухуровневого потолка из гипсокартона – первый способ
Подход тот же. Но светильники монтируются и сбоку каркаса.
Схема устройства двухуровневого потолка из гипсокартона – второй способ
Монтаж двух каркасов. Светильники монтируются во втором из них.
Схема устройства двухуровневого потолка из гипсокартона – третий способ
Подход к монтажу тот же. Но светильники располагаются и по периметру второго яруса.
Схема устройства двухуровневого потолка из гипсокартона – четвертый способ
Аналогичный подход. Но для боковых светильников вместо каркаса предусмотрено обустройство полипропиленового профиля, который приклеивается на каркас второго уровня с помощью шпатлевки.
Схема устройства двухуровневого потолка из гипсокартона – пятый способ
Используя один из представленных базовых видов монтажа, вы легко сможете создать такие эскизы двухуровневого потолка, которые понравятся всем членам семьи.
Основные этапы создания потолка из гипсокартона своими руками
Чтобы будущий потолок не разочаровал владельца, необходимо:
- вдумчиво разработать дизайн и чертежи на его основе;
- определить расположение светильников и коммуникаций, скрытых в подвесном потолке;
- выбрать тип конструкции – вначале первый ярус, к нему крепится второй или вначале второй ярус по периметру, внутри него крепится первый (более высокий);
- рассчитать потребное количество материала;
- смонтировать конструкцию.
Разберем этапы подробнее.
Эскизы и чертежи
Как и в любом деле, первая стадия – это разработка эскизов, определение вида будущего изделия.

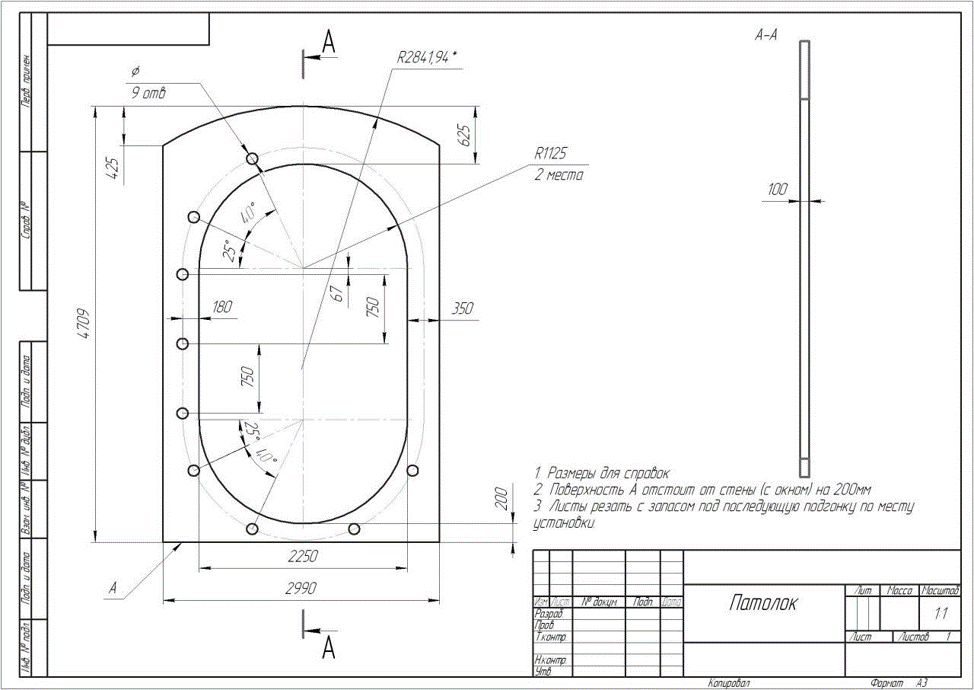

Далее необходимо на основании предварительных эскизов выполнить чертеж, указывая на нем все размеры и заранее «прикидывая» размещение листов ГКЛ и крепежных профилей.
Удобнее всего работать в специальных программах, но вручную это тоже не сложно
Особенно важно правильно вычертить дуги и кривые линии, поскольку точность их сопряжения и правильность изгиба крепежного профиля сильно влияют на конечный вид изделия

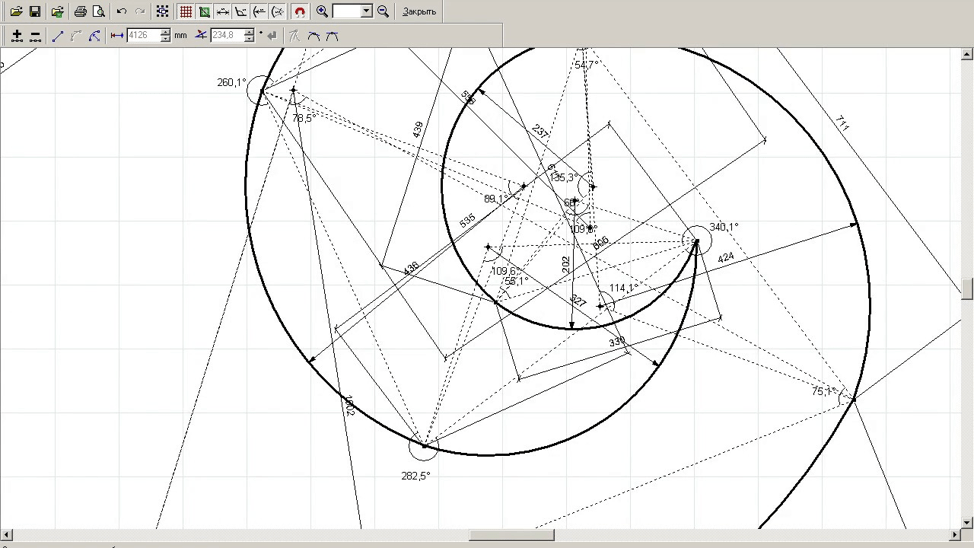

На видео приведен пример работы с чертежной программой для точного вычерчивания криволинейных контуров.
Важно: начинающему мастеру лучше работать с прямолинейными фигурами – многоугольниками, прямоугольниками – или максимально простыми криволинейными (круги, овалы, дуги). Сложные контуры самостоятельно выполнить сложно, лучше поручить такую работу профессионалу.
Расчет
После подготовки чертежа на первый план выходит расчет – сколько листов и крепежа потребуется, какой должна быть толщина листов, какие профили и так далее.

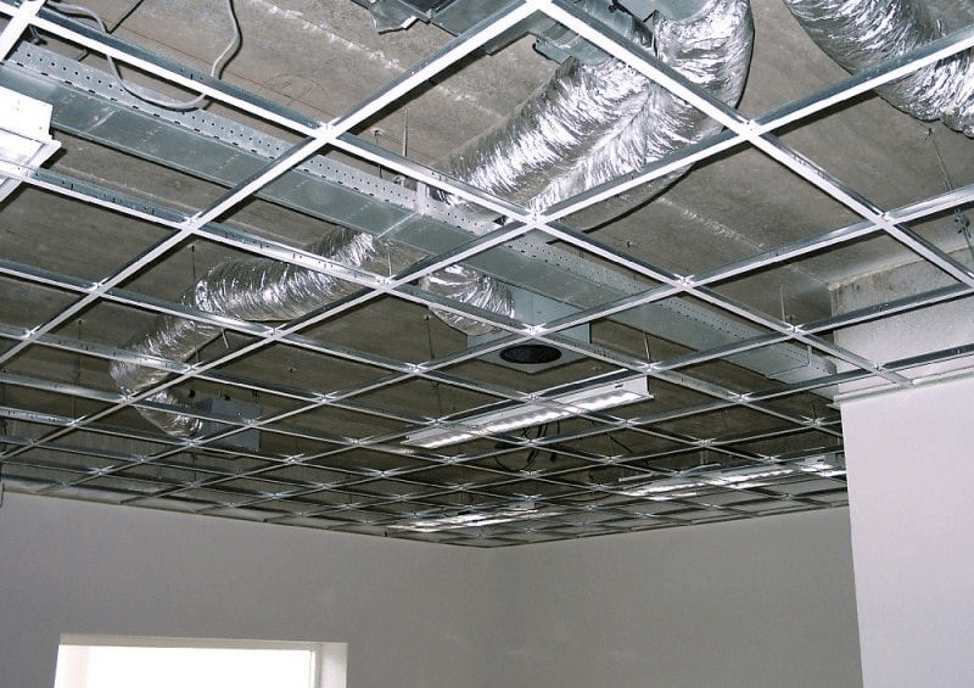

Если выше подвесного потолка будут прокладываться коммуникации, следует учесть это при выборе расстояния от базовой плоскости до чернового (существующего) потолка, причем сразу же закладывать определенный запас на монтаж креплений.

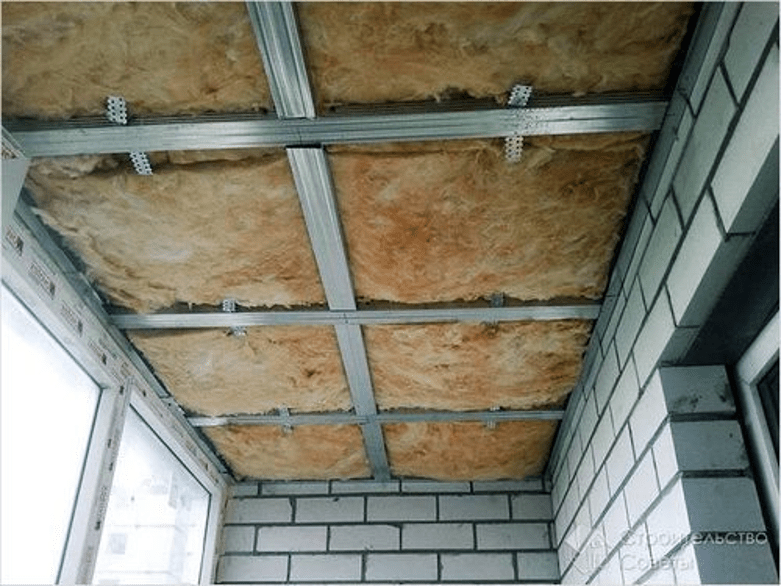

То же самое касается устройства тепло- и звукоизоляции потолка.
Важно: если черновой потолок идеально ровный, допустимо верхний уровень подвесной конструкции монтировать не на крепеж, а на клей. Это позволит существенно снизить расходы.. Если предполагается подсветка всей поверхности подвесного потолка из гипсокартона (например, имитация звездного неба), о непосредственной наклейке на черновой потолок не может быть речи, в любом случае необходимо будет пространство, достаточное для прокладки кабелей и размещения светильников
Если предполагается подсветка всей поверхности подвесного потолка из гипсокартона (например, имитация звездного неба), о непосредственной наклейке на черновой потолок не может быть речи, в любом случае необходимо будет пространство, достаточное для прокладки кабелей и размещения светильников.
Закупка материалов осуществляется с запасом не менее 10%, для неопытного мастера допустим запас 15% на крепеж.
Основная работа
Только после того, как все необходимое закуплено, можно приступать к работе:
- крепить профили в соответствии с планом;
- монтировать коммуникации, утепление, светильники;
- обшивать конструкцию гипсокартоном;
- шпаклевать швы и всю поверхность;
- отделывать потолок.
Важно: замена цвета листов может негативно сказаться на конечном виде отделки, поскольку небольшое различие оттенков проявляется сильнее при использовании светлой краски или штукатурки.
Крепление гипсокартона
Для крепления листа к каркасу, необходимо на него нанести размеры и разрезать. Гипсокартон можно резать обычным строительным ножом, главное, чтобы линия не была кривой. Следует по отложенной линии с надавливанием провести ножом с первой стороны листа, а после по этой же линии со второй стороны. При легком постукивании молотка гипсокартон сломается ровно. Для того чтобы отрезать ровную линию, следует применить длинную линейку, ребро уровня.Процесс крепления листов гипсокартона к каркасуДалее, прежде чем прикрепить вырезанную форму листа к каркасу, необходимо края ГКЛ немного надрезать (фаска). Это будет, кстати, при покрытии конструкции шпаклевкой для гипсокартона. В случае точечных светильников на вырезанном листе гипсокартона делаются проёмы под осветительные приборы. Отверстия можно сделать дрелью по нарисованной окружности.
Лист гипсокартона не должен впритык ложиться на профиль. Он должен быть немного больше. При креплении листа головки саморезов «утопляются» в гипсокартоне.Они не должны торчать над гипсокартоном, но и слишком вдавливать их также не стоит – лист может лопнуть. При надобности изогнуть лист можно надрезать его границы, а после зашпаклевать. Вторым вариантом является намачивание листа и при прохождении 10-12 часов, он высыхает в том положении, как был оставлен. Для этого способа есть специальные формы.
Потолочный гипсокартон дешевле по стоимости, в отличие от настенного. Если стоимость потолочного гипсокартона 210 рублей, то настенный стоит 230 рублей. Всю пошаговую инструкцию по созданию двухуровневых потолков из гипсокартона можно просмотреть на видео.
Поперечный каркас – монтаж
По сравнению с ячеистым, подобная конструкция требует меньше материала – отпадает необходимость в перемычках и, соответственно, в соединителях типа «краб». Но при этом уменьшается промежуток между отдельными поперечными профилями – вместо 60 см необходимо 40-50 см.
Поперечный каркас для подвесного потолка
Шаг 1. Как описано выше в статье, потолок размечается – устанавливается линия для направляющих, с помощью нити отбиваются места монтажа профилей. Кроме того, нужно определить угол, максимально близкий к 90 градусам.
Шаг 2. В стене просверливаются отверстия под направляющий профиль с шагом 30-40 см.
Шаг 3. Направляющий профиль оклеивается уплотнительной лентой и крепится к стене шурупами с дюбелями.
Использование уплотнительной ленты
Профили можно крепить с помощью дюбелей, в зависимости от материала поверхности – забивными или вкручивающимися
Шаг 4. Как и для ячеистого каркаса, устанавливаются подвесы в 30 см от стены и в 60 см друг от друга. Концы элементов загибаются вниз.
Крепление подвесов
Шаг 5. Поперечный потолочный профиль отрезается под нужную длину. Чтобы при тепловом расширении не повредить гипсокартон и не допустить коробления, отрезаются «лишние» 5 мм.
Крепление поперечного потолочного профиля
Видео — Как резать профиль UD и CD своими руками
Шаг 6. Профиль оклеивается уплотнительной лентой с нижней стороны, вставляется в направляющие и крепится к подвесам при помощи малых саморезов, называемых клопами.
Сборка каркаса
Как самому сделать каркас? При грамотно проведенной разметке это совсем несложно:
Монтируются направляющие профили. Перфоратором через 35–40 мм сверлятся отверстия, крепеж производится на дюбель-гвозди, значительно реже – на анкерные болты
Важно, чтобы обе направляющие непременно лежали в одной плоскости
- В потолочной поверхности сверлятся отверстия под подвесы. Центр этого крепежного элемента должен располагаться строго по проведенным линиям разметки. Подвесы крепятся на дюбель-гвозди, а их края загибаются вниз. Получается фигура в виде буквы «П».
- Монтируются потолочные профили. Они вставляются в направляющие, закрепляются при помощи «клопов». Ими же пользуются при соединении с прямыми подвесами.
- Каждый профиль выставляется по уровню, для фиксации в подвесах предусмотрен ряд отверстий. После того как закручены саморезы, выступающие части «усов» можно загнуть, чтобы они не мешались при монтаже ГКЛ.
- Поперечины крепятся на подвесы, а с продольными профилями соединяются при помощи «крабов». Используются при этом все те же мелкие саморезы по металлу – «клопы».
- После сборки весь каркас еще раз проверяют при помощи уровня. Гораздо проще исправить недостатки на этапе сборки каркаса, чем после крепления гипсокартона.
Подготовка поверхности и разметка
В самом начале надо освободить комнату от мебели и других вещей. Пол следует закрыть пленкой. Обрабатываемая поверхность очищается от старого покрытия.
После этого можно приступать к разметке. Предварительно замерьте высоту углов и идентифицируйте самый низкий из них. Чтобы обеспечить ровную конструкцию по горизонтали, следует ориентироваться именно на этот угол.
В качестве разметки можно провести прямую линию на стене, используемую для монтажа профилей. Отметка точками поможет сориентироваться по прямому подвесу.
Если длина противоположных сторон различается, то необходимо произвести выравнивание по горизонтали и затем сделать необходимую разметку. Она определяется проектом, который вы выбрали.
Разметка потолка
В двухуровневом каркасе профиль, прикрепляемый к подвесу, называется основным (он верхний). Профиль, к которому крепится гипсокартон, называется несущий (он нижний).
В разметке потолка нужно соблюдать следующие правила:
- От стены, линия подвесов основного профиля должна отстоять не более чем на 150 мм;
- Расстояние от сопряженной стены до первого подвеса, должно быть не более 250 мм;
- Расстояние между линиями подвесов основных профилей определяется по таблице.
- Для квартир лучше выбрать расстояние между основными профилями в 500 мм. Соответственно, между подвесами расстояние должно быть не более 1200 мм.
